Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Расходомеры воздуха серии «AccuBalance» модель 8380» (МЦКЛ.0237.МП)
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО КОНСАЛТИНГО-ИНЖИНИРИНГОВОЕ ПРЕДПРИЯТИЕ «МЕТРОЛОГИЧЕСКИЙ ЦЕНТР ЭНЕРГОРЕСУРСОВ» (ЗАО КИП «МЦЭ»)
![Методика поверки. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Расходомеры воздуха серии «AccuBalance» модель 8380. ОЕИ Аналитика](mp_html/7477202126579a1e58d533_files/7477202126579a1e58d533-1.jpg)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Расходомеры воздуха серии «AccuBalance» модель 8380 МЕТОДИКА ПОВЕРКИ МЦКЛ.0237.МПг. Москва
2018 г.
Настоящая методика поверки распространяется на расходомеры воздуха серии «AccuBalance» модель 8380 (далее - расходомер) и устанавливает методику их первичной и периодической поверки.
Интервал между поверками - один год.
1 ОПЕРАЦИИ ПОВЕРКИ1.1 При проведении поверки проводят операции и должны использоваться средства поверки, указанные в таблице 1.
Таблица 1
Операции поверки |
Номер пункта методики поверки |
Проведение операций при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
5.1 |
+ |
+ |
2 Идентификация ПО |
5.2 |
+ |
+ |
3 Опробование |
5.3 |
+ |
+ |
4 Определение относи тельной погрешности измерений расхода |
5.4 |
+ |
+ |
5 Определение абсолютной погрешности измерений разности давлений (дифференциального давления) |
5.5 |
+ |
+ |
6 Определение абсолютной погрешности измерений абсолютного давления |
5.6 |
+ |
+ |
Примечание - Поверка прекращается, при получении отрицательных результатов при проведении хотя бы по одной из операций, приведенных в таблице 1, с оформлением результатов поверки в соответствии с разделом 6.
О до 90 %, диапазон измерений атмосферного давления от 700 до 110 гПа, с абсолютной погрешностью ± 3 гПа;
- камера барометрическая ФАЗ.002.002.000, диапазон значений абсолютного давления от 6,6 до 1300 гПа, герметичность при давлении 6,6 гПа - не более 0,0133 гПа/c, герметичность при давлении 1300 гПа - не более 1,0133 гПа/c, скорость натекания воздуха при давлении, не более: 6,6 гПа - 4 гПа/c, (Ра- 27 гПа) - 0,66 гПа/с, 1300 гПа - 2,66 гПа/с.
-
2.2 Все применяемые средства поверки должны быть исправны и разрешены к применению в Российской Федерации, иметь действующие свидетельства о поверке, а эталоны свидетельства об аттестации.
-
2.3 Допускается применение других средств измерений (СИ), не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик расходомеров с требуемой точностью.
-
2.4 Допускается при первичной и периодической поверке на основании письменного заявления владельца, поверяемого СИ, производить поверку меньшего числа измеряемых величин, а при периодической поверке и в уменьшенных диапазонах измерений измеряемых величин. Соответствующие записи должны быть сделаны в свидетельстве о поверке.
-
3.1 При проведении поверки необходимо соблюдать:
требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;
указания по технике безопасности, приведенные в эксплуатационной документации на эталоны и средства поверки;
правила пожарной безопасности, действующие на предприятии.
-
3.2 Запрещается создавать давление, превышающее верхний предел измерений.
-
3.3 К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации расходомера и прошедшие инструктаж по технике безопасности.
-
3.4 Все работы по монтажу и демонтажу расходомера, при определении относительной погрешности измерений расхода, выполнять при неработающей поверочной установке.
-
4.1 При проведении поверки поверяемый расходомер должен быть установлен в рабочее положение с соблюдением требований безопасности, изложенных в руководстве по эксплуатации.
Поверку следует проводить при следующих условиях:
-
- температура окружающего воздуха от 15 до 25 °C;
-
- допускаемой изменение температуры за время поверки, не более ± 0,5 °C;
-
- относительная влажность от 20 до 80 %;
-
- атмосферное давление от 84 до 106,7 кПа.
-
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
-
4.3 К проведению поверки допускаются лица, имеющие необходимую квалификацию и аттестованные в качестве поверителей по данному виду измерений.
-
4.4 Перед проведением поверки, необходимо выдержать расходомер не менее 1 часа в помещении, где будет производиться поверка, при температуре, указанной в п. 3.1.
-
4.5 При подготовке к поверке по измерению объемного расхода, необходимо установить расходомер на поверочной установке счетчиков газа с использованием переходника для крепления.
-
5 ПРОВЕДЕНИЕ ПОВЕРКИ
При проведении внешнего осмотра должно быть установлено соответствие поверяемого расходомера следующим требованиям:
-
- не должно быть механических повреждений корпуса, все надписи должны быть четкими и ясными;
-
- разъемы не должны иметь повреждений и быть чистыми.
-
5.2.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, указанных в РЭ на расходомер - номер версии ПО, отображаемый в течении трех секунд на дисплее микроманомера, после включения его включения, с идентификационными данными ПО, указанными в таблице 2.
-
5.2.2 На дисплее микроманомера, будет отображаться серийный номер расходомера и версия ПО. Остальные идентификационные данные не доступны для пользователя.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
1.1X.Y |
Цифровой идентификатор ПО |
.* |
где X и Y принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
-
5.2.3 Если номер версии ПО не соответствует указанному в таблице, дальнейшую поверку не проводить.
-
5.3.1 Опробование расходомера при измерениях объемного расхода проводить, пропуская через него поток воздуха со значением расхода в диапазоне от Qmin до Qmax, где Qmin и Qmax - минимальное и максимальное значения диапазона измерений объемного расхода расходомера, соответственно. При этом, расходомер должен работать устойчиво, без посторонних шумов. Показания расходомера должны равномерно увеличиваться (уменьшаться) при увеличении (уменьшении) объемного расхода.
-
5.3.2 Для проверки герметичности при измерениях разности давлений (дифференциального давления) необходимо создать в плюсовой камере измерительного прибора расходомера давление, равное максимальному значению диапазона измерений (3670 Па), выдержать его под этим давлением в течение 10 минут, затем перекрыть подачу давления. Расходомер считается герметичным, если, в течение последующих пяти минут, изменение давления не превышает 1,5 % от установленного давления (3670 Па), при изменении температуры окружающей среды, не более чем на 0,5 °C.
-
5.4.1 Определение абсолютной погрешности измерений объемного расхода расходомера проводить на поверочной установке счетчиков газа, руководствуясь эксплуатационной документацией на данную установку.
-
5.4.2 Определение абсолютной погрешности измерений производить при пяти значениях, достаточно равномерно распределенных в диапазоне измерений объемного расхода расходомера:
-
1) Qmin + 5% ОТ Q mini
-
2) 0,25 Q max ± 5 % от 0,25 Q тах-
-
3) 0,5 Qmax ± 5 % ОТ 0,5 QmaxJ
-
4) 0,75 Q maxi 5 % от 0,75 Qmaxj
-
5) Q max — 5% от Qmax-
-
5.4.3 Поверку производить в следующей последовательности: сначала, повышая значения объемного расхода от Qmin до Qmax (прямой ход). Затем, уменьшая значения расхода от Qmax до Qmin.
-
5.4.4 Время выдержки на каждом расходе - не менее 90 секунд. При каждом значении расхода три раза регистрировать результаты измерений с помощью расходомера (qi) и поверочной установки - эталона (qari). Затем рассчитать их средние арифметические значения (^i) и (^ari), соответственно.
-
5.4.5 Значение абсолютной погрешности измерений объемного расхода (AQi) расходомером, по результатам измерений при каждом значении расхода, вычислить по формуле
(1)
-
5.4.6 Результаты поверки считают положительными, если все полученные значения абсолютной погрешности измерений объемного расхода не превышают пределов допускаемой погрешности ± (3 % от QH3M + 12 м3/ч), где QH3M - измеряемое значение объемного расхода (среднее арифметическое значение объемного расхода эталона 0ЭТ/).
-
5.5.1 Абсолютную погрешность измерений разности давлений (дифференциального давления) определять при пяти значениях, достаточно равномерно распределенных в диапазоне измерений, в том числе, при минимальном и максимальном значениях, методом непосредственного сличения с эталоном. Поверку производить, сначала при повышении величины разности давлений (прямой ход), от минимального до максимального значения диапазона измерений, а затем после выдержки при максимальном значении в течении пяти минут, при понижении величины разности давлений (обратный ход), при тех же значениях, что и при повышении.
-
5.5.2 Для определения погрешности разности давлений, в плюсовой камере измерительного прибора расходомера, создать минимальное значение диапазона измерений. Затем, последовательно увеличивать разность давлений и производить отсчет показаний, с помощью измерительного прибора расходомера и эталона, при каждом из задаваемых значений разности давлений при прямом и обратном ходе (при тех же значениях разности давлений, что и при прямом ходе).
-
5.5.3 Значение абсолютной погрешности измерений разности давлений, по результатам измерений при каждом z-м значении разности давлений (Ард/), вычислять по формуле
(2)
где Pjy - результат измерений по показаниям расходомера, Па;
Рэ ju ~ результат измерений по показаниям эталона, Па.
-
5.5.4 Результаты поверки считать положительными, если все полученные значения абсолютной погрешности не превышают пределов допускаемой погрешности ± (2% от Рц3мд i 0,025 Па), где Ризм д — измеряемое значение разности давлений.
5.6.1 Абсолютную погрешность измерений абсолютного давления определять при пяти значениях, достаточно равномерно распределенных в диапазоне измерений, в том числе при значениях, соответствующих минимальному и максимальному, методом непосредственного сличения с эталоном. Поверку производить, сначала при повышении величины абсолютного давления (прямой ход), а затем, после выдержки при максимальном значении в течении пяти минут, при понижении величины абсолютного давления (обратный ход).
-
5.6.2 При поверке, поместить измерительный прибор расходомера в барометрическую камеру и затем понизить значение давления в ней до значения, соответствующего минимальному значению диапазона измерений. Выдержать при этом давлении в течение пяти минут, после чего плавно повышать давление, и производить отсчет показаний, с помощью измерительного прибора расходомера и эталона, при каждом из задаваемых значений абсолютного давления при прямом и обратном ходе (при тех же значениях давления, что и при прямом ходе).
-
5.6.3 Значение относительной погрешности измерений абсолютного давления при каждом z-м измеренном значении давления рассчитывать по формуле (3)
(3)
где Раг - результат измерений абсолютного давления по показаниям расходомера, гПа;
Pa3i - результат измерений абсолютного давления по показаниям эталона, гПа.
-
5.6.4 Результаты поверки считаются положительными, если относительная погрешность измерений абсолютного давления не превышает пределов допускаемой погрешности ± 2 %.
-
6.1 Результаты определения метрологических характеристик оформляют протоколом поверки, рекомендуемая форма которого приведена в приложении А.
-
6.2 При положительных результатах поверки расходомера, в соответствии с установленным порядком оформляется свидетельство о поверке, на которое наносится знак поверки. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, на винт крепления двух частей корпуса микроманометра 8380, наносится мастика на которую наносится знак поверки или пломбирующая наклейка, как показано на рисунке 1.
-
6.3 При отрицательных результатах поверки, расходомер к применению не допускается и, в соответствии с установленным порядком выписывается извещение о непригодности к применению, с указанием причин непригодности.

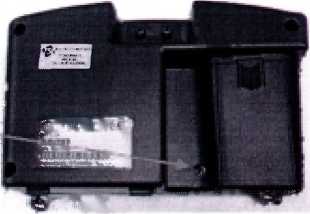

Рисунок 1 - Схема пломбировки микроманометра модели 8380 расходомера с нанесением знака поверки
Место нанесения
знака поверки
![Методика поверки. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Расходомеры воздуха серии «AccuBalance» модель 8380. ОЕИ Аналитика](mp_html/7477202126579a1e58d533_files/7477202126579a1e58d533-6.jpg)
Начальник управления метрологии
ЗАО КИП «МЦЭ»
Приложение А
(обязательное)
Рекомендуемая форма протокола поверки
Протокол поверки №___
Наименование СИ: Расходомер воздуха серии Accubalance модель 8380,
заводской №______________
Диапазон измерений___________________________
Применяемые средства поверки:
тип, заводской №. метрологические характеристики
Параметры окружающего воздуха:
![Методика поверки. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Расходомеры воздуха серии «AccuBalance» модель 8380. ОЕИ Аналитика](mp_html/7477202126579a1e58d533_files/7477202126579a1e58d533-7.jpg)
![Методика поверки. ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Расходомеры воздуха серии «AccuBalance» модель 8380. ОЕИ Аналитика](mp_html/7477202126579a1e58d533_files/7477202126579a1e58d533-8.jpg)
Р =____гПа (мм рт.ст.)
№ п.п. |
Показания поверяемого расходомера |
Показания эталона |
Полученное значение погрешности |
Допускаемая погрешность |
Прямой ход | ||||
1 | ||||
2 | ||||
3 | ||||
4 | ||||
5 | ||||
Обратный ход | ||||
6 | ||||
7 | ||||
8 | ||||
9 | ||||
10 |
Поверка осуществлена по методике поверки:_________________________________________
наименование и обозначение
Заключение: Расходомер воздуха серии Accubalance модель 8380, заводской №_______,____________к применению.
годен/ не годен
Поверитель __________________
Должность. И.О. Фамилия
Дата поверки
20 г.
7
