Стандарт «Кислородомер АЖА-101МА» (МТИС2.840.016 ФО)

ОКП РБ 33.20.53

Изм.12

ФОРМУЛЯР

МТИС2.840.016 ФО

• 1 ОБЩИЕ УКАЗАНИЯ

• 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 3 КОМПЛЕКТНОСТЬ

• 4 ПОВЕРКА ( КАЛИБРОВКА) ПРИБОРОВ

• 5 ТРАНСПОРТИРОВАНИЕ

• 6 ПРАВИЛА ХРАНЕНИЯ

• 7 КОНСЕРВАЦИЯ

• 8 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 10 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

• 11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

11 ПРОЧИЕ СВЕДЕНИЯ

ПРИЛОЖЕНИЕ А

Методика поверки

ПРИЛОЖЕНИЕ Б

Схема установки для поверки кислородомеров

Кислородомеры АЖА-101МА (далее - приборы) предназначены для оперативного измерения содержания растворенного кислорода и температуры в пробах технологических растворов, природных и сточных вод, а также непосредственно в водоеме.

Кислородомеры являются портативными приборами с автономным или сетевым питанием и могут быть применены на очистных сооружениях природных и сточных вод в различных отраслях промышленности, сельского хозяйства и органов охраны окружающей природной среды.

По устойчивости к воздействию температуры и влажности окружающего воздуха приборы соответствуют требованиям группы 3 ГОСТ 22261.

Прибор состоит из преобразователя и измерительного устройства с амперометрическим датчиком растворенного в воде кислорода.

В зависимости от назначения приборы выпускаются в следующих исполнениях:

АЖА-101МА - предназначен для проведения анализа непосредственно в водоеме.

АЖА-101.1МА - предназначен для проведения анализа в колбе.

АЖА-101.2МА - предназначен для проведения анализа и в колбе и в водоеме.

Условия эксплуатации приборов:

• 1) температура окружающего воздуха от 5 до 40 °С;

• 2) атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• 3) относительная влажность воздуха от 30 до 90 % при температуре 25 °С;

• 4) механические воздействия должны отсутствовать;

• 5) температура анализируемой среды от 0 до 40 °С.

Анализируемая среда:

- природные воды ( реки, озера, водохранилища);

- сточные воды промышленных предприятий, представляющие многокомпонентную смесь органических и минеральных соединений;

- пожаровзрывобезопасная, нерадиоактивная , нетоксичная.

• 2.1 Диапазоны измерений приборов и цены единиц младшего разряда (дискретность) соответствуют значениям, указанным в таблице 1.

Таблица 1

• 2.2 Визуальный отсчет значений измеряемой величины производится в цифровой форме по жидкокристаллическому дисплею в соответствующих единицах (% О2; мг/л; °С).

• 2.3 Пределы допускаемых значений основной абсолютной погрешности приборов приведены в таблице 2.

Таблица 2

• 2.4 Пределы допускаемых значений дополнительных погрешностей приборов, вызванных изменением внешних влияющих величин от значений, соответствующих нормальным условиям, до предельных значений, соответствуют значениям, приведенным в таблице 3.

Таблица 3

• 2.5 Время установления показаний температуры - не более 10 мин.

• 2.6 Время установления показаний концентрации кислорода - не более 10 мин.

• 2.7 Изменение показаний (нестабильность) прибора за время, равное продолжительности непрерывной работы, не превышает предела допускаемой основной абсолютной погрешности.

• 2.8 Время установления рабочего режима приборов - не более 30 мин.

• 2.9 Питание преобразователей осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,5 В.

Автоматическая сигнализация понижения напряжения питания срабатывает в диапазоне от 4,6 до 5,0 В.

Предусмотрено также питание преобразователей через блок сетевого питания от сети однофазного переменного тока напряжением (220 ± 22) В, частотой (50 ± 0,5) Гц.

Продолжительность непрерывной работы при питании от сети переменного тока - не менее 8 часов.

• 2.10 Максимальная величина тока, потребляемого преобразователем от автономного источника, не более 15 мА.

Мощность, потребляемая при питании от сети переменного тока, - не более 8 В^А..

• 2.11 Степень защиты преобразователей от попадания внутрь твердых тел и влаги IP20 в соответствии с ГОСТ 14254.

Степень защиты от проникновения воды, обеспечиваемая оболочкой устройства измерительного погружного типа, соответствует IPX8 по ГОСТ 14254. Устройство измерительное погружного типа выдерживает избыточное давление анализируемой среды до 150 кПа.

• 2.12 Габаритные размеры:

• - преобразователя, мм, - не более 115 х 245 х 75;

• - измерительного устройства погружного типа (без учета длины кабеля), мм, - не более:

0 45х250;

• - измерительного устройства для измерения в колбе (без учета длины кабеля), мм - не более:

0 50х230.

Масса приборов, кг, - не более:

АЖА-101МА    - 3,0;

АЖА-101.1МА - 2,5;

АЖА-101.2МА - 3,5.

• 2.13 Средняя наработка на отказ преобразователя, с учетом технического обслуживания, регламентируемого эксплуатационной документацией, - не менее 10000 ч.

• 2.14 Полный средний срок службы преобразователя - 10 лет.

Комплект поставки прибора приведен в таблице 3.

Таблица 3

Примечания

1 Допускается поставлять другой блок питания (поз. 6) с параметрами, соответствующими ТУ РБ 400067241.006-2005.

2 Устройство измерительное МТИС 2.329.004 поставляется с кабелем длиной 3 м. По отдельному заказу длина кабеля может быть увеличена до 15 м.

Поверка (при необходимости - калибровка) приборов производится в соответствии с методикой поверки, приведенной в приложении А.

• 5.1 Приборы должны транспортироваться в упакованном виде в закрытом транспорте любого вида (в самолетах - в отапливаемых герметизированных отсеках). При железнодорожных перевозках вид отправки - мелкие.

• 5.2 Условия транспортирования приборов в упаковке предприятия-изготовителя должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

• 5.3 Не допускается перевозка в транспортных средствах, имеющих следы перевозки активно действующих химикатов, цемента и угля.

• 5.4 Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

• 5.5 Способ укладки ящиков на транспортное средство должен исключать их перемещение в пути следования.

• 5.6 После транспортирования и (или) хранения приборы перед эксплуатацией должны быть выдержаны в распакованном виде в нормальных условиях в течение 24 ч.

• 6.1 Хранение приборов до ввода в эксплуатацию в упаковке предприятия-изготовителя должно соответствовать условиям хранения 1 по ГОСТ 15150. Предельный срок защиты без переконсервации - 1 год.

Данное требование относится только к хранению в складских помещениях потребителя и поставщика, но не распространяется на хранение в железнодорожных складах.

• 6.2 Хранение приборов без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

В помещениях для хранения приборов не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

Кислородомер подвергнут на предприятии-изготовителе консервации согласно ГОСТ 9.014-78 по варианту защиты ВЗ-10 и упакован по варианту упаковки ВУ-5.

Предельный срок защиты без переконсервации 1 год.

При консервации прибора из датчика измерительного устройства выливается электролит, датчик промывается дистиллированной водой и просушивается.

Сведения о переконсервации прибора приведены в таблице 4.

Таблица 4

8 ДВИЖЕНИЕ ПРИБОРА ПРИ ЭКСПЛУАТАЦИИ

• 8.1 Сведения о движении прибора при эксплуатации приведены в таблице 5.

Таблица 5

• 8.2 Сведения о закреплении прибора при эксплуатации приведены в таблице 6.

Таблица 6

Кислородомер          АЖА-101МА            (ненужное вычеркнуть)

АЖА-101.1 МА

АЖА-101.2 МА

заводской № _____________ изготовлен и принят в соответствии с обязательными требова

ниями государственных стандартов, действующей технической документации и признан годным для эксплуатации.

Контролер ОТК

М.П.

расшифровка подписи

число, месяц, год

Кислородомер упакован согласно требованиям, предусмотренным в действующей технической документации.

Упаковщик ______________________ ___________________________

личная подпись          расшифровка подписи

• 11.1 Изготовитель гарантирует соответствие кислородомера требованиям технических условий, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

• 11.2 Гарантийный срок хранения 6 месяцев со дня изготовления.

• 11.3 Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.

• 11.4 Потребитель имеет право на гарантийный ремонт прибора в течение гарантийного срока эксплуатации. Гарантийный ремонт кислородомера, принадлежностей и сменных частей вплоть до замены кислородомера в целом, если они за это время выйдут из строя или их характеристики окажутся ниже норм технических требований, производится безвозмездно при условии, что их работоспособность была нарушена вследствие дефекта изготовления.

• 11.5 Гарантийный ремонт не производится в следующих случаях:

- отсутствие или повреждение пломб ;

- нарушение правил эксплуатации прибора;

- наличие механических повреждений, попытки ремонта кем- либо, кроме предприятий, осуществляющих гарантийный ремонт.

Авторизованные сервисные центры ООО “Антех” :

ГДП «Оптика-Сервис Плюс»

ул. Багратиона, 62, ком.1, 220037, г. Минск, Республика Беларусь Телефон: + 375 (017) 235-84-52

E-mail: opticaservice@mail.ru

ФОП Заровский Н.И.

ул. Горького, 52 кв. 42, 14000, г. Чернигов, Украина

ул. Свободы, 7, 29000, г. Хмельницкий, Украина

Телефон: + 38 (0382) 70-41-05

E-mail: anavik@rambler.ru

ООО «Измерительные приборы»

Московский пр.,д.65 литер П,196084, г. Санкт-Петербург, Россия

Телефон:+7 (812) 331-98-80

+7 (921) 638-68-84

E-mail: izm.pribory@yandex.ru

ФЛ-П Кийло Д.М.

Переулок Прорезной, д.20, 39617, г. Кременчуг, Полтавская обл., Украина

Телефон: +380 (5366) 3-12-51

E-mail:         dima-48@yandex.ru

УП «Ремприбор-Сервис»

ул. Новаторская, 2а, 220053, г. Минск, Республика Беларусь

Телефон: +375 (17) 233-42-86

E-mail:          rempribor.servise@yandex.ru

ФГУ «Красноярский ЦСМ»

Гарантийный срок продлевается на время от подачи рекламации до введения в строй кисло-родомера силами предприятий, осуществляющих гарантийный ремонт.

11.7 Сведения о рекламациях

При неисправности кислородомера в период гарантийного срока потребителем должен быть составлен акт с указанием признаков неисправностей.

Все предъявляемые рекламации и их краткое содержание регистрируются.

Содержание драгоценных металлов (суммарная масса) в преобразователе: золото        - 0,0112707 г.

серебро       - 0,072621 г.

палладий     - 0,0528676 г.

Сильнодействующих ядовитых веществ прибор не содержит. Утилизация производится в соответствии с правилами и нормами, действующими на предприятии пользователя.

ПРИЛОЖЕНИЕ А

(обязательное)

Настоящая методика поверки распространяется на кислородомеры АЖА-101МА, АЖА-101.1МА, АЖА-101.2МА (далее - приборы), предназначенные для оперативного измерения содержания растворенного кислорода и температуры в условиях очистных сооружений природных и сточных вод, различных отраслей промышленности, энергетики и области охраны окружающей природной среды и устанавливает методику их поверки.

Межповерочный интервал - 1 год.

• 1 Операции и средства поверки.

При проведении поверки должны быть выполнены операции и применены средства поверки в соответствии с таблицей А.1.

Таблица А.1

Примечание - Вышеуказанное оборудование может быть заменено аналогичным, обеспечивающим требуемые технические характеристики.

При получении отрицательного результата на любом из этапов, поверка прекращается и оформляется извещение о непригодности.

• 2 Требования к квалификации поверителей.

К проведению измерений при поверке и обработке результатов измерений допускаются специалисты метрологических служб органов Госстандарта и предприятий, изучившие документацию по правилам эксплуатации кислородомера, действующие правила эксплуатации электроустановок и работы с химическими растворами.

• 3 Требования безопасности.

При проведении поверки должны соблюдаться требования безопасности, приведенные в разделе «Указания мер безопасности» руководства по эксплуатации МТИС2.840.016 РЭ.

• 4 Условия поверки.

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха, °С

- относительная влажность , %

- атмосферное давление, кПа

- температура анализируемой среды, °С

- напряжение питания блока сетевого питания, В

- время прогрева преобразователя, мин

- внешние электрические и магнитные поля ( кроме земного)

- вибрации, тряски, удары , влияющие на работу прибора

Поверка приборов производится при питании преобразователя от блока сетевого питания (или, при необходимости, от автономного источника питания).

Схема установки для поверки основных характеристик кислородомеров приведена в приложе-

• 5 Подготовка к поверке.

Перед проведением поверки прибор должен быть выдержан при температуре (20 ± 5) °С и относительной влажности до 80 % не менее 24 ч., а так же должны быть выполнены следующие подготовительные работы, предусмотренные эксплуатационной документацией на прибор:

• -   подготовка к работе измерительного устройства;

• -   подготовка источников питания (при необходимости).

• 6 Проведение поверки.

  • 6.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• -   не допускаются дефекты корпуса, влияющие на работоспособность прибора, пятна, нечеткое изображение надписей;

• -   не допускается повреждение кабелей составных частей прибора.

• 6.2 Опробование прибора производить с подключенным с измерительным устройством следующим образом:

• 1) включить питание, при появлении сигнализации понижении напряжения питания заменить элементы (при питании от автономного источника);

• 2) установить на дисплее единицы измерения «мг/л »;

• 3) на дисплее должно установиться значение (от 5 до 15) мг/л;

• 4) установить на дисплее единицы измерения «% О2»;

• 5) на дисплее должно установиться значение (от 50 до 150) % О2;

• 6) значение температуры на дисплее должно соответствовать температуре окружающего воздуха с отклонением не более 2 °С.

  • 6.3 Определение метрологических характеристик.

    • 6.3.1 Основную абсолютную погрешность кислородомера при измерении температуры анализируемой среды определяют следующим образом:

• 1) погрузить измерительное устройство в сосуд с водой с установившейся температурой (20 ± 5) °С и выдержать не менее 15 мин;

• 2)  после стабилизации показаний температуры произвести отсчет показаний по дисплею прибора и ртутному термометру.

Температура анализируемой среды не должна изменяться более, чем на ± 0,2 °С.

Основную абсолютную погрешность прибора при измерении температуры рассчитать по формуле

(А.1)

где Dt - основная абсолютная погрешность, °С; t пр - показания прибора, °С;

t-герм - показания термометра, °С.

Основная абсолютная погрешность не должна превышать 0,5 °С.

• 6.3.2 Определение основной абсолютной погрешности кислородомера при измерении концентрации кислорода производят на установке (приложение Б) следующим образом:

1) настроить прибор в единицах измерения «мг/л» и «% О2»;

2) установить по манометру в измерительной ячейке давление, рассчитанное по формуле

P = К • Р0 - Ра ,                                        (2)

где Р - значение давления по манометру, кПа;

К - коэффициент, равный 2;

Р0 - нормальное атмосферное давление, равное 101,3 кПа;

Ра - атмосферное давление, кПа.

• 3) после установления стабильных показаний снять показания дисплея в единицах «мг/л» и «% О2»;

• 4) установить по манометру в измерительной ячейке давление, рассчитанное по формуле А.2 при К = 3, после установления стабильных показаний снять показания дисплея в единицах «мг/л» и «% О2»;

• 5) установить по вакуумметру в измерительной ячейке давление, рассчитанное по формуле А.2 при К = 0,5; после установления стабильных показаний снять показания дисплея в единицах «мг/л» и «% О2».

Основную абсолютную погрешность прибора при измерении концентрации кислорода рассчитать по формуле

D = A пр (^Апр^)— A т (^Ат^{)                            (3)}

где D - основная абсолютная погрешность, мг/л (% О2);

Апр (А'пр) - показания прибора, мг/л (% О2);

Ат (А'т) - номинальное значение концентрации кислорода, соответствующее проверяемой контрольной точке, численно равное:

18,34 мг/л (200 % О2) - для К = 2;

27,51 мг/л (300 % О2) - для К = 3;

4,59 мг/л (50 % О2) - для К = 0,5.

Основная абсолютная погрешность не должна превышать значений, приведенных в таблице А.2.

Таблица А.2

• 7 Оформление результатов поверки

  • 7.1 Результаты поверки считаются положительными, если прибор удовлетворяет всем требованиям настоящей методики поверки. В этом случае заполняется свидетельство о поверке установленной формы.

  • 7.2 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого прибора хотя бы одному из требований настоящей методики поверки. В этом случае заполняется извещение о непригодности установленной формы с указанием причин непригодности.

При этом запрещается выпуск прибора в обращение и его применение запрещается, свидетельство аннулируется.

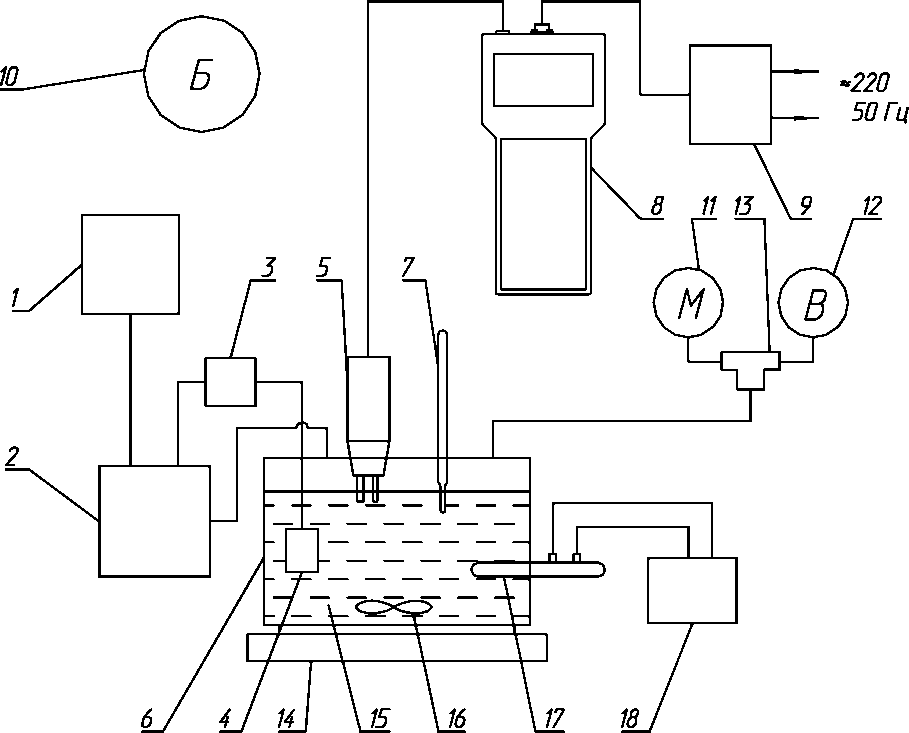

(справочное)

• 1. Насос (нагнетание / разрежение)

• 2. Ресивер

• 3. Насос - аэратор

• 4. Распылитель аэратора

• 5. Измерительное устройство

• 6. Измерительная ячейка

• 7. Термометр

• 8. Преобразователь

• 9. Блок сетевого питания

• 10. Барометр - анероид

• 11. Манометр

• 12. Вакуумметр

• 13. Трехходовой кран

• 14. Магнитная мешалка

• 15. Вода дистиллированная

• 16. Стержень магнитной мешалки

• 17. Нагреватель

• 18. Термостат

12
