ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Зам. директора йводственной метрологии ФГУП, «ВНИИМС»

.В. Иванникова

2021 г.

■*

Государственная система обеспечения единства измерений

Измерители-регистраторы температуры электронные РТМ1

МЕТОДИКА ПОВЕРКИ

МП 58302-14

С ИЗМЕНЕНИЕМ № 1

2021 г.

Общие положения

Настоящая методика поверки распространяется на Измерители-регистраторы температуры электронные РТМ1 (далее по тексту - приборы, регистраторы) производства фирмы PhoenixTM, Ltd., Великобритания.

Измерители-регистраторы температуры электронные РТМ1 предназначены в комплекте с термоэлектрическими регистраторами (термопарами) утвержденных типов (далее по тексту - ТП) для измерений, регистрации и контроля температуры различных сред, в т.ч. и внутри промышленных печей в процессе нагрева или термообработки продуктов различного назначения, в составе систем мониторинга температурного профиля типа «PhoenixTM», а также других системах мониторинга технологических процессов.

Настоящая методика устанавливает процедуру первичной и периодической поверки регистраторов.

Прослеживаемость приборов к государственному первичному эталону обеспечена применением эталонов, соответствующим требованиям государственной поверочной схемы:

Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

(Измененная редакция, Изм. № 1)

1 Перечень операций поверки

1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение при

первичной поверке

периодической поверке

Внешний осмотр

6

Да

Да

Подготовка к поверке и опробование средства измерений

7

Да

Да

Определение       метрологических

характеристик

8

Да

Да

Подтверждение соответствия средства измерений         метрологическим

требованиям

9

Да

Да

  • 1.2 При поверке количество поверяемых каналов и типов НСХ согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованном с пользователем, но лежащим внутри полного диапазона измерений регистраторов. При этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений.

(Измененная редакция, Изм. № 1)

2 Метрологические и технические требования к средствам поверки
  • 2.1 При проведении поверки приборов применяют средства измерений и

оборудование, приведенные в таблице 2. Таблица 2

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

Подготовка к поверке и опробование средства измерений;

Определение метрологических характеристик

Калибраторы напряжения постоянного тока

Эталоны 3 разряда и (или) выше по ГПС в соответствии с приказом Госстандарта от 30.12.2019 г. № 3457

Калибратор многофункциональный Fluke 5720А (Регистрационный номер в Федеральном информационном фонде № 52495-13), компаратор-калибратор универсальный КМ300Р (Регистрационный номер в Федеральном информационном фонде №54727-13) калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный номер в Федеральном информационном фонде №52489-13) и др

Термометр лабораторный электронный ЛТ-300

-

Регистрационный номер в Федеральном информационном фонде №61806-15

Удлиняющие (компенсационные) провода по ГОСТ

  • 1790- 77, ГОСТ

  • 1791- 67 к ТП (в соответствии с

требованиями по ГОСТ 8.338-2002)

-

-

Сосуд Дьюара с льдоводяной смесью

Градиент температуры в рабочем пространстве не более 0,05 °С/см

-

Пробирки стеклянные для термостатирования

-

-

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

свободных концов термоэлектродов

Персональный компьютер (ПК) с программным обеспечением (ПО) «Thermal View» и (или) «Thermal View Plus»

-

-

Интерфейсный (USB) кабель

-

-

Примечания:

  • 1.  Все средства измерений, применяемые при поверке, должны иметь соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений или действующий сертификат о калибровке. Испытательное оборудование должно быть аттестовано.

  • 2.  Допускается применение аналогичных средств поверки, разрешенных к применению в Российской Федерации, и обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

(Измененная редакция, Изм. № 1)

3 Требования к специалистам, осуществляющим поверку

Поверка СИ должна выполняться аккредитованными в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений данного вида юридическими лицами или индивидуальными предпринимателями, ознакомленные с руководством по эксплуатации и освоившими работу с СИ.

(Измененная редакция, Изм. № 1)

4. Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

-ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;

-«Правила технической эксплуатации электроустановок потребителей»;

-«Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от

24 июля 2013 года№ 328н);

-требования разделов «Указания мер безопасности» эксплуатационной документации на применяемые средства поверки.

(Измененная редакция, Изм. № 1)

5 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                     от + 15 до + 25;

  • - относительная влажность окружающего воздуха, %, не более       80;

  • - атмосферное давление, кПа                                  от 86 до 106,7

  • - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

6 Внешний осмотр средства измерений
  • 6.1 При внешнем осмотре устанавливают:

  • - соответствие внешнего вида, комплектности СИ технической и эксплуатационной документации;

  • - наличие и четкость маркировки;

  • - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • 6.2 Результат проверки положительный, если выполняются все вышеперечисленные требования.

Не допускается к дальнейшей поверке СИ, у которого обнаружено хотя бы один недостаток (несоответствие).

Примечание - при оперативном устранении пользователем СИ недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

(Измененная редакция, Изм. № 1)

7 Подготовка к поверке и опробование средства измерений
  • 7.1 Подготовка к поверке средства измерений:

Регистратор перед проведением поверки должен предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха от 15 до 25 °C не менее 30 минут.

  • 7.2 Опробование средства измерений

Опробование проводят для каждого поверяемого измерительного канала в одной контрольной точке, находящейся внутри диапазона измерений используемого канала регистратора.

Устанавливают на персональный компьютер (ПК) программное обеспечение (ПО) «Thermal View» или «Thermal View Plus».

В соответствии с руководством по эксплуатации подключают поверяемый регистратор к ПК через кабель связи.

Устанавливают связь для обмена данными между регистратором и ПК.

Запускают алгоритм регистрации температуры в режиме реального времени. Подключают средства поверки к соответствующим клеммам регистратора.

Воспроизводят (генерируют) с эталонного прибора значение сигнала, соответствующее типу входного сигнала и лежащее в диапазоне измерений регистратора.

После стабилизации показаний поверяемого регистратора, снимают их с дисплея ПК.

После завершения регистрации температуры останавливают регистратор нажатием кнопки «Стоп».

Регистратор считается пригодным к дальнейшей поверке, если на дисплее ПК индицируется значение в температурном эквиваленте генерируемое с эталонного прибора.

(Измененная редакция, Изм. № 1)

8 Определение метрологических характеристик средства измерений
  • 8.1 Метрологические характеристики определяют для каждого поверяемого измерительного канала не менее, чем в трех контрольных точках, находящихся внутри диапазона измерений, включая нижний и верхний пределы диапазона.

  • 8.2 Устанавливают на персональный компьютер (ПК) программное обеспечение (ПО) «Thermal View» или «Thermal View Plus».

  • 8.3 В соответствии с руководством по эксплуатации подключают поверяемый регистратор к ПК через кабель связи.

  • 8.4 Устанавливают связь для обмена данными между регистратором и ПК.

  • 8.5 Запускают алгоритм регистрации температуры в режиме реального времени.

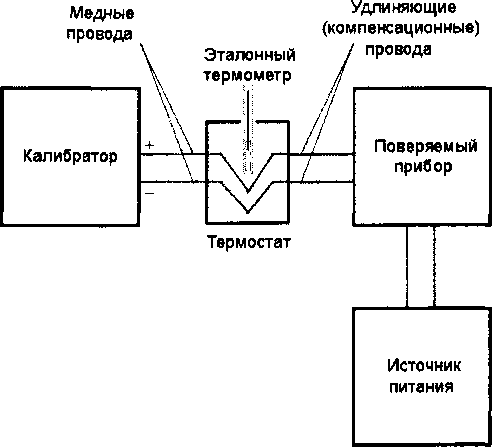

  • 8.6 Собирают схему согласно рисунку 1 или рисунку 2.

Рисунок 1

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдоводяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к калибратору напряжения постоянного тока.

в) Подключают кабель питания (в случае необходимости).

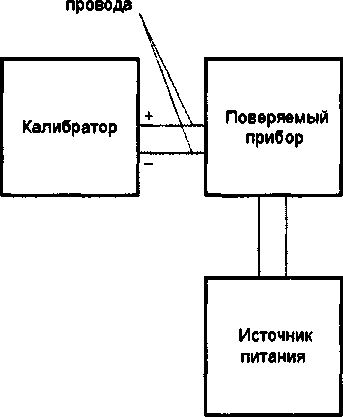

При поверке канала прибора с НСХ типа «В» допускается собирать схему согласно рисунку 2.

Медные

Рисунок 2

а) Подключают медные провода к калибратору напряжения постоянного тока.

б) Подключают кабель питания (в случае необходимости).

  • 8.7 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

8.8. После стабилизации показаний поверяемого регистратора, снимают их с дисплея ПК.

  • 8.9 Повторяют операции по п.п. 8.7 - 8.8 для остальных контрольных точек.

  • 8.10 Повторяют операции по п.п. 8.6 - 8.8 для остальных поверяемых каналов (типов НСХ).

  • 8.11 После завершения регистрации температуры останавливают регистратор нажатием кнопки «Стоп».

  • 8.12 Проводят подтверждение соответствия средства измерений метрологическим требованиям в соответствии с п. 9.

(Измененная редакция, Изм. № 1)

9 Подтверждение соответствия средства измерений метрологическим требованиям
  • 9.1 Рассчитывают основную абсолютную погрешность (Дабс, °C) для каждой поверяемой точки по формуле 1:

    Аабс— ~ f3T — ^СКЭТ

    (1)

где: Сси - значение сигнала измеренное поверяемым прибором в температурном эквиваленте, °C;

Сэт- значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C, °C;

Сскэт -значение температуры свободных концов удлиняющих (компенсационных) проводов при температуре, измеренной контрольным термометром, °C

  • 9.2 Результат поверки считается положительным, а средство измерений соответствующим метрологическим требованиям, если полученные значения метрологических характеристик не превышают нормированных значений, указанных в Описании типа на Измерители-регистраторы температуры электронные РТМ1 производства фирмы PhoenixTM. Ltd., Великобритания.

(Измененная редакция, Изм. № 1)

10 Оформление результатов поверки
  • 10.1 Средства измерений, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению.

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке или вносится запись о проведенной поверке в паспорт средства измерений, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

  • 10.2 При отрицательных результатах поверки в соответствии с действующим законодательством в области обеспечения единства измерений РФ на средство измерений оформляется извещение о непригодности к применению.

(Измененная редакция, Изм. № 1)

Разработали:

Научный сотрудник отдела 207

ФГУП «ВНИИМС»

Начальник отдела 207

ФГУП«ВНИИМС»

Маркин
