Методика поверки «РЕГИСТРАТОРЫ АВАРИЙНЫХ СОБЫТИЙ МНОГОФУНКЦИОНАЛЬНЫЕ СЕРИИ МАСТ-ЗМ» (МП СЭ.340291.001 )
УТВЕРЖДАЮ
Технический директор ООО «ИЦРМ»
РЕГИСТРАТОРЫ АВАРИЙНЫХ СОБЫТИЙ МНОГОФУНКЦИОНАЛЬНЫЕ СЕРИИ МАСТ-ЗМ
Методика поверки
СЭ.340291.001 МП г. Видное 2016
Содержание-
-
5.2 Проверка электрической прочности и сопротивления изоляции
-
5.5 Определение основной погрешности измерения напряжений, токов,
частоты, мощностей, коэффициентов мощности
Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок регистраторов аварийных событий многофункциональных серии МАСТ-3 М, изготавливаемых ООО «Союзэнергия», г. Воронеж.
Регистраторы аварийных событий многофункциональные серии МАСТ-ЗМ (далее -регистраторы) предназначены для измерения электрических параметров в сетях переменного тока в нормальном режиме работы, а также для регистрации, записи, анализа электрических параметров в сетях переменного тока в аварийном режиме работы.
Межповерочный интервал - 8 лет.
Допускается проведение первичной поверки регистраторов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.
Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1. Операции и средства поверкиПри проведении поверки выполняют операции и применяют средства поверки, указанные в таблице 1.
Таблица 1 - Операции и средства поверки
|
Наименование операции |
Номер пункта методики поверки |
Сведения об оборудовании |
|
Внешний осмотр |
5.1 |
- |
|
Проверка электрической прочности и сопротивления изоляции |
5.2 |
Установка пробойная универсальная УПУ-10. Пределы установки выходного напряжения 1, 3, 10 кВ. Частота переменного синусоидального напряжения 50 Гц. Пределы допускаемой приведенной погрешности установки выходного напряжения ±3 %. Мегаомметр М4100/3. Выходное напряжение 500+50 В. Диапазон измерений 0-100 МОм. Класс точности 1,0. |
|
Идентификация программного обеспечения |
5.3 |
ПЭВМ с операционной системой Windows ХР/ Windows 7/ Windows 8/ Windows 8.1/ Windows 10. Сетевой коммутатор МОХА EDS-205 |
|
Опробование |
5.4 |
Установка поверочная универсальная УППУ-МЭ в составе: источник испытательных сигналов (ИИС) и прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ». Параметры источники испытательных сигналов: Номинальные токи 0,5; 2, 10, 100 А. Диапазон выходного напряжения от 6 до 264 В. Частота первой гармоники от 42,5 до 70 Гц. Угол фазового сдвига от -180 до +180 градусов. Параметры прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 КМ»: Диапазон измерений силы переменного тока от 0,05 до 120 А. |
|
Наименование операции |
Номер пункта методики поверки |
Сведения об оборудовании |
|
Класс точности 0,02/0,005. Диапазон измерений напряжения переменного тока от 48 до 816 В. Класс точности 0,02/0,005. Диапазон измерений частоты переменного тока от 40 до 70 Гц. Пределы допускаемой абсолютной погрешности ±0,003 Гц. Диапазон измерений активной мощности от 0,01Рн до 1,44-Рн, где Ph=Ih-Uh. 1н = 0,5;2,10, 100 А Uh = от 2 до 480 В Класс точности 0,05/0,01. Диапазон измерений коэффициента мощности от 0,1 до 1. Пределы допускаемой абсолютной погрешности ±0,005. Диапазон измерений угла фазового сдвига от 0 до 360 градусов. Пределы допускаемой абсолютной погрешности ±0,03 градуса. Лабораторный автотрансформатор регулировочный (ЛАТР) TDGC2 со встроенным цифровым дисплеем (вольтметром) | ||
|
Определение основной погрешности измерений напряжений, токов, частоты, мощностей, коэффициентов мощности |
5.5 |
Оборудование по п. 5.4 |
; 1римечания:
(*) Допускается использовать другие типы оборудования с аналогичными характеристиками, при этом:
-
• для средств задания входных сигналов - погрешность задания не превышает 1/5 предела основной погрешности прибора;
-
• для эталонных средств - погрешность измерений сигналов не превышает 1/3 предела основной погрешности прибора, с введением контрольного допуска, равного 0,8 от предела основной погрешности прибора.
Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы. При получении отрицательных результатов по любому из пунктов таблицы 1 поверка прекращается.
2. Требования к квалификации поверителейК проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы с электроустановками напряжением до 1000 В с группой допуска не ниже III.
3. Требования безопасностиПри проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ12.3.019-80.
Должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.
Средства поверки, которые подлежат заземлению, должны быть надежно заземлены.
4. Условия поверкиПоверку следует проводить в нормальных условиях:
-
- температура окружающего воздуха плюс (20 ± 5) °C;
-
- относительная влажность воздуха до 80 % при 25 °C;
-
- атмосферное давление от 84 до 106,7 кПа;
-
- положение прибора - любое;
-
- частота питающей сети (50±0,5) Гц, форма кривой переменного напряжения питающей сети синусоидальная, с коэффициентом нелинейных искажений не более 5 %.
До проведения поверки приборы выдержать в нормальных условиях не менее 4 часов.
-
5. Проведение поверки
При проведении внешнего осмотра проверяют:
-
• отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу прибора или затрудняющих поверку;
-
• наличие четкой маркировки.
Поверка приборов, имеющих дефекты, прекращается.
5.2 Проверка электрической прочности и сопротивления изоляцииПроверку электрической прочности изоляции проводить по ГОСТ 22261-94 с помощью пробойной установки на стороне высокого напряжения при отсутствии внешних соединений.
Испытательное напряжение повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение цепи, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 В/с.
Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин, затем напряжение плавно снижают с такой же скоростью до нуля или до значения, не превышающего номинальное значение.
Испытательное напряжение с действующим значением, указанным в Таблице 2, и частотой 50 Гц при проверке прочности изоляции прикладывать между соединенными вместе контактами испытываемых цепей.
Таблица 2 - Проверка электрической прочности изоляции
|
Испытуемые цепи |
Действующее значение испытательного напряжения |
|
питание - измерительные входы |
2000 В |
|
питание - дискретные входы |
2000 В |
|
питание - релейные выходы |
2000 В |
|
питание - цифровой порт RS485 |
2000 В |
|
питание - цифровой порт Ethernet |
2000 В |
|
измерительные входы - релейные выходы |
1500 В |
|
дискретные входы - релейные выходы |
1500 В |
|
измерительные входы - цифровой порт RS485 |
1500 В |
|
измерительные входы - цифровой порт Ethernet |
1500 В |
|
цифровой порт RS485 - релейные выходы |
1500 В |
|
цифровой порт Ethernet - релейные выходы |
1500 В |
Прибор считают выдержавшим проверку, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при проверке не являются признаками неудовлетворительных результатов проверки.
Электрическое сопротивление изоляции цепей прибора проверять мегомметром с номинальным напряжением 500 В и погрешностью не более 30 % при отсутствии внешних соединений.
Электрическое сопротивление изоляции измерять согласно Таблице 2 между соединенными с каждой стороны вместе группами контактов.
Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегомметра практически установятся.
Прибор считают выдержавшим проверку, если во всех случаях сопротивление изоляции составило не менее 20 МОм.
5.3 Идентификация программного обеспеченияИдентификацию программного обеспечения проводить для приборов, имеющих интерфейс передачи данных Ethernet в следующей последовательности:
Включить питание поверяемого прибора.
Определить номер версии программного обеспечения прибора с помощью персонального компьютера/ноутбука, подключенного к прибору через сетевой коммутатор. Для считывания версии программного обеспечения используется программа «Конфигуратор МАСТ-ЗМ», запущенная на компьютере/ноутбуке.
Для этого необходимо выполнить действия, описанные в п. 6.4 «Руководства по эксплуатации». В окне настроек «Основные параметры» в строке «Версия ПО МАСТ-ЗМ» зафиксировать номер версии встроенного ПО.
Идентификацию программного обеспечения прибора считать успешной, если считанный номер версии не ниже: «1.30».
5.4 ОпробованиеОпробование прибора проводится с целью определения его работоспособности. Номинальные значения входных сигналов и другая необходимая информация содержатся в «Руководстве по эксплуатации».
Включить питание поверяемого прибора.
Проверить работоспособность индикатора и кнопок прибора. Отображаемые на индикаторе прибора данные при нажатии кнопок выбора режима и выбора страниц должны соответствовать структуре и содержанию меню, указанным в документации на прибор.
Провести проверку отображения измеряемых величин на индикаторе прибора в следующем порядке.
Подать на измерительные входы поверяемого прибора токи и напряжения номинальной величины (номинальные значения входных сигналов на входах прибора указано в документации) частотой 50 Гц с углом <р между напряжениями и токами 0°.
Считать отображаемые на индикаторе величины измеряемых параметров (фазное напряжение, сила тока, частота, коэффициент мощности фазный и суммарный, активная мощность фазная и суммарная переменного тока). Убедиться, что результаты измерений соответствуют значениям, указанным в Таблице 3.
Таблица 3 - Значения измеряемых величин при номинальном токе и напряжении на входах прибора, частоте сигнала 50 Гц, угле фазового сдвига 0 0
|
Измеряемая величина |
Напряжение переменного тока фазное (для трех фаз) |
Сила переменного тока (для трех фаз) |
Коэффициент мощности фазный / суммарный |
Активная мощность фазная/ суммарная |
Частота переменного тока |
|
Расчетное значение |
и |
I |
1/1 |
U*I/3*U*I |
50 Гц |
Примечание:
I - номинальное значение силы переменного тока прибора;
U - номинальное значение напряжения (фазного) переменного тока прибора.
Подать на измерительные входы поверяемого прибора токи и напряжения номинальной величины (номинальные значения входных сигналов на входах прибора указано в документации) частотой 50 Гц с углом ф между напряжениями и токами 90 °.
Считать отображаемые на индикаторе величины измеряемых параметров (реактивная мощность фазная и суммарная). Убедиться, что результаты измерений соответствуют значениям, указанным в Таблице 4.
Таблица 4 - Значения измеряемых величин при номинальном токе и напряжении на входах прибора, частоте сигнала 50 Гц, угле фазового сдвига 90 °
|
Измеряемая величина |
Реактивная мощность фазная / суммарная |
|
Расчетное значение |
U*I/3*U*I |
Примечание:
I - номинальное значение силы (фазной) переменного тока прибора;
U - номинальное значение напряжения (фазного) переменного тока прибора.
5.5 Определение основной погрешности измерений напряжений, токов, частоты, мощностей, коэффициентов мощностиПеред проверкой основной погрешности измерения приборы выдерживают в нормальных климатических условиях не менее 4 часов.

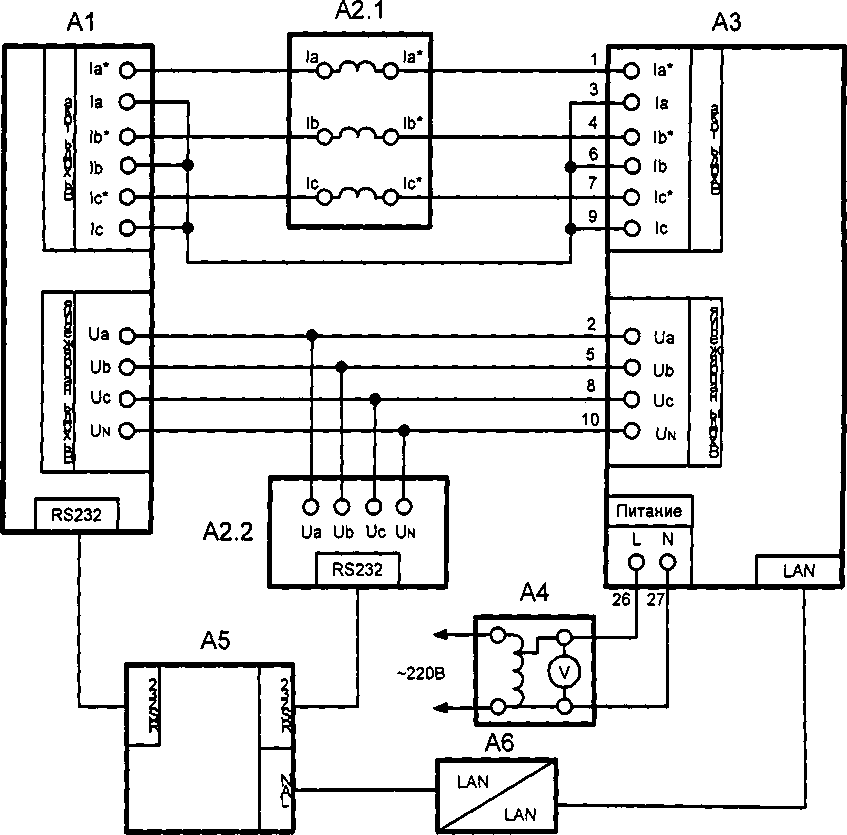

Подключить прибор согласно схемы, приведенной на рисунке 1.
А1 - блок генератор-синтезатор «Энергоформа-3.1»;
А2 - прибор электроизмерительный многофункциональный эталонный «Энергомонитор-3.1 КМ;
АЗ - испытуемый прибор МАСТ-ЗМ.02;
А4 - лабораторный автотрансформатор регулировочный ЛАТР TDGC2 со
встроенным вольтметром;
А5-ПЭВМ;
А6 - сетевой коммутатор МОХА EDS-205 или аналогичный.
Рисунок 1 - Схема подключения регистратора МАСТ-ЗМ при поверке
Включить питание поверяемого прибора и выдержать прибор в течение времени установления рабочего режима (1 мин).
Считать с индикаторов прибора значения следующих параметров (описание управления отображением данных на индикаторе и описание структуры меню прибора приведено в документации к прибору):
- значение силы переменного тока для каждой из трех фаз: la, lb, 1с;
-
- значение напряжений переменного тока для каждой из трех фаз: Ua, Ub, Uc, Uab, Ubc, Uac;
-
- значение активной мощности переменного тока для каждой из трех фаз: Ра, РЬ, Рс;
-
- значение суммарной активной мощности переменного тока Р;
-
- значение реактивной мощности переменного тока для каждой из трех фаз: Qa, Qb, Qc;
-
- значение суммарной реактивной мощности переменного тока Q;
-
- значение полной мощности переменного тока для каждой из трех фаз: Sa, Sb, Sc;
-
- значение суммарной полной мощности переменного тока S;
-
- значение коэффициента мощности переменного тока для каждой из трех фаз: COSa, COSb, COSc;
-
- значение суммарного коэффициента мощности переменного тока COS;
-
- значение частоты переменного тока: Fa, Fb, Fc, F.
Для каждой из трех фаз провести измерения в точках, указанных в таблицах 5.1, 5.2, 6, 7.
В таблицах 5.1, 5.2, 6, 7 приведены расчетные значения допускаемых показаний прибора, при проверке учитывать установленное на приборе количество знаков после запятой.
Показанием прибора считать отображаемые на индикаторе значения измеряемых параметров.
Таблица 5.1 - Проверка основной погрешности измерения силы, напряжений фазного и линейного, активной, реактивной и полной мощностей переменного тока. Допускаемые значения рассчитаны для основных погрешностей измерений равных ±0,5 % для всех проверяемых величин. Измерения активной мощности производить при costp = 1, измерения реактивной мощности производить при sirup = 1, частота вх. сигнала 50 Гц.
|
ил. ном, В |
иф. ном, в |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, В -А |
Суммарная мощность (активная, реактивная, полная), Вт, вар, ВА | |||||||||
|
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО | |||||||
|
100 |
57,735 |
1 |
1 |
2 |
1,155 |
1 |
1,5 |
2,5 |
0,866 |
1,443 |
0,995 |
1,005 |
0,866 |
1,443 |
2,598 |
4,330 |
|
100 |
57,735 |
1 |
2 |
20 |
11,547 |
1 |
19,5 |
20,5 |
11,258 |
11,836 |
0,995 |
1,005 |
11,258 |
11,836 |
33,775 |
35,507 |
|
100 |
57,735 |
1 |
3 |
50 |
28,868 |
1 |
49,5 |
50,5 |
28,579 |
29,156 |
0,995 |
1,005 |
28,579 |
29,156 |
85,737 |
87,469 |
|
100 |
57,735 |
1 |
4 |
80 |
46,188 |
1 |
79,5 |
80,5 |
45,899 |
46,477 |
0,995 |
1,005 |
45,899 |
46,477 |
137,698 |
139,430 |
|
100 |
57,735 |
1 |
5 |
100 |
57,735 |
1 |
99,5 |
100,5 |
57,446 |
58,024 |
0,995 |
1,005 |
57,446 |
58,024 |
172,339 |
174,071 |
|
100 |
57,735 |
1 |
6 |
110 |
63,509 |
1 |
109,5 |
110,5 |
63,220 |
63,797 |
0,995 |
1,005 |
63,220 |
63,797 |
189,660 |
191,392 |
|
100 |
57,735 |
1 |
7 |
120 |
69,282 |
1 |
119,5 |
120,5 |
68,993 |
69,571 |
0,995 |
1,005 |
68,993 |
69,571 |
206,980 |
208,712 |
|
100 |
57,735 |
1 |
8 |
100 |
57,735 |
0,02 |
99,5 |
100,5 |
57,446 |
58,024 |
0,015 |
0,025 |
0,866 |
1,443 |
2,598 |
4,330 |
|
100 |
57,735 |
1 |
9 |
100 |
57,735 |
од |
99,5 |
100,5 |
57,446 |
58,024 |
0,095 |
0,105 |
5,485 |
6,062 |
16,454 |
18,187 |
|
100 |
57,735 |
1 |
10 |
100 |
57,735 |
0,2 |
99,5 |
100,5 |
57,446 |
58,024 |
0,195 |
0,205 |
11,258 |
11,836 |
33,775 |
35,507 |
|
100 |
57,735 |
1 |
11 |
100 |
57,735 |
0,5 |
99,5 |
100,5 |
57,446 |
58,024 |
0,495 |
0,505 |
28,579 |
29,156 |
85,737 |
87,469 |
|
100 |
57,735 |
1 |
12 |
100 |
57,735 |
1,5 |
99,5 |
100,5 |
57,446 |
58,024 |
1,495 |
1,505 |
86,314 |
86,891 |
258,942 |
260,674 |
|
100 |
57,735 |
1 |
13 |
20 |
11,547 |
0,01 |
19,5 |
20,5 |
11,258 |
11,836 |
0,005 |
0,015 |
-0,173 |
0,404 |
-0,520 |
1,212 |
Таблица 5.1 (продолжение)
|
Un. ном, В |
иф. ном, В |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, ВА |
Суммарная мощность (активная, реактивная, полная), Вт, вар, В-А | |||||||||
|
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО |
от |
до | |||||||
|
100 |
57,735 |
5 |
1 |
2 |
1,155 |
5 |
1,5 |
2,5 |
0,866 |
1,443 |
4,975 |
5,025 |
4,330 |
7,217 |
12,990 |
21,651 |
|
100 |
57,735 |
5 |
2 |
20 |
11,547 |
5 |
19,5 |
20,5 |
11,258 |
11,836 |
4,975 |
5,025 |
56,292 |
59,178 |
168,875 |
177,535 |
|
100 |
57,735 |
5 |
3 |
50 |
28,868 |
5 |
49,5 |
50,5 |
28,579 |
29,156 |
4,975 |
5,025 |
142,894 |
145,781 |
428,683 |
437,343 |
|
100 |
57,735 |
5 |
4 |
80 |
46,188 |
5 |
79,5 |
80,5 |
45,899 |
46,477 |
4,975 |
5,025 |
229,497 |
232,383 |
688,490 |
697,150 |
|
100 |
57,735 |
5 |
5 |
100 |
57,735 |
5 |
99,5 |
100,5 |
57,446 |
58,024 |
4,975 |
5,025 |
287,232 |
290,119 |
861,695 |
870,356 |
|
100 |
57,735 |
5 |
6 |
110 |
63,509 |
5 |
109,5 |
110,5 |
63,220 |
63,797 |
4,975 |
5,025 |
316,099 |
318,986 |
948,298 |
956,958 |
|
100 |
57,735 |
5 |
7 |
120 |
69,282 |
5 |
119,5 |
120,5 |
68,993 |
69,571 |
4,975 |
5,025 |
344,967 |
347,854 |
1034,900 |
1043,561 |
|
100 |
57,735 |
5 |
8 |
100 |
57,735 |
0,1 |
99,5 |
100,5 |
57,446 |
58,024 |
0,075 |
0,125 |
4,330 |
7,217 |
12,990 |
21,651 |
|
100 |
57,735 |
5 |
9 |
100 |
57,735 |
1 |
99,5 |
100,5 |
57,446 |
58,024 |
0,975 |
1,025 |
56,292 |
59,178 |
168,875 |
177,535 |
|
100 |
57,735 |
5 |
10 |
100 |
57,735 |
0,2 |
99,5 |
100,5 |
57,446 |
58,024 |
0,175 |
0,225 |
10,104 |
12,990 |
30,311 |
38,971 |
|
100 |
57,735 |
5 |
11 |
100 |
57,735 |
2,5 |
99,5 |
100,5 |
57,446 |
58,024 |
2,475 |
2,525 |
142,894 |
145,781 |
428,683 |
437,343 |
|
100 |
57,735 |
5 |
12 |
100 |
57,735 |
7,5 |
99,5 |
100,5 |
57,446 |
58,024 |
7,475 |
7,525 |
431,569 |
434,456 |
1294,708 |
1303,368 |
|
100 |
57,735 |
5 |
13 |
20 |
11,547 |
0,05 |
19,5 |
20,5 |
11,258 |
11,836 |
0,025 |
0,075 |
-0,866 |
2,021 |
-2,598 |
6,062 |
Таблица 5.1 (продолжение)
|
Ш. ном, В |
иф. ном, В |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение ,в |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, В-А |
Суммарная мощность (активная, реактивная, полная), Вт, вар, ВА | |||||||||
|
от |
ДО |
от |
до |
от |
ДО |
от |
до |
от |
ДО | |||||||
|
380 |
219,393 |
1 |
1 |
7,6 |
4,388 |
1 |
5,7 |
9,5 |
3,291 |
5,485 |
0,995 |
1,005 |
3,291 |
5,485 |
9,873 |
16,454 |
|
380 |
219,393 |
1 |
2 |
76 |
43,879 |
1 |
74,1 |
77,9 |
42,782 |
44,976 |
0,995 |
1,005 |
42,782 |
44,976 |
128,345 |
134,927 |
|
380 |
219,393 |
1 |
3 |
190 |
109,697 |
1 |
188,1 |
191,9 |
108,600 |
110,794 |
0,995 |
1,005 |
108,600 |
110,794 |
325,799 |
332,381 |
|
380 |
219,393 |
1 |
4 |
304 |
175,514 |
1 |
302,1 |
305,9 |
174,418 |
176,611 |
0,995 |
1,005 |
174,418 |
176,611 |
523,253 |
529,834 |
|
380 |
219,393 |
1 |
5 |
380 |
219,393 |
1 |
378,1 |
381,9 |
218,296 |
220,490 |
0,995 |
1,005 |
218,296 |
220,490 |
654,888 |
661,470 |
|
380 |
219,393 |
1 |
6 |
418 |
241,332 |
1 |
416,1 |
419,9 |
240,235 |
242,429 |
0,995 |
1,005 |
240,235 |
242,429 |
720,706 |
727,288 |
|
380 |
219,393 |
1 |
7 |
456 |
263,272 |
1 |
454,1 |
457,9 |
262,175 |
264,369 |
0,995 |
1,005 |
262,175 |
264,369 |
786,524 |
793,106 |
|
380 |
219,393 |
1 |
8 |
380 |
219,393 |
0,02 |
378,1 |
381,9 |
218,296 |
220,490 |
0,015 |
0,025 |
3,291 |
5,485 |
9,873 |
16,454 |
|
380 |
219,393 |
1 |
9 |
380 |
219,393 |
од |
378,1 |
381,9 |
218,296 |
220,490 |
0,095 |
0,105 |
20,842 |
23,036 |
62,527 |
69,109 |
|
380 |
219,393 |
1 |
10 |
380 |
219,393 |
0,2 |
378,1 |
381,9 |
218,296 |
220,490 |
0,195 |
0,205 |
42,782 |
44,976 |
128,345 |
134,927 |
|
380 |
219,393 |
1 |
11 |
380 |
219,393 |
0,5 |
378,1 |
381,9 |
218,296 |
220,490 |
0,495 |
0,505 |
108,600 |
110,794 |
325,799 |
332,381 |
|
380 |
219,393 |
1 |
12 |
380 |
219,393 |
1,5 |
378,1 |
381,9 |
218,296 |
220,490 |
1,495 |
1,505 |
327,993 |
330,187 |
983,978 |
990,560 |
|
380 |
219,393 |
1 |
13 |
76 |
43,879 |
0,01 |
74,1 |
77,9 |
42,782 |
44,976 |
0,005 |
0,015 |
-0,658 |
1,536 |
-1,975 |
4,607 |
Таблица 5.1 (окончание)
|
5 Ви X |
иф. ном, В |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, ВА |
Суммарная мощность (активная, реактивная, полная), Вт, вар, ВА | |||||||||
|
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО | |||||||
|
380 |
219,393 |
5 |
1 |
7,6 |
4,388 |
5 |
5,7 |
9,5 |
3,291 |
5,485 |
4,975 |
5,025 |
16,454 |
27,424 |
49,363 |
82,272 |
|
380 |
219,393 |
5 |
2 |
76 |
43,879 |
5 |
74,1 |
77,9 |
42,782 |
44,976 |
4,975 |
5,025 |
213,908 |
224,878 |
641,725 |
674,634 |
|
380 |
219,393 |
5 |
3 |
190 |
109,697 |
5 |
188,1 |
191,9 |
108,600 |
110,794 |
4,975 |
5,025 |
542,998 |
553,968 |
1628,994 |
1661,903 |
|
380 |
219,393 |
5 |
4 |
304 |
175,514 |
5 |
302,1 |
305,9 |
174,418 |
176,611 |
4,975 |
5,025 |
872,088 |
883,057 |
2616,263 |
2649,172 |
|
380 |
219,393 |
5 |
5 |
380 |
219,393 |
5 |
378,1 |
381,9 |
218,296 |
220,490 |
4,975 |
5,025 |
1091,481 |
1102,450 |
3274,442 |
3307,351 |
|
380 |
219,393 |
5 |
6 |
418 |
241,332 |
5 |
416,1 |
419,9 |
240,235 |
242,429 |
4,975 |
5,025 |
1201,177 |
1212,147 |
3603,532 |
3636,441 |
|
380 |
219,393 |
5 |
7 |
456 |
263,272 |
5 |
454,1 |
457,9 |
262,175 |
264,369 |
4,975 |
5,025 |
1310,874 |
1321,843 |
3932,621 |
3965,530 |
|
380 |
219,393 |
5 |
8 |
380 |
219,393 |
0,1 |
378,1 |
381,9 |
218,296 |
220,490 |
0,075 |
0,125 |
16,454 |
27,424 |
49,363 |
82,272 |
|
380 |
219,393 |
5 |
9 |
380 |
219,393 |
0,5 |
378,1 |
381,9 |
218,296 |
220,490 |
0,475 |
0,525 |
104,212 |
115,181 |
312,635 |
345,544 |
|
380 |
219,393 |
5 |
10 |
380 |
219,393 |
1 |
378,1 |
381,9 |
218,296 |
220,490 |
0,975 |
1,025 |
213,908 |
224,878 |
641,725 |
674,634 |
|
380 |
219,393 |
5 |
11 |
380 |
219,393 |
2,5 |
378,1 |
381,9 |
218,296 |
220,490 |
2,475 |
2,525 |
542,998 |
553,968 |
1628,994 |
1661,903 |
|
380 |
219,393 |
5 |
12 |
380 |
219,393 |
7,5 |
378,1 |
381,9 |
218,296 |
220,490 |
7,475 |
7,525 |
1639,963 |
1650,933 |
4919,890 |
4952,799 |
|
380 |
219,393 |
5 |
13 |
76 |
43,879 |
0,05 |
74,1 |
77,9 |
42,782 |
44,976 |
0,025 |
0,075 |
-3,291 |
7,679 |
-9,873 |
23,036 |
Таблица 5.2 - Проверка основной погрешности измерения силы, напряжений фазного и линейного, активной, реактивной и полной мощностей переменного тока. Допускаемые значения рассчитаны для основных погрешностей измерений равных ± 0,2 % для всех проверяемых величин. Измерения активной мощности производить при coscp = 1, измерение реактивной мощности производить при sirup = 1, частота входного сигнала 50 Гц.
|
Ил. ном, В |
иф. ном, в |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар,В-А |
Суммарная мощность (активная, реактивная, полная), Вт, вар, В -А | |||||||||
|
от |
до |
от |
ДО |
от |
ДО |
от |
до |
от |
до | |||||||
|
100 |
57,735 |
1 |
1 |
2 |
1,155 |
1 |
1,8 |
2,2 |
1,039 |
1,270 |
0,998 |
1,002 |
1,039 |
1,270 |
3,118 |
3,811 |
|
100 |
57,735 |
1 |
2 |
20 |
11,547 |
1 |
19,8 |
20,2 |
11,432 |
11,662 |
0,998 |
1,002 |
11,432 |
11,662 |
34,295 |
34,987 |
|
100 |
57,735 |
1 |
3 |
50 |
28,868 |
1 |
49,8 |
50,2 |
28,752 |
28,983 |
0,998 |
1,002 |
28,752 |
28,983 |
86,256 |
86,949 |
|
100 |
57,735 |
1 |
4 |
80 |
46,188 |
1 |
79,8 |
80,2 |
46,073 |
46,303 |
0,998 |
1,002 |
46,073 |
46,303 |
138,218 |
138,910 |
|
100 |
57,735 |
1 |
5 |
100 |
57,735 |
1 |
99,8 |
100,2 |
57,620 |
57,850 |
0,998 |
1,002 |
57,620 |
57,850 |
172,859 |
173,551 |
|
100 |
57,735 |
1 |
6 |
110 |
63,509 |
1 |
109,8 |
110,2 |
63,393 |
63,624 |
0,998 |
1,002 |
63,393 |
63,624 |
190,179 |
190,872 |
|
100 |
57,735 |
1 |
7 |
120 |
69,282 |
1 |
119,8 |
120,2 |
69,167 |
69,398 |
0,998 |
1,002 |
69,167 |
69,398 |
207,500 |
208,193 |
|
100 |
57,735 |
1 |
8 |
100 |
57,735 |
0,02 |
99,8 |
100,2 |
57,620 |
57,850 |
0,018 |
0,022 |
1,039 |
1,270 |
3,118 |
3,811 |
|
100 |
57,735 |
1 |
9 |
100 |
57,735 |
0,1 |
99,8 |
100,2 |
57,620 |
57,850 |
0,098 |
0,102 |
5,658 |
5,889 |
16,974 |
17,667 |
|
100 |
57,735 |
1 |
10 |
100 |
57,735 |
0,2 |
99,8 |
100,2 |
57,620 |
57,850 |
0,198 |
0,202 |
11,432 |
11,662 |
34,295 |
34,987 |
|
100 |
57,735 |
1 |
11 |
100 |
57,735 |
0,5 |
99,8 |
100,2 |
57,620 |
57,850 |
0,498 |
0,502 |
28,752 |
28,983 |
86,256 |
86,949 |
|
100 |
57,735 |
1 |
12 |
100 |
57,735 |
1,5 |
99,8 |
100,2 |
57,620 |
57,850 |
1,498 |
1,502 |
86,487 |
86,718 |
259,461 |
260,154 |
|
100 |
57,735 |
1 |
13 |
20 |
11,547 |
0,01 |
19,8 |
20,2 |
11,432 |
11,662 |
0,008 |
0,012 |
0,000 |
0,231 |
0,000 |
0,693 |
Таблица 5.2 (продолжение)
|
Ш. ном, В |
иф. ном, в |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, ВА |
Суммарная мощность (активная, реактивная, полная), Вт, вар, ВА | |||||||||
|
от |
ДО |
от |
до |
от |
ДО |
от |
ДО |
от |
ДО | |||||||
|
100 |
57,735 |
5 |
1 |
2 |
1,155 |
5 |
1,8 |
2,2 |
1,039 |
1,270 |
4,99 |
5,01 |
5,196 |
6,351 |
15,588 |
19,053 |
|
100 |
57,735 |
5 |
2 |
20 |
11,547 |
5 |
19,8 |
20,2 |
11,432 |
11,662 |
4,99 |
5,01 |
57,158 |
58,312 |
171,473 |
174,937 |
|
100 |
57,735 |
5 |
3 |
50 |
28,868 |
5 |
49,8 |
50,2 |
28,752 |
28,983 |
4,99 |
5,01 |
143,760 |
144,915 |
431,281 |
434,745 |
|
100 |
57,735 |
5 |
4 |
80 |
46,188 |
5 |
79,8 |
80,2 |
46,073 |
46,303 |
4,99 |
5,01 |
230,363 |
231,517 |
691,088 |
694,552 |
|
100 |
57,735 |
5 |
5 |
100 |
57,735 |
5 |
99,8 |
100,2 |
57,620 |
57,850 |
4,99 |
5,01 |
288,098 |
289,252 |
864,293 |
867,757 |
|
100 |
57,735 |
5 |
6 |
110 |
63,509 |
5 |
109,8 |
110,2 |
63,393 |
63,624 |
4,99 |
5,01 |
316,965 |
318,120 |
950,896 |
954,360 |
|
100 |
57,735 |
5 |
7 |
120 |
69,282 |
5 |
119,8 |
120,2 |
69,167 |
69,398 |
4,99 |
5,01 |
345,833 |
346,988 |
1037,498 |
1040,963 |
|
100 |
57,735 |
5 |
8 |
100 |
57,735 |
од |
99,8 |
100,2 |
57,620 |
57,850 |
0,09 |
0,11 |
5,196 |
6,351 |
15,588 |
19,053 |
|
100 |
57,735 |
5 |
9 |
100 |
57,735 |
0,5 |
99,8 |
100,2 |
57,620 |
57,850 |
0,49 |
0,51 |
28,290 |
29,445 |
84,870 |
88,335 |
|
100 |
57,735 |
5 |
10 |
100 |
57,735 |
1 |
99,8 |
100,2 |
57,620 |
57,850 |
0,99 |
1,01 |
57,158 |
58,312 |
171,473 |
174,937 |
|
100 |
57,735 |
5 |
11 |
100 |
57,735 |
2,5 |
99,8 |
100,2 |
57,620 |
57,850 |
2,49 |
2,51 |
143,760 |
144,915 |
431,281 |
434,745 |
|
100 |
57,735 |
5 |
12 |
100 |
57,735 |
7,5 |
99,8 |
100,2 |
57,620 |
57,850 |
7,49 |
7,51 |
432,435 |
433,590 |
1297,306 |
1300,770 |
|
100 |
57,735 |
5 |
13 |
20 |
11,547 |
0,05 |
19,8 |
20,2 |
11,432 |
11,662 |
0,04 |
0,06 |
0,000 |
1,155 |
0,000 |
3,464 |
Таблица 5.2 (продолжение)
|
Ш. ном, В |
иф. ном, В |
1ном, А |
Контрольны е точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, В -А |
Суммарная мощность (активная, реактивная, полная), Вт, вар, В А | |||||||||
|
от |
ДО |
от |
ДО |
от |
До |
от |
ДО |
от |
ДО | |||||||
|
380 |
219,393 |
1 |
1 |
7,6 |
4,388 |
1 |
6,84 |
8,36 |
3,949 |
4,827 |
0,998 |
1,002 |
3,949 |
4,827 |
11,847 |
14,480 |
|
380 |
219,393 |
1 |
2 |
76 |
43,879 |
1 |
75,24 |
76,76 |
43,440 |
44,317 |
0,998 |
1,002 |
43,440 |
44,317 |
130,320 |
132,952 |
|
380 |
219,393 |
1 |
3 |
190 |
109,697 |
1 |
189,24 |
190,76 |
109,258 |
110,135 |
0,998 |
1,002 |
109,258 |
110,135 |
327,773 |
330,406 |
|
380 |
219,393 |
1 |
4 |
304 |
175,514 |
1 |
303,24 |
304,76 |
175,076 |
175,953 |
0,998 |
1,002 |
175,076 |
175,953 |
525,227 |
527,860 |
|
380 |
219,393 |
1 |
5 |
380 |
219,393 |
1 |
379,24 |
380,76 |
218,954 |
219,832 |
0,998 |
1,002 |
218,954 |
219,832 |
656,863 |
659,496 |
|
380 |
219,393 |
1 |
6 |
418 |
241,332 |
1 |
417,24 |
418,76 |
240,894 |
241,771 |
0,998 |
1,002 |
240,894 |
241,771 |
722,681 |
725,314 |
|
380 |
219,393 |
1 |
7 |
456 |
263,272 |
1 |
455,24 |
456,76 |
262,833 |
263,711 |
0,998 |
1,002 |
262,833 |
263,711 |
788,499 |
791,132 |
|
380 |
219,393 |
1 |
8 |
380 |
219,393 |
0,02 |
379,24 |
380,76 |
218,954 |
219,832 |
0,018 |
0,022 |
3,949 |
4,827 |
11,847 |
14,480 |
|
380 |
219,393 |
1 |
9 |
380 |
219,393 |
0,1 |
379,24 |
380,76 |
218,954 |
219,832 |
0,098 |
0,102 |
21,501 |
22,378 |
64,502 |
67,134 |
|
380 |
219,393 |
1 |
10 |
380 |
219,393 |
0,2 |
379,24 |
380,76 |
218,954 |
219,832 |
0,198 |
0,202 |
43,440 |
44,317 |
130,320 |
132,952 |
|
380 |
219,393 |
1 |
И |
380 |
219,393 |
0,5 |
379,24 |
380,76 |
218,954 |
219,832 |
0,498 |
0,502 |
109,258 |
110,135 |
327,773 |
330,406 |
|
380 |
219,393 |
1 |
12 |
380 |
219,393 |
1,5 |
379,24 |
380,76 |
218,954 |
219,832 |
1,498 |
1,502 |
328,651 |
329,528 |
985,953 |
988,585 |
|
380 |
219,393 |
1 |
13 |
76 |
43,879 |
0,01 |
75,24 |
76,76 |
43,440 |
44,317 |
0,008 |
0,012 |
0,000 |
0,878 |
0,000 |
2,633 |
Таблица 5.2 (окончание)
|
Ш. ном, В |
иф. ном, В |
1ном, А |
Контрольные точки |
Входной сигнал |
Допускаемые значения | |||||||||||
|
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Линейное напряжение, В |
Фазное напряжение, В |
Фазный ток, А |
Фазная мощность (активная, реактивная, полная), Вт, вар, ВА |
Суммарная мощность (активная, реактивная, полная), Вт, вар, ВА | |||||||||
|
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО |
от |
ДО | |||||||
|
380 |
219,393 |
5 |
1 |
7,6 |
4,388 |
5 |
6,84 |
8,36 |
3,949 |
4,827 |
4,99 |
5,01 |
19,745 |
24,133 |
59,236 |
72,400 |
|
380 |
219,393 |
5 |
2 |
76 |
43,879 |
5 |
75,24 |
76,76 |
43,440 |
44,317 |
4,99 |
5,01 |
217,199 |
221,587 |
651,598 |
664,761 |
|
380 |
219,393 |
5 |
3 |
190 |
109,697 |
5 |
189,24 |
190,76 |
109,258 |
110,135 |
4,99 |
5,01 |
546,289 |
550,677 |
1638,866 |
1652,030 |
|
380 |
219,393 |
5 |
4 |
304 |
175,514 |
5 |
303,24 |
304,76 |
175,076 |
175,953 |
4,99 |
5,01 |
875,378 |
879,766 |
2626,135 |
2639,299 |
|
380 |
219,393 |
5 |
5 |
380 |
219,393 |
5 |
379,24 |
380,76 |
218,954 |
219,832 |
4,99 |
5,01 |
1094,772 |
1099,159 |
3284,315 |
3297,478 |
|
380 |
219,393 |
5 |
6 |
418 |
241,332 |
5 |
417,24 |
418,76 |
240,894 |
241,771 |
4,99 |
5,01 |
1204,468 |
1208,856 |
3613,404 |
3626,568 |
|
380 |
219,393 |
5 |
7 |
456 |
263,272 |
5 |
455,24 |
456,76 |
262,833 |
263,711 |
4,99 |
5,01 |
1314,165 |
1318,553 |
3942,494 |
3955,658 |
|
380 |
219,393 |
5 |
8 |
380 |
219,393 |
0,1 |
379,24 |
380,76 |
218,954 |
219,832 |
0,09 |
0,11 |
19,745 |
24,133 |
59,236 |
72,400 |
|
380 |
219,393 |
5 |
9 |
380 |
219,393 |
0,5 |
379,24 |
380,76 |
218,954 |
219,832 |
0,49 |
0,51 |
107,503 |
111,890 |
322,508 |
335,671 |
|
380 |
219,393 |
5 |
10 |
380 |
219,393 |
1 |
379,24 |
380,76 |
218,954 |
219,832 |
0,99 |
1,01 |
217,199 |
221,587 |
651,598 |
664,761 |
|
380 |
219,393 |
5 |
И |
380 |
219,393 |
2,5 |
379,24 |
380,76 |
218,954 |
219,832 |
2,49 |
2,51 |
546,289 |
550,677 |
1638,866 |
1652,030 |
|
380 |
219,393 |
5 |
12 |
380 |
219,393 |
7,5 |
379,24 |
380,76 |
218,954 |
219,832 |
7,49 |
7,51 |
1643,254 |
1647,642 |
4929,763 |
4942,927 |
|
380 |
219,393 |
5 |
13 |
76 |
43,879 |
0,05 |
75,24 |
76,76 |
43,440 |
44,317 |
0,04 |
0,06 |
0,000 |
4,388 |
0,000 |
13,164 |
Таблица 6 - Проверка основной погрешности измерений коэффициента мощности переменного тока
|
Контрольные точки |
Фазовый угол, градус |
Поверяемые отметки cos Ф |
Допускаемые значения показаний прибора | |
|
Для основной погрешности измерений ±0,5% |
Для основной погрешности измерений ±0,2% | |||
|
1 |
180 |
-1 |
от -1,005 до -0,995 |
от-1,002 до -0,998 |
|
2 |
60 |
0,5 |
от 0,495 до 0,505 |
от 0,498 до 0,502 |
|
3 |
90 |
0 |
от -0,005 до 0,005 |
от -0,002 до 0,002 |
|
4 |
150 |
-0,866 |
от -0,871 до -0,861 |
от -0,868 до -0,864 |
|
5 |
-120 |
-0,5 |
от -0,505 до -0,495 |
от-0,502 до -0,498 |
|
6 |
-90 |
0 |
от -0,005 до 0,005 |
от -0,002 до 0,002 |
|
7 |
-30 |
0,866 |
от 0,861 до 0,871 |
от 0,864 до 0,868 |
|
8 |
0 |
1 |
от 0,995 до 1,005 |
от 0,998 до 1,002 |
Измерения производить при номинальных напряжениях и токе на входе прибора, частоте 50 Гц
Выключить питание поверяемого прибора.
Вычислить значение коэффициента трансформации тока, на который настроен прибор, по формуле:
Ki = Ctl/Ct2 (1)
где Ct 1 - номинальное значение фазного тока в первичной цепи внешнего трансформатора тока (уставка);
Ct2 - номинальное значение фазного тока на входе прибора (неизменный параметр).
Вычислить значения погрешностей во всех проверяемых точках по следующим формулам.
Расчет основной приведенной погрешности измерений силы фазных токов в процентах вести
по формуле:
X-KixX0 xlQ0%
KixXn
где X - значение силы переменного тока, измеренное испытуемым прибором;
Хо - значение силы тока (фазного), измеренное эталонным прибором;
Ki - коэффициент трансформации тока, вычисленный по формуле (1);
Хн - номинальное значение силы тока прибора.
Вычислить значение коэффициента трансформации напряжения, на который настроен прибор, по формуле:
Ku = Ptl/Pt2 (3)
где Ptl - номинальное значение линейного напряжения в первичной цепи внешнего трансформатора напряжения (уставка);
Pt2 - номинальное значение линейного напряжения на входе прибора (неизменный параметр).
Расчет основной приведенной погрешности измерений фазных и междуфазных напряжений в процентах вести по формуле:
у = yV~ .^X .-° х 100% (4)
Ки х Хн
где X - значение напряжения, измеренное испытуемым прибором;
Хо - значение напряжения (фазного или междуфазного), измеренное эталонным счетчиком;
Ки - коэффициент трансформации напряжения, вычисленный по формуле (3);
Хн - номинальное значение фазного (или междуфазного) напряжения.
Расчет основной приведенной погрешности измерений активной мощности (фазной или суммарной) в процентах вести по формуле:
(5)
KvxKJxXh
где X - значение активной мощности, измеренное испытуемым прибором;
Хо - значение активной мощности, измеренное эталонным счетчиком;
Ки - коэффициент трансформации напряжения, на который настроен прибор;
Ki - коэффициент трансформации тока, на который настроен прибор;
Хн - номинальное значение активной мощности на входе прибора.
Расчет основной приведенной погрешности измерений реактивной мощности (фазной или суммарной) в процентах вести по формуле:
У-^хИхЛх1()0%К„хАЗхЛя
где X - значение реактивной мощности, измеренное испытуемым прибором;
Хо - значение реактивной мощности, измеренное эталонным счетчиком;
Ки - коэффициент трансформации напряжения, на который настроен прибор;
Ki - коэффициент трансформации тока, на который настроен прибор;
Хн - номинальное значение реактивной мощности на входе прибора.
Расчет основной приведенной погрешности измерений полной мощности (фазной или суммарной) в процентах вести по формуле:
X- Kt! * Ki*X0 Kv х Ki х Хн
х100%
(7)
где X - значение полной мощности, измеренное испытуемым прибором;
Хо - значение полной мощности, измеренное эталонным счетчиком;
Ки - коэффициент трансформации напряжения, на который настроен прибор;
Ki - коэффициент трансформации тока, на который настроен прибор;
Хн - номинальное значение полной мощности на входе прибора.
Расчет основной приведенной погрешности измерений коэффициента мощности (фазного или суммарного) в процентах вести по формуле:
Г = (Х-Хо)-1ОО% (8)где X - значение коэффициента мощности, измеренное испытуемым прибором;
Хо - значение коэффициента мощности, измеренное эталонным прибором.
Расчет основной абсолютной погрешности измерений частоты в герцах вести по формуле:
AF = F - Fo (9)
где F - значение частоты, измеренное испытуемым прибором;
Fo - значение частоты напряжения, измеренное эталонным прибором.
Результаты проверки считать удовлетворительными, если во всех поверяемых точках полученные значения погрешностей не превышают допускаемых значений, указанных в эксплуатационной документации прибора.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИПри положительных результатах поверки на корпус прибора наносится знак поверки, и (или) выдается свидетельство о поверке.
При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.
/
П.С. Казаков
Начальник отдела испытаний ООО «ИЦРМ»
Таблица 7 - П]

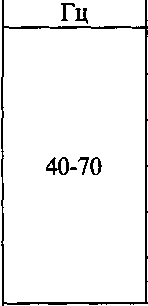

Диапазон измерения входного сигнала,
тока
основной
частоты
|
Контрольные точки |
Эталонное значение входного сигнала, Гц |
Допускаемые значения показаний прибора, Гц | |
|
Для основной погрешности измерений ±0,01 Гц |
Для основной погрешности измерений ±0,02 Гц | ||
|
1 |
45,00 |
от 44,99 до 45,01 |
от 44,98 до 45,02 |
|
2 |
50,00 |
от 49,99 до 50,01 |
от 49,98 до 50,02 |
|
3 |
55,00 |
от 54,99 до 55,01 |
от 54,98 до 55,02 |
|
4 |
60,00 |
от 59,99 до 60,01 |
от 59,98 до 60,02 |
|
5 |
65,00 |
от 64,99 до 65,01 |
от 64,98 до 65,02 |
|
6 |
70,00 |
от 69,99 до 70,01 |
от 69,98 до 70,02 |
Измерения производить при номинальном входном напряжении
