7 Поверка прибора
  • 7.1 Общие сведения

  • 7.1.1 Настоящий раздел устанавливает порядок, методы и средства поверки стандартов частоты рубидиевых Ч1-1022.

  • 7.1.2 Интервал между поверками - 12 мес.

  • 7.2 Операции и средства поверки

При проведении поверки должны быть выполнены операции, указанные в таблице

Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

7.1, и применены средства поверки, перечисленные в таблице 7.2.

Таблица 7.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

1 Внешний осмотр

7.6.2

2 Опробование:

7.6.3

- проверка функционирования прибора

7.6.3.1

- подтверждение соответствия ПО

7.6.3.2

3 Определение метрологических характеристик прибора:

7.6.4

- относительной погрешности по частоте выходного сигнала

7.6.4.1

- систематического относительного изменения частоты за 1 мес. непрерывной работы

7.6.4.2

- среднеквадрадратического относительного двухвыборочного отклонения частоты за 1 с, 10 с, 100 с и 1 сут

7.6.4.3

- среднеквадратического значения напряжения выходного сигнала

7.6.4.4

Таблица 7.2 - Средства поверки

Номер пункта

Наименование и тип средств поверки

Основные технические характеристики средств поверки

7.6.3.1

Вольтметр универсальный цифровой В7-38

Диапазон измерения напряжения от 0 до 20 В

Погрешность измерения ±1 %

  • 7.6.4.1,

  • 7.6.4.2,

7.6.4.3

Стандарт частоты и времени водородный Ч1-1007

Номинальное значение частоты выходного сигнала 5 и 10 МГц

Нестабильность частоты за 1 с    5М0-13

за 10 с 2М0-13 за 100 с 7Л0-14 за 1 сут 4М0-15

  • 7.6.4.1,

  • 7.6.4.2,

7.6.4.3

Компаратор частотный ЧК7-1011

Номинальное значение частоты входных сигналов 5 и 10 МГц

Погрешность измерения за 1 с ±2Л0-12 за 10 с ±5Л0-13

7.6.4.4

Милливольтметр

В3-52/1

Диапазон напряжений от 3 мВ до 300 В

Погрешность измерения ±4 %

7.6.3,

7.6.4

ПЭВМ IBM PC

Windows XP, 7, 8, ОЗУ 512 Мб, CPU 1 ГГц

РУГА.411653.011 РЭ

Лист

23

Изм

Лист

№ докум.

Подпись

Дата

Примечания:

  • 1 При проведении поверки могут быть применены другие средства измерений (СИ), обеспечивающие измерение контролируемых параметров с требуемой точностью.

  • 2 Все СИ, используемые при поверке, должны быть поверены.

  • 3 На рабочем месте должен быть комплект документации на СИ, включающий настоящее руководство по эксплуатации.

  • 7.3 Требования к квалификации поверителей

  • 7.3.1 Поверитель, непосредственно осуществляющий поверку, должен быть аттестован на право проведения поверки средств измерений и иметь допуск к работе с напряжением до 1000 В.

  • 7.3.2 Поверитель должен иметь опыт работы на персональной ЭВМ типа IBM PC.

  • 7.4 Требования безопасности при поверке

  • 7.4.1 Перед началом работы должны быть выполнены указания по безопасности, изложенные в разделе «Требования безопасности» применяемых СИ.

  • 7.4.2 Все подключения средств измерения должны производиться при выключенном приборе.

    Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

    7.5 Условия поверки и подготовка к ней

    7.5.1 При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающей среды, 0С.................20±2;

    • - относительная влажность воздуха, %................от 30 до 80;

    • - атмосферное давление, кПа (мм рт. ст.).............от 84 до 106 (от 630 до 795);

    - напряжение питания, В

    +(18,0±0,2).

    ПРИМЕЧАНИЕ: допускается проведение поверки в условиях, реально существую-

    щих в лаборатории и отличающихся от нормальных, если они не выходят за пределы рабо-

    чих условий, установленных на прибор и средства измерений.

    7.5.2 Подготовить прибор к поверке в соответствии с разделами 3, 5.4 и 6.3 настоя-

    щего руководства.

    РУГА.411653.011 РЭ

    Изм

    Лист

    № докум.

    Подпись

    Дата

    Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

7.6 Проведение поверки

  • 7.6.1 Поверка прибора проводится в соответствии с перечнем и последовательностью операций, приведенных в таблице 7.1.

  • 7.6.2 При проведении внешнего осмотра необходимо установить соответствие прибора следующим требованиям:

  • - комплектность прибора должна соответствовать таблице 4.2;

  • - соответствие внешнего вида прибора требованиям раздела 5.3.1;

  • - надписи на шильдике должны соответствовать таблице 6.2.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 7.6.3 Опробование

  • 7.6.3.1 Проверку функционирования прибора проводят в соответствии с разделом 6.3.2 настоящего руководства для оценки его исправности. Неисправные приборы бракуются и направляются в ремонт.

  • 7.6.3.2 Для подтверждения соответствия ПО после включения прибора с помощью команды «Version» (см. Приложение) проводят запрос номера версии ПО, который должен быть не ниже 14.12.2016, для прибора с опцией 03 не ниже 08.11.2016, для прибора с опцией 04 не ниже 05.05.2016.

  • 7.6.4 Определение метрологических характеристик прибора

  • 7.6.4.1 Определение относительной погрешности по частоте выходного сигнала при выпуске проводят при подключении приборов согласно схеме, приведенной на рисунке 7.1.

При этом на компараторе частотном ЧК7-1011 устанавливают следующие параметры измерений: время усреднения - 10 с, длительность цикла измерений - 200, частота входного сигнала - 5 или 10 МГц, в зависимости от частоты выходного сигнала прибора. Производят измерение среднего значения относительной разности частот выходных сигналов прибора и стандарта частоты и времени Ч1-1007.

Результаты поверки считают удовлетворительными, если полученное значение относительной погрешности по частоте при выпуске не выходит за пределы ±2,0-10-11.

В случае неудовлетворительного результата необходимо провести коррекцию частоты прибора потенциометром «коррекция частоты» (поз. 2 рис. 6.1) до получения требуемого значения относительной погрешности по частоте и повторить измерения по вышеприведенной методике.

  • 7.6.4.2 Определение систематического относительного изменения частоты за 1 мес. проводят при подключении приборов согласно схеме, приведенной на рисунке 7.1.

При этом на компараторе частотном ЧК7-1011 устанавливают следующие параметры измерений: время усреднения - 3600 с, длительность цикла измерений - 1000, частота входного сигнала - 5 или 10 МГц, в зависимости от частоты выходного сигнала прибора.

РУГА.411653.011 РЭ

Лист

25

Изм

Лист

№ докум.

Подпись

Дата

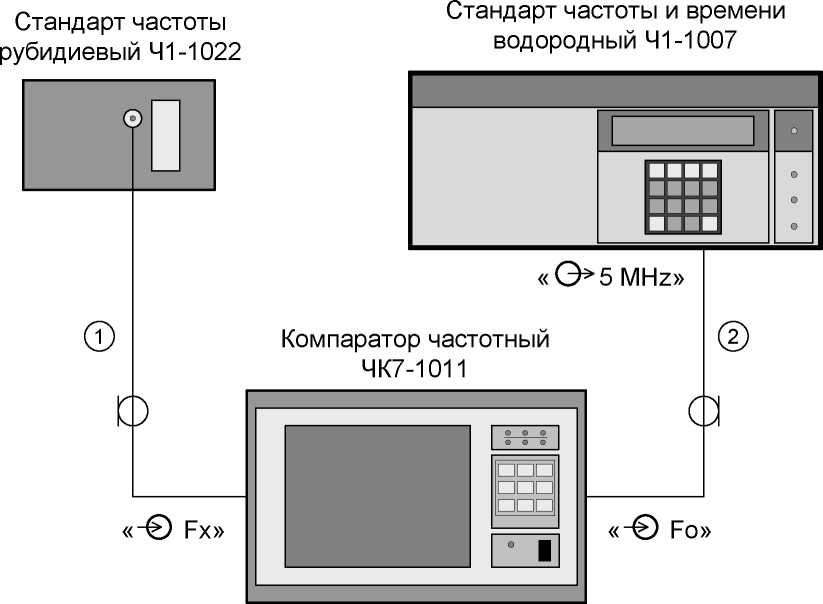

Рисунок 7.1 - Схема электрическая подключения приборов для определения относительной погрешности по частоте выходного сигнала, систематического относительного изменения частоты за 1 мес. и среднеквадратического относительного двухвыборочного отклонения частоты за 1 с, 10 с, 100 с и 1 сут.

Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

  • 1 - ВЧ кабель РУГА.685671.363 (поставляется по заказу).

  • 2 - ВЧ кабель РУГА.685661.003-01. Входит в состав комплекта ЧК7-1011.

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411653.011 РЭ

Измерения проводят через 72 ч после включения прибора в течение 11 суток.

Измерения проводят каждый час и по результатам определяют среднее значение относительной разности частот за 1 сут по формуле

_ у AfL Aifo     24 .

По результатам измерений среднего значения относительной разности частот прибора и стандарта частоты и времени Ч1-1007 за каждые сутки вычисляют среднее относительное изменение частоты за 1 сут v по формуле и=-тУ-у - 4

n(n -1) y n +1   ) fo

где n - число суток, в течение которых проводились измерения, Afi                                                  ■

—- - средняя относительная разность частот в z-ые сутки. f0

Систематическое относительное изменение частоты за 1 мес. Имес определяют по результатам измерения среднего относительного изменения частоты за 1 сут v в соответствии с выражением Имес = 30 v.

Результаты поверки считают удовлетворительными, если полученное значение относительного изменения частоты за 1 мес. не выходит за пределы ±4,0-1011.

В случае неудовлетворительного результата продолжить измерения до 30 сут.

Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

7.6.4.3 Определение среднеквадратического относительного двухвыборочного отклонения частоты за 1 с, 10 с и 100 с проводят при подключении приборов согласно схеме, приведенной на рисунке 7.1.

При этом на компараторе частотном ЧК7-1011 устанавливают следующие параметры измерений: время усреднения - 1 с, длительность цикла измерений - 2000, частота входного сигнала - 5 или 10 МГц, в зависимости от частоты выходного сигнала прибора.

Определение среднеквадратического относительного двухвыборочного отклонения частоты за 1 сут проводят, используя результаты, полученные в п. 7.4.4.2.

Среднеквадратическое относительное двухвыборочное отклонение частоты за 1 сут определяют по формуле

if -с

i+1

n-1

У

. yI fo  fo

II        l(n -1)

fi+i   fi

-v

7

,

где v - среднее относительное изменение частоты за 1 сут, полученное в п. 7.4.4.2,

n - число суток, в течение которых проводились измерения, Af                                      •

—- - средняя относительная разность частот в z-ые сутки.

f0

Изм

Лист

№ докум.

Подпись

Дата

РУГА.411653.011 РЭ

Лист

Инв. № подл. | Подпись и дата | Взам. инв. №  | Инв. № дубл. | Подпись и дата

Результаты поверки считают удовлетворительными, если полученные значения среднеквадратического относительного двухвыборочного отклонения частоты не превышают значений, указанных в п. 4.4.1.6.

  • 7.6.4.4 Определение среднеквадратического значения напряжения выходного сигнала проводят путем измерения напряжения на ВЧ разъеме прибора (поз. 1 рисунок 6.1) при помощи милливольтметра В3-52/1 на подключенной нагрузке 50 Ом.

Результаты поверки считают удовлетворительными, если полученное значение напряжения выходного сигнала находится в пределах от 0,6 до 1,2 В.

7.7 Оформление результатов поверки

  • 7.7.1 Результаты поверки оформляются в порядке, установленным метрологической службой, которая осуществляет поверку, в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 7.7.2 Если прибор по результатам поверки признан пригодным к применению, то на него наносится знак поверки и выдается свидетельство о поверке или делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

Знак поверки наносится давлением на специальную мастику пломбы, расположеной на боковой поверхности прибора, и наклеиванием над потенциометром «коррекция частоты».

  • 7.7.3 В случае отрицательных результатов поверки прибор признают непригодным к применению и направляют в ремонт. Свидетельство о поверке аннулируется, выписывается извещение о непригодности к применению и вносится запись о непригодности в формуляр.

  • 7.7.4 Критерием предельного состояния прибора является невозможность или нецелесообразность его ремонта.

Приборы, не подлежащие ремонту, изымают из обращения и эксплуатации.
