Методика поверки «Пробник токовый EZ-17 модели 02» (651-17-016 МП)

УТВЕРЖДАЮ

Первый заместитель

по научной работе «ВНИИФТРИ»

А.Н. Щипунов

<27

р.п. Менделеево 2017 г.

Содержание стр. ВВЕДЕНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на пробник токовый EZ-17 модели 02, заводской номер 100892 (далее по тексту -пробник), изготовленный фирмой «Rohde & Schwarz GmbH & Со. KG», Германия, и устанавливает объём, методы и средства проведения первичной и периодических поверок.

Интервал между поверками - два года.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на пробник (руководством по эксплуатации EZ-17-16 РЭ) и используемое при поверке оборудование.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1 - Средства поверки

Продолжение таблицы 2.1

• 2.2 Применяемые при поверке средства измерений должны быть поверены.

• 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик пробника с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, квалифицированные на право проведения поверки.

• 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на пробник и используемое при поверке оборудование.

• 5.1 Поверку проводить при условиях:

• - температура окружающего воздуха

  (20 ±5)°С;

  от 30 до 80 %; от 84 до 106 кПа;

  (220 ±22) В;

  (50±1)Гц.

• - относительная влажность

• - атмосферное давление

• - напряжение сети питания

• -  частота сети питания

• 6.1 Поверитель должен изучить эксплуатационные документы на пробник и используемые средства поверки.

• 6.2 Перед проведением поверки используемое оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра устанавливают выполнение следующих требований:

• - соответствие комплектности пробника комплектности, указанной в руководстве по эксплуатации Е-17-16 РЭ (п.п. 1.1.3);

• - исправность механизма смыкания-размыкания створок пробника;

- отсутствие механических повреждений ВЧ разъема пробника или неисправностей, влияющих на его нормальную работу.

• 7.1.2 Результаты поверки считать положительными, если указанные в п. 7.1.1 требования выполнены, надписи и обозначения маркировки пробника имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

• 7.2 Опробование

  • 7.2.1 Включить измеритель комплексных коэффициентов передачи «Обзор-103» (далее измеритель «Обзор-103») и откалибровать его для работы в режиме измерения коэффициентов передачи.

  • 7.2.2 Собрать схему измерений в соответствии с рисунком 7.1.

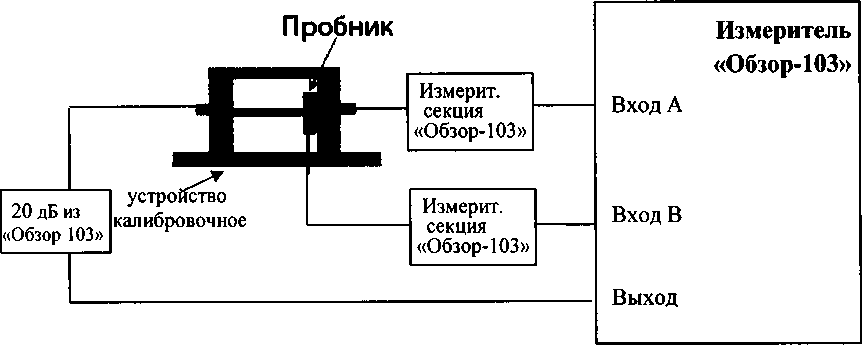

    Рисунок 7.1

  • 7.2.3 Результат опробования считать положительным, если значение коэффициента передачи (ослабления сигнала) на входе В в диапазоне частот от 10 до 100 МГц находится в пределах от минус 22,5 до минус 25 дБ. В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

• 7.3 Определение коэффициента калибровки, абсолютной погрешности коэффициента калибровки

  • 7.3.1 Собрать схему измерений в соответствии с рисунком 7.2

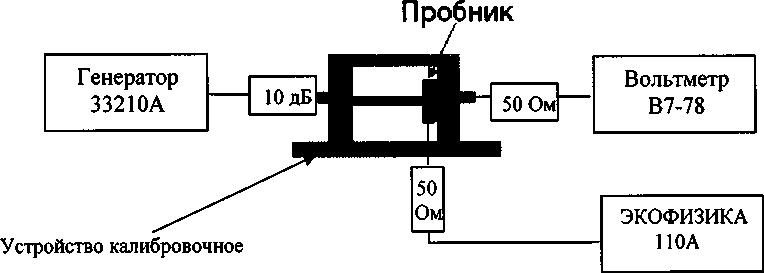

    Рисунок 7.2

  • 7.3.2 Установить выходное напряжение генератора равным 3,16 В = 130 дБ (мкВ).

  • 7.3.3 Провести измерения напряжения на выходе калибровочного устройства, Uk, мкВ и на выходе пробника, Un, дБ (мкВ), на частотах, указанных в таблице 7.1.

  • 7.3.4 Измеренные вольтметром значения напряжения Uk, мкВ представить в виде Uк дБ (мкВ) = 20-lgt/л; мкВ.

  • 7.3.5 Измеренные значения Un, дБ (мкВ) и рассчитанные Uk дБ (мкВ) занести в таблицу 7.1.

  • 7.3.6 Рассчитать коэффициент калибровки Кизм, дБ (См), по формуле (1):

Кизм⁼ Un-Un - R ,

где R - сопротивление нагрузки 50 Ом = 34 дБ (Ом).

• 7.3.7 Рассчитать абсолютную погрешность коэффициента калибровки по формуле (2):

А ⁼ К_изм—К_ном >                              (2)

где Кном ~ паспортное значение коэффициента калибровки.

• 7.3.8 Результаты определения Кизм и абсолютной погрешности А на каждой частоте занести в таблицу 7.1.

Таблица 7.1

• 7.3.8 Выполнить действия п. 7.2.1 и п.7.2.2.

• 7.3.9 Измерить коэффициент передачи на входе А (Кк, дБ) и на входе В (Кп, дБ) на

частотах в соответствии с таблицей 7.2.

Таблица 7.2

• 7.3.10 Результаты измерений Кк и Кц занести в таблицу 7.2.

• 7.3.11 Рассчитать коэффициент калибровки Кцзм. дБ (См), по формуле (3):

Кизм=К_к-К_п-К,                          (3)

где R - входное сопротивление измерительной секции «Обзор-103» 50 Ом = 34 дБ (Ом).

• 7.3.12 Выполнить действия п. 7.3.7.

• 7.3.13 Результаты определения Кизм и абсолютной погрешности Д на каждой частоте занести в таблицу 7.2.

• 7.3.14 Результаты поверки считать положительными, если значения абсолютной погрешности коэффициента калибровки Кизм не выходят за допускаемые пределы значений абсолютной погрешности коэффициента калибровки, указанные в графах 7 таблиц 7.1 и 7.2.

• 7.3.15 В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

7.4 Определение КСВН в диапазоне частот от 10 до 100 МГц

• 7.4.1 Измеритель «Обзор-103» откалибровать для работы в режиме измерения КСВН.

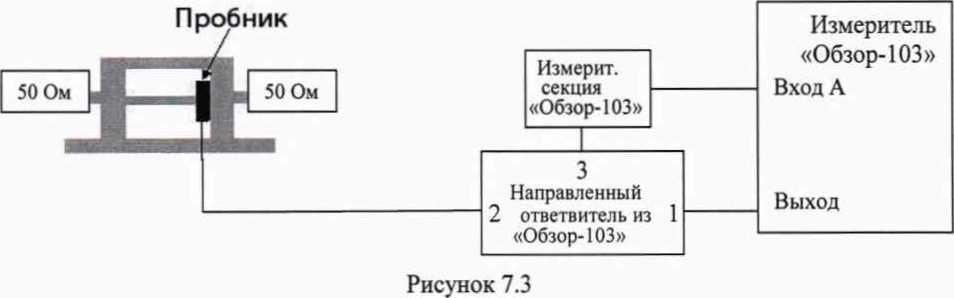

• 7.4.2 Собрать схему измерений в соответствии с рисунком 7.3.



• 7.4.3 Измерить значения КСВН на частотах: 10, 15, 20, 30, 50, 75, 100 МГц. Измеренные значения занести в таблицу 7.3.

Таблица 7.3

• 7.4.4 Результаты поверки считать положительными, если измеренные значения КСВН пробника не превышают 2 в диапазоне частот от 10 до 100 МГц. В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

• 8.1 При положительных результатах поверки пробника оформить свидетельство о поверке по установленной форме. Знак поверки наносится на свидетельство о поверке в виде наклейки, или поверительного клейма.

• 8.2 При отрицательных результатах поверки пробник к применению не допускается и оформляется извещение о непригодности по установленной форме с указанием причин забракования.

Начальник лаборатории 140

✓

ФГУП «ВНИИФТРИ»
