Методика поверки «Модули автоматики серии NL» (ИЦРМ-МП-056-19)

УТВЕРЖДАЮ

• 1 ВВОДНАЯ ЧАСТЬ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок модулей автоматики серии NL (далее - модули).

• 1.2 Модули подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 5 лет.

• 1.3 На первичную поверку следует предъявлять модули до ввода в эксплуатацию, а также после ремонта.

• 1.4 При наличии соответствующего заявления от владельца приборов допускается проведение поверки отдельных измерительных каналов и/или отдельных диапазонов, с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.5 Основные метрологические характеристики модулей представлены в таблице 1.

Таблица 1 - Метрологические характеристики модулей

Операции, выполняемые при поверке модулей, и порядок их выполнения приведены в таблице 2.

Таблица 2

• 2.1 При получении отрицательных результатов при проведении той или иной операции поверка прекращается.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3

4 ВЕРБОВАНИЯ К КВАЛИФИКАЦИИ ПВВДЕИВДЛДЙ

• 4.1 К цроведению поверки допускают лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

• 4.2 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемого анализатора и применяемых ередств поверки, имеющие навык работы на персональном компьютере (далее - ПК).

• 4.3 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже П1.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения приборов необходимо обеспечить выполнение следующих требований:

• - заземление приборов должно производиться посредством заземляющего провода или сетевого адаптера;

• - присоединения приборов и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с приборами при снятых крышках или панелях;

• - запрещается работать с приборами в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с приборами в случае обнаружения их повреждения.

• 5.3 Условия проведения поверки

• 5.4 При проведении поверки должны быть соблюдены следующие условия:

• -  температура окружающего воздуха - (+20 ± 5) °С;

• -  относительная влажность окружающего воздуха -до 75 %;

• 5.5 Для контролятемпературы ркружающру среды и относительноИвлажносвл вон-духа использовать террогигроретр электронный «CENTER» родель 313.

• 6.1 Перед проведениер поверки необходиро выполнить следующие подготовительные работы:

• - выдержать родуль в условиях окружающей среды, указанных в п.6.1, не ренее 2 ч, если он находился в клиратических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, а также поверяемый родуль в соответствии с руковндствари по их эксплуатации.

• 7.1 Внешний осрорж

При внешнер осмотже проверяют соответствие родуля следующир mжубованиям:

• - соответствие корплукрьости родуля эксплуатационной докурентации;

• - соответствие ражкижнвке родуля;

• - отсутствие повреждений, влияющих на работу родуля;

• - наличие свидетельства о предыдущей поверке (при периодической поверке);

Ну допускаются к дальнейшей поверке родули, у которых обнаружено:

• - неудовлетворительное крепление разБеров;

• - грубые реханические повреждения наружных частей, органов регулирования и управления и прочие повреждения.

Результаты проверки считать положителььыми, если выполняются все вышеуказанные требования.

• 7.2 Опробование

Опробование родуля выполняется путер пробного изререния напряжения постоянного тока, силы постоянного тока, электрического сопротивления постояньору току или частоты. Допускается соврещать опробование с процедурой поверки,

• 7.3 Подтверждение соответствия пжогжармного обеспечения (ПО)

  • 7.3.1 Соответствие наиренования и норера версии ПО в программе NLConfig и указанных в описании типа.

• 7.4 Определение метжологических характеристик родуля NL-8AI (NLS-8AI)

  • 7.4.1 Определение основной приведенной к верхней границе диапазона измежеьи0 погрешности изречений силы постоянного тока.

Определение осьевьой приведенной к верхней границе диапазона изреруний погрешности изререний силы постоянного тока осуществляется в следующей последовательности:

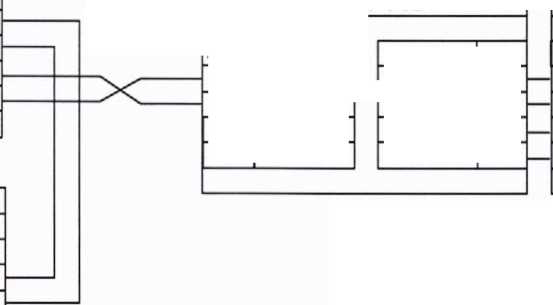

• 1)  Модуль NL-8AI подключить в сеерветствии со схерой, приведенной на рис. 7.1а или родуль NLS-8AI в соответствии со схерой, приведенной на рис. 7.16;

• 2) Подать питание на родуль и выдержать его в норральных условиях не ренее 30 ринут.

• 3) Включить компьютеж и запуетить прогжамру NLConfig, произвести настройку СОМ-порта в соответствии с п. 2.2.1 «Конфигуратор родулей серии NL Руководства по эксплуатации» (далее - Руководство).

• 4) Произвести поиск родуля, нажав кнопку «Запуск поиска родулей на панели ин-стжумуьтов» в соответствии с п. 2.5. Руководства.

• 5) В осьнвннм окне прогpамрсI NLConfig (ср. рис. 2.1 в Руководства) открыть окно конфигуратора найденного родуля (двойным кликор на строке с найденным родулер).

• 6) В окне настроек найденного родуля выбрать повежяумый диапазон.

• 7) Подать на входы поверяемого модуля с калибратора универсального 9100 (далее калибратора (задатчика)) ток в соответствии с таблицей 4.

Таблица 4 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 8) Нажать кнопку «Старт».

• 9) Записать измеренные значения для каждого измерительного канала.

• 10) Повторить п.п 8)-9) 3-5 раз.

• 11) Рассчитать основную приведенную к верхней границе диапазона измерений погрешность измерений силы постоянного тока по формуле (1) для каждого измерения

Госк =         ■ 100%                                   (1)

^Лв.гр

где Хизм - измеренное значение силы постоянного тока, мА;

Хэт - значение силы постоянного тока заданного при помощи калибратора, мА;

Х_вгр - значение верхней границы диапазона измерений, мА.

• 12) Выбрать наибольшую погрешность из рассчитанных в п. 11) для каждого канала.

Результаты считают положительными, если для каждого канала полученные наибольшие значения приведенной верхней границе диапазона измерений погрешность измерений не превышают значений, представленных в таблице I.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 7.4.2 Определение основной приведенной к верхней границе диапазона измерений погрешности измерений напряжения постоянного тока.

Определение основной приведенной к верхней границе диапазона измерений погрешности измерений напряжения постоянного тока осуществляется в следующей последовательности:

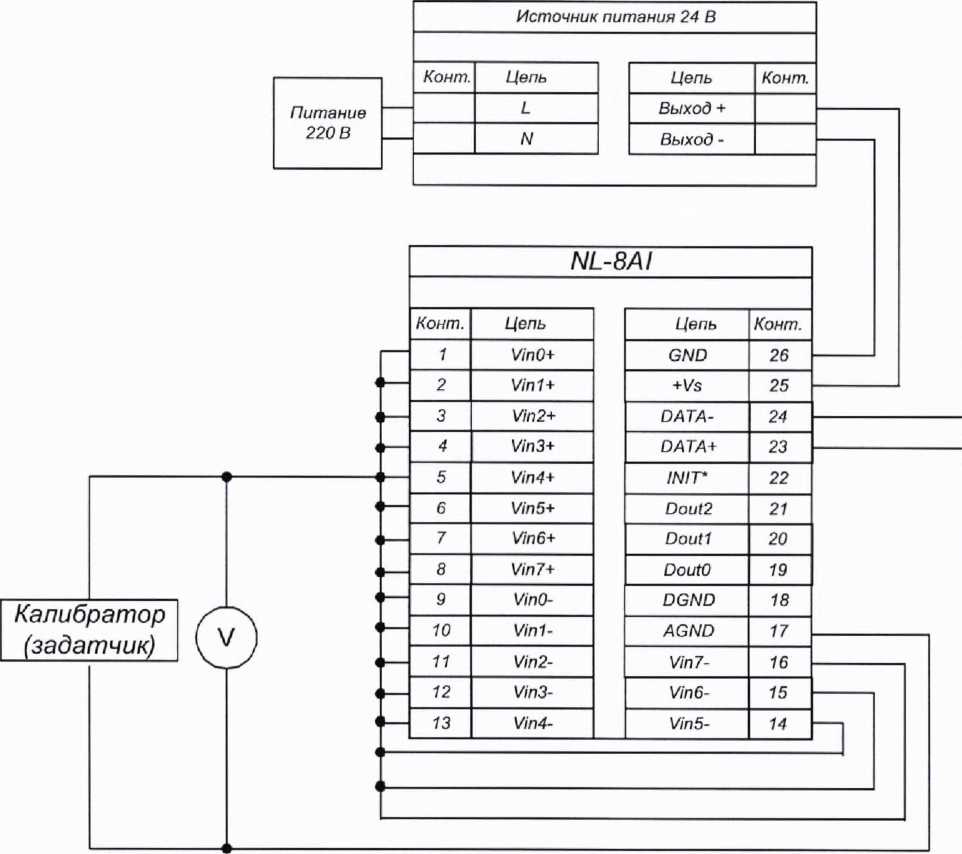

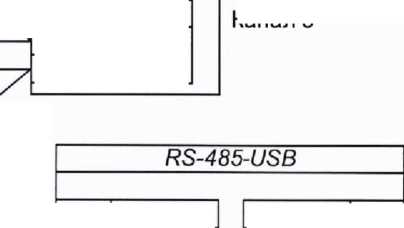

• 1) Модуль NL-8AI подключить в соответствии со схемой, приведенной на рис. 7.2а или модуль NLS-8AI в соответствии со схемой, приведенной на рис. 7.26 .

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Включить компьютер и запустить программу NLConfig, произвести настройку СОМ-порта в соответствии с п. 2.2.1 «Конфигуратор модулей серии NL» Руководства.

• 4) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 5) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 6) В окне настроек найденного модуля выбрать поверяемый диапазон.

Питание 220 В

RS-485-USB

• 7) Подать на входы поверяемого модуля с помощью калибратора напряжение, в соответ

ствии с таблицей 5 и поверяемым диапазоном.

Таблица 5 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 8) Нажатакнопку «Сч арт».

• 9) Записать измеренные значения для каждого канала.

• 10) Повторить п.п 8)-9) 3-5 раз.

• 11) Рассчитать основную приведенную к верхней границе диапазона измерений погрешность измерений напряжения постоянного тока по формуле (2) для каждого измерения

Гос, -        • 100%                                   (2)

где Хизм - измеренное значение напряжения постоянного тока, В (мВ);

Хэт - значение напряжения переменного тока заданного при помощи калибратора, В (мВ);

Х_{в Г}р - значение верхней границы диапазона измерений, В (мВ).

• 12) Выбрать наибольшую погрешность для каждого канала из рассчитанных в п. 11) для каждого канала.

• 13) Повторить п.п. 6)-12) для каждого поверяемого диапазона.

Результаты считают положительными, если для каждого канала во всех диапазонах измерений полученные наибольшие значения приведенной верхней границе диапазона измерений погрешноеть измерений не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

7.5 Опрредееениммеррлогичеекиххаррктееиитикммддуя NL-8TI(NLS-8TI)

• 7.5.1 Oпpeдплрниeяенчснoйпpивeдeннoй квгpxиe^^гpaсй цедиапазонаизмеа енийпо-грешности измерений напряжения посроянноил тоиа.

Определение основной приведенной к верхней границе диапазона измерений погрешности измерений напряжения постоянного тока осуществляется в следующей последовательности:

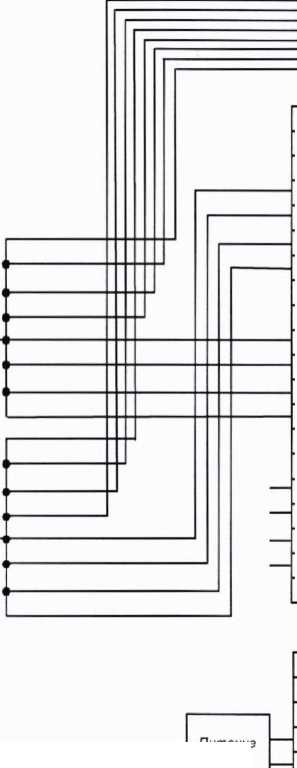

• 1) Модуль NL-8TI подключить в соответствии со схемой, приведенной на рис. 7.3а или модуль NLS-8TI в соответствии со схемой, приведенной на рис. 7.36 ,

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 4) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 5) В окне настроек найденного модуля выбрать поверяемый диапазон.

• 6) Подать с помощью калибратора на входы поверяемого модуля напряжение постоянного тока в соответствии с таблицей 6 и поверяемым диапазоном.

Таблица 6 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 7) Нажать кнопку «Старт».

• 8) Записать измеренные значения для всех каналов.

• 9) Повторить п.п 7)-8) 3-5 раз.

Питание

220 В

• 10) Рассчитать основную приведенную к верхней границе диапазона измерений погрешность измерений напряжения постоянного тока по формуле (2) для каждого измеренного значения

• 11) Выбрать наибольшую погрешность из рассчитанных в п. 10).

Результаты считают положительными, если наибольшие, для каждого канала во всех диапазонах измерений, значения приведенной верхней границе диапазона измерений погрешности измерений не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 7.5.2 Определение основной абсолютной погрешности измерений температуры от термопар.

Определение основной абсолютной погрешности измерений температуры от термопар осуществляется в следующей последовательности:

• 1) Модуль NL-8TI подключить в соответствии со схемой, приведенной на рис. 7.3а или модуль NLS-8TI в соответствии со схемой, приведенной на рис. 7.36 .

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Отправить в терминале программы NLConfig команду ^Л01Х0, чтобы отключить коррекцию температуры по датчику холодного спая.

• 4) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 5) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 6) В окне настроек найденного модуля выбрать поверяемый тип термопары.

• 7) Подать с помощью калибратора на входы поверяемого модуля напряжение постоянного тока, в соответствии с таблицей 7 и поверяемым типом термопары.

Таблица 7 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 8) Нажать кнопку «Старт».

• 9) Записать измеренные значения для всех каналов.

• 10) Повторить п.п 8)-9) 3-5 раз.

• 11) Рассчитать основную абсолютную погрешность измерений температуры от термопар по формуле (3) для каждого измерения

Аосн^- Х_ИЗМ ~ Х_эт                                   (3)

где Хизм - измеренное значение температуры от термопар, °C;

Х_эт - эталонное значение температуры, соответствующее заданному с калибратора напряжению постоянного тока, °C;

• 12) Выбрать наибольшую погрешность из рассчитанных в п. 11) для каждого канала.

• 13) Повторить п.п.6)-12) для каждого типа термопар.

Результаты считают положительными, если наибольшие, полученные для каждого канала во всех диапазонах измерений, основные абсолютные погрешности измерений температуры от термопар не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

7.6 Определение метрологических характеристик модуля NL-4RTD, NLS-4RTD

7.6.1 Определение основной приведенной к верхней границе диапазона измерений по-фешности измерений сопротивления постоянному току.

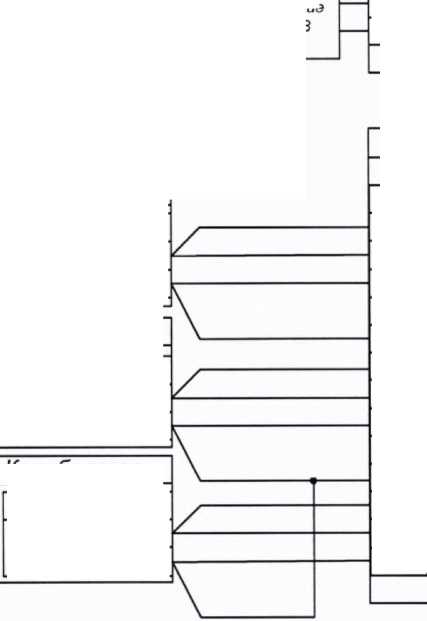

• 1) Подключить модуль NL-4RTD в соответствии со схемой, приведенной на рис. 7.4а, или модуль NLS-4RTD в соответствии со схемой, приведенной на рис.7.46.

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 4) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 5) Для перевода модуля в режим измерения сопротивления необходимо открыть в основном окне программы NLConfig вкладку «Терминал»

Калибратор

Питание

Источник питания 24 В

Канал 3

• 6) В окне «Терминал» установить номер используемого на компьютере СОМ порта, «Скорость» - 9600, «Тайм-аут» - 500, «Контрольная сумма» - выключена.

• 7) В окне «Послать» набрать команду %01012А0683 и нажать кнопку «Послать». Если команда принята, то будет получен ответ !01.

• 8) Подать с помощью калибратора на входы поверяемого модуля ток, в соответствии с таблицей 7.

Таблица 7 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 9) Нажать кнопку «Старт».

• 10) Записать измеренные значения для каждого канала.

• 11) Повторить п.п 9)-10) 3-5 раз.

• 12) Рассчитать чсновнуюприведериуюк верхне йграницедиапаз оиапзмерений понаеш-ность измерений супроннвлеиня ноер по формуле (5) для каждого измерения

Уосн ⁼        • 100%                                   (5)

^лв.гр

где Хизм - измеренное значение напряжения сопротивления току, Ом;

Х_Эт - значение сопротивления току заданного при помощи калибратора, Ом;

Хв.гр - значение верхней границы днаеззоиа измерений, Ом.

• 13) Выббртт неоHбУЬшyю пеуpршнеутнис pрзсчисноиеIxв п. 1 2) ддя к каддоок кинза.

Tезвльнаны считают положительными, если наибольшие, полученные для каждого канала во всех диапазонах измерений, основные приведенные к верхней границе диапазона измерений погрешности измерений сопротивления току не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 7.6.2 Oпpeдeлениeoеисгной урнуйдерирй кдиaпезоио изону eнийпoеийшнoртииумннe-ний температуры от термопреобразователей сопротивления.

Определение основной приведённой к диапазону измерений погрешности измерений температуры от термупреубрззоватглей сопротивления осуществляется в следующей последовательности:

• 1) Подключить модуль NL-4RTD в соответствии со схемой, приведенной на рис. 7.4а, или модуль NLS-4RTD в соответствии со схемой, приведенной на рис.7.46.

• 2) Подать питание но модуль и выдержать его в нормальных условиях не менее 30 йиивн.

• 3) Произвести поиск модуля, нзжав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Tуковудстра.

• 4) Для перевода модуля в режим измерения температуры необходимо открыть в основном окне программы NLConfig вкладку «Терминал»

• 5) В окне «Терминал» уенанувить номер используемого на компьютере СОМ порта, «Скорость» - 9600, «Тайм-аут» - 500, «Контрольная сумма» - выключена.

• 6) В окне «Послать» набрать команду %0101200680 и нажать еиопкв «Послать». Если команда принята, то будет получен ответ !01.

• 7) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 8) Выбрать поверяемый тип термопреобразователей сопротивления.

• 9) Подать с помощью калибратора на входы поверяемого модуля испытательные сигналы, в соответствии с таблицей 8 и поверяемым типом термопреобразователей сопротивления.

Таблица 8 - Испытательные сигналы, подаваемые на входы поверяемого модуля

• 10) Нажать кнопку «Старт».

• 11) Записать измеренные значения для каждого канала.

• 12) Повторить п.п 10)-11) 3-5 раз.

• 13) Рассчитать основную приведенную к диапазону измерений погрешность измерений температуры от термопреобразователей сопротивления по формуле (6) для каждого измерения

/осн =         ■ 100%                                   (6)

^Лд

где Хизм - измеренное значение температуры от термопреобразователей            со

противления, °C;

Х_эт- значение температуры от термопреобразователей сопротивления, °C;

Х_д - значение диапазона измерений, °C.

• 14) Выбрать наибольшую погрешность из рассчитанных в п.13) для каждого канала.

• 15) Повторить п.п 7)-14) для всех типов поверяемых термопреобразователей сопротивления.

Результаты считают положительными, если наибольшие, полученные для каждого канала во всех диапазонах измерений, основные приведенные к диапазону измерений погрешности измерений температуры от термопреобразователей сопротивления не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

7.7 Определение метрологических характеристик модуля NL-4AO, NLS-4AO

7.7.1 Определение основной приведенной к верхней границе диапазона измерений погрешности измерений напряжения постоянного тока осуществляется в следующей последовательности:

• 1) Модуль NL-4AO подключить в соответствии со схемой, приведенной на рис. 7.5а или модуль NLS-4AO в соответствии со схемой, приведенной на рис. 7.56 .

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Включить компьютер и запустить программу NLConfig, произвести настройку СОМ-порта в соответствии с п. 2.2.1 «Конфигуратор модулей серии NL» Руководства.

• 4) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

а)

SA1

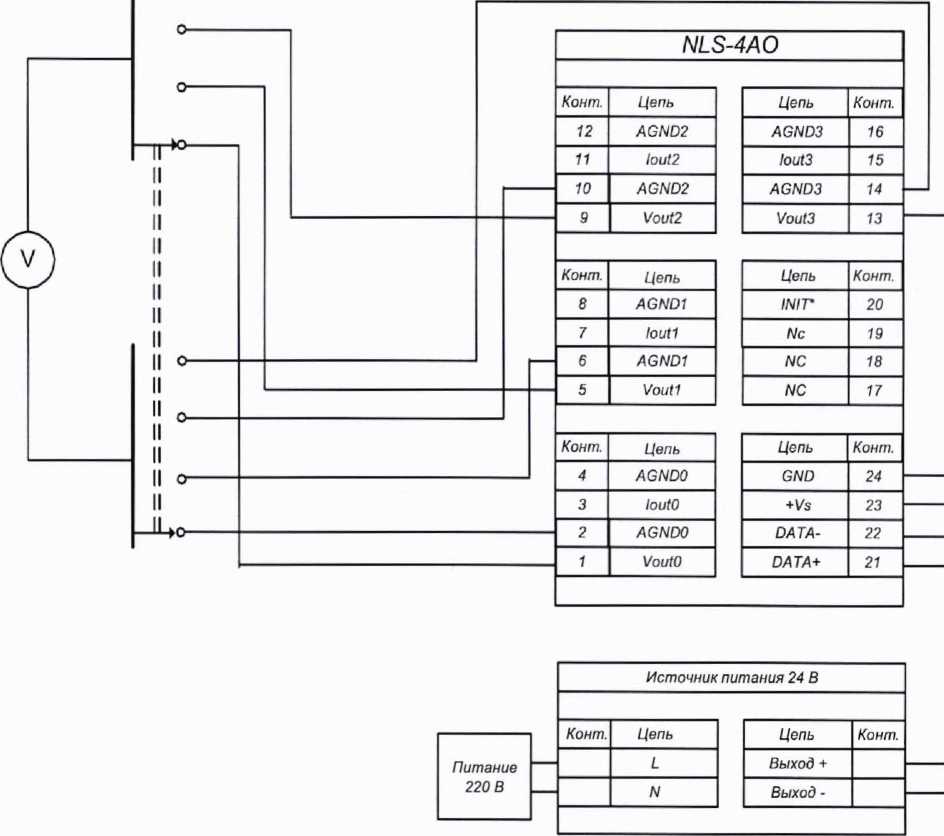

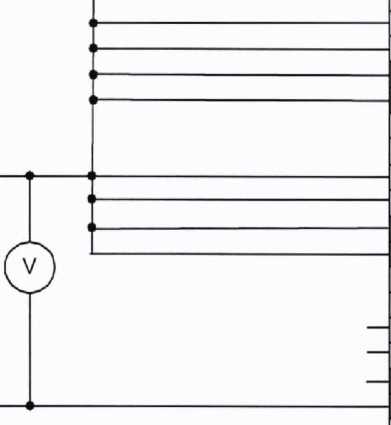

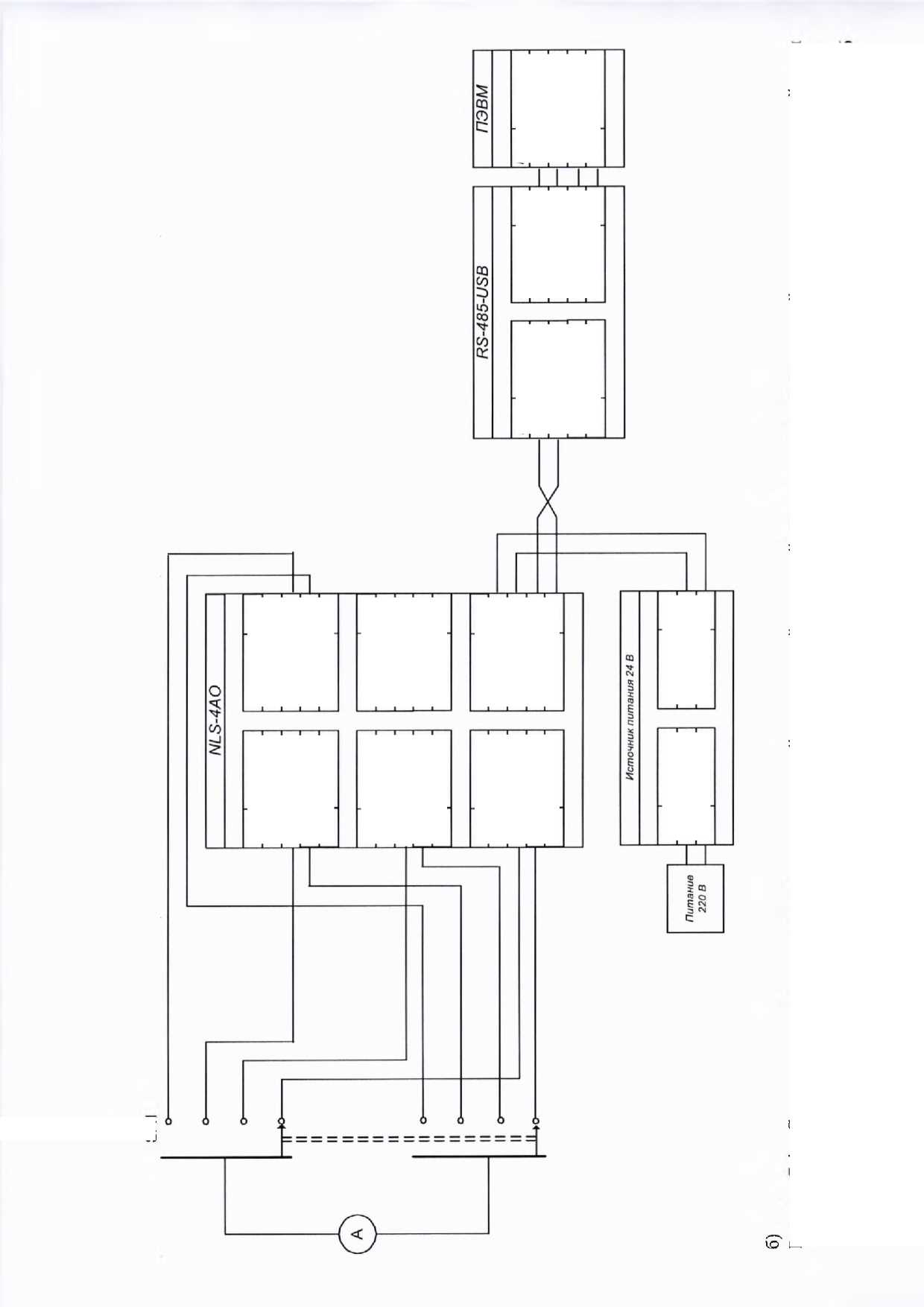

Рисунок 7.4 - Схемы подключения для определения основной приведенной к верхней 1ранице диапазона измерений погрешности измерений силы постоянного тока и напряжения постоянного тока модулей NL-AO, NLS АО

• 5) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 6) В окне настроек найденного модуля выбрать поверяемый диапазон.

• 7) Подать на входы поверяемого модуля с помощью калибратора напряжение постоянного тока в соответствии с таблицей 9 и поверяемым диапазоном.

Таблица 9 - испытательные сигналы, подаваемые на входы поверяемого модуля

• 8) Нажать кнопку «Старт».

• 9) Записать измеренные значения для каждого канала.

• 10) Повторить п.п 8)-9) 3-5 раз.

• 11) Рассчитать основную приведенную к верхней границе диапазона измерений погрешность измерений напряжения постоянного тока по формуле (2) для каждого измерения.

• 12) Выбрать наибольшую погрешность из рассчитанных в п.11) для каждого канала.

• 13) Повторить п.п. 6)-12) для каждого диапазона.

Результаты считают положительными, если полученные наибольшие значения, полученные для каждого канала во всех диапазонах измерений, приведенных к верхней границе диапазона измерений погрешности измерений не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

7.7.2 Определение основной приведенной к верхней границе диапазона измерений погрешности измерений силы постоянного тока осуществляется в следующей последовательности:

• 1) Модуль NL-4AO подключить в соответствии со схемой, приведенной на рис. 7.5а или модуль NLS-4AO в соответствии со схемой, приведенной на рис. 7.56 .

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Включить компьютер и запустить программу NLConfig, произвести настройку СОМ-порта в соответствии с п. 2.2.1 «Конфигуратор модулей серии NL» Руководства.

• 4) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 5) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 6) В окне настроек найденного модуля выбрать поверяемый диапазон.

• 7) Подать на входы поверяемого модуля с помощью калибратора силу постоянного тока в соответствии с таблицей 10 и поверяемым диапазоном.

Таблица 10 - испытательные сигналы, подаваемые на входы поверяемого модуля

• 8) Нажать кнопку «Старт».

• 9) Записать измеренные значения для каждого канала.

• 10) Повторить п.п 8)-9) 3-5 раз.

• 11) Рассчитать основную приведенную к верхней 1ранице диапазона измерений погрешность измерений напряжения постоянного тока по формуле (1) для каждого измерения

• 12) Выбрать наибольшую погрешность из рассчитанных в п.11) для каждого канала.

• 13) Повторить п.п. 6)-12) для каждого диапазона.

Результаты считают положительными, если полущенные наибольшие значения, полученные для каждого канала во всех диапазонах измерений, приведенных к верхней границе диапазона измерений погрешностей измерений не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

7.8 Определение метрологических характеристик модуля NL-4C, NLS-4C

• 7.8.1 Определение основной относительной погрешности измерений частоты следования импульсов осуществляется в следующей последовательности:

• 1) Модуль NL-4C подключить в соответствии со схемой, приведенной на рис. 7.6а или модуль NLS-4C в соответствии со схемой, приведенной на рис. 7.66 .

• 2) Подать питание на модуль и выдержать его в нормальных условиях не менее 30 минут.

• 3) Включить компьютер и запустить программу NLConfig, произвести настройку СОМ-порта в соответствии с п. 2.2.1 «Конфигуратор модулей серии NL» Руководства.

• 4) Произвести поиск модуля, нажав кнопку «Запуск поиска модулей на панели инструментов» в соответствии с п. 2.5. Руководства.

• 5) В основном окне программы NLConfig (см. рис. 2.1 в Руководства) открыть окно конфигуратора найденного модуля (двойным кликом на строке с найденным модулем).

• 6) Установить на выходе эталонного импульсного генератора сигнал в форме меандра

амплитудой 10В, скважностью 2 и частотой в соответствии с таблицей 11.

Таблица 11 - испытательные сигналы, подаваемые на входы поверяемого модуля

• 7) Включить в модуле режим частотомера, отправив команду %0101510600 в терминале программы NLConfig.

• 8) Провести измерение частоты отправив в терминале команду #01N, где N-номер поверяемого канала (от 0 до 3).

• 9) Перевести прочитанное значение из шестнадцатеричного представления в десятичное.

• 10) Повторить п. 9) 3-5 раз.

• 11) Рассчитать значение основной погрешности измерений частоты следования импульсов по формуле (7) для каждого измерения f ¹

  (7)

± 0,0002+--- -100

/•Т

У          ^J /

где f - измеряемая частота в Гц;

Т - время счета импульсов (1 с или 0,1 с.)

• 12) Выбрать наибольшую погрешность из рассчитанных в п.11).

• 13) Повторить п.п. 8)-12) для каждого диапазона.

• 14) Повторить п.п. 8)-13) для каждого канала.

Результаты считают положительными, если наибольшие значения, полученные для каждого канала во всех диапазонах измерений, приведенных к верхней границе диапазона измерений погрешностей измерений не превышают значений, представленных в таблице 1.

По окончании работы с модулем, перед закрытием окна конфигуратора, необходимо предварительно нажать кнопку «Стоп».

• 8.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 8.2 При положительном результате поверки выдается свидетельство о поверке и (или) наносится знак поверки в паспорт анализатора в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 8.3 При отрицательном результате поверки, выявленном при выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815.



  М. И. Чернышова

  А. В. Щетинин

Ведущий инженер отдела испытаний ООО «ИЦРМ» Инженер отдела испытаний ООО «ИЦРМ»

32
