СОГЛАСОВАНО

Генеральный директор

УТВЕРЖДАЮ

ПРИБОРЫ КОМБИНИРОВАННЫЕ ДЛЯ ИЗМЕРЕНИЯ

СИГНАЛОВ РЕЛЬСОВЫХ ЦЕПЕЙ МНОГОФУНКЦИОНАЛЬНЫЕ

ПК-РЦ-М

Методика поверки

4221-002-29279945-16 МП

2016 г.

Содержание

ИЗМЕРЕНИИ

1 Вводная часть

Настоящая методика устанавливает методы и средства первичной и периодических поверок (калибровок) приборов комбинированных для измерения сигналов рельсовых цепей многофункциональных ПК-РЦ-М РКУН.22.00.00.000 изготавливаемых ООО «НПФ «КОМАГ-Б» по ТУ 4221-002-29279945-16.

Приборы комбинированные для измерения сигналов рельсовых цепей многофункциональные ПК-РЦ-М (далее ПК-РЦ-М), предназначены для измерения напряжения и силы постоянного тока, напряжения, силы, частоты и сдвига фаз сигналов переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией, измерений сопротивления, ёмкости и индуктивности.

Основное применение ПК-РЦ-М: измерение параметров электрических сигналов при техническом обслуживании и ремонте систем автоматики и телемеханики, а также систем электропитания на железных дорогах и метрополитенах, на открытом воздухе и в ремонтных мастерских.

Интервал между поверками - три года.

К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство по эксплуатации на данное средство измерения и имеющих стаж работы по данному виду измерений не менее 1 года.

2 Операции поверки (калибровки)

Таблица 1 - Операции, выполняемые при проведении поверки (калибровки)

Наименование операции

X

Пункта

поверка (калибровка)

первичная

периодическая

Внешний осмотр

6.1

Да

Да

Опробование                     >

6.2

Да

Да

Проверка основных погрешностей измерения среднеквадратического значения синусоидального напряжения и частоты переменного тока

6.3

Да

Да

Проверка основной погрешности измерения напряжения постоянного тока

6.4

Да

Да

Проверка основных погрешностей измерения среднеквадратического значения напряжения переменного тока, частоты несущей и частоты модуляции сигнала сложной формы с амплитудной, манипуляцией (ТРЦ)

6.5

Да

Да

Проверка основных погрешностей измерения среднеквадратического значения напряжения и частоты несущей сигнала переменного тока сложной формы с кодоимпульсной манипуляцией и временных интервалов кодоимпульсных последовательностей

6.6

Да

Да

Проверка основных погрешностей измерения среднеквадратического значения напряжения и частоты несущей сигнала переменного тока сложной формы с фазоразностной манипуляцией (АЛС-ЕН).

6.7

Да

Проверка основной погрешности измерения частоты и среднеквадратического значения напряжения переменного тока сложной формы с частотной манипуляцией (КРЛ).

6.8

Да

Да

Проверка основных погрешностей измерения среднеквадратического значения силы переменного тока (с токовым шунтом)

6.9

Да

Да

Проверка основной погрешности измерения силы постоянного тока

6.10

Да

Да

Проверка основной погрешности измерения среднеквадратического значения силы переменного тока индуктивным методом

6.11

Да

Да'

Проверка основной погрешности измерения амплитуды напряжения в режиме осциллографа.

6.12

Да

Да

Проверка основной погрешности измерения силы тока в режиме осциллографа

6.13

Да

Да

Проверка основной погрешности измерения временного интервала в режиме осциллографа

6.14

Да

Да

Проверка основных погрешностей измерения частоты и среднеквадратического значения напряжения и силы тока в режимах измерителя спектра

6.15

Да

Да

Проверка основ, погрешности измерения сдвига фаз

6.16

Да

Да

Проверка основной погрешности измерения импеданса пассивных электрических цепей

6.17

Да

Да

Проверка основной погрешности преобразования выходного напряжения токовых'клещей в силу тока

6.18

Да

Да

3 Средства поверки

Таблица 2 - Средства поверки

Воспроизводимые величины

Диапазон j

Погрешность

. Рекомендуемый тип |

Напряжение и сила переменного тока

Напряжение, В

0,003 -400 :

± 0,3 %

Сила тока, измерение шунтом,А

0,05-10   |

= 1,0 %

Калибратор

; Сила тока, индуктивный метод

‘ 0,1-20 i

универсальный

Частота, Гц

6-8000 j

1

± (0.05 %F+ 0.1 Гц) где F - уст. частота

Н4-11

Напряжение и сила постоянного тока

Напряжение, В

0,004 -600

± 0,3 %

Калибратор

Сила тока, А

0,05-10

±1%

универсальный Н4-11

Напряжение переменного тока синусоидальное с кодоимпульсной манипуляцией

Напряжение несущей, В

0,1-150

± 0,5 %

Калибратор универсальный Н4-11

Частота несущей, Гц

20-100

± 0,1 Гц

Период манипуляции, с

1,5-2,2

±2 мс

Длительность импульса и паузы, с

0,1-1,0

±1 мс

Длительность паузы, с

1,0-2,0

±2 мс

Напряжение переменного тока синусоидальное с фазоразностной манипуляцией

Напряжение несущей, В

0,003 -150

± 0,5 %

Калибратор универсальный Н4-11

Частота несущей, Гц

170-180

±0,1

Сдвиг фазы,... °

± 180

±0,3

Число периодов манипуляции

16-64

-

Напряжение переменного тока синусоидальное с амплитудной манипуляцией

Напряжение несущей, В

0,003 -150

± 0,5 %

Калибратор

Частота несущей, Гц

400-6000

±0,3

универсальный

Частота модуляции, Гц

8 и 12

±0,1

Н4-11

Напряжение переменного

■ тока синусоидальное с частотной манипуляцией

Напряжение несущей, В

0,003 -150

± 0,5 %

Калибратор

Частота несущей, Гц

400-1000

±0,1

универсальный

Частота девиации, Гц

0-15

±0,1

Н4-11

Напряжение и сила тока спектральных составляющих и сдвиг фаз

Напряжение несущей, В*

40-150

± 0,3 %

Сила тока, А

0,05-1*

±1 %

Частота, Гц

50*

± 0,3 Гц

Калибратор

Частота гармоник, Гц*

100-2000

± 0,3 Гц

Ресурс-К2

Количество гармоник

1-40

-

Сдвиг фаз

±180°

±0,3°

Курсорные

измерения в режиме осциллографа

Временной интервал

1 мс - 8,0 с

±0,05 мс

Генератор импульсов

Г5-60

Импеданс пассивных электрических цепей

Сопротивление, Ом

1-Ю3

105-10б

|    Кл.0,2/6*10‘6

j       Кл.0,02

Магазин сопротивлений РЗЗ Магазин сопротивлений Р403

Ёмкость, мкФ

lO^-l мкФ

1-100

!     = од %

± 0,5 %

Магазин ёмкостей    i

1 Р5025                   ,

Индуктивность, мГн            !

0,01- 500

± 0,2 %

1 Меры индуктивности

1 образцовые L-0170-2,

6.2 Опробование

Опробование следует проводить согласно указаниям «Руководства по эксплуатации прибора ПК-РЦ» в следующей последовательности:

  • - включить прибор и проверить соответствие версии программного обеспечения, загруженной в прибор, с записью в формуляре.

  • - проверить напряжение аккумуляторной батареи по индикатору, при необходимости произвести зарядку аккумулятора;

  • - проверить правильность установки системных часов, при необходимости произвести их корректировку;

  • - подключить кабель измерения напряжения к входу Вх1 прибора и к выходу напряжения калибратора Н4-11. Настроить вход Вх1 для работы в режиме измерения напряжения переменного тока, и установить на выходе калибратора сигнал ТРЦ 425/8 с напряжением несущей 1,0 В переменного тока. Проконтролировать напряжение сигнала в полосе частот и правильность его декодирования в режиме «измеритель РЦ», полное напряжение сигнала в режиме мультиметра, напряжение сигнала и частоты спектральных составляющих в режимах «измеритель спектра» и «измеритель спектра графический» и наличие осциллограммы, соответствующей сигналу в режиме «осциллограф». Результаты измерений сохранить;

  • - подключить кабель измерения тока к входу Вх 2 прибора и к выходу тока калибратора. Настроить вход Вх2 для работы в режиме измерения силы переменного тока, и установить на выходе калибратора сигнал АЛС-Н (код Ж, частота несущей 25 Гц) с током несущей ~1,0 А. Проконтролировать аналогично работоспособность прибора при измерении силы тока сигналов сложной формы. Результаты измерений сохранить в архиве прибора;

  • - произвести пробное чтение результатов измерений из архива прибора с помощью режима Архив;

При грубых отклонениях показаний поверяемый прибор бракуется и подлежит ремонту.

6.3 Проверка основных погрешностей измерения среднеквадратического значения синусоидального напряжения переменного тока и его частоты.

Входы Вх 1 и Вх 2 ПК-РЦ-М кабелями измерения напряжения из его комплекта поставки, соединить с выходом напряжения калибратора Н4-11.

Подготовить прибор ПК-РЦ-М к измерению, а калибратор к воспроизведению напряжения переменного тока. На выходе калибратора последовательно устанавливать значения напряжения и частоты указанные в таблице 3 и фиксировать значения напряжения и частоты на ЖКИ прибора ПК-РЦ-М в режимах мультиметра и измерителя спектра по обоим каналам

Таблица 3

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Напряжение,

Частота, Гц

Напряжение, В

Частота, Гц

В

Минимум

максимум

Минимум

Максимум

6

5,9

6,1

25

24,9

25,1

50

49,9

50,1

1,0

175

0,99     j

1,01

174,9

1      175,1

480

479,9      1

|     480,1

1000

1 1

I      999,9      1

1 1000,1 |

3000

1

1

к

2999,9     I

3000,1     1

1

7995

7994,9 i

7995,1     1

Таблица 3 - продолжение

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М     I

Напряжение,

Частота, Гц

Напряжение, В     1

s         Частота, Гц         •

В

Минимум !

; максимум 1

1 Минимум |

Максимум

0,003

0,0027    '

-    0,0033

399,5

400,5

0,01

0,0097

0,0107

0,15

0,135

0,165

10,0

400

9,9

1 10,1 1

1

100,0

99

1 101

399,9

400,1

200,0

198

| 202

400,0

396

|     404

Результаты поверки по пункту 6.3 считаются положительными, если показания прибора ПК-РЦ не выходят за пределы, указанные в таблице 3.

  • 6.4 Проверка основных погрешностей измерения напряжения постоянного тока. Подготовить прибор ПК-РЦ-М к работе в режиме измерение напряжения постоянного тока, а калибратор в режиме воспроизведения напряжения постоянного тока.

На выходе калибратора последовательно устанавливать значения напряжения указанные в таблице 4, произвести установку нуля щупа и фиксировать значения напряжения на табло прибора ПК-РЦ-М в режиме мультиметра по обоим каналам.

Таблица 4

Устанавливаемые значения напряжения, В

Предельно допускаемые показания ПК-РЦ-М, В

минимум

Максимум

+0,01

+0,0085

+0,0115

-0,01

-0,0115

-0,0085

+0,1

+0,098

+0,102

-0,1

-0,102

-0,098

+1,0

+0,99

+1,01

-1,0

-1,01

-0,99

+10,0

+9,9

+10,1

-10,0

-10,1

-9,9

+100,0

+99

+101

-100,0

-101

-99

+600,0

+594

+606

-600,0

-606

-594

Результаты поверки по пункту 6.6 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 4.

  • 6.5 Проверка основных погрешностей измерения среднеквадратического значения напряжения переменного тока, частоты несущей и частоты модуляции сигнала сложной формы с амплитудной манипуляцией (ТРЦ).

Подготовить прибор ПК-РЦ-М к измерению напряжения переменного тока, а калибратор к работе в режиме воспроизведения напряжения переменного тока с амплитудной манипуляцией.

На выходе калибратора последовательно устанавливать среднеквадратическое значение напряжения несущей (СКЗн), частоты модуляции/;, и частоты заполнения fH , указанные в таблице 3 и фиксировать на ЖКИ прибора в режимах измерителя РЦ и мультиметра по обоим каналам:

  • - частоту модуляции /, и частоту несущей/,;

  • - среднеквадратическое значение напряжения переменного тока сигнала сложной формы с амплитудной манипуляцией* (СКЗам/

Проверяемые точки j Предельно допускаемые показания ПК-РЦ-М

СКЗн/СКЗам

часто-

та, Гц /„//л,

Частота, Гц

СКЗам, В             ]

л

f,

Режим РЦ

Режим     •

мультиметра i

мин

макс

мин

макс

мин :

макс

мин

макс !

0,0042/0,003

425/12

424,5

425,5

11,5

12,5

0,00255 i

0,00327

0,00264

0,00336 1

425/8

424,5

425,5

7,5

8,5

0,1414

475/12

474,5

475,5

11,5

12,5

0,0947

0,0993

0,098

0,102

(0,1)

475/8

474,5

475,5

7,5

8,5

575/12

574,7

575,3

11,7

12,3

575/8

574,7

575,3

7,7

8,3

1,4142/1,00

725/12

724,7

725,3

11,7

12,3

0,9497

0,9903

0,98

1,02

725/8

724,7

725,3

7,7

8,3

775/12

774,7

775,3

11,7

12,3

775/8

774,7

775,3

7,7

8,3

14,142/10,00

4550/12

4549,7

4550,3

11,7

12,3

9,4997

9,9003

9,8

10,2

4550/8

4549,7

4550,3

7,7

8,3

5000/12

4999,7

5000,3

11,7

12,3

141,42/100,0

5000/8

4999,7

5000,3

7,7

8,3

94,9997

99,0003

98

102

5550/12

5549,7

5550,3

11,7

12,3

5550/8

5549,7

5550,3

7,7

8,3

Результаты поверки по пункту 6.3 считаются положительными, если показания прибо

Таблица 6

Режим

Код

Проверяемые

точки

Предельно допускаемые показания ПК-РЦ-М

калибратора

сигнала

Напряжение,

Частота,

Напряжение, В

Частота, Гц

I

1

В

Гц

минимум

максимум

минимум

максимум

мз          !

1 «3»

0,1

0,0985

0,1015

М4         |

| «Ж»

1

25

0,985

1,015

24,5

25,5

М5         |

«КЖ»

10

9,85

10,15

мз          I

! «з»

100 1

1

i

98,5

101,5

М4         !

i «Ж» i

i 120       1

i 75

118,2 '

;    i2i,8

74,5    !

!     75,5

М5         :

; «КЖ» 1

1       150       !

[                                                                                                                          i

1                                                                        1

1    147,7    1

!     152,3     1

1

( 1

ра не выходят за пределы, указанные в таблице 3.

6.6 Проверка основных погрешностей измерения среднеквадратического значения напряжения и частоты несущей сигнала переменного тока сложной формы с кодоимпульсной манипуляцией (без учета пауз) и временных интервалов кодоимпульсных последовательностей (АЛСН).

Подготовить прибор ПК-РЦ-М к измерению напряжения переменного тока а калибратор к работе в режиме воспроизведения напряжения переменного тока с кодоимпульсной манипуляцией.

На выходе калибратора последовательно устанавливать кодовые сигналы “3”,”Ж“ и “КЖ “ со значениями напряжения и частоты (по показаниям частотомера) указанными в таблице 6 и фиксировать на ЖКИ прибора по обоим каналам в режиме измерителя РЦ значения напряжения и частоты несущей кодовых сигналов в соответствии с таблицей 6 и длительности импульсов (И), пауз (П) и периода (Т) кодоимпульсных последовательностей в соответствии с таблицами 7 и 7.1.

Код

Частота

25 Гц

Предельно допускаемые показания ПК-РЦ-М Длительность и импульсов (И), пауз (П) и периода (Т) кодоимпульсной последовательности, мс

И1

П1

И2

П2

из

пз

Т

«3»

Калибратор

350±1

12С

)±1

24С

)±1

12С

)±1

24С

)±1

79С

)±1

186<

1±2

Показания

ПК-РЦ-М

мин

макс

1

макс

1

макс

мин

макс

мин

макс

МИН

макс

МИН

макс

344

356

114

126

234

246

114

126

234

246

784

796

1854

1866

«ж»

Калибратор

350±1

120±1

600±1

790±1

1860±2

Показания

ПК-РЦ-М

мин

мин

макс

мин

: макс

мин

макс

мин

макс

МИН

макс

МИН

макс

344

356

114

126

594

606

784

796

-

-

-

-

1854

1866

«кж»

Калибратор

300±1

630±1

300±1

630±1

-

-

1860±2

Показания

ПК-РЦ-М

мин

макс

мин

макс

мин

макс

мин

мин

макс

§

макс

мин

макс

294

306

624

636

294

306

624

636

-

-

-

-

1854

1866

Таблица7.1

Код

Частота 50 и 75 Гц

Предельно допускаемые показания ПК-РЦ-М Длительность и импульсов (И), пауз (П) и периода (Т) кодоимпульсной последовательности, мс

И1

П1

И2

П2

из

пз

т

«3»

Калибратор

350±1

120±1

240±1

120±1

240±1

790±1

1860±2

Показания ПК-РЦ-М

мин

макс

и я S

макс

мин

i

макс

мин

макс

мин

макс

мин

макс

мин

макс

347

353

117

123

237

243

117

123

237

243

787

793

1854

1866

«ж»

Калибратор

350±1

120±1

600±1

790±1

-

-

1860±2

Показания ПК-РЦ-М

мин

й

мин

о

§

мин

макс

мин

макс

§

макс

мин

макс

МИН

макс

347

353

117

123

597

603

787

793

-

-

-

-

1854

1866

«кж

»

Калибратор

300±1

630±1

300±1

630±1

-

-

1860±2

Показания

ПК-РЦ-М

МИН

макс

мин

I

: макс

мин

мин

макс

мин

макс

мин

макс

мин

макс

297

303

627

633

297

303

627

633

-

-

-

-

1854

1866

Результаты поверки по пункту 6.6 считаются положительными, если пказания прибора не выходят за пределы, указанные в таблицах 6, 7 и 7.1.

  • 6.7 Проверка основных погрешностей измерения среднеквадратического значения напряжения и частоты несущей сигнала переменного тока сложной формы с фазоразностной манипуляцией (АЛСЕН).

На выходе калибратора последовательно устанавливать ФМ-сигналы с значениями напряжения, частоты (по показаниям частотомера) и с числом периодов манипуляции указанными в таблице 8 и фиксировать на ЖКИ прибора по обоим каналам в режимах мультиметра и измерителя РЦ значения напряжения и частоты.

Режим калибратора

Поверяемые точки

Предельно допускаем.ые показания ПК-РЦ-М

Напряжение, В

Частота,

Гц

Напряжение, В

Частота, Гц

Мин.

Макс.

Мин.

Макс.

М616'

0,003

174

0,0027

0,0033

173,5

174,5

Мб 24

од

0,0977

0,1023

Мб 32

1

0,98

1,02

Мб 48

10

9,8

10,2

Мб 64

100

98

102

Мб 64

150

147

153

Результаты поверки по пункту 6.7 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 8.

  • 6.8 Проверка основных погрешностей измерения частоты и среднеквадратического значения напряжения сигнала переменного тока сложной формы с частотной манипуляцией (КРЛ).

На выходе калибратора последовательно устанавливать ЧМ-сигналы со значениями напряжения, частоты несущей (по показаниям частотомера) и частоты девиации указанными в таблице 9 и фиксировать измеренные значения напряжения, частоты несущей и частоты девиации в режимах мультиметра и измерителя РЦ.

Таблица 9

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Напряжение, В

Частота, Гц

Частота девиации,

Гц

Напряжение, В

Частота, Гц

Несущая

Девиация

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

0,003

475

±6

0,0027

0,0033

474,5

475,5

±5,5

±6,5

0,01

575

±8

0,0097

0,0103

574,5

575,5

±7,5

±8,5

од

625

±11

0,098

0,103

624,5

625,5

±10,5

±11,5

1

725

±9

0,98

1,02

724,7

725,3

±8,5

±9,5

10

825

±6

9,8

10,2

824,7

825,3

±5,5

±6,5

100

875

±12

98-

102

874,7

875,3

±11,5

±12,5

150

925

±13

147

153

924,7

925,3

±12,5

±13,5

Результаты поверки по пункту 6.8 считаются положительными, если показания прибора не выходят за пределы, указанные в таблице 9.

  • 6.9 Проверка основной погрешности измерения среднеквадратического значения силы переменного тока с токовым шунтом.

Выход тока калибратора с помощью кабеля измерения тока, из комплекта поставки, соединить со входом 1 прибора ПК-РЦ-М. Подготовить прибор к работе в режиме мультиметра (измерение переменного тока), а калибратор в режиме воспроизведения переменного тока. На выходе калибратора последовательно устанавливать значения тока и частоты (по показаниям частотомера), указанные в таблице 10 и фиксировать по обоим каналам значения тока и частоты на ЖКИ прибора.

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Сила тока, А

частота, Гц

Сила тока, А

Частота, Гц

минимум

Максимум

минимум

Максимум

1,0

8

0,968

1,032

7,7

8,3

325

324,7

325,3

720

719,9

720,3

1000

999,9

1000,3

3000

2999,9

3000,3

8000

7999,9

8000,3

0,005

400

0,003

0,007

399,5

400,5

0,05

0,047

0,054

0,1

0,095

0,105

399,7

400,3

0,5

0,483

0,517

5,0

4,848

5,152

10,0

9,68

10,32

Результаты поверки (калибровки) по пункту 6.9 считаются положительными, если показания результаты поверки удовлетворительны, если показания прибора не выходят за пределы, указанные в таблице 10.

  • 6.10 Проверка основной погрешности измерения постоянного тока.

Подготовить прибор ПК-РЦ-М к работе в режиме мультиметра (измерение постоянного тока), а калибратор в режиме воспроизведения постоянного тока.

На выходе калибратора последовательно устанавливать значения тока указанные в таблице 11 и фиксировать по обоим каналам значения тока на ЖКИ прибора ПК-РЦ-М.

Таблица 11_________________________________________________________________________

Устанавливаемые значения постоянного тока, А

Предельно допускаемые показания ПК-РЦ-М, А

минимум

максимум

+0,005

+0,00455

0,00545

-0,005

-0,00545

-0,00455

+0,01

+0,0094

+0,0106

-0,01

-0,0106

-0,0094

+0,1

+0,0967

+0,1033

-0,1

-0,1033

-0,0967

+1,0

+0,97

+1,03

-1,0

-1,03

-0,97

+10,0

+9,7

+10,3

-10,0

-10,3

-9,7

Результаты поверки (калибровки) по пункту 6.10 считаются положительными, если показания прибора не выходят за пределы, указанные в таблице 11.

  • 6.11 Проверка основной погрешности измерения среднеквадратического значения силы переменного тока индуктивным методом (с внешними индуктивными преобразователями тока).

Выход тока калибратора с помощью провода 4мм5 подключить последовательно к имитатору рельсовой цепи (отрезок рельса типа Р65 длиной 1,5...2 м). Индуктивные преобразователи установить на рельс и подключить их с помощью кабеля индуктивных датчиков ко входу 1 прибора ПК-РЦ-М. Подготовить прибор ПК-РЦ-М к работе в режиме мультиметра (измерение переменного тока индуктивным методом,, а калибратор в режиме воспроизведения переменного тока.

На выходе калибратора последовательно устанавливать значения тока указанные в таблице 12 и фиксировать значения тока и частоты на ЖКИ прибора ПК-РЦ-М. Повторить измерения, подключив индуктивные датчики к входу 2 ПК-РЦ-М.

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Сила тока, А

Частота, Гц

Сила тока, А

частота, Гц

минимум

максимум

минимум

максимум

0,1

20

0,095

0,105

19,5

20,5

0,5

80

0,475

0,525

79,5

80,5

5,0

175

4,75

5,25

174,5

175,5

10,0

420

9,5

10,5

419,5

420,5

20,0

1000

19

21

999,5

1000,5

Результаты поверки (калибровки) по пункту 6.11 считаются положительными, если показания прибора не выходят за пределы, указанные в таблице 12.

  • 6.12 Проверка основной погрешности измерения амплитуды сигнала при измерении напряжения в режиме осциллографа.

Подготовить прибор ПК-РЦ к работе в режиме осциллографа (измерение напряжения постоянного тока), а калибратор в режиме воспроизведения напряжения постоянного тока. На выходе калибратора последовательно устанавливать значения напряжения, указанные в таблице 13 и фиксировать на ЖКИ прибора ПК-РЦ-М по обоим каналам значения напряжения постоянного тока и напряжение импульсов кодовых сигналов под одним из курсоров.

Таблица 13

Тип сигнала

Поверяемые точки

Предельно допускаемые показания ПК-РЦ-М

напряжение, В

Коткл.

В/д*

Напряжение +

минимум

максимум

Постоянное напряжение

0,01

0,005

0,0097

0,0103

0,1

0,05

0,097

0,103

600

200

588

612

Код «3»

1,0

0,5

0,97

1,03

Код «Ж»

10

5,0

9,7

10,3

Код «КЖ»

100

50

97

103

Постоянное напряжение

-0,01

0,005

-0,0103

-0,0097

-0,1

0,05

-0,103

-0,097

-600

200

-612

-588

Код «3»

-1,0

0,5

-0,103

-0;097

Код «Ж»

-10

5,0

-1,03

-0,97

Код «КЖ»

-100

50

-10,3

-9,7

*) Коэффициенты отклонения (Коткл) при измерении напряжения в режиме осциллографа, В/д: 0,001; 0,002; 0,005;0,01;0,02;0,05;0,1;0,2;0,5; 1,0; 2,0; 5,0; 10;20; 50; 100; 200.

Результаты поверки (калибровки) по пункту 6.12 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 13.

  • 6.13 Проверка основной погрешности измерения амплитуды сигнала при измерении силы тока в режиме осциллографа.

Подготовить прибор ПК-РЦ-М к работе в режиме осциллографа (измерение силы постоянного тока), а калибратор в режиме воспроизведения силы постоянного тока. На выходе калибратора последовательно устанавливать значения напряжения, указанные в таблице 14 и фиксировать на ЖКИ прибора ПК-РЦ-М по обоим каналам значения силы постоянного тока и амплитуды импульсов тока кодовых сигналов под одним из курсоров.

Режим

Калибратора

Тип сигнала

Поверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Сила тока, А

Коткл

А/д*

Сила тока, А

минимум

максимум

Постоянный ток

0,01

0,02

0,00988

0,0112

0,05

0,02

0,0488

0,0512

ОД

0,05

0,097

0,103

10

5,0

9,7

10,3

30

10,0

29,4

30,6

-0,01

0,02

-0,0112

-0,00988

-0,05

0,02

-0,0512

-0,0488

-0,1

0,05

-0,103

-0,097

-10

5,0

-10,3

-9,7

-30

10,0

-30,6

-29,4

М3

Код «3»

0,5

0,2

0,488

0,512

-0,5

-0,512

-0,488

М4

Код «Ж»

1,0

0,5

0,97

1,03

-1,0

-1,03

-0,97

М5

Код «КЖ»

5,0

2,0

4,88

5,12

-5,0

-5,12

-4,88

*)коэффициенты отклонения при измерениии амплитудных значений тока в режиме осциллографа, А/д: 0,02; 0,05; ОД; 0,2; 0,5; 1,0;2,0;5,0;10,0;

Результаты поверки (калибровки) по пункту 6.13 считаются положительными, если показания прибора не выходят за пределы, указанные в таблице 14.

6.14 Проверка основной погрешности измерения временного интервала в режиме осциллографа.

Выход генератора импульсов Г5-60 кабелями измерения напряжения из комплекта ПК-РЦ-М, подключить к входам Вх1 и Вх2 прибора.

Подготовить прибор ПК-РЦ-М к работе в режиме осциллографа (измерение напряжения постоянного тока), а генератор в режиме 2. Настроить генератор на воспроизведение импульсов амплитудой 1,0 В. На выходе генератора последовательно устанавливать значения длительности импульсов и период их повторения указанные в таблице 15 и определять с помощью курсоров значения длительности импульсов на ЖКИ прибора ПК-РЦ-М по каждому из каналов.

Таблица 15

Проверяемые точки

Кр, мс/д

Предельно допускаемые показания ПК-РЦ-М временной интервал, мс

Длительность импульса, мс

Период повторения, мс

импульс

период

импульс

период

минимум

максимум

минимум

максимум

1,0

2,0

0,25

0,5

0,985

1,015

1,97

2,03

4,0

10,0

1,0

2,5

3,94

4,06

9,85

10,15

20,0

40,0

5,0

10

19,7

20,3

39,4

40,6

100,0

200,0

25

50

98,5

101,25

197

203

400,0

1000,0

100

250

394

406

985

1015

2000,0

6000,0

500

1000

1970

2030

5940

6060

*) коэффициенты развертки (Кр) при измерении временного интервала в режиме осциллографа, мс/д: 0,01 ;0,025;0,05;0,1 ;0,25;0,5; 1,0; 2,5; 5,0; 10;25; 50; 100; 250;500;1000

Результаты поверки (калибровки) по пункту 6.14 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 15.

  • 6.15 Проверка основных погрешностей измерения частоты и среднеквадратического значения (курсорные измерения) напряжения и силы тока составляющих спектра в режимах измерителя спектра.

Поскольку при измерение сила переменного тока индуктивным преобразователем или клещами преобразуется в напряжение, поверка осуществляется только для напряжения.

Выход генератора импульсов Г5-60 с помощью кабеля измерения напряжения, из комплекта поставки ПК-РЦ-М, подключить ко входам Вх1 и Вх2 прибора. Подать на вход прибора прямоугольный импульс амплитудой 1 В частотой 100 Гц и со скважностью 2 и контролировать в режимах измерителя спектра (таблица) и измерителя спектра графического по обоим каналам наличие основной гармоники и 29 нечетных спектральных составляющих с частотами 100, 300, 500, 700-100х(2п-1)-5900 Гц согласно таблице 16.

Таблица 16.

№ Гармоники

Заданное значение

Гц

Предельно допускаем, показания при измерении частоты, Гц (анализатор спектра)

Предел измерения Гц/д

Предельно допускаем, показания при измерении частоты, Гц (анализатор спектра графический)

мин

макс

Мин

макс

1

100

99,9

100,1

2

99,88

100,12

7

700

699,9

700,1

5

699,7

700,3

13

1300

1299,9

1300,1

12

1299,3

1300,7

21

2100

2099,9

2100,1

25

2098,6

2101,4

29

2900

2899,9

2999,1

50

2897

2103

35

3500

3499,9

3500,1

100

3494

3506

41

4100

4099,9

4100,1

200

4088

4112

49

4900

4899,9

4900,1

400

4876

4924

57

5700

5699,9

5700,1

800

5652

5724

Выход напряжения калибратора Н4-11 с помощью кабелей измерения напряжения из комплекта поставки ПК-РЦ-М, соединить с входами Вх 1 и Вх 2.

Подготовить прибор ПК-РЦ-М к измерению напряжения переменного тока, а калибратор в режиме воспроизведения напряжения переменного тока. На выходе калибратора последовательно устанавливать значения напряжения и частоты (по показаниям частотомера) указанные в таблице 17 и фиксировать значения напряжения и частоты на ЖКИ прибора в режиме измерителя спектра графического по обоим канала на пределе измерения частоты 2 Гц/д.

Предельно допускаемые результаты курсорных измерений

Таблица 17________

Заданное

значение

Напряжение, В

Частота, Гц

Напряжение, В

Частота, Гц

минимум

максимум

минимум

Максимум

1,0

6

0,97

1,03

5,8

6,2

1000

999,8

1000,2

4000

3999,8

4000,2

8000

7999,8

8000,2

0,003

400

0,0027

0,0033

399,5

400,5

100

97

103

399,8

400,2

400

396

404

Результаты поверки (калибровки) по пункту 6.15 считаются положительными, если показания прибора не выходят за пределы, указанные в таблицах 17,18.

6.16 Проверка основной погрешности измерения сдвига фаз

Выходы напряжения фазы А калибратора Ресурс-КЗ с помощью кабеля измерения напряжения соединить с входом Вх1 прибора, а выход тока с помощью кабеля измерения тока ко входу Вх2 прибора. Настроить прибор на измерение напряжения по каналу 1 и силы переменного тока по каналу 2 в режиме измерителя сдвига фаз с синхронизацией по каналу 1.

Выбрать страницу «Фазы (А,В,С)» калибратора (рис.2) и, при фазных напряжениях 220 В и частоте 50 Гц, последовательно задавать ток и фазовый угол в согласно таблице 19 контролировать на ЖКИ прибора фазовый сдвиг между напряжением канала 1 и током канала 2.

"Характеристики 3-х фазного испытательного сигнала

Номинальное значение, В

Напряжение                       ~|

ЕЕИЗ Частота, Гц |50.003 |

Действующее значение.В Отклонение.

Фазовый

Згол

1220.000 |

[220.000 |

jo.ooo |

[0.000 |

|0.000° |

1-120.000°!

Ток

Номинальное значение,А

Действующее значение,А Отклонение.

X Фазовый

угол

I5.000    |

(5.000     |}

lo.ooo ]

jo.ooo |

|0.000° |

l|o.ood° |

| Поверка измй'ителя'в режиме счетчика электрической энергии |

Длительность ____________ Количество __________.

интервала |Ю       | энергии, (9.167    |

вромони, сок.                  Вт’Ч

00

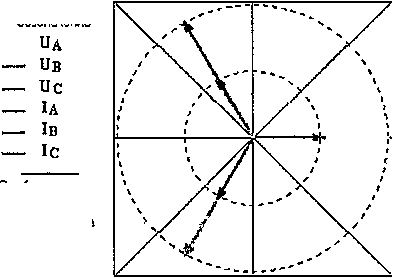

Векторное изображение характеристик

Цветовое обозначение

Режимы измерения

Мощность ЦЦ1, ‘-а| I Энеря         I —Г—I рЕм

Отображать на графике pl Напряжение РПок

[____________________________________________________

Параметры / Фаза | фаза А | Фаза В | Фаза С | Сумма |

, Г Г

___________________________работы, cgn. L

Мощность основной гармоники       |

Активная, Вт Реактивная, вар Полная. В А

; ^Напряжение/Ток/Ф аза/Фазы [А, В,   Гармоники/Фазовые углы/Грзфики напряжения и тока/Провалы и перенапряжения/■ - ~

Рис 2 Фазы калибратора А, В и С. Таблица 18

Проверяемые точки

Предельно д< показания П

опускаемые

ЕС-РЦ-М, 0

Сила тока, А

Фазовый угол, °

Минимум

Максимум

0,1; 0,5; 1; 2; 5

+90

+89

+91

1

+45

+44

+46

+30

+29

+31

+15

14

+16

+2

+1

+3

0

-1

+1

-15

-16

-14

-30

-31

-29

-45

-46

-44

-90

-91

-89

-120

-121

-119

-180

-181

-179

+120

+119

-121

Результаты поверки (калибровки) по пункту 6.16 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 19.

6.17 Проверка основных погрешностей измерений резисторов, ёмкостей, индуктивностей.

Подключить ПК-РЦ-М к магазину сопротивлений, установить на нем значения ёмкостей, соответствующие измеряемым значениям (таблица 20) и провести измерения.

Подключить ПК-РЦ-М к магазину ёмкостей, установить на нем значения ёмкостей, соответствующие измеряемым значениям (таблица 20) и провести измерения.

Подключить к ПК-РЦ-М, катушки индуктивности, соответствующие измеряемым значениям (таблица 20), из комплектов №1 и №2, и провести измерения.

Таблица 19

Сопротивление, Ом

Индуктивность, мГн

Ём-кость, мкФ

Предельно допускаемые показания ПК-РЦ-М

Сопротивление,

Ом

Индуктивность, мГн

Ёмкость, мкФ

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

1,0

5

0,001

0,99

1,01

4,85

5,15

0,00097

0,00103

10,0

10

0,01

9,9

10,1

9,7

10,3

0,0097

0,0103

100,0

20

0,1

99

101

19,4

20,6

0,097

0,103

1000,0

50

1

990

1010

48,5

51,5

0,97

1,03

10000,0

100

10

9900

10100

97

103

9,7

10,3

100000,0

200

100

99000

101000

97

206

97

‘ 103

1000000,0

500

-

990000

1010000

485

515

-

-

‘Результаты поверки (калибровки) по п. 6.17 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблице 2

6.18 Проверка основных погрешностей измерений силы тока клещами

На вход подключения к ПК-РЦ-М для подключения клещей токовых подаётся напряжение, имитирующее выходное напряжение клещей при измерении силы постоянного (таблица 21) и переменного (таблица 22) тока. Если показания ПК-РЦ-Мнаходятся в пределах указанных предельно допустимых значений -результат поверки удовлетворительный.

Таблица 20-

силы постоянного тока клещами

Проверяемые точки

Предельно допускаемые показания силы постоянного тока, А при коэфициентах преобразования

Напряжение на выходе клещей, мВ

100мВ/А

ЮмВ/А

1 мВ/А

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

1

0,0099

0,0101

0,099

0,101

0,99

1,01

-1

-0,0101

-0,0099

-0,101

-0,099

-1,01

-0,99

10

0,099

0,101

0,99

1,01

9,9

10,1

-10

-0,101

-0,099

-1,01

-0,99

-10,1

-9,9

100

0,99

1,01

9,9

10,1

99

101

-100

-1,01

-0,99

-10,1

-9,9

-101

-99

1000

9,9

10,1

99

101

990

1010

-1000

-10,1

-9,9

-101

-99

-1010

-990

2000

19,8

20,2

198

202

1980

2020

-2000

-20,2

-19,8

-202

-198

-2020

-1980

Таблица 21- измерение силы переменного тока клещами

Проверяемые точки

Предельно допускаемые показания ПК-РЦ-М

Напряжение, мВ

Частота, Гц

)

Частота, Гц (отклонение ±0,1 Гц)

Сила тока, А

при коэффициентах преобразования

100мВ/А

ЮмВ/А

1 мВ/А

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

Мин.

Макс.

1

6

5,9

6,1

0,0099

0,0101

0,099

0,101

0,99

1,01

10

50

49,9

50,1

0,099

0,101

0,99

1,01

9,9

10,1

100

1000

999,9

1000,1

0,99

1,01

9,9

10,1

99

101

1000

4000

3999,9

4000,1

9,9

10,1

99

101

990

1010

2000

8000

7999,9

8000,1

19,8

20,2

198

202

1980

2020

Результаты поверки (калибровки) по пункту 6.18 считаются положительными, если показания прибора ПК-РЦ-М не выходят за пределы, указанные в таблицах 20 и 21.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ (КАЛИБРОВКИ)

При положительных результатах поверки (калибровки) на корпус прибора наносится оттиск поверительного клейма, в формуляр прибора заносятся данные о фактической максимальной погрешности в каждом из режимов измерения и производится запись о годности прибора ПК-РЦ-М к эксплуатации или выдается свидетельство поверки (калибровки).

При отрицательных результатах поверки (калибровки) прибор не допускается к дальнейшему применению, в формуляр вносится запись о непригодности его к эксплуатации или оформляется извещение о непригодности и прибор направляется в ремонт.

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
