Методика поверки «Устройства контроля температуры УКТ» (ЕИЖА.468213.679 МП)

Генеральный директор

УТВЕРЖДАЮ

Методика поверки

ЕИЖА.468213.679 МП г. Видное

2017 г.

Содержание

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

ВВОДНАЯ ЧАСТЬ

• 1.1 Настоящая методика поверки распространяется на устройства контроля температуры УКТ (далее - устройства) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять устройства, принятые отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять устройства в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации устройств, но не реже одного раза в год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки устройство бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

3.2 Допускается применение других средств поверки, обеспечивающих

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на устройства и применяемые средства измерений.

• 5.2 При проведении поверки устройств должны приниматься меры по защите от статического электричества по ОСТ 92-1615-2013.

• 5.3 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80 %.

7 ПОДГОТОВКА К ПОВЕРКЕ

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

• - выдержать устройства в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации;

• - с кабелей, подключаемых к устройствоу, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

При проведении внешнего осмотра устройств проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на устройствое;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов).

Результат внешнего осмотра считать положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на устройствое соответствуют эксплуатационной документации, а также отсутствуют механические повреждения, способные повлиять на работоспособность устройствоа.

• 8.2 Опробование

Опробование проводить следующим образом:

• 1) подключить устройство к источнику питания постоянного тока. Подача напряжения питания осуществляется через соединитель «ПИТ», расположенный на лицевой панели;

• 2) установить значение напряжения электропитания постоянного тока устройства U_n, соответствующее нормальным условиям применения (28 В);

• 3) при наличии напряжения питания должен загореться индикатор «ПИТ» над соединителем «ПИТ»;

• 4) установить связь устройства с персональным компьютером (далее - ПК) по интерфейсу RS-485 через соединитель «RS», расположенный на лицевой панели.

Результат опробования считать положительным, если при наличии напряжения питания загорается индикатор «ПИТ» и устанавливается связь с ПК по интерфейсу RS-485.

• 8.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) устройств может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

При проверке внешнего программного обеспечения проверяется соответствие внешнего ПО протоколу информационного обмена (далее - ПИО) 643.05776739.17150-01 92 01, который поставляется в комплекте с устройством (по требованию заказчика).

Результат поверки считать положительным, если ПО соответствует всем условиям, изложенным в протоколе информационного обмена на устройство.

• 8.4 Определение метрологических характеристик

8.4.1 Определение основной относительной   погрешности измерений

электрического сопротивления постоянному току.

Определение погрешности производить методом прямых измерений значений сопротивления, воспроизводимых мерой электрического сопротивления постоянного тока многозначной Р3026-1 (далее - мера).

Определение погрешности производить в следующем порядке:

• 1. Собрать схему поверки, приведенную на рисунке 1. При этом с кабелей, подключаемых к устройству, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления.

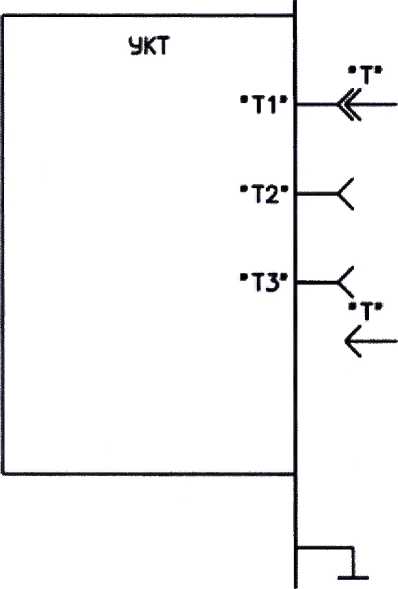

  Рисунок 1 - Структурная схема поверки устройств где УКТ - испытуемое устройство;

  PR1 (PR2) - мера электрического сопротивления постоянного тока многозначная Р3026-1;

  GB1 - источник питания постоянного тока регулируемый GPS-3303;

  GB2 - прибор для поверки вольтметров цифровой В1-13



• 2. Включить прибор GB1 и на его выходе установить напряжение (28±3) В.

• 3. На магазине сопротивлений PR1 установить сопротивление 75 Ом.

• 4. Рассчитать основную относительную погрешность измерения электрического сопротивления постоянному току по формуле (1):

Rycm

где R_U3M - измеренное устройством значение сопротивления, Ом;

Rycm - значение сопротивления, установленное мерой PR1, Ом.

• 5.  Провести измерения по методике п. 3-4 для точек диапазона: 100 Ом, 115 Ом, 130 Ом, 150 Ом.

• 6.  Повторить измерения по п. 3-4 с измерительными каналами с 2 по 12, с 13 по 24 и с 25 по 28 УКТ.

Результат поверки считать положительным, если основная относительная погрешность измерений электрического сопротивления постоянному току в каждой точке испытаний не превышает ±0,1 %

• 8.4.2  Определение основной относительной погрешности преобразований электрического сопротивления постоянному току в значения температуры.

При определении основной относительной погрешности преобразований электрического сопротивления постоянному в значения температуры по ГОСТ 6651-2009 придерживаться следующего алгоритма:

• 1.  Собрать схему поверки, приведенную на рисунке 1. При этом с кабелей, подключаемых к устройству, предварительно должны быть сняты электростатические заряды с помощью комплекта заглушек. Снятие зарядов производится подключением на 2 - 3 с соединителя через заглушку к клемме контура заземления.

• 2.  Включить прибор GB1 и на его выходе установить напряжение (28±3) В.

• 3.  На магазине сопротивлений PR1 установить значение сопротивления постоянному току, эквивалентное температуре -60 °C по ГОСТ 6651-2009

• 4.  Рассчитать относительные основные погрешности преобразований сопротивления постоянному току в значения температуры, вычисленные по формуле (2).

^=7^-100%, <2)

¹ уст

где

Д_г = Т -Т ,           (3)

Тизм - измеренное устройством значение сопротивления постоянному тока, преобразованное в значения температуры, °C;

Туст - значение сопротивления, установленное мерой PR1, эквивалентное значению температуры по ГОСТ 6651-2009 в проверяемой точке, °C;

• 5.  Повторить операции по п.п. 3-4 для точек диапазона температуры: -25, +25, +75, +125 °C;

• 6.  Повторить действия по п. 3-5 с измерительными каналами с 2 по 12, с 13 по 24 и с 25 по 28 УКТ.

Результаты поверки считать положительными, если основная относительная погрешность преобразований электрического сопротивления постоянному току в значения температуры в каждой точке не превышает ±0,1 %.

• 8.4.3 Определение основной относительной погрешности преобразований электрического сопротивления постоянному току в значения разности температур.

При определении погрешности основной относительной погрешности преобразований электрического сопротивления постоянному току в значения разности температур придерживаться следующего алгоритма:

• 1. Повторить операции по п. 8.4.2 для двух любых измерительных каналов, задавая значение сопротивления, установленное мерами PR1 и PR2, эквивалентные значению температуры по ГОСТ 6651-2009, в каждом из них в следующем соотношении:

  № п/п	Значение сопротивления, установ-		Значение сопротивления, установленное мерой PR2, эквивалентное значению температуры по ГОСТ 6651-2009, по измерительному каналу №2, °C
  	ленное мерой значению ГОСТ 6651-200 каналу №1, °C	PR 1, эквивалентное температуры     по 9, по измерительному
  1	125		-60
  2	100		10
  3	50		60
  4	10		100
  5	-60		125

• 2. Рассчитать относительную погрешность преобразований электрического сопротивления постоянному току в значения разности температур по формуле (4).

юм     уст

уст

где

= Т -Т

изл<2 изм! ’

(5)

где

Тизм1 - измеренное устройством значение сопротивления постоянному тока, преобразованное в значения температуры по измерительному каналу №1, °C;

Тизм2- измеренное устройством значение сопротивления постоянному тока, преобразованное в значения температуры по измерительному каналу №2, °C;

Tycmi - значение сопротивления, установленное мерой PR1, эквивалентное значению температуры по ГОСТ 6651-2009 в проверяемой точке по измерительному каналу №1, °C; Т_Уст2 - значение сопротивления, установленное мерой PR2, эквивалентное значению температуры по ГОСТ 6651-2009 в проверяемой точке по измерительному каналу №2, °C.

Результаты поверки считать положительными, если основная относительная погрешность преобразований электрического сопротивления постоянному току в значения разности температур в каждой точке не превышает ±0,2 %.

• 8.4.4 Определение основной приведенной к верхнему значению диапазона измерений погрешности измерения напряжения постоянного тока.

Определение погрешности в диапазоне от 0 до 10 мВ производить в следующем порядке:

• 1. Собрать схему, приведенную на рисунке 1, подключив вместо меры прибор для поверки вольтметров цифровой Bl-13 GB2;

• 2. На выходе прибора GB2 установить напряжение 1,00 мВ.

• 3. Рассчитать основную приведенную к верхнему значению диапазона измерений погрешность измерений напряжения постоянного тока по формуле (7).

U пред

⁼ ^изм —U уст                                  (8)

где Uu3m- измеренное устройством значение напряжения постоянного тока, мВ (В); и_уст - установленное на приборе GB2 напряжение постоянного тока, мВ (В); Unped- верхнее значение диапазона измерений напряжения постоянного тока.

• 4. Провести измерения по методике п. 2 и 3 для точек диапазона: 2, 5, 8, 10 мВ.

• 5. Повторить измерения по п. 2 и 3 измерительными каналами со 2 по 12, с 13 по 24 и с 25 по 28 УКТ.

Определение погрешности в диапазоне от 0 до 10 В производить в следующем порядке:

• 6. Провести измерения по методике п. 2 и 3 в диапазоне от 0 до 10 В, устанавливая при этом на выходе прибора G2 значения 1, 2, 5, 8, 10 В.

• 7. Повторить измерения по п. 2 и 3 измерительными каналами со 2 по 12, с 13 по 24 и с 25 по 28 УКТ.

Результат поверки считать положительным, если допускаемая основная приведенная к верхнему значению диапазона измерений погрешность измерения напряжения постоянного тока не превышает:

• - в диапазоне от 0 до 10 мВ ±2,0 %;

• - в диапазоне от 0 до 10 В ±0,25 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Результаты поверки устройств оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки устройства удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки устройства не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на устройства.
