Методика поверки «Компаратор фазовый многоканальный Ч7-315.» (ЯКУР.411146.033РЭ)

• 7.1 Поверка прибора производится в соответствии с методикой, изложенной в приложении А к Руководству по эксплуатации «Компаратор фазовый многоканальный 47-315. Методика поверки», согласованной с ФГКУ «ГНМЦ» Минобороны России.

• 7.2 Межповерочный интервал - два года.

  И’зм.	Лист	№ докум.	Поди.	Дата

• 8.1 При проведении работ по уходу за прибором необходимо соблюдать меры безопасности, приведенные в разделе 3 настоящего Руководства. При выполнении ТО необходимо соблюдать общие требования безопасности, изложенные в ГОСТ 12.2.007, и правила противопожарной безопасности в соответствии с ГОСТ 12.1.004.

• 8.2 Виды контроля технического состояния и технического обслуживания, а также периодичность и объем работ, выполняемых в процессе их проведения, определяются настоящим Руководством по эксплуатации.

• 8.3 Основным видом контроля технического состояния прибора является контрольный осмотр прибора в процессе эксплуатации.

• 8.4 Контрольный осмотр проводится лицом, эксплуатирующим прибор, при подготовке прибора к использованию по назначению.

Контрольный осмотр прибора включает;

- внещний осмотр для проверки отсутствия механических повреждений, надежности

крепления органов управления и подключения, целостности изоляционных и лакокрасочных покрытий, исправности соединительных проводов и кабелей питания;

• - проверку чистоты разъёмов для подключения входных синусоидальных сигналов (SMA), промаркированных «-©Гу» и «-©Гх»;

• - проверку состояния надписей.

• 8.5 Техническое обслуживание включает следующие виды;

• - ежедневное техническое обслуживание;

• - техническое обслуживание №1 (ТО-1);

• - техническое обслуживание №2 (ТО-2).

• 8.6 Ежедневное техническое обслуживание проводится при подготовке прибора к

использованию по назначению, совмещается с контрольным осмотром и включает;

• - устранение выявленных при контрольном осмотре недостатков;

• - удаление пыли и влаги с внещних поверхностей.

Ежедневное техническое обслуживание проводится персоналом, эксплуатирующим прибор, без его вскрытия.

• 8.7 Техническое обслуживание №1 проводится до подготовки прибора к использованию и при постановке прибора на кратковременное хранение.

  И3№	Лист	№ докум.	Поди.	Дата

ТО-1 включает;

• - устранение выявленных при контрольном осмотре недостатков;

• - удаление пыли и влаги с внещних поверхностей;

• - другие операции, указанные в эксплуатационной документации;

• - проверку состояния и комплектности прибора;

• - проверку правильности ведения эксплуатационной документации;

• - устранение выявленных в процессе ТО-1 недостатков.

Техническое обслуживание ТО-1 проводится лицом, эксплуатирующим прибор, без

его вскрытия.

• 8.8 Техническое обслуживание №2 проводится с периодичностью поверки прибора и совмещается с ней, а также при постановке на длительное (более двух лет) хранение и

включает:

• - операции ТО-1;

• - проверку для обеспечения требуемых метрологических характеристик;

• - консервацию прибора (выполняется при постановке прибора на длительное хранение).

Техническое обслуживание №2 проводится лицом, эксплуатирующим прибор, за исключением поверки, которая выполняется силами и средствами метрологических служб.

• 8.9 Перед началом выполнения различных видов ТО следует подготовить эксплуата-

ционную документацию и получить для проведения операции очистки разъемов спирт этиловый ректификованный технический и ткань хлопчатобумажную отбеленную.

Нормы расхода материалов на техническое обслуживание прибора, в расчете на 1 год составляют;

Лист

• 9.1 При несоответствии прибора техническим данным или по другим причинам, вызывающим невозможность его дальнейшей эксплуатации, прибор подлежит ремонту.

• 9.2 Ремонт прибора и его составных частей требует сложного специального оборудо-

вания и поэтому может производиться только силами предприятия-изготовителя.

• 10.1 Условия транспортирования и хранения прибора должны соответствовать требованиям, предъявляемым к аппаратуре по группе 1.1 ГОСТ РВ 20.39.304-98, средним условиям транспортирования по ГОСТ В 9.001-72.

• 10.2 Допускается транспортирование прибора в транспортной таре всеми видами транспорта при температуре окружающего воздуха от минус 50 °C до плюс 50 °C. Относительная влажность воздуха 80 % при температуре плюс 25 °C. Прибор транспортируют в закрытых транспортных средствах любого вида.

• 10.3 После пребывания в предельных условиях время выдержки в нормальных (рабочих) условиях не менее 24 часов. В случае пребывания прибора в условиях отрицательных температур, для предотвращения образования конденсата внутри прибора, прибор следует выдержать в теплом помещении не нарушая целостность упаковки не менее 24 ч.

• 10.4 При транспортировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли.

• 10.5 Трюмы судов, кузова автомобилей, используемые для перевозки прибора, не должны иметь следов цемента, угля, химикатов и др

• 10.6 При установке прибора на хранение производится повторное упаковывание при

бора. Операции повторного упаковывания указаны в п.5.2.3 настоящего руководства по эксплуатации.

• 10.7 При поступлении прибора на хранение (снятии прибора с хранения) необходимо сделать отметку в формуляре о дате установки прибора на хранение (снятии с хранения) в разделе «Хранение».

• 10.7 При длительном хранении на складе потребителя (более одного года) приборы должны находиться в упакованном виде и содержаться в отапливаемых хранилищах при температуре окружающего воздуха от плюс 5 °C до плюс 50 °C (относительная влажность до 80 % при температуре плюс 25 °C).

  л н
  сЗ S
  с
  g —(

• 10.8 В помещении для хранения прибора не должно быть пыли, паров кислот и щелочей и других вредных примесей, вызывающих коррозию.

• 10.9 Специальных мер, обеспечивающих требуемую длительность хранения, не требуется.

11.1 Упаковка прибора соответствует ГОСТ РВ 20.39.308-98, ОСТ 45.070.011-90 и конструкторской документации ЯКУР.411915.076.

Временная противокоррозионная защита соответствует ГОСТ В 25674-83.

Вариант противокоррозионной защиты ВЗ-10.

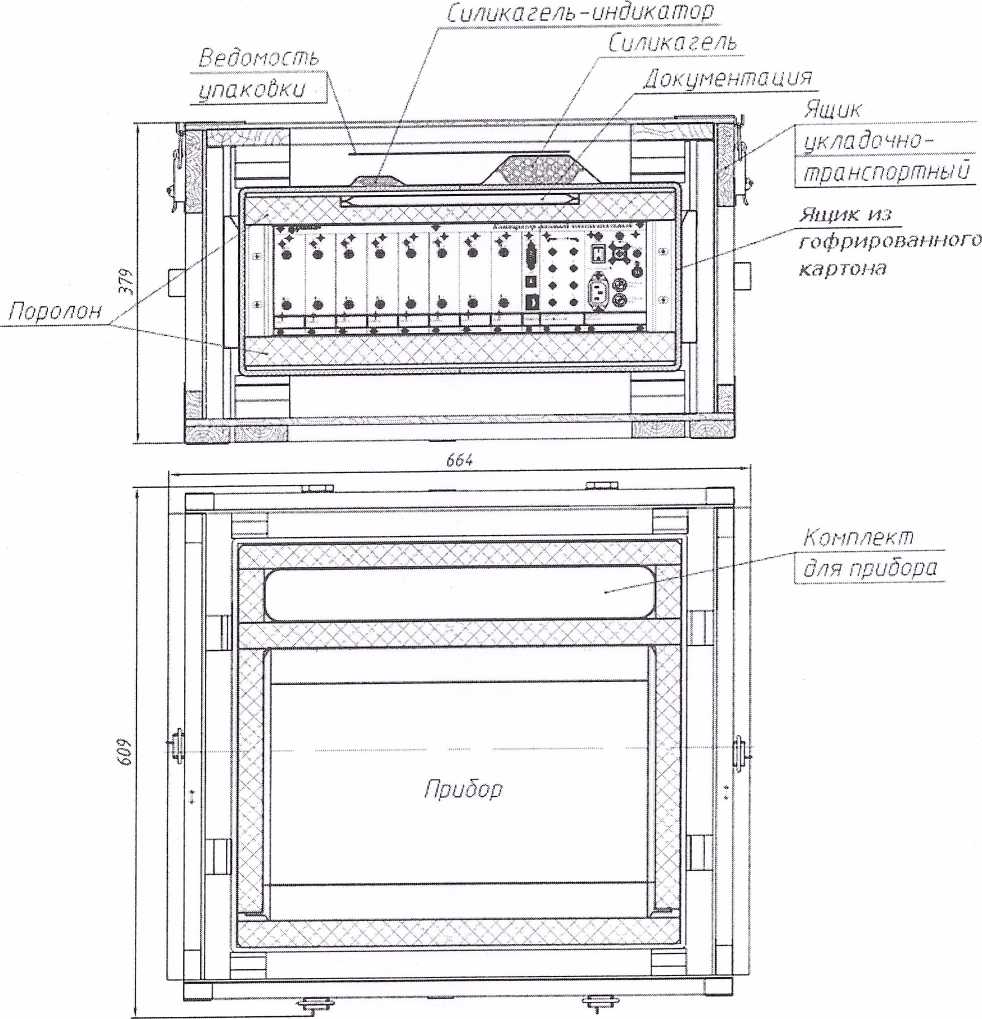

Чертёж упаковки представлен на рисунке 11.1.

Рисунок 11.1 - Упаковка прибора

• 11.2 Техническая и товаросопроводительная документация вкладывается в чехлы из плёнки полиэтиленовой по ГОСТ 10354-82.

• 11.3 Маркировка упаковки производится в соответствии с требованиями ГОСТ 14192-96 и ГОСТ В 25674-83 и конструкторской документации. На двух смежных боковых поверхностях ящика наносятся манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги», «Верх».

• 11.4 В период эксплуатации прибора, уплотнительный поролон, ящик из гофрированного картона и упаковочные материалы (чехлы полиэтиленовые) (смотри рисунок 11.1) хранить в укладочно-транспортном ящике ЯКУР.323361.038.

• 12.1 Наименование и условное обозначение прибора, товарный знак предприятия нанесены на лицевую панель.

• 12.1 Заводской номер прибора и год изготовления нанесены на задней панели в левом верхнем углу и на боковой панели с левой стороны.

• 12.3 Прибор, принятый ОТК и представителем заказчика, пломбируется мастичными пломбами, которые устанавливаются;

  л н сз

  S

• - на чашке одного из винтов крепящих заднюю панель;

• - на чашке верхнего винта, крепящего вставной блок «МОДУЛЬ ПИТАНИЯ».

• 13.1 Прибор, пришедший в негодное состояние, при утилизации не представляет экологической опасности. Утилизация прибора осуществляется в порядке, установленном потребителем.

Лист

КОМПАРАТОР ФАЗОВЫЙ МНОГОКАНАЛЬНЫЙ 47-315 Методика поверки Приложение А (обязательное)

А. 1.1 Настоящая методика поверки распространяется на компаратор фазовый многоканальный 47-315 ЯКУР.411146.033 и устанавливает методы и средства первичной, периодической и внеочередной поверок, проводимых в соответствии с Правилами по метрологии Госстандарта ПР 50.2.006-94 «ГСИ Порядок проведения поверки средств ний» и ГОСТ РВ 8.576-2000.

А. 1.2 Продолжительность поверки компаратора фазового многоканального составляет 19 часов.

Межповерочный интервал - год;^

А.2.1 Перед проведением поверки компаратора фазового многоканального (далее по тексту - прибора) проводится внешний осмотр и операция подготовки его к работе.

А.2.2 Метрологические характеристики прибора, подлежащие проверке, и операции поверки приведены в таблице А. 1.

Продолжение таблицы А. 1

А.3.1 Рекомендуемые средства поверки приведены в таблице А.2.

А.3.2 Вместо указанных в таблице А.2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

А.3.3 Все средства поверки должны быть исправны, применяемые при поверке средства измерений должны быть поверены (аттестованы) и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

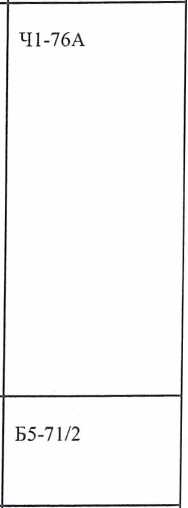

Таблица А.2

2 Источник питания

3 Делитель мощности

постоянного тока (регулируемый)

А.4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

А.5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

А.6.1 При проведении операций поверки должны соблюдаться условия, приведенные в таблице А.З

Лист

Таблица А.З

А.7.1 Поверитель должен изучить руководство по эксплуатации поверяемого компаратора фазового многоканального 47-315 и используемых средств поверки.

А.7.2 Перед проведением операций поверки необходимо;

• - проверить комплектность поверяемого прибора (наличие кабеля питания, соединительных кабелей и пр.);

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерения и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

А.7.3 Перед проведением поверки необходимо подготовить к работе прибор в соответствии с разделом 5 «Подготовка прибора к работе» и разделом 6 «Порядок работы» руководства по эксплуатации компаратора фазового многоканального 47-315 ЯКУР.411146.033РЭ.

Лист

А.8.1 Внешний осмотр

А.8.1.1 Проведите внешний осмотр прибора, убедитесь в отсутствии внешних механических повреждений и неисправностей влияющих на работоспособность прибора.

А.8.1.2 При проведении внешнего осмотра проверяется;

• - сохранность пломб;

• - чистота и исправность разъемов, держателей предохранителей;

• - исправность тумблера включения питающей сети переменного тока;

• - наличие предохранителей и соответствие их номиналам;

• - отсутствие внешних механических повреждений корпуса и ослаблений элементов конструкции прибора.

А.8.1.3 Приборы, имеющие дефекты (механические повреждения), бракуют и направ-

ляют в ремонт.

А.8.2 Опробование

А.8.2.1 Проверка работы прибора совместно с компьютером под управлением программы «Компаратор фазовый многоканальный 47-315» от входных синусоидальных сигналов. Проверка работы индикаторов прибора.

А.8.2.1.1 При выключенном питании прибора соедините его с компьютером одним из нижеуказанных способов (смотри п.6.2.3 настоящего руководства по эксплуатации):

• - через интерфейс RS-232;

• - через интерфейс USB;

• - через LAN интерфейс.

А.8.2.1.2 Включите питание прибора от сети переменного тока, переведя тумблер СЕТЬ прибора в положение «1» (включено). На вход «=^22...30 V, 35 W» прибора подайте напряжение величиной от 22 до 30 В от источника питания постоянного тока. Критерии соответствия требованиям методики поверки в части работы индикаторов СЕТЬ, НОРМ, «’“22...30 V, 35 W» приведены в п. А.8.2.1.8.

Соберите измерительную схему в соответствии с рисунком А. 1.

А.8.2.1.3 В соответствии с документом - «Компаратор фазовый многоканальный 47-315» Ки.ЯКУР.ОО 106-01 34 01. Руководство оператора» (далее по тексту - РО КФМ) в программе «Компаратор фазовый многоканальный 47-315» установите соединение с прибором. В соответствии с п.6.2 РО КФМ выберите в программе в качестве характеристики нестабильности частоты - вычисление СКДО на всем интервале времени наблюдения и запустите измерения по обоим каналам на (100±10) с.

Лист

Зафиксируйте факт того, что индикаторы «1», «2» модуля «ИНДИКАТОР РАБОТЫ

КАНАЛОВ» мигают с периодом 1 с при поданных на входы «-©fx», «-©fy»

измерительных каналов «КАНАЛ 1», «КАНАЛ 2» сигналах и не светятся при отсутствии сигналов на входах «-€>fx», <c€)fy» измерительных каналов «КАНАЛ 1», «КАНАЛ 2».

Критерии соответствия требованиям методики поверки в части работы прибора совместно с компьютером под управлением программы «Компаратор фазовый

многоканальный 47-315» от синусоидальных входных сигналов лам «КАНАЛ 1», «КАНАЛ 2» приведены в п. А.8.2.1.7.

Остановите измерения в каналах «КАНАЛ 1», «КАНАЛ 2».

Лист

ЯКУР.685670.372 от входных разъемов «-©fx»,  «-©fy»

измерительного канала «КАНАЛ 4» и подсоедините эти кабели к входным разъемам

«-©fx», «-€)fy» измерительного канала «КАНАЛ 6».

Кабели соединительные ВЧ —-г ЖУР.685670.372

(из комплекта поставки прибора)

Рисунок А. 1 - Схема электрическая структурная для опробования и

определения основной погрешности прибора

А.8.2.1.5 Запустите измерения по обоим каналам на (100±10) с.

Зафиксируйте факт того, что индикаторы «5», «6» модуля «ИНДИКАТОР РАБОТЫ

КАНАЛОВ» мигают с периодом 1 с при поданных на входы «-©fx», «-©fy»

измерительных каналов «КАНАЛ 5», «КАНАЛ 6» сигналах и не светятся при отсутствии сигналов на входах «-©fx», «-©f'y» измерительных каналов «КАНАЛ 5», «КАНАЛ 6».

Критерии соответствия требованиям методики поверки в части работы прибора

совместно с компьютером под управлением программы «Компаратор фазовый многоканальный 47-315» от синусоидальных входных сигналов по измерительным каналам «КАНАЛ 5», «КАНАЛ 6» приведены в п. А.8.2.1.7.

Остановите измерения в каналах «КАНАЛ 5», «КАНАЛ 6».

В измерительной схеме отключите два кабеля соединительных ВЧ ЯКУР.685670.372 от входных разъемов «-©fx», «-©fy» измерительного канала «КАНАЛ 5» и подсоедините эти кабели к входным разъемам «-®fx», «-€)1у» измерительного канала «КАНАЛ 7» соответственно. Отключите два кабеля соединительных ВЧ ЯКУР.685670.372 от входных разъемов «-©fx», «-©fy» измерительного канала «КАНАЛ 6» и подсоедините эти кабели к входным разъемам «-©fx», «-©fy» измерительного канала «КАНАЛ 8».

А.8.2.1.6 Запустите измерения по обоим каналам на (100±10) с.

Зафиксируйте факт того, что индикаторы «7», «8» модуля «ИНДИКАТОР РАБОТЫ КАНАЛОВ» мигают с периодом 1 с при поданных на входы «-©fx», «-©fy» измерительных каналов «КАНАЛ 7», «КАНАЛ 8» сигналах и не светятся при отсутствии сигналов на входах «-©fx», «-©fy» измерительных каналов «КАНАЛ 7», «КАНАЛ 8».

Критерии соответствия требованиям методики поверки в

совместно с компьютером под управлением программы многоканальный 47-315» от синусоидальных входных сигналов лам «КАНАЛ 7», «КАНАЛ 8» приведены в п. А.8.2.1.7.

Остановите измерения в каналах «КАНАЛ 7», «КАНАЛ 8».

А.8.2.1.7 Результаты проверки в части работы прибора совместно с компьютером под управлением программы «Компаратор фазовый многоканальный 47-315» от входных синусоидальных сигналов считают удовлетворительными, если в таблице главного окна программы «Компаратор фазовый многоканальный 47-315»;

- после запуска измерений в соответствующих ячейках строки «Кол-во отсчетов» индицируется количество измерений отсчетов фазы, зафиксированных прибором с

момента запуска;

- в процессе измерений в соответствующих ячейках строки «СОРЧ» индицируются текущие значения результатов измерений средней относительной разности частот, а в соответствующих ячейках строки «СКДО, I с» индицируются текущие значения результатов измерений характеристики нестабильности частоты, СКДО, за интервал времени измерения равный 1 с.

Лист

А.8.2.1.8 Результаты проверки в части работы индикаторов прибора считают удовлетворительными, если;

• - индикаторы «СЕТЬ», «НОРМ», «’*’22,..30 V, 35 W», расположенные в «МОДУЛЬ ПИТАНИЯ», светятся;

• - работа индикаторов «1»,  «2»,  «3»,  «4»,  «5»,  «6»,  «7»,  «8» модуля

«ИНДИКАТОР РАБОТЫ КАНАЛОВ» соответствует условиям, указанным в пп.А.8.2.1.3, А.8.2.1.4, А.8.2.1.5, А.8.2.1.6 соответственно.

А.8.2.1.9 При невыполнении требований п.А.8.2.1.7 и п. А.8.2.1.8 прибор бракуется и отправляется в ремонт.

Лист

Лист

- данные должны загружаться без прореживания, т.е. коэффициент прореживания равен I (окно «Загрузить данные для обработки...»);

- значение количества отсчетов для каждого интервала времени измерения при вычислении статистических характеристик должно быть установлено равным 10000 (меню «Инструменты», пункт «Параметры», вкладка «Обработка записей»).

А.8.3.1.4В измерительной

ЯКУР.685670.372 от входных

«КАНАЛ 1» и подсоедините эти

ЯКУР.685670.372 от входных разъемов «-©fx»,  «-©fy» измерительного канала

«КАНАЛ 2» и подсоедините эти кабели к входным разъемам «-©fx», «-©fy» измерительного канала «КАНАЛ 4».

В главном окне программы «Компаратор фазовый многоканальный 47-315» в соответствующие поля строки «Вход fx» каждого из каналов (Канал 3, Канал 4) внесите название сигнала — «Y34», в соответствующие поля строки «Вход fy» каждого из каналов (Канал 3, Канал 4) внесите название сигнала - «Y34» и запустите измерения по обоим каналам. Интервал времени наблюдения - не менее трёх часов.

А.8.3.1.5 По окончанию измерений, при помощи Программы обработки измерений частотных компараторов КП.ЯКУР.00053-01, для измерительных каналов Канал 3, Канал 4 за интервалы времени измерения 1с, 10 с, 100 с, рассчитайте значения;

• - оценок характеристик нестабильности частоты в одноканальном режиме

СКДО [Y34 - Y34], СКО [Y34 - Y34];

• - кросскорреляционных оценок нестабильности частоты в двухканальном режиме

СКДО [Шум компаратора (по каналам 3,4)],

СКО [Шум компаратора (по каналам 3, 4)].

Обработку результатов измерений и расчет значений СКДО [Y34 - Y34], СКО [Y34 - Y34], СКДО [Шум компаратора (по каналам 3, 4)], СКО [Шум компаратора (по каналам 3, 4)] производите в соответствии с ИП ПОИ.

При выборе записей для обработки;

• - данные должны загружаться без прореживания, т.е. коэффициент прореживания равен 1 (окно «Загрузить данные для обработки...»);

- значение количества отсчетов для каждого интервала времени измерения при вычислении статистических характеристик должно быть установлено равным 10000 (меню «Инструменты», пункт «Параметры», вкладка «Обработка записей»).

Лист

схеме отключите два кабеля соединительных ВЧ

разъемов «-©Гх»,  «-©Гу» измерительного канала

кабели к входным разъемам «-©Гх», «-©Гу» измеритель

ного канала «КАНАЛ 5» соответственно. Отключите два кабеля соединительных ВЧ

ЯКУР,685670,372 от входных разъемов «-©Гх»,  «-©Гу» измерительного канала

«КАНАЛ 4» и подсоедините эти кабели к входным разъемам «-С£х», «-©Гу» измерительного канала «КАНАЛ 6».

в главном окне программы «Компаратор фазовый многоканальный 47-315» в соответствующие поля строки «Вход Гх» каждого из каналов (Канал 5, Канал 6) внесите название сигнала - «Y56», в соответствующие поля строки «Вход Гу» каждого из каналов (Канал 5, Канал 6) внесите название сигнала - «Y56» и запустите измерения по обоим каналам, Интервал времени наблюдения - не менее трёх часов,

А,8,3,1,7 По окончанию измерений, при помощи Программы обработки измерений частотных компараторов КП.ЯКУР.00053-01, для измерительных каналов Канал 5, Канал 6 за интервалы времени измерения 1 с, 10 с, 100 с, рассчитайте значения;

- оценок характеристик нестабильности частоты в одноканальном режиме

СКДО [Y56 - Y56], СКО [Y56 - Y56];

• - кросскорреляционных оценок нестабильности частоты в двухканальном режиме СКДО [Шум компаратора (по каналам 5,6)],

СКО [Шум компаратора (по каналам 5, 6)].

Обработку результатов измерений и расчет значений СКДО [Y56 - Y56],

СКО [Y56 - Y56], СКДО [Шум компаратора (по каналам 5, 6)],

СКО [Шум компаратора (по каналам 5, 6)] производите в соответствии с ИП ПОИ.

При выборе записей для обработки;

• - данные должны загружаться без прореживания, т.е. коэффициент прореживания равен 1 (окно «Загрузить данные для обработки...»);

  сз со CQ

  4—

  - значение количества отсчетов для каждого интервала времени измерения при вычислении статистических характеристик должно быть установлено равным 10000 (меню «Инструменты», пункт «Параметры», вкладка «Обработка записей»),

  А,8,3,1,8В измерительной

  схеме отключите два кабеля соединительных ВЧ

разъемов «-©Гх»,  «-©Гу» измерительного канала

кабели к входным разъемам «-©Гх», «-©Гу» измерительного канала «КАНАЛ 7» соответственно. Отключите два кабеля соединительных ВЧ

ЯКУР,685670.372 от входных разъемов «-©Гх»,  «-©Гу» измерительного канала «КАНАЛ 6» и подсоедините эти кабели к входным разъемам «-©fx», «©Гу» измерительного канала «КАНАЛ 8».

Лист

в главном окне программы «Компаратор фазовый многоканальный 47-315» в соответствующие поля строки «Вход fx» каждого из каналов (Канал 7, Канал 8) внесите название сигнала - «Y78», в соответствующие поля строки «Вход fy» каждого из каналов (Канал 7, Канал 8) внесите название сигнала - «Y78» и запустите измерения по обоим каналам. Интервал времени наблюдения - не менее трёх часов.

А.8.3.1.9ПО окончанию измерений, при помощи Программы обработки измерений частотных компараторов КП.ЯКУР.00053-01, для измерительных каналов Канал 7, Канал 8, за интервалы времени измерения 1 с, 10 с, 100 с, рассчитайте значения;

• - оценок характеристик нестабильности частоты в одноканальном режиме

СКДО [Y78 - Y78], СКО [Y78 - Y78];

• - кросскорреляционных оценок нестабильности частоты в двухканальном режиме

СКДО [Шум компаратора (по каналам 7, 8)],

СКО [Шум компаратора (по каналам 7, 8)].

Обработку результатов измерений и расчет значений СКДО [Y78 - Y78],

СКО [Y78 - Y78], СКДО [Шум компаратора (по каналам 7, 8)],

СКО [Шум компаратора (по каналам 7, 8)] производите в соответствии с ИП ПОИ.

При выборе записей для обработки;

• - данные должны загружаться без прореживания, т.е. коэффициент прореживания равен 1 (окно «Загрузить данные для обработки...»);

Таблица А.4

Таблица А.5

А.9.1 При положительных результатах поверки на прибор фазовый многоканальный 47-315 выдается свидетельство установленной формы.

А.9.3 Занесите в формуляр на компаратор фазовый многоканальный 47-315 ЯКУР.411146.033ФО в раздел 15 «Результаты поверки» (таблица 12) наихудшие значения вносимой прибором нестабильности частоты - СКДО и СКО из измеренных по всем восьми каналам:

• - для интервала времени измерения 1 с;

• - для интервала времени измерения 10 с;

• - для интервала времени измерения 100 с.

А.9.4 В случае отрицательных результатов поверки, применение прибора запрещает-

ся и на него выдается извещение о непригодности его к применению с указанием причин.

Лист

(справочное)

Примеры расчетных функций различных режимов работы прибора

Б.1 Обозначения и сокращения

Б. 1.1 В настоящем приложении показаны примеры измеряемых функций и их математических ожиданий для режимов работы прибора указанных в подразделе 6.4.

Б. 1.2 Для упрощения написания вычисляемых функций в таблицах приложения Б приняты следующие сокращения:

• 1) СОРЧ - средняя относительная разность частот.

  это СОРЧ

  измерений

  СКО для

СОРЧ {Y,X,}, СОРЧ {Y2X2}, СОРЧ {У.Уз}, СОРЧ {У,Уз}, СОРЧ {Y2Y3} для соответствующих пар сигналов У], Хц Уз, Хз, Уз;

• 2) СКО - среднее квадратическое относительное отклонение результата частоты.

СКО{У,Х,}, СКО{У2Хз}, СКО{У1У2}, СКО{У1Уз}, СКО{У2Уз} это соответствующих пар сигналов Yi, Х), Y2, Х2, Y3.

СКО{У1}, СКО{Уз}, СКО{Уз} это СКО для соответствующих отдельных сигналов Y|, Уз, Y3.

• 3) СКДО - среднее квадратическое относительное случайное двухвыборочное отклонение результата измерений частоты.

СКДО{У,Х,}, СКДО{У2Х2}, СКДО{У1У2}, СКДО{У,Уз}, СКДО{У2Уз} это СКДО для соответствующих пар сигналов Yi, X], У3, Х2, Уз-

СКДО{У1}, СКДО{У2}, СКДО{Уз} это СКДО для соответствующих отдельных сигналов У|, Уз, У3.

Б. 1.3 Для упрощения написания в таблицах текста приложения Б приняты следующие

обозначения:

ЛгУ усредненное на всем интервале времени наблюдения (А-р, относительное отклонение сигналов У|, Хц Уз, Хз, Уз от номинальной частоты;

2) jC - средняя разность частот, вносимая измерительным каналом КАНАЛ 1,

КАНАЛ 2;

Лист

3) J„|, J,|, S^.2,     <5)3, <5),|, S^.^_ -CKO сигналов Y|, X|, Y2, X2, Y3 и измерительных

каналов КАНАЛ 1, КАНАЛ 2 соответственно;

• 4) О’,.,,    сг„2, <7^3, <7,2,        -СКДО сигналов Y|, X|, Y2, Х?, Y3 и измерительных

каналов КАНАЛ 1, КАНАЛ 2 соответственно.

Б.2 Режим одноканальных измерений методом “двух генераторов”

Измеряемые в этом режиме функции и их математические ожидания показаны в

таблице Б.1.

одного и того же сигнала на оба входа измерительного канала. Если нас нестабильность частоты сигналов Yi, Y2, то второй и третий члены математического ожидания представляют собой систематическую погрешность измерения (сдвиг) за счет опорных генераторов (сигналы Xj, Y2, Х2) и измерительных каналов КАНАЛ 1, КАНАЛ 2. Поэтому для измерения с достаточной точностью нужна уверенность, что суммарная нестабильность опорного сигнала и измерительного канала существенно меньше измеряемой.

В качестве меры случайной погрешности можно использовать среднеквадратическое относительное отклонение результатов измерений

Лист

В работе Kazuyuki Yoshimura [2] показано, что

Б.З Режим измерения методом «трех генераторов»

Расчетные функции и их математические ожидания для режима «трех генераторов» приведены в таблице Б.2.

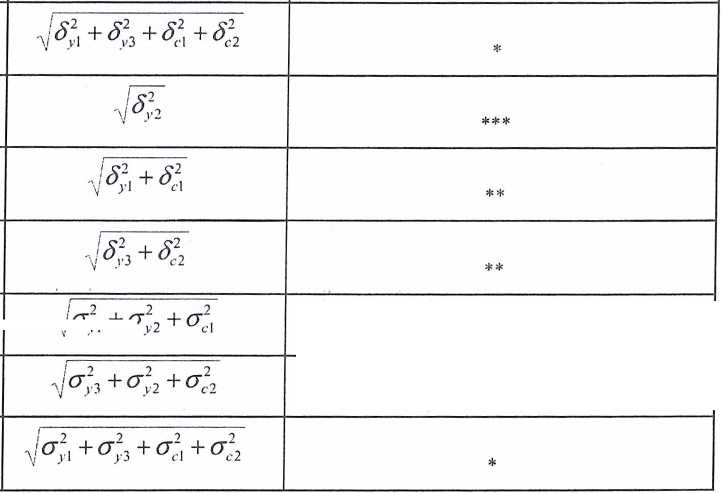

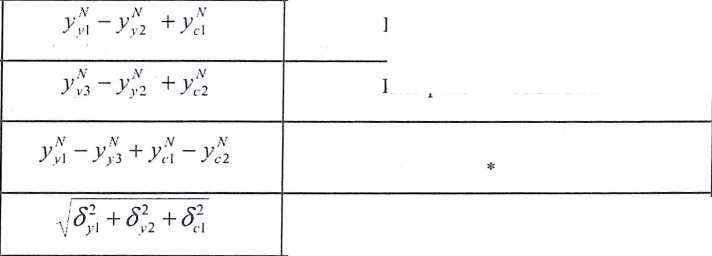

Таблица Б.2 - Расчетные функции для измерений методом «трёх генераторов»

номер

СОРЧ {Y, У,}

СОРЧ {Уз Уз}

СОРЧ {У, Уз)

СКО{Уз Уз}

СКО{У, Уз}

CKOlYz}

СКО{У|}

СКО{Уз}

СКДО{У, Уз}

СКДО{Уз Уз}

СКДО{У, Уз}

Измерено КАНАЛ 2

Измерено КАНАЛ 1

Измерено КАНАЛ 1

Измерено КАНАЛ 2

Измерено КАНАЛ 1

Лист

продолжение таблицы Б.2

Примечания

* - результаты, содержащие систематическую погрешность за счет опорного сигнала и

измерительных каналов;

** - результаты, систематическая погрешность которых определяется только нестабильностью, вносимой измерительными каналами;

*** - результаты, не имеющие систематической погрешности.

Только сигнал У2 может быть измерен без систематической погрешности (функции с поз. номерами 1, 13 - СКО{У2}, СКДО{У2}).

Для функций с поз. номерами 3, 6, 7, 8, 9, 12, 13, 14, 15 таблицы Б.2 существует систематическая погрешность, вызванная разностью моментов измерения в каналах (Д). Для исключения этой погрешности необходимо чтобы при измерениях эта задержка была

мала по сравнению со временем корреляции измеряемого отклонения частоты.

Б.4 Режим двухканальных измерений методом «двух генераторов»

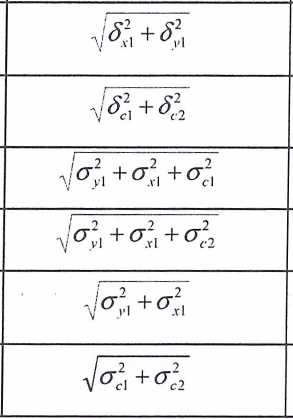

Расчетные функции и их математические ожидания приведены в таблице Б.З,

Таблица Б.З - Расчетные функции для двухканальных измерений методом «двух

продолжение таблицы Б.З

Вычисляемая функ-

CKO{Y,X,}

CKO{Y|X,}

CKO{YiX|}

CKO{Y,X,-Y|Xi}

CI^O{YiX,}

СКДО{У,Х,}

СКДО{У,Х,}

СКДО{У|Х,-У|Х,}

Значения CKO{YiXj} и СКДО{УiXi}, рассчитанные кросс-корреляционным методом, дают оценки нестабильности частоты без смещения за счет шумов измерительных каналов (функции с поз. номерами 5, 9, таблица Б.З). Одновременно, на том же самом интервале времени наблюдения может быть получена оценка нестабильности частоты, вносимой измерительными каналами (функции с поз. номерами 6, 10, таблица Б.З)

Следует помнить, что значения математических ожиданий получены в предположении одновременности измерений в каналах и некоррелированности всех измеряемых и

паразитных шумов.

Лист

Б.5 Режим измерений нестабильности частоты, вносимой измерительны

ми каналами

Расчетные функции и их математические ожидания приведены в таблице Б.4.

Таблица Б.4 - Расчетные функции для измерений нестабильности частоты, вносимой

измерительными каналами

Примечания

• 1 Значения CKO{YiY]} и СКДО{У1У]}, рассчитанные кросс-корреляционным методом, дающие оценки нестабильности частоты, вносимые измерительными каналами в двухканальном режиме (функции с поз. номерами 5, 8, таблица Б.4), соответствуют требованиям по основной погрешности измерения в двухканальном режиме (смотри п.4.2.7 настоящего Руководства по эксплуатации).

• 2 При работе в программе обработки измерений частотных компараторов Ки.ЯКУР.00053-01 оценки нестабильности частоты, вносимые измерительными каналами

обозначены как

Б.6 Список литературы по измерениям нестабильности частоты

• 1) J. Groslambert, D. Fest, М. Oliver, J.J. Gagnepain. Characterization of Frequency Fluctuations by Cross-correlations and by Using Tree or more Oscillators. Proc. 35th Ann. Freq. Control Symposium, USAERADCOM, Ft. Monmouth, NJ 07703, May 1981.

• 2) KazLiyuki Yoshimura. Characterization of Frequency Stability: Uncertainty Due to the Autocorrelation of the Frequency Fluctuations. IEEE TRANSACTIONS ON INSTRUMENTATION AND MEASUREMENT. VOL. IM-27, N0.1, MARCH 1978.

• 3) И.Н. Чернышев. Аппаратурная составляющая систематической погрешности измерения нестабильности частоты методом трех генераторов. Техника средств связи. Серия РИТ. 1990, выпуск 2.

• 4) Т.П. Пашев, И.Н. Чернышев. Погрешность измерения нестабильности частоты методом трех генераторов. Техника средств связи. Серия РИТ. 1987, выпуск 6.
