Государственная система обеспечения единства измерений

Системы измерений передачи данных Cisco ASR 5500 Методика поверки

CiscoASR5500.2021 МП

г. Москва

СОДЕРЖАНИЕ

Стр.

• 1 Общие положения

• 2 Перечень операций поверки средства измерений

• 3 Требования к условиям проведения поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Метрологические и технические требования к средствам поверки

• 6 Требования (условия) по обеспечению безопасности проведения поверки............

• 7 Внешний осмотр средства измерений

• 8 Подготовка к поверке и опробование средства измерений

• 9 Проверка программного обеспечения

• 10 Определение метрологических характеристик средства измерений

• 11 Подтверждение соответствия средства измерений метрологическим

требованиям

• 12 Оформление результатов поверки

  10

  И

• 13 Приложение 1..........................

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной, периодической поверки Системы измерений передачи данных Cisco ASR 5500 (далее - СИПД).

• 1.2 Применяемые для поверки СИПД средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ, единиц измерения объемов цифровой информации.

• 1.3 Поверку СИПД осуществляют один раз в два года метрологические службы, аккредитованные на данные виды работ.

2.1 При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

Примечание: Внешний осмотр средства измерений не производится. Процедуру поверки СИПД осуществляют дистанционно посредством средств связи.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C....................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа......................................................................................100

• 4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые эквиваленты сети и используемые средства поверки.

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

• 5.1 При поверке должны применяться средства поверки, указанные в таблице 2.

• 5.2 Все средства поверки должны быть исправны, средства измерений с не истекшим сроком поверки, эталоны единиц величин и испытательное оборудование с не истекшим сроком аттестации.

• 5.3 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих требуемой точностью передачи единиц величин поверяемым СИПД.

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 5.4 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

• 6.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019- 2017, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 6.2 К выполнению операций поверки могут быть допущены только специалисты юридического лица или индивидуального предпринимателя, аккредитованного на проведение поверки в соответствии с действующим законодательством.

• 6.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 7.1 Внешний осмотр

  • 7.1.1. Внешний вид и комплектность проверить на соответствие данным, приведенным в руководстве по эксплуатации РЭ и в ПС на СИПД.

При проведении внешнего осмотра проверить:

• - соответствие комплектности СИПД;

• - сохранность пломб;

• - отсутствие внешних повреждений корпуса и ослабления элементов конструкции;

• - сохранность органов управления;

• - обеспеченность конструкции ограничением доступа к определенным частям средства измерений

• 7.1.2. Результаты внешнего осмотра считать положительными при отсутствии видимых дефектов. В противном случае СИПД дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 8.1 Перед проведением поверки необходимо провести следующие подготовительные мероприятия:

• 8.1.1 Проверить срок действия свидетельств о поверке на применяемые средства поверки;

• 8.1.2 Подготовить ВЕКТОР-ИКИ-2016 к работе для чего к USB порту ноутбука (в составе ВЕКТОР-ИКИ-2016) подключить имеющийся в составе приёмник сигналов ГЛОНАСС/GPS (далее - приёмник ГЛОНАСС/GPS). Антенны приемников ГЛОНАСС/GPS необходимо разместить соответствующим образом для обеспечения максимальной видимости спутников СРНС.

• 8.1.3 ВЕКТОР-ИКИ-2016 подключить к электросети с гарантированным питанием.

• 8.1.4 Заблаговременно отправить опцию АМДИ из комплекта ВЕКТОР-ИКИ-2016 оператору связи для получения физического доступа к стыку Ethemet-оборудования оператора связи (стандарта 10Base-T или 100Base-TX), данные для настройки параметров IP-протокола, соответствующей учётной записи ССИФ с поверяемым СИПД. Установка данных для настройки параметров IP протокола на ВЕКТОР-ИКИ-2016 должна гарантировать прохождение 1Р-трафика в направлении от ВЕКТОР-ИКИ-2016 до сервера storage.trxline.ru и в обратном направлении;

• - стык должен быть изолирован на Ethernet уровне от любого трафика, не учитываемого СИПД ССИФ;

• -  стык должен обеспечивать автоматическую настройку IP-протокола АМДИ фиксированной связи с помощью протокола DHCP.

• - установить SIM-карту в АТ мобильной связи, входящий в АМДИ фиксированной связи.

• - подключить АТ мобильной связи к АМДИ фиксированной связи.

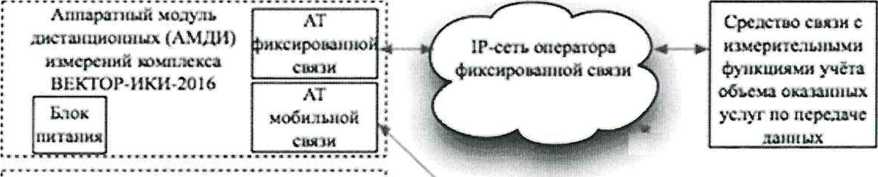

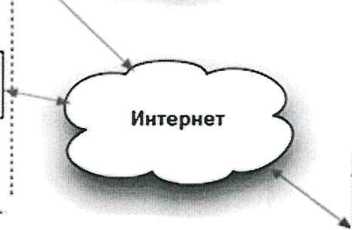

• 8.1.5 Организовать схему проведения измерений (Рисунок 1), подключить составные части ВЕКТОР-ИКИ-2016 в соответствии с РЭ.

Комплекс и «мерительный ВЕКТОР-ИКИ-2016

I сервер storage.trxl ine.tr

Рисунок 1

• 8.1.6 Выполнить настройку и синхронизацию шкалы системного времени ВЕКТОР-ИКИ-2016 с национальной шкалой времени РФ (НШВ РФ) для чего:

• - запустить программу ВЕКТОР-ИКИ-2016;

• - нажать “Настройки”;

- выбрать пункт “Точное время”.

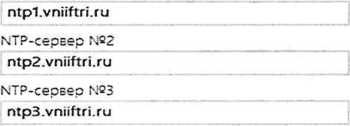

В появившемся окне включить “Приёмник сигналов ГЛОНАСС/GPS” или, при необходимости, “Серверы точного времени (NTP)” (Ошибка! Источник ссылки не найден. 2).

Серверы точного времени(NTP) Выел.

NTP-сервер №1

Ретрансляция точного времени Задействовать встооенный NTP-сервео Выел.

Сетевой адаптер для работы с протоколом NTP

Определять автоматически

Настройки соединения

Рисунок 2

• 9.1  Проверку программного обеспечения (ПО) выполнить путем определения идентификационных данных ПО СИПД. Для этой цели используют интерфейс командной строки.

• 9.2  Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО соответствуют указанным в описании типа СИПД.

10.1 Провести передачу соответствующих файлов эталонных объемов на АМДИ ВЕКТОР-ИКИ-2016 с сервера файлов эталонных объемов через ССИФ с поверяемым СИПД. Для этого:

• 10.2 Проверить, что АМДИ фиксированной связи включен и подключен к поверяемому СИПД.

• 10.3 Проверить, что ВЕКТОР-ИКИ-2016 сконфигурирован и функционирует согласно РЭ. Включить питание ВЕКТОР-ИКИ-2016. Убедиться, что произошёл запуск операционной системы, а в настройках операционной системы (ОС) правильно установлен часовой пояс места размещения ВЕКТОР-ИКИ-2016 (см. руководство по эксплуатации ОС), с помощью ярлыка “ВЕКТОР-ИКИ-2016” запустить программу ВЕКТОР-ИКИ-2016. Появится следующее рабочее окно программы:

Параметры тестов

Отправка файлов на сеэвер

у

Загрузка файлов с сервера

ГЛОНАСС/GPS

*   Поиск приемника

Запуск Настройки Протокол©; Выход

Рисунок 3

• 10.4 Убедиться, что приемник ГЛОНАСС/GPS включен. При включенном приемнике, в нижнем левом углу рабочего окна (Рисунок 3), будет либо вращаться индикатор “Поиск спутников”, либо, постоянно отображаться: “Время успешно синхронизировано”.

При правильном размещении антенны приемника и его исправности синхронизация времени должна произойти не позднее 30 минут после включения питания ВЕКТОР-ИКИ-2016.

• 10.5 Если в течение указанного выше времени синхронизация не установится, и в правом верхнем углу рабочего окна (Рисунок 3) будет отображаться надпись: “Поиск устройства ГЛОНАСС/GPS”, необходимо выйти из программы ВЕКТОР-ИКИ-2016 и запустить её повторно. После третьей попытки - произвести перезагрузку ВЕКТОР-ИКИ-2016 и выполнить действия, описанные в данном пункте.

Если перезагрузка ВЕКТОР-ИКИ-2016 не приведет к требуемому результату, следует прекратить поверку и направить ВЕКТОР-ИКИ-2016 на диагностику в сервисную службу производителя.

• 10.6 Выбрать режим “Загрузка файлов с сервера”, для получения файлов эталонных объемов с сервера (Рисунок 4).     ____________________

. Загрузка файлов с X      сервера

Рисунок 4

• 10.7 Произвести настройку расположения файла протокола измерений ВЕКТОР-ИКИ-2016:

• - нажать кнопку “Настройки”;

• - нажать кнопку “Протокол испытаний”;

• - произвести выбор пути в файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола измерений путём нажатия кнопки “Выбор расположения”;

Файл протокола измерений будет сохранён по указанному пути в формате XLSX (Рисунок 5).

© Настройки

Хранилище

Точное время

Сервер эталонных файлов

Протокол испытаний

Дополнительно

Рисунок 5

Перейти в главное окно путём нажатия кнопки

• 10.8 В главном окне программы в столбце” Технология связи” (Рисунок 6) войти в меню настройки “Свойства профиля” для выбора и настройки параметров физического интерфейса для проведения измерений (Рисунок 6).

Параметры тестов

Технология связи

т- Отпрабка файлов на

■ ■ серее? •     ■■■■".

Рисунок 6

© Свойства профиля

Технология связи

И

Сетевой адаптер

HUAWEI Mobile Connect ■ 3G Network Card

Свойства адаптера

Выбор сети

Дополни тельные опции

Удалить профиль       Установить матрицу эталонов Очистить матрицу эталонов

Рисунок 7

В меню “Технология связи” выбрать тип физического интерфейса AT Ethernet 10/100 (Рисунок 8).

© Свойства профиля

Технология связи

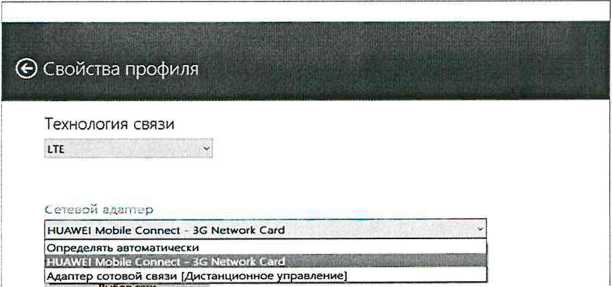

В меню “Сетевой адаптер” выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе и заблаговременно отправленное для проведения поверки (Рисунок 9).

Рисунок 9

• 10.9 Перейти в главное окно путём нажатия кнопки

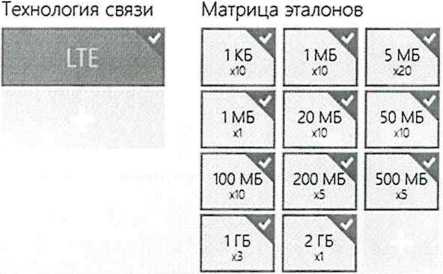

• 10.10 В главном окне программы в столбце “Матрица эталонов” (Рисунок 10) войти в меню настройки “Редактирование матрицы” для выбора объёмов и количества каждого из них для проведения измерений (Рисунок 10).

Параметры тестов

Режим работы

Технология связи

Отправка файлов на

" сервер

Рисунок 10

v

. Загрузка файлов с

—      сервера

Выберите объем

© Редактирование матрицы

Число пеоедач

10 шт.

Удалить элемент матрицы

Рисунок 11

Выбор файла эталонного объёма осуществляется в меню “Выберите объём”, установка необходимого количества файлов данного объёма при проведении измерений устанавливается интерактивным “ползунком” в меню “Число передач”.

Выбрать файлы эталонного объёма в соответствии с следующей таблицей:

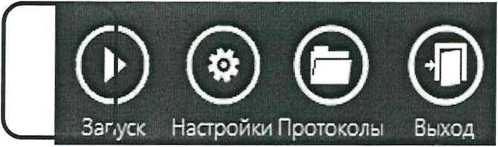

• 10.12 В главном окне программы нажать пиктограмму “Запуск” для начала проведения измерений (Рисунок 12).



Рисунок 12

В процессе проведения измерений в главном окне программы будет отображена общая служебная информация и индикатор процесса проведения измерений (Рисунок 13).

Тестирование сети

Выбранные параметры

Технология связи Wi-Я

Режим работы      Прием данных

Общий объем тестов 25 МБ

Ход выполнения

•. Прием объема (4 из 5)

4.С03 МБ из 5 МБ [33,54 мбит/с]

Стоп Протоколы Выход

ж# ГЛОНАСС/GPS

Время успешно синхронизировано

Рисунок 13

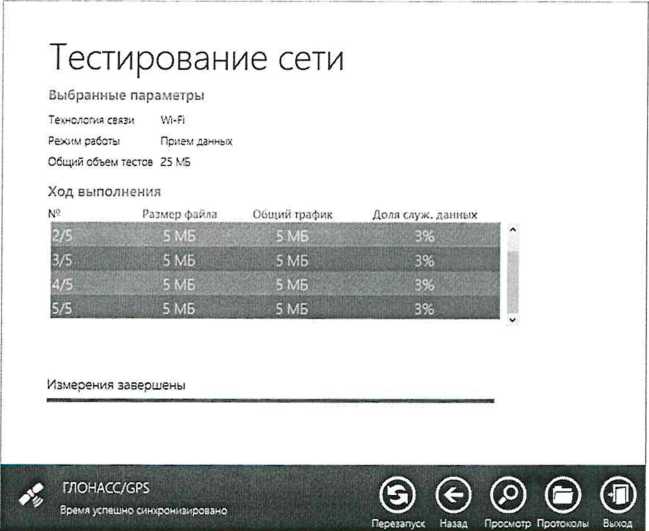

По завершении измерений в главном окне программы появляется сообщение “Измерения завершены” (Рисунок 14).

Рисунок 14

Протокол измерений по завершении тестов будет сохранён по заданному в п.7.1.6 локальному пути на жёстком диске ПК.

Вид протокола результатов измерений в формате “xlsx” показан на рисунке 15.

Рисунок 15

Для завершения работы программы ВЕКТОР-ИКИ-2016 необходимо нажать «х» в верхнем левом углу окна программы.

• 10.13 Получить по электронной почте или на носителе от оператора связи результаты регистрации параметров поверочных сессий и объемов данных, зарегистрированных ССИФ с поверяемым СИПД в формате xls. В файле должны присутствовать все данные используемые для поверки (время начала и окончания соединения, длительность, объем переданных данных по каждой сессии).

• 10.14 Определение погрешности измерений объемов переданных данных

  • 10.14.1 Сравнить результаты регистрации параметров поверочных сессий на ВЕКТОР-ИКИ-2016 и на ССИФ с поверяемым СИПД.

Определить погрешности измерений объемов переданных данных.

Диапазон измерений объемов определяется передачей файлов минимального (100 байт) и максимального объема (10Гбайт). Рассчитать абсолютную погрешность измерения количества информации для каждой сессии по формуле 1:

где AV - абсолютная погрешность измерения количества информации;

Увект - объем зафиксированный Вектором-ИКИ-2016;

Усипд - объем зафиксированный поверяемым СИПД.

• 10.14.2 Занести рассчитанные данные по каждой сессии в протокол (Приложения 1). Результаты измерения считать положительными, если полученное максимальное значение абсолютной погрешности при передаче до 100 кбайт менее 10 байт, и при передаче объемом более 100 кбайт k* 10’⁴ байт, где к - объем переданной информации. При периодической поверке для расчета берется сумма всех переданных объемов (Приложение 1, поле «Итого») для определения абсолютной погрешности в диапазоне более 100 кбайт.

• 10.15 Определение разности (расхождения) шкалы системного времени ССИФ относительно национальной шкалы времени UTC (SU)

  • 10.15.1 Определить разность (расхождение) шкалы системного времени ССИФ относительно национальной шкалы времени UTC (SU) по каждой сессии по формуле 2:

ДТ= Твект - Тсипд,

где АТ - Расхождение шкалы времени, поверяемого СИПД с Вектором-ИКИ-2016; Твект - Временная метка начала соединения зафиксированная Вектором-ИКИ-2016; Тсипд - Временная метка начала соединения зафиксированная поверяемым СИПД.

• 10.15.2 Занести рассчитанные данные по каждой сессии в протокол (Приложения 1) Следует принимать во внимание разницу в часовых поясах между установленным временем в Вектор-ИКИ-2016 и установленным временем в СИПД. Результаты измерения считать положительными, если полученное максимальное значение разности расхождения шкалы времени не превышает 1с.

• 10.16 Определение диапазона и погрешности измерений длительности передачи данных

  • 10.16.1 Определить диапазоны и погрешности измерений длительности передачи данных. Диапазон измерений длительности передачи данных определяем передачей файлов минимального (100 байт) и максимального объема (10Гбайт). Рассчитать абсолютную погрешность измерения длительности передачи данных для каждой сессии по формуле 3:

At= tBeKT - Юипд,

где At - абсолютная погрешность измерения длительности передачи;

tBeKT - длительность зафиксированная Вектором-ИКИ-2016;

иипд - длительность зафиксированная поверяемым СИПД.

• 10.16.2 Занести рассчитанные данные по каждой сессии в протокол (Приложения 1) Результаты измерения считать положительными, если полученное максимальное значение не превышает 1 с.

• 11.1 СИПД считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если:

• - погрешности измерений длительности передачи данных не превышает 1 с;

• - максимальное значение разности расхождения шкалы времени не превышает 1 с;

В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 12.1 При поверке вести протокол произвольной формы.

• 12.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин отбраковки.

• 12.3 Знак поверки наносится на свидетельство о поверке.

Главный метролог ООО «КИА»
