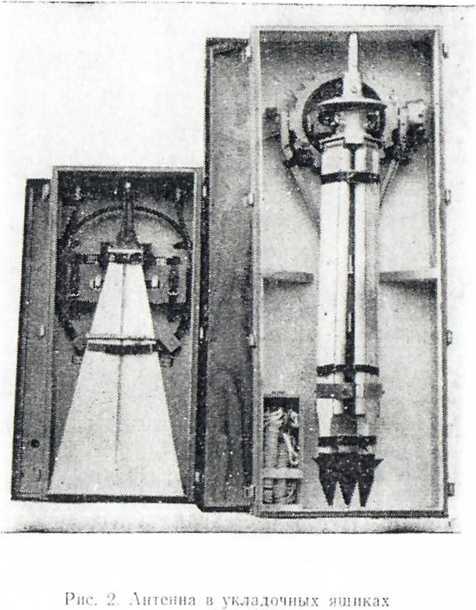

Антенна измерительная типа П6-23А

1,0 - 12,0 Гц

Методика поверки

А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

  • 1. НАЗНАЧЕНИЕ

    • 1.1. Измерительная антенна типа П6-23А (в дальнейшем именуемая «Антенна») работает в диапазоне частот 1,0 -12,0 GHz и предназначена для:

  • — измерения плотности потока энергии;

  • — измерения эффективной площади и коэффициента усиления антенн;

  • — создания электромагнитного поля с заданной плотностью потока энергии и других антенных измерений.

  • 1.2. Антенна имеет коаксиальный вход с волновым сопротивлением 50J2 (7/3,01 пип).

Для присоединения антенны к приборам, имеющим волноводный выход, к ней придаются волноводно-коаксиальные переходы сечением 28.5Х 12,6 mm и 2>Х 10 mm.

  • 1.3. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях на открытом воздухе.

Рабочими условиями эксплуатации антенны являются:

  • — температура окружающего воздуха от минус 50 до плюс 50е С;

атмосферное давление до 01.3 кРа (160 mm Иц);

  • — относительная влажность окружающего воздуха до 98% при температуре 35°С.

  • 2. ТЕХ Н И Ч ЕС К И Е ДА Н Н ЬI Е

    • 2.1. Антенна перекрывает непрерывный диапазон часто;

1.0  12,0 GHz

  • 2.2. Вход антенны коаксиальный с волновым conpoiпи. 1’чи > 50 Коэффициен г с>оячей ви.шы (КСВ) на нмцг рун гы ш ;г теины в рабочем диапазоне частот не более 1,5.

  • 2.3. Эффективная и.юща и, рупорной антенны н<-       !”<) irn

Эффективная площадь (коэффициенi усиления) рупорной аитсн

  • 12.3.3. Установите расстояние I в сантиметрах между приемной и передающей антеннами не менее

1--7.------'                              (17)

где Di, В2 — наибольшие размеры раскрывов передающей и приемной антенн, сиг,

/. длина волны, cm.

  • 12.3.4. Установите в качестве приемной антенны измерительную или испытуемую антенны, присоединяя их к измерителю мощности непосредственно или с помощью одного и того же кабеля.

  • 12.3.5. Поворачивайте приемную и передающую антенны по азимуту, углу места и поляризации до получения максимального показания измерителя мощности. Произведите по шкале измерителя мощности отсчет мощности Р„р в микроваттах, принятой измерительной антенной, и мощность Рпр в микроваттах, принятой испытуемой антенной.

  • 12.3.6. Определите эффективную площадь Л„|, в квадратных сантиметрах испытуемой антенны ио формуле:

Л эф Тйр                               (17а)

где А„|, — эффективная площадь измерительной антенны, определяемая но графику, придаваемом} к антенне, сиг.

  • 12.3.7. Погрешность определения эффективной площади вычисляется по формуле:

(IS)

где ор - погрешность измерения отношения мощностей измерителем мощности;

о а - погрешность аттестации измерительной антенны» по эффективной площади;

— максимальная погрешность за счет рассогласования. Предельные значения погрешности за счет рассогласования

%,р и ?<р вычисляются по формулам:

<       (I   1Г|г)(1   |Го||Г.,м|)г

" (1   |ГР)(Г |Го         ’       ( '

<!   |Г|’)(1   |Г0||Г„м;)г

“O -IWi |Го||Г..м!)г"    ’         ’

где | Г |, | Г<> |,! ГНч | модули коэффициентов отражения нзмс рительпой антенны, испытуемой антенны и измерителя мощности соответственно.

В качестве      берется большее но абсолютной величине

из значений о„ и о.,,Р.

13. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

  • 13.1. Перечень наиболее часто встречающихся или возможных неисправностей приведен в табл. 3.

Таблица 3

1(аимеиованнс неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод

устранения

Приме

чание

Ирм соединении антен пы с измерительными приборами сигнал отсут ciвуег

Обрыв внутренней жилы кабеля

I1роизвести    заделку

кабеля заново

Увеличение КСВ кабс

ля

Плохое качество ci дел к и кабеля

Произнести    заделку

кабеля заново

Уменьшение эффективной площади антенны

Загрязнение линзы, попадание вла in anvrpi. рупора

Протереть линзу сна руки, просушить антенну при температуре не выше плюс 50'С

11роскальзывают ручки па .механизмах азимутальном и ориентации

Ослабли стопор пые винты

11оджа 1 ь    стопорные

вин гы и закрасить нх краской

  • 13.2. После ремонта рупорная антенна, волноводно-коаксиальные переходы и кабель подлежат проверке но методике, изложенной в разделе 14.

14. МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

Настоящий раздел устанавливает методику первичной и периодической поверок антенн нзмернтельных. Периодическую ио верку рекомендуется проводить не реже 1 раза в год при эксплуатации; не реже одного раза в два года при хранении.

  • 14.1. Операции и средства поверки

При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 4.

I 1анмеповапие операций

11омсра пунктов ТО

__________Таблица 4 Средства поверки и их нормативнотехнические характеристики

Внешний осмотр

Опробование

Определение метрологи

ческих параметров:

КСВ рупорной антеп-иы

  • 14.3.1

  • 14.3.2

  • 14.3.3

14.3.3а

Линии измерительные:

Р1-17—диапазон частот 0,5—3 GHz, погрешность измерений КСВ 6%; Р1-18—диапазон частот 2—12,5 GHz, погрешность измерений КСВ 13%.

Измеритель КСВ панорамный Р2-50, диапазон частот 1,0—4,0 GHz, погрешность измерения КСВ 5К;

Генераторы сигналов высокочастотные:

Г4-94 — диапазон частот 0,85 — 1,8 GHz, погрешность установки частоты 1,0%;

Г4-95 — диапазон частот 1,78 — 3,0 GHz, погрешность установки частоты 1,0%;

Г4-96—диапазон частот 3,0—5,0 GHz, погрешность установки частоты 1.0%;

Г4-97 диапазон частот 5,0 7,5 GHz, погрешность установки частоты 0,5%;

14-125 — диапазон частот 7,0 — 9,0 GHz, погрешность установки частот ы 0.1 %;

Г4-126 — диапазон частот 8,85 — 12,09 GHz, погрешность установки частоты 0,1%.

Измеритель отношения напряжений В8-6:

  • — диапазон частот 0,15—20;  1 и

10 kHz;

  • — погрешность измерения отношения напряжений:

в пределах 1—10—1,5%; то же     10—1000—2,5%;

»        1000-3160-4%;

»       3160—10000—6%.

Измерители КСВ панорамные Р2-54/1

  • — - диапазон частот 4,0—-5,64 GHz, погрешность измерения КСВ 5К+5; Р2-54/2 диапазон частот 5,6— 8,3 GHz, погрешность измерения КСВ 5К 1 5; Р2-54/3 — диапазон частот 8,15—12,05 GHz, погрешность измерения КСВ 5К f 5, где К — предел измерения КСВ.

1 [аименованпе операций

11омсра пунктов ТО

Средства поверки п их нормативнотехнические характеристики

Вентили:

36-29—диапазон частот 0,9—1,8 GHz;

36-33—диапазон частот 1,5—3,0 GHz:

36-35 — диапазон частот 2,35 — 4,7 GHz;

36-36—диапазон частот 4—7 GHz;

36-103 — диапазон частот 6,58 — 10,02 GHz;

36-105 — диапазон частот 8,15 —

12,42 GHz;

погрешности эффек-

14.3.36

Генераторы сигналов высокочастот-

тивпой площади ру-

ные:

поркой антенны

Г4-94, Г4-95, Г4-96, Г4-97,  Г4-125,

1'4-126.

Вентили:

36-29, 36-33, 36-35, 36-36, 36-103, 36-105.

Ваттметр поглощаемой мощности МЗ-22:

диапазон частот 0,03 -53,6 GHz;

- пределы измерения мощности 12 p.W -6 mW.

Преобразователи приемные ваттметров:

М5-89 диапазон частот 0,1 —10 GHz; М5-41 — диапазон частот 6,85 — 9,93 GHz;

М5-42 — диапазон частот 8,24 — 12,04 GHz;

Измеритель отношения напряжений

В8-6.

Источник переменного тока Б2-3:

  • — выходное напряжение 220 V;

  • — нестабильность выходного напряжения 0,5%.

Рулетка измерительная:

  • - длина 10 in;

  • - погрешность 1 ст.

Головки детекторные из комплекта прибора УЗ-29 на диапазон частот 50 -17850 Mllz.

Антенна   измерительная   116 23А

(2 шт.):

  • - диапазон части! 1  12 GHz;

11аимеиоваиие операций

11омера пунктов ТО

Средства поверки и их нормативнотехнические характернст ики

КОВ кабеля

основной погрсшпост и ослабления кабеля

КОВ волноводно-коаксиальных переходов

I 1.3 Зв

1 1.3.Зд

погрешность калибровки эффективной площади 20%.

Линии измерительные: 1’1 17. 1’1-18. Генераторы сигналов высокочастотные: Г4-94.  Г4-95,  Г-1 -96.  Г4-97,

Г4-125. Г4-126.

II птеритель отношения напряжений 08-6.

Вентили: Э6-29, 36-33, 36-35, 36-36. 36-103, 36-105.

Измерители КСВ панорамные 1’2-50, 1’2-54/1, 1’2-54/2. 1’2-54/3.

Нагрузки: Э9-73, 39-74.

Генераторы сигналов высокочастотные: Г4-94,  Г4-95,  Г4-96,  Г4-97,

II 125, Г4-126.

Вентили: 36-29, 36-33, 36 35, 36-36, 36-103, 36-105.

Ваттметр поглощаемой мощности МЗ-22.

Преобра шпатели приемные ваттметров:

М3 89, М5 II, М5-12.

Источник переменного тока Б2-3.

Измерители коэффициента стоячей волны:

1’2 14 диапазон частот 6,85 — 10,02 ОН/., погрешности измерения КСВ 51\.

1’2-45 диапазон частот 8,15 —

12.42 GHz, погрешность измерения КСВ 5К.

Н.пружа 39-74 из комплекта липин и {мерительной 1’ 1 ■ 18.

Примечания: 1. В качестве образцовых средств поверки используются ваттметр поглощаемой мощности термисторный МЗ-22 и измеритель отношений напряжений В8 6 (или В8-7).

  • 2. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные меры и и 1Меригельные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 3. Образцовые средства поверки должны быть исправны и поверены в еоот-■eictBini с ГОСТ 8.002-71.

  • 14.2. Условия поверки и подготовка к ней

  • 14.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293 ! 5К (20 ' 5мС); относительная влажность воздуха 65 1 15%;

атмосферное давление (100x4) kPa (750'30) пип llg).

Примечание. Допускается проведение поверки в условиях, отличающихся от нормальных, если они нс выходят за пределы рабочих условий для проверяемой антенны и средств измерения, применяемых при поверке.

  • 14.2.2. Для проведения измерений требуется помещение площадью не менее 120 in2 (12Х 10 m или 20X6 ш) и высотой не менее 1-х метров.

  • 14.2.3. Перед проведением операции поверки необходимо выполнить следующие подготовительные работы:

  • - - проверить комплектность антенны;

  • — расположить приборы так, чтобы отражения от пола, погодка и стен помещения не влияли на результаты измерений;

соединить проводом корпуса приборов между собой и с шиной заземления;

-- выполнить подготовительные операции согласно ни. 11.1, 11.2. ,

  • 14.3. Проведение поверки

При выполнении операций поверки ведется протокол по произвольной форме с записью результатов измерений, необходимых для расчетов.

  • 14.3.1. При проведении внешнего осмотра антенны должно быть проверено:

отсутствие механических повреждений, влияющих на работу антенны;

крепление сборочных единиц антенны в местах их соединения;

наличие и прочность крепления органов управления, плавное гь их действия и надежность фиксации;

плавность хода азимутального механизма и механизма ориентации;

состояние лакокрасочных покрытий и четкость маркировок и надписей на антенне н шкалах.

При наличии дефектов антенна подлежит забракованию и направлению в ремонт.

  • 14.3.2. Опробование

При опробовании антенны необходимо выполнить работы по проверке работоспособности треноги и механизма ориентации.

Работоспособность треноги и механизма ориентации определятся путем проверки возможности поворота и подъема антенны в рабочем состоянии.

Результаты считаются удовлетворительными, если тренога и механизм ориентации обеспечивают повороты и подъем антенны в с. I ед у ю щ 11 х п редел а х :

поворот рупорной антенны но азимуту в пределах от 0 до 360 ;

поворот рупорной анзенны но углу места в пределах от плюс 90м до минус 30 .

При обнаружении неисправности антенна подлежит забракованию и направлению в ремонт.

  • 14.3.3. Определение метрологических параметров

а) определение КСВ рупорной антенны

Измерение КСВ антенны производится автоматическими измерителями КСВ в соответствии с их инструкциями по эксплуатации. При отсутствии автоматических измерителен КСВ измерение КСВ производится методом максимума—минимума следующим образом.

Измерение КСВ антенны производится при непосредственном подключении входа антенны к коаксиальной измерительной линии. Если непосредственное подключение антенны к линии невозможно, то допускается применение коаксиальных переходов с КСВ не более 1,1'.

Структурная схема соединения приборов приведена на рис. 7.

Рис 7. Структурная схема соединения приборов для определения

КСВ рупорной антенны

Л н.п снна

При определении КСВ на расстоянии четырех метров перед раскрывом антенны в полосе шириной три метра не должно быть никаких предметов. При этом измерения КСВ необходимо провести в 10—15-ти точках частотного диапазона антенны (в том числе на двух крайних) в соответствии с инструкцией но эксплуатации измерительных линий.

Результат считать удовлетворительным, если КСВ рупорной антенны в рабочем диапазоне частот не превышает 1,5.

б) определение погрешности эффективной площади рупорной антенны

Определение погрешности эффективной площади рупорной антенны производится сравнением значения эффективной площади, полученного при ее измерении методом двух антенн, со значением, указанным на графике.

Проверку производить не менее чем на семи частотах (в том числе на двух крайних) рабочего диапазона антенны.

Расстояние I между антеннами и вычисленные для этих расстояний поправочные коэффициенты (поправки на близость) приведены в табл. 5.

Между антеннами в полосе шириной б метров (симметричной относительно липин, соединяющей антенны) не должно быть никаких предметов.

Таблица 5

Частота, GHz

Длина волны, cm

Расстояние, ст

Поправочный коэффициент

1.0

30.03

300

1,000

2,0

15.00

300

1.015

3.0

10,00

500

1,015

4,0

7,50

500

1.023

5,0

6,00

500

1,037

5,5

5,46

500

1,045

6,0

5,00

600

1.040

6.5

4.62

600

1.043

7.0

4.29

760

1.031

7,5

4,00

760

1.036

8,0

3.75

760

1.041

8,5

3.53

760

1.050

9,0

3,33

760

1.062

9,5

3,16

800

1,052

10,0

3,00

937

1,044

10,5

2,86

937

1,046

11,0

2,37

937

1,049

11,5

2,61

937

1,055

12,0

2,50

937

1,062

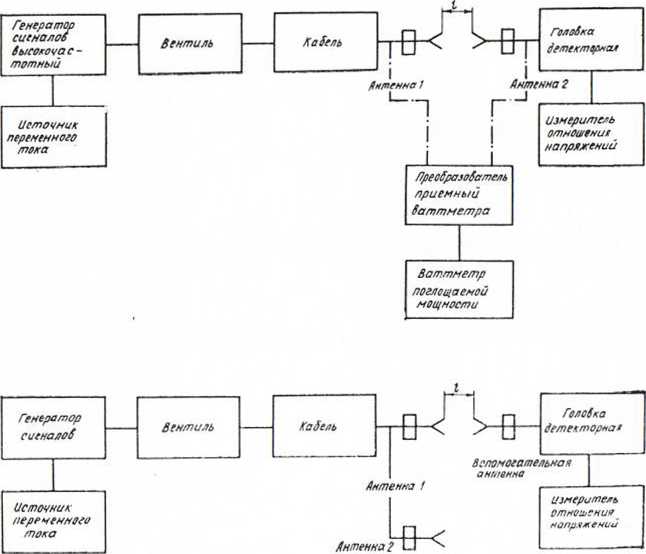

Приборы соединить по схеме, приведенной на рис. 8а.

'нс 8 Структурная схема соединения приборов при определении погрешности эффективной площади антенны

Измерения производить следующим образом:

включить генератор сигналов, соответствующий поверяемому частотному диапазону, и навести антенны друг на друга до получения максимального сигнала на выходе приемной антенны. 15 дальнейшем ориентацию антенн не менять;

— измерить мощность Риер, подаваемую на вход передающей антенны 1. Для этого генератор с подключенным к нему ка белом отсоединить от передающей антенны и присоединить к ваттметру поглощаемой мощности с преобразователем ваттметра. Органами регулировки выхода генератора установить выходную .мощность генератора такой, чтобы показания ваттметра были близки к его верхнему пределу измерений. Не меняя установленной мощности генератора, присоединить его гем же кабелем снова к антенне 1;

ваттметр поглощаемой мощности с преобразователем ватт

метра подсоединить к антенне 2 и измерить мощность Рпр, принятую антенной.

Измерить переданную мощность Риер и принятую мощность Рпр поочередно не менее трех раз каждую и вычислить средние арифметические значения результатов трех измерений;

- соединить приборы по схеме, приведенной па рис. 86. Установить в качестве приемной антенны третью вспомогательную антенну и соединить ее с измерителем отношения напряжений;

антенны 1 н 2 поочередно присоединять одним и гем же

кабелем к генератору сигналов, мощность которого при этом не должна изменяться, п наводить их на вспомогательную антенну до получения максимального ли пала па ее выходе. Волыпин по величине сигнал на выходе вспомогательной антенны принять в качестве опорного в измерителе отношения напряжений.

Измерить отношение сигналов q от антенн 1 и 2 с помощью измерителя отношения напряжений;

— определить значения эффективной площади антенн 1 и 2 А|Эф и АгэФ в квадратных сантиметрах по формулам (21 и 22):

(21)

где Т — поправочный коэффициент, учитывающий близость антенны;

/.  - длина волны в сантиметрах, па которой производятся из

мерения;

I — расстояние в сантиметрах между антеннами.

Значения у, л, I приведены в табл. 5.

Значение эффективной площади антенны А,ф, полученное при измерении, сравнить со значением эффективной площади А°,ф для данной частоты, указанным на графике.

I’c <\ Л1.'| а ТЫ II tMCpCHH И СЧПТИЮТСЯ \ ТОВЛСТПОрИТеЛЬНЫМИ, ГОЛИ if I priiiiioc'iь >ффск I пипой нлоша in антенны ft в процентах. вычти иная по формуле (23)

не превынмс i 20",,.

г.) определение КСВ кабеля

Измерение КСВ е обоих концов кабеля ирон вводится автома л 'icckiimii измерите.юми КСВ в соотнесший с их пнетру кцпямп но экс.туатацпп. При отсутствии автоматических измерителен КС.В намерение КСВ upon(водится методом максимума минимума в соответствии с инструкцией по эксплуатации измерительной линии

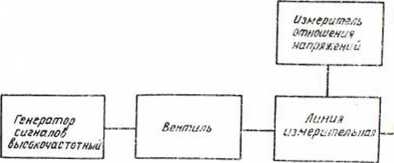

Схема соединения приборов для определения КСВ кабеля при непосредственном подключении к измерительной линии приведена на рис. 9.

Рис. 9. СIрук 1 ypn.i:t схем;: o'l-.vHieniin приборов при определении КСВ кабеля

КСВ кабеля проверять на 10 lo in (в том числе на двух крайних) частотах рабочего диапазона антенны, применяя соответствующие поверяемому диапазону частот приборы, указанные в табл. 4 и. 14.3.3(5. В качестве согласованной нагрузки используются нагрузки Э9-73 и Э9-71 из комплектов измерительных линий Р1-17 и Р1-18. Допускается применение коаксиальных переходов с КСВ не более 1.10. если присосдинеине кабеля непосредственно к линии или нагрузке невозможно

Результат считается удовлетворительным, если КСВ кабеля, натруженного на согласованную нагрузку, в рабочем диапазоне частот не более 1,6;

г) определение основной погрепшосгн ослабления кабеля

Определение основной погрешности ослабления кабеля произ годится сравнением значения ослабления кабеля, полученного при измерении, со значением, указанным на графике.

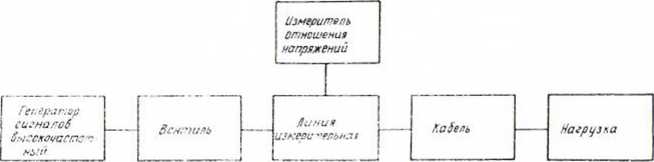

< .осшин 11. приборы и-.; схеме, приведенной на рис. К).

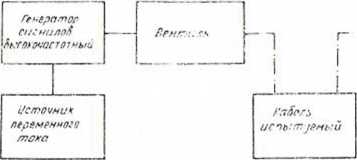

Рис. 10 Структурная схема соединения приборов при измерении ослабления кабеля

НПЪ'л

' • 7с,.77--

лг:л

Измерение ослабления кабеля производится па двух крайних и одной средней частою рабочего диапазона антенн следующим образом:

  • — ваттметром поглощаемой мощности измерить начальный уровень мощности I’, в микрон,ai iax на выходе ферритового вентиля. Величину мощности Р| установить такой, чтобы показания ваттметра были близки к его верхнему пределу измерений;

  • — - оставив мощность генератора неизменной, включить между вентилем и ваттметром испытуемый кабель и измерить мощность 1\ в микроваттах на выходе кабеля:

  • — определить величину ослабления кабеля « в относительных единицах по формуле (24):

Измерить ослабление кабеля не менее трех раз и вычислить среднее арифметическое значение ослабления;

— значение ослабления кабеля а, полученное при измерении, сравнить со значением ослабления кабеля,а0 для данной частоты, указанным на графике.

Результат считается удовлетворительным, если основная погрешность ослабления 6 в процентах, вычисленная по форме ле (25):

о — I?___35 | • 100                 (25)

I ‘а I

не превышает 30%;

.1) опречеление KGB волпово ui'> коа юнальвых переходов

i I fмерсчие KGB полноводно коаксиальных переходов произво дпгея e помощью измерителей коэффцциенion стоячей волны 1’2 I 1 и 1’2 15. В качее1ье coi.'iai оваппоп нагрузки используется нагрузка тппа 3)9-71 (из комплекта линии нзмерптельной 1’1-18). Измерение КСВ перехода производить в соответствии с инструкцией по эксплуатации измерителей КОВ 1’2 II, 1’2-15.

Результаты считаются удовлетворительными, если КСВ полно водно-коаксиальных переходов вс более 1,3 в диапазонах:

6,85 9,93 GHz для волноводно-коаксиального перехода сечением 28,5Х 12,6 пнн;

8,21  12,05 GHz - для волповодпо-коакеиальиого перехода сече

нием 23Х Ю пин.

14.4. Оформление результатов поверки

  • 14.4.1. Результаты поверки оформляют путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.

1 1.4.2. Антенны, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.

15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 15.1. Смазка антенны

('.мазка трущихся частей в условиях непрерывной эксплуатант; производится смазкой ОКБ 122-7 ГОСТ 18179-72 не реже одного раза в 6 месяцев.

Перед смазкой поверхности должны быть очищены от пыли и грязи, излишки смазки должны быть стерты ветошыо.

  • 15.2. Консервация

При необходимости длительного хранения антенна подлежит консервации.

If?

■hMiwu i-|

WO»JO<PJ ]

! pe

ЯЦИ0001 J

.iiin-vi'oi.’iKii I

rillHOllli: in.’oiiii.>irut:<itnrii rilMvndinn]'

" ) VV j-<• il.niix.ii ч : i

111 1 > a: •. oil '1 ч>ii'i-:• i.'ii r.I’li'ii .4 i." -i! 10 \ > <_•<) .4>iri: ■>' < |«_- .>\ 11 ■;

.to i;x xi i.oh i:.Ia’.i i;.ioiiixoi. iijhuoiaa xi4i!4i.,oi.'odii хччнiii.'i in хинь 1 ciiiMti.iiiii .41 ниш\ :i >4i i.’-.ii>uii i ibiii.iuini 1 tiHM'roi iiiiii.ij n\-

0М11П1В IXOi. M< il'l l.’ll lllXB'HIll.l.’ll Х1ЧН.10Г.Н .idllO ’ll I .'oil 4'odo I .'Ul.Ah! I djlX 1\,Н111Л(>П.'ОО.'' J В04 lHl'OHl. llodil i‘l JM-'I.'-H.' i;Xil.Ad.J!4H 11 inn. Ml H.'l I i\ij1hJi.ndy i,iii,i(lM,:ii чичо 1ЧН ичиги?: хеиитекоиш \i'i 1 i'id.41. > i.’H I'limailh; r.ioii?H.ni,i 1 doii.’ioid i >i?i.\i. n <|  \\I JH OiH.Hilil.'BH в.)Ь)К1.’

■ovoduo iio.'iii::.? онпожогиц ни : >-.ii;L ao.> >1 iiniidliioixo хи ч i..ioii.4<o:x -гоя biioi.oii.’m.hi bltio ihooia 'мы xичJ> x;4.ii(ioii.)ii<;<li ин 1чно.

liodxi < ЧИНИ НИЖГо ■ ИИj’llHJlil li IX Г1 ilHBIiO'l к ll.X ..' H'll'lll!'. -H’lihlrl

'lll.'l-lil II ЧоМГИ.'.I л Г > II d.lip.'o .1 1? I.IIHi.'HOi' .'H o.l'IXlld . J.O I4.L1I1IIIO IIIIHOI.'.'.X HUH Bjdoll.HH.’d.l. IHXBI'IiH И1Х.ХОЯ I'..'l.ill odtllodll 11HOJ.11B iiMiiniB Э1Ч1Н.1В.1 a xniihbhombha Oiini?a<>diu.doii3iii?d j [’j

.1II11 \ УO<1 II I <1 OH’.) 11 \ <1.1. II

XLOL’ /      1ЧоН<А1.\> XIOd.i *.101.* <•      .411110! III.’ BlHI.HIIldx M(xl' )

iiiHH’iiii.'.'iio'; I i"i-.'.i'i 1 11 ciiiioi 11;: я iiik >oix x.nh

OOl-’UO XKIIHOI.'.'A XllM.il III.          111:1'.'l II? d X II I O' i: 1'1 1Л? I.i! *B l.’ol'l It! I: ll(i|]

ouiroddoM хнпкме'лчЕпи *aori?.i oxi'MBi i; ‘noiioi.’d'ni 'xoiaHim

liodini ‘П1.ЧЧП Ч1.1ЧО OUXI'l.’Oi.' Oil KllilOIII'dx KI’I HIlll.MliOIXOll H

:L> Уё od\.i.i?d.Hiix.il II.Ill 'JnS’li “1 'I I ■" HI--!- ;i ч iiixiHi'.'i ii.'oii io

OOlL’i; 01.' Qg OAllHiX XO BX'Al't.OH O.IOiliOIB'I'On’MO od-XX'llbMIlXOL :xbhbol*o.\ x iniioi ai.'oioo а воч i ■ni::dx ич’чс-чп. i?iiho.i и у | <ц

HHH.IHVdX VirHUVdll 91

u о iniai oiotixooo и i4iin.ii.iii? .iiiHBHodityixoL’i! oxnroHKiiodi| lllXBIHXOd .il lltl.'-d'll?! Il IIM! l.'i-'-l \ OI-I.HIIIO

j iiiihj..>.iohii><> > u iimiHiib orniiiui i.i ч \ я лиП..1.1 ii;; .uii'Kiirx

inixKii J ridxiou и i\ 14 и во.h:. 1>юч i;

.il'lHHOllIII IIILl. .HI ‘l4IIHJj.llt; HlnXI IIIll.XOIx ■" l.ioll X il.iH! Hl .)ll>l.).>hl!l/l.'l?LHx jniihiImjo j.iH j /         J.'. X ) 1 lOo iVi I I VI il 1 lu'4|! 1     •’I'i'Ki lx.'

iitud-i и hl i i.i xo xinioxnt' oxiixoiibo

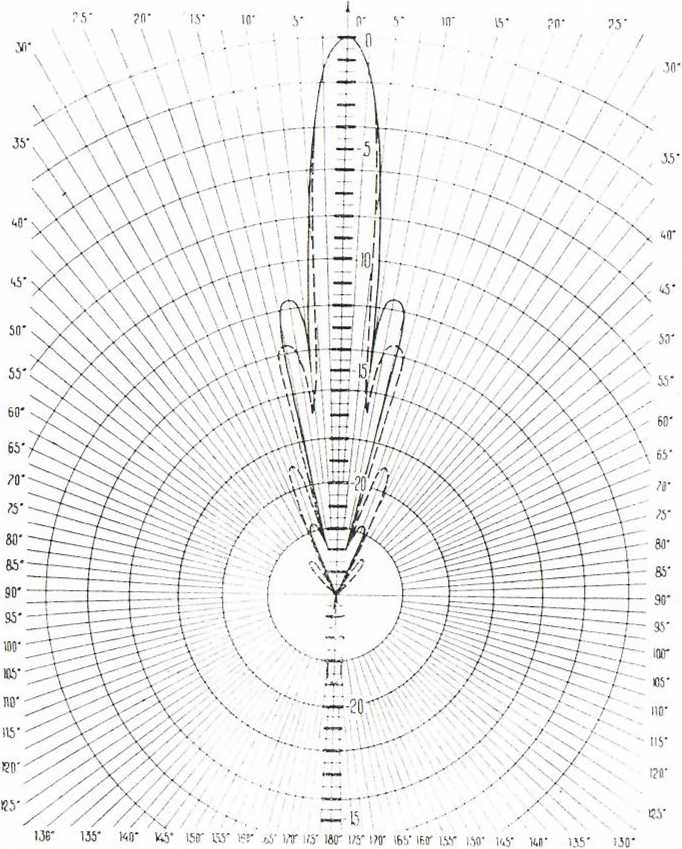

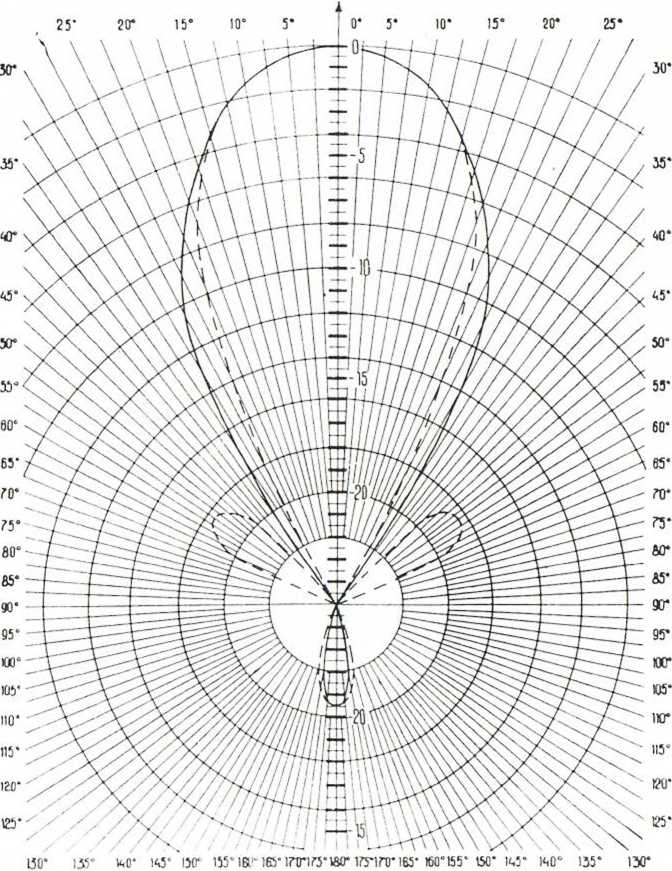

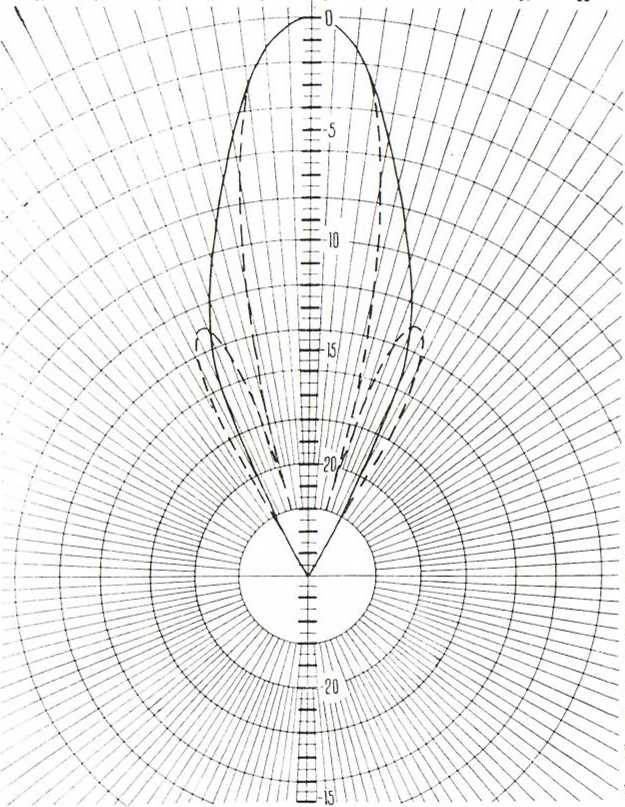

( = 2000 MHz

ad

4000 MHz

( плоибсн                                          " Н ИЛ«».С1!ь

155' W W 150' 155' 16Г 165" 1?Г IIS' W175* I/O" >65' Ы" 155' 15Г W М0‘   155'

55'

60'

65'

го-

75'

80'

U'

90'

95'

«'

105'

ПО'

115'

120*

130'

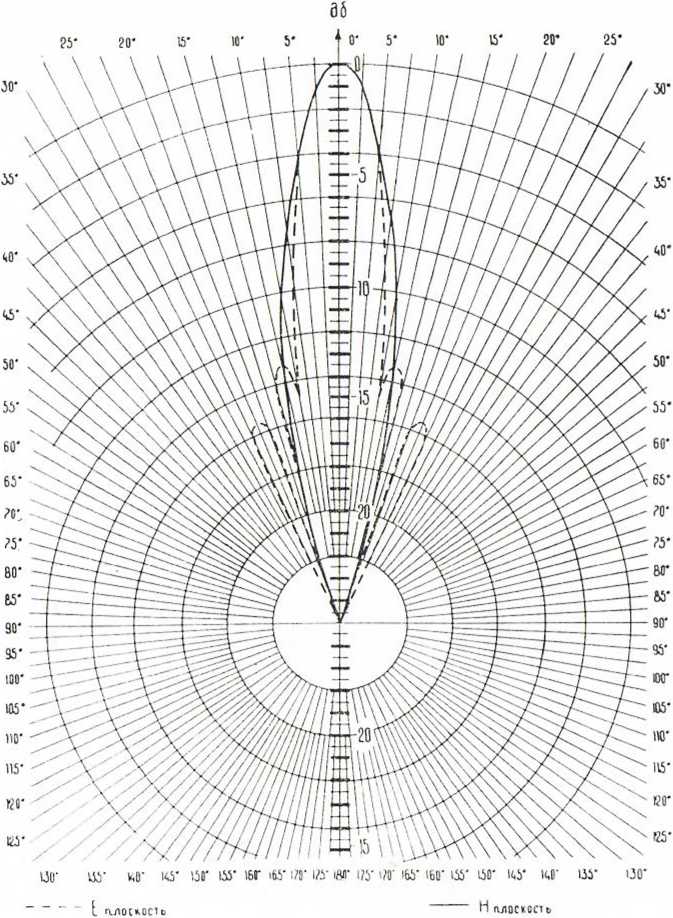

---Н ПЛ0СЮП6

( = 8000 .'Viz

I - 12000 MHz

Е плоскоси

35

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
