Методика поверки «ГСОЕИ. Газоанализаторы Rosemount OCX 8800» (МП-094/03-2020)
СОГЛАСОВАНО
декабря 2020 г.
Государственная система обеспечения единства измерений
Газоанализаторы Rosemount OCX 8800
МЕТОДИКА ПОВЕРКИМП-094/03-2020
1. Общие положения-
1.1. Настоящая методика поверки распространяется на газоанализаторы OCX 8800 (далее - газоанализаторы) предназначенные для непрерывного измерения содержания объёмной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах, главным образом, с целью контроля и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, обжига, для сжигания мусора и отходов, в печах нефтеперерабатывающих и нефтехимических, металлургических производств и прочих, и устанавливает методы и средства первичной поверки газоанализаторов перед вводом в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.
В зависимости от типа и свойств внешнего корпуса, газоанализаторы OCX 8800 выпускаются в следующих модификациях:
-
- ОСХ88А, OCX 8800 без маркировки Ех - невзрывозащищённые;
-
- ОСХ88С, OCX 8800 с маркировкой Ех - взрывозащищённые.
Интервал между поверками - один год.
-
1.2. Газоанализаторы обеспечивают прослеживаемость к ГЭТ 154 «ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах».
-
2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки.
Наименование операции |
Номер пункта методики поверки |
Проведение операции | |
при первичной поверке |
при периодической поверке | ||
1 Внешний осмотр средства измерений |
7 |
да |
да |
2 Подготовка к поверке и опробование средства измерений |
8 |
да |
да |
3 Проверка программного обеспечения |
9 |
да |
да |
4 Определение метрологических характеристик средства измерений |
10 |
да |
да |
-
2.2. При отрицательных результатах поверки по какому-либо пункту настоящей методики дальнейшая поверка газоанализатора прекращается, и он признаётся прошедшим поверку с отрицательным результатом. При этом газоанализаторы возвращаются организации, представившей его на поверку, с изложением причин возврата для проведения мероприятий по их устранению и повторного предъявления.
-
2.3. Допускается проводить периодическую (первичную) поверку отдельных измерительных каналов газоанализаторов в диапазонах, не выходящих за пределы допустимых диапазонов газоанализаторов, на основании данных, указанных в эксплуатационной документации (паспорте) и (или) письменного заявления владельца СИ. Объем проведенной поверки оформляется в соответствии с действующим законодательством.
3.
3.1.
При проведении поверки соблюдают следующие нормальные условия: температура окружающего воздуха, °C: от 15 до 25;
относительная влажность воздуха, %: от 30 до 80(1^;
атмосферное давление, кПа: от 84 до 106,7;
напряжение питающей сети переменного тока, В: от 100 до 240;
частота переменного тока, Гц: 50/60.
(1) - без конденсации.
-
3.1.1. Напряжение линии питания должно быть устойчивым и свободным от скачков
-
3.1.2. Механические воздействия, наличие пыли, агрессивных примесей, внешние электрические и магнитные поля (кроме земного) и отклонения от рабочего положения не допускаются.
-
3.1.3. При подготовке к поверке проводят следующие операции: вылолняют мероприятия по обеспечению условий безопасности; подготавливают к работе средства поверки и газоанализатор в соответствии с требованиями их эксплуатационной документации; изучают описание прикладного программного обеспечения (при использовании) и настоящую методику поверки; проверяют дату проведения последней градуировки газоанализатора. Если после последней градуировки прошло 24 часа, а также при первичной поверке и после ремонта газоанализатора выполняют градуировку с использованием ГСО-ПГС, характеристики которых приведены в Приложении А.
-
3.1.4. Допускается проводить поверку газоанализатора в его рабочем положении без демонтажа при соблюдении условий по 3.1, 3.1.1-3.1.3.
-
3.2. Поверку проводят с использованием ГСО-ПГС, характеристики которых приведены в Приложении А. Газоанализатор и средства поверки должны быть выдержаны при температуре поверки в течение не менее 24 ч.
-
3.3. Схема поверки газоанализаторов по ГСО-ПГС представлена на рисунке 1.
\
л
Инструментальный воздух

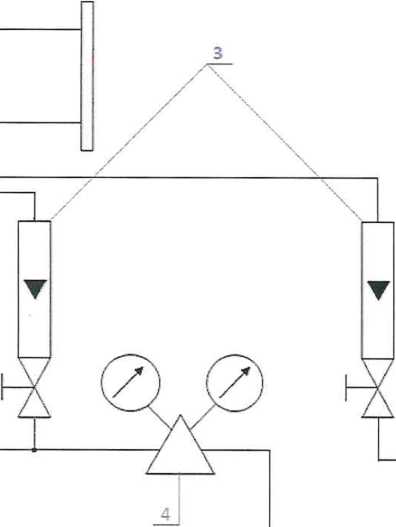

Рисунок 1 - Схема поверки газоанализатора.
-
1 - аналитический блок газоанализатора;
-
2 - электронный блок газоанализатора;
-
3 - ротаметр с вентилем точной регулировки;
-
4 - регулятор давления инструментального воздуха;
-
5 - регулятор давления ГСО-ПГС;
-

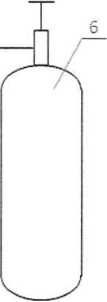

6 - баллон с ГСО-ПГС или генератор газовых смесей без использования редуктора (5);
-
7 - измерительный прибор (мультиметр).
-
4.1. К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки, знающие правила эксплуатации электроустановок, в том числе во взрывоопасных зонах (главы 3.4 и 7.3 ПУЭ), правила устройства и безопасной эксплуатации сосудов, работающих под давлением, имеющие квалификационную группу по электробезопасности не ниже III и работающие в качестве поверителей в организации, аккредитованной на право проведения поверки средств физико-химических измерений.
-
4.2. Для получения результатов измерений, необходимых для поверки, допускается участие в поверке оператора, обслуживающего газоанализатор (под контролем поверителя).
-
5.1. При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки |
8 |
Измеритель влажности и температуры ИВТМ-7 М 6Д (per. № 15500-12) |
Мультиметр 3458А (рег.№25900-03) | |
10 |
Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (per. № 62151-15) |
Стандартный образец состава искусственной газовой смеси ГСО 10531-2014 | |
Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением | |
Мультиметр 3458А (рег.№25900-03) | |
Ротаметр РМ-А-0.25 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объёмного расхода 0,25 м3/ч (250 л/ч по воздуху), к. т. 4 | |
Ротаметр РМ-А-0.035 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объёмного расхода 0,035 м3/час (35 л/час по воздуху), к. т. 4. | |
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2'120-73, 6^1,5 мм | |
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 | |
Вентиль точной регулировки трассовый ВТР-4, диапазон рабочего давления (0- 6) кгс/см2, диаметр условного прохода 3 мм, штуцерно-ниппельное соединение под гибкую трубу диаметром 4...8 мм |
-
5.2. Средства измерений должны быть поверены в соответствии с действующим законодательством, ГСО-ПГС должны иметь действующие паспорта.
-
5.3. Допускается применение других средств поверки, допущенных к применению в установленном порядке и имеющих характеристики не ниже, чем у средств поверки приведенных в таблице 2.
-
5.4. Отношение погрешности, с которой устанавливается содержание компонента в ГСО-ПГС, к пределу допускаемой основной погрешности газоанализаторов, должно быть не более 1/2.
-
6.1. При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0-75, Приказа Минтруда России от 24.07.2013 №328н и требования безопасности, установленные в руководстве по эксплуатации на газоанализаторы и эксплуатационной документации на средства поверки.
-
6.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
-
6.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I, ГОСТ 12.2.007.0-75.
-
6.4. При эксплуатации баллонов со сжатыми газами должны соблюдаться требования техники безопасности согласно Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утверждённым Федеральной службой по экологическому, технологическому и атомному надзору от 25.03.2014.
-
6.5. При работе в помещениях, помещение должно быть оборудовано приточновытяжной вентиляцией, соответствовать требованиям пожарной безопасности и оборудовано необходимыми средствами пожаротушения. Допускается сбрасывать ГС в атмосферу рабочих помещений.
-
7.1. При внешнем осмотре проверяют:
-
- отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;
-
- правильность установки газоанализатора;
-
- соответствие комплектации газоанализатора, согласно технической документации на него;
-
- правильность подключения газов и соответствие их характеристик требованиям данной методики;
-
- чёткость маркировки газоанализатора, согласно технической документации на него;
-
- исправность средств управления, настройки и коррекции.
-
7.2. Газоанализатор считается прошедшим поверку по п. 7, если он соответствует перечисленным выше требованиям.
-
8.1. Газоанализатор подключают к питанию в соответствии с руководством по эксплуатации, соблюдают требования и условия в соответствии с пунктом 3 настоящей методики, подают напряжение, прогревают газоанализатор (время прогрева зависит от модификации газоанализатора, но не менее 60 минут).
-
8.2. Газоанализатор считается прошедшим поверку по п. 8, если по окончании прогрева:
-
- газоанализатор находится в режиме измерения,
-
- отсутствуют сообщения об ошибках,
-
- величина тока на аналоговых выходах находится в пределах от 4 до 20 мА.
-
9.1. Встроенное программное обеспечение газоанализатора идентифицируется в соответствии с руководством по эксплуатации блока электроники.
-
9.2. Проверка идентификационных данных встроенного программного обеспечения газоанализаторов проводится путём их сравнения с идентификационными данными, указанными в таблице 3.
Встроенное ПО анализатора идентифицируется при помощи экрана LOI или НART-коммуникатора:
- При помощи экрана LOI: разблокируйте экранГншошь левую верхнюю (серую) клавишу Ввод. Затем нажать правую верхнюю клавишу, после чего нажать нижнюю левую клавишу и потом нижнюю правую клавишу. Обозначение LK в верхнем правом углу дисплея исчезнет. Нажать кла-вишу Ввод еще раз для входа в структуру меню), выберите пункт Menu --> System —> Software
- При помощи HART-коммуникатора: Подключите HART-коммуникатор, согласно инструкции по эксплуатации, выберите пункт Menu --> Device Setup —> Re-view —> Device Information —> Software rev.
Таблица 3 - Идентификационные данные программного обеспечения.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Flash, Programmed, OCX 8800 CPU 6F00006H01 |
Номер версии (идентификационный номер) ПО, не ниже |
6.02.006 |
Цифровой идентификатор ПО |
0xB727 |
Значение контрольной суммы (цифровой идентификатор ПО), приведённое в таблице, относится только к файлу прошивки обозначенной в таблице версии. - в случае изменения установленного программного обеспечения, идентификационное наименование, номер версии и значение контрольной суммы ПО сравнивают с идентификационным наименованием, номером версии и контрольной суммой ПО, предоставляемых производителем. |
-
9.3. Газоанализатор считается прошедшим поверку по п. 9, если идентификационные данные программного обеспечения газоанализатора соответствуют приведенным в таблице 3.
-
10. Определение метрологических характеристик средства измерений Определение основной погрешности газоанализатора проводят в следующем порядке:
-
10.1. На газоанализатор подают ГСО-ПГС (таблицы А.1. приложения А) в последовательности -№ 1- 2 - 3 - 2 -1 - 3.
-
Номинальное содержание определяемого компонента в ГСО-ПГС и пределы допускаемых отклонений от него должны соответствовать таблице 4.
Таблица 4 - Точки диапазона измерений, в которых определяют основную погрешность газоанализатора.
Номер поверочной газовой смеси |
Содержание, соответствующее точкам диапазона измерений, % |
1 |
5±5 |
2 |
50±5 |
3 |
95±5 |
-
10.2. Установившиеся значения показания газоанализатора считывают одним из следующих способов:
-
1) По показаниям измерительного прибора (мультиметра), подключенного к аналоговому выходу.
По значению выходного токового сигнала по формуле рассчитывают значение содержания определяемого компонента в i-ой ГС:
С,= ПАСвд'^'' - •(/,-4мА)+Си 20мА-4мА
(1)
где I, - измеренное значение выходного токового сигнала анализатора при подаче i-ой ГС, мА;
Св - значение концентрации определяемого компонента, соответствующее верхнему значению аналогового выхода газоанализатора, об. доля %, млн’1;
Сн - значение концентрации определяемого компонента, соответствующее нижнему значению аналогового выхода газоанализатора, об. доля %, млн'1;
С,- измеренное значение содержания определяемого компонента в i-ГСО-ПГС, об. доля, %, млн'1.
-
2) По показаниям на дисплее газоанализатора.
-
3) По показаниям на дисплее HART коммуникатора.
-
10.3. Значение основной абсолютной погрешности газоанализатора Az, рассчитывают по формуле:
Az=Cr СщгС (2)
где Ci- измеренное значение содержания определяемого компонента в i-
ГСО-ПГС, объёмная доля, %, млн'1;
Сшгс - значение объёмной доли определяемого компонента газовой смеси (i-ГСО-ПГС), подаваемой на газоанализатор, объёмная доля, %, млн'1.
-
10.4. Значение основной относительной погрешности анализатора 3/, %, рассчитывают по формуле:
Az
di=---100% (3)
Сщгс
-
10.5. Значение основной приведенной погрешности анализатора у,, %, рассчитывают по формуле:
-100% (4)
'-'ВПИ
где Сени - значение концентрации определяемого компонента, соответствующее верхнему пределу измерения газоанализатора, об. доля %, млн'1;
-
10.6. Газоанализатор считается прошедшим поверку по 10, если полученные значения абсолютной, относительной и приведенной к ВПИ погрешности для каждой i- ГСО-ПГС не превышают пределов допускаемой основной погрешности, приведённой в приложении таблице Б.1 приложения Б. настоящей методики.
-
11.1. Результаты поверки заносят в протокол поверки по форме, представленной в Приложении В.
-
11.2. При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки оформляются в соответствии с действующим законодательством. Допускается наносить знак о первичной поверке в паспорт на газоанализатор.
-
11.3. При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки оформляются в соответствии с действующим законодательством.
Инженер по метрологии ЛОЕИ
ООО «ПРОММАШ ТЕСТ»
Г.С. Володарская
Технические характеристики ГСО-ПГС приведены в таблице А.1.
Таблица А.1. - Технические характеристики ГСО-ПГС, используемых при поверке газоанализаторов
№ ГСО- ПГС |
Компонентный состав |
Номинальное значение объёмной доли, X |
Единицы измерений |
Пределы допускаемой относительной погрешности, ±% отн. |
ГСО 10531-2014 |
Кислород [О2], Оксид углерода [СО] |
св. 0.001 до 0.1 |
об. д. % |
2.5 |
св. 0.1 до 1 |
1.5 | |||
св. 1 до 10 |
1.0 | |||
св. 10 до 20 |
0.6 | |||
св. 20 до 50 |
0.4 | |||
Азот [N2] |
ост. |
- | ||
азот [N2] газообразный особой чистоты, 1 сорт ГОСТ 9293-74 (с изм. 1,2,3)* | ||||
Примечание: * - при использовании генератора газовых смесей ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 |
Метрологические характеристики газоанализаторов OCX 8800 приведены в таблице Б.1.
Таблица Б. 1. Метрологические характеристики газоанализаторов
Наименование характеристики |
Значение |
Диапазон измерений:
|
от 0 до 1/ от 0 до 40 от 0 до 500/ от 0 до 3000 от 0 до 5 |
Пределы допускаемой основной абсолютной погрешности измерений объемной доли кислорода (в диапазоне от 0 до 4 % включ.), % |
±0,1 |
Пределы допускаемой основной относительной погрешности измерений объемной доли кислорода (в диапазоне св. 4 до 40 %), % |
±3,0 |
Пределы допускаемой основной абсолютной погрешности измерений по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, млн’1
|
±60 ±90 |
Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, по каналу измерений объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, %, в диапазонах: - от 0 до 5 %* |
±3,0 |
(*) - верхний предел измерений может быть сконфигурирован между наименьшим и наибольшим значениями, приведенными в таблице Б. 1. Нижний предел измерений может быть сконфигурирован от 0 до верхнего предела измерений. |
Приложение В (рекомендуемое)
Протокол поверки №__________Газоанализатор_________________
Модель, исполнение: ___________________________________________
Заводской номер: ___________________________________________
П ри надл ежность: ____________________________________________
Дата изготовления:
Диапазон измерения по
каналу кислорода:
Диапазон измерения по
каналу монооксида
углерода:
Методика поверки: ____________________________________________
Средства поверки:
действительно по__________
действительно по__________
действительно по__________
Условия поверки:
- температура окружающего воздуха, °C: | |
- относительная влажность воздуха, %: | |
- атмосферное давление, кПа: | |
- напряжение питающей сети переменного тока, В: |
Операции поверки:
-
1 Результаты внешнего осмотра:
-
2 Результаты опробования:
-
3 Идентификационные данные ПО: __________________________
-
4 Определение основной погрешности по каналу кислорода
№ ГСО-ПГС
Концентрация определяемого компонента, %
Показания газоанализатора, %
Значение основной абсолютной погрешности, %
Пределы абсолютной погрешности, %
Значение основной относительной погрешности, %
Пределы основной относительной погрешности, %
Результат проверки
1
2
3
2
1
3
5 Определение основной погрешности по каналу монооксида углерода
№ ГСО-пгс |
Концентрация определяемого компонента, % |
Показания газоанализатора, % |
Значение основной абсолютной погрешности, % |
Пределы абсолютной погрешности, % |
Значение основной приведенной к ВПИ погрешности, % |
Пределы основной приведенной к ВПИ погрешности, % |
Результат проверки |
1 | |||||||
2 | |||||||
3 | |||||||
2 | |||||||
1 | |||||||
3 |
Заключение по результатам поверки:
Дата поверки____________________ Подпись поверителя________________
Организация, проводившая поверку _____________________________
13
