Инструкция «ГЕНЕРАТОР СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ Г6-37» (№10630-86)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

где и — размах сигнала треугольной формы. В;

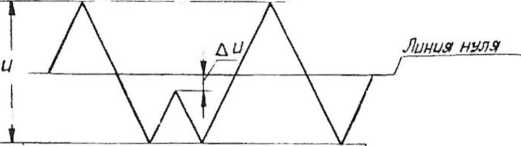

Л£/ — отклонение точки излома треугольного сигнала от. нулевой линии, В.

Результаты проверки считают удовлетворительными, если погрешность установки фазы не превышает 15*^.

9.5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют путем записи или отметки результатов поверки в порядке, установленном метрологической! службой, осуществляющей поверку.

Генераторы, не прошедшие поверку (имеющие отрицательные результаты поверки), в обращение не допускаются.

10. КОНСТРУКЦИЯ

• 10.1. Генератор выполнен в виде переносного прибора настольного типа. Генератор состоит из двух функциональных блоков: -блока генератора и блока питания.

Узлы генератора размещены в типовом малогабаритном корпусе «Надел-75А» с размерами 304X120X308 мм. Габаритные размеры генератора 312X134X330 мм.

Блок генератора выполнен на двух печатных платах с размерами 170X150 и 170X130 мм, которые собираются «встык» и закрепляются винтами к шасси, изготовленному из алюминиевого сплава методом точного литья. Шасси имеет токопроводящее защитное покрытие, его форма повторяет контур корпусной шины функциональных участков печатных плат.

Печатные платы, закрепленные на шасси, совместно с передней панелью, на которой размещены органы управления и присоединения, представляют собой блок генератора. Соединения между печатными платами и передней панелью осуществляются объемным монтажом.

Блок питания размещен на задней панели с отгибом, на которой размещена плата стабилизатора, трансформатор, фильтр •сетевого питания. На задней панели размещены клеммы корпуса и защитного заземления, вилка подключения сети переменного тока, счетчик наработки и регулирующие транзисторы источников ±15 В. Для замены предохранителей необходимо отвернуть два крайних контактных штыря в сетевой вилке.

Блоки генератора и питания соединяются между собой при помощи разъемов типа РИМ.

• 10.2. Конструкция генератора обеспечивает свободный доступ ко всем элементам при ремонте или настройке генератора. Генератор «раскрывается» относительно оси вращения, которой слу-

WWW

ОКП 66 8616 0037 кчОб

Утверждено:

EX2.211.037 TO —Л У от 13.04.1988 г.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

в связи с постоянной работой по совершенствованию генератора Г6-37, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

Перечень принятых сокращений:

• — автоматизированная измерительная система;

• — блок управления частотой;

• — буферный усилитель;

• — выходной операционный усилитель;

—канал общего пользования;

• — преобразователь «треугольник-синус»;

• — предварительный операционный усилитель;

• — релейный элемент;

• — выход прямоугольного сигнала, сопряженный со входом транзисторно-транзисторной логики;

• — формирователь прямоугольного сигнала;

• — фазовый манипулятор;

• — формирователь пилообразно-импульсного сигнала.

• — формирователь синхроимпульса.



Зак. 2590

Погрешность коэффициента заполнения сигналов прямоугольной формы ft,rj в процентах определяют по формуле

(9 5>

где Т1 — длительность положительной полуволны, с;

Т2 - длительность отрицательной полуволны, с.

Результаты проверки считают удовлетворительными, если погрешность коэффициента заполнения сигналов прямоугольной формы не превышает ±1% на частотах 1 Гц -100 кГц и ±57(> на частотах 0,001 — 1 Гц.

9.4.3.9. Определение погрешности установки фазы в режиме (1)язовой манипуляции проводят методом непосредственного измерения с последующим расчетом па частотах 1 и 100 кГц следующим образом.

Па выходе генератора Г6-37 устанавливают сигнал треугольной формы наибольшей амплитуды и ноль постоянной составляю-тумблерами_ФАЗОВАЯ_МАНИПУЛЯЦИЯ ВКЛ и ФАЗО-режим выхода пагруз-

Рис. 6. Определение погрешности установки фазы в режиме фазовой манипуляиии

Погрешность установки фазы Аф в градусах определяют по формуле

(9.6) валов времени 43-54, аттенюаторы измерителя времени устанавливают в положение «3», туыблер нагрузки — в положение «50Q».

Измерение производят на частотах 0,1; 1 Гц; 1; 100 кГц. Переключатель МЕТКИ ВРЕМЕНИ 43-54 устанавливают

жение, при котором на табло частотомера индицируется не менее 3-х значащих цифр. Вначале измеряют длительность положительной полуволны, для чего тумблеры запуска по входам «В» и «Г» устанавливают в положения «р»и«|» соответственно Затем измеряют длительность отрицательной полуволны, для чего тумблеры но входам «В» и «Г» переводят в положения «1» и «J».

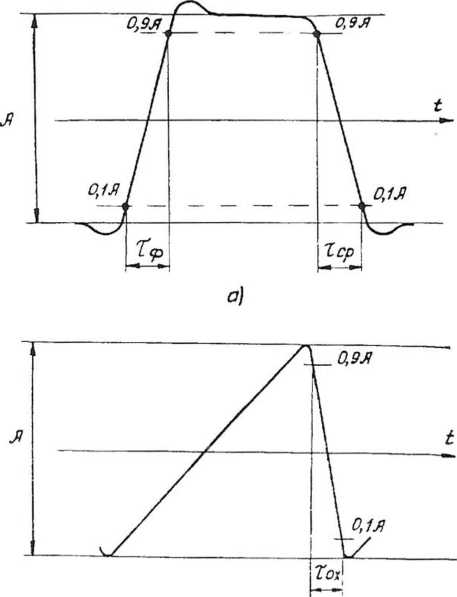

Рис. 5. Определение длительности фронта и среза сигнала прямоугольной формы и длительности обратного хода пилообразно-импульсного сигнала:

А — размах сигнала; Тф— длительность фронта; Т(.р — длительность среза; —длительность обратного хода

• 9.1.

• 9.2.

• 9.3.

• 9.4.

• 9.5.

Конструкция ...    .......

Описание электрической принципиальной схемы .

11.1 Система автоколебательная..........

• 11.2. Формирователи прямоугольного сигнала, синхроимпульса, пило-

о^азно-импульсного сигнала..........

• 11.3. Преобра.зователь «Треугольник-синус» ...      .

• 11.4. Манипулятор фазы...........

• 11.5. Предварительный и выходной операционные усилители .

• 11.6. Блок питания        ....    .....

Указания по устранению неисправностей . Техническое обслуживание

Правила хранения Транспортирование ...     .  .     .     .

Приложения:

Приложение 1. Схема электрическая структурная генератора сигналов специальной формы Г6-37...........

Приложение 2. Схема электрическая принципиальная генератора сигналов специальной формы Г6-37    .........

Перечень элементов схемы электрической принципиальной генератора сигналов специальной формы Гб-37 ....

Приложение 3. Схема электрическая принципиальная генератора.

Перечень элементов схемы электрической принципиальной генератора ...    ...........

Приложение 4. Схема электрическая принципиальная блока питания.

Перечень элементов схемы электрической принципиальной блока питания ..............

Приложение 5. Схема электрическая принципиальная стабилизатора 4.123. Перечень элементов схемы электрической принципиальной стабилизатора 4.123  ...     ...... .

Приложение 6. Схема электрическая принципиальная аттенюатора 20 дБ. Перечень элементов схемы электрической принципиальной аттенюатора 20 дБ .      ........

Приложение 7. Схема электрическая принципиальная аттенюатора 40 дБ. Перечень элементов схемы электрической принципиальной аттенюатора 40 дБ.............

WWW

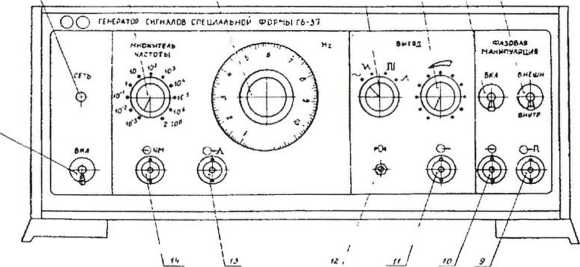

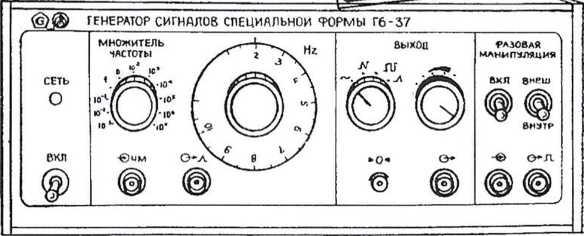

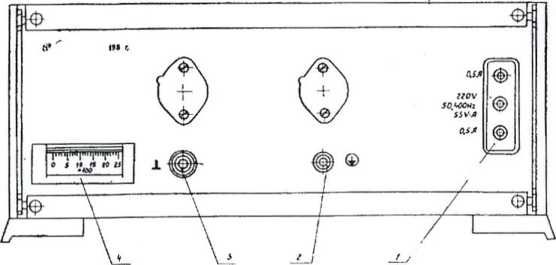

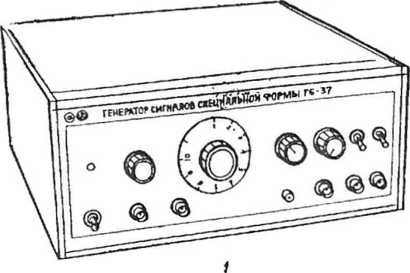

Внешний вид генератора Г6-37

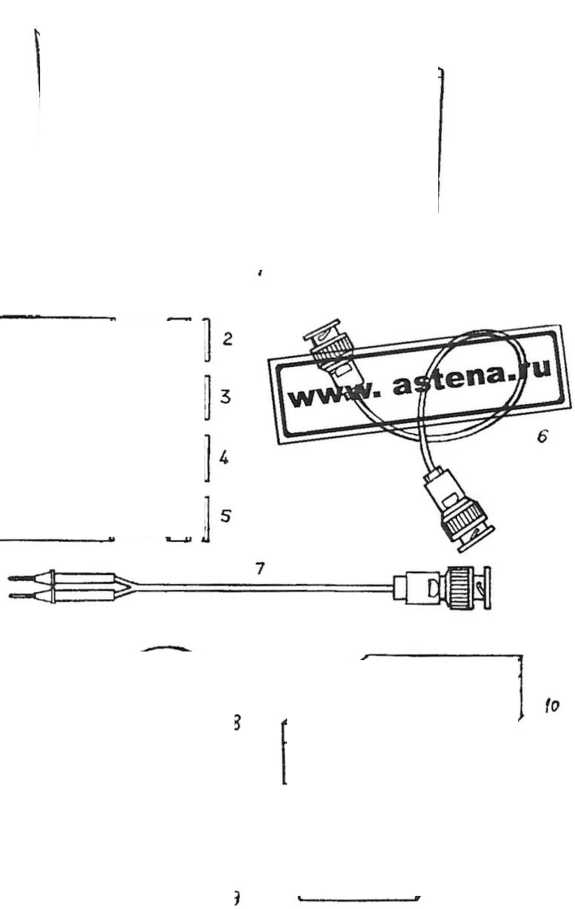

бель EX'l.850.225 из комплекта ЗИП генератора. Изменяя положение движка корректора «>0‘>>, добиваются наименьшей постоянной составляющей выходного сигнала.

Результаты проверки считают удовлетворительными, если постоянная составляющая при подстройке корректором не превышает ±50 мВ и 5 мВ соответственно.

• 9.4.3.6. Определение коэффициента гармоник выходного синусоидального сигнала проводят методом непосредственного измерения следующим образом.

В диапазоне частот 20 Гц — 200 кГц коэффициент гармоник измеряют с помощью измерителя нелинейных искажений С6-11 при наибольшей амплитуде выходного сигнала на согласованной нагрузке (50±0,5) Ом. Измерение производят на частотах 20; 100 Гц; 1, 10, 100; 200 кГц.

В диапазоне частот 200 кГц—10 МГц измерения производят на частотах 1 и 10 МГц (числовая отметка «10» на поддиапазонах IX и X) с помощью анализатора спектра С4-74.

Результаты проверки считают удовлетворительными, если коэффициент гармоник не превышает 1% в диапазоне частот 20 Гц—1 кГц; 2,5% в диапазоне частот 1—200 кГц; в диапазоне частот 200 кГц—1 МГц каждая гармоника имеет ослабление не менее 30 дБ, а в диапазоне частот 1 —10 МГц каждая гармоника имеет ослабление не менее 25 дБ.

• 9.4.3.7. Определение длительности фронта и среза сигнала прямоугольной формы и длительности обратного хода пилообразно-импульсного сигнала проводят методом непосредственного измерения при помощи осциллографа С1-75 на частоте 1 МГп при наибольшем уровне па выходе генератора, нагруженном на согласованную нагрузку (50±0,5) Ом.

Измерение длительности фронта и среза прямоугольного сигнала, а также длительности обратного хода сигнала пилообразно-импульсной формы производят между уровнями 0,1 и 0,9 каждого из указанных сигналов. Метод иллюстрируется рис. 5, а, б.

Результаты проверки считают удовлетворительными, если длительность фронта и среза (каждого в отдельности) не превышает 30 нс, а длительность обратного хода пилообразно-импульсного-сигнала не превышает 40 нс.

• 9.4.3.8. Определение погрешности коэффициента заполнения; сигнала прямоугольной формы проводят методом непосредственного измерения с последующим расчетом при помощи частотомера 43-54 с блоком измерения интервалов времени при наибольшем выходном напряжении на выходе поверяемого генератора. При этом в частотомере переключатель РОД РАБОТЫ устанавливают в положение В—Г, включают кнопку БЛОК, сигнал с выхода генератора Г6-37 подают на вход «В» измерителя интер-плитуда синусоидального сигнала равна 5 В). После этого указанный сигнал через коаксиальный кабель с нагрузкой (50+0,5) Ом подают на Y-вход осциллографа С1-120 и отмечают показание 5 В на экране осциллографа. Затем ручку установки выходного напряжения генератора устанавливают в крайнее правое положение и по С1-120 убеждаются в том, что каждый на сигналов генератора имеет амплитуду не менее 5 В на частотах 1 кГц и 10 МГц. Определение наибольшей амплитуды выходных сигналов на частоте 20 МГц проводят также методом переноса,, как описано выше, но с помощью вольтметра В7-34 на выходе генератора устанавливают напряжение синусоидального сигнала 1,77—1,8 В на частоте 1 кГц (амплитуда синусоидального сигнала 2,5 В).

Результаты проверки считают удовлетворительными, если амплитуда выходных сигналов в диапазоне до 10 МГц не менее 5 В, а на поддиапазоне 2—20 МГц не менее 2,5 В.

• 9.4.3.4. Определение неравномерности амплитуды выходного синусоидального сигнала проводят методом непосредственного измерения с последующим расчетом следующим образом.

11а выходе генератора устанавливают сигнал синусоидальной формы частотой I кГц, амплитудой (5+0,1) В (среднеквадратическое значение (3,55+0,07) В, на согласованной нагрузке (50+0,5) Ом, измеренной вольтметром ВЗ-49, подключенным через переход 2.236.023 q = 50Q из комплекта С1-120. Затем тем же вольтметром измеряют напряжение выходного синусоидального сигнала на частотах 100 Гц, 100 кГц (VIII поддиапазон), I МГц (IX поддиапазон), 5, 10 МГц (X поддиапазон).

Неравномерность амплитуды напряжения синусоидалы сигнала в процентах определяют по формул

-= . 100,

где Um амплитуда сигнала на измеряв 5стдте, В;

Un — амплитуда сигнала на частоте 1 кГц, В.

Результаты проверки считают удовлетворительными, если неравномерность амплитуды выходного синусоидального сигнала не пребышает ±2,5% в диапазоне частот 0,001 Гц—100 кГц; ±5% в диапазоне частот 100 кГц—1 МГц; ±12% в диапазоне частот 1 —10 МГц.

• 9.4.3.5. Определение постоянной составляющей напряжения сигнала синусоидальной формы проводят методом непосредственного измерения на частотах 1 кГц и 10 МГц при амплитуде выходного сигнала, равной 5 В и 500 мВ, с помощью вольтметра В7-34, подключаемого к гнезду основного выхода генератора через нагрузку (50±0,5) Ом, фильтр нижних частот (ФНЧ) и ка-

1. НАЗНАЧЕНИЕ

• 1.1. Генератор сигналов специальной формы Г6-37 представляет собой источник сигналов синусоидальной, треугольной, прямоугольной, пилообразно-импульсной формы, имеющий режим не-модулированпых колебаний, режим внешнего управления частотой (свипирование) и режим фазовой манипуляции, работающий в диапазоне частот 0,001 Гц — 20 МГц. Генератор предназначен для исследования, настройки и испытаний приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

• 1.2. Рабочие условия эксплуатации:

температура окружающей среды от минус 10 до плюс 50° С;, относительная влажность воздуха до 98% при температуре 25° С;

атмосферное давление 60—106,7 кПа (450—800 мм рт. ст.).

Возможность работы с КОП (канал общего пользования) и в АИС (автоматизированная измерительная система) не предусмотрена.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2-1. Генератор имеет основной выход, выход синхроимпульса и выход синхросигнала фазового манипулятора.

На основном выходе сигнал имеет одну из следующих форм: синусоидальную, треугольную, прямоугольную, пилообразно-импульсную.

На выходе «©♦л» синхроимпульс имеет следующие параметры:

полярность — положительную;

амплитуду — не менее 2,5 В на нагрузке (50±0,5) Ом; длительность фронта — не более 20 нс;

длительность импульса но уровню 0,5 — не более 40 нс.

На выходе «О*Л» синхросигнал фазового манипулятора имеет следующие параметры:

полярность — положительную;

амплитуду — не менее 2,0 В на нагрузке (50±0,5) Ом; длительность фронта — не более 30 нс;

длительность импульса по уровню 0,5 — не более 70 нс.

• 2.2, Диапазон частот генератора составляет 0,001 Гц — 20МГц с разделением на поддиапазоны:-

• I — 0,001—0,01 Гц;

  • VII — I —10 кГц;

  • VIII — 10—100 кГц; IX— 100—1000 кГц;

  • X — 1 —10 МГц;

  • XI —2—20 МГц.

• II — 0,01—0,1 Гц;

• III _0,1 — 1 Гц;

IV—1 — 10 Гц;

• V — 10—100 Гц;

• VI — 100-1000 Гц;

в пределах каждого поддиапазона осуществляется плавная регулировка частоты с использованием отсчетной шкалы.

• 2.3. Основная погрешность установки частоты не превышает:

±2% от максимальной частоты поддиапазона в интервале частот 0,1 Гц— 100 кГц (поддиапазоны III—VIII);

±3% от максимальной частоты поддиапазона в интервалах частот 0,001—0,1 Гц и 100—1000 кГц (поддиапазоны I, II, IX);

±5% от максимальной частоты поддиапазона в интервале частот 1 —10 МГц (поддиапазон X);

±10% от максимальной частоты поддиапазона в интервале частот 2—20 МГц (поддиапазон XI).

• 2.4. Дополнительная погрешность установки частоты при изменении температуры окружающей среды на каждые 10° С не превышает половины основной погрешности.

• 2.5. Запас по краям диапазона частот 0,001 Гц— 10 МГц (поддиапазоны I—X), а также в начале и конце поддиапазонов — не менее значения предела основной погрешности. В интервале частот 2—20 МГц (XI поддиапазон) запас по краям поддиапазона не нормируется.

• 2.6. Нестабильность частоты после времени установления рабочего режима, равного 1 ч, не превышает:

'±0,3% за 15 МИИ работы генератора в диапазоне частот 20 Гц — 1 МГц;

±0,5% за 15 мин работы генератора в диапазоне частот 1 — 10 МГц;

±1% за 3 часа работы генератора в диапазоне частот 20 Гц — 10 МГц.

• 2.7. В генераторе обеспечивается плавная перестройка частоты с помощью внешнего управляющего напряжения. Сигнал для осуществления плавной перестройки частоты имеет следующие параметры:

полярность — любую, при этом увеличение положительного напряжения вызывает увеличение частоты выходного сигнала;

амплитуду Um, которая совместно с напряжением Uq, устанавливаемым по шкале частот, должна с учетом знака составлять не менее 1 В и не более 10 В, т. е.

1В<|(;в = 6/„. + 17о1<10В                 (2.1)

Примечание. Числовые отметки на шкале частот совпадают со значением положительного напряжения 1, 2... 10 В, управляющего частотой генератора

• 2.8. Наибольшее значение амплитуды напряжения сигнала любой формы на основном выходе «-е менее 5 В три работе на согласованную нагрузку (50±0,5) Ом в диапазоне частот 0,001 Гц — 10 МГц (I—X поддиапазоны) и не менее 2,5 В при работе в диапазоне 2—20 МГц (XI поддиапазон).

6

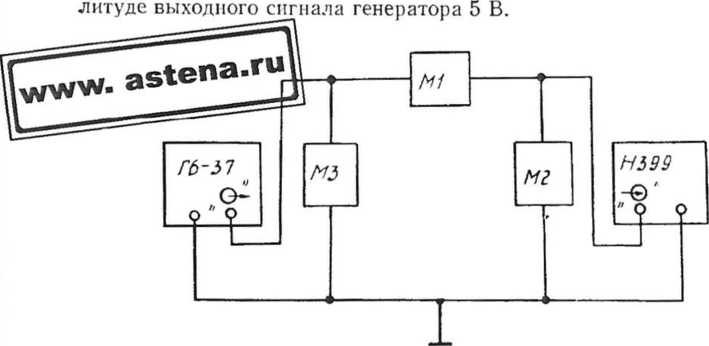

цели указанные приборы соединяют ио схеме, изображенной на рис. 4.

Наибольшую амплитуду сигналов синусоидальной, треугольной, прямоугольной и пилообразно-импульсной форм проверяют по частоте 0,01 Гц (I поддиапазон, шкала частот установлена на числовую отметку «10»), Номиналы резисторов делителя, собранного на магазинах сопротивлений, выбирают таким образом, чтобы точка 9 мВ по шкале Н399 или КСП-4 соответствовала амп-

Рис. 4, Определение наибольшего значения амплитуды сигналов на основном выходе в диапазоне частот 0,001—0,1 Гц:

Ml. М2. М3 — магазины сопротивлений Р4830/2; П399 — самопишущий потенциометр со шкалой 10  " " ■"

Это достигается при установке в и М2 величин резисторов Rl=9982 венно. Учитывая, что сопротивление составлять 50 Ом, Rl-l-R2=10 кОм Ленин М3 должен иметь значение 50,25 Ом. При установке наибольшего выходного уровня генератора отсчет по шкале самопишущего потенциометра Г1399 или КСП-4 должен быть не менее 9 мВ, что соответствует наибольшей амплитуде выходных сигналов генератора не менее 5 В.

Определение наибольшего значения амплитуды сигналов на основном выходе на частотах 1 кГц; 10; 20 МГц проводят на согласованной нагрузке (50±0,5) Ом, используя метод переноса. Для этого па выходе генератора устанавливают сигнал синусоидальной формы частотой 1 кГц и через нагрузку (50±0,5) Ом подают на вольтметр В7-34. Изменяя положение ручки установки напряжения на выходе генератора, по вольтметру В7-34 устанавливают напряжение синусоидального сигнала, равное 3,55 В (ам-

__1_ /ном

Результаты проверки считают удовлетворительными, новная погрешность установки частоты не превышает максимальной частоты поддиапазона в интервале частот 100 кГц; ±3% от максимальной частоты поддиапазона валах частот 0,001—0,1 Гц и 100 кГц—1 МГц; 5% от максимальной частоты поддиапазона в интервале частот 1 —10 МГц; il07o от максимальной частоты поддиапазона в интервале частот 2—20 МГц.

9.4.3.2. Определение нестабильности частоты за любые 15 мин проводят методом непосредственного измерения с последующим расчетом с помощью частотомера 43-54 на частотах 1 кГц и 10 МГц после работы генератора в течение 1 ч.

Частотомер подключают к основному выходу генератора через кабель с нагрузкой (50±0,5) Ом, на выходе генератора устанавливают сигнал синусоидальной формы наибольшей амплитуды.

Частоту измеряют через каждые 3 мин в течение любых 15 мин работы генератора.

Относительную нестабильность частоты б/ц в процентах ляют по формуле

Результаты проверки считают удовлетворительными, если относительная нестабильность частоты за любые 15 мин работы не превышает 0,3% на частоте 1 кГц и 0,5% на частоте 10 МГц.

9.4.3.3. Определение наибольшего значения амплитуды сигналов на основном выходе в диапазоне частот 0,001—0,1 Гц проводят с помощью самопишущего потенциометра Н399 и резистивного делителя напряжения, состоящего из 3-х магазинов сопротивления Р4830/2, методом непосредственного отсчета. Для этой

• 2.9. Пределы плавного регулирования амплитуды напряжения сигнала любой формы осуществляются в пределах ие менее 20 дБ.

• 2.10. Ступенчатое ослабление амплитуды напряжения сигнала любой формы на основном выходе осуществляется при помощи выносных аттенюаторов, обеспечивающих ослабление 20 и 40дБ при работе на согласованную нагрузку (50±0,5) Ом (аттенюаторы находятся в ЗИП).

Погрешность ослабления аттенюаторов в рабочем диапазоне частот не превышает:

±0,2 дБ для аттенюатора 20 дБ;

±0,5 дБ для аттенюатора 40 дБ.

• 2.11. Нестабильность амплитуды напряжения сигнала синусоидальной формы на частотах более 20 Гц нс превышает:

Г% за 15 мин работы;

37о за 3 часа работы.

• 2.12. Неравномерность амплитуды напряжения сигнала синусоидальной формы не превышает:

±2,5% в диапазоне частот 0,001 Гц—100 кГц (поддиапазоны I—VIII);

±5% в диапазоне частот 100—1000 кГц (поддиапазон IX); ±12% в диапазоне частот 1—10 МГц (поддиапазон X).

В диапазоне частот 2—20 МГц (поддиапазон XI) неравномерность амплитуды напряжения сигнала синусоидальной формы не нормируется.

• 2.13. Постоянная составляющая напряжения сигнала синусоидальной формы при подстройке корректором не превышает ±0,0117вых, где Уцых. — значение амплитуды напряжения сигнала синусоидальной формы, устанавливаемое до 5 В.

  в пределах от 500 1мВ

  синусоидальной формы

• 2.14. Коэффициент гармоник сигнала

ИС превышает:

1 % в диапазоне частот от 20 Гц до 1 VI);

2,5% в диапазоне частот от 1 до 200 кГц (поддиапазоны VII,

• VIII, IX).

Для диапазона частот от 200 кГц до 10 МГц (поддиапазоны

• IX, X) ослабление каждой гармоники по отношению к первой не менее:

30 дБ в диапазоне частот от 200 кГц до 1 МГц (поддиапазон IX);

25 дБ в диапазоне частот от I до 10 МГц (поддиапазон X).

Коэффициент гармоник выходного синусоидального сигнала в рабочих условиях не превышает:

2,5% в диапазоне частот от 20 Гц до I кГц (поддиапазоны V, VI);

3% В диапазоне частот от 1 до 100 кГц (поддиапазоны VII» VIII).

Для диапазона частот от 100 кГц до 10 МГц (поддиапазоны IX, X) ослабление каждой гармоники по отношению к первой не менее 20 дБ.                                                                «.

В диапазоне частот 2—20 МГц (поддиапазон XI) коэффициент гармоник выходного синусоидального сигнала не нормируется.

• 2.15. Коэффициент нелинейности не превышает:!

3% в диапазоне частот 0,001—0,1 Гц (поддиапазоны I, II) для треугольного и пилообразно-импульсного сигналов;

2% в диапазоне частот I—100 кГц (поддиапазоны VII, VI1L) для треугольного сигнала.

• 2.16. Длительность фронта и среза (каждого в отдельности) сигнала прямоугольной формы не превышает 30 ис при работе на согласованную нагрузку (50±0,5) Ом. Длительность обратного хода сигнала пилообразно-импульсной формы не превышает 40 нс при работе на согласованную нагрузку (50±0,5) Ом.

• 2.17. Выбросы за фронтом и за срезом сигнала прямоугольной формы не превышают ±5% при работе на согласованную нагрузку (50±0,5) Ом в диапазоне частот



  а‘" п р я м оьн о й ф ор м ы

• 2.18. Коэффициент здил

в диапазоне частот 0,001., _   —____ ’

Погрешность коэффиш^^ШМяпотшния не ryygi шает;

±Г% в диапазоне ча '               ' Диапазоны IV—

VIII);

±5% в диапазоне частот 0,001—1 Гц (поддиапазоны I—III).

Коэффициент заполнения сигнала прямоугольной формы в диапазоне частот 100 кГц — 20 МГц не нормируется.

• 2.19. Генератор обеспечивает режим внутренней или внешней фазовой манипуляции сигналов в диапазоне частот 0,001 Гц — 100 кГц (поддиапазоны I—VIII).

Погрешность установки фазы в режиме фазовой манипуляции, определяемая по сигналу треугольной формы, не превышает ± 15°.

• 2.20. При работе генератора в режиме внутренней фазовой манипуляции изменение фазы производится через 8 периодов. В режиме. внешней фазовой манипуляции изменение фазы производится когерентным колебанием через М периодов, где N — целое число (М^2).

• 2.21. Внешняя фазовая манипуляция генератора обеспечивается входным сигналом с уровнем ТТЛ.

• 2.22. Генератор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 5 мин, за исключением п. 2.6 и пп. 2.11—2.19.

Генератор обеспечивает технические характеристики но пп. 2.11 —

2.19 по истечении времени установления рабочего режима, равного 15 мин.

0.4.2. О н р о б о в а н н е

0.4.2.1. Опробование генератора производят по н. 8.2.5. Неисправные генераторы бракуют и направляют в ремонт.

• 9.4.2.2. Проверку запаса по краям диапазона частот проводят с по.мощью частотомера 43-54 по синусоидальному сигналу на выходе генератора, нагруженному на согласованную нагрузку <50±0,5) Ом.

Запас по краям диапазона частот определяют на крайних отметках шкалы I и X поддиапазонов (слева от числовой отметки «I» и справа от числовой отметки «10» соответственно). При этом должны выполняться следующие соотношения:

'fl

tмакс    ® Ц -ф

где 6/1—основная

пазоне;

6/2 — основная пазоне.

Результаты проверки считают удовлетворите.чьными, если минимальная частота не превышает значения 0,0007 Гц, мальная частота, измеренная па поддиапазоне X, 10,5 МГц. Неисправные приборы бракуют и направляют

9.4.3. Определение метрологических п ров

• 9.4.3.1, Определение основной погрешности установки частоты проводят методом непосредственного измерения с последующим расчетом на 3-х отметках шкалы каждого из частотных поддиапазонов: «1», «5», «10», а также на всех числовых отметках шкалы в поддиапазоне 1—10 кГц с помощью частотомера 43-54 по сигналу синусоидальной формы при наибольшем выходном уровне на выходе генератора, нагруженном на согласованную нагрузку (50±0,5) Ом. Отсчет частоты проводят на поддиапазонах VI—XI. отсчет периодов колебаний — на поддиапазонах I—V.

Основную погрешность 6/ в процентах вычисляют по формуле где

/нпм частота, установленная но шкале генератора. Гн;

/изм — частота, измеренная частотомером, Гц;

/махе — максимальная частота поддиапазона генератора (на отметке «10»), Гц.

УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПЕЙ

9.3.

• 9.3.1. При

следующие условия;

температура окружающей среды, °C 20±5; относительная влал<ность воздуха, % б5±15; атмосферное давление, кПа (мм рт. напряжение источника питания, В (50±0,5).

• 9.3.2. Перед проведением операций полнить подготовительные работы, оговоренные в подразделе 6.3 «Подготовка к работе», и выполнять требования раздела 7 «Меры безопасности», а также:

проверить комплектность генератора;

соединить проводом клемму «®» поверяемого генератора с клеммой заземления образцового прибора и шиной заземления;

для выравнивания потенциалов корпусов поверяемого и всех участвующих в проведении поверки приборов соединить между собой соединенные с корпусом клеммы всех приборов («±»);

подключить поверяемый генератор и образцовые приборы к сети переменного тока напряжением 220 В, частотой 50 Гц;

включить приборы и дать им прогреться в течение времени, указанного в технических описаниях на них, для установления рабочего режима.

9.4 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9.4.1. В н е ш н и й осмотр

При проведении внешнего осмотра должны быть проверены все требования п. 6.2. «Порядок установки». Генераторы, имеющие дефекты, бракуют и направляют в ремонт.

Время установления рабочего режима для обеспечения технических характеристик по п. 2.6 составляет 1 ч.

• 2.23. Генератор допускает непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик.

Примечание. Время непрерывной работы не включает в себя время установления рабочего режима генератора.

• 2.24. Генератор сохраняет свои технические характеристики при питании его от сети переменного тока напряжением (220±« ±22) В, частотой (50±0,5) Гц или (220± 11) В, частотой (400± ±10) Гц.

• 2.25. Мощность, потребляемая генератором от сети питания при номинальном напряжении, не превышает 55 В-А.

• 2.26. Наработка на отказ генератора Го составляет нс менее 10000 ч.

• 2.27. Гамма-процентный ресурс не менее 10000 ч при 7=80%.

• 2.28. Гамма-процентный срок службы составляет не менее 10 лет при 7=80%.

• 2.29. Гамма-процентный срок сохраняемости нс менее:

10 лет для отапливаемых хранилищ;

5 лет для неотапливаемых хранилищ при 7=80%.

• 2.30. Среднее время восстановления 8 ч.

• 2.31. Габаритные размеры, мм, не более: генератора — 312Х134 X 330.

Масса генератора 6,5 кг.

3. СОСТАВ КОМПЛЕКТА ГЕНЕРАТОРА

• 3.1. Состав комплекта генератора приведен в табл. I.

Таблица 1

Рис. 1. Комплект поставки генератора

4. ПРИНЦИП ДЕЙСТВИЯ

Генератор сигналов специальной формы Г6-37, схема электрическая структурна51 которого приведена в приложении 1, построен по структуре аналогового функционального генератора и содержит автоколебательную систему, включающую в свой состав блок управления частотой (БУЧ), мостовой диодный ключ D, интегратор (накопительные емкости С и буферный усилитель БУ), релейный элемент (РЭ). Интегратор и релейный элемент охвачены обратной связью через сигнальную диагональ диодного мостового ключа, диагональ питания диодного мостового ключа соединена с выходами БУЧ. БУЧ представляет собой преобразователь «напряжение-ток», в котором дискретное изменение токов осуществляется переключателями, изменяющими номиналы токозадающих резисторов, а плавное — линейным потенциометром, установленным на входе БУЧ. БУ служит для согласования высокоомного импеданса накопительных емкостей с низкоомным входом РЭ. На инфранизких частотах использован умножитель емкости, позволяющий получить большую постоянную времени при малых значениях исходной величины накопительной емкости. Автоколебательная система позволяет получить на своих выходах сигналы двух форм — треугольной (на выходе БУ) и прямоугольной (на выходе РЭ).

Сигнал синусоидальной формы формируется в диодном преобразователе «треугольник-синус» (ПТС), использующем кусочнонелинейную аппроксимацию треугольного сигнала в синусоидальный. Формирователь прямоугольного сигнала (ФПС) является буфером между РЭ и усилителями генератора и служит для точной установки амплитуд положительной и отрицательной полуволн прямоугольного сигнала на выходе генератора.

Для устранения «пролезания» крутых фронтов при выходном синусоидальном, треугольном или пилообразно-импульсном сигналах предусмотрено отключение ФПС переключателем форм сигналов. Для формирования пилообразно-импульсного сигнала (ФПИС) используются исходные сигналы треугольной и прямоугольной формы. При выходных сигналах синусоидальной, треугольной и прямоугольной формы предусмотрено отключение ФПИС переключателями форм сигналов. Выходной импульс синхронизации формируется в формирователе синхроимпульса (ФСИ) из сигнала РЭ и имеет отдельный выход, используемый для синхронизации различных устройств. Сигналы синусоидальной, треугольной, прямоугольной и пилообразно-импульсной форм через переключатель форм сигналов поступают на вход предварительного операционного усилителя (ПОУ).

Выбранный сигнал с выхода ПОУ поступает на регулятор уровня выходного сигнала R «>=:'» и далее на вход выходного

9. ПОВЕРКА ГЕНЕРАТОРА

• 9.1. ОБЩИЕ СВЕДЕНИЯ

Настоящий разлтел составлен в соответствии с требованиями ГОСТ 8.042—83 и устанавливает методы и средства поверки генератора сигналов специальной формы Г6-37. Поверка параметров генератора производится нс менее одного раза в год.

• 9.2. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 9.2.1. При проведении поверки должны производиться операции и при.мсняться средства поверки, указанные в табл. 2 и 3.

Таблица 2

Не менее

10,5 .МГц

WWW

опер\ционного усилителя (ВОУ). К входу ВОУ подключен корректор постоянной составляющей выходного сигнала «-О*». Сигнал с выхода ВОУ через согласующее сопротивление поступает на основное выходное гнездо генератора.

Фазовая манипуляция выходных сигналов манипуляторе фазы (ФМ). Фазовая манипуляция источника когерентных колебаний осуществляется «“©». Для синхронизации устройств, использующих режим вой манипуляции, служит выход синхросигнала фазового пулятора «’-©П»-

5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

Ila лицевую панель генератора нанесены наименование ловное ойозначение генератора. Знак государственного реестра и товарный Знак предприятия нанесены в верхней левой части лицевой панели.

Ма задней стенке генератора имеется следующая маркировка: помер генератора, год выпуска.

Генератор, принятый ОТК и представителем заказчика, пломбируется мастикой, которой заполняются углубления конусных шайб, расположенных на верхней и нижней крышках со стороны задней стенки генератора.

6. ОБЩИЕ УКАЗАНИЯ ПО ВВОДУ В ЭКСПЛУАТАЦИЮ

6.1. РАСПАКОВЫВАНИЕ И ПОВТОРНОЕ УПАКОВЫВАНИЕ ГЕНЕРАТОРА И ПРИНАДЛЕЖНОСТЕЙ

'Гара генератора состоит из транспортного ящика, укладочного ящика (для поставок генеральному заказчику), коробки (для поставок народному хозяйству).

Для распаковывания генератора необходимо открыть верхнюю крышку транспортного ящика, предварительно сняв пломбы, стальные ленты, окантовывающие ящик. Вынуть укладочный ящик (картонную коробку), затем произвести разгерметизацию полиэтиленового чехла.

Укладочный ящик изготовлен из фанеры, внутри него имеются отсеки для генератора, ЗИПа и эксплуатационной документации. Для распаковывания укладочного ящика необходимо вскрыть пломбы, открыть крышку, вынуть прибор, комплект запасных частей и принадлежностей.                                   '

Для распаковывания генератора, помещенного в картонную коробку, необходимо вскрыть коробку, вынуть прибор и комплект запасных частей и принадлежностей. После распаковывания генератора проверить целостность заводских пломб, проверить комплектность согласно разделу 3. Путем внешнего осмотра убедиться в отсутствии дефектов и поломок.                     . .

Изделие, подготовленное для повторного упаковываний по-мснхается в укладочный ящик (картонную коробку). Укладочный ящик помещается в полиэтиленовый мешок и заваривается, предварительно откачав воздух. Швы коробки заклеиваются клеевой лентой и изделие в укладочном ящике или картонной коробке помещают в транспортный ящик.

В транспортном ящике и в коробке амортизирующим материалом служат прокладки из гофрированного картона.

Крышку ящика закрепляют гвоздями, затем ящик по торцам обивают стальной лентой и пломбируют.

Маркировка выполняется по ГОСТ 14192—77^

• 6.2. ПОРЯДОК УСТАНОВКИ      (

  • 6.2.1. Произвести расконсервацию генератора согласно п. 14.5 настоящего описания.



    авления и

  • 6.2.2. Перед началом эксплуатации следует jip сохранность пломб;

    astena.ru

комплектность согласно табл. 1;   ..

наличие и прочность крепления opl^V^O^np;

ля, четкость фиксации их положения,                   я ручек

органов настройки;

наличие предохранителей;

чистоту гнезд, разъемов и клемм;

состояние соединительных кабелей;

состояние лакокрасочных покрытий и четкость маркировок;

отсутствие механических повреждений или ослабления крепления элементов схемы (определяется на слух при наклонах прибора).

• 6.3.1. Перед началом работы внимательно изучите техническое описание и инструкцию по эксплуатации, а также ознакомьтесь с расположением и назначением органов управления и контроля на передней панели и задней стенке генератора.

• 6.3.2. Разместите генератор на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

• 6.3.3. Проверьте надежность заземления.

• 6.3.4. Подсоедините шнур питания к питающей сети.

Переключатель сети должен находиться в выключенном положении.

7. МЕРЫ БЕЗОПАСНОСТИ

7.1 При работе с генератором необходимо соблюдать действующие правила по технике безопасности при работе с электроустановками.

изменяя частоту и амплитуду сигнала, поступающего на гнездо « -€) ' 1М», установите на выходе генератора требуемую скорость и пределы изменения частоты выходного сигнала.

П р и м с ч а п и е. Диапазон должен лежать в пределах 0 —1

• 8.3.4. Д.,1я проведения вой манипуляции необходимо:

установить на выходе генератора частоту 1—100 кГц;

установить тумблер ФЛЗОВЛЯ МАНИПУЛЯЦИЯ ВКЛ в верхнее положение;

основной выход генератора «О*» через нагрузку «50Й» подключить к Y-входу осциллографа С1-65Л;

сигнал с выходного гнезда «О*Л» подключить к Х-входу осциллографа СГ65А;

установить в осциллографе ждущий режим с внешним запуском;

установить тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ ВНЕШН— ВНУТР в положение ВНУТР;

изменяя положение ручки УРОВЕНЬ осциллографа С1-65А» добиться устойчивого изображения на экране осциллографа;

установить на выходе генератора сигнал треугольной формы и убедитесь в том, что линия излома сигнала находится на линии «нуля» осциллографа, а число периодов сигнала между двумя изломами составляет 8.

• 8.3.5. Для проведения измерений в режиме внешней фазовой, манипуляции. Органы управления генератором остаются в прежнем положении (п. 8.3.4).

Далее необходимо:

установить тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ ВНЕШН — ВНУТР в положение ВНЕШН;

подать на входное гнездо «-©» для подключения импульса запуска внешней фазовой манипуляции сигнал от источника колебаний, установив на нем частоту в целое число раз меньше частоты, установленной на выходе генератора.

П р и мсчанис. В качестве источника колебаний для запуска фазового манипулятора может быть использован делитель частоты, запускаемый с выхода синхроимпульса генератора.

Установите на выходе генератора сигнал треугольной формы и убедитесь в том, что линия излома сигнала находится на линии «нуля» осциллографа, а число периодов сигнала между двумя изломами составляет А, где А — отношение между частотой, установленной на выходе генератора, и частотой сигнала, поданного на гнездо управления внешней манипуляции, 2*

• 8.3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

• 8.3.1. Генератор обеспечивает следующие режимы работы: режим немодулированных колебаний;

режим внешнего управления частотой;

режим внутренней или внешней фазовой манипуляции.

• 8.3.2. Для проведения измерений в режиме немодулированных колебаний установить органы управления генератором в следующие положения:

тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ — в нижнее положение; переключатель МНОЖИТЕЛЬ ЧАСТОТЫ генератора — на необходимый диапазон частот;

шкалу плавной установки частоты — на выбранную числовую -отметку;

ручку плавной установки выходного уровня «>=^» — в положение;

подключите к основному выходу генератора кабель с кой «50Й» (из ЗИП генератора), подключенной к концу необходимый выходной уровень установите ручкой контролируйте при помощи осциллографа С1-65А;

при работе на малых выходных уровнях необходимо использовать выносные аттенюаторы «20 бВ» и (или) «40 бВ». При этом порядок подключения должен быть следующий. К основному выходу генератора подключите один из аттенюаторов или два последовательно, затем кабель, а к концу кабеля подключите нагрузку «50Q» и далее • потребитель. Если потребитель имеет входное сопротивление (50±0,5) Ом, то нагрузку «50Q» из ЗИП генератора не использовать.

• 8.3.3. Для проведения измерений в режиме внешнего НИЯ частотой установите органы управления генератор ющис положения:

тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ ВДЛ — в ни женне;

переключатель МНОЖИТЕЛЬ ЧАСТОТЫ генератора — на необходимый диапазон частот;

при помощи шкалы плавной перестройки частоты установите начальную частоту выходных колебаний;

подайте на гнездо «-®ЧМ» синусоидальный (или другой формы) сигнал, амплитуда Um которого в сумме с числовой отметкой шкалы должна находиться в пределах от 1 до 10 В, т. е.

1В<!а.„ + (7оК10В                 (3.1)

Примечание. Числовые отметки 1, 2... 10 на шкалу частот совпадают со значениями положительного напряжения Uo, равного 1, 2. ..10 В;

подключите основной выход генератора «О*» через нагрузку «50Q», имеющуюся в ЗИП, к осциллографу С1-65А;

в следу-

lee поло-

7.2\ По требованиям электробезопасности генератор соответ-ствует\1ормам ОСТ 4.275.008—77, класса защиты 01.

• 7.3. Перед включением в сеть необходимо надежно заземлить корпус генератора через зажим защитного заземления «®». При» соелииепне зажима защитного заземления генератора к заземляющей шине должно проводиться до. других присоединений, а отсоединение— после всех отсоединений.

• 7.4. При проведении измерений, при обслуживании и ремонте, в случае использования генератора совместно с другими приборами или включения его в состав установок необходимо для выравнивания потенциалов корпусов соединить между собой клеммы «_Е» всех приборов.

• 7.5. Включение генератора для регулировки и ремонта со снятыми стенками ^ли без корпуса разрешается только лицам, прошедшим соответствуюилий инструктаж.

• 7.6. При ремонте генератора не допускать соприкосновения с токонесущими элементами, так как в генераторе имеется переменное напряжение 220 В.

Все остальные напряжения, питающие схему генератора, опасности для оператора не представляют.

• 7.7. Ремонтировать генератор могут лица, имеющие доступ к работе с напряжением до 1000 В.

8. ПОРЯДОК РАБОТЫ

8.1, РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ, НАСТРОЙКИ И ПОДКЛЮЧЕНИЯ

• 8.1.1. Органы управления, настройки и подключения располо-на передней панели и задней стенке генератора, рис. 2 приведен внешний вид передней панели Генератора.




  \

  **                                г



  Рис. 2. Внешний вид передней панели генератора

• 1 — ВКЛ — тумблер включения сети;

• 2 — СЕТЬ — индикатор включения сети;

• 3 — МНОЖИТЕЛЬ ЧАС ГОТЫ — переключатель дискретного изменения частоты генератора;

• 4 — «Hz» — ручка и шкала плавной перестройки частоты генератора;

  Ci

• 5 —     V\, Ги« — переключатель форм выходных сигна

лов генератора;

в—— ручка плавной установки выходного уровня генератора;

• 7— ФАЗОВАЯ МАНИПУЛЯЦИЯ ВКЛ—тумблер включения

режима фазовой манипуляции;                  ,

• 8— ФАЗОВАЯ МАНИПУЛЯЦИЯ — ВНЕШЦ — ВНУТР — тумблер переключения режима внешней или вну,'греннсй фазовой манипуляции;

9 — «О*П» — выходное гнездо синхросигнал^ фазовой манипуляции;

/6? —«-©» — входное гнездо для подключения импульса запуска внешней фазовой манипуляции;

// — «О*» — гнездо основного выхода генератора;

• 12— «>(]<» — корректор постоянной составляющей выходного сигнала генератора;

• 13—       — выходное гнездо синхроимпульса генератора;

— «-®ЧМ» — входное гнездо для управления частотой генератора.

На рис. 3 приведен внешний вид задней панели генератора.

Рис. 3. Внешний вид задней панели генератора Г6-37

• 1 — разъем сети питания;

• 2 — зажим «®» — защитное заземление;

• 3 — зажи.м «_L» — корпус;

4—электрохимический счетчик машинного времени наработки генератора.

8.к2. Установите органы управления и контроля в следующие положения;

тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ ВКЛ — в нижнее положение;

переключатель МНОЖИТЕЛЬ ЧАСТОТЫ генератора — в положение «КЯ»;

шкалу плавной установки частоты — на отметку «10»;

ручку плавной установки выходного уровня генератора «х=^»— в крайнее правое положение;

тумблер ВКЛ включения сети — в нижнее положение.

Остальные органы управления могут находиться в произвольном положении.

8.2. ПОДГОТОВКА К ПРОВЕДЕНИЮ ИЗМЕРЕНИЯ

• 8.2.1. Подсоедините шнур питания к питающей сети.

• 8.2.2. Тумблер СЕТЬ поставить в положение ВКЛ.

Время установления рабочего режима составляет 5 мин за* исключением п. 2.6 и пп. 2.11—2.19. Через 15 мин после включения характеристики генератора соответствуют пп. 2.11—2.19. Через 1 ч после включения генератор соответствует п. 2.6.

• 8.2.3. Проверьте исправность работы генератора по следующим признакам:

тумблер ФАЗОВАЯ МАНИПУЛЯЦИЯ ВКЛ установите в нижнее положение;

подключить основной выход генератора «О*» через нагрузку. «50 Q», имеющуюся в ЗИП, к осциллографу С1-65А.

Изменяя положения переключателя форм сигналов      Vy,

Ш. z4») и регулятора выходного уровня «>==^», убедиться в наличии всех форм сигналов и возможности плавного регулирования, сигналов на основном выходе генератора.

Изменяя положение переключателя МНОЖИТЕЛЬ ЧАСТОТЫ и положение шкалы частот плавной перестройки частоты, убедиться в том, что на выходе генератора частота изменяется дискретно и плавно соответственно.

Подключить Y-вход осциллографа С1-65А к выходному гнезду синхроимпульса генератора          через кабель с нагрузкой

«50П», подключенной со стороны входа осциллографа, установить на выходе генератора частоту 1 МГц и убедиться в наличии синхроимпульса на выходном гнезде генератора.

Установить выходную частоту генератора 100 кГц, подключить Y-вход осциллографа также через кабель с нагрузкой «50Q» к выходному гнезду синхросигнала фазового манипулятора «О*Л», тумблер включения фазовой манипуляции ВКЛ установить в верхнее положение и убедиться в наличии синхросигнала фазового манипулятора.

2-2590

17
