Инструкция «ЧАСТОТОМЕР ЭЛЕКТРОННОСЧЕТНЫИ 43-33» (Код не указан!)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АЛЬБОМ № 1

(в 2-х частях)

ЧАСТЬ 1

1979

11. 8. 2. Подать измеряемый сигнал на гнездо «ВХОД А».

11. 8. 3. Произвести действия по п. 11. 3. 4.

11. 8. 4. Установить переключатель «РОД РАБОТЫ» в положение «ВЫКЛ».

• 11. 8. 5. Установить переключатель «МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ» в положение «1 mS». Установить тумблер «ВНЕШНИЙ ПУСК» в верхнее положение и нажать кнопку.

• 11. 8. 6. Пуск счета осуществлять переводом переключателя «РОД РАБОТЫ» в положение «НЕПРЕР. СЧЕТ».

Перевести для остановки счета переключатель «РОД РАБОТЫ» в положение «ВЫКЛ.». При продолжении счета перевести переключатель «РОД РАБОТЫ» опять в положение «НЕПРЕР. СЧЕТ».

Для сброса показания нажать кнопку «ВНЕШНИЙ ПУСК» при положении переключателя «РОД РАБОТЫ» — «ВЫКЛ.».

11. 8. 7. Отсчет показаний производится по индикаторному табло счетчика непосредственно в единицах.

11. 9. 1. Произвести проверку работоспособности прибора по п. п. 10. 3. 1ч-10. 3. 4.

11. 9. 2. С выхода фотоэлектрического преобразователя скорости вращения подать сигнал на гнездо «ВХОД А» прибора.

11. 9. 3. Установить переключатель «РОД РАБОТЫ» в положение «ОБ/МИН».

11. 9. 4. Произвести действия по п. И. 3. 4.

И. 9. 5. Установить переключатель «МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ» в одно из положений «10 mS» -j- «10 S» (в зависимости от требуемой точности измерений).

11. 9. 6. Установить потенциометр «ВРЕМЯ ИНДИКАЦИИ» в положение, удобное для отсчета показаний.

11. 9. 7. Скорость вращения исследуемого объекта определяется по формуле:

N = n X10 000 обIмин,

где п — результат, индицируемый на табло.

11. 10. 1. Установить тумблер «ВНЕШНИЙ ПУСК» в верхнее полджение. При этом возможны два способа пуска — ручной и дистанционный.

11. 10. 2. Ручной запуск осуществлять нажатием кнопки «ВНЕШНИЙ ПУСК».

• 11. 10. 3. Дистанционный запуск осуществлять подачей сигнала от внешнего источника пусковых импульсов с параметрами, указанными в п. 3. 21 на гнездо «ВНЕШНИЙ ПУСК».

• 11. 10. 4. Производить необходимые измерения согласно п. п. 11. 3. 1-н11. 9. 6.

11. И. 1. Произвести проверку работоспособности прибора по п. п. 10. 3. 1-MQ. 3. 4.

11. 11. 2. Выбрать переключателем «МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ» необходимую частоту и снимать ее с гнезда «ВЫХОД 0,1 Hz—1 MHz», частота 10 МГц снимается с гнезда «ВЫХОД 10 MHz». Переключатель «РОД РАБОТЫ» установить в положение «ВЫКЛ-».

И. 12. Работа прибора с внешним стандартом частоты.

11. 12. 1. Установить тумблер «ВНЕШНИЙ ГЕНЕРАТОР» в верхнее положение.

11. 12. 2. Подать от внешнего стандарта частоты на гнездо «ВНЕШНИЙ ГЕНЕРАТОР» сигнал частотой 1 МГц или 5 МГц с уровнем 0.5-J-2 В эфф.

11. 12. 3. Производить необходимые измерения согласно п. п. 11. 3. 1Н-11. 11. 2.

12. ПОВЕРКА ИЗДЕЛИЯ

Настоящие методические указания составлены в соответствии с требованиями ГОСТ 8.042—72 «Требования к построению и изложению стандартов и средств поверки мер измерительных приборов», ГОСТ 13 305—67-. «Частотомеры электронносчетные. Методы и средства поверки» и устанавливают методы и средства поверки частотомеров 43-33, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Соблюдение требований настоящего раздела обязательно для всех организаций, производящих поверку радиоизмеритель-ных приборов.

В поверку принимаются исправные и полностью укомплектованные электронносчетные частотомеры 43-33 с их технической документацией.

Поверка приборов должна производиться с периодичностью и в сроки, устанавливаемые инструкциями, распоряжениями и приказами соответствующих организаций, но не реже 1 раза в 6 месяцев.

12. 1. 1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл.. 5.

Таблица 5

Перечень основных средств поверки

Таблица 6

Продолжение таблицы 6

Примечание: 1. Вместо указанных в таблице образцовых средств разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2. Образцовые средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 12. 2. 1. При проведении операций поверки должны соблюдаться следующие условия:

• — прибор, поступивший на поверку, подвергается внешнему осмотру. При этом следует обращать внимание на наличие, исправность и чистоту всего имущества, состояние лакокрасочных покрытий и четкость маркировки. Наличие грязи и ржавчины недопустимо. Прибор не должен иметь механических повреждений, могущих влиять на его работу, например, плохое крепление ручек управления, повреждение зажимов, плохая фиксация переключателей;

• — приборы, имеющие неисправность, в поверку не принимаются.

• 12. 2. 2. Поверка параметров прибора производится — • номинальном напряжении сети в нормальных условиях

• — температура окружающей среды 293±5°К (20±5^:С)

• — относительная влажность воздуха 65± 15%;

кН

• — атмосферное давление 100±4^^—(750±30 мм. рт. ст.);

• — напряжение питающей сети 220 В ±4,4 В.

• 12. 2. 3. Перед проведением операций поверки необходимо произвести следующие подготовительные работы:

• — при расконсервации необходимо удалить смазку с наружных частей прибора;

• — произвести проверку комплектности прибора путем сличения действительной комплектности с данными табл.;

• — разместить поверяемый прибор на рабочем месте, обеспечив удобство работы и исключив попадание на него прямых солнечных лучей;

• — соединить проводом клеммы « X » поверяемого прибора и клемм « X » образцовых приборов, применяемых при поверке, с шиной заземления;

:— произвести подключение поверяемого прибора к образцовым приборам с помощью штатных кабелей и переходников;

• — подключить приборы к сети переменного тока с напряжением 220 В, 50 Гц-,

• — включить приборы в сеть и дать им прогреться под током в течение 1 часа.

• 12. 3. 1. Внешний осмотр.

При проведении внешнего осмотра должно быть проверено:

• — отсутствие механических повреждений, влияющих на точность показаний прибора;

• — наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройки;

• — правильность установки стрелок показывающих приборов против нулевых отметок шкалы;

• — чистота гнезд, разъемов и клемм;

• — состояние соединительных проводов, кабелей переходников;

• — состояние лакокрасочных покрытий и четкость маркировок;

• — отсутствие отсоединившихся или слабо закрепленных элементов схемы и посторонних предметов (определяется на слух при наклонах прибора).

При наличии дефектов прибор, подлежащий поверке, подлежит забракованию и направлению в ремонт.

• 12. 3. 2. Опробование.

12. 3. 2а. Проверка работоспособности прибора в режиме «Самоконтроль» (проводится согласно раздела 10. 3.).

12. 3. 26. Проверка диапазона измеряемых частот синусоидальных и импульсных сигналов подразделяется на:

• — проверку минимального уровня синусоидальных сигналов;

• — проверку диапазона входных напряжений синусоидальных сигналов;

• — проверку входных напряжений при измерении частоты импульсного сигнала.

Определение диапазона входных напряжений при синусоидальном сигнале производится следующим образом: с помощью генератора Г4-65А или Г4-117 проверяется минимальное входное напряжение на частотах 100 Гц и \0МГц при использовании выносных делителей 1 : 10 и 1 : 100, при этом минимальное входное напряжение не должно отличаться от минимального входного напряжения без выносных Делителей, умноженному на соответствующий коэффициент деления 1 : 10 или 1 : 100 более, чем на ±25%. На этих же частотах проверяется динамический диапазон прибора без выносных делителей, который должен быть не уже 0,1-р-1,2 В эфф.

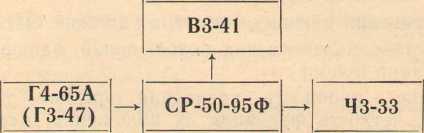

Схема структурная соединения измерительных приборов на рис. 186.

Рис. 186. Структурная схема соединений приборов при проверке диапазона измеряемых частот и периодов синусоидальных сигналов.

Установить органы управления и настройки в следующее положение:

• — тумблер «ВНЕШНИЙ ПУСК» — в нижнее положение;

• — тумблер «ВНЕШНИЙ ГЕНЕРАТОР» — в нижнее положение;

• — переключатель «РОД РАБОТЫ» — в положение «Fa »;

• — переключатель «МЕТКИ ВРЕМЕНИ. ВРЕМЯ ИЗМЕРЕНИЯ»— в положение «10 S»;

• — тумблер «ЗАПУСК J" 1. » ири импульсном сигнале установить в положение, соответствующее полярности входных импульсов, при синусоидальном сигнале его положение произвольное.

Напряжение величиной 0,1В эфф. с выхода генератора Г4-65А или Г4-117, ГЗ-47 подать на «ВХОД А». Проверяется правильность измерения частот 10, 100 Гц, ]ГМкГц, \МГц, 10 МГц.

Уровень входного сигнала устанавливается с помощью вольтметра ВЗ-41 на частотах 100 Гцч-10 МГц и по внутреннему измерителю выхода генератора ГЗ-47 на частоте 10 Гц.

Проверка диапазона входных напряжений при измерении частоты импульсного сигнала производится с помощью генератора Г5-26 на частоте 10 Гц и генератора Г5-53 на частотах 1 кГц, 1 МГц и 5 МГц от Г5-48.

Определяется минимальная амплитуда входного сигнала, при которой производится правильный счет импульсных сигналов положительной и отрицательной полярностей. Длительность импульсов устанавливается .минимально возможной на частоте 10 Гц и 0,05 мкс в остальных проверяемых точках. На этих частотах проверяется динамический диапазон прибора без выносных делителей, который должен быть не уже 0,3-нЗ,6В.

Контроль уровня напряжения осуществляется с помощью осциллографа С1-67.

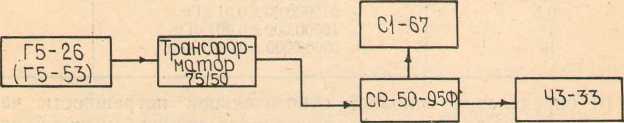

Схема структурная соединений приведена на рис. 19.

Рис. 19. Схема структурная соединений приборов при проверке частоты импульсного сигнала.

12. 3. 2в. Проверка диапазона измеряемых периодов сигналов синусоидальной формы проводится с помощью генераторов синусоидальных сигналов типа ГЗ-47 и Г4-65А или Г4-117. Структурная схема соединений показана на рис. 186.

Минимальная величина входного сигнала должна быть не менее 0,5 В эфф. и контролируется вольтметром ’ВЗ-41.

Проверяется правильность измерения прибором одного периода или 10 периодов сигнала синусоидальной формы в диапазоне от 1 Гц-нЮО кГц (с периодом от 1 до 10~⁵с). Проверку проводят не менее чем в 3-х точках диапазона. Положение ручек управления и методика измерения указаны в подразделе 11. 4.

При обнаружении неисправностей прибор подлежит забракованию.

12. 3. 3. Определение метрологических параметров.

Определение метрологических параметров подразделяется на:

• — определение относительной погрешности измерения частоты;

• — определение относительной погрешности измерения периода;

• — определение относительной погрешности измерения интервалов времени.

12. 3. За. Определение относительной погрешности прибора при измерении частоты подразделяется на:

а) определение погрешности счетчика ±1 ед. счета, которая определяется при измерении частоты 10 МГц с гнезда «ВЫХОД 10 МГц-» прибором 43-33 в режиме измерения частоты за 10, 100 мс, 1 и 10 с.

Прибор должен работать в режиме внешнего запуска частотой 1МГц, подаваемой от прибора 46-31.

Показания прибора должны соответствовать таблице 7.

      Таблица 7

0010000,0 + 0,1 кГц 010000,00±0,01 кГц 10000,000 ±0,001 кГц 0000,0000 ±0,0001 кГц

Схема рис. 19а.

структурная

соединения приборов приведена на

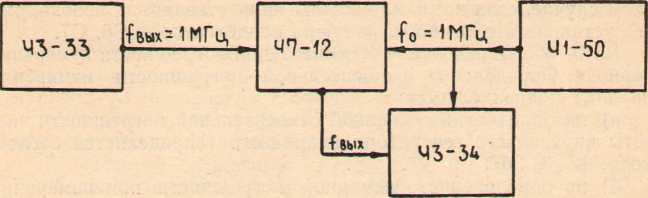

Рис. 19а. Схема структурная соединения приборов при определении основной относительной погрешности измерения частоты.

Сигнал 1 МГц с выхода «Выход 0,1 Гц-^l МГц» поверяемого частотомера подается на компаратор частоты 47-12. Одновременно от стандарта 41-50 сигнал частотой 1 МГц подается на компаратор частоты и на внешний запуск вспомогательного частотомера^

Сигнал с компаратора частотой 1 МГц (коэффициент умножения компаратора равный 10²) подается на вход вспомогательного частотомера.

Время счета вспомогательного частотомера устанавливается 1 с.

С помощью частотомера производится не менее 5-ти измерений частоты в течение двух минут и находится ее действительное значение (fn) по формуле

г fi +......+ fs *

5

где fi, f₂......fs — значения частоты, измеренные вспо

могательным частотомером.

Результаты измерений считаются удовлетворительными, если значение Гд находится в пределах от 999.989 до 1.000.011 Гц.

4исленное значение основной относительной погрешности частоты по абсолютной величине подсчитывается по формуле:

.   U-10⁶

оо⁼--------- ;

М. • fHOM.

где ffl — действительное значение измеряемой частоты в Гц. fHOM. — номинальное значение частоты.

М — коэффициент умножения компаратора равный 10².

Примечание: При наличии индустриальных помех могут наблюдаться сбои, в этом случае измерения необходимо повторить.

После определения погрешности необходимо с помощью корректора установить номинал частоты генератора кварцевого с точностью не хуже ±1 • 10^-7.

В случае, если номинал частоты не выставляется, необходимо его установить с помощью подбора конденсаторов С6, С7.

12. 3. 36. Определение относительной погрешности измерения периода. Определение относительнрй погрешности измерения периода подразделяется:

а) на определение основной относительной погрешности частоты внутреннего генератора кварцевого (определяется согласно п. 12. 3. 36).

б) на определение суммарной погрешности при измерении, периода синусоидального сигнала.

Определение погрешности производится путем подачи на гнездо «ВХОД Б» образцовых частот 100 Гц, 10 кГц, \№кГц с прибора 46-31.

Величина входного измеряемого сигнала устанавливается равной 0,5 В эфф. с помощью соединительного приспособления, изображенного на рис. 20, и контролируется осциллографом С1-67.

R — резистор типа СПЗ-9а-10-470 Ом±20%

Рис. 20.

Схема структурная измерительных приборов приведена на рис. 21. Показания приборов должны находиться в пределах, указанных в табл. 8.

Рис. 21.

Таблица 8

12. 3. Зв. Определение погрешности измерения интервалов времени.

Определение погрешности измерения интервалов времени осуществляется путем измерения интервалов времени (периодов) 1 лскс, 1 мс, 10 с, с помощью приборов Г5-48 и 43-34.

Переключатель «РОД РАБОТЫ» прибора 43-33 устанавливается в положение «А—Б». На гнезда «ВХОД А» и «ВХОД Б» прибора 43-33 подаются сигналы:

а) частотой следования 1 МГц от генератора Г5-48 (при измерении интервала времени 1 мкс);

б) частотой следования 1 кГц, \Гц, 0,1 Гц от генератора Г5-26 при измерении интервалов времени 1 мс, 1с, Юс (соответственно), работающего в режиме внешнего запуска сигналами образцовых частот прибора 43-34.

Приборы 43-34 и 43-33 работают от внешней образцовой частоты 1МГц, которая подается на них от прибора 46-31.

Схема структурная соединения измерительных приборов приведена на рис. 22.

Рис. 22.

Устанавливается амплитуда входных импульсов 0,3 В. Контроль амплитуды измеряемых импульсов осуществляется с помощью осциллографа С1-67.

При измерении интервалов времени устанавливается длительность импульсов не более 0,5 мкс.

Погрешность измерения интервалов времени и длительностей импульсов не должна превышать ± 1 ед. счета. Погрешность измерения длительности импульсов по п. 3. 12 гарантируется погрешностью измерений интервалов времени.

Примечание: Установка тумблеров «ЗАПУСК       » каналов А и Б и

потенциометров «УРОВЕНЬ» прибора в соответствии с полярностью измеряемых импульсов производится по методике п. 11. 3. 4.

• 12. 4. Оформление результатов поверки.

Результаты поверки записываются в соответствующем разделе формуляра и заверяются подписью поверителя и оттиском поверительного клейма.

Прибор, прошедший поверку и удовлетворяющий требованиям раздела 12 «Поверка изделия», признается годным к применению.

На приборы, не удовлетворяющие требованиям раздела 12 «Поверка изделия», выдается справка о их непригодности к применению, с записью в ней параметров, по которым прибор не соответствует требованиям.

Повторная поверка прибора должна осуществляться не реже одного раза в 6 месяцев.

Для быстрого отыскания неисправности прибора необходимо хорошо ознакомиться с принципом работы прибора и работой его отдельных узлов и блоков, а также с конструкцией прибора.

Проверка работоспособности прибора во всех режимах дает возможность определить неисправность в большинстве узлов и блоков прибора. Поставив неисправный узел на ремонтную плату, можно легко найти вышедший из строя узел или элемент. При этом необходимо пользоваться таблицами режимов и осциллограмм, приведенными в приложениях.

После замены вышедших из строя элементов места, в которых производилась замена, должны быть подвергнуты влагоза-щите двухкратным покрытием лаком УР-231.

Взаимозаменяемые узлы в приборе следующие:

И22.208.109 Сп, И22.208.108 Сп.

• 13. 1. 1. При ремонте приборов необходимо соблюдать меры предосторожности, указанные в подразделе 9. 1.
