УТВЕРЖДАЮ

Генерал ьный директор

Инструкция

Система информационно-измерительная «Теплообменник-6»

Методика поверки

Москва

2016 г.

• 1.1 Настоящая методика поверки распространяется на систему информационноизмерительную «Теплообменник-6» (далее по тексту - систему) и устанавливает порядок проведения первичной и периодической поверок.

• 1.2 Интервал между поверками один год.

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 2.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2

• 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C.....................................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа......................................................................................................100 ± 4.

Параметры электропитания:

напряжение переменного тока, В..........................................................................................220 ± 4,4;

частота переменного тока, Гц....................................................................................................50

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их руководствах по эксплуатации требованиям.

• 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 4.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

• 4.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 5.1 На поверку представляют систему, полностью укомплектованную в соответствии с ЭД. за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство и протокол о предыдущей поверке системы.

• 5.2 Во время подготовки системы к поверке поверитель знакомится с нормативной документацией на систему и подготавливает все материалы и средства измерении, необходимые для проведения поверки.

• 5.3 Поверитель подготавливает систему к включению в сеть в соответствии с )Д.

• 5.4 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

• 6.1 Внешний осмотр

  • 6.1.1 Внешний вид и комплектность системы проверить на соответствие данным, приведенным в руководстве по эксплуатации и в формуляре на систему.

При проведении внешнего осмотра проверить:

• - отсутствие механических повреждений и нарушений экранировки линий связи:

• - отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей системы;

• - отсутствие неудовлетворительного крепления разъемов;

• 6.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 6.2 Опробование

  • 6.2.1 Включить систему в соответствии с п. 2.7 руководства по эксплуатации. После загрузки операционной системы запустить на выполнение в соответствии с п. 2.8 руководства но эксплуатации программу управления системой.

  • 6.2.2 Убедиться в правильности инициализации всех измерительных каналов (ПК) системы и в прохождении тестовой программы с отсутствием индицируемых ошибок. Тестовая программа выполняется автоматически после включения питания и запуска виртуальной панели.

  • 6.2.3 Опробование считать выполненным, если тестовая программа выполнена полностью, отсутствуют индицируемые ошибки, и все ИК сконфигурированы успешно (в полях показаний датчиков значения отличны от нуля). В противном случае поверка не проводится до устранения выявленных недостатков.

• 6.3 Определение приведенных (к ВП) погрешностей измерений силы и напряжения постоянного тока

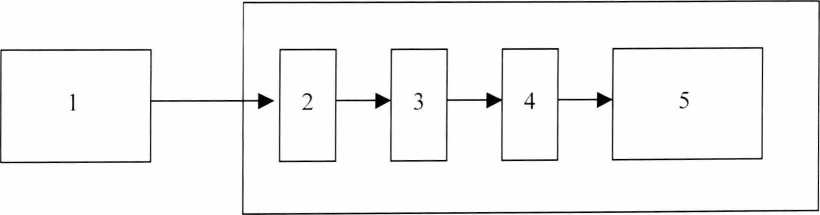

  • 6.3.1 Собрать схему в соответствии с рисунком 1.



• 1 - калибратор многофункциональный (рабочий эталон);

• 2 -терминальный блок SCXI-1308 (для силы тока) или SCXI-1303 (для напряжения);

• 3 - измерительный усилитель SCXI-1102В;

• 4 - модуль PXI -6281;

• 5 - контроллер PXI-8106 (ПЭВМ).

Рисунок 1 - Схема соединения приборов при определении приведенной погрешнос ти измерений напряжения (силы) постоянного тока

• 6.3.2 Установить на входе измерительного канала (ИК) последовательно 11 ступеней х, эталонного сигнала измеряемой величины (в диапазоне от 4 до 20 мА для силы постоянною тока, в диапазоне от 0 до 10 В для напряжения постоянного тока) от х_п до х_|П, где z - номер ступени (/ = 0... 10);

Примечание - Значения эталонных сигналов х_: должны быть равномерно распределены во всем заданном диапазоне измерений ИК.

• 6.3.3 На каждой ступени провести т >50 измерений. В результате запоминаются массивы измеренных значений , (к = 1,2,... т ).

• 6.3.4 Измеренные массивы значений у._к обработать следующим образом.

  • 6.3.4.1. Вычислить среднее значение измеренной величины на каждой /-той ступени:



т

• 6.3.4.2. Для каждой /-той ступени вычислить систематическую составляющую погреш

ности Д ₇:

• 6.3.4.3. Определить границы систематических погрешностей 0 измеренной величины:



где Дс1 - абсолютная погрешность рабочего эталона.

• 6.3.4.4. Вычислить среднее квадратическое отклонение измеренной величины 5, (Д ) на каждой /-той ступени:




  (4)

  6.3.4.5. Оценить границы суммарной абсолютной погрешности Д, измеренной величины на каждой /-той ступени следующим образом:

  6.З.4.5.1. Определить К =

  /

  5,(Д)’

  6.3.4.5.2. Если К> 8. то Д, = 0,,

  если К < 0,8, то Д, =/-5₍(Д ),

  (6)

  (7)

  если 0.8 < К < 8.0, то

  (8)

  где / - коэффициент Стьюдента, который определяется при доверительной вероятности Р = 0.95 для числа степеней свободы (т - 1) в соответствии с ГОСТ Р 8.736-2011, Приложение 2.

  6.3.4.6. Определить погрешность ПК Д как максимальное значение суммарной абсолютной погрешности:

6.3.4.7 Определить приведенную к ВП погрешность у ИК:

где х_п — верхний предел диапазона измерений ИК (20 мА для силы тока и 10 В для напряжения постоянного тока, соответственно).

• 6.3.5 Для системы реализован автоматизированный режим проведения поверки, обеспечивающий проведение необходимых настроек, автоматизированные измерения, расчет погрешностей и формирование протоколов измерений. Для его выполнения запустить программу AT I .ехе (по умолчанию ярлык «АТТЕСТАЦИЯ» на рабочем столе) и выполнить операции в соответствии с электронным справочным документом «Программное обеспечение для проведения поверки измерительно-вычислительных систем на базе N1 PXI-SCXI и CompactDAQ», входящим в состав СПО «Теплообменник-6» (по умолчанию папка C:\Program files\ATT). Результаты поверки с измеренными значениями и расчетными величинами сохраняются в этой же директории в виде протоколов в формате электронных таблиц Excel.

• 6.3.6 Результаты поверки считать положительными, если значения приведенных к ВП погрешностей измерений напряжения и силы постоянного тока для всех ИК системы находятся в пределах ± 0,1 %. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

6.4 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

• 6.4.1 Осуществить проверку соответствия следующих заявленных идентификационных данных ПО:

• - наименование ПО;

• - идентификационное наименование ПО;

• - номер версии (идентификационный номер) ПО;

• - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);

• - алгоритм вычисления цифрового идентификатора ПО.

• 6.4.2 Для этого установить программу HashTab (если программа была установлена ранее, то перейти к п.6.4.3):

• 1) запустить файл установки HashTab Setup.exe;

• 2) в открывшемся окне нажать кнопку «Next»;

• 3) далее нажать кнопку «I Agree»;

• 4) в открывшемся окне оставить параметры без изменения. Нажать кнопку «Install»;

• 5) после завершения установки, в появившемся окне нажать кнопку «Finish».

• 6.4.3 Проверка контрольной суммы программных модулей:

• 1) открыть папку с программным пакетом «Теплообменник-6» (по умолчанию С: \Program Г11е8\Теплообменник-6);

• 2) нажать правой кнопкой манипулятора «Мышь» на файл исполняемой программы «Тб.ЕХЕ». В открывшемся меню выбрать «Свойства»;

• 3) выбрать вкладку «File Hashes»;

• 4) в таблице напротив строки «CRC32» зафиксировать буквенно-цифровой код;

• 5) во вкладке «Версия», в окне «Имя элемента:» выбрать «Версия продукта», зафиксировать цифровой код версии.

• 6.4.4 Результат проверки считать положительными, если полученные идентификационные данные ПО (идентификационные наименования, номера версий, цифровые идентификаторы), указанные во вкладках «Версия» и «File Hashes», соответствуют идентификационным данным, записанным в разделе 5.2 формуляра системы.

• 7.1 При поверке вести протокол произвольной формы.

• 7.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки система к применению не допускается и на неё выдается извещение о непригодности с указанием причин забраков^

Главный метролог ООО «КИА»
