УТВЕРЖДАЮ

А.В. Бессонов

Зам. директора по метрологии

ФБУ «Омский ЦСМ»

2017 г.

Государственная система обеспечения единства измерений Преобразователи интеллектуальные ПИ РМ

МЕТОДИКА ПОВЕРКИ

ОЦСМ 026196-2017 МП

г. Омск

2017 г.

Настоящая методика поверки распространяется на преобразователи интеллектуальные ПИ РМ (далее по тексту - ПИ РМ), выпускаемые по МКСН.405544.028 ТУ, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - два года.

1 Операции поверки
  • 1.1 При проведении поверки выполняют операции, приведенные в таблице 1. Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при поверке

    первичной

    периодической

    Внешний осмотр

    7.1

    +

    +

    Проверка эклектического сопротивления изоляции

    7.2

    +

    -

    Опробование

    7.3

    +

    +

    Определение метрологических характеристик

    7.4

    +

    +

  • 1.2 По заявлению Заказчика допускается проведение поверки ПИРМ, настроенных для работы с конкретным типом первичного преобразователя. При этом в (паспорте) свидетельстве о поверке приводится информация об объеме проведенной поверки.

  • 1.3 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, ПИ РМ признается непригодным к дальнейшей эксплуатации, выдается извещение о непригодности, с указанием причин непригодности.

2 Средства поверки
  • 2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчика с требуемой точностью.

3 Требования к квалификации поверителей
  • 3.1 Поверку СИ осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации юридические лица и индивидуальные предприниматели.

  • 3.2 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на ПИРМ, средства их поверки и настоящую методику поверки.

Таблица 2 - Основные и вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего основные технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Мегаомметр ЭСО 210/1:

- диапазон измерений от 0 до 1000 МОм; КТ 2,5

7.4

Калибратор программируемый П320:

  • - предел калиброванных напряжений 100 мВ; ПГ ± (0,05-Uk+10) мкВ;

  • - предел калиброванных напряжений 10 В; ПГ ± (20-Uk+40) мкВ;

  • - предел калиброванных токов 100 мА; ПГ ± (0,Нк+1) мкА;

где Uk (Ik) - безразмерная величина, численно равная значению калиброванного напряжения в мВ на пределе 100 мВ, в В на пределе 10 В (значению калиброванного тока в мА)

7.4

Магазин сопротивления Р4831:

- диапазон показаний от 0,021 до 1111111,1 Ом; КТ 0,02/2 -10'6.

7.4

Термостат нулевой ТН-1М:

- номинальная температура термостатируемой среды 0 °C; неравномерность ±0,01 °C

7.3, 7.4

Источник питания постоянного тока:

- диапазон воспроизведения выходного напряжения до 30 В; ПГ ± 2 %

7.3, 7.4

Персональный компьютер ПЭВМ:

- операционная система - Windows ХР и выше

7.3, 7.4

Переходник USB/PM МКСН.467141.003

7.3,7.4

Программное обеспечение «МИРС» МКСН.64302566540.00027-01

6,7

Прибор комбинированный Testo 608-Н1:

  • - диапазон измерений температуры от 0 до 50 °C; ПГ ± 0,5 °C;

  • - диапазон измерений относительной влажности от 15 до 85 %; ПГ ± 3 %

6,7

Барометр-анероид метеорологический БАММ-1:

- диапазон измерений от 80 до 106 кПа; ПГ ± 0,2 кПа

4 Требования безопасности

  • 4.1 Корпус ПИ РМ должен быть заземлен с помощью зажима защитного заземления.

  • 4.2 При проведении поверки необходимо соблюдать требования «Правил по охране труда при эксплуатации электроустановок».

5 Условия поверки

При проведении поверки должны соблюдаться нормальные условия измерений:

  • - температура окружающего воздуха, °C                                   от 15 до 25;

  • - относительная влажность окружающего воздуха, %                        от 30 до 80;

  • - атмосферное давление, кПа (мм рт. ст.)                  от 84,0 до 106,7 (от 630 до 800);

  • - напряжение питания постоянного тока, В                                  (24,00±0,48).

6 Подготовка к поверке

6.1ПИРМ, представляемые на поверку, должны иметь в комплекте руководство по эксплуатации.

  • 6.2 Выдержать ПИ РМ в помещении, где проводится поверка в условиях измерений, приведенных в разделе 5 настоящей методики, не менее двух часов.

  • 6.3 Подготовить к работе основные и вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

  • 6.4 Выходные и входные цепи подключают через кабельные выводы ПИ РМ. Все измерения должны проводиться не ранее, чем через 10 минут после подключения электропитания к ПИ РМ.

  • 6.5 Перемычки на разъемах ХР1 и ХР2 ПИРМ должны быть установлены в положение «ON» в соответствии с рисунком 1.

ON

YP9 'О X.

Рисунок 1 - Положение перемычек на разъемах ХР1 и ХР2

  • 6.6 Для начала работы с ПИ РМ по радиоканалу необходимо установить на персональный компьютер ПО «МИРС», а также драйвер для работы переходника «USB/РМ».

  • 6.7 Питание ПИ РМ осуществляется постоянными напряжением от (24,00±0,48) В через разъем XS1, антенна подключается к ПИРМ через разъем XS2. При этом полярность подключения напряжения значения не имеет.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При проведении внешнего осмотра должно быть установлено следующее:

  • - отсутствие видимых механических повреждений и дефектов, в том числе и покрытия, ухудшающих внешний вид ПИ РМ и препятствующих его применению;

  • - соответствие комплектности, внешнего вида и маркировки требованиям эксплуатационной документации;

  • - целостность пломб завода-изготовителя.

  • 7.1.2 ПИРМ, не удовлетворяющие вышеперечисленным требованиям, к дальнейшей поверке не допускаются.

7.2 Проверка сопротивления изоляции
  • 7.2.1 Проверку электрического сопротивления изоляции ПИРМ проводят мегаомметром напряжением 500 В, подключая выводы мегаомметра к контактам 1 и 2 разъема ХР1 (со снятой перемычкой).

  • 7.2.2 Результат проверки считают удовлетворительным, если электрическое сопротивление изоляции не менее 100 МОм.

7.3 Опробование
  • 7.3.1 Подключите к свободному USB-порту ПК переходник «USB/РМ». В диспетчере устройств операционной системы определите номер виртуального COM-порта, выделенного переходнику «USB/РМ».

  • 7.3.2 Запустите программное обеспечение «МИРС» (далее по тексту - ПО) и в окне «Настройки программы» введите необходимые параметры согласно таблице 3.

Таблица 3 - Параметры настройки ПО «МИРС»

Параметр

Настройки

№ СОМ-порта

Номер СОМ-порта, назначенного операционной системой переходнику «USB/РМ»

№ радиоканала

Номер радиочастотного канала (от №16 до №23). Для новых устройств по умолчанию задан радиоканал №16. Если устройство в процессе эксплуатации переводилось на другой канал, введите номер последнего рабочего канала.

Периодичность опроса

С интервалом в 1 секунду

  • 7.3.3 В меню «Устройства» выберите пункт «Добавить». В открывшемся окне введите серийный (заводской) номер, указанный на корпусе ПИ РМ, нажмите кнопку «Применить».

  • 7.3.4 В меню «Опрос» выберите пункт «Начать». После этого ПО начнет отправку запросов на добавленные в сеть ПИ РМ с заданной периодичностью. Отправка данных по радиоканалу отображается включением зеленого и периодическими вспышками красных светодиодов переходника «USB/РМ».

Предварительно убедившись в соблюдении ограничений по дальности обмена, включите питание ПИ РМ. При успешном обмене индикатор «Статус» соответствующего ПИ РМ в ПО приобретет цветовую окраску.

  • 7.3.5 В окне параметров выбранного ПИ РМ откройте вкладку «Сведения об устройстве» и нажмите кнопку «Считать контрольную сумму»

  • 7.3.6 Результаты опробования считать положительными, если ПИ РМ обеспечивает передачу измерительной информации по радиоканалу, а идентификационные данные внутреннего программного обеспечения ПИ РМ соответствуют приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Внутреннее программное обеспечение

ПИ РМ-ТС/ТП

ПИ РМ-Т/Н

Номер версии (идентификационный номер) ПО

не ниже 17.5

не ниже 17.5

Цифровой идентификатор ПО

0хЕВ02

0хЗА8С

Алгоритм вычисления контрольной суммы

CRC16

CRC16

  • 7.4 Определение метрологических характеристик

  • 7.4.1 Проверка основной приведенной погрешности ПИ РМ-ТС/ТП, настроенных для работы с преобразователями термоэлектрическими

  • 7.4.1.1 Собирают схему подключений в соответствии с рисунком А.1 Приложения А.

  • 7.4.1.2 При помощи ПО на ПК настраивают оба канала ПИРМ на работу с преобразователями термоэлектрическими и выбирают необходимый тип ТП.

  • 7.4.1.3 На калибраторе программируемом П320 для выбранного типа ТП выставляют входные напряжения, соответствующие ТЭДС для нижней, средней и верхней точек температурного диапазона в соответствии с таблицей В.1 Приложения В.

  • 7.4.1.4 Для каждого из двух каналов при указанных входных напряжениях рассчитывают основную приведенную погрешность измерений у, %, по формуле:

Г = —V^'100%,                     (1)

'макс 'мин

где Тизм - значение температуры, измеренное ПИ РМ, °C;

Твх - температура, соответствующая входному напряжению по НСХ ТП, °C;

Тмакс - верхняя точка диапазона измерений для данного вида ТП, °C;

Тмин - нижняя точка диапазона измерений для данного вида ТП, °C.

7.4.2 Проверка основной приведенной погрешности ПИ РМ-ТС/ТП, настроенных для работы с термопреобразователями сопротивления
  • 7.4.2.1 Собирают схему подключения в соответствии с рисунком А.2 Приложения А.

  • 7.4.2.2 При помощи ПО на ПК настраивают оба канала ПИ РМ на работу с термопреобразователями сопротивления и выбирают необходимый тип ТС.

  • 7.4.2.3 Для выбранного типа ТС на магазине сопротивления Р4831 выставляют сопротивление, соответствующие нижней, средней и верхней точке температурного диапазона в соответствии с таблицей В.2 Приложения В.

  • 7.4.2.4 Для каждого из двух каналов при указанных входных напряжениях рассчитывают

основную приведенную погрешность измерений у, %, по формуле:

Г =        ■ 100 %,                               (2)

*макс *мин

где Тизм - значение температуры, измеренное ПИ РМ, °C;

Твх - температура, соответствующая входному сопротивлению от ТС, °C;

Тмакс - верхняя точка диапазона измерений для данного вида ТП, °C;

Тмин - нижняя точка диапазона измерений для данного вида ТП, °C.

7.4.3 Проверка основной приведенной погрешности ПИ РМ-Т/Н, настроенных для работы с преобразователями с унифицированным токовым выходным сигналом
  • 7.4.3.1 При работе с преобразователями с унифицированным выходным сигналом ПИ РМ-Т/Н измеряет входной сигнал X. изменяющийся в диапазоне от минимального значения А^ин до максимального значения Амакс, и рассчитывает выходной сигнал (в соответствии с заданным пользователем диапазоном его изменения от минимального

значения Кмин до максимального значения КМакс) по формуле:

V 'мин

(X А*ин)’(Амане Умин) Амане-Амин)

(3)

  • 7.4.3.2 Собирают схему подключения в соответствии с рисунком Б.1 Приложения Б.

  • 7.4.3.3 При помощи ПО на ПК настраивают оба канала ПИ РМ на измерение токового сигнала (4-20) мА, задают верхнюю и нижнюю границы выходного сигнала КМакс и Кмин.

  • 7.4.3.4 Включают калибратор программируемый П320 и выставляют значение входного

сигнала (тока) X, равным 4 мА мт), 12 мА и 20 мА (Амакс)- Для каждого из указанных значений входного сигнала в ПО на ПК фиксируют измеренное значение выходного сигнала Кизм, рассчитывают ожидаемое значение выходного сигнала Y по формуле (3), а также

величину основной приведенной погрешности измерений у, %, по формуле:

^изм А

Амане Амин

• 100 %.

(4)

7.4.4 Проверка основной приведенной погрешности ПИ РМ-Т/Н, настроенных для работы с преобразователями с унифицированным выходным сигналом напряжения
  • 7.4.4.1 Собирают схему подключения в соответствии с рисунком Б.2 Приложения Б.

  • 7.4.4.2 При помощи ПО на ПК настраивают оба канала ПИ РМ на измерение унифицированного сигнала напряжения (0-10) В, задают верхнюю и нижнюю границы выходного сигнала Кмакс и Кмин.

  • 7.4.4.3 Включают калибратор программируемый П320 и выставляют значение входного сигнала (напряжения) X, равным О В (Х,ин), 5 В и 10 В (Хмакс). Для каждого из указанных значений входного сигнала в ПО на ПК фиксируют измеренное значение выходного сигнала Уизм, рассчитывают ожидаемое значение выходного сигнала Y по формуле (3), а также величину основной приведенной погрешности измерений у, %, по формуле (4).

  • 7.5 ПИ РМ считается соответствующим установленным в описании типа метрологически требованиям и пригодным к применению в сфере государственного регулирования обеспечения единства измерений, если основная приведенная погрешности измерений не превышает:

  • - ± 0,5  % для ПИ РМ-ТС/ТП, настроенных для работы с преобразователями

термоэлектрическими типов ТПЩБ) и ТПР(В);

  • - ± 0,2 % для ПИ РМ, настроенных для работы с остальными типами первичных преобразователей.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляют протоколом поверки произвольной формы.

  • 8.2 Положительные результаты первичной поверки оформляют оттиском поверительного клейма в паспорте на ПИ РМ.

  • 8.3 Положительные результаты периодической поверки оформляют свидетельством о поверке.

  • 8.4 В случае, если поверка ПИ РМ проводилась с учетом конкретного типа первичного преобразователя, в паспорте (свидетельстве о поверке) приводится информация об объеме проведенной поверки.

  • 8.5 При отрицательных результатах первичной поверки ПИ РМ считают к применению в сфере государственного регулирования обеспечения единства измерений.

  • 8.6 При отрицательных результатах периодической поверки ПИ РМ считают непригодным к применению в сфере государственного регулирования обеспечения единства измерений, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности, с указанием причин непригодности.

Приложение А (обязательное)

Схемы подключений преобразователей интеллектуальных ПИ РМ-ТС/ТП

Провода компенсационные должны быть изготовлены из материала термопары исследуемого типа.

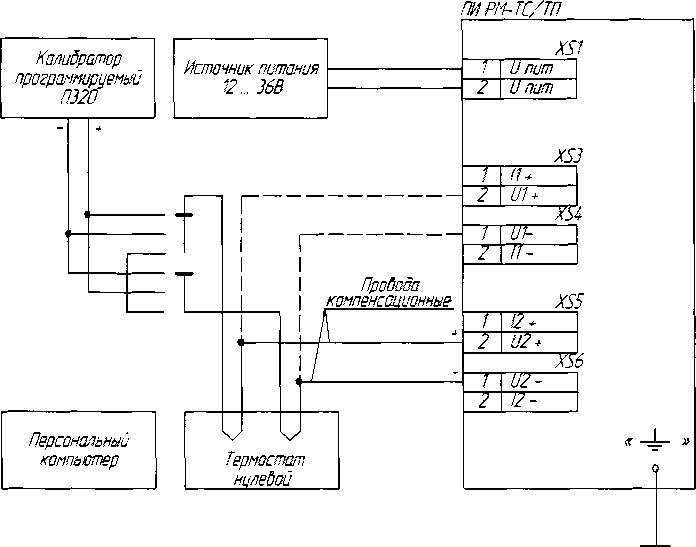

Рисунок А.1 - Схема подключения приборов для проверки параметров ПИ РМ-ТС/ТП при работе с преобразователями термоэлектрическими

ПИРМ-ТС/ТП

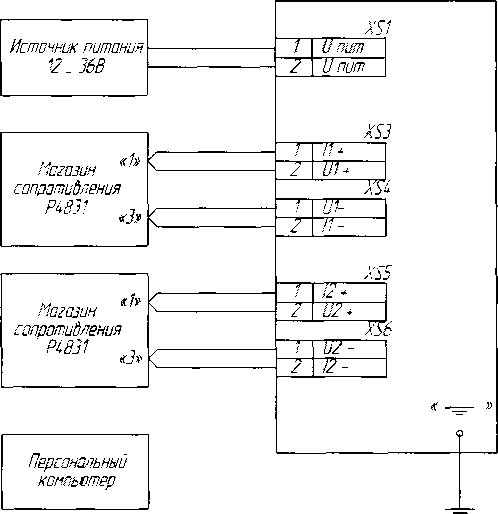

Рисунок А.2 - Схема подключения приборов для проверки параметров ПИ РМ-ТС/ТП при работе с термопреобразователями сопротивления

Приложение Б

(обязательное)

Схемы подключений преобразователей интеллектуальных ПИ РМ-Т/Н

ПИ РМ-Т/Н

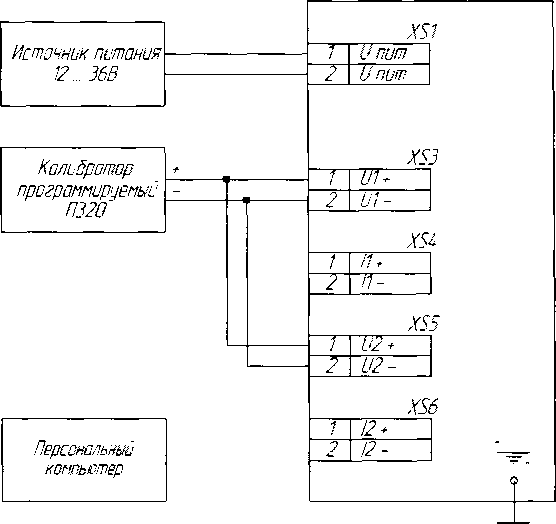

Рисунок Б.1 - Схема подключения приборов для проверки параметров ПИ РМ-Т/Н при работе с первичными преобразователями с унифицированным токовым выходным сигналом

ПИРГ1-Т/Н

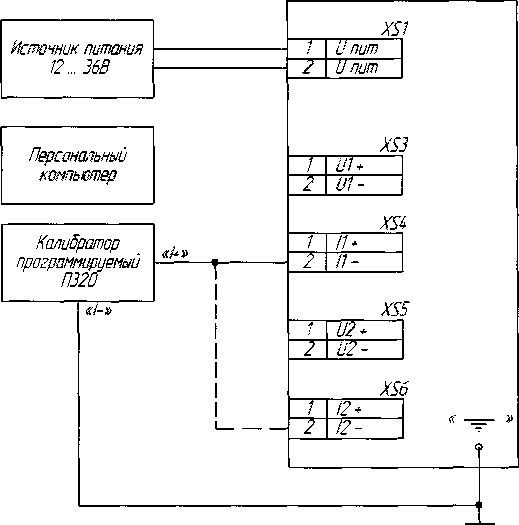

Рисунок Б.2 - Схема подключения приборов для проверки параметров ПИ РМ-Т/Н при работе с первичными преобразователями с унифицированным выходным сигналом напряжения

Приложение В (справочное)

Входные сигналы, соответствующие ТЭДС ТП или сопротивлению ТС

для нижней, средней и верхней точек температурного диапазона

Таблица В.1 - ПИ РМ-ТС/ТП при работе с преобразователями термоэлектрическими

Тип ТП

Нижняя точка диапазона

Средняя точка диапазона

Верхняя точка диапазона

Т, °C

U, мВ

Т, °C

U, мВ

Т, °C

U, мВ

ТХА(К)

-100

-3,554

+600

+24,905

+1300

+52,41

tock(J)

-100

-4,633

+550

+30,216

+1200

+69,553

TXK(L)

-100

-5,641

+250

+18,642

+600

+49,108

Tnn(S)

0

0

+875

+8,170

+1750

+18,503

ТПР(В)

+600

+1,792

+1200

+6,786

+1800

+13,591

Таблица В.2 - ПИ РМ-ТС/ТП при работе с термопреобразователями сопротивления

Тип ТП

Нижняя точка диапазона

Средняя точка диапазона

Верхняя точка диапазона

Т, °C

R, Ом

Т, °C

R, Ом

Т, °C

R, Ом

50П

-100

29,82

+325

111,41

+750

182,41

100П

-100

59,64

+325

222,82

+750

364,82

Pt50

-100

30,13

+325

110,46

+750

180,32

PtlOO

-100

60,26

+325

220,92

+750

360,64

50М

-100

28,27

+50

60,70

+200

92,80

100М

-100

56,54

+50

121,40

+200

185,60
