Методика поверки «Прибор сравнения "КТ.01"» (г.р.18287-99)

СОГЛАСОВАНО;

**атвр»*:

И.Сычев

УТВЕРЖДАЮ: Зам.директора УНИИМ

СРАВНЕНИЯ

"КГ.01”

МЕТОДИКА ПОВЕРКИ

Л'/>.

Зав.отделом 28 УНИИМ

ю. и. ди дик

ЕКАТЕРИНБУРГ 1888 г

Настоящая методика поверки распространяется на прибор сравнения "кт.01" (далее по тексту "прибор") и устанавливает методику его первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

1. ПОВЕРКА ПРИБОРА.

• 1.1. Операции И средства поверки.

• 1.1.1.    При проведении поверки должны быть проведены one рации и применены средства поверки, указанные в табл.!

Та&лица

1

4 Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000В с группой допуска не ниже ill.

• 3, ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования

ГОСТ 127.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главэнергонадэо-ром в 1994 г.

Должны также быть обеспечены требования безопасности, указанные в эксплутационных документах на средства поверки и вспомогательное оборудование, используемые при проведении поверки.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  4.1. При условия;

проведении поверки должны соблюдаться следующие

температура окружающей среды,С атмосферное давление, кПа относительная влажность воздуха, % электропитание-однофааная сеть, в частота, Гц

коэффициент несинусоидальности, %

• 4.2. Перед проведением поверки прибор должен

не менее 2-х часов в нормальных условиях по п.4.1.

• 4.3. Средства поверки и вспомогательное оборудование должны быть подготовлены к работе согласно указаниям, приведенных в соответствующих эксплутационных документах.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1. Внешний осмотр

При проведении внешнего'осмотра проверяют соответствие прибора следующим требованиям:

• • маркировка и функциональные надписи, относящиеся к органам управления и присоединения, должны читаться и восприниматься одно'эначно

• •  снаружи и внутри прибора не должно быть узлов и деталей с ослабленным или отсутствующим креплением

• • устройства для присоединения внешних электрических цепей прибора и клемма заземления должны быть в исправном состоянии

прибор не должен иметь механических повреждений, влияющих на нормальную работу комплектность прибора должна соответствовать требованиям РЭ.

Прибор не допускается к поверке, если при внешнем осмотре об нарушены указанные дефекты.

• 5.2. Опробование

• 5.2.1. Включите шнур питания прибора в сеть питания 220В частотой 50 Гц. Установите переключатель пределов измерения погрешностей в положение "20”, переключатель величины вторичного тока "5А/1А’’- в положение "5А’’, переключатель пределов измерения тока ”200/20” в положение ”200”, переключатель режима работы "d/R” в положение "R”, переключатель режима работы "Изм/Клб” в положение ”Ивм". Включите тумблер "Сеть”. При этом должен загореться светодиод ”Вкл". Спустя 2-4 секунды после включения на индикаторах должны установиться нулевые значения (допускает появление 1-2 единиц в младших разрядах индикаторов). При переключении пределов измерения погрешностей показания индикаторов не должны менять своих показаний( меняет свое положение только запятая на индикаторах погрешностей). При переключении пределов измерения тока "200/20”запятая на индикаторе        должна

переместиться влево на один разряд.

• 5.3. Проверка электрической прочности изоляции

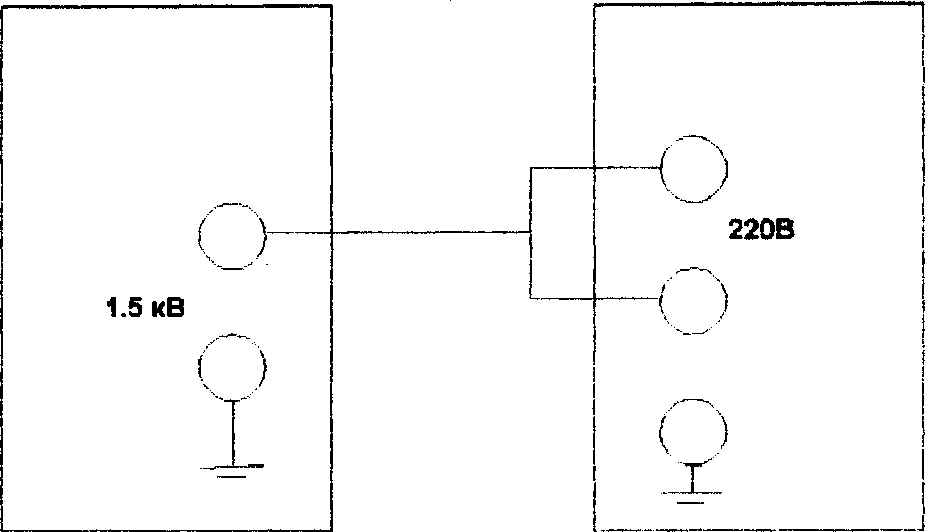

Проверку электрической прочности изоляции проиавс'’чт согласно схеме рис.1 стр.6 при первичной поверке или после ptc’OHTa, между соединенными вместе контактами разъема ”220 В, 50 Гц” и корпусом при испытательном напряжении 1.5 кв.

В течение 1 мин. не должно произойти пробоя или перекрытия изоляции.

Структурная схема определения ©лектричеокои

прочности изоляции

УПУ-10

• 5.4. Проверка электрического сопротивления иаоляции

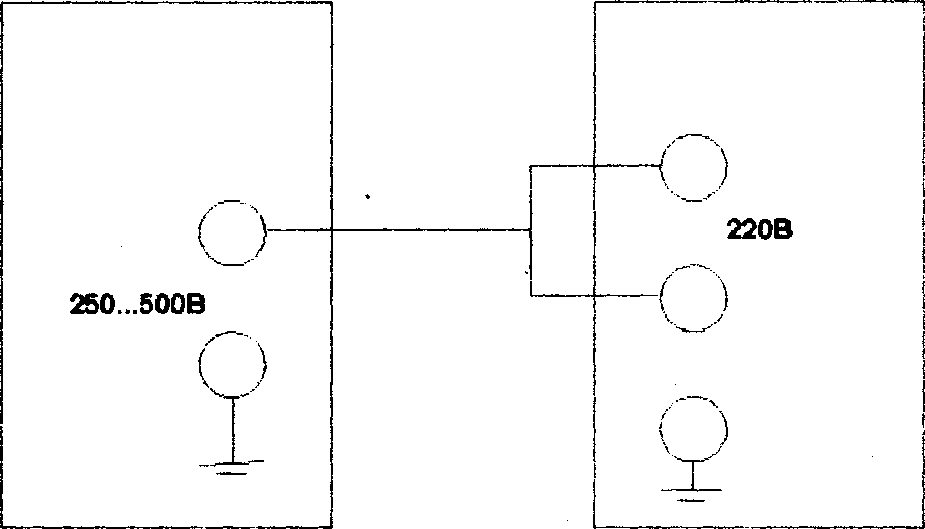

Проверку электрического сопротивления изоляции проводят после испытания электрической прочности при помощи мегаомметра М1101 при напряжении постоянного тока от 250 до 500 В с погрешностью, не превьпиающей +30 %, согласно схеме рис. 2 стр. 7 при первичной поверке или после ремонта между соединенными вместе контактами разъема "220 В, 50 Гц" и корпусом. Сопротивление игаоляции между указанными цепями не должно быть менее 20 МОм.

М1101

Структурная схема определения електрического сопротивления иВолящии

Рис. 2

• 5.5. определение мефрологимееких херакя*ерис9им

• 5.5.1. опрёде.ге№4е основной приведенной погрешности измерения относительного значения величины вторичного тока.

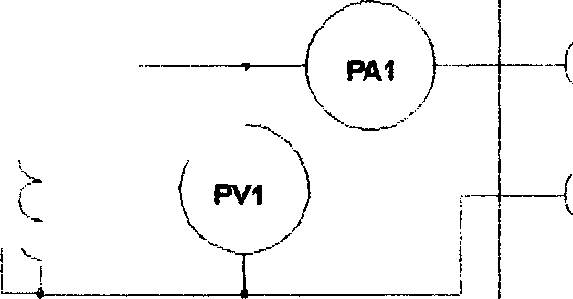

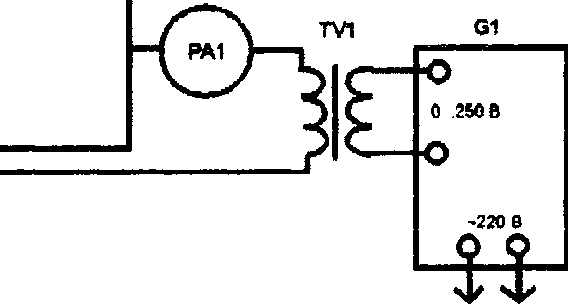

Определение погрешности производят с помощью приборов, схема соединений которых представлена на рис.4 стр.8.

РИС.4

Приведенная погрешность измерения относительного значения вторичного тока в процентах определяют по формуле:

(Х/100)хАп-Н

Х100, %

Ап

,где X -показания относительного значения тока, считанные с индикатора поверяемого прибора, %

Ап - номинальное значение тока, А

Я - значение тока, измеренное образцовым прибором, а

Полученная погрешность не должна превышать 1.5 %.

• 5.5,2. Определение абсолютной погрешности измерения токовой погрешности прибора.

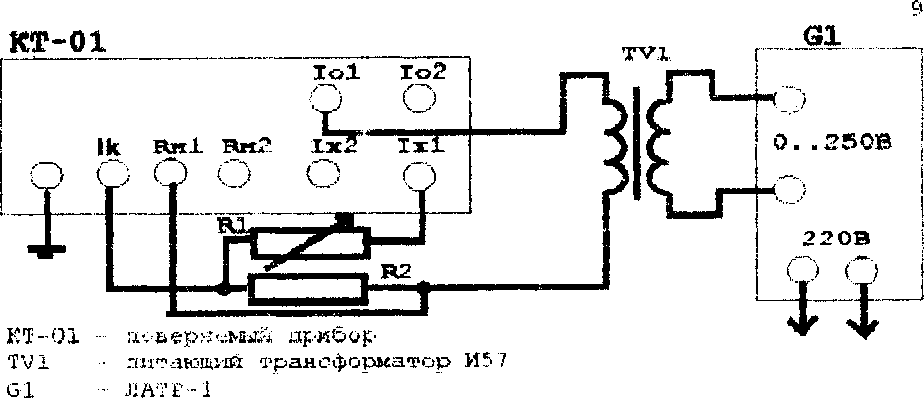

Определение погрешности измерения токовой погрешности поверяемого трансформатора тока производят сличением показаний индикатора прибора ’*dl,%’’ с задаваемыми значениями погрешности с помощью мер и образцовых средств измерений, схема соединений которых приведена на рис.5 стр.У.

О-ПрО ТИВ ЖЫАИЙ р'1 V

С5-1бВ-1ОВт-1 Ом*и - Б7-34

ь -перку про-иэводят при значениях номинальных

1 и 5 А согласно табл.2 при положении перекл^ работ ’’йом/клб” - ”и®м”.

Значение сопротивления магазина R1, в омах, для каждого значения задаваемой токовой погрешности вычисляют по формуле:

100 - Ag

,Om

Ae

где Ад - значение задаваемой токовой погрешности,%.

Основная абсолютная погрешность иэмерения токовой по-грешности прибора определяется по формуле:

dA • Ах ” Ад

, где Ах - измеренное значение токовой погрешности, %.

Погрешность не должна превьипать значений, указанных в

п, 1.2.3, п.1.г.5 ’’Прибор сравнения КТ.01= Руководство по экс плуатации”.

Таблица 2.

Абсолютная погрешность определения токовой погрешности,%

Определение погрешности измерения угловой погрешности прибора.

Определение погрешности измерения угловой погрешности поверяемого трансформатора тока производят сличением показаний чеНИЯМИ средств рис.5.

значениях номинальных вторичных табл.З при положении переключателя - ’’1Слб".

сопротивления

задаваемой угловой погрешности вычисляют по фор-

100

, где Pg

Основная абсолютная погрешность измерения угловой погрешности вычисляется по формуле:

dF ® Fx - Fg ,мин

, где Рх - измеренное значение угловой погрешности, мин.

Погрешность не должна превышать значений указанных в п.1,2.4., 1,2.5 "Прибор сравнения КТ.01. Руководство по эксплуатации".

Таблица -3

Определение погрешности измерения активной и реактивной составлякщих полного сопротивления нагрузки во вторичной Цёпи поверяемого трансформатора тока.

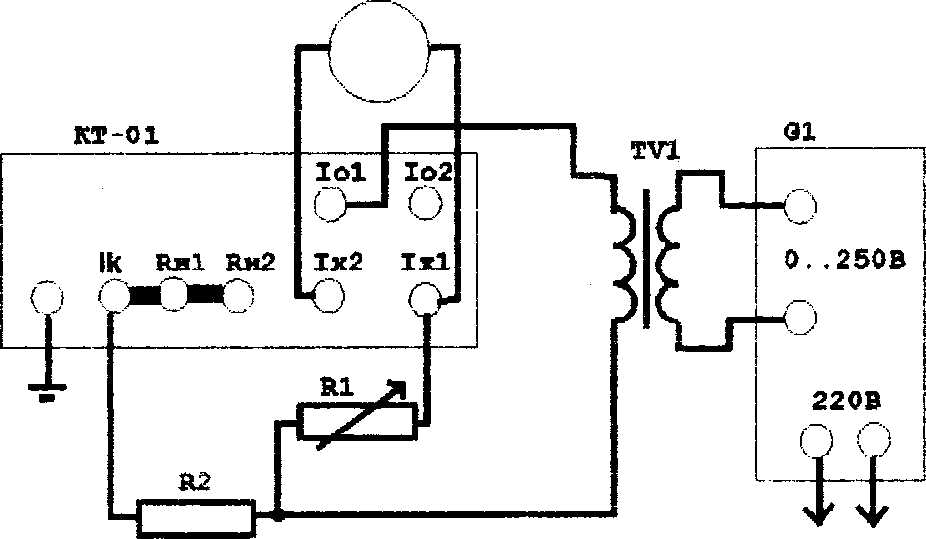

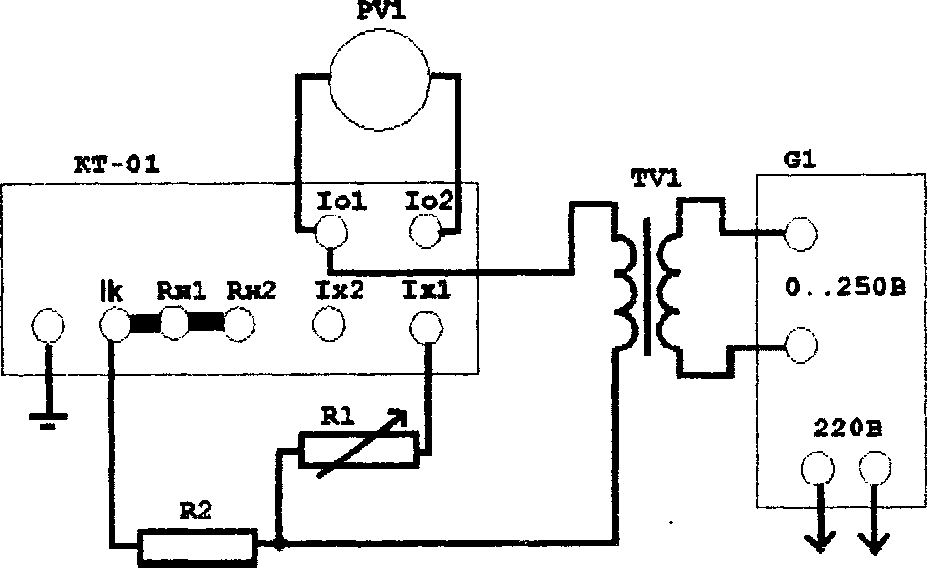

Определения погрешности измерения составляюших полного сопротивления нагрузки производят сличением показаний прибора с задаваемыми значениями сопротивления нагрузки с помощью мер и образцовых средств измерений, схема соединений которых приведена на рис.б.

кт-01

(перемычки 1к-Ан1 и Rh1-Rh2 убрать, переключатель “внешн^виутр** в положении ' внешн*')

Рие.в

Поверку производят при значениях номинальных вторичных токов

1 и 5А согласно табл. 4(режим работы - "иам", индикатор

’’dA/Ra") и табл. 5 (режим работь! - ”клб”, индикатор "dF/Ri”) .

Погрешность измерения активной и реактивной составляющих вторичной нагрузки вычисляется по формуле:

(Rx - Rg)x 100

dR

Rn

, где Rx - измер)енное значение сопротиБленияОм

Rg задаваемое сопротивление нагрузки. Ом

Rn - конечное значение диапазона. Ом.

Погрешность не должна превышать значений, указанных в п.1.2.6. "Прибор сравнения КТ.01. Руководство по эксплуатации" .

таблмца 4.

Таблица 5.

-5, i), р , Слтределение bxqswx сопротивлений

5.5.5.1.Опраделеиие входного сопротивлония повэряемого прибора по цепи образцового трансформатора тока производят согласно схеме рис.7 стр,13. Вольтметр В7-34 устанавливают в режим

измерения переменного напряжения. Значение R1 устанавливают равным 49 Ом.

Измерения производят дважды:

• 1. При положении переключателя ”5А/1А’' - "lA"

  токе 1А; токе 1А.

• 2. При положении переключателя ”5А/1А’’ » ”5А’’ Значение сопротивления определяют по формула

R = U/i, Ом

, где и - показания вольтметра. В;

I - аначание тока, А.

Величина сопротивления не должна превьпиать 0.1 Ом.

5.5.5.2.Определение входного сопротивления го трансформатора тока производят согласно стр.14. Значение R1 устанавливают равным 49 ом.

Р ■ и XI, Вт

, где и - напряжение питающей сети, В I - ток потребления, А

G1

220В

Г

в. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ЛОВЕРКИ

б .1 .Положительные результаты поверки прибора ’’КТ. 01” оформляют свидетельством установленной форм!-! и нанесением оттиска поверительного клейма в месте, исключающем возможность доступа внутрь прибора без нарушения оттиска.

6.2. При несоответствии результатов поверки требованиям любого из пунктов настоящей методики прибор к дальнейшей эксплуатации не допускают, оттиск поверительного клейма гасят, свидетельство о поверке аннулир^пот и вьщают извещение о непригодности установленной формы. В .извещении указывают необходимость проведения повторной поверки после ремонта, либо требование об изъятии из обращения прибора, не подлежащего ремонту.

15
