Методика поверки «Государственная система обеспечения единства измерений Радиометры сканирующие для тонкослойной хроматографии miniGITA» (MП 2101-003-2018)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

И.о. директора ФГУП «ВНИИМ

Государственная система обеспечения единства измерений

Методика поверки

МП 2101-003-2018

Руководитель ртдела измерений ующих излучений

С. Г. Трофимчук

Научный сотрудник

Т. И. Шильникова

Санкт-Петербург

2018

Настоящая методика поверки распространяется на радиометры сканирующие для тонкослойной хроматографии miniGITA (далее по тексту - радиометры miniGITA), предназначенные для измерений распределения активности радионуклида по длине хроматографической полоски при проверке радиохимической чистоты соединений с помощью тонкослойной хромато1рафии, а также для измерений активности радионуклидов в компонентах разделяемой смеси в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании с сфере государственного регулирования обеспечения единства измерений), и устанавливает методику их первичной и периодической поверок.

Первичная поверка радиометров miniGITA проводится до ввода в эксплуатацию и после ремонта, периодическая - в процессе эксплуатации.

Интервал между поверками - 2 года.

Примечание. При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Примечание: Операции поверки проводятся для каждого детектора, которыми укомплектован поверяемый радиометр. Допускается по письменному заявлению заказчика проведение поверки для ограниченного числа детекторов, при этом в свидетельстве о поверке должны быть перечислены детекторы, для которых проведена поверка

2 Л При проведении поверки должны применяться эталоны, средства измерений и вспомогательное оборудование, приведенные в таблице 2.

• 2.2 Все эталоны должны иметь действующие свидетельства об аттестации, а средства измерений - действующие свидетельства о поверке или сертификаты калибровки.

• 2.3 Допускается применение других эталонов, средств измерений и оборудования с характеристиками, не уступающими приведенным в таблице 2.

Таблица 2

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C              20 ± 5;

• -  относительная влажность воздуха, %                60 (-30;+10);

• -  атмосферное давление, кПа                         101,3 (-15,3; +5,4);

При проведении поверки должны быть выполнены следующие подготовительные работы:

• •  проверка комплектности радиометра, документации на него, на блоки, входящие в его состав;

• •  проверка комплектности средств поверки

При проведении периодической поверки - проверка наличия свидетельства о первичной поверке.

• 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено:

• - наличие маркировок на блоках, входящих в состав радиометра miniGITA;

• - надежность закрепления блоков на штатных местах;

• - отсутствие механических повреждений и дефектов на блоках поверяемого радиометра miniGITA, которые могут повлиять на его работоспособность.

• 7.2 Опробование

  • 7.2.1  Выполнить в соответствии с руководством по эксплуатации проверку работоспособности радиометра miniGITA.

  • 7.2.2  Подтверждение соответствия программного обеспечения.

    • 7.2.2.1 Подтверждение соответствия программного обеспечения (ПО) радиометра miniGITA включает:

• - проверку наличия и соответствия идентификационного наименования и номера версии программного модуля ПО;

• - проверку цифрового идентификатора программного обеспечения (контрольная сумма исполняемого кода) программного модуля ПО.

Комплектность и идентификационные данные программного обеспечения должны

соответствовать приведенным в таблице 3

Таблица 3 - Идентификационные данные ПО, приведенные в описании типа.

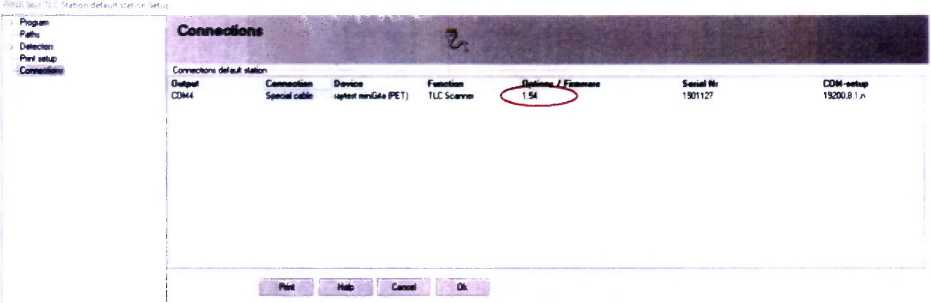

Радиометры miniGITA Номер версии встроенного ПО Minigita доступен в программе Gina Star TLC в окне «GINA Star TLC Staition default_staition Setup» (File\Setup\Edit setup\Connection\firmwaregina). Идентификационное наименование и номер версии внешнего ПО Gina Star TLC отображается в главном меню вкладка Help, затем вкладка Info.

Контрольная сумма для исполняемого файла gina_nt.exe внешнего ПО (путь: C:\Programme\raytest\GINAStar TLC\gina_nt_tlc.exe) рассчитывается по алгоритму MD5 при помощи стандартной программы MD5 FileChecker (либо аналогичной).

INAStar TLC

Version 6.1 RC3

16299)

The Windows Radiochromatography for Gita, miniGita and Rita

Radiochromatography / Bio imaging

Elysra SA

Rue du Sad-Tamar 375

ВЦОЗОЛлдЬеиг

Belgium

Tel (*49) 07082 - 92550 Fax (+49) 07062 - 92554444 w*- <http 'etysia-raytes* c om en contact*

Email * manto senace@elvsia-ravtest com *

RAVTE5T

Рисунок 1 - Отображения версий программного обеспечения

• 7.2.2.2 Определенные при первичной поверке номер версии и цифровой идентификатор указывают на оборотной стороне свидетельства о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии и вычисленного цифрового идентификатора с значениями, указанными в «Свидетельстве о первичной поверке».

• 7.3 Определение метрологических характеристик.

  • 7.3.1  Проверка уровня фона

    • 7.3.1.1  Включить прибор, запустить на персональном компьютере программу Gina Star TLC, ввести пароль, задать параметры измерения: выбор конфигурации, тип детектора, радионуклид/фон, время экспозиции, число циклов, шаблон протокола результатов, имя файла с выходными данными.

    • 7.3.1.2 Приступить к измерениям, кликнув иконку “Start”.

    • 7.3.1.3 Выполнить измерения фона за время не менее 30 минут.

    • 7.3.1.4 По окончании измерений результаты будут сохранены в указанном в п.7.3.1.1 файле.

    • 7.3.1.5 Повторить измерения для каждого детектора.

    • 7.3.1.6 Занести данные в протокол поверки. При периодической поверке результаты проверки по п. 7.3.1 считаются положительными, если фон не превышает значение, полученное при предыдущей поверке, более чем на 15 %.

  • 7.3.2 Определение эффективности регистрации гамма-излучения точечного источника радионуклида ^l37Cs для детектора BGO и для пластикового сцинтилляционного детектора.

    • 7.3.2.1 Установить источник таким образом, чтобы он располагался по центру детектора. Выполнить измерения скорости счета от источника, повторив измерения не менее 5 раз, время измерений не менее 100 секунд.

    • 7.3.2.2 Вычислить среднюю скорость счета импульсов от источника по формуле:

N = □---

т

где N - средняя скорость счета импульсов от источника, с'¹

N, - скорость счета импульсов от источника в отдельном измерении, с’¹

m - количество повторных измерений источника

• 7.3.2.3 Определить эффективность по формуле:

у-у?

С — _____—

где N - средняя скорость счета импульсов от источника, с'¹

1п2

А = А^-е ^Т - активность источника на дату измерения, Бк;

Л_о - активность источника из свидетельства на источник, Бк;

Т - период полураспада измеряемого радионуклида, сут;

t - время, прошедшее с даты поверки источника, сут;

N_f - значение фона по п.7.3.1, с’¹

• 7.3.2.4 Результаты проверки по п 7.3.2 считаются положительными, если чувствительность для каждого детектора составляет не менее значений, указанных в таблице 4.

Таблица 4

• 8.1 Результат поверки признают положительным, если с положительными результатами выполнены операции по п.п. 7.1-7.3. Все результаты заносятся в протокол поверки. Форма протокола поверки приведена в Приложении А.

• 8.2 На радиометры, признанные годными по результатам поверки, выдают свидетельство о поверке по установленной форме.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

В свидетельстве указывается (на оборотной стороне):

• - фон для каждого детектора;

• - эффективность для каждого детектора;

• - номер версии и цифровой идентификатор ПО (только в св-ве о первичной поверке).

• 8.3 При отрицательных результатах поверки радиометр к применению не допускается и на него выдают извещение о непригодности установленной формы с указанием причин непригодности.

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№_____ от ________20___г.

Наименование прибора, тип:

Заводской номер:

Регистрационный номер в Федеральном

информационном фонде по обеспечению

единства измерений:

Заказчик:

Серия и номер знака предыдущей поверки

(если имеются):

Дата предыдущей поверки:

Вид поверки________________________________________________________________

Наименование нормативного документа при поверке________________________________

Условия поверки

Средства поверки (наименование эталона и его регистрационный номер, тип и заводские номера средств измерений, применяемых при поверке)_______________________________

Вспомогательные СИ

Внешний вид, комплектность, маркировка соответствует (не соответствует) требованиям технической документации.

Внешние повреждения прибора отсутствуют (присутствуют).

Вывод: результаты проверки: положительные (отрицательные).

• 2 Опробование

Прибор работоспособен (не работоспособен).

Сообщения об ошибках отсутствуют (имеются; указать содержание). Результаты опробования положительные (отрицательные).

3 Подтверждение соответствия программного обеспечения (ПО)

Результаты подтверждения соответствия ПО положительные (отрицательные).

4 Проверка уровня фона.

Результаты проверки уровня фона положительные (отрицательные).

5 Определение эффективности детектора при регистрации гамма-излучения источника типа ОСГИ с радионуклидом ¹³⁷Cs.

Результаты определения чувствительности положительные (отрицательные).

Определение эффективности детектора при регистрации бета-излучения источника типа ОРИБИ с радионуклидом 137Cs.

Результаты определения эффективности положительные (отрицательные).

Вывод: результаты поверки: положительные (отрицательные).

Радиометр сканирующий для тонкослойной хроматографии miniGITA №_______

годен (не годен) к применению.

Выдано свидетельство о поверке № (извещение о непригодности №)

Дата поверки:

Поверитель

9

¹

ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, прошедшие специальную подготовку и аттестованные на право поверки радиометрических средств измерений.

²

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

• 4.1  При проведении поверки должны соблюдаться требования Основных санитарных правил обеспечения радиационной безопасности ОСПОРБ-99/2010 СП 2.6.1.2612-10, Норм радиационной безопасности НРБ-99/2009 СанПиН 2.6.1.2523-09, Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок ПОТР-016-2001, действующих инструкций по мерам безопасности в поверочной лаборатории, а также требования безопасности, изложенные в соответствующих разделах технической документации на средства поверки.

³

• 4.2 К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений
