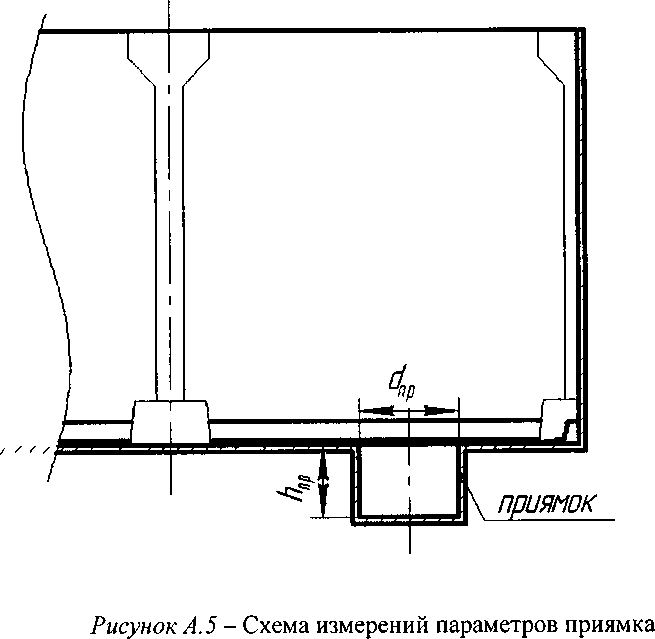

  • 10.7 Измерение параметров приямка

  • 10.8 Измерение параметров вертикальных внутренних деталей прямоугольной формы ....9

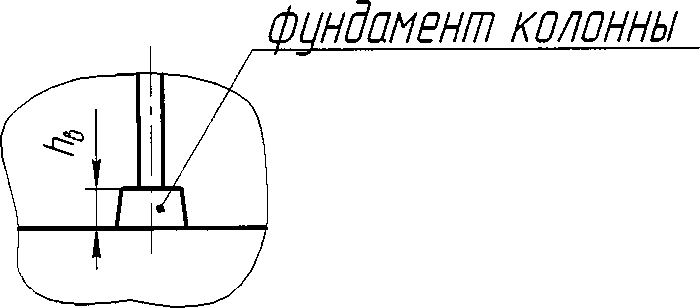

  • 10.9 Измерение параметров фундамента колонны

  • 10.10 Измерения параметров колонны

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

    • 11.2.1 Составление градуировочной таблицы нижней части резервуара

    • 11.2.2 Составление градуировочной таблицы верхней части резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуар железобетонный вертикальный цилиндрический ЖБР-10000

Методика поверки. МП 0335-7-15

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая инструкция распространяется на резервуар железобетонный вертикальный цилиндрический подземный (далее - резервуар) номинальной вместимостью 10000 м-’ (ЖБР-10000) ТЭЦ-23 ПАО «Мосэнерго», предназначенного для хранения мазута и определения его количества при проведении учетных операций, инвентаризации и устанавливает методику его первичной, периодической и внеочередной поверок.

Межповерочный интервал составляет не более 5 лет.

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей рекомендации использованы ссылки на следующие стандарты:

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация безопасности груда. Общие положения;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия;

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия;

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия;

ГОСТ 400-80 Термометры стеклянные для испытаний нефтепродуктов. Технические условия;

ГОСТ 427-75Линейки измерительные металлические. Технические условия;

ГОСТ 10585-99 Мазут. Технические условия;

ГОСТ 27574-87 Костюмы женские для защиты от общих производственных загрязнений и механических воздействий. Технические условия;

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ Р 51330.11-99 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам;

ОСТ 39-107-80 Система стандартов безопасности труда нефтяной промышленности.

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей рекомендации применяют следующие термины с соответствующими определениями:

• 3.1 резервуар железобетонный вертикальный цилиндрический подземный: Сосуд железобетонный (рис. I¹), состоящий из кровли опирающуюся на опорные колонны, цилиндрической части выполненной из сборных железобетонных плит и монолитного днища, в виде усеченного конуса, применяемый для хранения и измерения объема и массы мазута.

• 3.2 градуировочная таблица : Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 С°.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема мазута в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен мазутом до определенного уровня.

• 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа железобетонного прямоугольного резервуара.

• 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня мазута в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1 Требования к погрешности измерений параметров резервуара

4.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 4.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров ЖБР-10000 должна находиться в пределах: ± 0,20%.

4.2 Требования к средствам поверки

• 4.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

• 4.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 20 м по ГОСТ 7502.

'   4.2.1.2 Рулетку измерительную 3-го класса точности с грузом диапазоном измере

ний от 0 до 30 м по ГОСТ 7502.

• 4.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

• 4.2.1.4 Тахеометр электронный типа Trimble 3605DR, с пределами средней квадратичной погрешности измерений расстояний (СКО) одним приемом: ± (2+2x10'⁶ L) мм, диапазоном измерений расстояний в безотражательном режиме от 0 до 80 м, допустимым средним квадратическим отклонением измерений углов: ± 5" по [1], Госреестр № 38253-08.

Примечание - Цена деления нивелирной рейки должна быть 1 мм.

• 4.2.1.6 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

• 4.2.1.7 Анализатор-течеискатель типа АНТ-ЗМ по [2].

• 4.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

• 4.2.3 Основные средства поверки резервуаров должны быть поверены в установленном порядке.

L

• 4.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей рекомендации.

• 5 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 5.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

  • 5.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

• 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 6.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

  • 6.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

  • 6.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 6.4 Лица, проводящие поверку резервуара, надевают спецодежду:

-женщины - костюмы по ГОСТ 27574, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

• - мужчины - костюму по ГОСТ 27575, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

• 6.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

• 6.6 Измерения параметров резервуара во время грозы категорически запрещены.

• 6.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

• 6.8 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 6.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 6.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 7 УСЛОВИЯ ПОВЕРКИ

  • 7.1 При поверке соблюдают следующие условия:

• 7.1.1 Измерения параметров резервуара проводят изнутри его.

• 7.1.2 Для проведения измерений параметров резервуара его освобождают от остатков мазута, зачищают, пропаривают (при необходимости), промывают и вентилируют.

• 7.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

• 8 ПОДГОТОВКА К ПОВЕРКЕ

  • 8.1 При подготовке к поверке проводят следующие работы:

• 8.1.1 Изучают техническую документацию на резервуар и средства поверки.

• 8.1.2 Подготавливают средства поверки согласно технической документации на них, утвержденной в установленном порядке.

• 8.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации.

• 8.1.4 Определяют центр днища резервуара в следующей последовательности.

• 1) наносят вертикальную отметку 1 мелом на пересечении днища и цилиндрической части стенки (рис. 2);

• 2) начало рулетки (левый конец) совмещают с вертикальной отметкой 1;

• 3) укладывают рулетку на днище резервуара до противоположной стороны резервуара;

• 4) конец рулетки (правый конец) совмещают до пересечения днища и цилиндрической части стенки;

• 5) при неподвижном положении начала рулетки (отметка 1) правый конец перемещают вокруг отметки 1, добиваясь максимального значения показания на правом конце и фиксируют отметку 5 на противоположной стороне;

• 6) размечают мелом отметку 00 на середине уложенной ленты.

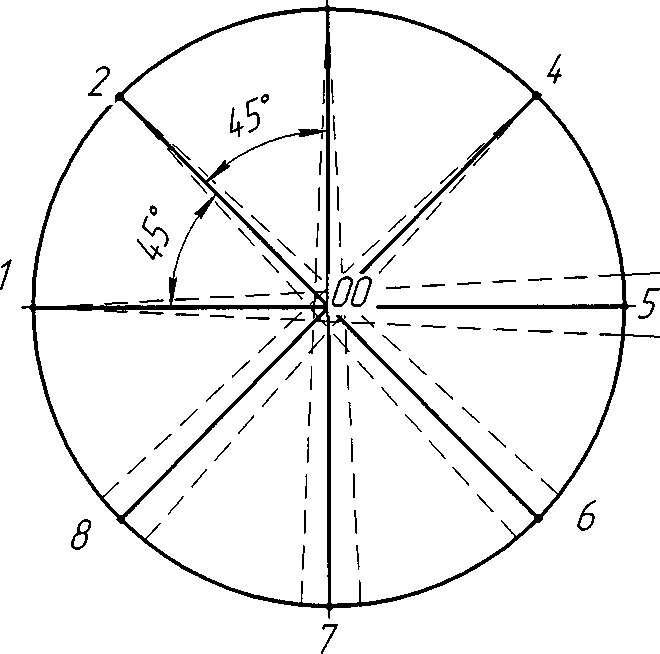

• 7) устанавливают тахеометр на отметке 00¹ и направляют лазерный указатель на отметку 1;

• 8) поворачивают зрительную трубу на 45° по часовой стрелке от отметки 1 и фиксируют отметку 2 на стенке;

• 9) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметку 00²;

• 10) поворачивают зрительную трубу на 45° по часовой стрелке относительной отметки 2 и фиксируют отметку 3 на стенке;

• 11) проведя аналогичные операции по перечислению 2)-5) размечают мелом отметки 00'...00⁵;

• 12) соединяют отметки между собой и размечают середину днища (отметка 00), как середину многоугольника.

• 9 ОПЕРАЦИИ ПОВЕРКИ

9.1 При проведении поверки резервуара должны быть выполнены операции, ука

занные в таблице 2

Таблица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерение внутреннего диаметра цилиндрической части резервуара

Измерение внутреннего диаметра цилиндрической части резервуара £)_цил проводят в следующей последовательности (рисунок А.2).

а) устанавливают тахеометр над центром днища 00, контроль положения осуществляют с применением оптического центрира.

Тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией.

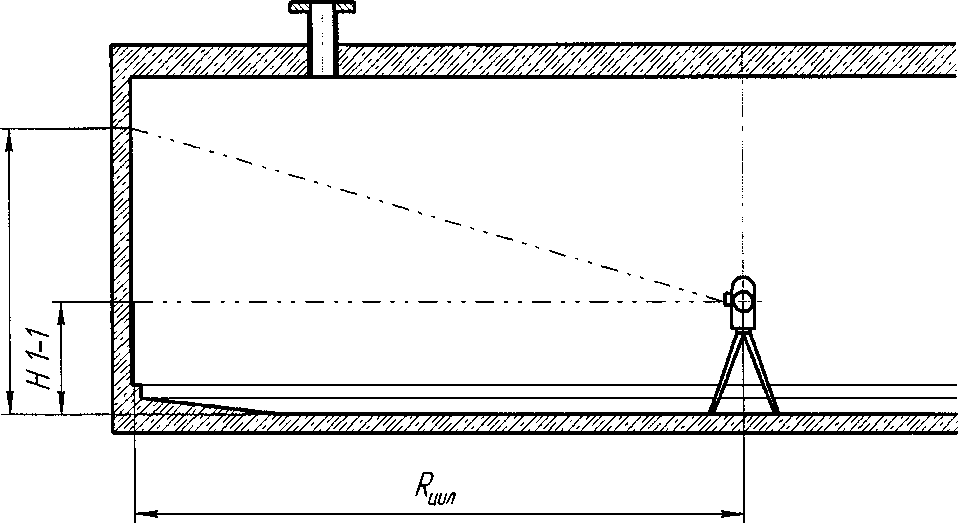

Измеряют высоту установки инструмента А_устан, мм, (рисунокА.4) и привязывают его по высоте с координатам обратной засечкой th = Q.

Вертикальный угол визира устанавливают в значение 90°.

б) выбирают режим тахеометра HD-h-HZ и устанавливают значения:

• - «0» - горизонтального угла Hz;

• - 90° - вертикального угла Vz.

в) измеряют расстояние 7?_цил1 — 1, как горизонтальное проложение (параметр HD);

г) поворачивают алидаду тахеометра на 45° по часовой стрелке (HZ = 45°) и измеряют расстояние А_цил 1 — 2 на второй образующей;

д) повторяя процедуры по перечислению б)-г)

е) направляют сетку визирной трубы на стенку резервуара на высоте Н2 — 2 (5500 - 6000 мм);

ж) аналогично выполняя действия по перечислению б) -д) измеряют расстояния

и) внутренние диаметры £)_цил, мм, вычисляют как сумму измеренных радиусов на противоположных образующих (рисунок А.З).

Примечание - первый символ в обозначении радиуса 2?_цил относится к высоте измерения (Н1 или Н2), второй указывает номер образующей, на которой проводится измерение (1...8).

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З).

10.3 Измерения параметров нижней части резервуара

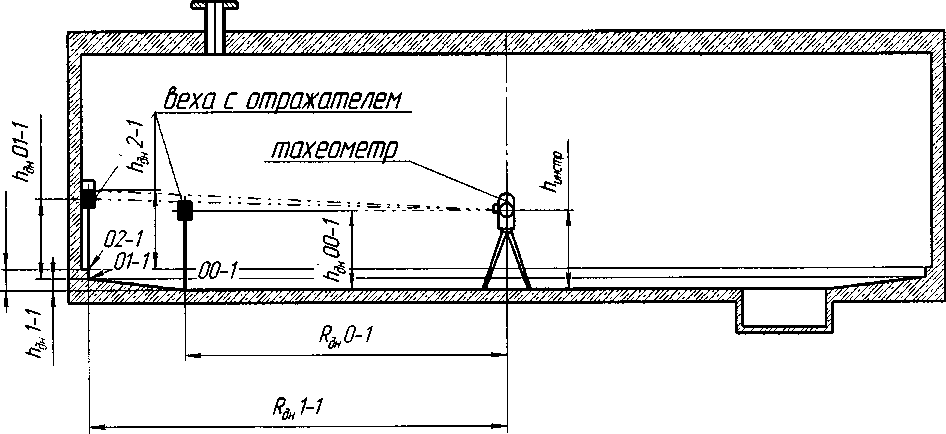

Измерения параметров нижней части резервуара (рисунок А.1) проводят в следующей последовательности.

• 10.3.1 Устанавливают веху с призменным отражателем в точку 00-1 по первой образующей на концентрической окружности днища резервуара в месте начала уклона днища (рисунок А.4), после чего:

а) проводят измерения радиуса А_дн 0 — 1, как горизонтальное проложение (HD) и высоты превышения Л_дн 0 — 1 (h).

б) устанавливают веху в точку 01-1 и проводят измерения радиуса 7?_дн1-1, как горизонтальное проложение (HD) и высоты превышения А_дн 1 — 1 (h).

в) устанавливают веху в точку 02-1 и проводят измерения радиуса 7?_дн2 —1, как горизонтальное проложение (HD) и высоты превышения А_дн 2 — 1 (h).

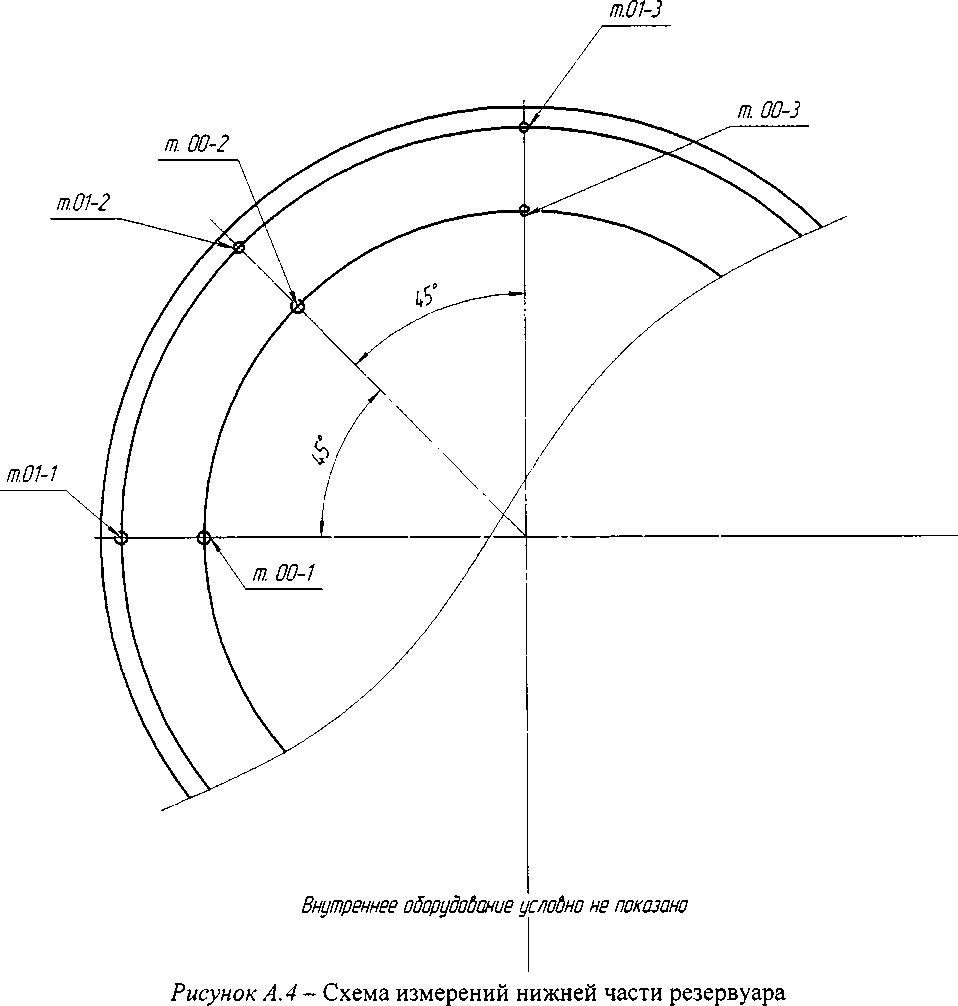

• 10.3.2 Поворачивают алидаду тахеометра в горизонтальной плоскости на угол 45° по часовой стрелке, что соответствует переходу на 2-ю образующую и устанавливают веху с призменным отражателем в точку 00-2 (рисунок.Е.4).

Проводя аналогичные измерения по перечислению а)-в) п.4.3.2.1 измеряют расстояния Я_дн0-2, Л_дн0-2 ...,7?_дн2-2, /г_дн2-2.

• 10.3.3 Аналогичным образом устанавливают веху с призменным отражателем на 3-ю ...8-ю образующие и проводят аналогичные измерения по перечислению а)-в) п. 4.3.2.1 на каждой образующей.

Результаты вычисление вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.4).

Примечание - В случае, если при переходе на новую образующую визирная ось тахеометра попадает на колонну, то алидаду поворачивают на дополнительный угол, обеспечивающий визирование на опорные точки.

10.4 Измерения высоты резервуара

Измерения высоты резервуара в следующей последовательности.

• 4.3.3.1 Высоту резервуара //_рез измеряют на 1-ой образующей резервуара (рисунок Е.5), при помощи тахеометра.

Установленный по 4.3.1.2 в центре резервуара на 1-ой образующей приводят в рабочее положение.

Направляют сетку нитей на поверхность сопряжения цилиндрической части и кровли резервуара.

Измеряют расстояние Н_рез, мм, как высоту превышения h.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б.

10.5 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре определяют по данным проектной документации С-23-09, разработанной «Мосэнергопроект» (1969 г.) и предоставленной ОАО «Мосэнерго».

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

10.6 Измерения базовой высоты

• 10.6.1 Измерения базовой высоты проводят по 9.1.10 ГОСТ 8.570-2000 (с Изменением №1, 2) в следующей последовательности.

• 10.6.2 Базовую высоту резервуара Яб измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.З).

10.7 Измерение параметров приямка

• 10.7.1 Приямок (рисунок Е.6) имеет поперечное сечение цилиндрической формы диаметром <7_пр и высотой (глубиной) .

• 10.7.2 Диаметр б/_пр приямка измеряют измерительной рулеткой в диаметрально перпендикулярных направлениях не менее двух раз.

Результаты измерений б/_пр отсчитывают по шкале рулетки с точностью ± 1 мм. Расхождения между результатами двух измерений не должны превышать ± 5 мм.

• 10.7.3 Глубину (высоту) приямка /?_пр приямка измеряют измерительной рулеткой в диаметрально перпендикулярных направлениях не менее двух раз.

• 10.7.4 Среднее арифметическое значение результатов измерений величин <7_пр, вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

10.8 Измерение параметров вертикальных внутренних деталей прямоугольной формы

• 10.8.1 Для определения параметров внутренних деталей прямоугольной формы измеряют ширину первой грани by, ширину второй грани &_2/- > высоту нижней границы детали высоту верхней границы детали относительно днища резервуара.

• 10.8.2 Ширину первой by, второй грани &_2/ измеряют измерительной рулеткой с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами измерений должно составлять не менее 1 мм.

• 10.8.3 Высоту верхней/нижней границы детали определяют нивелированием по 10.7.2.3.

• 10.8.4 Среднее арифметическое значение результатов измерений величин by, Z?_2z-, h^, вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

10.9 Измерение параметров фундамента колонны

• 10.9.1 Для определения параметров фундамента колонны измеряют ширину нижних граней Ь_{ц н}, Ь₃₁₁, ширину верхних граней Ь_ив, Ь_зв, высоту нижней границы детали

высоту верхней границы детали относительно днища резервуара (рисунок Е.7).

• 10.9.2 Ширину нижних граней Ь_{п н}, Ь_зн, ширину верхних граней £>_пв, Ь_зв измеряют измерительной рулеткой с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами измерений должно составлять не менее 1 мм.

• 10.9.3 Высоту верхней/нижней границы детали определяют нивелированием.

• 10.9.4 Среднее арифметическое значение результатов измерений величин &_пн, ^з.н’ ^п.в ’ ^з.в’ ^н’ К ^{вносят в} протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.10 Измерения параметров колонны

Параметры колонны определяют как внутреннюю деталь прямоугольной формы по 10.9.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

• 11.2.1 Составление градуировочной таблицы нижней части резервуара

• 11.2.1.1 Градуировочную таблицу нижней части резервуара (рисунок А.1) составляют, используя посантиметровую вместимость        ₍, м³/см, с шагом \Н = 1 см, при

изменении уровня от 0 до уровня /г_дн1.

• 11.2.1.2 Величину          , полученную в результате интегрирования площади

поперечного сечения нижней части резервуара         по уровню Н, вычисляют по

формуле

----_п         . _ч (участка от 0 до

410      Нк) ^V

(.1)

где - вместимость приямка, вычисляемая по формуле (В.7), м³;

Н - уровень жидкости, отсчитываемый от точки касания днища резервуара грузом рулетки, мм;

/г_Дн1 - уровень жидкости, соответствующий высоте нижней части днища резервуара, по таблице Б.5 (рисунок А.1);

Гф _к - объем фундамента колонны, вычисляемый по формуле (В.8), м³;

/?ф _к - верхняя граница фундамента колонны, мм.

• 11.2.1.3 Величину       , полученную в результате интегрирования площади по

  перечного сечения нижней части

  резервуара

  по уровню Н, при изменении

уровня от А_дн] до Л_дн2 вычисляют по формуле

• 11.2.2 Составление градуировочной таблицы верхней части резервуара

• 11.2.2.1 Градуировочную таблицу верхней части резервуара составляют с шагом А77 = 1 см, начиная с уровня А_дн2 до уровня 7/_рез, измеренного по 4.3.3.

• 11.2.2.2 Посантиметровую вместимость резервуара V^H^, м³/см, вычисляют по формуле

Л»-²⁴         „      ,

4—---г— участка от Н₂ до л_{ф к} 4-

(^ф.к ) V -24

⁺ /,_в^ПРЯ\н^~Участка от Л_п^н_рям до Л_п^в_рям.

у^прям ^— ^прям ]

(•3)

где НМ - вместимость нижней части резервуара, вычисляемая по формуле ( .1) при уровне Л_дн2, м³;

5* - площадь поперечного сечения резервуара, вычисляемая по формуле (.2), м²;

Н - уровень жидкости, отсчитываемый от точки касания днища резервуар грузом рулетки, мм;

Н\ - уровень жидкости, соответствующий высоте нижней части резервуара, мм;

К_ппо.. - объем колонн, м³;

прям

^прям ^{_ ве}Р^хняя граница колонн, мм;

^прям ^_ нижняя граница колонн, мм;

Рф _к - объем фундамента колонны, вычисляемый по формуле (В.8), м³;

Аф _к - верхняя граница фундамента колонны, мм.

• 11.3 В пределах предельного уровня Н_пр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.4 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.5 Значения посантиметровой вместимости резервуара, указанные в градуировочной таблице, соответствуют стандартной температуре 20°С.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [3].

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении Д.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

• 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

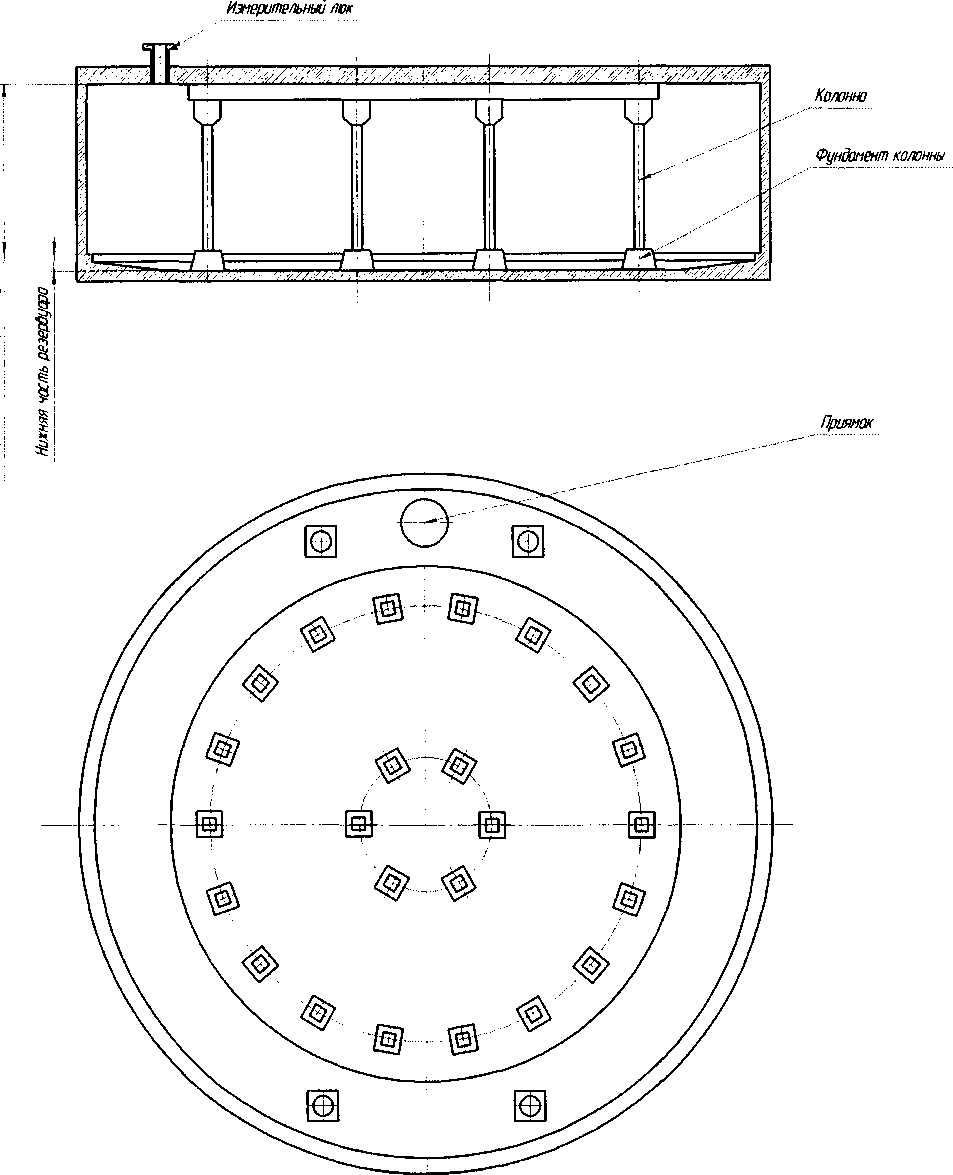

Схема резервуара и оборудования резервуара при поверке

Цилиндрическая часть резерйуар

Рисунок А.2- Схема определения центра днища резервуара

Рисунок А.З - Схема измерений диаметра резервуара

ПРИЛОЖЕНИЕ Б

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б. 1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З- Высота установки инструмента

В миллиметрах

Таблица Б.4 - Измерение внутреннего диаметра резервуара

В миллиметрах

Таблица Б.5 - Измерения параметров нижней части резервуара В миллиметрах

Высота резервуара: Н_рез = h + hy_CTaii. ⁼          мм.

Таблица Б.6 - Базовая высота резервуара                    В миллиметрах

Таблица Б.7 - Параметры приямка

В миллиметрах

Таблица Б.8- Параметры опор фундамента колонны

В миллиметрах

Таблица Б.9 - Объемы вертикальных внутренних

Подписи и оттиски

поверительного клейма, печатей (штампов)

Инициалы, фамилии

ПРИЛОЖЕНИЕ В

Обработка результатов измерений

В. 1 Вычисление площади поперечного сечения резервуара

В. 1.1 Площадь поперечного сечения резервуара S, м², вычисляют по формуле

g _ ГС-Оцил

~ 4-10⁶’

где Р_цил - внутренний диаметр цилиндрической части резервуара, мм;

Величину О_цил, мм, вычисляют по формуле

(В.2)

где (£>_цил к)- ~ Диаметры на образующих, определенные по перечислению и) п.10.2, его значение принимают из графы 5 таблицы Б.4, мм.

В.2 Вычисление высоты верхней части резервуара

В.2.1 Высоту верхней части резервуара (рисунок А.2), как расстояние по вертикали от верхнего края первого пояса нижней части резервуара, h_p, мм, вычисляют по формуле

h'+h”

h_p=^-^ + h„,                     (В.6)

где h₀ - высота отметки (рисунок А.2), значение которой равно 500мм;

h'_p, hp - результаты измерений высоты, мм. Значения h'_p, h”_p принимают по таблице Б.4 приложения Б.

В.З Вычисление площади поперечного сечения днища резервуара

Площадь поперечного сечения днища резервуара 5_Д, м², вычисляют по формуле

(В.З)

где - диаметр днища резервуара, мм, вычисляемый по формуле

⁸ <=1

В.5 ВЫЧИСЛЕНИЕ ОБЪЕМА ВНУТРЕННИХ ДЕТАЛЕЙ

В.5.1 К числу внутренних деталей относят:

В. 5.1.1 Приямок.

В.5.1.2 Фундамент колонны.

В. 5.1.3 Колонну.

В.5.1 Измерение объема приямка

В.5.1.1 Диаметр б/_пр приямка вычисляют по формулам

(В.5)

где d^_p, d"_p - величины, измеренные по 4.3.6.2, мм.

В.5.1.2 Глубину приямка h^, мм, вычисляют по формуле

(В.6)

где h'_np, /г"р - величины, измеренные по 4.3.6.3, мм.

В.5.1.3 Объем приямка У, м³, вычисляемой по формуле

(В.7)

где с/_пр, h^p - величины, вычисляемые по формулам: (В.5), (В.6), мм.

В.5.2 Вычисление объема фундамента колонны

• 5.2.1 Объем фундамента колонны от нижней границы фундамента до верхней границы вычисляют по формуле



где Ь_и - ширина основания опоры на нижней границе фундамента колонны, мм; Ь_в - ширина основания опоры на верхней границе фундамента колонны, мм;

• - высота фундамента колонны, мм;

• - текущая высота, мм;

ПРИЛОЖЕНИЕГ

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«___»_______________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на железобетонный подземный прямоугольный резервуар ЖБР-10000

тип___________ №_____________________________

Организация________________________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №_______________________

Г.2.1 Форма градуировочной таблицы нижней части резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Г.2.2 Форма градуировочной таблицы верхней части резервуара

Таблица Г.4 - Средняя вместимость верхней части резервуара в пределах вместимости, приходящейся на 1 см высоты наполнения

ИНСТРУКЦИЯ. ГСИ. РЕЗЕРВУАР ЖЕЛЕЗОБЕТОННЫЙ ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ ЖБР-

МЕТОДИКА ПОВЕРКИ. МП 0335-7-2015

ПРИЛОЖЕНИЕ Д

Форма акта ежегодных измерений базовой высоты резервуара

УТВЕРЖДАЮ Руководитель предприятия владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «___»_____________________201_г.

Составлен в том, что комиссия, назначенная приказом по_____________________________

наименование предприятия

____________________________________________, и членов:_____________________________________ владельца резервуара                                                               инициалы, фамилии

провела по__________контрольные измерения базовой высоты резервуара типа_______

номинальной вместимостью________м³ при температуре окружающего воздуха °C____.

Результаты измерения представлены в таблице Д. 1.

Таблица Д.1                                         В миллиметрах

Относительное изменение базовой высоты резервуара ,%, вычисляют по формуле

5_б =-------г----—•100, где значения величин (Н_б) , (Н_б) приведены в 1-й, 2-й

№)_п ^{k П}

графах.

Вывод: требуется (не требуется) внеочередная поверка резервуара

Председатель комиссии

Члены:

* Указывают при заполнении

БИБЛИОГРАФИЯ

• [1]  Тахеометры электронные серии 3600 (Trimble 3601R, 3602DR, 3603DR,/3603DR, Arctic,, 3605DR,/3605DR Arctic), Госреестр № 38253-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

ФГУП «ВНИИР»

Страница 26 из 26

¹

Здесь и далее по тексту приведены ссылки на рисунки Приложения А

²

Форма градуировочной таблицы не подлежит изменению
