УТВЕРЖДАЮ

Нервbiii заместитель генерального директора -заместитель по научной работе

Аттенюаторы 6620 SMA-50-2/199NE

МЕТОДИКА ПОВЕРКИ

6620_SMA-50-2/199NE МП

л р • 63S43 46

р.п. Мснделеево 2015 г.

Содержание

стр.

Настоящая методика распространяется на аттенюаторы 6620_S МА-50-2/199NE (далее по тексту - аттенюаторы) и устанавливает объём, методы и средства первичной и периодических поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на аттенюаторы (руководством по эксплуатации 6620 SMA-50-2/199NE РЭ, паспортом 6620 SMA-50-2/199NE ПС), эксплуатационной документацией на используемое при поверке оборудование и данной методикой.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование и определение КСВН в диапазоне частот

7.2

+

+

3 Определение абсолютной погрешности ослабления в диапазоне частот

7.3

+

+

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в

    таблице 2.1.

Таблица 2,1 - Средства поверки

Номер пункта методики поверки

Наименование эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.2

Анализатор цепей скалярный Р2М-18А: диапазон частот от 10 МГц до 18 ГТц, погрешность измерения КСВН (К), при К < 2, ± (З К + 0,02) %

7.3

Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011): динамический диапазон от Одо 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления в диапазоне от 0,0005 до 0,2 дБ

  • 2.2 Применяемые при поверке средства измерений (СИ) должны иметь действующие свидетельства о поверке (калибровке).

  • 2.3 Допускается применение других средств для измерения КСВН и ослабления, обеспечивающих погрешность измерения КСВН (К) не хуже ± (7,5»К+5) %;

обеспечивающих погрешность измерения ослабления не хуже 0,25 дБ в диапазоне ослабления (10-30) дБ.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на поверяемый аттенюатор и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при условиях:

  • - температура окружающего воздуха (20 ± 5)°С,

  • - относительная влажность от 30 до 80 %,

  • - атмосферное давление от 84 до 106 кПа,

  • - напряжение сети питания (220 ± 22) В,

  • - частота сети питания (50 ± 1) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый аттенюатор и используемые средства поверки.

  • 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Перед распаковыванием аттенюатора необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

    • 7.1.2 Распаковать аттенюатор, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки аттенюатора п.п. 1.3.1 и 1.5.1 6620_SМА-50-2/199NE РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

  • - исправность и чистоту контактирующих поверхностей разъемов.

  • 7.1.3 Результаты поверки считать положительными, если указанные в 7.1.2 требования выполнены, и надписи и обозначения маркировки аттенюатора имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а аттенюатор признают непригодным к применению.

  • 7.2 Опробование и определение КСВН

Операция опробования включает в себя контроль возможности подключения аттенюатора к измерительному тракту и выполняется совместно с операцией определения КСВН в диапазоне частот.

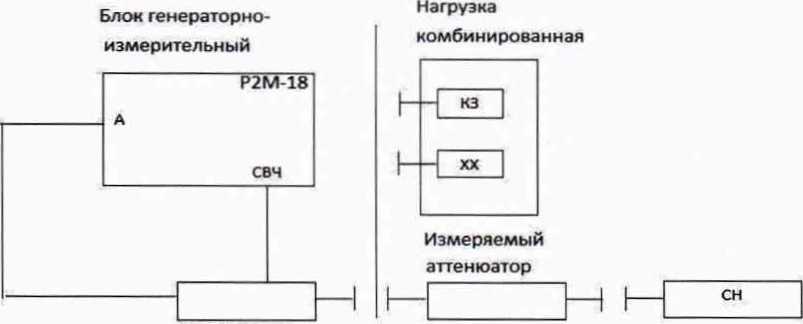

  • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

  • 7.2.2 Подготовить, в соответствии с руководством по эксплуатации ЖНКЮ.468166.027 РЭ, измеритель Р2М-18А к измерению КСВН в диапазоне частот от 10 МГц до 7,0 ГГц.

  • 7.2.3 Подключить проверяемый аттенюатор к выходу датчика КСВН. Ко второму порту аттенюатора подключить согласованную нагрузку. С помощью маркеров измерителя Р2М-18А измерить КСВН на частотах, указанных в таблице 7.1. Полученные результаты занести в протокол в форме подобной таблицы.

    Датчик КСВН

Рисунок 7.1

Таблица 7.1

частота

10 МГц

100 МГц

0,5 ГГц

1,0 ГГц

2,0 ГГц

3,0 ГГц

4,0 ГГц

5,0 ГГц

6,0 ГГц

КСВН

  • 7.2.4 Повторить измерения п. 7.2.3 для второго порта аттенюатора.

  • 7.2.5 Результаты поверки считать положительными, если полученные значения КСВН в диапазоне частот от 10 до 6000 МГц не превышают 1,2, что отметить в протоколе.

7.3 Поверка по величине ослабления в диапазоне частот

  • 7.3.1 Поверку проводить с применением установок из состава ГЭТ 193-2011. Измерения ослабления проводить на частотах 10 МГц, 100 МГц, 1,0 ГГц, 3,0 ГГц, 4,5 ГГц и 6,0 ГГц в соответствии с руководством по эксплуатации ГЭТ 193-2011. Измерения проводить при прямом и обратном включении аттенюаторов.

  • 7.3.2 Абсолютную погрешность ослабления аттенюаторов определить как разность между значениями ослабления 20 дБ и измеренными на ГЭТ 193-2011.

  • 7.3.3 Результаты поверки считать положительными, если значения абсолютной погрешности ослабления аттенюаторов находятся в пределах ± 0,75 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 На аттенюатор, прошедший поверку с положительными результатами, оформляется свидетельство о поверке установленного образца.

  • 8.2 При отрицательных результатах поверки аттенюатор к применению не допускается и на него оформляется извещение о непригодности установленного образца с указанием причины

Пругло В.И

5
