Методика поверки «ГСОЕИ. Посты радиационного контроля автономные малогабаритные (АМПРК)» (РТ-МП-551-03-2021)

/f

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора «Ростест-Москва»

Меньшиков

Государственная система обеспечения единства измерений

ПОСТЫ

РАДИАЦИОННОГО КОНТРОЛЯ АВТОНОМНЫЕ МАЛОГАБАРИТНЫЕ (АМПРК)

Методика поверки

РТ-МП-551-03-2021 г. Москва

2021 г.

Настоящая методика поверки распространяется на посты радиационного контроля автономные малогабаритные (далее - АМПРК) и предназначена для проведения их первичной и периодической поверки

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

• - ГЭТ 38-2021 «Государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного, электронного и протонного излучений»;

• - ГЭТ 8-2019 «Государственный первичный эталон единиц кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений».

В настоящей методике поверки используется метод прямых измерений, а также при высоких (>0,1 Зв'Ч'¹) значениях МАЭД может использоваться метод непосредственного сличения.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 Поверка должна проводиться при следующих нормальных условиях согласно ГОСТ

8.395-80 «ГСП. Нормальные условия измерений при поверке»:

-температура окружающего воздуха.....................................................+(20 ±5) °C;

-относительная влажность воздуха...................................................от 30 до 80 %;

-атмосферное давление........................................................от 84,0 до 106,7 кПа;

-естественный радиационный фон.........................................не более 0,2 мкЗв-ч’¹.

• 4.1 К поверочным работам с использованием закрытых источников ионизирующих излучений (ИИИ) допускается персонал, имеющий необходимую подготовку, квалификацию и допущенный к самостоятельной работе в порядке, установленном организацией, эксплуатирующей ИИИ.

Лица, поступающие на работу, связанную с использованием ИИИ, должны проходить предварительный медицинский осмотр. Оформление на работу производится только при наличии письменного заключения врача об отсутствии медицинских противопоказаний

• 4.2. К поверочным работам - самостоятельной работе с генерирующими источниками ионизирующего излучения - рентгеновскими аппаратами допускаются лица в возрасте не моложе 18 лет, не имеющие медицинских противопоказаний, прошедшие специальную подготовку по работе с данным оборудованием, проверку знаний ПРБ и инструктаж и отнесены приказом руководителя организации к персоналу группы А, изучившие эксплуатационную документацию на поверяемый АМПРК и средства поверки.

• 4.3 Специалисты должны знать требования «Основных санитарных правил обеспечения радиационной безопасности» (СП 2.6.1.2612-10) и быть допущенными к работе с источниками ионизирующих излучений в качестве персонала (группа А).

• 4.4. Работы по поверке должны выполняться не менее чем двумя специалистами с целью обеспечения радиационной и электробезопасности.

4.5 Порядок допуска персонала к самостоятельной работе должен предусматривать в том числе:

• - ознакомление персонала с требованиями действующих технологических инструкций, инструкций по радиационной безопасности и по действиям персонала при радиационных авариях;

• - стажировку персонала на рабочем месте под руководством назначенного должностного лица, которое допущено к самостоятельной работе;

• - проверку знаний персонала в объеме квалификационных требований, правил безопасного ведения работ и действующих в организации инструкций.

• 5.1 При проведении поверки применяются основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2 - Перечень основных и вспомогательных средств поверки

• 5.2 Допускается применение других средств поверки, не приведенных в перечне, в том числе эталонов более высокой точности, обеспечивающих определение (контроль) метрологических характеристик АМПРК с точностью, удовлетворяющей требованиям государственной поверочной схеме (ГПС) для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденной приказом Росстандарта от 31.12.2020 № 2314.

• 5.3 Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утвержденного типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда по требованию государственных поверочных схем.

• 5.4 Применяемые эталоны единиц величин не утвержденного типа СИ должны быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии, в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утверждённого постановлением Правительства Российской Федерации от 23 сентября 2010 года №734 с присвоением соответствующего разряда, по требованию государственных поверочных схем.

• 6.1 При проведении поверки должны соблюдаться требования СП 2.6.1.2612-10 «Основными санитарными правилами обеспечения радиационной безопасности» (ОСПОРБ-99/2010) в редакции Изменений 1 к СП 2.6.1.2612-10, СанПиН 2.6.1.2523-09 «Нормами радиационной безопасности» (НРБ-99/2009), НП-038-16 "Общие положения обеспечения безопасности радиационных источников".

• 6.2 При проведении поверки допускается использовать только НИИ с действующим сроком эксплуатации (неистёкшим или продлённым надлежащим образом).

• 6.3. При проведении поверки должен осуществляться радиационный контроль в соответствии с требованиями санитарных правил и нормативов радиационной безопасности.

*При эксплуатации мобильных НИИ (например, в полевых или производственных условиях) допускается применение переносных средств радиационного контроля.

• 6.4. При проведении поверки запрещается выполнение действий и операций с ПИИ, не предусмотренных в проектной и (или) технической (эксплуатационной) документации на ПИИ и изделия с ними, если они не направлены на принятие экстренных мер по предотвращению развития радиационной аварии.

• 6.5.  Ношение средств индивидуального дозиметрического контроля является обязательным при осуществлении работ с использованием ИИИ и осуществляется, как правило, в нагрудном кармане спецодежды (на передней части грудной клетки) в течении всего времени работы в контролируемой зоне, независимо от характера и содержания работы.

• 6.6. В помещениях радиационных объектов ЗАПРЕЩАЕТСЯ хранение и использование пищевых продуктов, табачных изделий, косметических средств, верхней одежды и других предметов, не имеющих отношения проводимым работам с ИИИ.

• 6.7. В помещениях для поверки с дозиметрическими установками ЗАПРЕЩАЕТСЯ пребывание лиц, не имеющих прямого отношения к проводимым работам с ИИИ.

• 6.8. При проведении поверки не допускается вносить несанкционированные изменения в конструкцию ИИИ и дозиметрических установок, в схемы, аппаратуру и алгоритмы работы систем и элементов, важных для безопасности.

• 6.9. После окончания поверки необходимо проверить чистоту рук и одежды на приборе радиометрического контроля.

• 6.10. При проведении поверки персонал обязан руководствоваться требованиями безопасности, изложенными в «Правилах по охране труда при эксплуатации электроустановок», а также приведенными в эксплуатационной документации на средства поверки и поверяемые средства измерений.

• 7.1 При внешнем осмотре должно быть установлено:

• - наличие эксплуатационной документации, в том числе методики поверки;

• - комплектация АМПРК должна быть достаточной для проведения поверки;

• - отсутствие на АМПРК загрязнений и механических повреждений, влияющих на работу;

• - наличие маркировки (тип и заводской номер АМПРК).

• - целостность пломб согласно описанию типа СИ и отсутствие следов несанкционированного вскрытия поверяемого СИ.

• 7.2 Результаты внешнего осмотра считаются положительными, если: АМПРК поступил в поверку в комплекте с эксплуатационной документацией, комплектация АМПРК достаточна для проведения поверки, отсутствуют дефекты, влияющие на работу АМПРК, имеется необходимая маркировка.

7.3. При обнаружении несоответствий согласно п.7.1 поверка прекращается.

• 8.1 Подготовить поверяемый АМПРК к работе в соответствии с п.2.2

ФВКМ.412161.020РЭ.

• 8.2 Подготовить к работе основное и вспомогательное оборудование, приведенное в таблице 2.

• 8.3 Проверить работоспособность АМПРК, включив его согласно пп.2.3.1 - 2.3.5 ФВКМ.412161.020РЭ, проверить загрузку встроенного ПО, определения GPS-координат и наличия индикации на дисплее АМПРК в соответствии с рисунком 1.

• 8.4 Провести идентификацию встроенного программного обеспечения АМПРК, сличив отображенный на дисплее номер ПО с информацией, приведенной в описании типа средства измерений.



а) версия встроенного ПО

GPS: ПОИСК...

КЛЗ Л . Л 4 Л

В

б) уровень измеренного фонового излучения и заряд АКБ в процентах

в) GPS-координаты расположения АМПРК

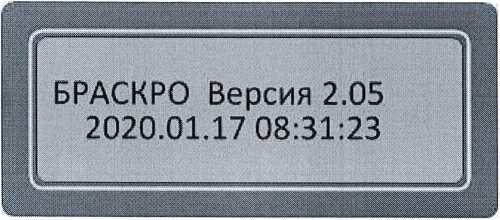

Рисунок 1 - Информация на индикаторе АМПРК после включения питания

• 8.5. В случае отрицательных результатов опробования поверяемого СИ поверка прекращается.

• 9.1 Определение основной относительной погрешности измерений МАЭД фотонного излучения.

  • 9.1.1 Основную относительную погрешность измерений определить при значениях

МАЭД фотонного излучения в соответствии с таблицей 3.

Таблица 3 - Значения МАЭД при поверке

• 9.1.2 Первичная поверка АМПРК до ввода в эксплуатацию проводится во всех точках.

Допускается проводить поверку в 4-ой точке методом сличения на рентгеновской установке типа Isovolt Titan Е с использованием эталонного дозиметра PTW-Unidos Е.

Рекомендуется использовать режим формирования рентгеновского излучения со средней энергией Е_ср - 75 кэВ при анодном напряжении U_a = 180 кВ и дополнительной фильтрации слоем меди толщиной 0,5 мм.

Таким образом поверка в точках 1, 2, 3 проводится на установке типа УПГД-2М-Д, а в 4-ой точке (в верхней части диапазона) - поверка выполняется на рентгеновской установке с использованием эталонного дозиметра при учёте энергетической зависимости чувствительности в следующей последовательности:

• 1) изменяя расстояние и ток рентгеновской установки определить с помощью эталонного дозиметра точку, значение МАЭД в которой находится в диапазоне значений третьей поверочной точки, выполнить не менее трех измерений МАЭД в этой точке эталонным дозиметром и рассчитать среднее значение МАЭД (Нд^Р);

• 2) поместить в эту же точку вместо эталонного дозиметра АМПРК фронтальной плоскостью к источнику таким образом, чтобы центр чувствительной области грубого детектора располагался на оси пучка излучения (эффективный центр грубого детектора обозначен крестом на корпусе АМПРК);

• 3) выполнить не менее трех измерений МАЭД в этой точке поверяемым АМПРК и рассчитать среднее значение Н)^р_м;

• 4) рассчитать коэффициент соответствия (Ке), обусловленный зависимостью чувствительности АМПРК от энергии, по формуле:



(1)

где:

- среднее арифметическое значение результатов измерений МАЭД фотонного-

излучения эталонным дозиметром, мЗвщ'¹;

Н„^р_м - среднее арифметическое значение результатов измерений МАЭД фотонного-

излучения АМПРК, мЗв’ч"¹.

• 9.1.3 При первичной поверке после ремонта, если ремонт не был связан с заменой грубого детектора, для АМПРК допускается не проводить поверку в четвертой точке от 4 до 10 Зв-ч’¹. В этом случае, значение «мертвого времени» для грубого канала устанавливать таким же, какое было установлено при первичной поверке при выпуске из производства (приведено в результатах первичной поверки). Если менялся грубый датчик, первичная поверка после ремонта проводится по всем точкам.

• 9.1.4 Периодическая поверка при эксплуатации АМПРК в четвертой точке от 4 до 10 Зв-ч’¹ не проводится. Постоянство относительной основной погрешности АМПРК при высоких значениях МАЭД в процессе эксплуатации обеспечивается выбранным типом детектора, принятыми схемными и конструктивными решениями разработчика и подтверждено положительными результатами испытаний в целях утверждения типа средства измерений.

• 9.1.5 Для проведения измерений расположить АМПРК в поле коллимированного пучка перпендикулярно оси пучка, а центр соответствующего счетчика (чувствительного или грубого) находился на оси коллимированного пучка. Расположение эффективного центра счетчика (чувствительного или грубого) представлено в приложении А и обозначено на корпусе АМПРК перекрестьями. Расстояние эффективного центра счетчика от источника поверочной установки выбирается таким, чтобы обеспечить требуемое значение МАЭД фотонного-излучения.

• 9.1.6 Определить результат измерения МАЭД в каждой поверяемой точке как среднее арифметическое результатов пяти измерений с интервалом по 100 с.

• 9.1.7 Рассчитать погрешность измерений МАЭД 5, в процентах, по формуле




где:   Н* - результат измерения МАЭД фотонного-излучения АМПРК, мЗв-ч’¹;

И* - значение МАЭД фотонного-излучения, воспроизводимое поверочной установкой или измеренное рабочим эталоном, мЗв-ч'¹;

8₀ - основная погрешность измерения МАЭД поверочной установки или эталонного дозиметра, % (по результатам их поверки).

• 9.1.8 При поверке в 4-ой точке методом сличения на рентгеновской установке типа Isovolt Titan Е с использованием эталонного дозиметра PTW-Unidos Е рассчитать погрешность измерений МАЭД фотонного-излучения 8, в процентах, по формуле

  8




• 10.1 Результаты поверки считаются положительными, если основная относительная погрешность измерений МАЭД фотонного излучения, определённая в пп.9.1.7, 9.1.8, не превышает значения, приведенного в пп. 1.2.3 руководства по эксплуатации ФВКМ.412161.020РЭ и Описании типа СИ.

• 10.2 АМПРК соответствует метрологическим требованиям, установленным при утверждении типа, если выполняется условие по п.9.1 настоящей методики.

• 11.1 Положительные результаты поверки оформляют согласно действующим правовым нормативным документам.

• 11.2 На основании письменного заявления владельца АМПРК, знак поверки наносится на паспорт в виде оттиска, наклейки или иным способом изготовленное условное изображение, изображение в электронном документе.

• 11.3 На основании письменного заявления владельца АМПРК допускается проводить поверку в сокращенном объёме (например, исключив точку 4 вверху диапазона) с внесением соответствующей записи «за исключением» в федеральный информационный фонд и в паспорт АМПРК (или свидетельство, если оно выдаётся), с указанием после данной записи исключаемых поддиапазонов.

• 11.4 При отрицательных результатах поверки выдается извещение о непригодности с указанием причин.

Начальник лаборатории

Менделеевскогофилиала

ФБУ «Ростест-Москва»

Главный специалист лаборатории Менделеевского филиала

ФБУ «Ростест-Москва»

Приложение А

(рекомендуемое)

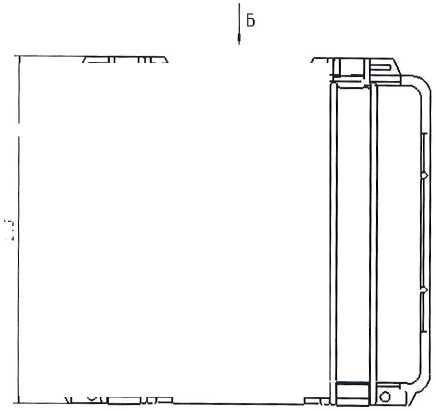

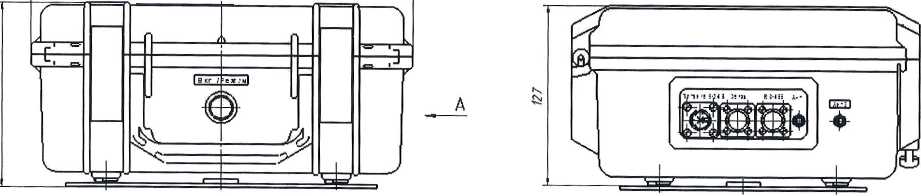

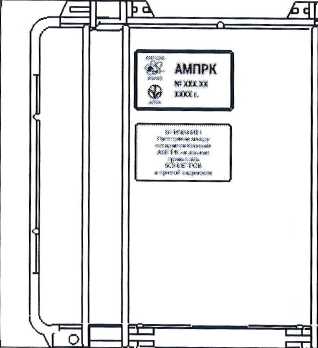

Расположение эффективного центра детектора

270

246

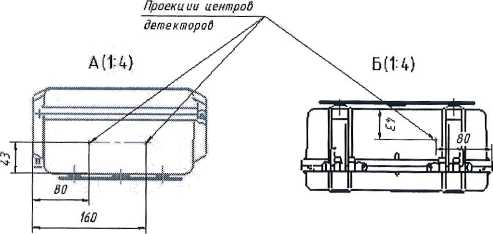

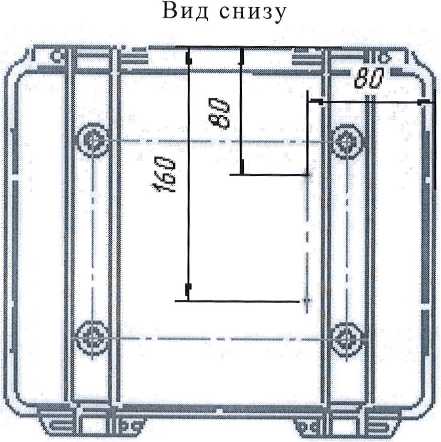

Примечание - Проекция центра детектора грубого поддиапазона на расстоянии 80 мм; проекция центра детектора чувствительного поддиапазона на расстоянии 160 мм. Переключение каналов происходит автоматически при достижении значения МАЭД, равном 10 мЗв-ч'¹.

11
