СОГЛАСОВАНО

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

Блок детектирования гамма-излучения БДКГ-23 Методика поверки

ГНАЛ.418269.062 МП

МРБ МП.£5Гб~-2013

РАЗРАБОТЧИК

Главный метролог УП «АТОМТЕХ»

В.Д .Гузов

«                      2013

Главный специалист по СТ

УП «АТОМТЕХ»

>•      _———В.Н. Вороньков

20 ] 3

2013

Содержание

Приложение А (рекомендуемое) Форма протокола поверки

11риложение Б (рекомендуемое) Библиография

У/сЛмГг.ел научи?

1&:

ни,

Настоящая методика поверки распространяется на блоки детектирования гамма-излучения БДКГ-23 (БДКГ-2 3/1) (далее - блок детектирования), определяет операции, проводимые в процессе поверки, устанавливает условия проведения, методы и средства поверки и соответствует СТБ 8065-2016.

11срвичной поверке подлежат блоки детектирования утвержденного типа, выпускаемые из производства.

Периодической поверке подлежат блоки детектирования, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

Межповерочный интервал - 12 мес.

Внеочередной поверке до окончания срока действия периодической поверки подлежат блоки детектирования, выходящие из ремонта, влияющего на метрологические характеристики. Внеочередная поверка блоков детектирования после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

Поверка блоков детектирования должна осуществляться юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблнпа 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение метрологических характеристик

7.3

Да

Да

3.1 Определение основной относительной погрешности

7.3.1

Да

Да

4 Оформление результатов поверки

8

Да

Да

Примечание - При получении отрицательного результата при проведении той операции дальнейшая поверка должна быть прекращена.

ИЛИ иной

1.2 При проведении поверки в Российской Федерации в случае использования блоков

детектирования для измерения в ограниченных диапазонах измеряемых величин на основании

письменного заявления владельца блоков детектирования допускается проведение поверки только для этих величин и (или) в этих ограниченных диапазонах в соответствии с [1]. При

2 Средства поверки
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1

Номер пункта методики поверки

Наименование и тип эталонов и вспомогательных средств поверки

Метрологические и основные технические характеристики

7.3

Эталонная дозиметрическая установка гамма-излучения по ГОСТ 8.087-2000' с набором источников ь Cs

Диапазон измерений мощности кермы в воздухе от 0.7 мкГр/ч до 70 Гр/ч.

Погрешность не более ±5 %.

Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения от 0.7 мкЗв/ч до 70 Зв/ч.

Погрешность не более ±7 %

5.1

Термометр

Цена деления 1 °C.

Диапазон измерений температуры от 10 °C до 40 °C

5.1

Барометр

Цена деления 0.1 кПа.

Диапазон измерений атмосферного давления от 80 до 106 к! 1а.

Основная погрешность не более ±0.2 кПа

5.1

Измеритель влажности

Диапазон измерений относительной влажности воздуха от 20 % до 90 %.

Основная погрешность не более -5 %

5.1

Дозиметр гамма-излучения

Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения от 0.05 до 10 мкЗв/ч.

Основная относительная погрешность ±20 %

11римечання

  • 1 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2 Все средства поверки должны быть поверены и иметь действующие свидетельства.

  • 3 Переход от единиц кермы в воздухе (Гр) к единицам поглощенной дозы в воздухе (Гр) для гамма-излучения источника 1 '7Cs осуществляется с помощью коэффициента преобразования, равного 1.0.

3 Требования к квалификации поверителей
  • 3.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

Требования безопасности

4.1

При проведении поверки необходимо соблюдать требования СанПиН от 28.12.2012 №213 и СанПиН от 31.12.2013 №137. а также:

информации     >

к нор.матнаиий /-til юкумснтаиии /** /

— требования . безопасности. установленные

оборудования класса защиты Ill по ГОСТ 12.2.007.0-75:

правила техники эксплуатации электроустановок потребителей в соответствии сТКП 181-2009;

требования инструкций по технике безопасности и по радиационной безопасности, утвержденные руководителем организации;

  • -  требования безопасности, изложенные в эксплуатационной документации на применяемые средства измерений и оборудование.

  • 4.2 Процесс поверки должен быть отнесен к работам во вредных условиях труда.

5   Условия поверки
  • 5.1   При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха                 от 15 °C до 25 °C;

относительная влажность окружающего воздуха     от 30 % до 80 %;

  • -  атмосферное давление                             от 84 до 106 кПа:

  • -  фон гамма-излучения                              не более 0.20 мкЗв/ч.

  • 5.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучений.

6   Подголовка к поверке
  • 6.1  Подготовка к поверке эталонных и вспомогательных средств поверки осуществляется в соответствии с их эксплуатационной документацией.

  • 6.2   При подготовке блока детектирования к поверке необходимо:

а)  внимательно ознакомиться с руководством по эксплуатации (далее - РЭ) на блок детектирования и руководством оператора (РО) на программу «BDKG-22 Utility»;

б)  выдержать блок детектирования в транспортной таре в нормальных условиях в течение не менее 2 ч:

в)  извлечь блок детектирования из транспортной тары и расположить на рабочем месте;

г)  подготовить блок детектирования к работе в соответствии с РЭ.

Проведение поверки

7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра проверяют:

  • -  отсутствие на корпусе блока детектирования следов коррозии, загрязнений, механических повреждений, влияющих на работу;

  • -  соответствие комплектности поверяемого блока детектирования эксплуатационной документации:

  • -  наличие четких маркировочных надписей на блоке детектирования;

  • —  целостность пломбы на корпусе блока детектирования:

наличие свидетельства о предыдущей поверке (при периодической поверке).

7.2 Опробование

7.2.1 При опробовании необходимо проверить:

Отдел научно-тстннчехкой

ПНфОрМЛНИИ      *

н жфматиннш / о.1

Meюдика поверки

  • - самоконтроль блока детектирования;

  • - подтверждение соответствия программного обеспечения.

  • 7.2.2 Самоконтроль блока детектирования проводят в следующей последовательности:

а)   устанавливают на ПЭВМ программу «BDKG-22 Utility»;

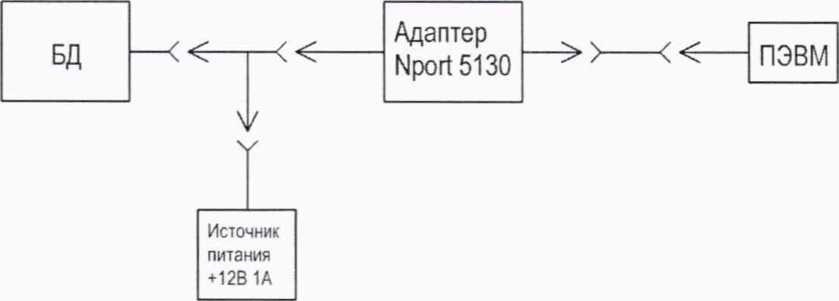

б)   собирают схему в соответствии с рисунком 1 и подают напряжение питания на блок детектирования;

в)   устанавливают связь блока детектирования с ПЭВМ в соответствии с разделом 3 РО на программу «BDKG-22 Utility». При этом блок детектирования автоматически переходит в режим самоконтроля и проверки работоспособности.

Па ПЭВМ по запросу начинает поступать информация о мощности поглощенной дозы рентгеновского и гамма-излучения (БДКГ-23) или мощности амбиептного эквивалента дозы рентгеновского и гамма-излучения (БДКГ-23/1). Внутренняя система диагностики осуществляет непрерывный контроль энергонезависимой памяти, калибровочных и текущих данных EEPROM, напряжения высоковольтного преобразователя.

Рисунок 1

  • 7.2.3 Подтверждение соответствия программного обеспечения (ПО) состоит из проверки наличия и соответствия идентификационных данных и обеспечения защиты встроенного ПО «BDKG-23»  («BDKG-23/1» для модификации БДКГ-23/1) от

несанкционированного доступа во избежание искажения результатов измерений.

Для проверки встроенного ПО «BDKG-23» («BDKG-23/1») сравнивают номер версии, который отображается в окне программы «BDKG-22 Utility», со значениями, приведенными в таблице 7.1. а также проверяют целостность пломбы на корпусе блока детектирования.

Таблица 7.1

Идеи 1 ификационные данные (признаки)

Значение

Идентификационное наименование Г1О

BDK.G-23.hex

Номер версии (идентификационный номер) ПО

11.16.11.21; ll.x.y.z*

Цифровой идентификатор ПО

-

Идентификационное наименование ПО

BDKG-23/1 .hex

Номер версии (идентификационный номер) ПО

1.17.02.28: l.x.y.z*

Цифровой идентификатор ПО

-

* х. y.z - составная часть номера версии ПО: х принимается равным от 1 до 99. у - от 1 до 12, z - от 1 до 31.

Примечание - Оригинальные значения идентификационных данных для версий ПО ll.x.y.z и l.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки.

Результаты опробования считают удовлетворительными, если с .момента подачи на блок детектирования напряжения питания отсутствует сигнал о неисправности от внутренней системы диагностики блока детектирования: идентификационные данные соответствуют приведенным в таблице 7.1 и обеспечена целостность пломбы на корпусе блока детектирования.

7.3 Определение метрологических характеристик

  • 7.3.1 Определение основной относительной noi-решности блока детектирования гамма-излучения БДКГ-23 при измерении мощности поглощенной дозы в воздухе рентгеновского и гамма-излучения (далее - мощность дозы D ) и/'или определение основной относительной погрешности блока детектирования гамма-излучения БДКГ-23/1 при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения (далее - мощность дозы //’(10)) проводят на эталонной дозиметрической установке гамма-излучения с использованием источника гамма-излучения с радионуклидом Cs в контрольных точках 1-9 согласно таблице 7.2 в следующей последовательности:

Таблица 7.2

Номер контрольной точки i

Мощность дозы в контрольной точке

Измерение мощности дозы Z) ( /7’ (10)) в контрольной точке'

4

(для БДКГ-23)

я; (ю)

(для БДКГ-23/1)

Число измерений

Статистическая погрешность. %. не более

1

0.7 мкГр/ч

0.7 мкЗв/ч

2

7

2

7.0 мкГр/ч

7.0 мкЗв/ч

2

5

п J

70.0 мкГр/ч

70,0 мкЗв/ч

2

3

4

0,7 мГр/ч

0.7 мЗв/ч

2

*5 э

5

7.0 мГр/ч

7,0 мЗв/ч

2

3

___________________________ ■■ —j

6

70.0 мГр/ч

70.0 мЗв/ч

2

3

7

0.7 Гр/ч

0,7 Зв/ч

2

3

8

7,0 Гр/ч

7.0 Зв/ч

X

3 ;

9

30.0-70.0 Гр/ч

30.0-70.0 Зв/ч

2

3

1---------------------—-----------гт--

информации

и нормативной документации

а) устанавливаю! блок детектирования БДКГ-23 (БДКГ-23/1) на эталонную дозиметрическую установку гамма-излучения таким образом, чтобы центральная ось пучка излучения установки была перпендикулярна продольной оси блока детектирования БДКГ-23 (БДКГ-23/1) и пересекала ее между кольцевыми рисками в соответствии с рисунком 2(a) для контрольных точек 1-6 и в соответствии с рисунком 2(6)-для контрольных точек 7-9.

Метки

Метке

няхлзй.печие пучка излучения

Кальаебые риски

Ka/bpeteie

риски

Метка

harpobnfwe пучка излучения

и

Метка

а)

б)

Рисунок 2

Примечание - Чтобы весь объем детектора находился в однородном пучке излучения, расстояние от источника излучения до блока детектирования БДКГ-23 (БДКГ-23/1) в точках проверки должно быть не менее 0.5 м для коллиматора 060 мм или не менее 0,3 м для коллиматора 090 мм:

б) помещают блок детектирования БДКГ-23 (БДКГ-23/1) в i-io контрольную точку, мощность дозы в которой равна £)w ( И,’(10)).

Примечание - Расстояние для i-й контрольной точки устанавливать от центра источника до продольной оси блока детектирования БДКГ-23 (БДКГ-23/1), проходящей через метку на торцевой поверхности блока детектирования БДКГ-23 (БДКГ-23/1):

в) подключают блок детектирования БДКГ-23 (БДКГ-23/1) к ПЭВМ в соответствии с рисунком 1. Включают источник питания, устанавливают связь блока детектирования с ПЭВМ по 7.2.2 (в):

г) по истечении времени установления рабочего режима, равного 1 мин. проводят измерение фона ( 7/f/„(10) ) в первой контрольной точке в течение 30 мин. Сохраняют фон и переводят блок детектирования БДКГ-23 (БДКГ-23/1) в режим работы с вычитанием фона:

д) подвергают блок детектирования БДКГ-23 (БДКГ-23/1) воздействию излучения с заданной мощностью дозы D(h ( A/w(10)) и измеряют мощность дозы { /7/(10)) в i-й контрольной точке при статистической погрешности согласно таблице 7.2. За результат ||.si измерения мощности дозы в контрольной точке принимают среднее арифметическое из двух измерений D. (И (10)):

е) определяют в i-й контрольной точке значения доверительных границ основной относительной погрешности А,. %, с доверительной вероятностью 0.95 по формуле

А, =      + С ,                             (1)

где 0tll - опгосигельная погрешность эталонной дозиметрической установки в i-й контрольной точке. %. приведенная в свидетельстве о поверке на установку;

- относительная погрешность блока детектирования при измерении мощности дозы в i-й контрольной точке. %, вычисляемая но формуле (2) для БДКГ-23 и по формуле (3) для БДКГ-23/1

о, - До,

а,

•100

_ //,-(10)-Я,ДЮ) ]00

о)

(2)

(3)

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (1) значений Л, не превышает ±20 %.

8 Оформление результатов поверки
  • 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

  • 8.2   Положительные результаты поверки оформляют:

а)   при выпуске блоков детектирования из производства:

  • -  записью в разделе «Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма:

  • -  нанесением клейма-наклейки поверителя на корпус блока детектирования:

б)   при эксплуатации и выпуске блоков детектирования после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003-2011.

  • 8.3   При отрицательных результатах поверки эксплуатация блоков детектирования запрещается и выдается заключение о непригодности по форме в соответствии с приложением Д ТКП 8.003-2011. При этом поверительное клеймо подлежит погашению и свидетельство о поверке аннулируется.

Приложение Л

(рекомендуемое) Форма протокола поверки

Протокол поверки блока детектирования гамма-излучения БДКГ-23 зав. №__________

ДАТА ПОВЕРКИ ____________

год. месяц, число

ПОВЕРКА ПРОВОДИЛАСЬ    _________

Условия поверки

  • - температура

  • - относительная влажность

  • - атмосферное давление

  • - фон гамма-излучения

_________________°C;

____________%;

кПа; мкЗв/ч.

Средства поверки

1 Внешний осмотр

  • - документация

  • - комплектность

  • - отсутствие механических повреждений

2 Опробование

  • - самоконтроль

  • - соответствие ПО

Таблица А.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BDK.G-23.hex

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

1

Идентификационное наименование ПО

BDKG-23/l.hcx

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

.у А/Oijc.» М4ЧИ

1-х ' йифпр«аии“-н „орна^ивнаи \о’\ aoKV4««faiVi

3 Определение метроло! ических характеристик

3.1 Определение основной относительной погрешности при измерении мощности лозы

Таблица А.2

Номер контрольной точки i

Мощность поглощенной дозы в воздухе в контрольной точке А»

Измерение мощности поглощенной дозы в воздухе в контрольной точке

Доверительная граница основной относительной погрешности А;, %. при поверке

Пределы допускаемой основной относительной погрешности, %

измеренное значение д

среднее арифметическое значение Dt

1

0,7 мкГр/ч

2

7.0 мкГр/ч

3

70.0 мкГр/ч

4

0.7 мГр/ч

±20

5

7.0 мГр/ч

6

70.0 мГр/ч

7

0.7 Гр/ч

8

7.0 Гр/ч

9

30,0-70,0 Гр/ч

Таблица А.З

Номер контрольной точки i

Мощность амбиентного эквивалента дозы в контрольной точке //дю)

Измерение мощности амбиентного эквивалента дозы в контрольной точке

Доверительная граница основной относительной погрешности А,%. при поверке

измеренное значение //,‘(10)

среднее арифметическое значение

/7/(10)

1

0.7 мкЗв/ч

2

7.0 мкЗв/ч

3

70.0 мкЗв/ч

4

0.7 мЗв/ч

5

7.0 мЗв/ч

6

70.0 мЗв/ч

7

0.7 Зв/ч

8

7.0 Зв/ч

9

30.0-70,0 Зв/ч

--

Пределы допускаемой основной относительной погрешности.

%

±20

v ' науч»?'

х nmetKOh X -» информ»®”4.  • s

ц,р:л<11ПНН‘:,и  , с

Заключение

Свидетельство (заключение о непригодности) №__от__

Поверку провел

личная подпись

расшифровка подписи

год. месяц, число

Приложение Б

(рекомендуемое)

Библиография

[ 1J Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

Утвержден приказом Минпромторга России от 02 июля 2015 г. №1815

Изм.

Лист регистрации изменений

Номера листов (страниц)

Всего

изме-

заме

новых

аннуди-

ненных

ненных

2-12

13. 14

рован-

ных

листов (страниц)в документе

документа

тиля. 12-

2018

Входящий № сопроводительного

документа и дата

Подпись

А

ч Л

тгт-------Ч-

.p«aUP” | г М-ЦТЛИИ” /* ,

СОГЛАСОВАНО

УТВЕРЖДАЮ

Извещен не ТИЛЯ. 12-2018 об изменении №2

МРБ МП.2305-2013

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии уплАТОмтех»

7 В.Д.Гузов

« ________2018

Главный специалист по спецтехнике УГ1 «А ГОМ ГЕ

В.Н.Вороньков

2018

УН «АТОМТЕХ»

ИЗВЕЩЕНИЕ

Обозначение

ТИАЯ. 12-2018

МРЬ МП.2305-2013

ДАТА ВЫПУСКА

СРОК ИЗМЕНЕНИЯ

Лист

Листов

2

2

ПРИЧИНА

Но результатам ГКИ.

АКТ № 45-03/0291-2018 от 30.10.2018.

Код

-

УКАЗАНИЕ О ЗАДЕЛЕ

Задела нет

УКАЗАНИЕ О

ВНЕДРЕНИИ

-

ПРИМЕНЯЕМОСТЬ

ТИАЯ.418269.062

РАЗОСЛАТЬ

По данным БН ГД

ПРИЛОЖЕНИЕ

На 13 листах

СОДЕРЖА! 1ИЕ ИЗМЕ11ЕНИЯ

изм.

Листы 2-12 заменить.

Листы 13, 14 ввести.

Составил

Проверил Т. контр.

Ма.чанкова

Вороньков

Изменение внес

Согл.

Н. контр.

У твердил

/</? /Z

Маевский

Алексейчук

Мананкова

Гу/.’

О'?// /&

НфСрЛ’ЗПМЧ

■ ■

г

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
