Анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA500

МЕТОДИКА ПОВЕРКИ

МП 205-19-2016

Москва 2016 г.

2 Настоящая методика поверки распространяется на анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA 500, изготовленных фирмой «GE Grid Solutions (UK) Ltd.», Великобритания, (далее - анализаторы), устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Внешний осмотр

6.1

Опробование

6.2

Определение метрологических характеристик

6.3

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2

Наименование

1

ГСО состава газовых смесей - эталоны 2 разряда № 10541-2014 (Таблица 3)

2

Ротаметр тип РМА - 0,063 ГУЗ, ГОСТ 13045-81

3

Поверочный нулевой газ ПНГ (чистый воздух), марка А по ТУ 6-21-5-82

4

Вентиль точной регулировки баллонный тип ВТР, ИБЯЛ 306577002

5

Компьютер с установленным ПО «TRANSCOMM» или сервисным ПО.

Примечания:

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью ( включая ГСО состава газовых смесей не ниже 2-го разряда других производителей с другими регистрационными номерами, как многокомпонентных, так и бинарных, генераторы газовых смесей и т.п.).

  • 2 Номинальные значения объемной доли компонентов в ПГС приведены в таблице 3. Допускаемая абсолютная погрешность действительного значения объемной доли компонента в ПГС не более ±6 млн , относительная погрешность действительного значения объемной доли компонента в ПГС №№ 2 - 4 - не более ± 6 % (± 7 % для Н2).

Таблица 3

Компонент

Значение объемной доли компонента в ПГС, млн'1

Н2

СО

СН4

С2н2

С2Н4

Фоновый

газ

ПГС № 0

0’’

0

0

0

0

ПНГ воздух по ТУ

6-21-5-82

ПГС № 1

75±25

75±25

75±25

75±25

75±25

воздух

ПГС № 2

500±50

2500±250

5000±500

2500±250

5000±500

воздух

ПГС № 3

4500±500

9000±1000

4500±500

9000±1000

азот

ПГС № 4

900±100

воздух

’ - Содержание примесей компонентов в ПНГ воздух по ТУ 6-21-5-82 принимается

за 0.

  • 2.3 При поверке анализаторов, эксплуатируемых по НД на методики измерений, отвечающим требованиям ГОСТ Р 8.563, метрологические характеристики анализаторов проверяют на базе характеристик погрешности, установленных в НД на МВИ.

  • 2.4 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки выполняют:

  • - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

-правила техники безопасности при эксплуатации электроустановок.

  • 3.2 При проведении поверки в помещении, помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией.

  • 3.3 Предельно допустимые концентрации в воздухе рабочей зоны производственных помещений должны соответствовать ГОСТ 12.1.005-88.

  • 3.4 Подготовку анализатора к работе выполняет сертифицированный инженер сервис-центра или работник эксплуатирующей организации, прошедший специальное обучение.

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 Поверителем анализатора может быть физическое лицо - сотрудник органа Государственной метрологической службы или юридического лица, аккредитованного на право поверки и прошедший аттестацию в установленном порядке.

  • 4.2 Поверитель должен быть ознакомлен с эксплуатационными документами на поверяемый анализатор.

  • 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 5.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C,                          20± 10

  • - атмосферное давление, кПа                                   от 84 до 106,7

  • - относительная влажность воздуха, %                          от 30 до 95

  • 5.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) средства поверки и поверяемый анализатор подготавливают к работе в соответствии с требованиями технической документации;

  • 2) При первичной поверке анализатор включают и выдерживают в работающем состоянии не менее суток.

  • 3) Настройку и градуировку выполняют до проведения поверки. В течение поверки изменения настроек не допускаются.

  • 4) ГСО состава газовых смесей в баллонах выдерживают при температуре (20±10) °C в течение 24 часов;

  • 5) проверяют наличие и срок действия паспортов ГСО применяемых газовых смесей;

  • 6) включают приточно-вытяжную вентиляцию (при поверке в помещении).

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализаторов растворенных газов в трансформаторном масле TRANSFIX DGA 500 следующим требованиям:

  • 1) соответствие комплектности поверяемого анализатора;

  • 2) отсутствие внешних повреждений, влияющих на работоспособность анализатора;

  • 3) исправность органов управления;

  • 4) маркировка, соответствующая требованиям руководства по эксплуатации.

Анализатор считают выдержавшим внешний осмотр, если он соответствуют перечисленным выше требованиям.

  • 6.2 Опробование

Проверяют индикацию анализатора. Выполняют пробный цикл измерений.

Результаты опробования считают положительными, если при прохождении пробного цикла измерений на дисплее отсутствуют сообщения об ошибках.

  • 6.3 Определение метрологических характеристик

  • 6.3.1 Проверку метрологических характеристик проводят с применением поверочных газовых смесей (таблица 3).

  • 6.3.2 К баллону с ГСО присоединяют вентиль тонкой регулировки типа ВТР и через ротаметр с помощью пластиковых трубок соединяют систему с входным штуцером (1, рис. 1) для подачи газов анализатора.

Поверочные газовые смеси (ПГС), приготовленные с помощью генератора газовых смесей, подают в измерительную камеру анализатора, соединяя с помощью металлического или пластикового трубопровода выход генератора и входной штуцер (1) для подачи газа анализатора. Схема подачи ПГС в анализатор приведена на рис. 2.

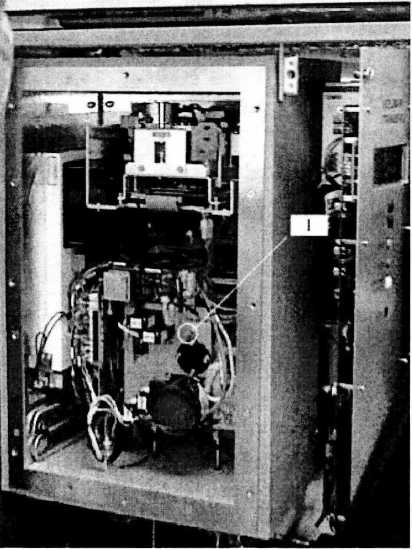

Рис. 1 - Входной штуцер (1) для подключения источника ПГС (баллона или генера-

тора)

Gas Source

Nation

Tubing 3.6m

Flow meter

Connection tube to Transfix (1/8"FEP)

Overflow

restriction(l/8"FEP)8.4m

Рис. 2 -Схема подачи поверочных газовых смесей.

  • 6.3.3 Устанавливают расход ПГС на входе в анализатор 250 см3/мин.

Закрывают двери термостата и корпуса прибора (следя за тем, чтобы не пережать трубопровод).

  • 6.3.4 После установления заданной температуры внутри корпуса прибора выполняют измерения в соответствии с Приложением 2 РЭ анализаторов растворенных газов в трансформаторном масле. Измерения для каждой ПГС выполняют 3 раза, записывают последний результат С/'”'. Результаты измерений объемной доли газов получают с помощью специального или сервисного ПО, в соответствии с инструкцией пользователя ПО.

  • 6.3.5 При первичной поверке и после ремонта выполняют полную проверку для всех компонентов во всем диапазоне измерений. ПГС (таблица 3) подают на вход анализатора в порядке возрастания содержания компонента: № 0 - № 1 - № 2 - № 3 - № 4.

  • 6.3.6 При периодической поверке анализаторов в условиях эксплуатации допускается проводить поверку в ограниченном диапазоне ( № 1 - № 2).

  • 6.3.7 Для каждой ПГС определяют значения основной приведенной погрешности измерений по формуле (1) или основной относительной погрешности по формуле (2)

\С„ -С:,

у0=^-^-юо                    (1)

max

fo ~Сд\ §„=--^■100 (2)

С д

где С„ - измеренное значение объемной доли определяемого компонента, млн1,

Сд - действительное значение объемной доли компонента в ПГС, млн'1.

Стах ~ верхняя граница поддиапазона измерений, млн'1.

Результаты проверки считают удовлетворительными, если относительная погрешность анализаторов не превышает пределов допускаемой относительной погрешности в соответствии с НД на анализатор.

  • 6.3.8 При проведении поверки анализаторов, эксплуатируемых по НД на методику измерений, отвечающим требованиям ГОСТ Р 8.563-2009, проверяют характеристики погрешности результатов измерений в соответствии с процедурами и нормативами контроля, регламентированными в НД на методику измерений, для выполнения которой предъявлен на поверку анализатор.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки анализатора заносят в протокол.

  • 7.2 Положительные результаты поверки анализатора оформляют выдачей свидетельства установленной формы.

  • 7.3 Знак поверки вносят в свидетельство о поверке.

  • 7.3 Анализатор, не удовлетворяющий требованиям настоящей методики, к эксплуатации не допускается. Анализатор изымается из обращения и после ремонта подвергается повторной поверке.

Начальник отдела ФГУП «ВНИИМС»

Старший научный сотрудник

ФГУП «ВНИИМС»

С.В. Вихрова

Е.Г. Оленина
