Руководство по эксплуатации «ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ МОЩНЫХ ТРАНЗИСТОРОВ Л2-42» (Код не указан!)

ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ МОЩНЫХ ТРАНЗИСТОРОВ Л 2-42

Техническое описание

и инструкция по эксплуатации

1982

Перед включением прибора необходимо все переключатели Я ручки установки режимов установить в крайнее левое положение, а все переключатели выбора пределов измерения —в крайнее правое положение.

ВНИМАНИЕ!

В приборе могут быть установлены комплектующие изделия других типов и номинальных значений, не влияющие на технические данные прибора.

СОДЕРЖАНИЕ

Стр.

• 1. Назначение

• 2. Технические данные

• 3. Состав прибора

• 4. Устройство п работа прибора

• 4. 1. Методы измерения

4- 2. Измерение обратных токов и начального тока

• 4. 3. Измерение статического коэффициента пере

дачи тока

4. 4. Измерение напряжений насыщенного транзистора 13

4. 5. Структурная схема прибора

4. 6. Генератор импульсный

4. 7. Источник импульсного тока коллектора

4- 8. Источник импульсного тока базы

4 9. Измеритель 1к

4. 10. Измерители 1_в и U_CB

4. 11. Измеритель h2j_fc + 1

4. 12. Измеритель 1сво

4. 13. Источник калиброванных напряжений и токов 21 4. 14. Схема контроля импульсных токов

4- 15. Источник (2—100 В)

4- 16. Источник и_ги (2—50 В)

4. 17. Источник      (0,3—10 В)

4. 18. Блок питания

4. 19. Схема коммутации

• 4. 20. Конструкция

• 5. Маркирование и пломбирование

• 5. 1- Маркирование прибора

• 5. 2- Пломбирование прибора

• 6. Тара и упаковка

• 7. Общие указания но эксплуатации

• 8. Указания мер безопасности

• 9. Подготовка к работе

• 10. Порядок работы

• 11. Характерные неисправности и методы их устранения

• 12. Техническое обслуживание

12. 1. Общие указания

12- 2. Порядок проведения профилактических работ

13 Поверка прибора

• 14. Консервация

• 15. Правила хранения

• 16. Транспортирование

ПРИЛОЖЕНИЯ

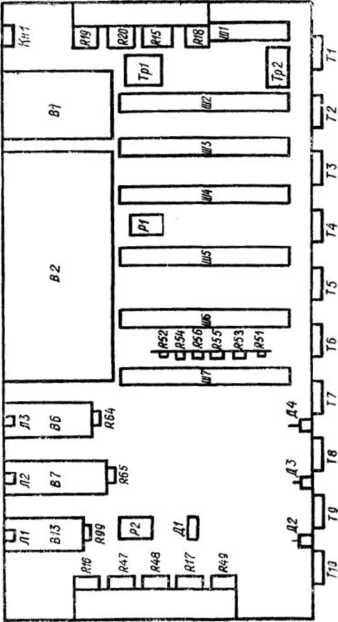

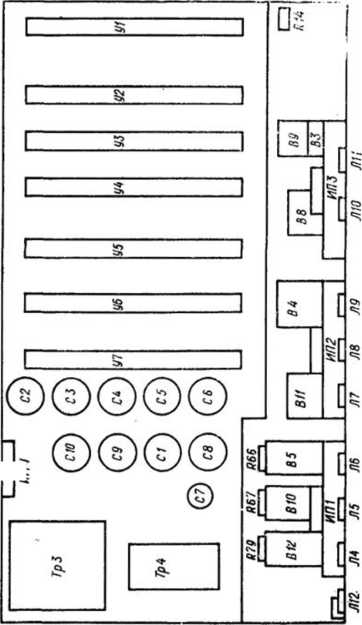

Приложение 1. Планы размещения основных электрических элементов

Приложение 2. Таблицы намоточных данных трансформаторов

Приложение 3. Таблица напряжений в контрольных течках 59 Приложение 4. Таблица символов и сокращений

Приложение 5. Таблица срабатывания реле

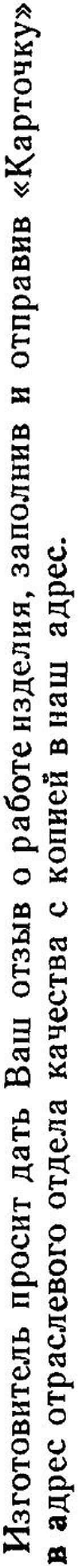

Приложение 6. Карточка отзыва потребителя            63, 65

Приложение 7. Перечень элементов

Приложение 8. Схемы электрические принципиальные и

соединений

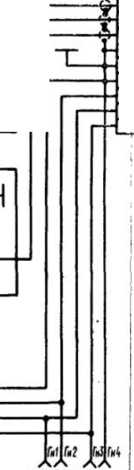

Схема соединений, рис. 1

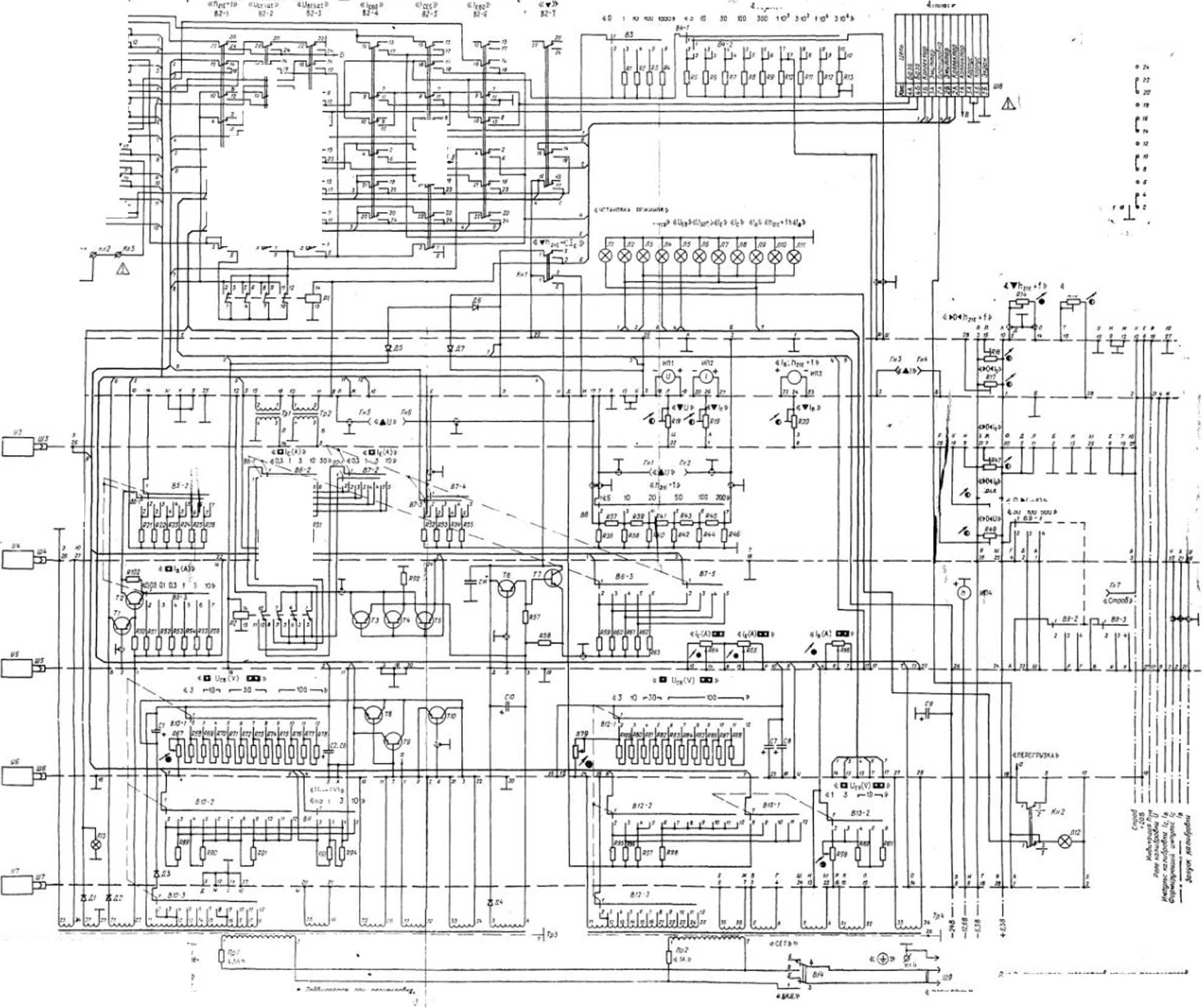

Схема измерителя параметров мощных транзисторов Л2-42, рис. 2

Схема платы У1, рис. 3

Схема платы У2, рис. 4

Схема платы УЗ, рис. 5

Схема платы У4, рис. 6

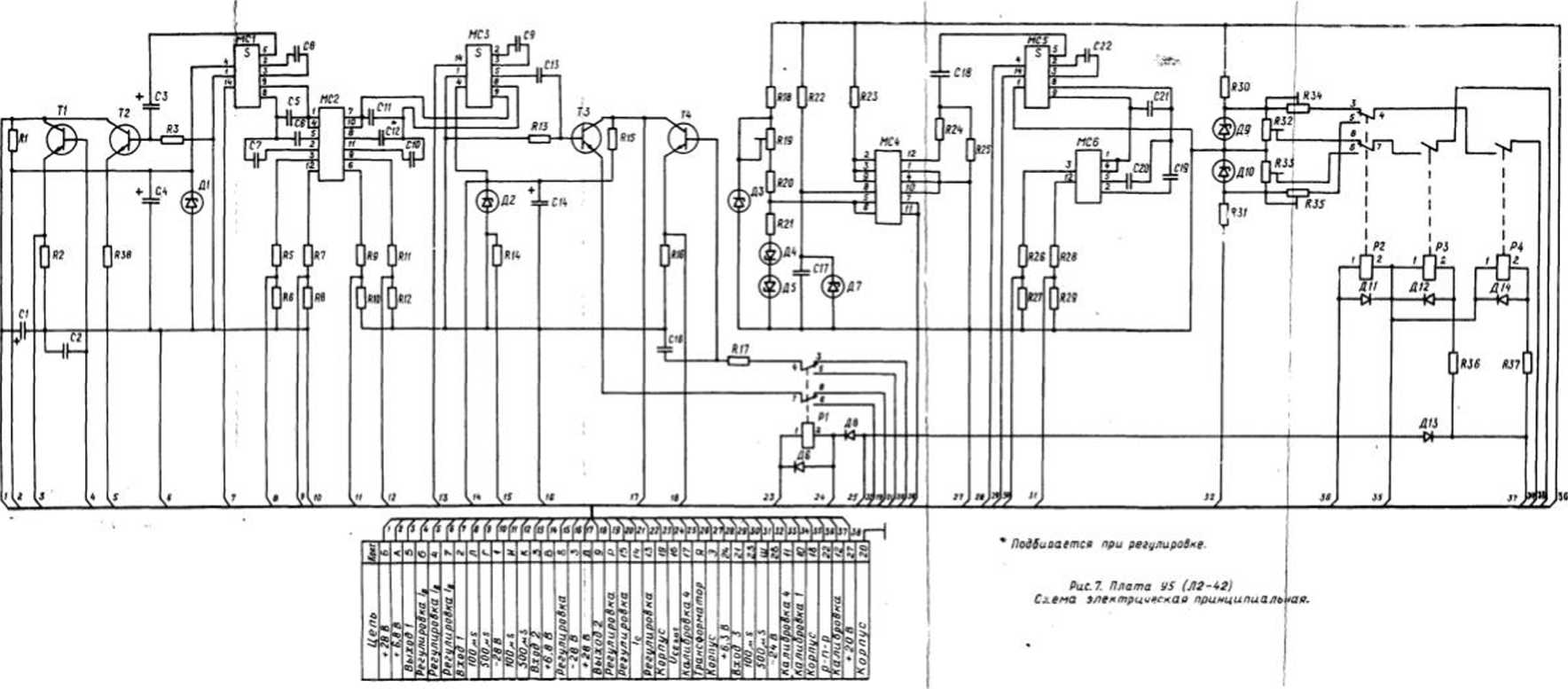

Схема платы У5, рис. 7

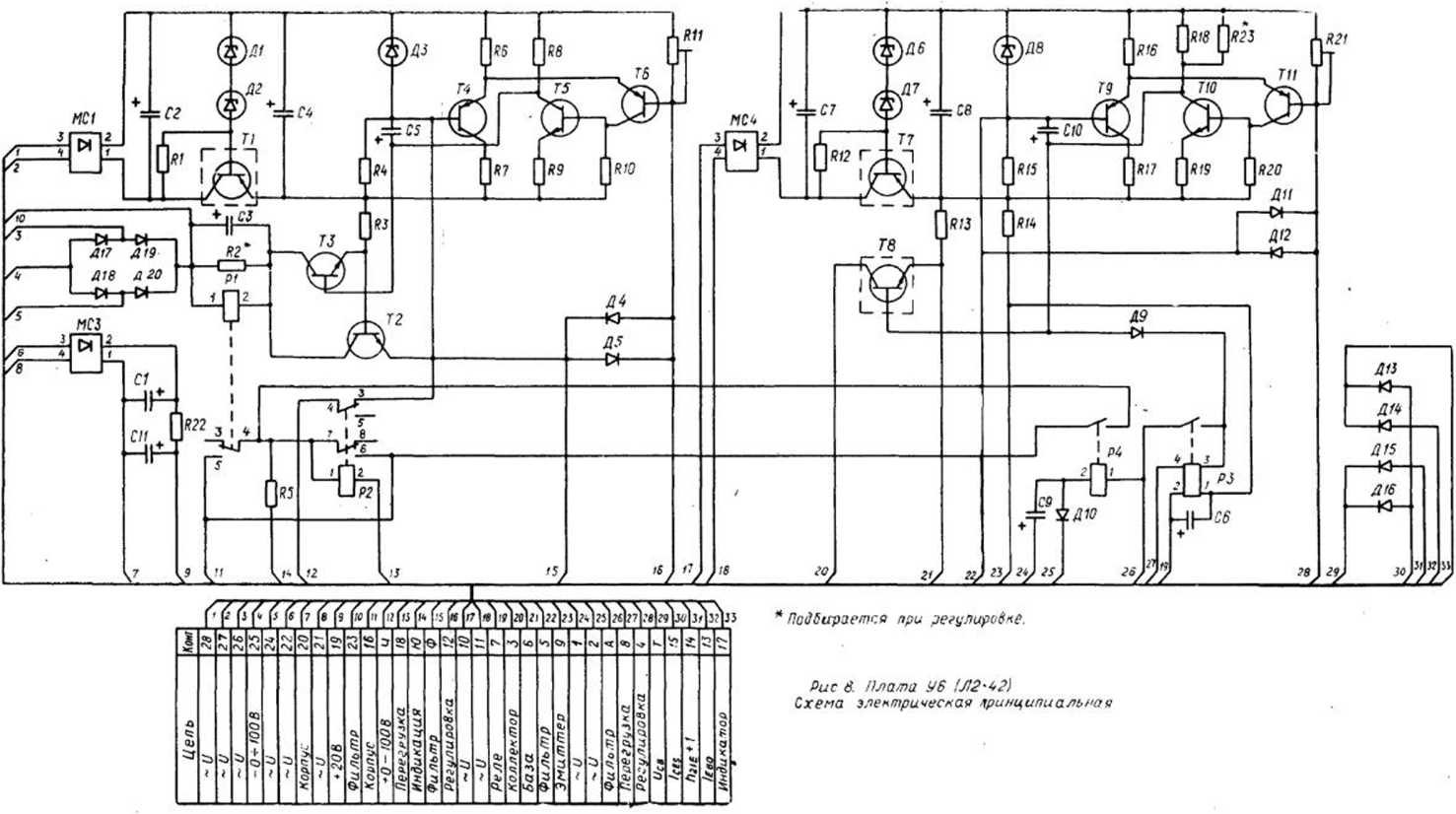

Схема платы Уб, рис. 8

Схема платы У7, рис. 9

Лист регистрации изменений

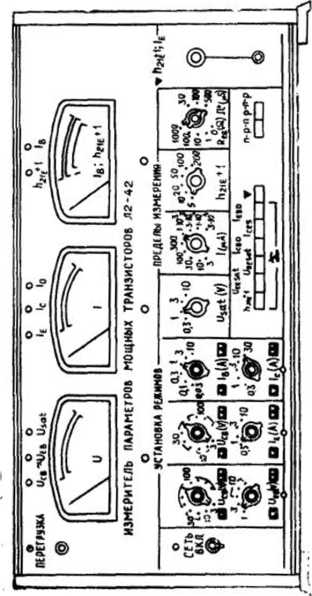

Рис.1 Внешний. вид прибора

i. НАЗНАЧЕНИЙ

1. 1. Измеритель параметров мощных транзисторов Л2-42 пред-назначен для измерения статических параметров мощных транзисторов па входном контроле предприятий, в цехах и в лабораториях.

1. 2. Измеритель параметров сохраняет свои технические характеристики:

при питании от сети частотой 50 Гц напряжением 220 В±10% и содержанием гармоник до 5%;

при температуре окружающей среды от 278 К до 313 К (от + 5°С до +40°С);

при относительной влажности до 95% при температуре 303 К (|-30°С);

при атмосферном давлении 100±4 кПа (750±30 мм рт. ст.).

2. I. Прибор измеряет следующие параметры: статический коэффициент передачи тока       1) в пределах

от 5 до 500;

остаточное напряжение на коллекторе в режиме насыщения в пределах от 0,1 до 10 В;

остаточное напряжение на базе в режиме насыщения l-^T«_Kaaf в пределах от 0,1 до 10 В;

обратный ток эмиттера Iebo в пределах от 1 до 3-10⁴Л1к*Д; обратный ток коллектора 1сво в пределах от 1 до 3- \ WmkA; начальный ток коллектора Ices в пределах от I до 3»10⁴л<кА.

Основная погрешность измерения параметров и_СЯваЪ

Ь.во, leno, Ices’ отнесенная к конечному значению шкалы, не должна превышать ±5%.

Основная погрешность измерения (h₂i_B-*-1) не должна превышать ±5% в точке 1 и ±10% в точке 2,5 от измеряемой величины.

В остальных точках шкалы погрешность измерения (h₂i_E + 1) определяется по отношению к измеряемой величине приведенным графиком на рис. 1а.

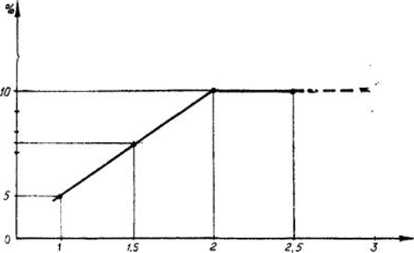

Рис. fa График определения погрешности h^f (Л2-Ь2)

• 2. 2. Режимы по постоянному току устанавливаются в в следующих пределах:

а) при измерении (h₂iE±1):

напряжение на коллекторе U_CB от 2 до 50 /3; ток эмиттера 1_Е от 0,1 до 10 А при U_rB от 2 до 20 В и от 0,1 до 3 А при и_Сй от 2 до 50 В;

б) при измерении и_в£яо, и U_C£eaf:

ток коллектора 1_С от 0,1 до 20 А; ток базы 1н от 0,01 до 5 А;

в) при измерении 1сяо и Ices:

напряжение на коллекторе U_CB от 2 до 100 В;

г) при измерении 1_Кво‘

напряжение на эмиттере и_вв от 0,3 до 10В.

Основная погрешность установки режимов, отнесенная к конечному значению шкалы, не должна превышать:

при измерении (h_2IR+1),      и и_ПЕяа, — ±4%;

при измерении leno, Ices, 1еяо — ±2%.

• 2. 3. Дополнительная погрешность установки режимов от изменения температуры, отнесенная к конечному значению шкалы, не превышает па каждые 10°С:

при измерении (h₂|_ft+l), и_СЕя0Ь ^n_E„_at — ±2%;

при измерении \сно, Ь;яо, Ices— ±1%.

2. 4. Длительность импульса коллекторного тока изменяется дискретно и имеет следующие значения:

30 мкс ±30%:

100 л<кс±30%;

500 лисе ±30%.

2. 5. Время-самопрогрева — 30 минут.

2. 6. Прибор сохраняет свои технические характеристики при питании от сети переменного тока напряжением 220 В±10%, частотой 50Гц± 1 % и содержанием гармоник до 5%.

2. 7. Мощность, потребляемая от сети, не более 100 ВЛ.

2. 8. Условия эксплуатации.

Нормальные условия: температура окружающей среды 293±5К ( + 20±5°С); относительная влажность 65±15%;

атмосферное давление 100±4к/7а (750±30 мм рт. ст.). Рабочие условия:

температура окружающей среды от 278 К до 313 К (от ±5°С до -Н0”С);

относительная влажность — до 95% при температуре 303 К ( + 30°С).

2. 9. Время непрерывной работы в рабочих условиях —8 часов.

2- 10. Габаритные размеры:

прибора — 491X256X356 мм; пульта — J 25X133X201 мм;

ящика укладочного для комплекта комбинированного — 329X135X307 мм.

2. 11. Масса:

прибора — не более 21 кг.

пульта — не более 2 кг;

комплекта комбинированного — нс более 5 кг.

2. 12 Среднее время безотказной работы прибора — 3000 часов.

2. 13. Срок службы прибора — не менее 7 лет.

• 2. 14. Технический ресурс — 5000 часов

3. СОСТАВ ПРИБОРА

• 3. 1. Составные части прибора указаны в табл. 1.

Таблица 1

Наименование	Обозначение	Количество
1. Измеритель параметров .мощных транзисторов Л2-42	2.728.010	1
2. Пульт Л2-42	2.702.006	1
3. Комплект комбинированный:	4.068.655	1

Продолжение табл. 1

Наименование	Обозначение	Количество
Ящик укладочный;	4.161.104	1
Сменные адаптеры*.
адаптер № 1	3.656 060	1
адаптер № 2	3.656.060-01	1
адаптер № 3	3.656.060-02	1
адаптер № 4	3.656.060-03	1
адаптер № 5	3.656.062	1
адаптер № 6	3.656.062-01	1
адаптер № 7	3.656.061	1
адаптер № 8	3.656.061-01	1
адаптер № 9	3.656.061-02	1
Плата коммутационная;	3.660.035	1
Кабель соединительный «1»:	4.853.401	1
Кабель соединительный «2»;	4.853.402	1
Запасное имущество:
предохранитель ВПЫ-1А,	ОЮ0.480.003 ТУ	3
предохранитель ВП1-1-ЗЛ,	ОЮ0.480.003 ТУ	3
лампа СМИ 6-80-2.	ТУ 16-535.887-74	5
4. Техническое описание и нпструк-
ция по эксплуатации	1.402.0I8TO	1
5. Формуляр	1.402.018ФО	1
6. Амортизатор	6.408.001-01	2
7. Паспорт счетчика ЭСВ-2,5-12,6-1	0.281.011 ПС	1

Примечание. Амортизаторы и паспорт счетчика ЭСВ-2,5-12,6-1

поставляются

4. УСТРОЙСТВО И РАБОТА ПРИБОРА

4. 1. Методы измерения

Принятые методы измерения параметров соответствуют методам, изложенным в ГОСТ 18604.0-74, ГОСТ 18604.2-80, ГОСТ 18604.4-74, ГОСТ 18604.5-74, ГОСТ 18604.6-74 и ГОСТ 18604.22-78.

Схемы измерения приведены ниже.

4. 2. Измерение обратных токов и начального тока

Принцип измерения обратных токов Icbo- Iebo и начального тока коллектора Ices поясняется функциональными схемами, приведенными на рис. 2.

ИТ                       ИТ

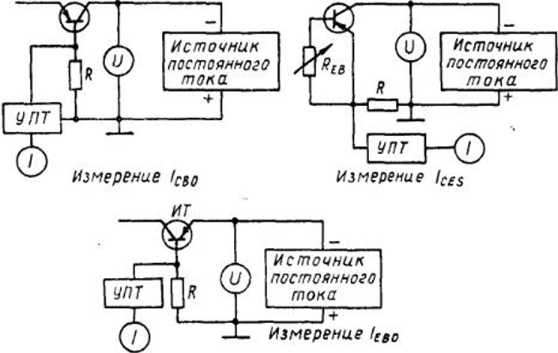

Рис 2 Функциональные схемы измерения обратного тока коллектора !^о> обратного тока эмиттера !_£60 и начального тока коллектора /_С£$ (Л2-42)

Напряжение от источников постоянного тока подается либо на коллектор (измерение 1сво и Ices), либо на эмиттер (измерение Iebo) испытуемого транзистора (ИТ). На резисторе R создается падение напряжения, пропорциональное обратному току перехода. Это напряжение усиливается усилителем постоянного тока (УПТ) и измеряется стрелочным индикатором. Дополнительно при измерении Ices между эмиттером и базой ИТ включается внутренний магазин сопротивлений R_EB.

Примечание. Полярность источников па рис. 2 указана для И Г типа р-п-р.

Переключение пределов измерения осуществляется изменением величины сопротивления R. Напряжение на коллекторе или эмиттере контролируется стрелочным вольтметром «и».

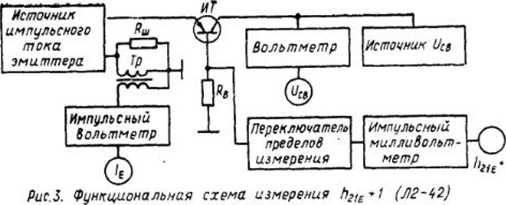

4. 3. Измерение статического коэффициента передачи тока

Принцип измерения статического коэффициента передачи тока (I12ie+ 1) поясняется функциональной схемой, приведенной на рис. 3.

Измеряемый транзистор включен по схеме с общей базой.

В цепь эмтитера ИТ поступает импульс от источника импульсного тока эмиттера, а на коллектор — постоянное напряжение от источника и_св, которое контролируется специальным вольтметром. Схема вольтметра сконструирована так. что выходной стрелочный прибор покажет действительную величину напряжения на коллекторе в момент действия импульса тока эмиттера.

Ток базы, протекая по сопротивлению Кв. создает на нем падение напряжения, обратно пропорциональное величине (h_2JB +1), так как известно, что

_{h2IK+1=       =      =К}—-L-, (1)

где U — падение напряжения на R_B;

• — ток эмиттера;

• — ток базы;

Rb — базовый резистор;

К — коэффициент пропорциональности-

Напряжение U измеряется импульсным милливольтметром, шкала которого проградуирована непосредственно в значениях (h₂|E-l-1). Переключение пределов измерения осуществляется при помощи П-образного аттенюатора на входе импульсного милливольтметра.

Ток в цепи эмиттера ИТ определяется по падению напряжения на шунте Rm, которое через трансформатор напряжения Тр поступает на импульсный вольтметр со стрелочным индикатором на _w выходе.

• 4. 4. Измерение напряжений насыщенного транзистора

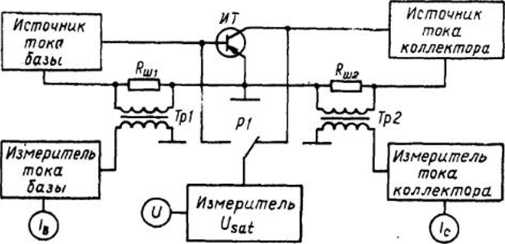

Принцип измерения напряжений насыщенного транзистора и        поясняется функциональной схемой, приведенной

па рис. 4.

Рис.4. Функциональная схема измерения U_C£sat и (Л2-42)

В цепь базы и в цепь коллектора поступают от источников тока импульсы 1_Л и 1г. величины которых измеряются по падению напряжения па шунтах Rinl, Riu2 при помощи трансформаторов напряжения и импульсных вольтметров со стрелочными индикаторами па выходе. Для избежания влияния па точность измерения переходных процессов импульс базового тока начинается раньше н заканчивается позднее импульса коллекторного тока.

Измеритель напряжении подключается либо к базе (измерение В„_КМ1/). либо к коллектору (измерение         при помощи

реле PI.

4 5 Структурная схема прибора

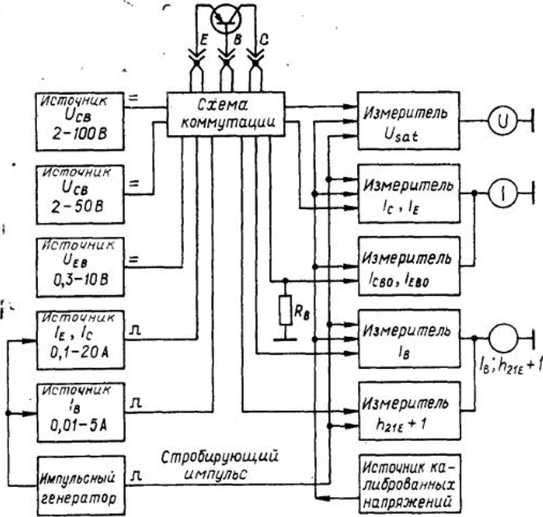

Структурная схема прибора приведена на рис. 5 и включает в себя следующие основные узлы:

Рис 5. Структурная схема прибора (№-№]

«.’мпульспып генератор, который вырабатывает импульсы для запуска формирователей импульсных источников базового и коллекторного (эмкттерного) токов. Кроме того, импульсный генератор формирует стробирующий импульс для управления пиковыми детекторами;

источник импульсного тока In, который используется при измерении напряжений насыщения для установки тока базы;

источник импульсного тока 1_К (1с), используемый при измерении (h2i«-rl) для установки тока эмиттера и при измерении для установки тока коллектора;

источник постоянного напряжения Ь^Т_ЕВ, который используется только при измерении обратного тока эмиттера;

источник постоянного напряжения и_гв (2—100 Я), который не-пользуется при измерении обратного тока 1гво и начального тока Ices;

источник постоянного напряжения и_св (2—50 В), который используется при измерении (h₂iE-H):

измеритель Ц<_0/, представляющий из себя импульсный вольтметр, амплитудный детектор которого управляется стробирующим импульсом от импульсного генератора. Этот же измеритель используется для установки при измерении (h₂iE-H);

измеритель 1_Е (1_с), представляющий из себя импульсный вольтметр с управляемым амплитудным детектором от импульсного генератора и используется для установки 1с (при измерении 4 установки I/.- (при измерении (h₂iE-H));

измеритель 1сло, 1_Клр. представляющий из себя усилитель постоянного тока с преобразованием и стрелочным индикатором на выходе;

измеритель 1_Л по схеме аналогичен измерителю 1с (1е) и используется только при измерении С*,; для установки тока базы:

измеритель (И₂1е+1), представляющий из себя импульсный усилитель с амплитудным детектором на выходе, управляемым импульсным генератором;

калибровочный источник используется для получения стабильного постоянного напряжения (для калибровки измерителя и стабильного тока (для калибровки измерителя обратных токов). Дополнительно калибровочный источник выдаст импульс напряжения для калибровки измерителей импульсного тока;

схема коммутации предназначена для перехода от измерения одного параметра к другому, для подачи соответствующих напряжений и токов па ИТ и для подачи калибровочных напряжений на соответствующие измерители.

Дополнительно в составе, прибора имеются два источника питания на ±6,3 В для питания всей измерительной схемы.

Ниже приведено подробное описание отдельных узлов измерителя.

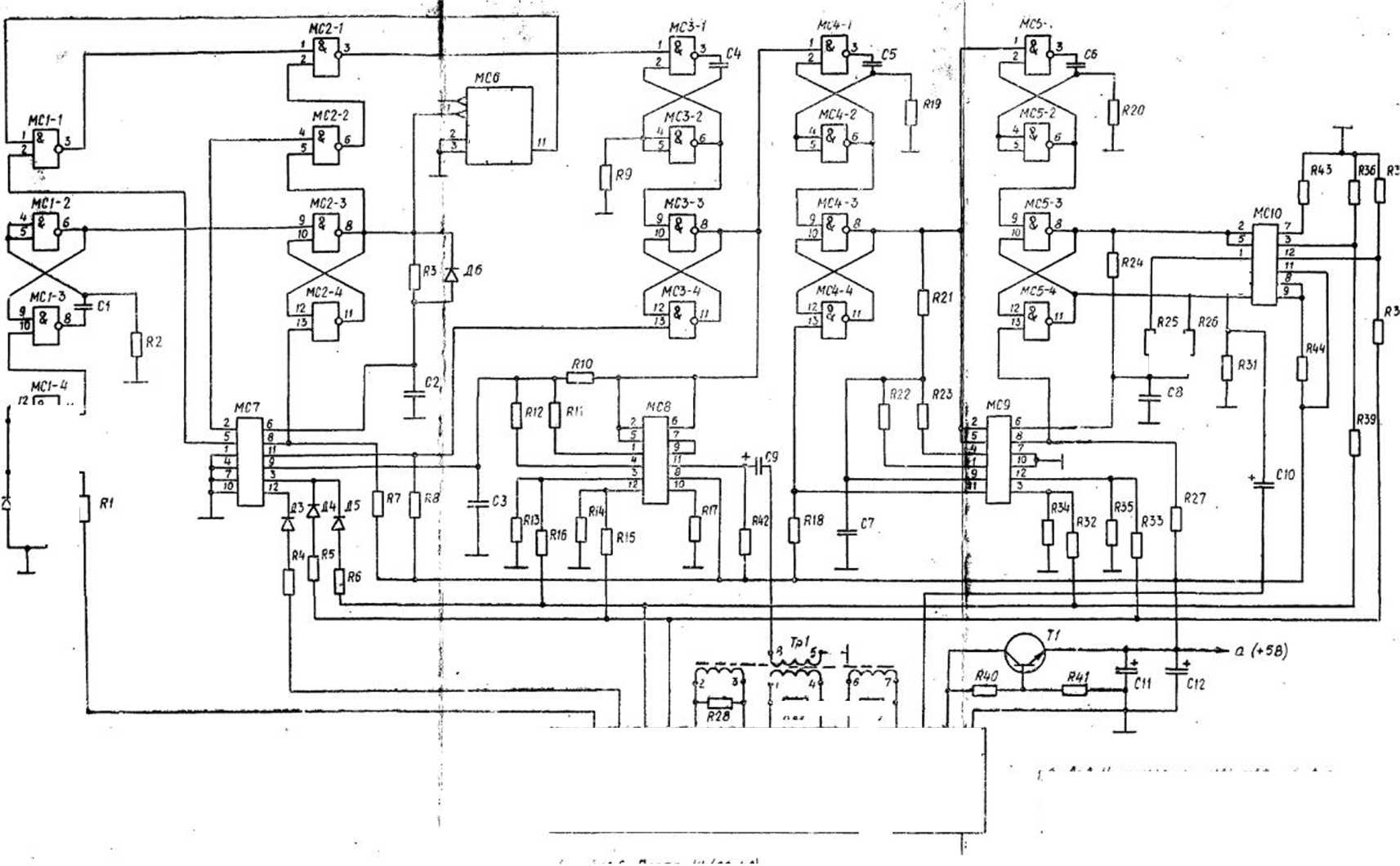

4. 6. Генератор импульсный

Структурная схема импульсного генератора приведена на рис. 6. осциллограммы, объясняющие его работу —на рис. 7, принципиальная схема -- па рис. 6 приложения 8.

Импульсное напряжение синхронизации генератора формируется из сети питания (50 Гц) с помощью диодного ограничителя-(Д1, Д2), инвертора (MCI-4) и ждущего мультивибратора (MCI-2,3).

Импульсы ждущего мультивибратора поступают на мультивибратор основной задержки, выполненный на микросхеме (МС2—3,4) и одном транзисторе (транзисторной сборки МС7).

Длительность задержки составляет 3,5—4 мс и определяется величинами С2 и R3. Сигнал с мультивибратора основной задержки поступает одновременно на делитель частоты 1 :8 (МС6) и узел управления. В зависимости от режима работы сигнал с узла управления (режим 500 мкс) снимается с частотой приблизительно 6 Гц, что обеспечивает необходимую скважность импульсов базового н коллекторного тока.

Выбор режима работы осуществляется с помощью переключателя « ft (р$)», расположенного на лицевой панели измерителя. Схема управления выполнена на двух транзисторах сборки (МС7) и микросхемах (MCI — 1, МС2—1,2),

Сигнал со схемы управления подается па ждущий мультивибратор (МСЗ—1, 2), формируется по длительности 4—8 мкс и далее поступает на мультивибратор задержки (микросхема МСЗ—3, 4) п один транзистор сборки (МС8). Длительность задержки 200 мкс (в режиме 500 мкс) определяется величинами СЗ и R10, а в режимах 30 и 100 мкс параллельно резистору R10 с помощью транзисторных ключей подключаются соответственно резисторы R11 п R12.

Затем импульс усиливается (транзисторы сборки МС8) и подастся на импульсный трансформатор Тр1. Со вторичных обмоток трансформатора Тр1 дифференцированные импульсы подаются на формирователи импульсов базового (1в), коллекторного (эмиттер-ного) Ic (Г к) токов, и для запуска калибровочного мультивибратора.

Фронт используется для формирования импульсов Ь, а срез— для формирования импульсов тока коллектора (эмиттера) 1с (1к).

Для управления пиковыми детекторами измерителей формируется задержанный стробирующий импульс на микросхемах (МС4—3,4 п МС5— 3,4). Задержка необходима для сдвига стробирующего импульса коллекторного тока при любом режиме работы импульсного генератора (рис. 8) и определяется конденсатором С7 и резисторами R2.1, R22, R23.

Длительность стробирующего импульса определяется конденсатором С8 и резисторами ^24, R25, R26.

U сети

5 не               .
**                               *1         ч ,—- 1 1 1
"Т“			4
Напряжение после формирователя
3,5 мс	Импульс основной задержки
Тимп. - 200 мкс 100 мкс 30 мкс		Импульс записка формирователей 'в “ 'с Ре)                     t
	1	Импульс задержки стробирующего импульса        t
		"j Стробирующий импульс
Импульс запуска формирователя L             '>
		( Импульс запуска формиробателя /с (/е)

Рис.7. Осциллограммы работы импульсного генератора (Л2-42)

		1		Стробирующий импульс
				—Импульс /с /4/
		i			-Импульс /8

Рис В. Расположение српробирующ

импульса (Л2-42)

Принципиальная схема приведена на рис. 7 приложения 8, упрощенная — на рис. 9.

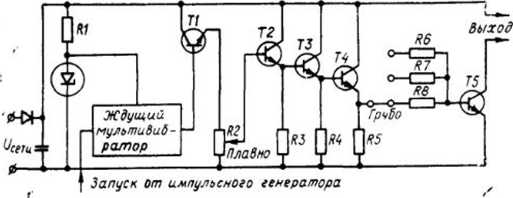

Рис 9 Упрощенная, схема источника импульсного ток а коллектора (Л2-Ь2)

Ждущий мультивибратор запускается от импульсного генератора. В зависимости от выбранного режима формируются импульсы длительностью 30, 100 или 500 лкс.

Длительность импульсов изменяется переключением емкостей (на упрощенной схеме не показаны), с мультивибратора импульсы поступают на усилитель Т1—Т4, затем на выходной каскад Т5, в цепи базы которого изменением сопротивления осуществляется грубая регулировка тока.

Плавная регулировка осуществляется резистором R2. Органы регулировки расположены на передней панели прибора-

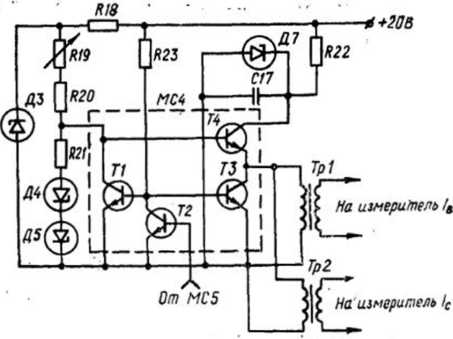

На принципиальных схемах усилитель состоит из транзисторов ТЗ, Т4 (рис. 7 приложения 8), транзисторов Тб, Т7 и выходного каскада ТЗ—Т5, находящихся на задней стенке прибора (рис. 2 приложения 8)-

• 4. 8. Источник импульсного тока базы

Отличие этого источника от источника импульсного тока коллектора состоит в том, что в нем уменьшено число каскадов усилителя. На принципиальных схемах усилитель и выходной каскад состоит из транзисторов Tl, Т2 (рис. 7 приложения 8), транзисторов Т1, Т2 (рис. 2 приложения 8). Необходимая длительность формируется схемами MCI, МС2 (рис. 7 приложения 8).

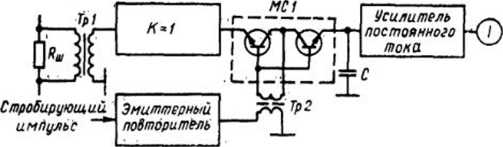

Принцип работы измерителя поясняется функциональной схемой, приведенной на рис. 10, принципиальная схема приведена на рис. 5 приложения 8. Измеряемый ток проходит через шунт Rin. Импульсное напряжение с шунта через трансформатор Тр1 подается на вход повторителя К=1, который необходим для согласования с транзисторным ключом MCI. Ключ управляется стробирующим импульсом через эмиттерный повторитель и трансформатор связи Тр2-

С приходом стробирующего импульса ключ насыщается и конденсатор С заряжается до амплитудного значения. Это напряжение усиливается усилителем постоянного тока и индицируется стрелочным прибором.

Шунт, состоящий из резисторов R27—R31, и входной трансформатор Тр2 расположены в основном блоке (рис. 2 приложения 8).

Повторитель (MCI), транзисторньп! ключ (МС2), эмиттерный повторитель (Tl, Т2), усилитель постоянного тока (МСЗ с истоко-вым повторителем ТЗ) и трансформатор связи (Тр1) находятся на плате УЗ (рис. 5 приложения 8).

Регулировка усиления усилителя постоянного тока осуществляется резистором R19, выведенным под шлиц на правую боковую стенку прибора.

Рис to Функциональная схема измерителя (Л2~Ь2)

.4. 10. Измерители 1_В и U_CB

Принципиальная схема приведена на рис. 5 приложения 8-Эти измерители по своему построению не отличаются от измерителя 1е. Напряжение на вход измерителя I_B (МС4) подается с шунтов R21—R26 через входной трансформатор Тр1 (рис. 2 приложения 8), а на вход измерителя U_CB (МС7) —с делителя пределов R93, R94 (рис. 2 приложения 8).

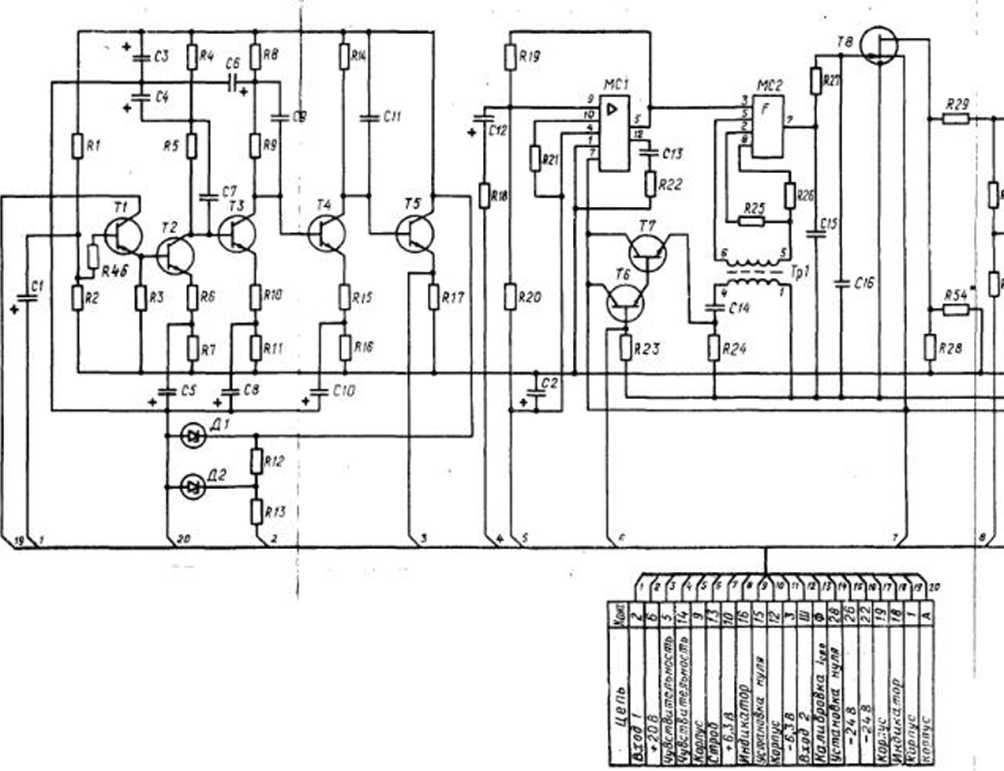

Принципиальная схема приведена на рис. 3 приложения 8.

Состоит из пятикаскадного предварительного усилителя с непосредственными связями (Т1—Т5), амплитудного детектора (MCI, МС2) и усилителя постоянного тока (МСЗ) со стрелочной индикацией. Усилитель постоянного тока и амплитудный детектор аналогичны по схеме измерителю Ь-. Регулировка усиления осуществляется резистором R14 ( ▼ Ь₂1я+ 1; 1_Е) на передней панели тп)ибора. Переключение пределов осуществляется при помощи П-образного аттенюатора (R36—R46, рис. 2 приложения 8).

4 12. Измеритель 1сво

Измеритель для измерения 1сво работает с преобразованием постоянного напряжения в переменное. Принципиальная схема приведена на рис. 3 приложения 8-

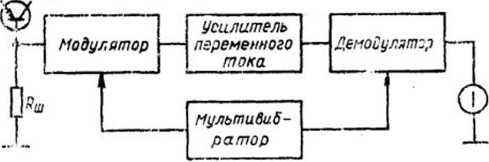

Испытуемый транзистор

Puc.'t Функциональная схема измерителя !_сво (Л2-Ь2)

Модулятор выполнен по параллельной схеме на транзисторных ключах (1МС5); демодулятор — на транзисторе T9. Напряжение управления частотой около 1000 Гц формируется мультивибратором (МС6) и поступает непосредственно на модулятор и демодулятор через эмнттерные повторители (Т10, Т11). Усилитель переменного тока собран на МС4.

Сигнал на модулятор снимается с делителя R5—R13 (рис. 2 приложения 8). Функциональная схема измерителя приведена на рис. 11.

4. 13. Источник калиброванных напряжений и токов

Принципиальная схема источника приведена на рис. 7 приложения 8.

Источник выдаст постоянное напряжение для калибровки измерителя V_CB, постоянный ток для калибровки измерителя обратных токов и импульсное напряжение для калибровки измерителей 1д и Ijs.

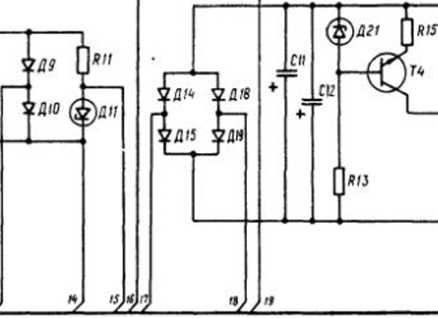

Источник постоянного напряжения и тока собран на стабилитронах Д9, ДЮ. Выходное напряжение снимается с резисторов R32, R33, а ток устанавливается резисторами R34, R35. Полярность выходного напряжения и тока изменяется с помощью реле.Р’2

Импульсное напряжение для калибровки измерителей 1в и 1_Е формируется следующим образом.

Рис. 12. Схема формирования калибровочных импульсов (Л2-42)

Импульс с обмотки 6—7 трансформатора Тр1 (рис. 6 приложения 8) запускает ждущий мультивибратор (МС5), который формирует импульсы 30. 100 и 500 мкс. Длительность импульсов изменяется переключением емкостей в мультивибраторе с помощью транзисторных ключей (МС6). Импульсы с мультивибратора поступают на схему формирования калибровочных импульсов (МС4). Для уяснения принципа работы схема формирования отдельно приведена на рис. 12.

Усилитель (Т2) управляет ключами (Tl, ТЗ), которые формируют импульсы из постоянного стабилизированного напряжения (R18, ДЗ) Амплитуда импуЛьса изменяется резистором R19. Диоды Д4, Д5 служат для температурной компенсации. Калиброванные по амплитуде импульсы через эмиттерный повторитель (Т4) поступают либо на первичную обмотку входного трансформатора измерителя 1_Л либо на первичную обмотку входного трансформатора измерителя I_c (Тр1, Тр2, рис. 2 приложения 8).

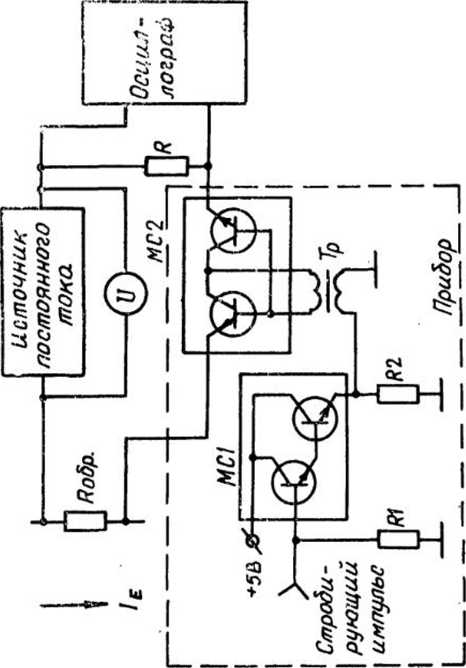

• 4. 14. Схема контроля импульсных токов

Схема принципиальная приведена на рис. 4 приложения 8.

При периодической поверке прибора импульсные токи контролируются путем сравнения падения напряжения на известном сопротивлении от протекающего тока с постоянным напряжением. В качестве сравнивающего устройства используется осциллограф. Упрощенная схема контроля приведена на рис. 13. Стробирующий импульс через эмиттерный повторитель MCI и трансформатор Тр поступает на модулятор МС2.

В момент равенства импульсного и постоянного напряжения па экране осциллографа наблюдается скомпенсированный импульс. Благодаря отсутствию постоянной составляющей на осциллографе его чувствительность может быть очень большой, что позволяет измерять токи с большой разрешающей способностью.

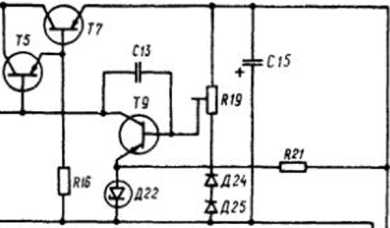

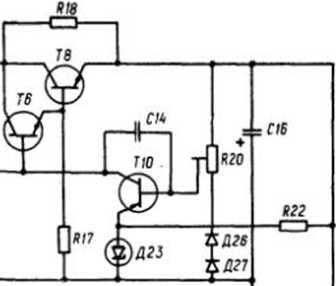

Принципиальная схема приведена на рис. 8 приложения 8.

Источник используется для питания коллектора при измерении 1сво и Ices- Представляет собой стабилизатор напряжения с плавной регулировкой выходного напряжения от 2 до 100 В. Ставили* затор собран на транзисторах Т1—Тб и микросхеме MCI.

Регулировка выходного напряжения производится грубо переключателем В12 и плавно — резистором R79, установленными нт передней панели прибора. Источник имеет защиту от перегрузок, которая работает на реле Р1 и Р2 с самоблокировкой. При коротком замыкании на выходе источника загорается сигнальная лампа Л12 ПЕРЕГРУЗКА.

После устранения причины перегрузки необходимо нажать кнопку Кн2 ПЕРЕГРУЗКА- Переключать В12, резистор R79-лампа Л12 и кнопка Кн2 показаны на рис. 2 приложения 8.

4. 16. Источник U_CB (2—50 В)

Принципиальная схема приведена на рис. 8 приложения 8.

Используется для питания коллектора при измерении (h₂u-+1) • Представляет собой стабилизатор напряжения с плавной регулировкой выходного напряжения от 2 до 50 В. Собран на транзисторах Т7—Т11 и микросхеме МС4. Выходные транзисторы Т8—Т10 показаны на рис. 2 приложения 8.

Регулировка выходного напряжения производится грубо переключателем В10, а плавно — резистором R67, установленными на передней панели прибора. Источник имеет защиту от перегрузок, которая работает на реле РЗ и Р4 с самоблокировкой. (Элементы показаны на рис. 2 приложения 8).

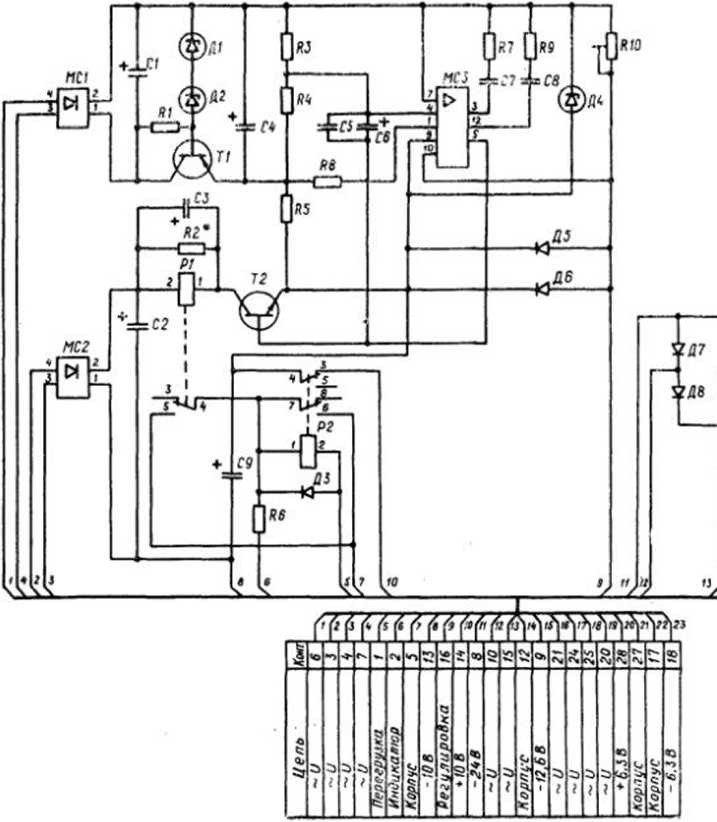

4. 17. Источник U/.;n (0,3—10 В)

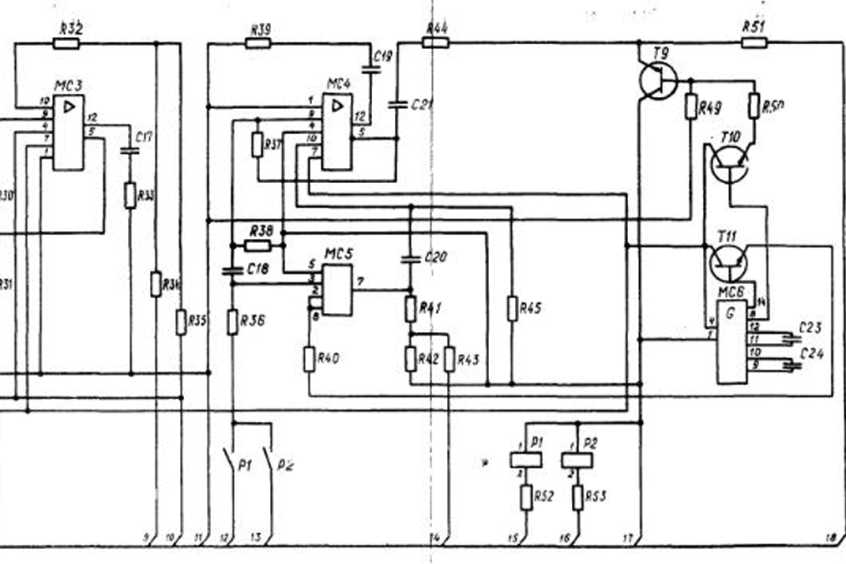

Принципиальная схема приведена на рис. 9 приложения 8.

Используется для питания эмиттера при измерении 1_КВо.

Представляет собой стабилизатор напряжения с плавной регулировкой выходного напряжения от 0,3 до 10 В. Собран на транзисторах TI, Т2 и микросхемах MCI—МСЗ. Регулировка выходного напряжения производится грубо переключателем В13, а плавно — резистором R99- расположенными на передней панели прибора.

Источник имеет защиту от перегрузок, которая работает на реле Р1 и Р2 с самоблокировкой. При коротком замыкании на выходе источника загорается сигнальная лампа Л12 ПЕРЕГРУЗКА.

4. 18. Блок питания

Блок питания выдает напряжения и токи, указанные в табл. 2.

Таблица 2

Тип выходного напряжения	Назначение	Выходное напряжение и ток нагрузки	Пульсация (эффективное значение)	у й2	Выход
					+	—
Постоянное стабилизированное (Плата Уб)	Vcs (2-50 В) питание коллектора при измерении	2—50 В до 130 мА	50 мВ	1%	+С2	—С2
Постоянное ста-оилизнрованиое (Плата Уб)	Ucb (2—100 В) питание коллекто' ра при измерении 1сво	2-100 В 30 мА	50 мВ	0,5%	Шб/23	—С7
Постоянное стабилизированное (Плата У7)	VEO (0,3-10 В) питание эмиттера при измерении Is в о	0,3-10 В 30 мА	20 мВ	1%	LLI7/21	Ш7/3
Постоянное стабилизированное (Плата У7)	Питание измерительной части схемы	б.З В 90 мА	50 мВ	0,5%	X	Ш7/18
Постоянное стабилизированное (Плата У7)	Питание измерительной части схемы	6.3 В 180 мА	50 мВ	0,5%	Ш7/28	X
Постоянное песта-бнлизироваппое (Плата У7)	Питание реле	24 В 0,25 А	1,5 В		X	—С9
Постоянное исста-бплпзироваииое (Плата Уб)	Питание измерп-тельной части схемы	20 В 50 мА	1В		Ш6/19	X
• Постоянное иеста-билизированное (шасси прибора)	Питание индикаторных ламп	3,5 В 60 мА	—		—Д1	X

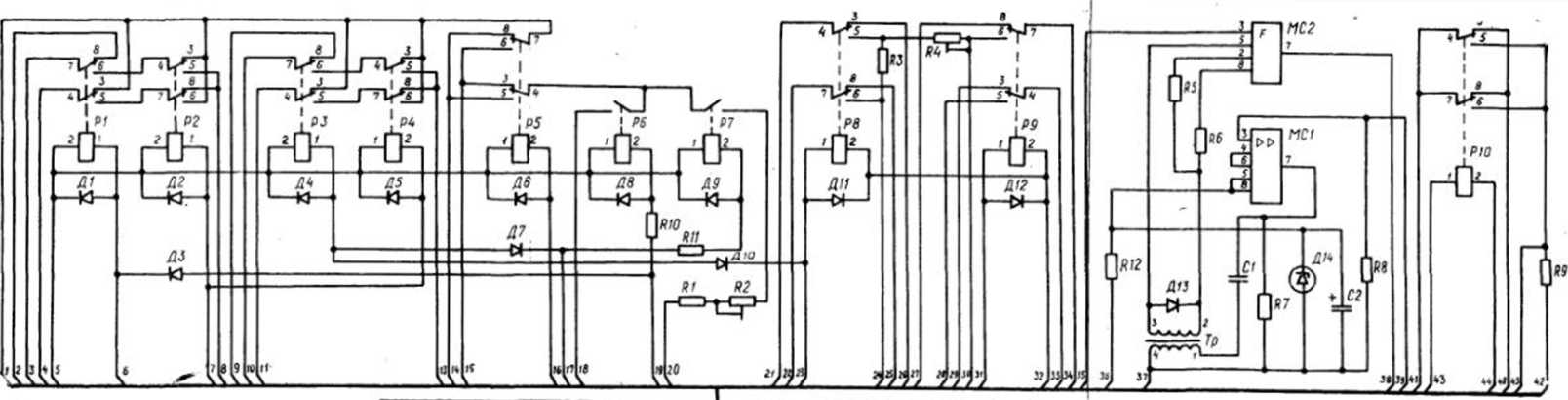

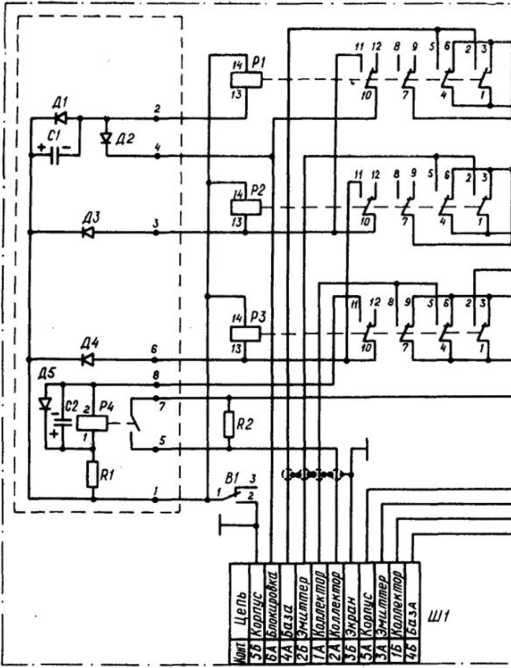

4- 19. Схема коммутации

Схема коммутации предназначена для:

подключения испытуемого транзистора к соответствующим выводам режимных источников;

подключения измерительных приборов к соответствующим выводам измерительной схемы;

подключения калибровочных источников к измерительным приборам при проведении калибровки;

выбора полярности режимных источников.

Коммутация осуществляется при помощи кнопочных переключателей, расположенных на передней панели, реле РЭС-9 и КЭжЧ-2, расположенных на печатных платах, и двух реле типа РЭС-22 — па шасси прибора.

4. 20. Конструкция

Прибор изготовлен в настольном переносном варианте в бос-футлярном оформлении- Для удобства работы имеется выносное устройство: пульт для подключения сменных адаптеров, в которые вставляются испытуемые транзисторы. Адаптеры хранятся в специальном укладочном ящике.

Все органы управления и отсчетные устройства расположены па передней панели прибора и имеют следующее назначение:

кнопочный переключатель рода работ, при помощи которого выбирается измеряемый параметр.

кнопочный переключатель «р-п-р — п-р-п» для выбора полярности источников питания при измерении;

тумблер и индикатор включения прибора «СЕТЬ»;

кнопка и индикатор наличйя перегрузки коллекторных источников «ПЕРЕГРУЗКА»;

ручки грубой и плавной регулировки напряжения на коллек

ручки грубой регулировки «U_CB (V) П » и (V) одновременно являются переключателями пределов измерения вольтметра;

П р и м с ч а и и е. Расшифровка принятых символов и сокращений дана в приложении 4

ручки грубой и плавной регулировки напряжения на эмиттере при измерении 1вво « й       (V) Щ »;

ручки грубой и плавной регулировки напряжения на коллекторе при измерении (h_21E4- 1) « Q ^исв (V) Q >;

ручки грубой и плавной регулировки тока эмиттера при измерении (h_21E+l) « Q Ie (А) Щ ». Ручки грубой регулировки

(A) Q >, «1с (A) Q », «1в (A)     » одновременно

являются переключателями пределов измерения амперметра;

ручки грубой и плавной регулировки тока базы при измерении V_Bemi И UcF.nt « Q 1в (A) Q >;

ручки грубой и плавной регулировки тока коллектора при измерении      и и_СЕп1 « Ц Ic (A) Q >:

переключатель пределов измерения напряжения насыщения (V) >;                                                  *

переключатель пределов измерения обратных токов <1 (цА)>: переключатель пределов измерения статического коэффициента передачи тока «h₂i_E+l>;

переключатель установки сопротивления между эмиттером и базой при измерении Ices «Reb .(&)>;

переключатель выбора длительности импульсов тока коллектора (эмиттера) при измерении (h₂i_E+l); U_CEMf> U_BEwt,< (pS)>;

кнопка и ручка регулировки калибровки (h₂|_B+l). Эта же кнопка служит для калибровки тока эмиттера « ▼ h₂|_B+l; 1_Е»;

вольтметр «и» для измерения и_Св Ueb,

амперметр «1> для измерения If, Ic, Io, (1о — обратные токи);

прибор «1д; h₂|_E+l» для отсчета статического коэффициента передачи тока.

Этот же прибор служит для измерения тока базы при измерении в Eeat И ^CEtab

На правой боковой стенке имеются четыре переменных резистора, оси которых выведены под шлиц. Резисторы служат для калибровки измерителей: 1д, Гв, Го, V.

На левой боковой стенке имеются пять переменных резисторов, при помощи которых устанавливаются нули следующих измерителей:

подключения пульта и зажим защитного заземления

рым при работе должен быть заземлен.

Для снятия верхней (нижней) крышки необходимо вывернуть 4 винта крепления боковых стенок, спять боковые стенки. Из пружин, крепящих крышки, вывернуть стопорные винты и, нажав на пружины, спять крышку.

Для облегчения работы с прибором па передней панели имеется световая индикация, указывающая параметр, измеряемый стрелочными приборами, и выделяющая группу ручек установки режимов, использующихся в зависимости от положения переключателя рода работы

К прибору придаются сменные адаптеры для подключения транзисторов в различных корпусах. Адаптеры № 1 —№6 предназначены для измерения транзисторов со строго определенными размерами п расположением выводов. Универсальные адаптеры № 7 —№ 9 отличаются друг от друга порядком расположения выводов и могут перестраиваться под транзисторы с различными расстояниями между выводами. Средний контакт в адаптере неподвижный, а крайние независимо перемещаются с помощью вин тойон передачи. Головки регулировочных винтов расположены сбоку от выводов.

В II И М А Н И Е!

В заднюю панель прибора вмонтирован электрохимический счетчик времени (ресурсомер) тина ЭСВ-2,5-12,6-1, предназначенный для определения суммарного времени наработки прибора при его настройке, испытаниях и эксплуатации.

Счетчик снабжен капиллярным микрокулометром, наполненным двумя столбиками ртути, разделенными зазором с элект ролитом

Зазор перемешается в правую сторону при включении прибора н, тем самым, отсчитывает проработанное время по шкале, распо ложенной под микрокулометром.

Отсчет проработанного времени производится по делению шкалы, против которого находится мениск (торец) правого столбика ртути.

Показания счетчика при установке в аппаратуру, окончании се технологической приработки, приемке ее представителем заказчика и сдаче на склад, а также по истечении каждого полугодия эксплуатации должны вписываться в имеющийся в паспорте счетчика контрольный талон.

Изменение направления отсчета (реверсирование) возможно изменением полярности питания счетчика, при этом реверсирование должно проводиться при достижении зазором не более 90— 95% от всей шкалы. Отсчет в этом случае ведется в обратном порядке.

Замена неисправных счетчиков проводится заводом-изготовителем прибора в установленном порядке-

s. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

• 5. 1. Маркирование прибора.

На передней панели прибора указаны товарный знак завода-изготовителя, наименование и шифр прибора. На задней панели — заводской номер и год выпуска. На правой стенке корпуса — шифр прибора.

5- 2. Пломбирование прибора.

• 5. 2. 1. Прибор и пульт пломбируются со стороны боковых стенок- Винты покрыты уплотнительной замазкой У20-А и имеют клеймо ОТК завода-изготовителя или представителя заказчика.

• 5. 2. 2. Транспортный ящик имеет маркировку на двух боковых стенках, включающую следующие знаки: «Осторожно, хрупкое», «Верх, нс кантовать», «Боится сырости».

После закрепления крышки упаковки транспортного ящика и обивки его стальной лептой или стальной проволокой ящик оплом-бнрустся.

• 6. ТАРА И УПАКОВКА

• 6. I- Транспортный ящик изготовлен из фанеры. Внутри выложен битумной бумагой.

• 6. 2- Прибор размещен между специальными амортизаторами, придаваемыми к прибору. Пульт уложен в картонную коробку и амортизирован внутри коробки поропластом или гофрированным картоном.

6. 3. Размещение производится в следующем порядке:

на дно большого отсека укладывается прибор в амортизато рах так, чтобы между стенками ящика и амортизаторами был равномерный зазор;

в малый отсек укладывается пульт в коробке и комплект комбинированный;

эксплуатационная документация заворачивается в оберточную бумагу и размещается в нише верхнего амортизационного элемента или сверху прибора;

ведомость упаковки, упаковочный лист укладываются СвёрХу под водонепроницаемую бумагу.

Примечание. Прибор без приемки заказчика упакован в картонную коробку без амортизаторов; транспортный ящик имеет один отсек.

6. 4. Крышка прибивается гвоздями, и ящик обтягивается стальной лентой.

• 6. 5. Упаковку прибора рекомендуется производить в нормальных условиях: температура окружающей среды 293±5 К (4-20± ±5°С), относительная влажность воздуха 65±15%, атмосферное давление 100±4 кПа (750±30 мм рт. ст.).

• 7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• 7. 1. После распаковки прибор установите на рабочее место, произведите внешний осмотр, проверьте комплектность путем сличения сданными раздела 3.

Если хранение или транспортирование прибора производится в условиях, отличающихся от нормальных, то перед его включением необходима выдержка в нормальных условиях не менее четырех часов.

• 7. 2. После длительного хранения в соответствии с разделом 15 перед работой прибор подлежит проверке в объем раздела 13.

8 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

• 8. 1. Но электробезопасности прибор соответствует классу 01.

• 8. 2. В приборе имеется переменное напряжение 220 В. Поэтому необходимо соблюдать осторожность при ремонте и не допускать прикосновений к токонесущим частям. В целях защиты оператора корпус прибора должен быть соединен с земляной или нулевой шиной. Других специальных мер защиты нс требуется.

• 8. 3. Символ        обозначает, что прикосновение к выводам

колодки и клеммам ОПАСНО.

• 9. ПОДГОТОВКА К РАБОТЕ

Перед включением прибора необходимо ознакомиться с техническим описанием, инструкцией по эксплуатации, со схемой и конструкцией прибора. Тумблер «СЕТЬ» установите в нижнее положение и заземлите прибор с помощью клеммы защитного заземления. обозначенной знаком (5) . Кроме этого необходимо:

все переключатели и ручки установки режимов установить в крайнее левое положение, а все переключатели выбора пределов измерения — в крайнее правое положение;

подсоединить к прибору пульт для подключения транзисторов с помощью кабеля «1»;

31

проверьте контактирование перемычки       на задней панели

прибора (при использовании внутреннего источника напряжении ¹ сп):

включить кабель питания в сеть с напряжением 220 в±10% частотой 50 Гц.

• 10. ПОРЯДОК РАБОТЫ

10. 1. Режимы работы прибора.

С помощью прибора возможны следующие режимы работы: ручное измерение статических параметров транзисторов с внутренними источниками питания;

ручное измерение обратного тока транзисторов с внешним источником питания.

10. 2. Установка нулей и калибровка прибора производится следующим образом.

Включите прибор и прогрейте его в течение 30 минут.

Установите переключатель «п-р-п — р-п-р» в положение, соответствующее измеряемым транзисторам.

Откройте крышку блокировки на пульте.

Установите требуемую длительность импульсов коллекторного

(эмиттерпого) тока при помощи переключателя « rt (,|S)>.

Для корпусных тарнзпеторов рекомендуется длительность импульсов 500 п 100 мкс.

Нажмите кнопку «ЬгыН*1» па переключателе рода работ.

Установите на нуль стрелки измерителен «V», «I» и «1в; hjix+l» при помощи резисторов «и», «I/.-» и «thurM». расположенных на левой боковой стенке прибора.

Нажмите кнопку «Ь’_ГАяог> и резистором установите на нуль стрелку прибора «1в; Ь.

Нажмите кнопку <1сло» и установите на нуль стрелку прибора «I» при помощи резистора «1о».

Нажмите кнопку КАЛИБРОВКА « ▼ ».

Резисторами калибровки «  ▼ », расположенными на правой

боковой стейке, установите стрелки приборов на полное отклонение.

Нажмите кнопку «  ▼ (h?u;4-1); Ь;> и установите стрелку при

бора «Ь па полное отклонение резистором калибровки «Ц». расположенным на правой боковой стенке прибора.

Верните кнопки в Исходное положение.

При меча пне. При переходе ла другую длительность пли в другое положение переключателя «п-р-п — р-п-р» все вышеуказанные операции необходимо пролетать вновь.

IU. 3. Подготовка к измерению параметров: откройте крышку блокировки пульта; установите требуемый адаптер. При необходимости расстояние

32

между выводами адаптеров № 7 — № 9 регулируется боковыми винтами;

вставьте испытуемый транзистор.

10. 4. Измерение обратных токов 1_Сво, Iebo и начального тока Ices производится следующим образом:

нажмите кнопку «1сво>» «1ело» или «Ices» в зависимости от требуемого параметра;

установите необходимое напряжение на коллекторе или эмиттере, пользуясь переключателями и резисторами «и_гв (V)» илн «U_EB (V⁷)», указанными световой индикацией;

закройте крышку блокировки пульта;

по стрелочному прибору «I» отсчитайте величину обратного тока.

Если стрелка прибора находится не в рабочем участке шкалы, выберите требуемый предел переключателем «I (цА)>.

Примечание. При измерении «Icjts* сопротивление база-эмиттер устанавливается переключателем <Кка (Q)».

10- 5. Измерение напряжения насыщения:

нажмите кнопку «^исяза/» или « U_BEseZ> в зависимости от измеряемого параметра;

установите необходимый ток базы и ток коллектора, пользуясь переключателями и резисторами «1_В (А)» и «1с (А)», указанными световой индикацией;

по стрелочному прибору «и» отсчитайте величину измеренного параметра. Если стрелка прибора находится не в рабочем участке шкалы, выберите необходимый предел переключателем «и_ва{ (V)».

10. 6. Измерение коэффициента передачи тока:

нажмите кнопку «h₂iE + 1»^:

установите необходимый ток эмиттера и напряжение на коллекторе. пользуясь переключателями и резисторами «1# (А)» и «Vcs (V)», указанными световой индикацией;

нажмите кнопку « ▼hjis+l; 1е», резистором « ▼ 11^+1; 1е» стрелку прибора «1_В; I12ie4-1» установите на конец шкалы и отпустите кнопку;

по нижней шкале прибора «1_В;      1» отсчитайте величину

1121Е 4-1. Если стрелка прибора находится не в рабочем участке шкалы, выберите нужный предел переключателем «haiE-H».

10. 7. Измерение обратного тока 1сво и начального тока Ices с внешним источником:

снимите перемычку с клемм «и_св» на задней панели прибора; к клеммам «Uf_B> подключите внешний источник с напряжением не выше 250 В и установите на нем необходимое напряжение;

нажмите кнопку «1сво» илн «Ices»;

по прибору «I» отсчитайте величину обратного тока. Если стрелка отсчетного прибора находится не в рабочем участке шка-

33

лы> выберите нужный предел переключателем «I (рА)>.

• 10. 8. Меры предосторожности при измерении параметров транзисторов-

Не допускается установка режимов выше предусмотренных нормами технических условий на данный транзистор;

полярность напряжений, подаваемых на транзистор, должна соответствовать паспортным данным;

необходимо устанавливать транзисторы в адаптеры лишь в строгом соответствии с их цоколевкой;

установка коллекторных напряжений переключателями (грубо) должна производиться только при открытой крышке блокировки пульта.

ВНИМАНИЕ!

При установке коллекторных напряжений переключателями V_CB возможно срабатывание индикатора перегрузки, что не является дефектом прибора.

Для дальнейшей работы необходимо нажать кнопку «ПЕРЕ-ГРУЗКА».

В приборе приняты меры по исключению паразитной генерации испытуемых транзисторов. Однако при измерении транзисторов некоторых типов такая генерация возможна. Поэтому рекомендуется при измерении высокочастотных транзисторов контролировать отсутствие генерации путем наблюдения формы импульса (эмит-терного). Импульс на своей вершине не должен иметь высокочастотную составляющую. Контрольный осциллограф подключается к гнездам «Е» и «-L» на задней стенке пульта.

Для срыва генерации рекомендуются следующие меры:

а) перейти на измерение при большей длительности <мпульса эмиттер кого тока;

б) подключить дополнительные развязывающие конденсаторы (0,1 — 1 мкФ) между эмиттером и базой и между коллектором и базой.

Конденсаторы могуг подключаться либо непосредственно к выводам адаптера, либо к гнездам <Е> и «С> на задней стенке пульта. Величины емкостей определяют экспериментально, контролируя осциллографом момент срыва генерации и формы импульсов (завал фронта не должен превышать ’/л длительности импульса).

После измерения параметра Ь₂1е+ 1 развязывающие конденсаторы должны быть отключены, если их характеристики (рабочее напряжение и ток утечки) могут сказаться па измерении других параметров.

Во избежание случайных повреждений транзистора коммутационным броском напряжения при измерении параметров транзисторов, у которых Ua=e,<15 в коммутацию измеряемых параметров переключателем рода работ производить только при открытой крышке блокировки пульта-

Продолжение табл. 3

Признаки неисправности	Вероятная причина	Метод устранения
9. При измерении U«et ток коллектора устанавливается, а ток базы не устанавливается.	Неисправен источник базового тока на плате У5 (транзисторы Tl, Т2, микросхема MCI) или Tl, Т2. иа задней стенке блока.	Сменить неисправный элемент
10. Не измеряются обратные токи, а напряжения устанавливаются.	Неисправен усилитель на плате У1 (транзисторы T9. Т10 или микросхемы МС4—МС6).	Сменить неисправный элемент
11. При измерении (h2l*4-l) режимы устанавливаются, а стрелка прибора «1а; li2is+l» не отклоняется.	Неисправен усилитель на плате У1 (транзисторы Tl— Т8. микросхемы МС1— МСЗ).	Сменить неисправный элемент
12. При нажатии кнопки калибровки приборы «и» и «I» калибруются, а прибор «la; bir+I* по калибруется.	Неисправен калибровочный генератор па плате У5 (микросхемы МС4— МС6).	Сменить неисправную микросхему.
13. При закрывании крышки блокировки не включается режим.	Неисправен микропереключатель В1 в пульте.	Сменить микропереключатель

II р и меч а ни с. При ремонтных н регулировочных работах рекомендуется использовать плату коммутационную 3.660.035, поставляемую совместно с измерителем.

11.2. Регулировка прибора после ремонта.

11.2. 1. После ремонта прибор должен быть проверен в соответствии с разделом 13.

• 11. 2. 2. Если при проверке окажется, что погрешность измерения U_ED и U_CB при измерении параметра 1_Ево и 1сво выше нормы, то необходима подрегулировка, которая производится следующим образом:

нажмите кнопку «1ево»;

установите переключатель «I (|1А)> в положение 3-10⁴; включите контрольный вольтметр между зажимами «Е» и «В>; установите ручками «и_ЕВ» по контрольному вольтметру напряжение 1,0 В;

установите резистором R2 на плате У2 стрелку прибора <U> на отметку 1,0 В;

проверьте все остальные шкалы. Если погрешность будет больше допустимой на отдельных пределах, то необходимо проверить сопротивление резисторов R95—R98.

11. 2. 3. Если погрешность измерения U_CB при измерении параметра h₂iF4-1 больше допустимой, то подрегулировка производится следующим образом:

нажмите кнопку «h_2l£+1»;

включите контрольный вольтметр между зажимами «С» и «В», установите переключатель установки «1_Е (Д)> в положение 10, установите по контрольному вольтметру напряжение 3 В; установите резистором « ▼ и» на правой боковой стенке прибора стрелку прибора «и» на отметку 3 В:

нажмите кнопку « у»;

установите резистором R33 (в «р-п-р») или R32 (в «п-р-п») на плате У5 стрелку прибора вновь на отметку 3 В;

нажмите кнопку «h₂|jr+1» и проверьте все остальные шкалы. Если погрешность больше нормы на отдельных пределах, то необходимо проверить сопротивление резисторов R89—R91 н R94.

11 2. 4. Если погрешность измерения 1с при измерении ^сем: выше нормы, то необходима следующая подрегулировка:

нажмите кнопку

установите во внешней цепи при помощи схемы (рис. 14) Ir= 1 А;

установите при помощи резистора « тЬ;» на правой боковой стенке, стрелку прибора «I» на отметку 1 А:

нажмите кнопку « ▼ » п кнопку « ▼ (h_2[;i-+-l); Ь-.-» и. регулируя резистором R19 на плате У 5, стрелку отсчетного прибора вновь установите на копен шкалы;

нажмите кнопку        и проверьте остальные шкалы. Если

погрешность будет больше нормы на отдельных пределах, то необходимо проверить сопротивление резисторов R27—R31.

И. 2. 5. Если погрешность измерения 1_В при измерении U_B£wf выше нормы, то подрегулировка производится следующим образом:

нажмите кнопку «и_ВЕад(»;

установите при помощи схемы рпс. 14 во внешней цепи 1в=0,1 Л;

установите резистором « у1_в> на правой боковой стенке стрелку прибора на конец шкалы;

нажмите кнопку < v > и резистором R4 на плате У2 вновь установите стрелку отсчетного прибора на конец шкалы;

нажмите кнопку «и_ВКла/» ц проверьте все остальные шкалы.

Если погрешность будет больше нормы на отдельных шкалах, го необходимо проверить сопротивление резисторов R21—R26.

• 11. 2. 6. Если при проверке погрешность измерения (h₂ir+ 1) будет больше нормы, то необходимо проверить сопротивления резисторов R36—R46 и R9 на плате У2.

• 11. 2. 7. Если при проверке погрешность измерения будет больше нормы, то необходимо проверить резисторы R93, R94.

11. 2. 8. Если при проверке погрешность измерения ]_Сво будет больше нормы, то подрегулировка производится следующим образом:                                                  ч

подключите к прибору пульт с адаптером № 9;

подключите между выводами коллектора и базы адаптера R = 10 кОл±0,5%;

включите в клеммы «и_св» на задней стейке контрольный вольтметр;

нажмите кнопку «1_Сво>;

установите по контрольному вольтметру ручками установки (V)> U <=Ю В\

установите резистором «1о» на правой боковой стенке стрелку прибора на конец шкалы;

нажмите.кнопку « ▼»;

установите резистором R35 (для «р-п-р») или R34 (для «п*р-п») на плате У5 стрелку отсчетного прибора на конец шкалы;

проверьте все остальные шкалы- Если на отдельных шкалах погрешность будет больше нормы, то необходимо проверить сопротивление резисторов R5—R13.

II. 2. 9. После смены каких-либо элементов на платах проверьте прибор по всем пунктам в соответствии с разделом 13 и, если погрешности некоторых параметров больше нормы, проведите регулировку прибора, как указано выше.

• 11. 2. 10. В формуляр прибора должна быть «несена запись о распломбпровании прибора и его повторном пломбировании.

• 12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 12. 1. Общие указания.

Осмотр внутреннего и внешнего состояния монтажа и узлов прибора производится “после истечения гарантийного срока один раз в два года. Проверяется крепление узлов, состояние паек, контактов, качество работы переключателей, удаляются пыль и коррозия.

Зачищенные места покрываются консистентной смазкой типа ЦИАТИМ-201.

12 2- Порядок проведения профилактических работ: снимите верхнюю и нижнюю крышки и удалите пыль; освободите от крепления и выньте печатные платы;

промойте спиртом контакты переключателей и печатных плат, промывку производите мягкой кистью;

смажьте трущиеся части переключателей консистентной смазкой (типа ЦИЛТИМ-201).

• 13. ПОВЕРКА ПРИБОРА

• 13. 1. Вводная часть.

Настоящий раздел устанавливает методы и средства поверки измерителя Я2-42, находящегося в эксплуатации, на хранении и выпускаемою из ремонта.

Периодичность поверки — 12 месяцев.

13. 2. Операции и средства поверки.

При проведении поверки должны производиться операции, указанные в табл. 4, и применяться средства поверки, указанные в табл- 4 а-

Таблица 4

Номер пункта раздела поверки	Наименование операций, производимых при поверке	Поверяемые отметки	Допустимые значения погрешностей или предельные значения определяемых параметров	Средства поверки
				образцовые	вспомогательные
13. 4 а)	Внешний осмотр.
б)	Опробование.
г)	Определение пределов н основной погрешности установки напряжения на эмиттере при измерении			Вольтметр цифровой
		См. табл. 5	±2%	В7-23
д)	Определение пределов и основной погрешности установки напряжения на коллекторе при измерении 1Сво, Ices.			Вольтметр цифровой
		См. табл. 6	+2%	В7-23
ё)	Определение пределов и основной погрешности			Вольтметр
	установки напряжения на коллекторе при изме-			цифровой
	рении h2iE-H-	См. табл. 7	±4%	В7-23
ж)	Определение пределов н основной погрешности			Вольтметр	Источник посто-
	установки тока коллектора при измерении О с      Ls seat и тока эмиттера при измерении hajr+l.			цифровой	явного тока
				В7-23	55-29
		См. табл. 8	±4%	Катушки	Осциллограф
				эл. сопротивления	С1-65 илн С1-65А
				измерительные Р-321,
				Р-331

Продолжение табл. 4

поверки разрешается применять другие аналогичные приборы, обеспечивающие измерение параметров с требуемой точностью.

• 2. Образцовые (вспомогательные) средства поверки должны быть исправны и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

13. 3. Условия поверкй й подготовка к ней.

а) При проведении поверки прибора Л2-42 должны соблюдаться следующие условия:

температура окружающей среды 293±5 К ( + 20±5^вС); атмосферное давление 100±4 кПа (750± 30 мм рт. ст.); относительная влажность воздуха 65± 15%;

напряжение питания сети переменного тока частотой 50 Гц±1% и содержанием гармоник до 5% должно быть 220 В±2%.

И р и меча н и с. Допускается проведение поверки в условиях, реально существующих в лаборатории и отличающихся от указанных выше, если они не выходят за пределы рабочих условий, установленных на поверяемый прибор и на контрольно-измерительную аппаратуру, применяемую при поверке.

б) Представленные в поверку приборы ’должны быть полностью укомплектованы (кроме запасного имущества).

в) Предварительный самопрогрев поверяемого прибора и образцовых средств поверки должен производиться при номинальном напряжении питания, и длительность его должна соответствовать указанной в техническом документе, утвержденном в установленном порядке.

г) При работе с поверяемыми приборами, образцовыми и вспомогательными средствами поверки необходимо соблюдать требования, указанные в техническом документе.

13. 4. Проведение поверки.

а) Внешний осмотр.

При внешнем осмотре проверяют: отсутствие видимых механических повреждений;

возможность установки на нуль стрелок электроизмерительных приборов с помощью механических нуль-корректоров при выключенном питании;

легкость перемещения ручек настройки; четкость фиксации переключателей; наличие и номинал предохранителей.

б) Опробование-

Опробование производится согласно п. 10. 2. раздела ПОРЯДОК РАБОТЫ путем определения возможности установки на нуль стрелок измерительных приборов и возможности установок калибровок соответствующих измерителей.

Приборы, не удовлетворяющие данным требованиям, в поворку не принимаются.

в) Исходное состояние прибора при поверке.

При поверке прибора за исходное состояние прибора принимается:

установлена длительность импульса 100 мкС\

нажата кнопка «р-п-р>;

к прибору подключен кабель соединительный <2>;

переключатели и ручки установки режимов установлены в крайнее левое положение;

переключатели пределов измерения установлены в крайнее правое положение;

прибор включен и прогрет в течение 30 минут;

установлены на нуль стрелки отсчетных приборов;

произведена калибровка прибора.

г) Определение основной погрешности установки напряжения на эмиттере при измерении 1_Ево производится следующим образом:

нажмите кнопку «1ево»,’

включите образцовый вольтметр между зажимами «Е» и <В»;

установите по вольтметру <U> ручками установки « и_£В» напряжение 0,3 В на шкале 1. Погрешность определяется по формуле:

« = ^U-Vnp^06P- ^100%’             ⁽²⁾

где U — напряжение, измеренное внутренним вольтметром;

^обр. •—напряжение, измеренное образцовым вольтметром;

Unp. — значение данного предела.

Погрешность не должна превышать ±2%.

Проведите измерения на шкалах 1, 3, 10 В, проверяя три отметки на каждом пределе. Рекомендуемые значения проверяемых напряжений приведены в табл- 5.

Таблица 5

Шкала, В	1			3			10
	0,3	0,5	1	1	1,5	3	3	5	10

Установите ручки прибора в исходное состояние.

д) Определение основной погрешности установки напряжения на коллекторе при измерении \_Сво и Ices производится следующим образом:

нажмите кнопку «1сво»;

включите образцовый вольтметр между зажимами «С» и «В>; установите по вольтметру «и» ручками установки <U_CB (V)» напряжение 2 В (на шкале 3 В). Погрешность определяется по формуле (2) и не должна превышать ±2%;

повторите измерения при напряжении 3 В\

проведите измерения на шкалах 10, 30 и 100 В. Рекомендуемые

значения проверяемых напряжений приведены в табл. 6

Таблица б

Шкала, В	3		10			30			100
vCB. в	2	3	3	i 5 i	10	10	15	30	30	50 • loo

Установите ручки прибора в исходное состояние.

е) Определение основной погрешности установки напряжения на коллекторе при измерении (h₂|B-M) производится следующим образом:

нажмите кнопку <Ь₂|е-Ь 1>;

включите образцовый вольтметр между зажимами «С» и «В»; переключатель установки «1# (А)» установите в положение 10; установите по прибору       напряжение 2 В (па шкале 3 В).

Погрешность измерения подсчитывается по формуле (2) и нс должна превышать ±4%:

повторите измерения при напряжении 3 В;

повторите измерения па шкалах 10, 30 и 100 В. Рекомендовал-ные для проверки отметки приведены в табл. 7.

Таблица 7

Шкала. В	3		10			30			100
^св, В	2	3	3	5	10	10	15	30	30	50

Повторите измерения при длительности импульса коллекторного тока 30 мкс и 500 мкс;

установите ручки прибора в исходное состояние.

Примечания: 1. При переходе па длительности 30 и 500 мкс необходимо вловь установить пуль и калибровку прибора «U-.

2. Допускается при длительностях 30 и 500 мкс выборочно проверять по 2—3 отметки на каждой длительности.

ж) Определение основной погрешности установки 1_С при измерении       ^ВКм1 И Ь.: при измерении (h₂;t+l) производится

следующим образом:

соберите схему согласно рис. 14;

Источник •+■

Рис ft. Схема проверки 1с (Л2-42)

где С и Е —зажимы коллектора и эмиттера соответственно;

▲ I — гнезда контроля тока на задней стенке;

Ro6p. — образцовая катушка сопротивления;

U — образцовый вольтметр;

R — согласующий резистор.

нажмите кнопку <Uc_Ew/>;

установите по прибору «I» Ic ^в 0,1 А (на шкале 0,3 Д);

получите при нулевом напряжении внешнего источника на экране осциллографа устойчивое изображение импульса:

увеличивая напряжение внешнего источника, получите на экране осциллографа условное изображение скомпенсированного импульса, указанное на рис. 15.

Примечания: 1. При компенсации необходимо увеличить усиление осциллографа.

• 2. Для синхронизации осциллографа положительный стробирующий импульс выведен на клемму «СТРОБ», находящуюся на задней панели прибора.



Рис. /5: Осциллограмма скомпенсированного импульса (Л2-42)

Измерьте образцовым вольтметром напряжение внешнего источника в момент компенсации. Ток, протекающий по внешней цепи (1), будет равен

Погрешность измерения тока 1с определяется по формуле:

й= -Jf=d_-100%                 (4)

где 1пр. — значение установленного предела;

1с — ток, измеренный внутренним амперметром.

Погрешность не должна превышать ±4%.

Повторите измерения при токе 0,3 А.

Проверьте шкалы 1,3, 10, 30 А.

Примечание. Па шкале 30 А проверяются отметки 10 и 20 Л. Рекомеиту емые калибровочные сопротивления и величины напряжения внешнего источника приведены в табл. 8.

Таблица 8

Шкаля. А	0.3		1		3		10		30
1с, А	0.1	0.3	0.3	1	•	3	3	10	10	20
Ro6p., Ом	10	10	10	•	1	1	1	0.1	0.1	0,1
и, в	1	3	3	1	1	3	3	1	1	2

Повторите измерения при длительностях 30 мкс и 500 мкс-

Примечания: 1. При переходе на другую длительность необходимо установить нуль и откалибровать измеритель 1с.

2. Допускается при длительностях 30 мкс и 500 мкс проверять выборочно 2—3 отметки.

Верните ручки прибора в исходное состояние.

з) Определение основной погрешности установки 1в при измерении Uc£w/ и       производится следующим образом:

соберите схему, как указано на рис. 14, подключив на вход зажим «В» вместо «С>;

нажмите кнопку «Ь’_в£ла:»;

установите по прибору «1в; hgis+l» 1в=0,01 А (на шкале 0,03 Л);

получите при нулевом напряжении внешнего источника на экране осциллографа устойчивое изображение импульса;

увеличивая напряжение внешнего источника, получите на экране осциллографа изображение скомпенсированного импульса, указанное на рис. 15.

Примечание. При компенсации необходимо увеличить усиление осциллографа.

Измерьте образцовым вольтметром напряжение внешнего ис точника в момент компенсации и рассчитайте ток, протекающий по внешней цепи, по формуле (3).

Погрешность измерения 1_п подсчитывается по формуле:

Л= ЛбГ^100%’               ⁽⁵⁾

где I — ток, протекающий по внешней цепи;

1в — ток, измеренный внутренним амперметром;

1пр. — значение установленного предела.

Погрешность не должна превышать ±4%.

Повторите измерение на токе 0,03 А.

Проверьте пределы 0,1; 0,3; 1; 3 и 10 Л.

Примечание. На шкале 10 А проверяются отмотки 3 и 54.

Рекомендуемые образцовые сопротивления и величины напряжения внешнего источника приведены в табл. 9.

Таблица 9

Шкала, А	0,03		0.1		0,3		1		3		10
•в. 4	0,01	0,03	0,03	0,1	0,1	0,3	0,3	1	1	3	3	5
Ro6p., Ом	100	100	100	10	10	10	10	1	i	1	1	1
и. в	I	3	3	1	1	3	3	1	I	3	3	5

Повторите измерения при длительности 30 мкс и 500 мкс.

Примечания: I. При переходе на другую длительность необходимо установить нуль и откалибровать измеритель «!_и».

2. Допускается при длительности 30 мкс н 500 мкс проверять выборочно 2—3 отметки.

Верните ручки прибора в исходное состояние.

и) Определение основной погрешности измерений (h₂u?-t-l) производится следующим образом:

нажмите кнопку « ▼ »;

включите между гнездом «1—A U» и корпусом прибора внешний источник напряжения постоянного тока, УСТАНОВИВ ЕГО ВЫХОДНОЕ НАПРЯЖЕНИЕ РАВНЫМ НУЛЮ!

включите образцовый вольтметр между гнездом <2 —АП» и корпусом прибора;

установите переключатель «ЬггЕ-г 1» в положение 200 и по образцовому вольтметру внешним источником установите Ь^т = 6 В;

установите переключатель «hjiE-rl* в положение 100; 50; 20; 10; 5. При этом показания образцового вольтметра должны быть 3 В\ 1,5 В; 600 мВ; 300 мВ и 150 мВ соответственно с отклонением не превышающим ±2% от указанных величин;

отключите внешний источник и образцовый вольтметр; установите переключатель «ИгсЕ-Н» в положение 200;

нажмите кнопку «Ьгж-Ь 1» и включите внешний источник и образцовый вольтметр между гнездом <3—AU» и корпусом прибора;

установите по образцовому вольтметру внешним источником Г' = 6 В;

подключите образцовый вольтметр между гнездом <4—AU> и корпусом прибора. Вольтметр должен показать и» 1,2 В с отклонением, не превышающим ±2%;

отключите источник питания и образцовый вольтметр;

включите между выводами «Е» и «В» резистор R=1 Ол±20%.* установите переключатель «Ihie+I» в положение 10;

установите ручкой установки «1_Е (А)» и ручкой « ▼ (Й₂₁е + 1); стрелку прибора «1_в; h_2lj? +1» на конец шкалы;

установите переключатель «h_2JE+l» в положение 5. Стрелка отсчетного прибора должна показать цифру 5 по верхней шкале прибора <Ы; 112ie-F-1» с погрешностью ±3%, отнесенной к конечному значению данной шкалы;

верните ручки в исходное состояние-

к) Определение основной погрешности измерения V_CEMt и Г’вем? производится следующим образом:

подключите к прибору пульт с адаптером № 9;

нажмите кнопку

подключите к выводам эмиттера и базы магазин сопротивлений, на котором установлено R = 0, и закройте крышку блокировки;

установите переключатель (V)» в положение 0,3; установите 1_П“0,03 Л;

установите магазином сопротивлений по прибору «и»    =

= 0,1 В. Погрешность, отнесенная к конечному значению шкалы, не должна превышать ±5%. Погрешность рассчитывается по формуле:

⁶⁼ ЧУ '^100%-               <⁶⁾

где U_4a, — показания прибора;

In — установленный ток базы;

Rm — сопротивление, установленное на магазине:

пр— значение установленного предела.

Повторите измерение при других значениях сопротивления.

Рекомендованные отметки и значения сопротивления приведены в табл. 10.

Таблица 10

Шкала им(. в	0,3			1.0			3,0			10
Поверяемая отметка шкалы	0.1	0,15	0,3	0,3	0,6	1	I	1.5	3	3	6	10
R, Ом	3,3	5	10	10	20	33,3	33,3	50	100	100	200	333

Примечания: 1. При измерении следует учитывать истинное значение тока Id, которое было определено при поверке п. 3.).

2. При изменении сопротивления магазина следует контролировать 1в и, при небходимости, производить подрегулировку.

• 3. Допускается вместо магазина использовать заранее подобранные резисторы с погрешностью ±0,5%.

Повторите измерения при длительностях импульса 30 и 500 мкс.

Примечание. При переходе иа другую длительность измерители U_(flt и 1_в должны быть установлены на нуль и откалиброваны.

Верните ручки прибора в исходное состояние.

л) Определение основной погрешности измерения 1сво, Ices, Iebo производится следующим образом:

подключите к прибору пульт с адаптером № 9;

подключите между выводами коллектора и базы адаптера R= 10 ЛЮл<±0,5% и закройте крышку блокировки;

включите в клеммы «и_св» на задней панели образцовый вольтметр;

нажмите кнопку «1сво»;

установите по прибору «I» ручками установки «и_св (V)» ток 1 = 1 мкА. Отсчитайте ’по образцовому вольтметру напряжение. Погрешность подсчитывается по формуле (7) и не должна превышать ±5% по отношению к конечному значению рабочей части шкалы.

где 1сво — ток, измеренный прибором;

Усв — установленное напряжение;

R— сопротивление, включенное между выводами коллектора и базы;

1сво пред.—значение установленного предела на переключателе «I (рА)».

Повторите измерения на других отметках Рекомендованные значения сопротивления и напряжения указаны в табл. 11.

Таблица 11

Шкала Iqво* ^мк^           3

Поверяемая отметка шкалы	1	3	3	10	10	30
R, кОм	10000	юно	1000	1000	1000	1000
UСВ' в	10	3	3	10	10	30

Продолжение табл. 11

Шкала 1(^В0’ мкА	100		300		1.	103	3-10»
Поверяемая отметка шкалы	30	100	100	300	300	10»	10»	310»
R. кОм	1000	100	100	100	100	10	10	10
Vcb'B	30	10	10	30	30	10	10	30

Продолжение табл. 11

Шкала ^сво'	110*		310*
Поверяемая отметка шкалы	310»	10*	10*	310*
R. кОм	10	1	1	0,1
>ч--"-------- Ь’св, Я	30	10	10	3

• 1.  Допускается использование сопротивлений, отличающихся по номиналу от приведенных в табл. II.

• 2. Допускается внешний вольтметр нс включать, используя внутренний вольтметр U с учетом истинного значения, полученного при проверке по п. д’).

13. 5. Оформление результатов поверки.

а) Положительные результаты оформляются выдачей свидетельства о поверке установленной формы и, в случае необходимости, записью результатов поверки в формуляре, заверенной подписью поверителя и оттиском поверительного клейма.

б) Если при проведении поверки прибора Л2-42 его параметры не соответствуют нормам, указанным в техническом описании, или будут обнаружены механические или электрические неисправности, то в этом случае считается, что прибор прошел поверку с отрицательными результатами, и делается запись в формуляре о непригодности прибора как средства измерения.

• 14. КОНСЕРВАЦИЯ

Конструкция прибора, примененные материалы с защитным лакокрасочным и гальваническим покрытием обеспечивают сохранность всех основных блоков. Однако перед установкой на длительное хранение (на срок более 6 месяцев) прибор в картонной коробке должен быть помещен в чехол из полиэтиленовой пленки, который герметизируется зашиванием методом сварки или оплав-ки. Внутри чехла размешается селикагель ие менее 600 гр (не более чем за час до упаковки прибора)- Постановка прибора на длительное хранение должна быть отражена соответствующей записью в формуляре.

• 15. ПРАВИЛА ХРАНЕНИЯ

Измеритель параметров мощных транзисторов Л2-42 являетсч сложным радиотехническим устройством, требующим аккуратного обращения и ухода в процессе эксплуатации, транспортирования и хранения на складах.

Измеритель, поступающий на склад предприятия и предназначенный для эксплуатации не более чем через 6 месяцев со дня поступления, может храниться в транспортном ящике.

Измеритель может храниться в капитальных отапливаемых помещениях (температура окружающего воздуха от 278 К до 303 К ( + 5°С ЬЗО’С), относительная влажность до 80%) или в капитальных неотапливаемых помещениях (температура окружающего воздуха от 233 К до 303 К (—40°С h30°C), относительная влажность до 95%).

В помещениях для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. Срок длительного хранения в капитальных отапливаемых помещениях — 5 лет. Срок длительного хранения в капитальных неотапливаемых , помещениях — 3 года.

*62

U. ТРАНСПОРТИРОВАНИЕ

Транспортирование прибора может осуществляться всеми йи-дами транспорта. При транспортировании самолетом измеритель • должен быть размещен в герметизированном отсеке- Транспорти-7 рование производится в упакованном виде. Упаковка производит-л ся в соответствии с разделом 6 ТО-

f Транспортирование может производиться при температуре ок-К ружающей среды от 223 К до 333 К (—50°С--Ь6О°С).

В процессе транспортирования должна быть предусмотрена защита от прямого попадания атмосферных осадков и пыли.

ПРИЛОЖЕНИЯ

Приложение ПЛАНЫ РАЗМЕЩЕНИЯ

ОСНОВНЫХ ЭЛЕКТРИЧЕСКИХ ЭЛЕМЕНТОВ

hUn

Рис 1 Яид на шасси сверху (Л2-42)

Рис. 2. Вид на шасси снизу (/12-42]

Приложение 2 ТАБЛИЦЫ НАМОТОЧНЫХ ДАННЫХ ТРАНСФОРМАТОРОВ

Трансформатор ТрЗ

ШЛ 25X40 4.700.519

Таблица 1

Номера выводов	Количество витков	Диаметр провода, мм	Напряжение холостого хода, В	Примечание
1-2	690	0,63
7		Экран
3—4	66	1,18	21
11—12	46	1.0	15
12—13	21	1.0	6,7
13—14	21	1.0	6,7
14—15	21	1.0	6,7
15-16	21	1.0	6,7
16—5	16,5	0,56	5,1
5—17	16,5	0,56	5,1
17-6	16,5	0,56	5,1
21—22	66	0,56	21
23—24	132	0,2	42
25-26	53	0,2	17
31—32	53	0,224	17
33—34	63	0.28	20
37-27	26,5	0,28	8,3
35-36	28	0,56	9

Примечания: 1. Ток холостого хода трансформатора обмотки 1—2 при напряжении сети 220 В ие должен превышать 200 мА.

• 2. Допускается отклонение напряжений от указанных в таблице не более чем на ±3%.

• 3. Все обмоткн выполнены проводом ПЭВ-2.

Трансформаторы Tpl, Тр2

ШЛ8Х12.5 4.720.074

Таблица 3

Номер	Количество	Сопротивление	Примечание
вывода	витков	обмотки, Ом
1—2	1000	70±20	Намотка рядовая
3—4	1000	70±20	двойным проводом

Примечание. Обмотки выполнены проводом ПЭВ-2 диаметром 0,14 мм

Приложение 4

ТАБЛИЦА СИМВОЛОВ И СОКРАЩЕНИЙ

Измерение

Контроль

Калибровка

Г рубо

Плавно

Длительность импульса

Установка нуля

Измеряемый транзистор

Усилитель постоянного

тока

Приложение 5

ТАБЛИЦА СРАБАТЫВАНИЯ РЕЛЕ

Параметр

У1

У2

У5

Уб

У7

Р1

Р2

Р1

Р2

Р1

Р2

РЗ

Р4

Р5

Р6

Р7

Р8

Р9

РЮ

Р1

Р2

РЗ

Р4

Р1

Р2

РЗ

Р4

Р1

Р2

1. Измерение (hsix+O

Ч-

■

+

2. Калибровка (hjfx+l)

+

+

+

+

3. Измерение Ucj,ef

+

+

+

4. Измерение 5. Измерение 1сво

+

+

• j f

+

+

+

б. Измерение 1хво

+

+

if

+

7. Измерение Icjts 8. Калибровка

+

+

+

+

f. i

+

+

+

+

+

9. Калибровка 10. р-п-р 11. п-р-п

+

+

+

+

+

+

+

4-

+

+.

+

Приложение 6 КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ

Карточка отзыва потребителя возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибора

• 1. Тип прибора __________________________________________

• 2. Заводской номер прибора _____________________________

• 3. Дата выпуска _______________

• 4. Получатель и дата получения прибора _________________

Z                                                                                                                                                                                                                                                                                                  ________________________

• 5. В каком состоянии прибор поступил к Вам: были ли за

мечены какие-либо дефекты по причине некачественной упаковки или изготовления_______

• 6. Когда и какой ремонт или регулировку потребовалось

производить за время работы прибора __

• 7. Какие элементы приходилось заменять _________________

• 8. Результаты проверки технических характеристик прибора и соответствие их паспортным данным____

• 9. Предъявлялись ли рекламации поставщику (указать помер и дату предъявления) ___________________________

• 10. Сколько времени работал прибор до первого отказа (в часах). _____________________________________________________________

• 11. Насколько удобно работать с прибором в условиях Вашего предприятия __

• 12. Ваши пожелания о направлениях дальнейшего совершен' ствоваиия (модернизации) прибора __________________

• 13. Сколько времени прибор наработал (суммарное время в часах) с момента его получения до заполнения карточки отзыва

  Подпись: *__

  198___г.

2. Адрес предприятия-изготовителя: г. Москва, 105523, п/я Г-4953.

Приложение 6

КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ

Карточка отзыва потребителя возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибора

• 1. Тип прибора__________

• 2. Заводской номер прибора________

• 3. Дата выпуска__

• 4. Получатель и дата получения прибора _________________

• 5. В каком состоянии прибор поступил к Вам: были ли замечены какие-либо дефекты по причине некачественной

упаковки или изготовления __________________________

• 6. Когда и какой ремонт или регулировку потребовалось

производить за время работы прибора ___

• 7. Какие элементы приходилось заменять____

• 8. Результаты проверки технических характеристик прибора

и соответствие их паспортным данным___

• 9. Предъявлялись ли рекламации поставщику (указать помер и дату предъявления) _____

• 10. Сколько времени работал прибор до первого отказа (в часах) ___

• 11. Насколько удобно работать с прибором в условиях Вашего предприятия _________________________________

• 12. Ваши пожелания о направлениях дальнейшего совершенствования (модернизации) прибора ______

• 13. Сколько времени прибор наработал (суммарное время в часах) с момента его получения до заполнения карточ

ки отзыва _______________________

Подпись: <__»__198___г.

2. Адрес предприятия-изготовителя: г. Москва, 105523, п/я Г-4953.

ВНИМАНИЕ!

В данной партии измерителей Л2-42 клемма го заземления расположена не на задней панели, как указано в п. 4.20 «Конструкция», а на передней панели измерителя.

Приложение 7

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

н схеме электрической принципиальной и соединений (пульта)

(Рис. 1. Приложение 8)

>                                                                         Таблица /

Поз. обозначение	Наименование	Кол.	Примечание
R1	I Резистор ОМЛТ-О.5'1,5 к0л±10%
	ОЖО.467.107 ТУ	1
R2	Резистор ОМЯТ-1-100 Ож±Ю%
	ОЖО.467.107 ТУ	1
Cl	Конденсатор K50-6-I-50 В-10 мкФ
	ОЖО.464.107 ТУ	1
С2	»       К50-6-11-16В 500 мкФ
	ОЖО.464.107 ТУ	1
Я В1	Микропереключатель МП9
•л	ОЮО 360.007 ТУ	1
Гн!..Tut	Гнездо ОСТ4. ГО.364.004	4
•и	Диод полупроводниковый
j /А*	Д220 СМ3.362.0Ю ТУ	1
	Д237А TP3.362.02l ТУ	1
fe да	Д220 CM3.362.0I0 ТУ	1
Д4	Д22О CM3.362.0I0 ТУ	1
| да	Д220 СМ3.362.010 ТУ	1
л	Реле электромагнитное
PI	РЭС-22 РХ0.450.006ТУ РС4.523.023-07	I
Р2	РЭС-22 РХ0.450.006ТУ РС4.523.023-09	I
РЗ	РЭС-22 РХ0.450.006ТУ РС4 523.023-07	1
Р4	Реле 4.500.001	1
У1	Измеритель параметров мощных транзн-
	сторов Л2-42	1
У2	Пульт Л2-42	1
УЗ	Сменные адаптеры
	Адаптер № 1 3.656.060	1
Ш1	Вилка РП10-11 ГЕ0.364.004 ТУ	1
Э1	Панель 6 180.289	1
1	Адаптер № 2 3.656.060-01	1
Ш1	Вилка РП10-11 ГЕ0.364 004 ТУ	1

Продолжение табл. 1

Поз. обозначение	Наименование	Кол.	Примечание
Э1	Панель 6.180.289-01	1
	Адаптер № 3 3.656.060-02	1
Ш1	Вилка РП 10-11 ГЕ0.364.004 ТУ	1
Э1	Панель 6 180.289-02	1
	Адаптер № 4 3.656.060-03	I
Ш1	Вилка РП 10-11 ГЕ0.364.004 ТУ	1
Э1	Панель 6.180.289-03	1
	Адаптер № 5 3.656.062	1
Ш1	Вилка РП 10-11 ГЕО .364.004 ТУ	1
Э1	Колодка 5.283.883	1
	Адаптер № 6 3.656.062-01	1
И11	Вилка РП 10-11 ГЕ0.364.004 ТУ	1
Э1	Колодка 5.283.884	1
	Адаптер № 7 3.656.061	I
пи	Вилка РП 10-11 ГЕ0.364.004 ТУ	1
Э1	Колодка 5.283.885	1
	Адаптер № 8 3.656. 061-01	1
Ш1	Вилка РП 10-11 ГЕ0.364.004 ТУ	1
Э1	Колодка 5.283.885-0!	1
	Адаптер № 9 3.656.061-02	1
Ш1	Вилка РП 10-11 ГЕО.364.004 ТУ	1
Э1	Колодка 5.283.885-02	i

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

к измерителю параметров мощных транзисторов Л2-42 (Рис. 2. Приложение 8)

Таблица 2

Поз. обозначение	Наименование		Кол	Примечание
R1	Резистор ППБ ОЖО.468.512 ТУ Резисторы С2-13 ОЖ0 467.036 ТУ Резисторы ОМЛТ ОЖ0.467.Ю7 ТУ Резисторы СП ОЖ0.468 084 ТУ Резисторы C5-I6 В ОЖ0.467.513 ТУ Резистор С2-13-0,25-1 Ол±1%-В		1
R2	»	С2-13-0,25-10 Ох±1 %-В	1
• R3	»	С2-13-0,25-100 Ол±1%-В	1
1 R4	»	С2-13-0,25-1 хОж±1%-В	1
i R5	»	С2-13-0.25-14.9 кОл±1% -В	1
R(>	»	С2-13-0,25-3.32 хО.«±1%-В	1
R7		С2-13-0,25-1,02 хОя±1%-В	1
г №	>	С2-13 0.25-3.01 Ож±1%-В	1
г R9	»	С2-13-0,25-100 Ож±1%-В	1
[   R10	»	С2-13-0,25-30,1 Ож±1%-В	1
RI1	»	С2-13-0,25-10 0л±1%-В	1
R12		С2-13-0.25-3.01 Одх±1%-В	1
R13	>	C2-I3-0.25-1 0л±1%-В	1
! RI4	»	ППБ-2А-10 кОл1±Ю%	1
' RI5		11СП-Ы-А-10кОж±20% ВС-2-20	1
iRIG, R17	»	ПСП-1-1-А-2.2 кОд±20% ВС-2-20	<»
I.RI8... N20	»	11СП-1-1 -А-4,7 кОм±%)% ВС-2-20	3
R2I	»	C2-I3-0,25-33,2 Олс±0.5%В	1
R22	X	С2-13-0,25-10 Ол±0,5%-В	1
R23	»	С2-13-0,25-3,32 О.и±0,5% -В	1
R24	»	С2-13-0.25-1 Ол±0,5%-В	1
>   R25	»	С5-16В 1 от О.ЗЗОл±1%	1
R26	»	С5-16В 1 вт 0,1 Ож±1%	1
R27	»	С2-13-0,25-10 а«±0.5%-В	1
R28	»	С2-13-0.25-3.01 Ол<±0.5%В	1

Поз. обозначение	Наименование		Кол.	Примечание
R29	Резистор С2-13-0,25-1 Ол±0,5%-В		1
R30	»	С5-16В-! иг 0,3 Ом±\ %	1
R31	»	C5-16B-I вт 0,1 Ол±|%	1
R32	»	С2-13-0,25-10 Ол<±1%-В	1
R33		С2-13-0,25-3,61 О.и±0.5%-В	1
R34	»	С2-13-0.25-1,2 Ол±0,5%-В	1
R35	»	C5-16B-I вт 0.39 Ол± 1 %	1
R36, R37	»	C2-13-0.25-I80 Ол±0,5% В	2
R38	>	С2-13-0,25-361 Ож±0,5%-В	I
R39	»	С2-13-0,25-180 О.и±0,5%-В	1
R40	»	С2-13-0,25-316 О.ч±0.5%-В	1
R4I	»	С2-13-0,25-252 Ол±0,5%-В	1
R42	»	С2-13-0,25-316 Ол±0.5%-В	1
R43	»	С2-13-0,25-180 Ол!±0,5%-В	1
R44	>	С2-13-0.25-361 О.и±0,5%-В	1
R45, R46	»	С2-13 ().25-180Ол<±0,5%-В	2
R47... R49	»	I1CI1-I-I-А-2,2 кОл(±20% ВС-2-20	3
R50	»	ОМ Л Т-0,5-220 Ол±10%	1
R5I	»	ОМЛТ-0,25-39 Ом±10%	1
R52		ОМЛТ-0,25-13Ол±5%	1
R53	>	С2-13-0.25-3,97 O,v±l%-IJ	1
R54	»	С2-13-0,25-1,33 Ол<±1%-В	1
R55	»	С5-16В-1 вт 0,39Ол±1%	1
R56	»	C5-I6B-1 вт 0,1 Оя±1%	1
R57	»	ОМЛТ-0,5-220 Ол±Ю%	1
R58	»	ОМЛТ-0,5-39 Ол<±!0%	1
R59	»	ОМЛТ-0,5-100 Оя±Ю%	1
R60	»	ОМЛТ-0,5-33 Ом± 10%           1 I

Поз. обозначение	Наименование		Кол.	Примечание
R61	Резистор ОМЛТ-0,5-10 Ож± 10%		1
R62	»	С2-13-0,25-2,8 Ож-Ы%-В	I
!    R63	»	С2-13-0,25-1 Ож±0,5%-В	1
г R64..R66	»	11СП-1-1-А-2,2«Ол<±20% ВС-2-20	3
R67	»	ПСП-Ы-А-! кОж±20%   ВС-2-20	1
i ‘ R68. R69	»	ОМЛТ-О,25-100 Ож±Ю%	2
R70	»	ОМЛТ-0,25-620 Ож±5%	1
!    R71	»	ОМЛТ-0,25-100 Ож±Ю%	1
[,R72... R74	»	ОМЛТ-0,25-620 Ож±5%	3
Е R75	9	ОМЛТ-0,25-100 Ож±Ю%	1
[t R76... R78	9	ОМЛТ-0,25-620 Ож±5%	3
i R79	»	11СП- [• 1 - А-1.5 кОж±20 % ВС-2-20	1
к R80	>	ОМЛТ-0,25-820 Ож±5%	1
| R81	>	ОМЛТ-0,25-1 кОм±5%	1
I R82	>	ОМЛТ-О,25-820 Ож±5%	1
В R83... R88	»	ОМЛТ-0,25-1 *Ож±5%	6
|  R89	>	С2-13-0,25-69,8 кОж±0,5%-В	1
L R9°	»	С2-13-0,25-200 хО.ч±0,5%-В	1
R91	>	С2-13-0,25-698 «Ож±0,5 % • В	1
F R92		ОМЛТ-0,25-20 кОл±Ю%	!
t R93	»	С2-13-0,25-6,98 яОж±0,5%-В	1
J R94, R95	>	С2-13-0,25-20 кОж±0,5%-В“	2
I R96	»	С2-13-0,25-89,8 /сОж±0,5%-В	1
|  R97	»	С2-13-0,25-291 *Ож-±0,5%-В	1
F R98	9	С2-13-0,25-988 кОж±0,5%-В	1
f R"	>	I ГСП-1-1 • А-470 О л ±20%  ВС-2-20	1
LR100, RI01	»	ОМЛТ-0,25-360 Ол±5%	2
R102	9	ОМЛТ-0,5-100 кОж±Ю%	1

»

-0,1

Поз. обозначение	Наименование		Кол.	Примечание
	Конденсаторы К50-20 ОЖО.464.120 ТУ Конденсаторы К50-ЗБ ОЖО.464.042 ТУ Конденсатор БМ2 ОЖО.462.047 ТУ
С1	Конденсатор К50-ЗБ-160-200 мкФ		1
С2...С6	9	К50-ЗБ-100-200 мкФ	5	Параллельно 1000 мкФ
С7	9	К60-ЗБ-160-50 мкФ	1
С8	»	К50-ЗБ-160-200 мкФ	1
С9	»	К50-20-50-2000 мкФ	1
CIO	»	К.30-20-50-2000 мкФ	1
СП*	»	БМ-2 300-1000 лФ±10%	I	Ставится по надобности
BI В2	Блок переключателя 3.602 181 »               3.602.182		1 1
вз	Переключатели ПГМ ГВО.360.001 ТУ Переключа гель ПГМ-5П211-1 П-1		I
В4	*	ПГМ-10П2П-1Х-2	1
В5	»	ПГМ-10П31ЫХ-3	1
В(>	»	Г1ГМ-5П4Н-У1П-3	1
В7	»	ПГМ-5П6Н-УП1-5	1
В8	»	ПГМ-10П1Н-1Х-1	1
В9	»	ПГМ-ЗПЗН-И-1	1
В10	>	ПГМ-11ПЗН-Х-5	1
В11	»	ПГМ-5П2Н-1П-1	1
В12	>	ПГМ-11ПЗН-Х-5	1
В13	»	ПГМ-5П2Н-УШ-1	1
В14	Тумблер	ТП1-2 УС0.360.049 ТУ	1
Гн1... Гн7	Гнездо ОСТ4.ГО.364.004		7

Поз. обозначение	Наименование	Кол.	Примечание
	Д11 ОД ПОЛ у п роподип ковы и
Д1	Д237А ТР3.362.021 ТУ	1
, Д2	2Д201Б УЖ0.321.064 ТУ	1
; дз	2Д201Г УЖ0.321.064 ТУ	1
Д4	2Д2О1Б УЖ0.321.064 ТУ	1
Д5...Д7	Д237А TP3.362.02I ТУ	3
Г ИП1 ИП2	Прибор М1690А-26 ТУ25-04/ОПБ 533.360/74 Прибор MI690A 27 ТУ25-04/ОПБ 533.360/74	! 1
? ИПЗ	Прибор М1690А-25 ТУ25-04/ОПБ 533.360/74	1
ИГ14	Счетчик ЭСВ-2,5-12,6-1 ФШ0.281.008 ТУ	1
I Кп. I	Зажим контактный 23К2п-ч ОСТ4 Г0.483.002	1
L. 2. Кл. 3	Зажим контактный 23К2п-ч ОСТ4 Г0.483.002	2
1 Кл. 4	Зажим контактный 23К2п-ч ОСТ4 Г0.483.002	1
|н 1, Кн 2	Кнопка малогабаритная КМ 2-1 0100.360.011 ТУ	2
Ini... Л13	Лампа СМИ 6-80-2 ТУ 16-535.887-74	13
Г Пр!	Предохранитель ВПЫ-ЗА 0100.480.003ТУ	1
Г Пр2	Предохранитель ВПЫ-1А      »	1
| Р1. Р2	Реле РЭС-22 РХ0.450.006 ТУ РС4.523.023-09	2
ВТ1...Т7	Транзистор 2Т803А ГеЗ.365.008 ТУ	7
|;Т8.. Т10	Транзистор 2Т808А ГеЗ.365.004 ТУ	3
КТр1,Тр2	Трансформатор импульсный 4.720.074	2
| Тр3	Трансформатор 4.700.519	1
|; Тр4	Трансформатор 4.700.520	1

Поз. обозначение	Наименование	Кол.	Примечание
У1	Плата 3.661.826	1
У2	Плата 3.661.825	1
УЗ	Плата 3.661.824	1
У4	Плата 2.211.029	1
УЗ	Плата 3.661.828	1
Уб	Плата 3.661.827	1
У7	Плата 3.661.829	1
Ш1... Ш7	Розетка РПН-3-6к ОЮО.364.011 ТУ	7
Ш8	Розетка РП10-11 «3> ГЕ0.364.004 ТУ	1
Ш9	Вилка ВД-1 га0.364.003 ТУ	1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ

(Рис. 3. Приложение 8)

Таблица 3

I

Н

Поз. обозначение	Наименование		Кол.	Примечание
R1	Резисторы ОМЛТ ОЖО.467.107 ТУ Резисторы С2-13 ОЖО.467.036 ТУ Резисторы СП5-14 ОЖО.468.509 ТУ Резистор ОМЛТ-0,25*33/сОл±Ю%		1
R2	»	ОМЛТ-0,25-20 кОм±5%	1
R3	>	ОМЛТ-0,25-7,5 *Ол±5%	1
R4	»	ОМЛТ-0,25-9,1 кОм±5%	I
R5	»	ОМЛТ-0,25-1,2 хОл±Ю%	1
R6	>	ОМЛТ-0,25-200 Ом±5Ч)	1
R7	»	ОМ Л Т-0,25-5,6 /сОл<±10%	1
R8	»	ОМЛТ-0,25-1,6 кОм±Ь%	1
R9	»	ОМЛТ-0,25-1,2 кО.и±10%	1
R10	»	ОМЛТ-0,25-2,2 кОл±Ю%	1
R11	*	ОМЛТ-0,25-3 иОл±5%	1
R12	>	ОМЛТ-0,25-220 Ол<±10%	1
R13	»	ОМЛТ-0,5-220 Ojm±10%	1
R14	»	ОМЛТ-0,25-2 кОм±5%	1
R15	»	ОМЛТ-0,25-200 Ож±5%	1
R1G	»	ОМЛТ-0,25-6,2 кОм±5%	1
R17 <	»	ОМЛТ-0,25-510 Ол±5%	I
RI8	»	ОМЛТ-0,25-1,2 /сОл±10%	1
' R19	»	ОМЛТ-0,25-G, 8 кОм±Ю%	1
?Я20, R21	»	ОМЛТ-0,25-6,2 кОл±5%	2
R22	»	ОМЛТ-0,25-100 Ом±10%	1
R23	>	ОМЛТ-0,25-10/сОл±Ю%	1
R24	»	ОМЛТ-0,25-510 Ол±5%	1
R25, R26	»	ОМ Л Т-0,25-100 Ол±Ю%	2
R27	>	ОМЛТ-0,25-1 МОж±Ю%	1
R28	»	ОМЛТ-0,25-2 иО/и±5%	1

Поэ. обозначение	Наименование		Кол.	Примечание
R29	Резисто|	ОМЛТ-0,25-20 кОм±5«я	1
R30	>	ОМЛТ-0,25-100 кОж±|0%	1
R31	»	ОМЛТ-0,25-10 хОл±Ю%	1
R32	»	ОМЛТ-0,25-20 кОм±5%	1
R33	»	ОМЛТ-0,25-390 Ож± 10%	1
R34	»	ОМЛТ-0,25-20кОл±5%	1
R35	»	ОМЛТ-0,25-680 Ож±10%	1
R36	>	С2-13-0,25-30,1 хОж±1%-В	1
R37	>	ОМЛТ-0,25-1 М0ж±Ю%	1
R38	»	ОМЛТ-0,25-20 к0л±5%	1
R39	»	ОМЛТ-0,25-620 Ом±5%	1
R40	»	ОМЛТ-0,25-2,7 кОм± 10%	1
R4I	»	ОМЛТ-0,25-30 нОж±5%	1
R42	»	ОМЛТ-0,25-100 Ож±10%	1
R43	»	ОМЛТ-0,25-12 кОм± 10%	1
R44	»	ОМЛТ-0,25-1 хОл±Ю%	1
R45 R46 R49	» » »	ОМЛТ-0.25-20 кОх±5% ОМЛТ-0.25-5Ю Ол±5% ОМЛТ-0,25-12 кОл±Ю%	1 1 1
R50 R51 R52. R53 R54*	» » » »	ОМЛТ-0,25-1,8      10% ОМЛТ-0,25-3 кОл±5% ОМЛТ-0,5-680 Оя±Ю% ОМЛТ-0,25-1,5 нОл±5%	1 1 2 1	Ставится ре-
				зистор по мере надобности из ряда 2 кОм, 2.7 кОм
С1 С2 СЗ... Сб С7 С8 С9	Конденсаторы КМ-6 ОЖ0.460.061 ТУ Конденсаторы К50-6 ОЖО.464.107 ТУ Конденсаторы К73П-3 ОЖО.461.029 ТУ Конденсатор К50-6-П-10 В-200 мкФ >     К50-6-П-ЮВ-200 мкФ »      K50-6-I1-6,ЗВ-200 мкФ »    КМ-6-М47-130 лФ±10% »     К50-6-П-6,ЗВ-200 мкФ >     КМ-6-М47-130 лФ±10% 1		1 1 4 1 1 1

Поз. Ьбозна-	Наименование	Кол.	Примечание
чение
сю	Конденсатор К50-6-П-6,ЗВ-200 лкФ	1
[ СИ	»   КМ-6-М47-130 пФ± 10%	1
1. С12	»   К50-6-1-10В-100хкФ	1
[ С13	»   КМ-6-М1500-1000 лФ±10%	1
С14, С15	»   КМ-6-Н90-1 мкФ	2
L С16	»   К73П-3-0.1 лкФ±20%	1
L С17	»   КМ-6-М750-510 лФ±10%	1
С18	»   КМ-6-Н90-1 мкФ	1
1 С19	»   КМ-6-М1500-1800 лФ±10%	1
КО, С21	»   КМ-6-Н90-1 мкФ	2
ИЗ, С24	»   КМ-6-Н90-0.033 мкФ	2
	Диод полупроводниковый
| Д*	2С147А СМ3.362.805 ТУ	1
| Д2	Д814В СМ3.362.012 ТУ Микросхема	1
[ MCI	140УД1А бКО.347.004 ТУ	1
I МС2	101КТ1В И63.365.003 ТУ	1
Ьсз. МС4	140УД1А бКО.347.004 ТУ	2
1 МСЗ	101КТ1В И63.365.003 ТУ	1
1 МС6	218ГГ1 6К0.347.032 ТУ	1
f Pl, Р2	Реле 4.500.001	2
	Транзистор
Lri... Т7	2Т312Б ЖК3.365.143 ТУ	7
I Т8	2П303В Ц23.365.003 ТУ	1
Кто... Т11	2Т312В ЖК3.365.143 ТУ	3
[' Тр1	Трансформатор импульсный МИТ-4В ИЮ0.472.004 ТУ	1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ У2

	(Рис. 4. Приложение 8)		Таблица 1
Поз. обозначение	Наименование	Кол.	Примечание
	Резисторы ОМЛТ ОЖ0.467.Ю7 ТУ Резисторы С2-13 ОЖО.467.036 ТУ Резисторы СП5-14 ОЖ0.468.509 ТУ
R1	Резистор ОМЛТ 0,5-8,2 кОл<±10%	1
R2	»    переменный СП5-14-2,2 кОм	1
R3	>   ОМЛТ-О,25-51 О,и±5%	1
R4	» переменный СП5-14-220 Ом	I
R5, R6	»   ОМ Л Т-0,25-2 кО.и±5%	2
R7	» ОМЛТ-О,25-51 0м±5%	1
R8	»   ОМЛ Т-0,25-10 кО.и± 5 %	1
R9	»   С2-13-0,25-481 Он±1%-В	1
RIO, R11	>   ОМЛТ-О,5-680 Ом± 10%	2
R12	»   ОМЛТ-О,25-270 Ом± 10 %	1
С1	Конденсатор КМ-6-Н90-1 мкФ ОЖО.460.061 ТУ	1
С2	»   К50-6-П-16В-200 мкФ ОЖ0-464.107 ТУ	1
Д1, Д2	Диод полупроводниковый Д220 СМ3.362.010 ТУ	2
ДЗ	2Д103А ТТ3.362.060 ТУ	1
Д4... Д6	Д220 СМ3.362.010 ТУ	3
Д7	2Д103А ТТ3.362.060 ТУ	1
Д8. Д9	Д220 СМ3.362.010 ТУ	2
ДЮ	2Д103А ТТ3.362.060 ТУ	1
Д11...Д13	Д220 СМ3.362.010 ТУ	3
Д14	2С147А СМ3.362.805 ТУ	1	♦

Микросхема

201НТ2 У ПО.308.003 ТУ

101 КТ 1А И63.365.003 ТУ

Роле РЭС-9 РС0.452.045 ТУ

РС4.529.029-09

Реле 4.500 001

Реле РЭС-9 РС0.452.045 ТУ

РС4.529.029-09

Трансформатор импульсный МИТ-4В

ИЮ0.472.004 ТУ

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ УЗ

(Рис. 5. Приложение 7)

Таблица 5

Поз. обозначение	Наименование		Кол.	Примечание
R1	Резисторы ОМЛТ ОЖО.467.107 ТУ Резисторы C2-I3 ОЖО.467.036 ТУ Резисторы ОМЛТ-0,25-36 хОа<±5%		1
R2	>	ОМЛТ-0,25-1,2 к0ж±10%	1
R3	»	ОМЛТ-0,25-3 кО.и±5%	1
R4	>	ОМЛТ-0,5-33 Оя± 10 %	1
R5	»	ОМЛТ-0.25-100 Ом± 10 %	1
R6, R7	»	ОМЛТ-0,25-10 кОл± 10%	2
R8	»	ОМЛТ-0,25-510 Ол±5%	1
R9, R10	»	ОМЛТ-0,25-100 О.ч±Ю%	2
R11		ОМЛТ-0,25-39 кО.и± 10%	1
R12... R15		ОМЛТ-0,25-ЮкО,«±Ю%	4
R16	»	ОМЛТ-0,25-100 Ол±Ю%	1
R17	>	ОМЛТ-0.25-10 «О.ч±Ю%	1
RI8		ОМЛТ-0,25-12 к0,к±10%	1
R19	>	ОМЛТ-0,25-1,3 х0и±5%	1
R20	»	ОМЛТ-0,25-3 к0м±5%	1
R21	»	ОМЛТ-0,25-33 О.ч±Ю%	1
R22	»	ОМЛТ-0,25-100 О.и±Ю%	1
R23, R24	>	ОМЛТ-0,25-10 кО.и±Ю%	2
R25	»	ОМЛТ-0,25-510 Ом±5%	1
R26, R27	>	ОМЛТ-0.25-100 О.ч± 10%	2
R28	>-	ОМЛТ-0,25-39 кОм± 10%	1
R29... R32	»	ОМЛТ-0,25-10 нО.ч±Ю%	4
R33	>	ОМЛТ-0,25-100 О.м±Ю%	1
R34	>	ОМЛТ-0,25-11 нО.«±5%	1

Поз. обозначение	Наименование		Кол.	Примечание
R35	Резистор С2-13-0,25-2 «О.«±1 % -В		1
R36	>	С2-13-0,25-1 «0л±1%-В	1
R37		ОМЛТ-0,25-3 к0м±5%   '	1
R38	»	ОМЛТ-0,25-33 Ол±10%	1
R39		ОМЛТ-0,25-ЮО О.и±10%	1
R40. R41	>	ОМЛТ-0,25-10 «Ол±10%	2
R42	»	ОМЛТ-0,25-510 Ож±5%	1
R43, R44	>	ОМЛТ-0,25-100 О.и±10%	2
R45	>	ОМЛТ-0,25-39 кО.и±10%	1
R46	>	ОМЛТ-0,25-10 лОл±10%	1
R47		ОМЛТ-0,25-2 кОм±5%	1
R48, R49	»	ОМЛТ-0,25-10 кОл±10%	2
R50		ОМЛТ-0,25-100 Ол±10%	1
R51	»	ОМЛТ-0,25-11 «Ож±5%	1
R52*	»   ОМЛТ-0,25-5,1 кОм±5% Конденсаторы КМ-6 ОЖ0.460.061 ТУ Конденсаторы К73П-3 О Ж0.461.029 ТУ		1	Ставится резистор по мере надобности из ряда 10 кОм; 4,3 кОм
С1	Конденсатор KM-6-MI500-1000 лФ;Ы0%		1
С2	»	КМ-6-Н90-1 мкФ	1
СЗ	»	К73П-3-0.1 лхФ±10%	1
С4, С5	»	КМ-6-М1500-1000 пФ± 10 %	2
се	»	КМ-6-Н90-1 мкФ	1
С7	»	К73П-3-0.1 мкФ± 10%	1
С8, С9		КМ-6-М1500-1000 лФ±10%	2
СЮ	»	КМ-6-Н90-1 мкФ	1
СП	»	К73П-3-0.1 л«Ф±10%	1
С12	»	КМ-6-М1500-1000 л Ф± 10 %	1

Поз. обозначение	Наименование	Кол.	Примечание
	Микросхема
MCI	140УД1А 6К0.347.004 ТУ	1
МС2	101КТ1В И63.365.003 ТУ	1
МСЗ, МС4	140УД1А 6К0.347.004 ТУ	2
МС5	101 КТ 1В И63.365.003 ТУ	1
МС6, МС7	140УД1А 6К0.347.004 ТУ	2
МС8	101КТ1В И63.365.003 ТУ	1
МС9	140УД1А 6К0.347 004 ТУ	1
	Транзистор
Tl, Т2	2Т312В ЖК3.365.143 ТУ	2
ТЗ	2П303В Ц23.365.003 ТУ	1
Т4, Т5	2Т312В ЖК3.365.143 ТУ	2
Тб	2П303В Ц23.365.003 ТУ	1
Т7, Т8	2Т312В ЖК3.365.143 ТУ	2
T9	2П303В Ц23.365.003 ТУ	1
Тр1... ТрЗ	Трансформатор импульсный МИТ-4В ИЮ0.472.004 ТУ	3

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ У4

(Рис. 6. Приложение 8)

R1 R2 R3 R4... RG	Резисторы ОМЛТ ОЖО 467.107 ТУ		I 1 1 3
	Резистор » » >	ОМЛТ-0,5-10 кОл±Ю% ОМЛТ-0,25-270 Ом± 10% ОМ Л Т-0,25-39 кОм±5% ОМЛТ-0,25-5,6 к0л±10%
R7. R8	>	ОМЛТ-0.25-5,1 кОж±Ю%	2
R9	>	ОМЛТ-0.25-270 Ол±Ю%	1
R10	»	ОМЛТ-0.25-Ю л>О,м± 10%	1
R11	>	ОМЛТ-0,25-1,5 кО.ч±Ю%	1
R12	»	ОМЛТ-0,25-7,5 кО.ч± 10%	1
R13, R14	»	ОМЛТ-0.25-56 «Ож±Ю%	2
RI5, RIG	»	ОМЛТ-0,25-5.6 *0л±Ю%	2
R17	>	ОМЛТ-0,25-180 Ом± 10%	I
R18	х>	ОМЛТ-0,25-5.1 кОл±Ю%	1
R19, R20	>	ОМЛТ-0,25-270 Ом± 10%	2
R2I	>	ОМЛТ-0,25-12 кОж±Ю%	1
R22	»	ОМЛТ-0,25-560 Оя±Ю%	1
R23	»	ОМ Л Т-0.25-3,3 кОдг±Ю%	1
R24	»	ОМЛТ-0,25-7,5 кОж±Ю%	1
R25	»	ОМ Л Т-0.25-750 Ом± 10%	1
R2f>	>	ОМЛТ-0,25-2*Ол<±Ю%	1
R27	>	ОМЛТ-О.25-5.1 кОлс=ЫО%	1
R28... R30	»	ОМЛТ-0.25-2кО.м±Ю%	3
R3I	»	ОМЛТ-0,25-510 Ол±Ю%	1
R32, R33	>	ОМ Л Т-0,25-5,6 кОм± 10%	2
R34... R37	»	ОМЛТ-0,25-56 кО.«±Ю%	4

Поз. обозначение	Наименование		Кол.	Примечание
R38, R39	>	ОМ ЛТ-0,25-5,6 кОм± 10%	2
R40	»	ОМЛТ-0,5-51 Ол<±10%	1
R41		ОМЛТ-0,5-3,ЗкОл±Ю%	1
R42	»	ОМЛТ-0,25-2 кОл±Ю%	1
R43		ОМЛТ-0,25-47 Ом± 10%	1
R44	>	ОМЛТ-0,25-5,1 кОм±Ю%	1
	Конденсаторы КМ-6 ОЖ0.460 061 ТУ »   К73П-3 ОЖО.461.029 ТУ *   К50-6 ОЖ0.464.Ю7 ТУ
C.i	Конденсатор КМ-6-М 1500-0,01 мкФ±10%		1
С2		К73П-3-1 жФ±10%	1
СЗ		К73П-3-0.1 жФ±!0%	1
С4... С6	»	KM-G-M1500-0,01 мкФ±Ю%	3
С7	*	К73П-3-0.1 мкФ±10%	1
С8	Х>	К73ГТ-3-0.05 лкФ±10%	1
С9		K50-G-1-0,3 В-50 жФ	1
СЮ	»	K50-6-11-1G В-200жФ	1
СП. С12	»	К50-6-П-Ю В-200 мкФ	2
. Д1	Диол	полупроводниковый 2С133А СМ3.362.805 ТУ	1
Д2	>	Д220 СМ3.362.010 ТУ	1
MCI .. МСЗ	Микросхема 133ЛАЗ HG3.088.023 ТУ		5
мео		133ИЕ5 И63.088.023 ТУ	1
MC7...MCI0	>	201НТ2 УП0.308.003 ТУ	*
Т1	Транзистор 2TG02A И93.365.000 ТУ		1
Тр1	Трансформатор импульсный МИТ-12В И 100.472.004 ТУ		1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ У5

(Рис. 7. Приложение 8)

Поз. бозпа-чсинс	Наименование 1		Кол.	Примечание
R1	Резисторы ОМЛТ ОЖО.467.107 ТУ Резисторы СП5-14 ОЖО.468.509 ТУ Резистор ОМЛТ-О.5-1 /сО.«±Ю%		1
1«2	>	ОМЛТ-0,25-1 кОл±Ю%	I
R3	»	ОМЛТО,25-100 кО.«±Ю%	1
R5	»	ОМЛТ-0.25-5.6кОя±Ю%	1
R6	>	ОМЛТ-0,25-56 кОя±10%	1
R7	»	ОМ Л Т-0.25-5,6 кОм± 10%	1
К8	»	ОМЛТО,25-56 кОя±Ю%	1
R9	»	ОМЛТ-0,25-5,6 кОм ±10%	1
R10	»	ОМ Л Т-0,25-56 кОл<±10%	1
R11	»	ОМ Л Т-0.25-2,7 кОл<±10%	1
RI2	»	ОМЛТ-0,25-56 кОл<±10%	1
R13	»	ОМЛТ-0,25-100 кО.и± 10%	I
RI4	»	ОМЛТ-0,25-220 О.н± 10%	1
RI5	>	ОМЛТ-О.5-1 кОх±Ю%	1
R16	>	ОМЛТ-0.25-5,1 *Ол±5%	1
R17	>	ОМЛТ-0,25-220 Ол/± 10%	1
R18	>	ОМЛТ-0.5-5ЮОл±5%	1
RI9	»	переменный СП5-14-3.3 кОм	1
R20	А	ОМ Л Т-0,25 -1,5 кОм ±10%	1
К21	»	ОМЛ Т-0.25-1,5 кО.и± 10%	1
R22	»	ОМЛТ-0,25-1,5 кОм± 10%	1
R23		ОМЛТ-0,25-1 кО.и±5%	1
R24		ОМЛТ-0,25-Ю«Ох±Ю%	1
R25	»	ОМЛТ-0,25-56 кОл±Ю%	1
R26		ОМЛТО,25-5,6 кОм± 10%	1
R27	»	ОМЛТ-0,25-56 кОя± 10%	1

Поз. обозначение	Наименование		Кол.	Примечание
R28	Резне гор	ОМЛТ-0,25-5,6 к(Хм ±10%	I
R29	»	ОМЛТ-О.25-56 кОл±Ю%	1
R30, R3I	»	ОМЛТ-0,25-750 О.м±5%	2
R32, R33	»	переменный СП5-14 1,5 кОм	2
R34, R35	»	переменный СП5-14-15 кОм	2
R36, R37		ОМЛТ-0,5-680 О .«±10%	2
R38	»   ОМЛТ-0,25-100 О.м± 10% Конденсаторы КМ-6 ОЖО.460.061 ТУ Конденсаторы К50-6 ОЖ0.464.Ю7 ТУ Конденсаторы К73П-3 ОЖО.461.029 ТУ		1
CI	Конденсатор К50-6-1I-50B-200 мкФ		1
С2	»	КМ-6-М47-470 пФ± 10%	1
СЗ	»	К50-6-1-6,ЗВ*50жкФ	1
С4	>	K50-6-1I-10B-200 мкФ	1
С5	>	КМ-б-М 1500-0,01 .мкФ±10%	1
СС>	»	К73Г1-30.1 лосФ±10%	I
С7	»	К73П-3-0.5 л(кФ±10%	1
С8, С9		КМ-6-1190-0,68 мкФ	2
СЮ	»	К73Г1-3-0.1 лгкФ±10%	1
СП	»	КМ-б-М 1500-4700 лФ± 10%	1
CI2*	»	КМ-б-М 1500-0,015 мкФ± 10%	1	Подбирас ня пз ряда 0,011. 0,022 мкФ
С13	»	КМ-6-Н90-1 мкФ	1
С14	»	К50-611-10В-200 мкФ	1
СЮ	»	КМ-6-М47-470 пФ ±10%	1
С17	»	К50 6-П-ЮВ-200 .«кФ	1
С18	>	КМ-6-Н90-1 мкФ	1
СЮ	»	К73П-3-0.1 жФ±10%	1
С20		КМ-6-Н90-0.022 мкФ	I
С21	>	КМ-б-М 1500-4700 пФ± 10%	1
С22	>	КМ-6-Н90-0.68 мкФ	1

Поз. обозначение	Наименование	Кол.	Примечание
Д1, Д2	Диод полупроводниковый 2С168А СМ3.362.805 ТУ	2
дз	Д818В СМ3.362.025 ТУ	1
Д4, Д5	Д814Л СМ3.362.012 ТУ	2
Дб	Д220 СМ3.362.010 ТУ	1
Д7	2С147А СМ3.362.805 ТУ	1
Д8	Д220 СМ3.362.010 ТУ	1
Д9. ДЮ	Д818В СМ3.362.025 ТУ	2
ДП...Д14	Д220 СМ3.362.010 ТУ	4
. MCI	Микросхема 218АГ1 6K0.347.032 ТУ	1
МС2	201НТ2 УП0.308.003 ТУ	1
• МСЗ	218АГ1 6К0.347.032 ТУ	1
МС4	201НТ2 УП0.308.003 ТУ	1
МС5	218Г1 6К0.347.032 ТУ	1
МСб	201НТ2 УП0.308.003 ТУ	1
PI.P2 РЗ, Р4	Реле РЭС-9 РС0.452.045 ТУ РС4.529.029 09 Реле 4.500.001	2 2
TI	Транзистор 2Т603А 1193.365.003 ТУ	1
> Т2, ТЗ	МП10Б ПЖ0.336.002 ТУ!	2
Т4	2Т603А И93.365.003 ТУ	1

ЙЁРЁЧЕНЬ элементов к плате Уб

(Рис. 8. Приложение 8)

Поз. обозначение	Наименование		Кол.	Примечание
R1 R2*	Резисторы ОМЯТ ОЖО.467.107 ТУ Резисторы СПб-14 ОЖО.468.509 ТУ Резистор ОМЛТ-0,25-680 О .«±10% » ОМЛТ-0,5-360 0^5%		1	Подбирается
R3	»	ОМЛТ-0,5-3,2 кОм±\0%	1	из ряда 200; 240 Ом
R4	»	ОМЛТ-0,5-510 Ож±5%	1
R5	»	ОМЛТ-2-240 О.«±Ю%	1
R6, R7	»	ОМ ЛТ-0,5-3,3 кОМ± 10%	2
R8	>	ОМЛТ-0,5-3,9 аОл±Ю%	1
R9	>	ОМЛТ-0.5-1,6жОл±5%	1
R10	»	ОМЛ Т-0,5-3,3 кОм± 10 %	1
R1I	»	переменный СПб-14 2,2 кОм	1
R12	»	ОМЛТ-0,25-680 Ом± 10%	1
R13, R14	>	ОМЛТ-0,25-2,71сОя±Ю%	2
R15	»	ОМЛТ-0,5-820 Ол±Ю%	1
R16, R17	»	ОМЛТ-0,5-3,3 *Ом±10%	2
R18	»	ОМЛТ-0,5-1,2 хО.«± 10%	1
R19	»	ОМЛТ-0,5-470 Оя±Ю%	1
R20	»	ОМЛТ-0,5-3,3 /сО.ч±Ю%	1 1
R2I	»	переменный СП5-14 2,2 кОм ОМЛТ-1-51 О .«±5%
R22	»		1 1
R23*	»	ОМЛТО,5-1,6/сОл±5%		Ставится
С1.С2	Конденсаторы К50-6 ОЖО.464.107 ТУ Конденсатор К50-6-П-50В-100 мкФ		2	по мере надобности из ряда 2кОм; 1,6кОм
сз	»	K50-6-II-25B-200 мкФ	1
С4		K50-6-II-25B-200	1
С5	»	K50-6-I-6.3B-50 мкФ	1
С6	»	К50-6-II-6.3В-200 мкФ	1
С7	»	K50-6-II-50B-100 лпсФ	1

Поз. обозначение	Наименование	Кол.	Примечание
С8	Конденсатор K50-6-II-25B-50 мкФ	1
С9	»   К50-6-П-50В-100 лкФ	1
СЮ	»    K50-6-I-6.3B-50 мкФ	1
СП	»   К50-6-П-50В-100 мкФ	1
	Диод полупроводниковый
Д1... дз	Д814А СМ3.362.012 ТУ	3
Д4, Д5	Д237Л TP3.362.02l ТУ	2
ДС...ДЗ	Д814А СМ3.362.012 ТУ	3
Д9	2ДЮ2А ТТ3.362.074 ТУ	1
ДЮ	2ДЮЗА ТТ3.362.060 ТУ	1
Д11, Д12	Д237А ТР3.362.021 ТУ	2
Д13...Д16	Д220 CM3.362.OIO ТУ	4
Д17...Д20	2Д102А ТТ3.362.074 ТУ	4
	Микросхема
MCI	2Д906А ТТ3.362.105 ТУ	1
МСЗ, MC I	2Д906А ТТ3.362.Ю5 ТУ	2
Pl	Реле РЭС-9 РС0.452.045 ТУ РС4.529.029-09	1
Р2	Реле РЭС-9 РС0.452.045 ТУ РС4.529.029-00	1
РЗ	Реле 4.500.027	1
Р4	Реле 4.500.001	1
	Транзистор
Т1	1Т403Б СИ3.365.023 ТУ	1
Т2	2Т808Л ГЕ3.365.004 ТУ	1
ТЗ	I1307B ЖК3.365.059 ТУ	1
Т4	2Т203Б ЩЫ3.365.007 ТУ	1

Поз. обозна-	Наименование	Кол.	Примечание
чение

Т5	Транзистор 2Т312В ЖК3.36И43 ТУ	1
Тб	2Т203Б ШЫ3.365.007 ТУ	1
Т7	1Т403Б СИ3.365.023 ТУ	1
Т8	2Т602Л И93.365.000 ТУ	1
T9	2Т203Б ЩЫ3.365.007 ТУ	1
Т10	2T3I2B ЖКЗ.365.143 ТУ	1
Т11	2Т203Б ЩЫ3.365.007 ТУ	1

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ К ПЛАТЕ У7

(Рис. 9. Приложение 8)

Таблица 9

Поз. обозначение	Наименование		Кол.	Примечание
R1	Резисторы ОМЛТ ОЖО.467. |07 ТУ Резисторы СП5-14 ОЖО.468.509 ТУ Резистор ОМЛТ-0,5-680Ол±Ю%		1
R2*		ОМЛТ-0,5-360 Ож±Ю%	1	Подбирается
R3	»	ОМЛТ-0,25-910 Ож±5%	1	из ряда 200. 240 Ом
R4	»	ОМЛТ-0,25-1.5 кО4±Ю%	1
R5	»	р.МЛТ-0.5-360 О.ч±5%	1
R6	»	ОМЛТ-2-240 О*±Ю%	1
R7		ОМ Л Т-0.25-51 Ом ±5%	1
R8	э	ОМЛТ-0,25-1,5 х0ж±5%	1
R9	»	ОМЛТ-0,25-51 Ож±5%	1
R10	>	переменный СП5-14 2,2 кОм	1
R11	>	ОМ Л Т-0.25-1.8 кОм± 10%	1
R12, R13	>	ОМЛТ-0,25-1,5 кО.«^Ю%	2
RJ4, R15	>	ОМЛТ-0.25-270 Ом± 10%	2
RIG, R17		ОМЛТ-0,25-4,3 кОм±5%	2
R18	>	ОМЛТ-1-36 Ом±5%	1
R19. R20	>	переменный СП5-14-1 кОм	2
R21, R22	»	ОМ Л Т-0,25-390 Ож± 10 %	2
CI.C2	Конденсаторы К50-6 ОЖ0.464.Ю7 ТУ Конденсаторы КМ-6 ОЖО.460.061 ТУ Конденсатор K50-6-I1-50B-100 мкФ		2
СЗ	>	К50-6-П-25В-200 мкФ	1
С4	»	K50-6-11-25В-50 мкФ	1
С5	»	КМ-6-Н90-0.047 мкФ	1
Сб	»	K50-6-I-6,ЗВ-50 мкФ	1
С7, С8	>	КМ-6-М1500-1000 лФ± 10%	2
СО	>	К50-6-Ы6В-50 мкФ	1

ftродолЛванил табл. 9

Поз. обозначение	Наименование	Кол.	Примечание
CJ0...CI2	Конденсатор К50-6-11-16В-500 мкФ	3
С13, С14	»   КМ-6-Н90-0.047 мкФ	2
С15, С16	»   K50-6-I-10B-50 мкФ Диод полупроводниковый	2
Д1, Д2	Д814А CM3.362.0i 2 ТУ	2
дз	Д220 СМ3.362.010 ТУ	1
Д4	Д818Д СМ3.362.025 ТУ	1
До... ДЮ	Д237А ТР3.362.021 ТУ	6
дп	Д814Д СМ3.362 012 ТУ	1
Д12... Д19	2 ДЮЗА ТТ3.362.060 ТУ	8
Д20, Д21	Д814Л CM3.3G2.012 ТУ	2
Д22, Д23	2С133А СМ3.362.805 ТУ	2
Д24...Д27	2Д103А ТТ3.362.060 ТУ Микросхема	4
MCI, МС2	2Д906А TT3.362.I05 ТУ	2
МСЗ	140УД1А 6К0.347.004 ТУ	I
Pl, Р2	Реле РЭС-9 PC0.452.045 ТУ
	РС4.529.029-09 Транзистор 1Т403Б СИ3.365.023 ТУ	2
Т1		1
Т2	2Т602А Н93.365.000 ТУ	1
ТЗ, Т4	МП ЮЛ ПЖ0.336.002 ТУ1	2
Т5, Тб	МП15Л СБ0 336.007 ТУ1	2
Т7, Т8	1Т403Б СИ3.365.023 ТУ	2
T9, Т10	МП15АмСБ0.33б 007 ТУ1	2

Приложение 8

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ И СОЕДИНЕНИИ

I

⁹ Подбиоаетса при pte'jflUftOSKt.

Рис i Г. лата У! (Л2-Ь2)

Сггга ме>"поиисе*ае принципиальна»

mill

* Подбирается при регулировке.

Рис 9 Плата У 7 (Л2-Ч2)

Схема электрическая принципиальная.
