Руководство по эксплуатации «ПРИБОРЫ АВТОМАТИЧЕСКИЕ СЛЕДЯЩЕГО УРАВНОВЕШИВАНИЯ ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ» (ТО 2.556.008)

ВКГ ОКП 42 1700

ПРИБОРЫ

АВТОМАТИЧЕСКИЕ

СЛЕДЯЩЕГО

УРАВНОВЕШИВАНИЯ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.556.008 ТО

Поверку проводить в нормальных условиях, указанных в примечании к табл. 2.

До начала поверок метрологических параметров проверить внешний вид, электрическую прочность и сопротивление изоляции.

' Корпус прибора заземлить.

П р и меча н и с. Фазовый провод -питающей сет-п подключить к зажиму 7 разъема внешних соединений прибора, чтобы фаза питания прибора попала на предохранитель.

Приборы установить на предварительный прогрев согласно разделу 11.

Периодичность поверок не реже одного раза в год.

• 12.4.1. При внешнем осмотре проверить: наличие технического описания и инструкции по эксплуатации; нет ли повреждений, влияющих на работу прибора; наличие диаграммного диска соответствующей градуировочной характеристики и диапазона измерения; нет ли внутри прибора посторонних предметов или незакрепленных деталей; •маркировку; обозначения на шкале в соответствии с разделом 7.

• 12.4.2. Проверку электрической прочности изоляции и определение электрического сопротивления изоляции производите ла отключенном от сети приборе.

Перед проверкой необходимо:

• 1) поставить перемычки на контакты проверяемых цепей в соответствии с табл. 5;

• 2) поставить тумблер в цепи питания прибора в положение ВКЛЮЧЕНО.

Испытательное напряжение (по табл. 2) приложить между корпусом м цепями поочередно п между отдельными цепямисоответствии с табл. 5, при этом свободные цепи должны быть присоединены к корпусу.

Таблица 5

Продолжение

Примечание. Второй (верхний) разъем XT устанавливается для приборов с трехпозиционным сигнализирующим устройством.

При проверке изоляции па электрическую прочность испытательное напряжение следует повышать плавно, начиная с нуля или со значения, не превышающего номинальное рабочее напряжение, до испытательного со скоростью, допускающей возможность отсчета показаний вольтметра, но не менее 100 V/s. Изоляцию выдержать под действием испытательного напряжения в течение 1 min. Затем напряжение снизить до нуля пли значения, не превышающего коми-. нальное рабочее, после чего испытательную установку отключить.

Перед проверкой приборов с искробезопасной измерительной схемой необходимо отсоединить: в потенциометрах—усилитель по входу и стабилизатор по питанию измерительной схемы (« + », «—»), а в мостах — усилитель по входу и питанию измерительной схемы.

Перед проверкой электрического сопротивления изоляции приборов с усилителем У (с модулятором на полевых транзисторах) проверьте правильность соединения плавающего экрана (зажим 4 входного разъема усилителя должен быть соединен с зажимом « + »

прибора). В случае ошибочного соединения полевые транзисторы могут выйти из строя.

При .проверке сопротивления зажимы мегаомметра присоединяют -к зажимам прибора в соответствии с табл. 5.

Сопротивление изоляции определите по установившимся показаниям мегамметра. После испытаний измененные соединения в приборах восстановить.

• 12.4.3. Для проверки захода указателя доведите указатель с помощью .меры входного сигнала за начальную и конечную отметки шкалы до .упора.

• 12.4.4. Проверку характера успокоения прибора произведите на трех числовых отметках шкалы, примерно в начале, середине и конце шкалы, при -подаче на зажимы прибора скачком входного сигнала. Значение скачка -должно быть не менее 40% диапазона измерений поверяемого прибора. В середине шкалы характер успокоения проверяйте при увеличении и уменьшении входного сигнала. •

При проверке допускается производить подрегулировку характера успокоения с помощью регулятора чувствительности усилителя,.

• 12.4.5. Определение основной погрешности прибора по показаниям. Основную погрешность прибора по показаниям определите не менее чем на пяти отметках шкалы, интервал между которыми не должен превышать 30% длины шкалы. В число проверяемых отметок должны входить ’ начальная и. конечная отметки шкалы.

Потенциометры КСПЗ-П, КСПЗ-ПИ, КСПЗ-У, КСПЗ-УЙ, КСПЗ-С, кроме потенциометров, имеющих компенсацию термо-э. д.с. свободных концов термоэлектрического преобразователя, поверяйте по схеме рис. 34.

Рис. 34.

Меру напряжения МН подключите к прибору ^!ПП медными -проводами. Сопротивление резистора R вместе с выходным сопротивлением меры напряжения должно быть в пределах 160—200 й.

При проверке потенциометра, работающего в комплекте с радиационным пирометром, тумблер на шасси прибора установите в положение КОНТРОЛЬ.

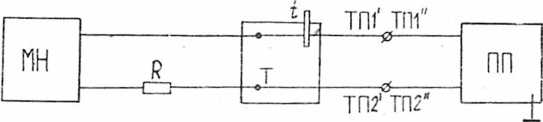

Потенциометры КСПЗ-П, КСПЗ-ПИ, КСПЗ-У, КСПЗ-УИ, имеющие компенсацию термо-эд. с.’ свободных концов термоэлектрического преобразователя, поверяйте по схеме рис. 35.

Рис. 35.

К входу поверяемого потенциометра подключите термоэлектродные провода ТП, соответствующие его градуировочной характеристике. Концы проводов соедините с медными проводами и спаи их поместите в термостат Т со стабильной температурой, измеряемой термометром t для введения поправки по термо-э.д.с. на температуру термостата. Допускается применение аттестованных метрологической службой термостатов с устройством, включаемым последовательно с мерой напряжения МН, обеспечивающим автоматическое в в ед ей и е ук а з ан но й поп р ав к и.

Спаи медных и термоэлектродных проводов поместите в термостат не менее чем за 2 h до начала поверки.

Величина сопротивления резистора R вместе с выходным сопротивлением меры напряжения и сопротивлением проводов должна соответствовать 160—200 Й. -

Термоэлектродные провода должны быть аттестованы метрологической службой предприятия.

Допускается каждый термоэлектродный провод составлять из двух частей ТПГи ТП1", ТП2^Х и ТП2^/Х. При этом части термоэлектродных проводов ТП1⁷ и ТП2' установить ;в термостате, а части термоэлежтродных проводов ТП1" и ТП2" подключить к потенциометру не менее чем за 2 h до поверки. В этом случае части ТПП с ТП1"и ТП2' с ТП2" допускается соединить непосредственно перед поверкой.

С целью исключения погрешности аттестации термоэлектродных проводов перед определением погрешности прибора с данными проводами произведите корректировку положения указателя и пера на начальной отметке (величина корректировки не должна превышать 1°С).

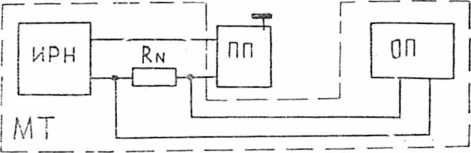

Потенциометры КСУЗ поверяйте по схеме рис. 36.

Рис. 36.

Меру тока МТ подключите к поверяемому прибору медными проводами. Ток определите измерением падения напряжения на образцовой -катушке сопротивления Rn при помощи образцового потенциометра ОП (или цифрового вольтметра).

у* Мосты КСМЗ-ГТ, КСМЗ-ПИ поверяйте -по схеме рис. 37.

пп

Рис. 37.

Перед поверкой убедит-есь, что резисторы R2 и R9 в работе схемы -не участвуют (закорочены или отключены).

Подключите входные зажимы моста ПП к магазину сопротивлений МС соединительной линией с сопротивлением каждого провода (2jb±0,01)Q, аттестованной метрологической службой предприятия.

При определении основной погрешности прибора по показаниям указатель прибора с помощью меры входного сигнала установите левее поверяемой о-тметки и, медленно изменяя входной сигнал, доведите указатель до совмещения с этой отметкой и определите значение входного сигнала x=xi, а затем указатель установите правее поверяемой отметки и, медленно изменяя входной сигнал, доведите указатель до совмещения с этой отметкой и определите значение входного сигнала х=^2.

Основную абсолютную погрешность показаний определите по формулам:

Д1 = Хном — Х1 — х_т;                      (1)

Д2 ⁼ Хном — Х2—Хт,                     (2)

где Аь Д₂ — основная абсолютная погрешность в единицах входного сигнала;

Хном — номинальное (градуировочное или расчетное) значение входного сигнала на проверяемой отметке шкалы;

х_т — термо-э.д.с. по ГОСТ 3044—77, соответствующая принятому значению температуры термостата при поверие потенциометра по схеме рис. 35. В остальных случаях х_т = 0.

градуировочное значение брать из соответствующей номинальной статической характеристики преобразования:

по ГОСТ 3044—77 или ГОСТ 10527—71 —для потенциометров (кроме КСУЗ), mV; по ГОСТ 6651—78 — для мостов, й.

Для потенциометров КСУЗ х_НОм рассчитать по формуле:

_ D

Хном--'К,

п                             .           (3)

где D — нормирующее значение в единицах входного сигнала;

п — количество делений шкалы;

к — количество делений шкалы от начальной до проверяемой отметки.

Основную приведенную погрешность показаний прибора в процентах рассчитайте по формуле:

где b — абсолютная вариация в единицах входного сигнала;

D — значение то же, что и в формуле (3).

12.4.7. Основную погрешность приборов по регистрации определите не менее чем на трех линиях отсчета диаграммного диска, включая начальную и конечную линии.

Перед проверкой установите на мере входного сигнала значение измеряемой величины, соответствующее 50% диапазона измерений, выставьте перо при помощи корректора на линию отсчета 50% длины поля регистрации и проверьте, чтобы при повороте диаграммного диска на 360° относительно пера, оно не выходило за пределы проверяемой линии отсчета более чем на толщину пера. Если перо вых-одит за соответствующую линию отсчета, то диаграммный диск следует заменить и операцию (повторить.

Установите -перо ниже (по значению) проверяемой линии отсчета и, медленно (изменяя входной сигнал, совместите перо с этой линией и определите по .мере входного сигнала значение x=xs.

Установите перо выше (по значению) проверяемой линии отсчета (и, медленно изменяя входной сигнал, совместите перо с этой линией и определите значение х=х₆.

Определите основную абсолютную погрешность приборов по регистрации как наибольшее из двух значений Д₃ и Д₄, рассчитанных по формулам:

<•

До ⁼ Хно 4" (Хном — Хпо) ’ ^Д--Х5 — Хт,

Сном

Д4 ⁼ Хно 4“ (Хном Хно) * ^Д--Х₆ — Хт,

с_ном

где Хно — номинальное значение входного сигнала, соответствующее начальной отметке шкалы;

Ь_д, Lhom. — действительная и номинальная ширина поля регистрации диаграммного диска соответственно, шш;

Хном» х_т — значения те же, что и в формулах (2) и (3).

Основную приведенную погрешность приборов по регистрации в процентах рассчитайте по формуле:

^{Yp =} F"¹⁰⁰’.                  (9)

.где Д — наибольшее значение, полученное .по формулам (7), (8);

D — значение то же, что и в формуле (3).

Допускается в формулах (7) и (8) принимать Ь_д=Е_Иом» если дополнительная погрешность по регистрации, вызванная этим условием, не превышает 1/5 от основной погрешности прибора по регистрации.

• 12.4.8. Определение быстродействия. На мере входного сигнала скачком измените входной сигнал от значения, соответствующего '

_ начальной (конечной) отметке шкалы, до значения, соответствующего конечной (начальной) отметке шкалы.

Секундомером измерьте время, за которое указатель прибора достигнет конечной (начальной) отметки шкалы.

Быстродействие определите как среднее арифметическое четырех измерений.

• 12.4.9. Проверка качества регистрации. Перед проверкой убедитесь в прохождении чернил через систему и отсутствии течи в ней путем продувки системы при помощи резиновой груши, медицинского шприца, резиновой трубочки или других устройств, обеспечиваю-цих подачу воздуха в систему; допускается регулировка уровня юрнил. Проверку качества регистрации проведите в течение 2h. Пиния регистрации должна быть непрерывной, без подтеков, шириной не более 0,8 mm.

• 12.4.10. Отклонение скорости вращения диаграммного диска от номинальных значений определяйте по синхронным электрическим часам, питаемым от того же источника напряжения, что и приоор, в течение .времени, необходимого для получения не менее 1/2 оборота диаграммного диска.

Отклонение скорости определите следующим образом: включи-; те прибор и после начала перемещения диаграммного диска его отключите, сделайте отметку на диаграммном диске относительно неподвижной части прибора. Затем одновременно включите прибор, и электрические часы. Через время, соответствующее не менее 1/2 оборота диска, выключите прибор и сделайте новую отметку на диаграммном диске относительно той же неподвижной части прибора.^                '     .                                                                                                   .             •

‘Отклонение скорости вращения диаграммного диска определите по формуле:                                                        ;

(10):

где 6_V — отклонение скорости вращения диаграммного диска, %;

1ном — время по диаграммному диску по делениям времени между указанными отметками, h;

1_Д — время вращения диаграммного диска по электрическим, часам, h.

Вместо синхронных электрических часов допускается использование частотомера-хронометра, например, Ф5080, работающего в; режиме счета периодов напряжения питающей сети (180000 периодов соответствуют одному часу по электрическим часам).

• 12.4.11. Для проверки работы узла сигнализации (прибора КСПЗ-С) подключите омметр на зажимы 8,9 разъема XT.

Установите указатель прибора на любую числовую отметку шкалы с помощью меры входного сигнала.

При достижении указателем прибора положения равновесия омметр должен показать разрыв цепи.

Увеличивайте скачком входной сигнал на 200 jxV. При этом показания омметра должны уменьшаться до 0, а затем при достижении указателем прибора положения равновесия возрастать до оо.

• 12.4.12. Оформление результатов поверки. При положительных результатах поверки приборов поверитель ставит свое клеймо в паспорте. При отрицательных результатах поверки приборов клеймо должно 'быть погашен^, а в паспорте делается отметка о непригодности поверенных приборов. Приборы должны быть изъяты из эксплуатации.
