ИНСТРУКЦИЯ

Пробник электрического поля

РММ ЕР-601

МЕТОДИКА ПОВЕРКИ

EP601EN-511WX41118 МП

р.п. Менделееве 2017 г.

Содержание

Проведение поверки

электрического поля

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок пробника электрического поля РММ ЕР-601, серийный № 511 WX41118 (далее - пробник ЕР-601), изготовленного фирмой «Narda Safety Test Solutions S.r.l», Италия.

  • 1.2 Первичной поверке подлежит пробник ЕР-601, ввезенный по импорту или выходящий из ремонта.

Периодической поверке подлежит пробник ЕР-601, находящийся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки пробника ЕР-601 должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение относительной погрешности измерений напряженности электрического поля

8.3

+

+

Определение изотропности измерений напряженности электрического поля

8.4

+

-

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки пробника ЕР-601 должны быть применены средства измерений, приведенные в таблице 2.

Таблица 2

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от 1-10'2 до 2-103 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ

8.3, 8.4

Государственный рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц, диапазон воспроизведения НЭП от 1 до 1500 В-м’1, пределы допускаемой относительной погрешности воспроизведения НЭП ± 7 %

8.2-8.4

Персональный компьютер с процессором Pentium, 16 Mb оперативной памяти, 10 Mb свободного места на жестком диске, операционная система Windows (-ХР, -7), наличие СОМ или USB порта

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства измерений (эталоны) должны быть исправны, поверены и иметь действующие свидетельства о поверке.

  • 3.4 При поверке использовать персональный компьютер (далее - ПК) с установленным с компакт-диска программным обеспечением WinEP600 (далее - ПО WinEP600), входящим в комплект поставки

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Пробник электрического поля РММ ЕР-601. Руководство по эксплуатации ЕР601EN-511WX41118 РЭ» (далее - ЕР601EN-511WX41118 РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на пробник ЕР-601 и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с эксплуатационной документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

  • 5.4 Не вносить пробник ЕР-601 в поле с напряженностью большей максимально допустимой.

  • 5.5 Опто-волоконный кабель подключать и отключать воздействием только на коннекторы. Исключать натягивание опто-волоконного кабеля и попадание пыли и грязи в оптические коннекторы.

  • 5.6 Соблюдать следующие минимальные расстояния между пробником ЕР-601 и любой проводящей поверхностью: 250 мм в диапазоне от 5 кГц до 3 МГц, 150 мм в диапазоне от 3 МГц до 10 МГц, 100 мм в диапазоне более 10 МГц.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 795 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в EP601EN-511WX41118 РЭ на пробник ЕР-601 и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр пробника ЕР-601 проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

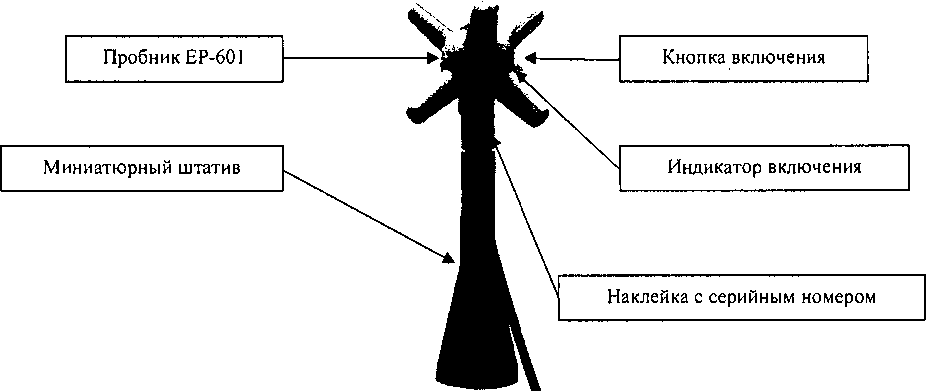

  • - наличие серийного номера на фирменной наклейке пробника ЕР-601 (рисунок 1);

  • - состояние соединительных оптоволоконных кабелей (далее - ВОЛС), входящих в комплект поставки.

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

  • - комплектность, маркировка и пломбировка пробника ЕР-601 соответствует документу EP601EN-511WX41118 РЭ;

  • - на фирменной наклейке пробника ЕР-601 имеется серийный номер;

  • - отсутствуют видимые механические повреждения пробника ЕР-601;

  • - ВОЛС, входящих в комплект поставки, не имеют видимых повреждений.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Установить на ПК программное обеспечение WinEP600 (далее - ПО WinEP600) с компакт-диска, входящего в комплект поставки. После успешной установки ПО WinEP600 на экране монитора ПК контролировать появление иконки «Км».

  • 8.2.2 Подключить конвертер onTHKa-RS232 к доступному СОМ порту ПК (или подключить конвертер USB-RS232 к конвертеру onTHKa-RS232 и к доступному USB порту ПК).

Выполнить настройку СОМ порта (или выполнить настройку USB порта)

  • 8.2.3 Выполнить зарядку аккумулятора пробника ЕР-601. Установить пробник ЕР-601 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-601 к ПК.

  • 8.2.4 Включить пробник ЕР-601 кратковременным нажатием на кнопку и контролировать

последовательное загорание индикатора зеленым, красным и синим светом; затем контролировать мигание индикатора красным светом, это означает, что пробник ЕР601 готов к работе (рисунок 1).

Рисунок 1

  • 8.2.5 Запустить ПО WinEP600, нажав иконку КЯ на рабочем столе ПК. Через (5 - 7) секунд на экране монитора ПК наблюдать окно, приведенное на рисунке 2.

    Версия ПО WinEP600

    Correction..... ....                  Reading

    ’requencj i 300.00'MHz'ON j       Rat

    Рисунок 2

  • 8.2.6 Проверка идентификационных данных (признаков) ПО

    • 8.2.6.1 В левом верхнем углу окна (рисунок 2) наблюдать версию ПО WinEP600.

    • 8.2.6.2  Результат проверки идентификационных данных (признаков) ПО считать положительными, если версия ПО WinEP600 - v3.01 и выше.

В противном случае результаты проверки идентификационных данных (признаков) ПО WinEP600 считать отрицательными и последующие операции поверки не проводить.

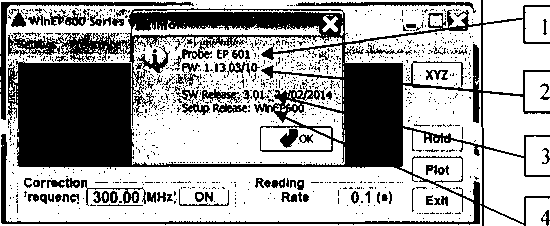

  • 8.2.6.3 Последовательно нажать виртуальные кнопки «?» (Справка), «info» (информация) «Release» и наблюдать наименование и версию внешнего ПО WinEP600, текущую версию прошивки пробника ЕР-601 (рисунок 3).

About Serial Number

Battery Voltage

  • 1 - тип подключенного пробника

  • 2 - версия прошивки подключенного пробника

  • 3 - версия внешнего ПО

  • 4 - наименование внешнего ПО

Рисунок 3

Результат наблюдения зафиксировать в рабочем журнале.

  • 8.2.7 Проверить функционирование виртуальных кнопок управления ПО WinEP600.

  • 8.2.8 Последовательно нажать виртуальные кнопки «?» (Справка), «info» (информация) «Serial Namber» и наблюдать серийный номер пробника ЕР-601 (рисунок 4).

    а___

    Info »

    Release

    About

    ---------------

    Serial Number

    Battery Voltage

    Рисунок 4

Результат наблюдения зафиксировать в рабочем журнале.

  • 8.2.9 Результаты опробования пробника ЕР-601 считать положительными, если:

  • - пробник ЕР-601 устанавливается на миниатюрный штатив, входящий в комплект поставки;

  • - ПО WinEP600 установлено на ПК;

  • -  результаты проверки идентификационных данных (признаков) ПО WinEP600 положительные (версия: v3.01 или выше);

  • - после включения пробника ЕР-601 наблюдалось последовательное загорание индикатора зеленым, красным и синим светом; затем мигание индикатора красным светом;

  • - пробник ЕР-601 подключается к ПК;

  • - после подключения пробника ЕР-601 к ПК (к СОМ порту или к USB порту) и запуска ПО WinEP600 на экране монитора ПК наблюдалось появление окна, приведенного на рисунке 2;

  • - виртуальные кнопки управления ПО WinEP600 функционируют;

  • - серийный номер на фирменной наклейке (рисунок 1) совпадает с серийным номером, полученным в п. 8.2.8.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение относительной погрешности измерений напряженности электрического поля
  • 8.3.1 Определение относительной погрешности измерений напряженности электрического поля (далее - НЭП) S^n1 пробником ЕР-601 проводить:

  • - с использованием РЭНЭП-001/300М на частотах fr. 0,05; 0,1; 0,3; 1,0; 5,0; 30,0; 100,0; 300,0 МГц, при значении НЭП в месте расположения пробника ЕР-601 Е1ЭТ = 6 В-м’1; только при первичной поверке на частоте /г —0,1 МГц при значениях НЭП в месте расположения пробника ЕР-601 Е2эг = 1,5; 5, 20, 50, 100, 200, 300, 500 В-м’1;

  • - с использованием П1-9 на частотах/з\ 0,30; 0,70; 1,00; 1,80; 2,1; 2,4; 3,00; 4,00; 5,00; 6,00; 7,00; 7,50; 8,00; 9,00; 9,25 ГГц, при значении ППЭ в месте расположения пробника ЕР-601 П3ЭТ = (17,0 - 68,0) мкВт-см’2 (£|7. от 8 до 16 В-м’1).

При проведении поверки с помощью П1-9 для перевода значений плотности потока электромагнитной энергии (далее - ППЭ) П, в [мкВт-см’2], в значения НЭП Е, в [В-м’1], и обратно, использовать формулы:

Е = д/3,77-П;                                       (1)

П = —-(E)2.                                (2)

3,77 V 7

  • 8.3.2 Выполнить зарядку аккумулятора пробник ЕР-601 (при необходимости). Установить пробник ЕР-601 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-601 к ПК. Установить пробник ЕР-601 в рабочую зону РЭНЭП-001/300М.

  • 8.3.3  Включить пробник ЕР-601 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим светом, азатем по миганию индикатора красным светом (рисунок 1).

  • 8.3.4 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.

  • 8.3.5 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е'эг = 6 Вм 1 на частоте f, = 0,1 МГц.

Произвести отсчет измеренного пробником ЕР-601 значения НЭП Е'изм. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.6 Выполнить п. 8.3.5 для остальных частотfi, указанных в п. 8.3.1.

  • 8.3.7 Только при первичной поверке. Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е2ЭТ = 1,5 Вм_| на частоте f2 - 0,1 МГц. Произвести отсчет измеренного пробником ЕР-601 значения НЭП Е2ИЗМ . Результат измерений зафиксировать в рабочем журнале.

Выполнить измерения для остальных значений Е^г, указанных в п. 8.3.1.

  • 8.3.8 Выполнить п.п.8.3.5 - 8.3.7 устанавливая виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при включенной коррекции частот//, f2.

  • 8.3.9 Установить пробник ЕР-601 в рабочую зону П1-9. Выполнить п.п. 8.3.3.

  • 8.3.10 Устанавливая последовательно в рабочей зоне в П1-9 значения ППЭ Е3ЭТ на частоте /, проводить отсчеты измеренного пробником ЕР-601 значения НЭП Е3ИЗМ при выключенной коррекции частоты и при включенной коррекции частоты. Результаты измерений зафиксировать в рабочем журнале.

  • 8.3.11 Для всех полученных значений Е'изм, Е2изм, Е3ИЗМ вычислить значения относительной погрешности измерений НЭП Зщ6п°1, в дБ, по формуле

Ге'

2ЕР601 _ гуп 1 ^ИЗМ °НЭП                .     ,

(3)

у ^эт 7

где i = 1,2, 3.

Результат вычислений зафиксировать в рабочем журнале.

  • 8.3.12 Результаты поверки считать положительными, если все полученные значения 3^6П01 находятся в пределах:

-±3,2 дБ при измерениях с выключенной коррекцией;

-±2,0 дБ при измерениях с включенной коррекцией.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

8.4 Определение изотропности измерений напряженности электрического поля
  • 8.7.1 Выполнить зарядку аккумулятора пробник ЕР-601 (при необходимости). Установить пробник ЕР-601 на миниатюрный штатив (рисунок 1). Подключить пробник ЕР-601 к ПК. Установить пробник ЕР-601 в рабочую зону РЭНЭП-001/300М. Зафиксировать в рабочем журнале значение углового положения = 0° пробника ЕР-601 в рабочей зоне РЭНЭП-001/300М.

  • 8.7.2  Включить пробник ЕР-601 кратковременным нажатием на кнопку и проконтролировать его готовность к работе по последовательному загоранию индикатора зеленым, красным и синим светом, а затем по миганию индикатора красным светом (рисунок 1).

  • 8.7.3 Установить виртуальными кнопками управления ПО WinEP600 режим измерений НЭП «Total» при выключенной коррекции частоты.

  • 8.7.4 Установить в рабочей зоне РЭНЭП-001/300М значение НЭП Е'эт = 6 В-м~' на частоте f = 30 МГц.

Произвести отсчет измеренного пробником ЕР-601 значения НЭП Evf3Mi при =0°.

Результат измерений зафиксировать в рабочем журнале.

  • 8.7.5 Последовательно изменяя угловое положение пробника ЕР-601 в рабочей зоне РЭНЭП-001/300М поворотом миниатюрного штатива вокруг своей оси на = 45°, 90°, 135°, 180°, 225°, 270°, 315° проводить отсчеты пробником ЕР-601 значения НЭП E%3Mi.

Результат измерений зафиксировать в рабочем журнале.

  • 8.7.6 Из всех полученных значений Е%зм выбрать максимальное £**х и минимальное Е^п.

  • 8.7.7 Вычислить значение изотропности 1^] пробника ЕР-601 по формуле

(4)

  • 8.7.8 Результаты поверки считать положительными, если не более 0,5 дБ.

В противном случае результаты поверки считать отрицательными.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Пробник ЕР-601 признается годным, если все результаты поверки положительные.

  • 9.2 На пробник ЕР-601, признанный годным, выдается Свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

9.9 Пробник ЕР-601, имеющий отрицательные результаты поверки, в обращение не допускается, и на него выдается Извещение о непригодности к применению с указанием причин непригодности.

Начальник НИО-2 ФГУП «ВНИИФТРИ»

Начальник лаборатории 202

ФГУП «ВНИИФТРИ»

Старший научный сотрудник

НИО-2 ФГУП «ВНИИФТРИ»

В. А. Тищенко

Колотыгин

В.И. Лукьянов

9
