УТВЕРЖДАЮ"

МОДУЛИ ИЗМЕРИТЕЛЬНЫЕ СЕРИЙ EL,ES МЕТОДИКА ПОВЕРКИ МП 2064- 0049-2010

Руководитель лаборатории

ГЦИ СИ ФГ^ВЙИИМ им Д.И. Менделеева" _____f /ti "" В.П. Пи астро

" декабря 2010г.

Санкт-Петербург 2010

Настоящая методика поверки распространяется на находящиеся в эксплуатации модули серий EL,ES (далее - модули) производства фирмы "Beckhoff Automation GmbH", (Германия).

Методика устанавливает методы первичной и периодической поверок и порядок оформления результатов поверок.

Межповерочный интервал - два года.

  • 1. ОПЕРАЦИИ ПОВЕРКИ

    • 1.1. При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операций

Пункты методики

Обязательность проведения операций при

выпуске из производства и после ремонта

хранении и эксплуатации

1. Внешний осмотр

5.1

да

да

2. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код.

5.2

да

да

3. Проверка диапазонов и определение приведённой погрешности модулей преобразования силы постоянного тока в цифровой код.

5.3

да

да

4. Проверка диапазонов и определение абсолютной погрешности модулей преобразования температуры в цифровой код (при работе с термометрами сопротивления).

5.4

да

да

5. Проверка диапазонов и определение приведённой погрешности модулей преобразования температуры в цифровой код (при работе с термопарами).

5.5

да

да

6. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код (при работе с тензорезисторами).

5.6

да

да

7. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения и силы переменного тока в цифровой код.

5.7

да

да

8. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения.

5.8

да

9. Проверка диапазонов и определение приведённой погрешнос 1 и модулей преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока.

5.9

да

да

10. Проверка диапазона и определение приведенной погрешности модулей! формирования выходных импульсных сигналов с широтноимпульсной модуляцией (ШИМ).

5.10

да

да

1 1. Проверка диапазона и определение относительной погрешности модулей формирования выходных импульсных сигналов с частотной модуляцией (ЧИМ).

5.1 1

да

...

12. Проверка диапазона и определение абсолютной погрешности модулей измерения количества импульсов.

5.12

да

да

13. Проверка диапазона и определение приведённой погрешности модулей! преобразования сопротивления в цифровой код.

5.13

да

да

14. Проверка диапазона и определение приведённой погрешности модулей преобразования сопротивления в цифровой код (при потенциометрическом ВКЛ1ОЧСН11И)

5.14

ла

Да

15. Проверка электрической прочности изоляции

5.15

да

да

  • 2. СРЕДСТВА ПОВЕРКИ

    • 2.1. При проведении поверки должны быть применены средства поверки, приведенные в таблице 2.

Таблица 2

Рекомендуемые средства поверки

Основные метрологические характеристики

Количество,

шт.

Калибратор универсальный Н4-7 (с преобразователем напряжение-ток Я9-44)

Постоянный ток до 20 А, от ±0,004 до ±0,025 % Постоянное напряжение до 1000 В от ± 0,002 до ± 0,0035 % Переменный ток до 20 А от ± 0,01 5 до ±0,03 % Переменное напряжение до 700 В от ± 0,005 до ± 0,008 %

1

Мультиметр В7 - 64/1

от 2,0 В до 12,5 В :

± (40 ppm от Ux + 2 ед.мл.р.)

1

Магазин сопротивления Р4831

от 10'2до106 Ом, кл. 0,02

2

Частотомер электронно-счетныйЧЗ-63

Частота от 0,1 Гцдо200 МГц, от 0,1 мкс до 1000 с, 5Т= ±( 50 + Ттак1/пТизм)

1

Генератор импульсов Г5-82

Период повторения импульсов Т от 1 до 9,9-107 мкс Погрешность установки периода повторения ±ЗЮ’3Т

1

Универсальная пробойная установка У ПУ-10

от 0 до 10000 В

1

Примечание. При поверке допускается использовать другое оборудование, аналогичное по

своим техническим и метрологическим поверки.

характеристикам и обеспечивающее заданные режимы

  • 2.2. Работы со средствами поверки должны проводиться в соответствии с их эксплуатационной документацией.

  • 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1. При поверке модулей серий EL,ES, необходимо соблюдать требования безопасности, указанные в эксплуатационной документации, и требования безопасности применяемого оборудования.

    • 3.2. Соблюдать общие требования техники безопасности при эксплуатации электроустановок.

    • 3.3. Специалист, осуществляющий поверку модулей, должен иметь удостоверение Государственного поверителя.

  • 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

    • 4.1. При проведении поверки должны соблюдаться следующие нормальные ус

ловия:

  • -  диапазон температуры окружающего воздуха, °C........................от 1 5 до 25

  • -  относительная влажность воздуха при температуре 25 °C, %,.......от 30 до 80

  • -  диапазон атмосферного давления, кПа....................................от 86 до 106

  • 4.2. При подготовке к поверке модули выдерживать в нормальных условиях не менее одного часа.

  • 5. ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

    • 5.1. Внешний осмотр

      • 5.1.1. При проведении внешнего осмотра должно быть установлено соответствие модулей следующим требованиям:

  • -  корпус не должен иметь механических повреждений;

  • -  маркировка должна быть нанесена четко и соответствовать требованиям эксплуатационной документации;

  • -  комплектность должна соответствовать разделу "Комплектность" "Руководства по эксплуатации".

  • 5.2. 11ровсрка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код.

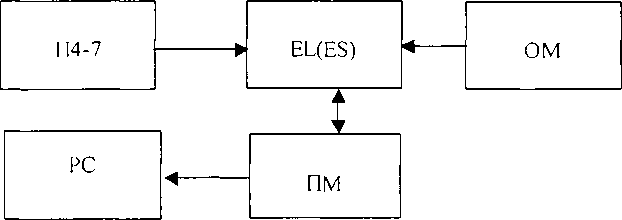

    • 5.2.1. Собрать схему в соответствии с рисунком 1 .

114-7 - калибратор универсальный

(в режиме воспроизведения постоянного напряжения); EL,ES,- модули серий EL,ES;

1 IM- процессорный модуль;

ОМ- оконечный модуль;

PC — персональный компьютер.

Рисунок 1

  • 5.2.2. Подавать с выхода Н4-7 значения напряжений UH0M в соответствии с таблицей 3 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.2.3. Снимать с экрана монитора PC значения Ulip.

  • 5.2.4. Для каждого значения U„p вычислить приведённую погрешность преобразования напряжения постоянного тока в цифровой код по формуле:

LJ НОМ - LJ rip 1 АЛП/

у„р и ,-----------С • 100%,

О max - U min

где Ином - значение номинального напряжения (в коде);

Unp - значение напряжения, снятое с экрана монитора PC (в коде);

Umax. Umin- максимальное и минимальное значения диапазона преобразования (в коде).

Таблица 3

Диапазон входных сиг-налов, В

U ном

U„p. код

Упр и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упред U,%

в

код

От -0,075 до

0,075

-0,075

-2147483648

EL 3602-0010

± 0,05

-0,0375

-1073741823

0

0

0,0375

1073741823

0,075

2147483647

от-10 до 10

-10

-32768

EL,ES 3001, EL,ES 3002, EL,ES 3004, EL,ES 3008, EL,ES 3101, EL,ES 3102 EL,ES 3104, EL,ES 3702

± 0,3

-5

-16383

0

0

5

16383

10

32677

от 0 до 10

0

0

EL,ES 3061,EL,ES 3062,

EL,ES 3064,EL,ES 3068, EL,ES 3161, EL,ES 3162

EL,ES 3164

±0,3

2,5

8191

5,0

16383

7,5

24585

10

32767

от-1,25 до

- 1,25 от-2,5 до 2,5 от -5 до 5 от -1 - до 10

-1,25

-2147483648

EL,ES 3602

± 0,01

-0,625

-1073741823

0

0

0,625

1073741823

1,25

2147483647

от -5 до 5

- 5

-32768

EL,ES 3632

± 0,5

-2,5

-16383

0

0

2,5

16383

2

32677

от 0 до 0,3

0

0

EL,ES 3681

±0,2

0,075

75000

0,15

150000

0,225

225000

0,3

300000

от 0 до 3

0

0

0,75

750000

1,5

1500000

2,25

2250000

3

3000000

от 0 до 30

0

0

7,5

75000000

15

15000000

22,5

22500000

30

30000000

от 0 до 300

0

0

75

75000000

150

150000000

225

225000000

300

300000000

от 0 до 30

0

0

EL 3062-0030

± 0,3

7,5

8191

15

16383

22,5

24585

30

32767

Модули преобразования напряжения постоянного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений ylipU не превышает (по абсолютной величине) упред и-

5.3. Проверка диапазонов и определение приведённой погрешности модулей преобразования силы постоянного тока в цифровой код.

  • 5.3.1. Собрать схему в соответствии с рисунком 1, используя калибратор

универсальный Н4-7 в режиме воспроизведения силы постоянного тока. Таблица 4

Диапазон входных сигналов

1|1ОМ

1[[р,

код

Ynp 1, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упред 1 j

мА

код

от 0 до 20 мА

0

0

EL,ES 3011, EL,ES 3012,

EL,ES 3014, EL,ES 3041,

EL,ES 3042, EL,ES 3044,

EL,ES 3048, EL,ES 31 1 1

EL,ES 3112, EL,ES 31 14,

EL,ES 3141, EL,ES 3142,

EL,ES 3144, EL,ES 3742

± 0,3

5

8191

10

16383

15

24585

20

32767

0

0

EL,ES 3612

± 0,01

5

536870912

10

1073741823

15

1610612735

20

2147483647

от 4 до 20 мА

4

0

EL,ES 3021, EL,ES 3022, EL,ES 3024, EL,ES 3051, EL,ES 3052,EL,ES 3054, EL,ES 3058,EL,ES 3121, EL,ES 3122, EL,ES 3124, EL,ES 3151, EL,ES 3152, EL,ES 3154

± 0,3

8

8191

12

16383

16

24585

20

32767

от -10 до 10 мА

-10

-32768

EL,ES 3142-0010

± 0,3

-5

-16383

0

0

5

16383

10

32677

от 0 до 0,1А

0

0

EL,ES 3681

± 0,5

0,025

25000

0,05

50000

0,075

75000

0,1

100000

от 0 до 1А

0

0

0,25

2500000

0,5

5000000

0,75

7500000

1,0

1000000

от 0 до 10 А

0

0

EL,ES 3681

±1.2-

2,5

2500000

5,0

5000000

7,5

7500000

10

10000000

  • 5.3.2. Подавать с выхода Н4-7 значения силы тока 1НОМ в соответствии с таблицей 4 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.3.3. Снимать с экрана монитора PC значения 1пр

  • 5.3.4. Для каждого значения 1пр вычислить приведённую погрешность преобразования силы тока постоянного напряжения в цифровой код по формуле:

ylipi

I max - I min

где Ijiom- значение силы номинального тока (в коде);

1пр - значение силы тока, снятое с экрана монитора PC (в коде);

Imax. Imin- максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования силы постоянного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений ylip i не превышает (по абсолютной величине) у||ред,.

  • 5.4. Проверка диапазонов и определение абсолютной погрешности модулей преобразования температуры в цифровой код (при работе с термометрами сопротивления).

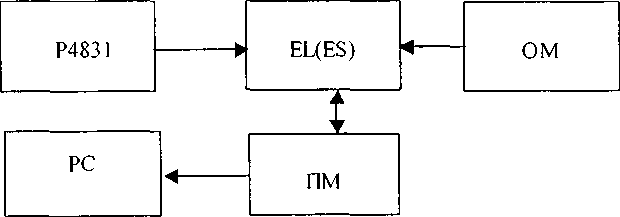

  • 5.4.1. Собрать схему в соответствии с рисунком 2 .

Р483 1 -магазин сопротивлений; EL,ES- модули серии EL,ES; ПМ- процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер. Рисунок 2

Таблица 5

Диапазон,

°C

Ком,

Ом

т

1 ном?

т

1 пр. код

Дпр Т>

°C

Наименование модулей

Пределы допускаемой абсолютной погрешности преобразования ДПред Т, °C

°C

код

от -200 до

850

18,52

-200

-2000

EL,ES 3201,

EL.ES3202,

EL,ES 3204

±0,5

125,16

65

650

222,68

330

3300

312,10

595

5950

390,48

850

8500

от -60 до

180

69,45

-60

-600

100,00

0

0

135,41

60

600

175,95

120

1200

223,21

180

1800

  • 5.4.2. Устанавливать на магазине Р4831 значения сопротивлений RHOm, в соответствии с таблицей 5 последовательно для всех типов термометров сопротивлений и всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.4.3. Снимать с экрана монитора PC значения Т,.

  • 5.4.4. Для каждого значения Тпр вычислить абсолютную погрешность преобразования температуры в цифровой код по формуле:

Л     Тном - Тпр

10

где Т„ом — значение номинальной температуры (в коде);

Тпр -значение температуры, снятой с экрана монитора PC (в коде).

Модули преобразования температуры в цифровой код (при работе с термометрами сопротивления) считаются выдержавшими поверку, если ни одно из полученных значений Дир г не превышает (по абсолютной величине) Д,|редт.

  • 5.5. Проверка диапазонов и определение приведённой погрешности модулей преобразования температуры в цифровой код (при работе с термопарами).

  • 5.5.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режиме воспроизведения постоянного напряжения.

Таблица 6

Диапазон, °C

ном,

мВ

т

1 ном.

т

1 пр.

код

7прт, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования

УпредТ, %

°C

код

от -100 до 1370

-3,554

-100

-1000

EL 3311

EL 3312

EL3314

EL3318

± 0,3

10,766

265

2650

26,179

630

6300

41,276

1000

10000

54,819

1370

13700

  • 5.5.2. Подавать с выхода Н4-7 значения напряжения UH0M в соответствии с таблицей 6 последовательно для всех типов термопар и для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.5.3. Снимать с экрана монитора PC значения Тпр.

  • 5.5.4. Для каждого значения Тцр вычислить приведённую погрешность преобразования температуры в цифровой код по формуле:

упрТ = Т"_ом :_Т2В -100%,

Т max - Т mill

где Тном- значение номинальной температуры (в коде);

Тпр -значение температуры, снятой с экрана монитора РС(в коде);

Tmax, Tmin- максимальное и минимальное значения установленного диапазона преобразования (в коде).

Модули преобразования температуры в цифровой код (при работе с термопарами) считаются выдержавшими поверку, если ни одно из полученных значений упрТ не превышает (по абсолютной величине) упредт-

  • 5.6. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения постоянного тока в цифровой код (при работе с тензо-резисторами).

  • 5.6.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режиме воспроизведения постоянного напряжения.

Таблица 7

Диапазон входных сигналов, мВ

U ном

Unp, код

Упр и. %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упреди, %

мВ

код

от -20 до 20

-20

-2147483648

EL,ES 3351

EL,ES 3356

± 0,01

± 0,1

-10

-1073741824

0

0

10

1073741824

20

2147483647

  • 5.6.2. Подавать с выхода Н4-7 значения напряжения UH0M в соответствии с таблицей 7 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.6.3. Снимать с экрана монитора PC значения UHp.

  • 5.6.4. Для каждого значения Unp. вычислить приведённую погрешность преобразования напряжения постоянного тока в цифровой код по формуле:

упри = — ном ~ U пр -100%,

U шах - U min

где U|IOM- значение номинального напряжения (в коде);

ипр - значение напряжения, снятое с экрана монитора PC (в коде);

Umax, Unlin- максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования напряжения постоянного тока в цифровой код (при работе с тензорезисторами) считаются выдержавшими поверку, если ни одно из полученных значений упр и не превышает (по абсолютной величине) упреДи-

  • 5.7. Проверка диапазонов и определение приведённой погрешности модулей преобразования напряжения и силы переменного тока в цифровой код.

  • 5.7.1. Собрать схему в соответствии с рисунком 1, используя калибратор универсальный Н4-7 в режим воспроизведения напряжения переменного тока.

Таблица 8

Диапазон входных сигналов,

В

Частота входного сигнала,

Гц

U ном

в

код

от 0 до

500

10

0

0

125

1250

250

2500

375

3750

500

5000

200

0

0

125

1250

250

2500

375

3750

500

5000

500

0

0

125

1250

250

2500

375

3750

500

5000

от 0 до

0,3

50

0

0

0,075

75000

0,15

150000

0,225

225000

0,3

300000

от 0 до 3

50

0

0

0,75

750000

1,5

1500000

2,25

2250000

3

3000000

от 0 до 30

50

0

0

7,5

7500000

15

15000000

22,5

22500000

30

30000000

от 0 до

300

50

0

0

75

75000000

150

150000000

225

225000000

300

300000000

Unp.

код

Упр

и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования упред и, %

EL,ES 3403-0000,

EL,ES 3403-0010

±0,5

EL,ES 3681

±0,5

±0,75

5.7.2. Подавать с выхода Н4-7 значения напряжения UH0M в соответствии с таблицей 8 на частотах 10, 200 и 500 Гц для модулей EL,ES 3403 и на частоте 50 Гц для модулей EL,ES 3681 последовательно для всех каналов поверяемых модулей, указанных в таблице 8-

5.7.3. Снимать с экрана монитора PC значения Unp.

5.7.4. Для каждого значения Unp вычислить приведённую погрешность преобразования напряжения переменного тока в цифровой код по формуле:

U ном-U Пр .100о,

U max - U min

где Uном - значение номинального напряжения (в коде);

ипр - значение напряжения, снятое с экрана монитора PC (в коде);

Umax. Umin- максимальное и минимальное значения диапазона преобразования (в коде).

  • 5.7.5. Установить калибратор Н4-7 в режим воспроизведения силы переменного тока.

  • 5.7.6. Подавать с выхода Н4-7 значения силы тока 1ном в соответствии с таблицей 9 на частотах 10, 200 и 500 Гц для модулей EL,ES 3403, и на частоте 50 Гц для модулей EL,ES 3681 последовательно для всех каналов поверяемых модулей, указанных в таблице 9.

  • 5.7.7. Снимать с экрана монитора PC значения 1цР

Таблица 9

Диапазон входных сигналов

Частота входного сигнала,

Гц

1 ном

^пр,

КОД

Упр I, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования упред|, %

А

код

от 0 до 1А (от 0 до 5 А)

10

0

0

EL,ES 3403-0000

(EL,ES 3403-0010)

± 0,5

0,25

250

0,5

500

0,75

750

1

1000

200

0

0

0,25

250

0,5

500

0,75

750

1

1000

500

0

0

0,25

250

0,5

500

0,75

750

1

1000

от 0 до 0,1А

50

0

0

EL,ES 3681

± 1

0,025

25000

0,05

50000

0,075

75000

0,1

100000

от 0 до 1А

0

0

EL,ES 3681

± 0,7

0,25

250000

0,5

500000

0,75

750000

1

1000000

от 0 до 10 А

0

0

+ 1,2

2,5

2500000

5

5000000

7,5

7500000

10

10000000

5.7.8. Для каждого значения 1|1р вычислить приведённую погрешность преобразования силы переменного тока в цифровой код по формуле:

упр1= ь^и.юо%,

I max - I min

где 1НОМ- значение силы номинального тока (в коде);

1|1р - значение силы тока, снятое с экрана монитора PC (в коде);

Iinax. Imin- максимальное и минимальное значения диапазона преобразования (в коде).

Модули преобразования напряжения и силы переменного тока в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений Ynp и, Ynp I не превышает (по абсолютной величине) уПред и, 7пред 1 соответственно.

  • 5.8. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения.

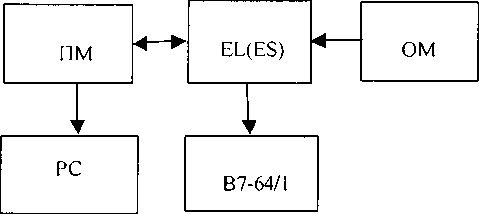

5.8.1. Собрать схему в соответствии с рисунком 3.

EL,ES -модули серий EL,ES; ПМ - процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер; В7-64/1 - мультиметр.

Рисунок 3

  • 5.8.2. Устанавливать на экране монитора PC значения напряжения U,10M в соответствии с таблицей 10 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.8.3. Снимать показания иизм с В7-64/1. Результаты занести в таблицу 10.

  • 5.8.4. Для каждого значения UmM вычислить приведённую погрешность преобразования цифровых сигналов в аналоговый выходной сигнал постоянного напряжения по формуле:

у,Фи .                . 100% .

U max - С min

где (Дом-значение номинального напряжения, установленное на экране монитора PC

UmM - значение напряжения, измеренное В7-64/1;

Umax. Umjn- максимальное и минимальное значения диапазона преобразо

вания.

Таблица 10

Диапазон выходных сигналов, В

U ном, в

U ИЗМ. в

Yup и, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования у|11х.ди.

%

от 0 до 10

0

EL,ES 4001, EL,ES 4002,

EL,ES 4004, EL,ES 4008,

EL,ES 4102, EL,ES

4104

±0,1

2,5

5,0

7,5

10

от -10 до 10

-10

EL,ES 4031, EL,ES 4032,

EL,ES 4034, EL,ES 4038,

EL,ES 4132, EL,ES 4134,

EL,ES 4732

±0,1

-5

0

5

10

Модули преобразования цифровых сигналов в аналоговый выходной сиг

нал постоянного напряжения считаются выдержавшими поверку, если ни одно из полученных значений упр и не превышает (по абсолютной величине) упред и-

  • 5.9. Проверка диапазонов и определение приведённой погрешности модулей преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока.

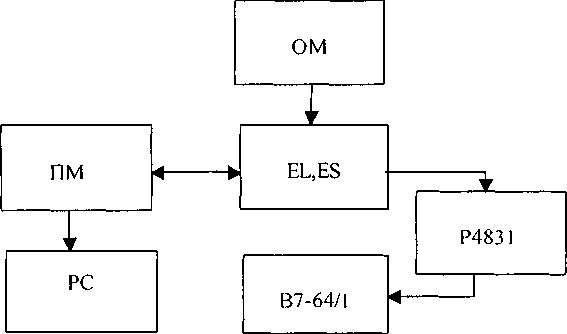

  • 5.9.1. Собрать схему в соответствии с рисунком 4. Установить на Р4831 сопротивление R= 100 Ом.

  • 5.9.2. Устанавливать на экране монитора PC значения силы тока I иом в соответствии с таблицей 11 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

  • 5.9.3. Снимать показания UmM. с В7-64/1. Результаты занести в таблицу 11.

  • 5.9.4. Для каждого значения иизм вычислить допускаемую приведённую погрешность преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока по формуле:

U ИЗМ /R-I

Унр I =---■ 1 00% ,

I max - I mill

где I ном- значение силы номинального тока, установленное на экране монитора PC ;

иизм - значение напряжения, измеренное В7-64/1;

Imax, Imin- максимальное и минимальное значения установленного диапазона преобразования.

EL,ES- модули серий EL,ES; ПМ - процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер; В7-64/1 - мультиметр,

Р4831- магазин сопротивлений.

Рисунок 4

Таблица 11

Диапазон выходных сигналов, мА

1|1ОМ.

мА

П|ЦМ,

в

Упр 1. %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упрел 1, %

от 0 до 20

0

EL,ES 4011, EL,ES 4012,

EL,ES 4014, EL,ES4018,

EL,ES 4712

±0,1

5

10

15

20

EL,ES4112, EL,ES4114

±0,2

от 4 до 20

4

EL,ES 4021, EL,ES 4022,

EL,ES 4024, EL,ES 4028

±0,1

8

12

16

20

EL,ES 4122, EL,ES 4124

±0,2

Модули преобразования цифровых сигналов в аналоговый выходной сигнал силы постоянного тока считаются выдержавшими поверку, если ни одно из полученных значений упр | не превышает (по абсолютной величине) упред i-

  • 5.10. Проверка диапазона и определение относительной погрешности модулей формирования выходных импульсных сигналов с широтно-импульсной модуляцией (ШИМ).

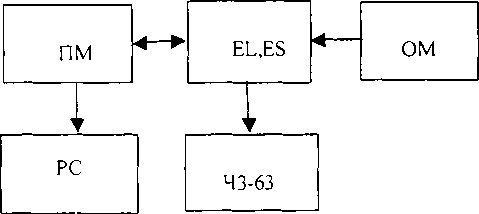

  • 5.10.1. Собрать схему в соответствии с рисунком 5.

EL,ES -модули серий EL,ES;

ПМ - процессорный модуль; ОМ- оконечный модуль;

PC - персональный компьютер;

43-63- частотомер электронно-счётный.

Рисунок 5

  • 5.10.2. Устанавливать на экране монитора PC значения ТНОм.в соответствии с таблицей 12 последовательно для всех каналов поверяемого модулей.

  • 5.10.3. Для каждого значения Т„ом, устанавливать на экране монитора PC значения тном в соответствии с таблицей 12 последовательно для всех каналов.

  • 5.10.4. Снимать показания Тизм. и тизм с 43-63. Результаты занести в таблицу 12.

  • 5.10.5. Для каждого значения QmM вычислить относительную погрешность преобразования цифровых сигналов в скважность выходных импульсов по формуле:

's/ном " Х/ИЗМ 1 ЛЛЙ/

YnpQ =         --- • 1 00% ,

Qhom

где Q|K)M - номинальное значение скважности, установленное на экране монитора PC ;

Q„3M - значение скважности, вычисленное по формуле:

QTh3M

изм = —--- 5

1 изм где Тизм- значение периода, измеренное 43-63.

тизм- значение длительности импульса, измеренное 43-63.

Таблица 12

Период импульсной последовательности-

Длительность импульса

Скважность

У npQ, %

Наименование модулей

Пределы допускаемой отоситель-ной погрешности преобразования У предо.

%

Тном,

МКС

Т ИЗМ,

мкс

ТцОМ,

МКС

ТгЗМ,

МКС

QllOM

Qmjm

50

5

0,1

EL,ES 2502,

EL,ES 2535,

EL,ES 2545

± 0,1

25

0,5

45

0,9

500

50

0,1

250

0,5

450

0,9

5-Ю5

5-104

0,1

2,5-105

0,5

4,5-105

0,9

Модули преобразования цифровых сигналов в скважность при широтноимпульсной модуляции считаются выдержавшими поверку, если ни одно из полученных значений у|1р q не превышает (по абсолютной величине) у пред Q-

  • 5.11. Проверка диапазона и определение относительной погрешности модулей формирования выходных импульсных сигналов с частотной модуляцией (ЧИМ).

    • 5.11.1. Собрать схему в соответствии с рисунком 5.

Таблица 13

Диапазон выходных сигналов, кГц

1 ном,

кГц

F изм, кГц

Упр г. %

Наименование модулей

Пределы допускаемой относительной погрешности преобразования уПред F, %

от 0,1 до 500

0,1

EL,ES 2521

±0,1

1

10

100

500

  • 5.11.2. Устанавливать на экране монитора PC значения частоты FH0M в соответствии с таблицей 13.

  • 5.11.3. Снимать показания F„3M с 43-63. Результаты занести в таблицу 13.

  • 5.11.4. Для каждого значения F1IJM. вычислить относительную погрешность преобразования цифровых сигналов в частоту по формуле:

у„р1. -Ьюм'1?и:,У-100%,

Fh3M

где Fiiom -значение номинальной частоты, установленное на экране монитора PC;

FhjM -значение частоты, измеренное 43-63.

Модули преобразования цифровых сигналов в частоту при частотной модуляции считаются выдержавшими поверку, если ни одно из полученных значений упр F не превышает (по абсолютной величине) упрСд г-

  • 5.12. Проверка диапазона и определение абсолютной погрешности модулей измерения количества импульсов.

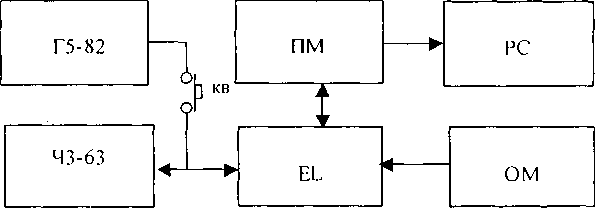

    • 5.12.1. Собрать схему в соответствии с рисунком 6.

EL -модули серии EL;

ПМ - процессорный модуль;

ОМ- оконечный модуль;

PC - персональный компьютер;

43-63 - частотомер электронно-счётный;

Г5-82 - генератор импульсов;

КВ- кнопочный выключатель.

Рисунок 6

Таблица 14

Частота

измеряемых импуль сов,

кГц

Время измерения, с

Количество импульсов

Дпр

N. имп.

Наименование модулей

Пределы допускаемой абсолютной погрешности измерения Апред N, ИМП.

измеренное

43-63 Nhom

измеренное модулем Nh3m

0,1

5

EL 1501,

EL 1512

1

20

± 3

10

100

  • 5.12.2. Устанавливать на генераторе Г5-82 значения частоты следования импульсов и времени измерения в соответствии с таблицей 14 последовательно для всех каналов модуля. Запуск и останов импульсной последовательности осуществлять с помощью кнопочного выключателя КВ. Время измерения контролировать по секундной стрелке часов.

Примечание: точность задания времени измерения количества импульсов некритична (метод сравнения).

  • 5.12.3. Снимать показания NH0M с 43-63 а с экрана монитора PC значения Nhim-

  • 5.12.4. Для каждого значения NmM вычислить абсолютную погрешность преобразования количества импульсов в цифровой код по формуле:

Дпр N LIH0M- NH3M,

где NH0M- значение количества импульсов, измеренное 43-63;

N„3M- значение количества импульсов, измеренное модулем.

Модули измерения количества импульсов считаются выдержавшими поверку, если ни одно из полученных значений Д||р N не превышает (по абсолютной величине) Дпрсд N-

  • 5.13. Проверка диапазонов и определение приведённой погрешности модулей преобразования сопротивления в цифровой код.

    • 5.13.1. Собрать схему в соответствие с рисунком 2.

    • 5.13.2. Устанавливать на магазине Р4831 значения сопротивлений RH0M. в соответствии с таблицей 15 последовательно для всех каналов поверяемых модулей, указанных в этой таблице.

Таблица 15

Предел

Ином

Rnp. код

Упр R, %

Наименование модулей

Пределы допускаемой приведённой погрешности преобразования Упред R. %

код

1 Ом

0,25

8192

EL 3692

±0,5

0,50

16383

0,75

24575

1,00

32767

100 Ом

25

8192

50

16383

75

24575

100

32767

10 кОм

2500

8192

5000

16383

7500

24575

10000

32767

10 МОм

2500000

8192

5000000

16383

7500000

24575

10000000

32767

  • 5.13.3. Снимать с экрана монитора PC значения R пр.

  • 5.13.4. Для каждого значения R пр вычислить приведённую погрешность преобразования сопротивления в цифровой код по формуле:

Y„pR = R22L'Rnp -100%, R. max “ R. min

где R|IOM- значение номинального сопротивления (в коде);

Rl)p -значение сопротивления, снятого с экрана монитора PC (в коде);

Rmax Rmin- максимальное и минимальное значения установленного диапазона преобразования (в коде).

Модули преобразования сопротивления в цифровой код считаются выдержавшими поверку, если ни одно из полученных значений ylipR не превышает (по абсолютной величине) у|1ред R-

5.14 Проверка диапазонов и определение приведённой погрешности модулей преобразования сопротивления в цифровой код ( при потенциометрическом включении).

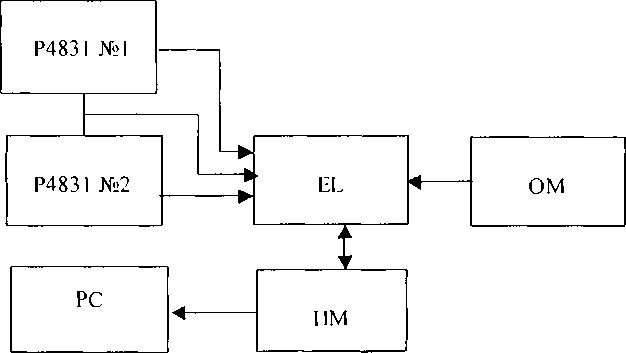

  • 5.14.1 Собрать схему в соответствие с рисунком 7.

  • 5.14.2 Устанавливать на магазинах Р4831 №1 и №2 значения сопротивлений Rhom I и R1IOM 2 в соответствии с таблицей 16 последовательно для всех каналов поверяемого модуля, указанного в этой таблице.

EL- модуль серии EL;

ПМ - процессорный модуль;

ОМ- оконечный модуль;

PC - персональный компьютер;

Р4831 №1, №2 - магазины сопротивления. Рисунок 7

Таблица 16

R ном|

R ном2

Rnp,

код

Упр R, %

Наименование модуля

Пределы допускаемой приведённой погрешности преобразования упред R. %

Ом

код

Ом

код

49700

32570

300

197

40000

26214

10000

6553

25000

16388

25000

16388

EL 3255

±0,5

10000

6553

40000

26214

100

66

49900

32701

  • 5.14.3 Снимать с экрана монитора PC значения R пр.

  • 5.14.4 Для каждого значения R цР вычислить приведённую погрешность преобразования сопротивления в цифровой код по формуле:

у„Рк. Кном2~ Кпр -100%, Rhom I + R номЗ

где Rhomi, &ном2~ значения номинальных сопротивлений (в коде);

Rnp -значение сопротивления, снятого с экрана монитора PC (в коде); (в коде).

Модуль преобразования сопротивления в цифровой код ( при потенциометрическом включении) считается выдержавшим поверку, если ни одно из полученных значений у|1р r не превышает (по абсолютной величине) уцрСД r,

5.15 Проверка электрической прочности изоляции.

  • 5.15.1 Проверку электрической прочности изоляции модулей проводить с помощью установки У ПУ-10 при отключенном напряжении питания.

  • 5.15.2 При испытаниях каждого модуля один выходной зажим установки УПУ-10 поочередно соединять с каждой из клемм питания, другой выходной зажим установки УПУ-10 соединять с клеммой защитного заземления на корпусе модуля. После каждого соединения напряжение от УПУ-10 подавать, начиная с нуля, до максимального значения 500 В (действующее значение). Время выдержки при максимальном испытательном напряжении - 1 мин. После этого снизить испытательное напряжение до нуля.

Модули считаются выдержавшими испытания, если не было пробоя или поверхностного перекрытия изоляции.

  • 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 При положительных результатах поверки оформляют свидетельство о поверке модуля, форма которого приведена в приложении А ПР50.2.006-94.

  • 6.2 При отрицательных результатах поверки модуля его к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности, форма которого приведена в приложении Б ПР50.2.006-94.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
