Методика поверки «Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204» (ПР-06-2020МП)

Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ Главный метролрг

А.Н. Новиков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204

МЕТОДИКА ПОВЕРКИ ПР-06-2020МП г. Москва 2020 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания постоянного и переменного тока серий АКИП-1203, АКИП-1204, изготавливаемые 1ТЕСН ELECTRONIC Co.,ltd., Китай.

Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204 (далее по тексту - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного и переменного тока..

Интервал между поверками 1 год.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке. Эталоны единиц величин, используемые при поверке СИ, должны быть аттестованы.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха                    (23±5) °С;

• - относительная влажность                            от 5 до 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

  - напряжение питающей сети - частота питающей сети	(230,0±4,4) В; (380,0±13,2) В; (50±1) Гц.
  6 ПОДГОТОВКА К ПОВЕРКЕ
  6.1 Перед проведением подготовительные работы:	поверки должны	быть выполнены	следующие
  - проведены технические	и организационные	мероприятия по	обеспечению
  безопасности проводимых работ ГОСТ 12.27.0-75;	в соответствии с	действующими	положениями

- проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый источник должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 6.5 Включить питание источника и средств поверки.

• 6.6 Выдержать поверяемый источник и средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева источника 30 минут.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого источника следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый источник бракуется и подлежит ремонту.

Включить источник. Проверить работоспособность жидкокристаллического дисплея, регуляторов и функциональных клавиш. Режимы, отображаемые на дисплее, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании источник бракуется и направляется в ремонт.

Проверка идентификационных данных программного обеспечения источников питания осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат проверки считать положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Определение абсолютной погрешности установки/измерения выходного напряжения переменного тока проводить методом прямых измерений путем сличения установленного значения напряжения переменного тока с показаниями мультиметра цифрового 2002 (далее по тексту - вольтметр).

• 7.4.1 Собрать измерительную схему, представленную на рисунке 1. Подключить вход сетевого питания поверяемого источника к выходу автотрансформатора (далее - ЛАТР). На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Вольтметр подключить к выходу поверяемого источника.

• 7.4.2 Органами управления поверяемого источника установить частоту выходного напряжения переменного тока 50 Гц и значение выходного напряжения, соответствующее 10 - 15 % от конечного значения диапазона.

• 7.4.3 Перевести вольтметр в режим измерения напряжения переменного тока. Произвести измерение выходного напряжения поверяемого источника (U2002), фиксируя показания вольтметра. Зафиксировать показания поверяемого источника (UycT и иизм) по индикатору на лицевой панели источника.

• 7.4.4 Провести измерения выходного напряжения источника, устанавливая на поверяемом источнике выходное напряжение, соответствующее 40 - 60 % и 90 - 100 % от конечного значения диапазона.

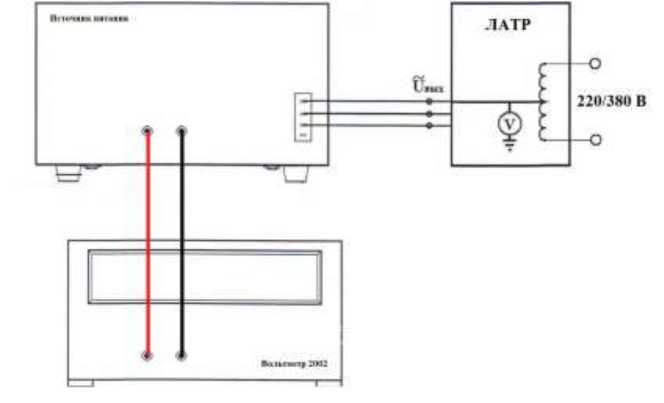

Рисунок 1 - Схема соединения приборов для определения параметров выходного напряжения источников

• 7.4.5 Определить абсолютную погрешность установки выходного напряжения по формуле:

Аиуст=иуст—U2002,

где иуст - установленное значение напряжения на выходе поверяемого источника, В; U2002 - значение напряжения, измеренное вольтметром, В.

• 7.4.6 Определить абсолютную погрешность измерения выходного напряжения по формуле:

Аиизм=и2002—0изм,

где иизм - измеренное значение напряжения по показаниям индикатора источника, В; U2002 - значение напряжения, измеренное вольтметром, В.

Результаты поверки считать положительными:

• 1. Если во всех поверяемых точках значения абсолютной погрешности установки выходного напряжения переменного тока не превышают допускаемых пределов:

±(0,002•ивых+0,0021 •Umax), для модификаций АКИП-1203/1, АКИП-1203/2, АКИП-1203/3;

±(0,003 •ивых+0,0031 •Umax), для модификаций АКИП-1204/1, АКИП-1204/2, АКИП-1204/3

где ивых - установленное значение напряжения переменного тока, В;

Umax - верхний предел диапазона установки напряжения переменного тока, В.

• 2. Если во всех поверяемых точках значения абсолютной погрешности измерений выходного напряжения переменного тока не превышают допускаемых пределов:

±(0,002 ^иизм+0,002^ Umax),

где иизм - измеряемое значение напряжения на выходе источника по встроенному индикатору, В;

Umax - верхний предел диапазона измерения напряжения переменного тока, В.

Определение абсолютной погрешности измерения частоты выходного сигнала проводить методом прямых измерений путем сличения измеренного значения частоты с показаниями мультиметра цифрового 2002 (далее по тексту - вольтметр).

• 7.5.1 Собрать измерительную схему, представленную на рисунке 1. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Вольтметр подключить к выходу поверяемого источника.

• 7.5.2 Органами управления поверяемого прибора установить режим воспроизведения переменного синусоидального напряжения частотой соответствующей 10 - 30 % от конечного значения диапазона и выходное напряжение 10 В.

• 7.5.3 Перевести вольтметр в режим измерения частоты напряжения переменного тока. Произвести измерение частоты выходного напряжения поверяемого источника, фиксируя показания на поверяемом источнике и мультиметре.

• 7.5.4 Провести измерения частоты выходного напряжения источника, устанавливая на поверяемом источнике частоты, соответствующее 40 - 60 % и 90 - 100 % от конечного значения диапазона.

• 7.5.5 Определить абсолютную погрешность измерения частоты выходного напряжения по формуле:

AF= Fизм-F2002,

где Fизм - измеренное значение частоты на поверяемом источнике, Гц;

F2002 - значение частоты, измеренное вольтметром, Гц.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности частоты выходного сигнала не превышают допускаемых пределов:

в диапазоне частот от 10 до 999,9 Гц:      ±(0,001 Тизм+0,1),

в диапазоне частот от 1000 до 5000 Гц:     ±(0,001 Тизм+1),

где Fизм - измеряемое значение частоты, Гц.

Определение абсолютной погрешности воспроизведения силы переменного тока производить методом прямого измерения по встроенному амперметру шунта токового PCS-71000A (далее по тексту - шунт).

• 7.6.1 Собрать измерительную схему, представленную на рисунке 2. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505.

• 7.6.2 Подключение поверяемого источника к шунту и нагрузке производить согласно руководству по эксплуатации и в соответствии с рисунком 2. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.6.3 Установить на выходе источника значение напряжения 100 В и частотой 50 Гц, значение силы тока на нагрузке установить равное 10 - 30 % от конечного значения диапазона.

• 7.6.4 Произвести измерение силы тока с помощью шунта, фиксируя показания на поверяемом источнике и амперметре шунта.

• 7.6.5 Провести измерения по п.п. 7.6.3 - 7.6.4, устанавливая на поверяемом источнике выходной ток, соответствующий 40 - 60 % и 70 - 100 % от конечного значения диапазона.

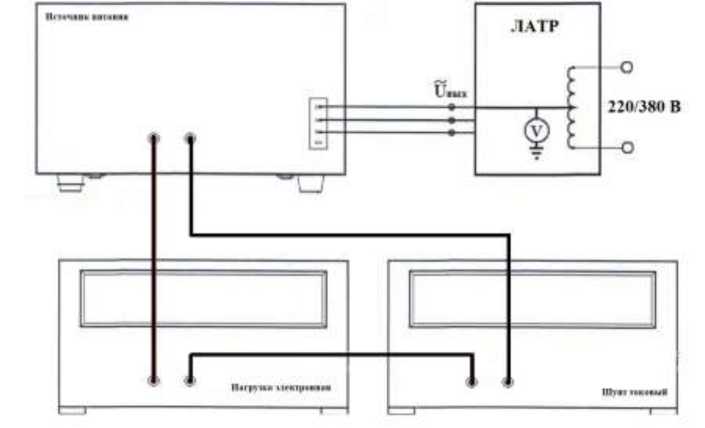

Рисунок 2 - Схема соединения приборов для измерения параметров выходного тока источника

7.6.7 Определить абсолютную погрешность измерения силы тока по формуле:

AI 1изм-1ш,

где 1изм - измеренное значение силы тока на дисплее источника, А; IPCS -значение силы тока, измеренное с помощью шунта, А.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности измерения силы переменного тока не превышают допускаемых пределов:

±(0,003-1изм+0,0031-1та_Х) для модификаций АКИП-1203/1, АКИП-1203/2, АКИП-1203/3, АКИП-1204/1, АКИП-1204/2;

±(0,003^1изм+0,00315 •Imax) для модификаций АКИП-1204/3.

где 1изм - измеряемое значение силы переменного тока, А;

Imax - верхний предел диапазона измерений силы переменного тока, А.

Примечание

Определение абсолютной погрешности измерения силы переменного тока для источников АКИП-1204/1, АКИП-1204/2, АКИП-1204/3 производится поочередно для каждой фазы.

Определение абсолютной погрешности воспроизведения выходного напряжения переменного тока проводить методом прямых измерений с помощью мультиметра цифрового 2002 (далее по тексту - вольтметр).

• 7.7.1 Выход поверяемого источника соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной и вольтметра в соответствии с рисунком 3. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Вольтметр подключить к выходу поверяемого источника.

• 7.7.2 Перевести вольтметр в режим измерения напряжения переменного тока.

• 7.7.3 На поверяемом источнике установить значение напряжения 250 В и частоту 50 Гц.

• 7.7.4 На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить равным 90 % конечного значения диапазона силы тока.

• 7.7.5 По показаниям вольтметра зафиксировать значения напряжения на выходе источника при номинальном значении напряжения питания.

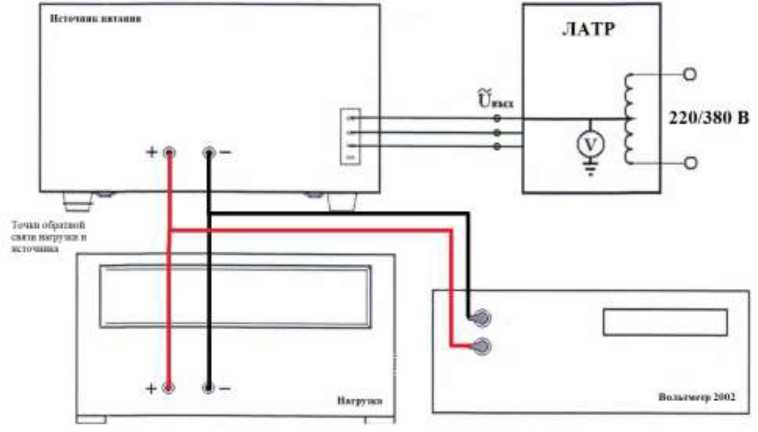

Рисунок 3 - Схема соединения приборов для определения нестабильности выходного напряжения источников

• 7.7.6 На ЛАТР плавно изменить напряжение питания от номинального ином до 1,1-ином.

• 7.7.7 Измерения нестабильности выходного напряжения производить через 1 мин после установки напряжения питания по изменению показаний вольтметра относительно показаний при номинальном напряжении питания ином.

• 7.7.8 Вышеперечисленные операции провести при напряжении питания равном 0,9^ином.

Результаты поверки считать положительными, если значения нестабильности выходного напряжения переменного тока при изменении напряжения питания не превышают:

±0,001-Umax,

где Umax - верхний предел диапазона установки напряжения переменного тока, В.

Определение нестабильности выходного напряжения переменного тока при изменении силы тока в нагрузке проводить методом прямых измерений с помощью мультиметра цифрового 2002 (далее по тексту - вольтметр).

• 7.8.1 Выход поверяемого источника соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной и вольтметра в соответствии с рисунком 3. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Вольтметр подключить к выходу поверяемого источника.

• 7.8.2 На поверяемом источнике установить диапазон значений выходного напряжения от 1 до 150 В. Установить выходное напряжение переменного тока 100 В и частоту 50 Гц.

• 7.8.3 На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить равным 90% конечного значения диапазона силы тока.

• 7.8.4 Перевести вольтметр в режим измерения напряжения переменного тока. По показаниям вольтметра зафиксировать значения напряжения на выходе поверяемого источника при значении тока нагрузки 90 % от максимального значения.

• 7.8.5 Установить на нагрузке значение тока потребления 10 % от максимального значения, установленного на источнике.

• 7.8.6 Измерения нестабильности выходного напряжения производить через 1 мин по изменению показаний вольтметра относительно показаний при значении тока нагрузки 90 % от максимального значения.

Результаты поверки считать положительными, если значения нестабильности выходного напряжения переменного тока при изменении силы тока в нагрузке не превышают:

±0,005^Umax,

где Umax - верхний предел диапазона установки напряжения переменного тока, В.

Определение коэффициента гармоник выходного напряжения переменного тока производится с помощью измерителя нелинейных искажений Boonton 1121 (далее по тексту -измеритель).

• 7.9.1 Собрать измерительную схему, представленную на рисунке 4. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Измеритель

подключить к выходу поверяемого источника.

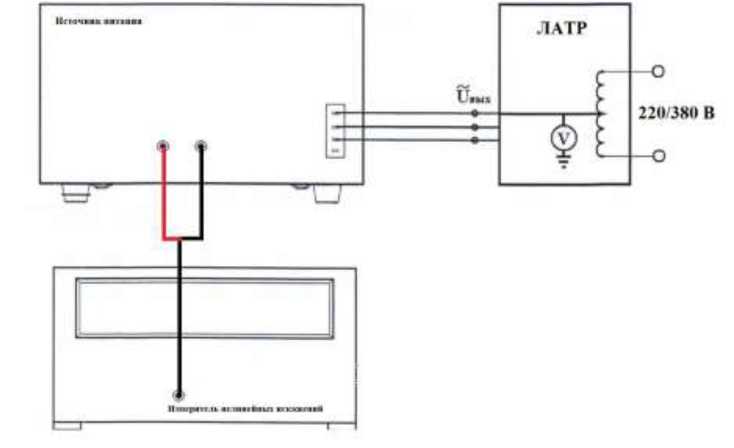

Рисунок 4 - Схема соединения приборов для определения коэффициента гармоник выходного

напряжения переменного тока

• 7.9.2  На поверяемом источнике установить значение выходного напряжения переменного тока 90 В.

• 7.9.3 Произвести измерение коэффициента гармоник на частотах 50, 500, 1000, 2500, 5000 Гц.

Результаты поверки считать положительными, если значения коэффициента гармоник выходного напряжения переменного тока не превышают допускаемых пределов:

0,5 %, при частоте напряжения переменного тока от 10 до 500 Гц;

2 %, при частоте напряжения переменного тока от 501 до 5000 Гц.

Определение абсолютной погрешности установки/измерения выходного напряжения постоянного тока проводить методом прямых измерений путем сличения установленного значения напряжения постоянного тока с показаниями вольтметра при отсутствии нагрузки.

• 7.10.1 Собрать измерительную схему, представленную на рисунке 2. Подключить вход сетевого питания поверяемого источника к выходу автотрансформатора (далее - ЛАТР). На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505. Вольтметр подключить к выходу поверяемого источника.

• 7.10.2 Органами управления поверяемого прибора установить режим воспроизведения постоянного напряжения и выходное напряжение, соответствующее 10 - 30, 40 - 60, 70 - 90 % от конечного значения диапазона

• 7.10.3 Перевести вольтметр в режим измерения напряжения постоянного тока. Произвести измерение выходного напряжения поверяемого источника (U2002), фиксируя показания вольтметра. Зафиксировать показания поверяемого источника (Иуст и Цизм) по индикатору на лицевой панели источника.

• 7.10.4 Провести измерения выходного напряжения источника, устанавливая на поверяемом источнике выходное напряжение, соответствующее 40 - 60 % и 90 - 100 % от конечного значения диапазона.

• 7.10.5 Определить абсолютную погрешность установки выходного напряжения по формуле:

Аиуст=иуст—U2002,

где иуст - установленное значение напряжения на выходе поверяемого источника, В;

U2002 - значение напряжения, измеренное вольтметром, В.

• 7.10.6 Определить абсолютную погрешность измерения выходного напряжения по формуле:

Аиизм=и2002-0изм,

где иизм - измеренное значение напряжения по показаниям индикатора источника, В;

U2002 - значение напряжения, измеренное вольтметром, В.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности установки/измерения выходного напряжения постоянного тока не превышают допускаемых пределов:

±(0,002-|U вых |+0,002^U max|),

где ивых - установленное значение напряжения постоянного тока, В;

Umax - верхний предел диапазона установки/измерения напряжения постоянного тока, В.

Определение пульсаций выходного напряжения источника проводить методом прямых измерений, при помощи вольтметра В3-57 при отсутствии нагрузки на источнике питания.

• 7.11.1 Собрать измерительную схему, представленную на рисунке 5. Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505.

• 7.11.2 На поверяемом источнике установить значение напряжения постоянного тока равное 300 В.

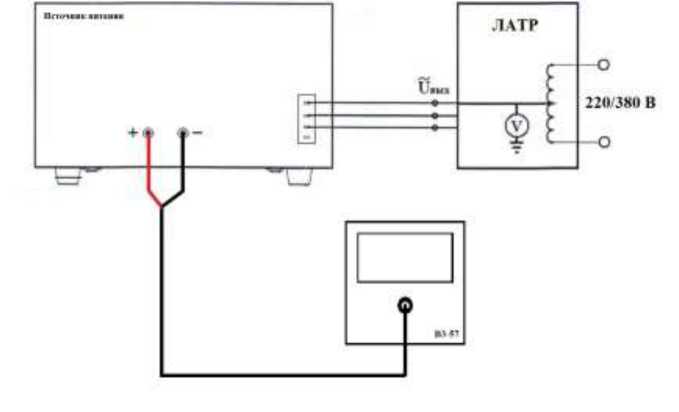

Рисунок 5 - Схема соединения приборов для определения уровня пульсаций выходного напряжения постоянного тока

• 7.11.3 Измерение уровня пульсаций выходного напряжения поверяемого источника проводить через 1 мин по показаниям вольтметра В3-57.

Результаты поверки считать положительными, если значения пульсаций выходного напряжения постоянного тока не превышают:

150 мВ для модификаций АКИП-1203/1, АКИП-1203/2, АКИП-1203/3;

200 мВ для модификаций АКИП-1204/1, АКИП-1204/2;

300 мВ для модификаций АКИП-1204/3.

Определение абсолютной погрешности воспроизведения силы постоянного тока производить методом прямого измерения по встроенному амперметру шунта токового PCS-71000A (далее по тексту - шунт).

• 7.12.1 Разъемы поверяемого источника соединить при помощи измерительных проводов с соответствующими разъемами шунта токового и нагрузки электронной в соответствие с рисунком 6.

• 7.12.2 Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505.

• 7.12.3 Подключение поверяемого источника к шунту производить согласно руководству по эксплуатации и в соответствии с рисунком 6. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.12.4 Установить на выходе источника тока максимальное значение напряжения, значение силы тока на выходе установить равное 10 - 30 % от конечного значения диапазона.

• 7.12.5 Произвести измерение силы тока с помощью шунта, фиксируя показания.

• 7.12.6 Произвести измерения и зафиксировать показания поверяемого источника (1изм) по индикатору на лицевой панели источника.

• 7.12.7 Провести измерения по п.п. 7.12.4 - 7.12.6, устанавливая на поверяемом источнике выходной ток, соответствующий 40 - 60 % и 70 - 100 % от конечного значения диапазона.

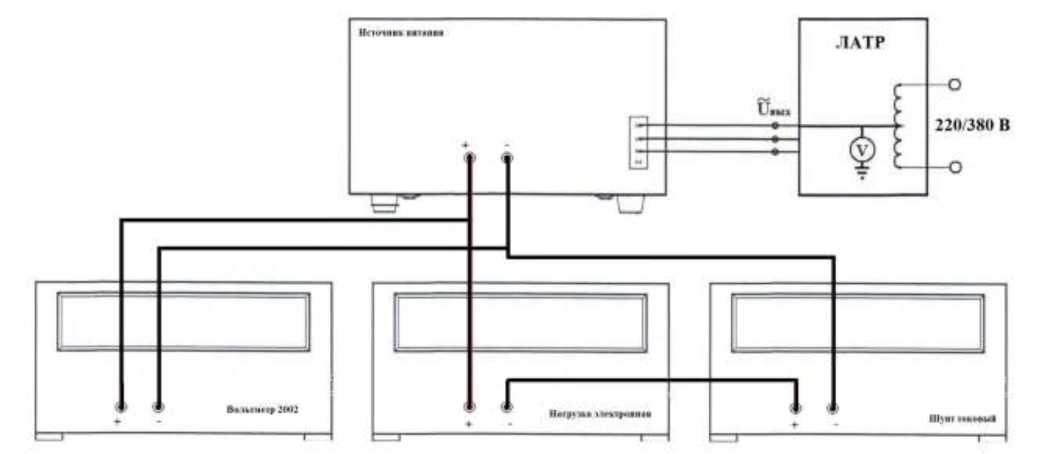

Рисунок 6 - Структурная схема соединения приборов для определения абсолютной погрешности воспроизведения силы постоянного тока

• 7.12.7 Определить абсолютную погрешность установки выходного тока по формуле:

AI 1изм-1ш,

где 1изм - измеренное значение силы тока на дисплее источника, А; IPCS -значение силы тока, измеренное с помощью шунта, А.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности не превышают допускаемых пределов:

±(0,003 ^1изм+0,003 • Imax),

где 1изм - измеряемое значение силы переменного тока, А;

Imax - верхний предел диапазона измерений силы переменного тока, А.

Определение абсолютной погрешности измерения мощности переменного тока проводить путем измерения значений силы переменного тока и напряжения, и дальнейшего расчета значения измеряемой мощности.

• 7.13.1 Собрать измерительную схему, представленную на рисунке 7.

• 7.13.2 Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505.

• 7.13.3 Подключение поверяемого источника к шунту и нагрузке производить согласно руководству по эксплуатации. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.

• 7.13.4 На поверяемом источнике, согласно руководству по эксплуатации, выбрать один из диапазонов выходных напряжений, установить частоту выходного напряжения 50 Гц, установить значение напряжения, равное 70 - 90 % от конечного значения диапазона (не превышающем максимально допустимое значение напряжения нагрузки).

• 7.13.5 Органами управления электронной нагрузки установить значение мощности (заданием тока нагрузки), соответствующее 10 % от диапазона значений, измеряемых источником.

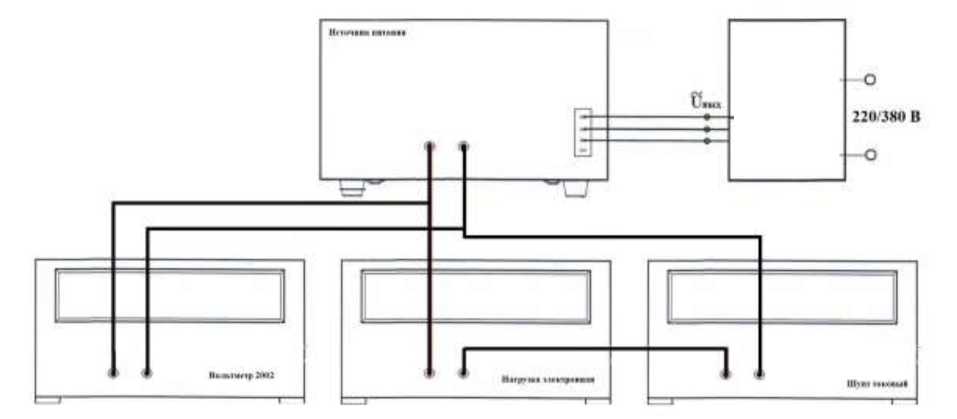

  Рисунок 7 - Структурная схема соединения приборов для определения абсолютной погрешности измерения мощности переменного тока

  ЛАТ?	*
  <£>	►

• 7.13.6 Считать показания мощности по индикатору источника.

• 7.13.7 Считать показания напряжения с вольтметра и показания силы тока с амперметра шунта токового.

• 7.13.8 Рассчитать действительное значение мощности, воспроизводимого источником по формуле (1):

  Р=Цвых

  1вых

  (1)

где 1вых - измеренное шунтом значение силы переменного тока, А; ивых - измеренное вольтметром значение напряжения переменного тока, В.

• 7.13.9 Вычислить погрешность измерения мощности источником по формуле:

ДР=Ризм-Р

где Ризм - значение выходной мощности, измеренное по индикатору источника, Вт;

P - действительное значение мощности, воспроизводимого источником, вычисленное по формуле (1), Вт.

• 7.14.10 Провести измерения по п.п. 7.13.5 - 7.13.9 устанавливая на электронной нагрузке значение мощности, соответствующее 50 и 100 % от значения диапазона измеряемого источником.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности измерения мощности переменного тока не превышают допускаемых пределов:

±(0,004-Ризм+0,0031 •Ртах), для модификаций АКИП-1203/1, АКИП-1203/2, АКИП-1203/3, АКИП-1204/1, АКИП-1204/2;

±(0,004Тизм+0,0032Ттах), для модификаций АКИП-1204/3

где Ризм - измеренное значение мощности переменного тока, Вт;

Ртах - верхний предел диапазона установки мощности переменного тока, Вт.

• 7.14 Определение абсолютной погрешности измерения мощности постоянного тока Определение абсолютной погрешности измерения мощности постоянного тока проводить путем измерения значений силы постоянного тока и напряжения, и дальнейшего расчета значения воспроизводимой мощности.

  • 7.14.1 Собрать измерительную схему, представленную на рисунке 8.

  • 7.14.2 Подключить вход сетевого питания поверяемого источника к выходу ЛАТР. На ЛАТР установить напряжение, равное номинальному, контролируя его при помощи мультиметра АРРА 505.

  • 7.14.3 Подключение поверяемого источника к шунту и нагрузке производить согласно руководству по эксплуатации. Выбор предела измерения на шунте осуществлять исходя из максимального значения силы тока на выходе источника. Предел измерения силы тока шунта должен быть больше установленного значения силы тока на источнике.



Рисунок 8 - Структурная схема соединения приборов для определения абсолютной погрешности воспроизведения мощности постоянного тока

• 7.14.4 На поверяемом источнике, согласно руководству по эксплуатации, выбрать один из диапазонов выходных напряжений, установить значение напряжения, равное 70 - 90 % от конечного значения диапазона (не превышающем максимально допустимое значение напряжения нагрузки).

• 7.14.5 Органами управления электронной нагрузки устанавливать значение мощности (заданием тока нагрузки), соответствующее 10 % от диапазона значений, измеряемых источником.

• 7.14.6 Считать показания мощности по индикатору источника.

• 7.14.7 Считать показания напряжения с вольтметра и показания силы тока с амперметра шунта токового.

• 7.14.8 Рассчитать действительное значение мощности, воспроизводимого источником по формуле (2):

Р=ЦвЫХ •1вых,                                             (2)

где 1вых - измеренное шунтом значение силы постоянного тока, А;

ивых - измеренное вольтметром значение напряжения постоянного тока, В.

• 7.14.9 Вычислить погрешность измерения мощности источником по формуле:

ДР=Ризм-Р,

где Ризм - значение выходной мощности, измеренное по индикатору источника, Вт;

P - действительное значение мощности, воспроизводимого источником, вычисленное по формуле (2), Вт.

• 7.14.10 Провести измерения по п.п. 7.14.5 - 7.14.9 устанавливая на электронной нагрузке значение мощности, соответствующее 50 и 100 % от значения диапазона измеряемого источником.

Результаты поверки считать положительными, если во всех поверяемых точках значения абсолютной погрешности измерения мощности постоянного тока не превышают допускаемых пределов:

±(0,004 Р_изм +0,004 Р_тах),

где Ризм - измеренное значение мощности постоянного тока, Вт;

Ртах - верхний предел диапазона установки мощности переменного тока, Вт.

• 8.1 При положительных результатах поверки источников оформляется свидетельство о

поверке в соответствии с приказом Минпромторга России от 02.07.2015  №  1815

"Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки источник не допускается к дальнейшему применению, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Инженер по метрологии АО «ПриСТ»
