ГСП. Анализатор иммуноферментный автоматический «Еволис» (Evolis)

Методика поверки

№МП 005.Д4-17

Главный ^етролог

С.Н. Негода

ИИОФИ»

Разработал:

И.о. начальника сектора

ФГУП «ВНИИОФИ»

И.н. Швалёва

Москва

2017 г.

Введение

Настоящая методика поверки распространяется на анализатор иммуноферментный автоматический «Еволис» (Evolis) (далее - анализатор), производства фирмы «BIO-RAD», Франция, предназначенный для измерений оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований, и устанавливает порядок, методы и средства проведения его первичной и периодических поверок.

Интервал между поверками - 1 год.

1 Операции и средства поверки
  • 1.1 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

  • 1.2 При проведении поверки должны быть выполнены операции, перечисленные в

    2 Средства поверки

    2.1 При проведении поверки должны применяться средства, указанные в таблице 2. Таблица 2

    Номер пункта методики поверки

    Наименование средства поверки; номер документа, регламентирующего технические требования к средству; основные технические характеристики

    6.3 - 6.4

    Комплект светофильтров поверочный КСП-02. Пределы допускаемой абсолютной погрешности значений спектральной оптической плотности светофильтров: ± 0,003 Б в диапазоне от 0,030 до 1,000 Б, ± 0,006 Б в диапазоне от 1,001 до 2,000 Б; ± 0,025 Б в диапазоне от 2,001 до 3,000 Б

    2.2 Средства поверки, указанные в таблице 2 должны быть поверены и аттестованы в установленном порядке.

    2.3 Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

6.1

да

да

Опробование анализатора

6.2

да

да

Проверка диапазона измерений оптической плотности

6.3

да

да

Расчёт абсолютной погрешности измерений оптической плотности

6.4

да

да

1.3 При получение отрицательных результатов, при проведении той или иной операции, поверка прекращается.

3 Требования к квалификации поверителей и требования безопасности
  • 3.1 К проведению поверки допускаются лица:

- прошедшие обучение и знающие основы метрологического обеспечения СИМН;

  • - изучившие настоящую методику поверки и эксплуатационную документацию на анализатор;

  • - имеющие навык работы в химической или биохимической лаборатории;

  • - соблюдающие требования, установленные правилами по охране труда при эксплуатации электроустановок, получившие первичный и внеочередной инструктаж по технике безопасности при работе в данной лаборатории.

  • 3.2 При проведении поверки должны быть соблюдены требования безопасности, приведенные в Руководстве по эксплуатации анализатора.

4 Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                            от 15 до 25

  • - относительная влажность воздуха, %, не более                     от 30 до 80

  • - атмосферное давление, кПа                                      от 84 до 106

  • 4.2 Поверка анализатора проводится в присутствии сотрудника лаборатории.

5 Подготовка к поверке
  • 5.1 Подготовить к работе средства поверки в соответствии с их инструкций по применению.

  • 6 Проведение поверки

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра должно быть установлено соответствие анализатора следующим требованиям:

  • - отсутствие механических повреждений корпуса анализатора и элементов управления;

  • - исправность соединительных проводов;

  • - наличие маркировки на анализаторе.

  • 6.1.2 Анализатор считают прошедшим операцию поверки, если:

  • - на корпусе анализатора отсутствуют механические повреждения;

  • - на шильдике анализатора указан производитель «ВЮ-RAD», Франция; серийный №9163741076.

6.2 Опробование анализатора
  • 6.2.1 Включить последовательно: анализатор клавишей «ON/OFF» —> сетевой фильтр —> источник бесперебойного питания —> компьютер.

  • 6.2.2 Войти в программу, обозначенную иконкой «EVOLIS» на рабочем столе; войти в систему. Анализатор выполнит самодиагностику в соответствии с пунктом 1.2.3 руководства по эксплуатации.

  • 6.2.3 Анализатор считают прошедшим операцию поверки, если на мониторе компьютера для каждого модуля анализатора указано слово «Проверен».

6.3 Проверка диапазона измерений оптической плотности
  • 6.3.1 Проверку диапазона измерений оптической плотности совмещают с операцией расчёта абсолютной погрешности измерений оптической плотности.

  • 6.3.2 Анализатор считают прошедшим операцию поверки, если диапазон измерений оптической плотности составляет от 0,030 до 3,000 Б.

6.4 Расчёт абсолютной погрешности измерений оптической плотности
  • 6.4.1 Подготовить комплект светофильтров поверочный КСП-02 (светофильтры №№ 1 - 5, № 8, №№ 16 - 17) к работе в соответствии с Руководством по эксплуатации на комплект.

Установить планшет в держатель для микропланшетов; держатель установить в анализатор, открыв правый отсек.

  • 6.4.2 Подготовить анализатор к измерениям.

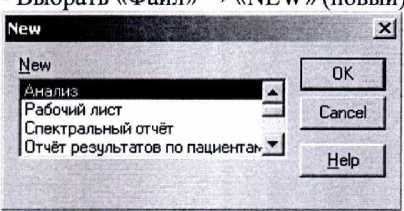

    Создать новый протокол:

    1 «Протокол» —1 «ОК».

- Откроется окно «Выбор типа протоколов» —> «спектрофотометр - конечная точка» «ОК».

Выбор типа протоколов

2d

Доступные типы:

Спектрофотометр ■ Кинетика Люминометр ■ Конечная точка Люминометр - Кинетика

Отменить

Справка

Высветиться окно протокола по умолчанию.

• В левом поле выбрать «Заголовок протокола» двойным кликом.

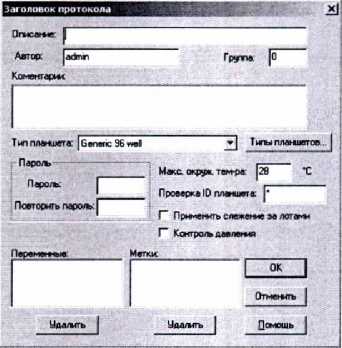

Указать в графах следующую информацию:

  • - «Описание» —> «Поверка СИ»;

  • - «Тип планшета» —> выбрать из списка «96-луночный планшет». При завершении - нажать «ОК».

    Раскладка планшета протокола

    Оадстить

    Заполнить

    Помощь |

    Повторов: р

    Ориентация: колонкам       Отмеиигь |

    Направление |Кояонкам J заполнения: ’           —'                |

    п

    Т4

    112

    Т20

    Т28

    Т36

    Т44

    Т52

    тео

    Т68

    Т7Б

    Т84

    Т5

    Т13

    Т21

    Т29

    Т37

    Т45

    ТЗЗ

    Т61

    Т6Э

    Т77

    Т85

    NC3

    Тб

    Т14

    Т22

    ТЗО

    Т38

    T4S

    Т54

    TS2

    Т70

    Т78

    Т86

    НС4

    17

    Т15

    Т23

    Т31

    Т39

    Т47

    Т55

    TS3

    Т71

    Т79

    Т87

    РС1

    Г8

    Т1Б

    Т24

    Т32

    Т40

    Т48

    Т56

    Т64

    Т72

    Т80

    ТВ8

    Т1

    T9

    Т17

    Т25

    ТЗЗ

    Т41

    Т49

    Т57

    ТБ5

    Т73

    ТЭТ

    Т89

    /21

    ПО

    Т18

    Т26

    Т34

    Т42

    ТЗО

    Т58

    Т66

    Т74

    Т82

    ТЗО

    'тн

    ПЭ

    Т27

    Т35

    Т43

    Т51

    Т53

    ТБ7

    Т75

    Т83

    тэт

    Отменить

    Метка:

    Ярлык:

Нажать клавишу «Очистить».

Указать в графах следующую информацию:

  • - «Повторов» —> «1»;

• «Ориентация» —> «Колонками»;

  • - «Направление заполнения» —> «Колонками»;

  • - Выделить левый столбец с помощью мышки (в этой зоне устанавливаются светофильтры для измерений).

При завершении - нажать «ОК».

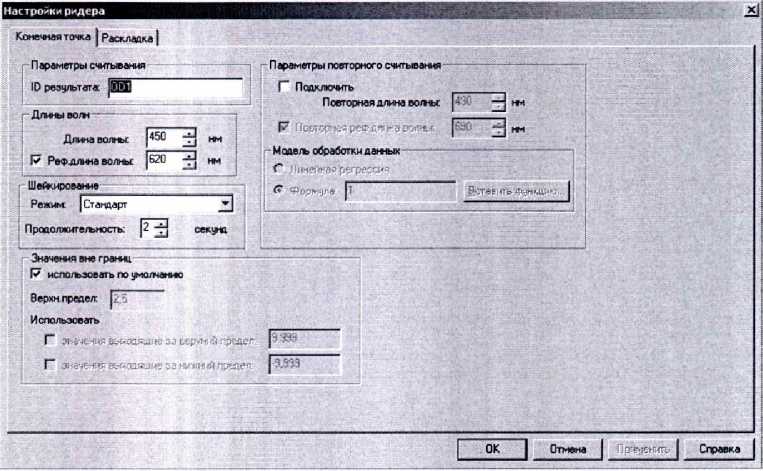

• В левом поле выбрать «Считывание» —> «Настройки ридера» двойным кликом. Указать последовательно следующую информацию:

1) вкладка «Конечная точка»:

  • - «Длина волны» —> «405 нм» (здесь, далее*, 450, 492, 550, 620, 690 нм);

  • - Снять выделение «Реф. длина волны»;

  • - Указать в «Шейкирование» время «0 (ноль) секунд»;

  • - «ОК»

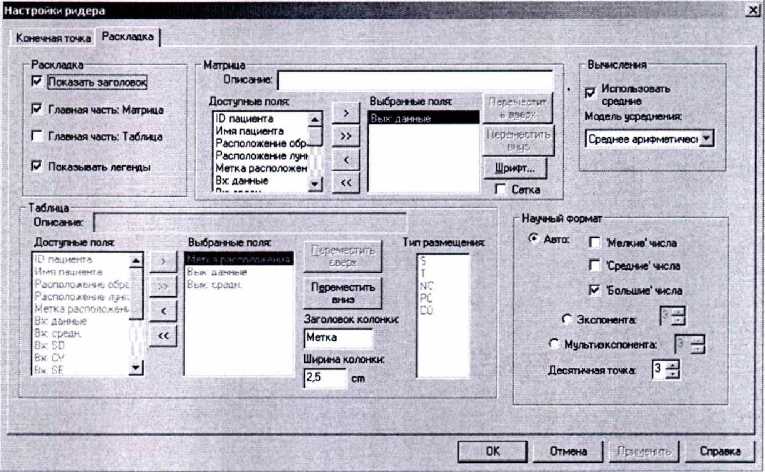

2) вкладка «Раскладка»:

  • - «Раскладка» —* «Матрица»;

  • - «Вычисления» —* «Использовать средние», «Модель усреднения» —> «Среднее арифметическое»;

  • - «ОК».

  • •    Выделить шаг «Считывание», копировать и вставить здесь же 4 раза, чтобы получить пять одинаковых шагов с одной и той же длиной волны.

  • •    Протокол необходимо сохранить последовательно выбрав:

«Файл» —> «Сохранить как» —> обозначить название протокола (например, «405 нм») —> «Сохранить».

  • • Для формирования протоколов измерений на остальных длинах волн, необходимо скопировать протокол «405 нм» и изменить в «Настройках ридера» длину волны на соответствующую (450, 492, 550, 620, 690 нм).

  • •    Для начала измерений необходимо предварительно задать рабочий лист, нажав

клавишу «Новый Раб, лист» - клавиша 2 на панели главного меню.___________ _______

IfjflEVOLIS версия 2.00 - [HIV Ultra Ag-Ab 5Р BR У15.а<у]

(3) Файл Правка Вид Сервис Окно Справка

р I pg|_a-J е] а I | с *| VJ ~ ■ | и| |

1    2     3        4     5     6     7     8      9     10    11    12   13 14

Анализатор произведёт самотестирование.

  • •    Выбрать «Добавить планшет» в левом поле монитора ПК —♦ добавить протокол —> «Open» —* найти по названию заданный протокол (например, «405 нм»); появится в левом поле —* выбрать «Данные пациентов», «редактирование пациентов» —► «Добавить пациентов» —> ID «01»; указать количество пациентов «8» —* ОК

  • •    Выбрать «Редактирование пациентов» —» «Добавление тестов»; выбрать всех в правом поле (добавление протоколов) —> выбрать в левом поле «405 нм» —* ОК, ОК.

  • •    Добавить в «Панель назначений» пациентов —> «Выбор пациентов»; выбрать все —* ОК, ОК.

  • •    В таблице «Значения лота» нажать «ОК».

  • •    Для начала измерений нажать клавишу «Start/ Stop» («Старт/ Стоп») - клавиша 9 (девять) на панели главного меню. Анализатор произведёт самотестирование.

  • 6.4.3 По требованию анализатора загрузить планшет, дождаться результатов считывания; создать новый рабочий лист для каждого следующего протокола с длиной волны 450, 492, 550,620,690 нм.

  • 6.4.4 Провести по 5 (пять) измерений оптической плотности светофильтров в установленном стрипе для всех длин волн.

  • 6.4.5 По результатам измерений рассчитать среднее арифметическое значение оптической плотности, Dcp, Б, для каждого светофильтра по формуле

п=5

Я>,

(1)

где Di - измеренное значение оптической плотности, Б, на анализаторе.

п - число измерений, равное 5.

  • 6.4.6 Рассчитать абсолютную систематическую составляющую погрешности измерений оптической плотности, jDz, Д Для каждого светофильтра по формуле

    AZ) = D

    ср

(2)

где Dj3m - значение оптической плотности светофильтра на длине волны из действующего свидетельства о поверке комплекта светофильтров, Б.

  • 6.4.7 Рассчитать абсолютную погрешность измерений оптической плотности, Qi, Б, по формуле

©^mJaD,2 +ADj                         (3)

1        у 1          Лэт

где /Юрт - погрешность светофильтра на длине волны из действующего свидетельства о поверке, Б.

  • 6.4.8 Анализатор считают прошедшим операцию поверки, если пределы абсолютной погрешности измерений оптической плотности, Б, составляют:

± 0,06 в диапазоне измерений от 0,030 до 2,000 Б;

± 0,60 в диапазоне измерений от 2,001 до 3,000 Б.

7 Оформление результатов поверки
  • 7.1 Результаты поверки заносятся в протокол, который хранится в организации, проводившей поверку (см. приложение А к настоящей методики поверки).

  • 7.2 Если анализатор иммуноферментный автоматический «Еволис» (Evolis) прошёл поверку с положительным результатом, он признаётся годным и допускается к применению.

    • 7.2.1 Результаты поверки оформляются свидетельством о поверке; наносится знак поверки в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    • 7.2.2 Знак поверки наносится на свидетельство о поверке анализатора.

  • 7.3 Если анализатор иммуноферментный автоматический «Еволис» (Evolis) прошёл поверку с отрицательным результатом, он признаётся непригодным, не допускаются к применению, и на него выдаётся извещение о непригодности в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

ПРИЛОЖЕНИЕ А

к методике поверки № МП 005.Д4-17

«ГСП. Анализатор иммуноферментный автоматический «Еволис» (Evolis)»

Протокол

Первичной/ периодической поверки

от «_____»______________20___года

Средство измерений: анализатор иммуноферментный автоматический «Еволис» (Evolis)

Заводской №:      9163741076_____________________________________________

Принадлежащий:   _________________________________________________

Поверено в соответствии с: документом «ГСИ. Анализатор иммуноферментный автомати-ческий«Еволис» (Evolis)». Методика поверки № МП 005.Д4-17»_______________________

С применением эталона____________________________________________________

При следующих значениях влияющих факторов:

  • - температура окружающего воздуха, °C_______________________________________________

  • - относительная влажность воздуха, %_________________________________________________

Результаты поверки:

  • 1 Внешний осмотр: соответствует п. 6.1 методики поверки.

  • 2 Опробование: соответствует п. 6.2 методики поверки.

  • 3 Определение метрологических характеристик:

3.1 Проверка диапазона измерений оптической плотности: соответствует п. 6.3 методики по

верки.

3.2 Определение абсолютной погрешности измерений оптической плотности

Абсолютная погрешность, Б, не более

Диапазон измерений оптической плотности, Б

Длина волны, нм

405

450

492

550

620

690

е

от 0,030 до 2,000

от 2,001 до 3,000

Требования ТД:

±0,06 в диапазоне измерений от 0,030 до 2,000 Б; ±0,60 в диапазоне измерений от 2,001 до 3, 000 Б.

Рекомендации: анализатор иммуноферментный автоматический «Еволис» (Evolis) заводской № 9163741076 признать пригодным для применения.

Поверитель____________________________(Ф.И.О)

8

1

В левом поле выбрать «Раскладка планшета» двойным кликом.

Настройки внешнего вида
Цветовая схема

Ширина
