Методика поверки «Счетчики электрической энергии трехфазные многофункциональные квант ST 2000-12» (РТ-ПМ-5267-551-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ — МОСКВА»)

УТВЕРЖДАЮ

«22» марта 2018 г.

генерального директора

А.Д. Меньшиков

Государственная система обеспечения единства измерений СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ

МНОГОФУНКЦИОНАЛЬНЫЕ КВАНТ ST 2000-12

Методика поверки

РТ-МП-5267-551-2018 г. Москва

2018 г.

• 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-12, изготовленные обществом с ограниченной ответственностью Завод «Промприбор», г. Владимир, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками - 16 лет.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик признают непригодным и его поверку прекращают.

• 3.1 При проведении поверки счетчиков должны применяться средства поверки, указанные в таблице 2. Допускается применение эталонов, не приведенных в таблице, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.2 Все средства измерений должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Средства поверки

• 4.1 К поверке счетчиков допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства измерений и настоящую методику поверки.

• 5.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 5.2 При проведении поверки счетчиков необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на поверочную установку.

• 5.3 К работе на поверочной установке следует допускать лиц, прошедших инструктаж по технике безопасности. Специалист, осуществляющий поверку счетчиков, должен иметь квалификационную группу по электробезопасности не ниже третьей.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (23 ± 2) °C;

• - относительная влажность воздуха (30.. .80) %;

• - атмосферное давление (84... 106) кПа;

• - внешнее магнитное поле - отсутствует;

• - частота измерительной сети (50 ± 0,5) Гц;

форма кривой тока и напряжения - синусоидальная с коэффициентом несинусоидальности не более 5 %;

• - отклонение значения фазного напряжения от среднего значения ± 1 %;

• - отклонение значения силы тока от среднего значения ± 1 %.

Перед проведением поверки необходимо выполнить следующие операции.

• 7.1 Выдержать счетчик в нормальных условиях не менее 1 ч.

• 7.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 7.3 Подключить счетчик и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика, соответствие внешнего вида счетчика требованиям ГОСТ 31818.11-2012, и эксплуатационных документов на счетчик конкретного типа.

  • 8.1.2 На корпусе и крышке зажимной коробки счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

• 8.2 Проверка электрической прочности изоляции

  • 8.2.1 Проверка электрической прочности изоляции счетчика напряжением переменного тока проводится на установке GPI 725 или другой установке, которая позволяет плавно повышать испытательное напряжение практически синусоидальной формы частотой 50 Гц от нуля к заданному значению. Мощность источника испытательного напряжения должна быть не менее 200 Вт.

Скорость изменения напряжения должна быть такой, чтобы напряжение изменялось от нуля к заданному значению или от заданного значения к нулю за время от 5 до 20 с. Испытательное напряжение заданного значения должно быть приложено к изоляции в течение 1 мин.

Появление «короны» и шума не являются признаками неудовлетворительной изоляции.

• 8.2.2 Испытательное напряжение 4 кВ переменного тока частотой 50 Гц прикладывают:

• - между соединенными вместе всеми силовыми цепями тока и напряжения и «землей»;

• - между соединенными вместе вспомогательными цепями с номинальным напряжением свыше 40 В и «землей».

«Земля» - металлическая фольга, которой закрывают корпус счетчика. Расстояние от фольги до вводов коробки зажимов счетчика должно быть не более 20 мм.

Результаты проверки считают положительными, если электрическая изоляция счетчика выдерживает воздействие прикладываемого напряжения в течение 1 мин без пробоя или перекрытия изоляции.

• 8.3 Опробование и проверка правильности работы счетного механизма, индикатора функционирования, испытательных выходов

  • 8.3.1 Опробование и проверка испытательных выходов заключается в установлении их работоспособности - наличия выходного сигнала, регистрируемого соответствующими устройствами поверочной установки.

  • 8.3.2 Проверку работы индикатора функционирования проводят на поверочной установке при номинальных значениях напряжения и силы тока, путем наблюдения за индикатором функционирования (светодиодным индикатором, расположенным на передней панели).

Результат проверки считают положительным, если наблюдается срабатывание светодиодного индикатора.

• 8.3.3 Контроль наличия всех сегментов дисплея проводят сразу после подачи на счетчик номинального напряжения сличением индицируемого при этом тесте дисплея с образцом, приведенным в руководстве по эксплуатации счетчика.

• 8.3.4 Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода, включающегося с частотой испытательного выходного устройства (числу импульсов на испытательном выходе).

Результат проверки считают положительным, если на каждое изменение состояния счетного механизма происходит N срабатываний светодиода в соответствии с формулой:

N = —                   (8.1)

10"

где к - постоянная счетчика, имп/(кВт ч) [имп/(кварч)];

п - число разрядов счетного механизма справа от запятой.

• 8.4 Проверка без тока нагрузки (отсутствия самохода)

  • 8.4.1 Проверку проводят на поверочной установке. К цепям напряжения счетчика прилагают напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика должен отсутствовать.

  • 8.4.2 Контроль числа импульсов на испытательном выходе выполняют по схеме приложения А к настоящей методике поверки, (частотомер устанавливается в режим счетчика импульсов, напряжение на выходе блока питания 10В). Если используемая поверочная установка предусматривает автоматизированную проверку отсутствия самохода счетчиков, то испытания проводят на поверочной установке.

Перед началом контроля задают номинальное (базовое) значение силы тока в последовательных цепях счетчика, а для частотомера выполняют команду «СТАРТ» и убеждаются в том, что на цифровом табло частотомера происходит регистрация импульсов. Затем размыкают последовательные цепи счетчика, а зарегистрированное число импульсов принимают за начальное значение. При необходимости уровень сигнала на входе частотомера подстраивается резистором R2.

• 8.4.3 Счетчик считают выдержавшим проверку, если на испытательном выходе счетчика зарегистрировано не более 1 импульса за время испытаний А/, мин, вычисленное по формуле

  А/ =

  А-10⁶

  к-т



  (8-2)

где к - постоянная счетчика, имп/(кВт ч) [имп/(квар ч)];

т - число задействованных измерительных элементов;

N — коэффициент равный 600 (480) для счетчиков классов точности 1 и 2 по ГОСТ 31819.21 и ГОСТ 31819.23 и 600 (480) для счетчиков классов точности 0,2S и 0,5S по ГОСТ 31819.22;

U_H0M - номинальное напряжение, В;

1макс - максимальный ток, А.

• 8.5 Проверка стартового тока (чувствительности)

  • 8.5.1 Проверку чувствительности счетчика проводят при номинальном значении напряжения и cos ср = 1 (при измерении активной энергии) или sin (р = 1 (при измерении реактивной энергии). Нормированные значения силы тока, которые соответствуют чувствительности для каждого исполнения счетчиков, указаны в таблице 3. Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

    Таблица 3 - Норми	юванные значения стартового тока
    	Класс точности счетчика
    Тип включения счетчика	1 ГОСТ 31819.21 2012	2 ГОСТ 31819.21 2012	0,2S ГОСТ 31819.222012	0,5S ГОСТ 31819.222012	1 ГОСТ 31819.232012	2 ГОСТ 31819.232012
    Непосредственное	0,0025 1б	0,005 1б	о,ос	П 1б	0,0025 1б	0,005 1б
    Через трансформаторы тока	0,002 Um	0,003 Том	0,001 1ном		0,002 1ном	0,003 Um

  • 8.5.2 Результаты проверки признают положительными, если на испытательном выходе счетчика появится хотя бы 1 импульс за время испытаний tst, мин, вычисленное по формуле

. 1,2-6-10⁴

ДГ =—--------,

к-т-и_ном-1_С

где к - постоянная счетчика, имп/(кВт ч) [имп/(квар ч)];

т - число задействованных измерительных элементов;

U_H0M - номинальное напряжение, В;

1_С - стартовый ток, А (в соответствии с таблицей 3).

• 8.6 Определение метрологических характеристик

  • 8.6.1  Определение основной относительной погрешности счетчиков проводят на установке PTS З.ЗС.

  • 8.6.2 Значение основной относительной погрешности в процентах для счетчика определяют по показаниям вычислителя погрешности поверочной установки, используя импульсы оптического испытательного выхода счетчика.

  • 8.6.3 Значения напряжения, силы тока и коэффициента мощности, допускаемые пределы основной относительной погрешности для счетчиков классов точности 0,2S, 0,5S и 1 при измерении активной энергии приведены в таблицах 4 и 5. В таблицах 6 и 7 приведены данные для счетчиков, имеющих класс точности 1 и 2 при измерении реактивной энергии.

Для счетчиков, предназначенных для измерений энергии в двух направлениях, проверку выполняют по каждому из направлений.

• 8.6.4 Результаты проверки признают положительными, если значения погрешности, определенные по п. 8.6.3, не превышают соответствующих допускаемых значений.

Таблица 4 - Значения силы тока, коэффициента мощности и пределов допускаемой основной относительной погрешности счетчиков класса точности 0,2S и 0,5 S при измерении активной энергии

• 8.7 Определение погрешности хода часов

  • 8.7.1 Проверку погрешности хода часов проводят при номинальном входном напряжении.

  • 8.7.2 Собрать схему, приведенную в приложении А к настоящей методике поверки.

  • 8.7.3 Установить на блоке питания напряжение 10 В.

8.7.4. Произвести измерения периода следования импульсов с каждого счетчика с выхода 1PPS.

Результат проверки признают положительным, если измеренный период сигнала 1PPS укладывается в диапазон от 999994,8мкс до 1000005,2мкс.

• 8.8 Определение погрешности измерений параметров сети

  • 8.8.1 Определение погрешности измерения параметров сети проводят на калибраторе электрической мощности Fluke 6100А.

  • 8.8.2 Пределы относительных погрешностей измерения параметров сети приведены в таблице 8.

• 8.8.3 Проверка погрешности счетчика при измерении положительного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 1,2{7„_ОЛ/. Не менее чем через 10 мин после подачи напряжения с помощью программы «Конфигуратор счетчиков КВАНТ» считать из счетчика значение положительного отклонения напряжения 8U(+)_C4. С дисплея эталонного счетчика, входящего в состав калибратора электрической мощности Fluke 6100А, считать показания фазного напряжения U₀6_P- Определить погрешность измерений положительного отклонения напряжения по формуле

= ^t/““ -100%, ^(8,4)

ном

Результат проверки признают положительным, если погрешность измерений положительного отклонения напряжения не превышает значений, указанных в таблице 8.

• 8.8.4 Проверка погрешности счетчика при измерении отрицательного отклонения напряжения проводится при базовом токе, коэффициенте мощности 1 и следующих значениях напряжения: 0,8 Не менее чем через 10 мин после подачи напряжения с помощью программы «Конфигуратор счетчиков КВАНТ» считать из счетчика значение отрицательного отклонения напряжения 8U(.)_C4. калибратора электрической мощности Fluke 6100А, считать показания фазного напряжения U₀6_P. Определить погрешность измерений положительного отклонения напряжения по формуле

) = 8U₍__}C4 - ^ином-У^о6р ■ 100%,                            ⁽⁸’⁵⁾

ном

Результат проверки признают положительным, если погрешность измерений отрицательного отклонения напряжения не превышает значений, указанных в таблице 8.

• 8.8.5 Проверка погрешности счетчика при измерении отклонения частоты проводится при номинальном напряжении, базовом токе, коэффициенте мощности 1 и при следующих значениях частоты: 47,5; 52,5 Гц. С помощью программы «Конфигуратор счетчиков КВАНТ» считать из счетчика значение отклонения частоты сети 8F_(r)C4. С дисплея эталонного счетчика, входящего в состав калибратора электрической мощности Fluke 6100А, считать показания частоты сети F₀6_P. Определить погрешность измерения отклонения частоты по формуле

F -50

Д(^_а5) = ДР,_ИЛ„ —--100%,                       (8.6)

50- F

--^Д-100%,                      (8.7)

Результат проверки признают положительным, если погрешность при измерении отклонения частоты не превышает значений, указанных в таблице 8.

• 8.8.6 Проверку погрешности счетчика при измерении длительности провала напряжения выполняют следующим образом:

• - с помощью программы «Конфигуратор счетчиков КВАНТ» устанавливают значение порогового значения напряжения, классифицируемого как провал напряжения, на уровне Q,8U_H0M по всем фазам;

• - устанавливают на калибраторе электрической мощности Fluke 6100А значение напряжения 0,75 U_HOM по всем фазам, фиксируя время начала провала напряжения;

• - спустя не менее 30 секунд устанавливают на калибраторе электрической мощности Fluke 6100А значение напряжения U_H0M по всем фазам, фиксируя время окончания провала напряжения;

• - с помощью программы «Конфигуратор счетчиков КВАНТ» считывают из счетчика журнал регистрации провалов напряжения по всем фазам;

Результат проверки признают положительным, если счетчик зафиксировал провал напряжения по каждой фазе длительностью разницы времени окончания и начала провала напряжений с отклонением результата не более ±1 с от расчетного значения.

• 8.8.7 Проверку погрешности счетчика при измерении глубины провала напряжения выполняют, считывая с помощью программы «Конфигуратор счетчиков КВАНТ» журнал провалов напряжения с вычислением погрешность измерений образцового значения напряжения, равного 0,75Uhom

л/ = ^и°^{ч и}°^бр ■ 100%.                               (⁸’⁸)

и_обр

Результат проверки признают положительным, если счетчик зафиксировал провал напряжения по каждой фазе с погрешностью не более ±0,4 %.

• 8.8.8 Проверку погрешности счетчика при измерении длительности перенапряжения выполняют следующим образом:

• - с помощью программы «Конфигуратор счетчиков КВАНТ» устанавливают значение порогового значения напряжения, классифицируемого как перенапряжения, на уровне \,2U_H0M по всем фазам;

• - устанавливают на калибраторе электрической мощности Fluke 6100А значение напряжения 1,25 U_HOM по всем фазам, фиксируя время начала перенапряжения;

• - спустя 30 секунд устанавливают на калибраторе электрической мощности Fluke 6100А значение напряжения U_H0M по всем фазам, фиксируя время окончания перенапряжения;

• - с помощью программы «Конфигуратор счетчиков КВАНТ» считывают из счетчика журнал регистрации перенапряжений по всем фазам.

Результат проверки признают положительным, если счетчик зафиксировал перенапряжения по каждой фазе длительностью (30±1) с.

Проверку возможности считывания информации со счетчика по интерфейсу проводить путем считывания идентификационных данных программного обеспечения счетчика (далее - ПО) с помощью компьютера с установленной программой опроса и программирования счетчиков и соответствующего адаптера интерфейса.

Для проверки наименования, номера версии и контрольной суммы ПО необходимо подать номинальное напряжение питания на счетчик и с помощью программы «Конфигуратор счетчиков КВАНТ» считать из счетчика значение идентификатора ПО. Например, отобразится параметр ST4V03BB3D (где ST4 - идентификационное наименование ПО, V03 - номер версии 0.3 ПО, BB3D - контрольная сумма исполняемого кода).

Результат проверки возможности считывания информации по интерфейсу и подтверждения соответствия ПО считается положительным, если полученные идентификационные данные ПО соответствуют указанным в разделе «Программное обеспечение» описания типа средства измерений, являющегося обязательным приложением к свидетельству об утверждении типа средств измерений.

• 9.1 Положительные результаты поверки установки оформляют свидетельством о поверке, с нанесением знака поверки на свидетельство согласно действующим нормативным правовым документам.

• 9.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики счетчик к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.

Начальник лаборатории № 551

Инженер по метрологии 2 категории

В.Ф. Литонов

(рекомендуемое)

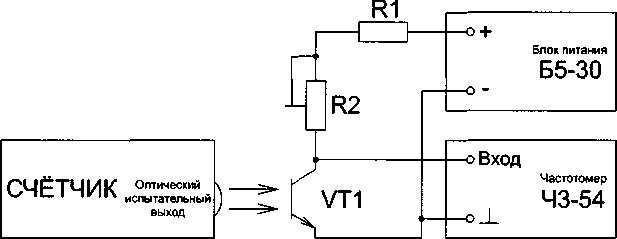

Схема соединений для проверки отсутствия самохода

R1 - резистор С2-ЗЗН-2-750 Ом ± 5%-А-Д-В-А ОЖО.467.173 ТУ;

R2 - резистор подстроечный Р13ТАВ103МАВ17 (10 кОм ± 20%, 1,5 Вт); VT1 - фототранзистор BPW85 (чувствительность в диапазоне 620-980 нм).

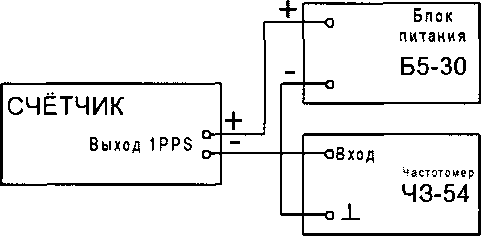

Схема соединений для проверки точности хода часов
