Методика поверки «Комплексы оперативного контроля “Эксперт Д”» (422210.001.78796572.2016 ДМП)

У Директор вис-Резерв» В. Губерт 2016 г.

ЖОЖ^ержда,°

Й 1^^Ж^О^НИИМ>>

_Коптев

^{2016 г}-

МЕТОДИКА ПОВЕРКИ

422210.001.78796572.2016 ДМП

Новосибирск

2016 г.

Настоящая методика поверки распространяется на комплексы оперативного контроля “Эксперт Д” (далее - комплексы) и устанавливает порядок, методы и средства их поверки.

Интервал между поверками 1 год.

I Операции поверки

• 1.1 При проведении поверки должны выполняться операции, указанные в

таблице 1.

Таблица 1

СЗ н СЗ

сз н сз

S

с

• 3 Требования к квалификации поверителей

  • 3.1 К поверке комплексов допускаются лица, освоившие работу с комплексом, эталонами и используемым вспомогательным оборудованием, изучившие настоящую методику поверки, аттестованные в соответствии с порядком, установленным законодательством РФ.

    ifihb.JNs подп.| 11одп. и дата | Взам.инв№ |Инв.№ дубл. 11одп. и дата

    					422210.001.78796572.2016 ДМП	Лист
    						5
    Изм	Лист	№ докум.	Подп.	Дата

• 4 Требования безопасности

  • 4.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ Р 51350-99.

    Подп. и дата
    <=: ю >
    НВ.
    S

    сс

    сз м CQ

    о Н сз

    СЗ

    S

    с

    О'

    С



    Изм	Л ист	№ докум.	Подп.	Дата

    422210.001.78796572.2016 ДМ11

    Лист

• 5 Условия поверки и подготовка к ней

  • 5.1  Потребитель, предъявляющий комплекс в поверку, должен представить (по требованию организации, проводящей поверку) настоящую методику поверки, руководство по эксплуатации и формуляр.

  • 5.2 Поверка комплекса должна проводится в нормальных условиях применения:

- температура окружающего воздуха (20 ± 5) °C;

- относительная влажность воздуха от 30 % до 80 %;

- атмосферное давление от 84 кПа до 106 кПа.

5.3 Перед проведением поверки комплекс должен быть выдержан в нормальных условиях применения не менее трёх часов.

• 6 Проведение поверки

  • 6.1  Внешний осмотр.

    • 6.1.1  Проверяют комплектность представленного на поверку комплекса на соответствие комплектности, указанной в формуляре.

    • 6.1.2  Визуально проверяют наличие и целостность маркировки комплекса; отсутствие механических повреждений корпуса блока обработки и управления (БОК) и датчика частоты вращения (ДО); надёжность крепления элементов конструкции; исправность и чистоту кабелей и разъёмов; наличие и состояние пломб.

    • 6.1.3  Маркировка комплекса, расположение и целостность пломб должны соответствовать разделу «Маркировка и пломбирование» руководства по экс

плуатации.

• 6.1.4 Не допускаются к дальнейшей поверке комплексы, у которых при осмотре выявлены следующие несоответствия или дефекты:

— отсутствует руководство по эксплуатации или формуляр;

— маркировка отсутствует или не соответствует данным руководства по

эксплуатации;

• — отсутствуют или нарушены пломбы;

  Е

  ч

  О

  Е



• — отсутствуют, расшатаны или повреждены детали корпуса, индикаторы;

• — внутри комплекса имеются незакрепленные части;



  к

  S

  <я

  сс

• — имеются нарушения зажимов внешних соединений, наличие на них следов чрезмерного нагрева, оплавления или обугливания.

6.2 Опробование.

• 6.2.1  Включить БОК. Дождаться окончания загрузки операционной системы. Запустить программу проведения измерений measure, для чего выбрать программу из меню автозапуска или введя в командной строке команду:

  я

  <я

  S



  Е

  Ч

  С

  Е

./measure -qws

• 6.2.2  Должно появиться основное окно программы, соответствующее рисунку 1.

  					422210.001.78796572.2016 ДМП
  Изм	Лист	№ докум.	Поди.	Дата



Идентификатор: 01234567-89ABCDEF-01234567-89ABCDEF

Свободной памяти ОЗУ: 29884 кБ

Свободной памяти флэш: 225800 кБ

Аппаратная часть подключена!

Рисунок 1. Основное окно программы

6.2.3 Проверить соответствие значения идентификатора значению, приведённому в формуляре на комплекс.

• 6.2.4 Выбрать пункт меню «Частота» нажатием кнопки F3. Должно поя

виться окно измерения частоты вращения, соответствующее рисунку 2.

Измерение частоты вращения

Период опроса, с

«Д01»;

Количество меток  -     1;

Период опроса, с   -     0,5;

Количество усреднений -10;

Не останавливать   -     установлено.

• 6.2.7 Переключение между полями производить кнопкой «ТАВ», выбор

канала производить кнопками курсора, ввод количества меток, периода опроса и количества усреднений производить с кнопок цифровой клавиатуры, значение пункта «не останавливать» изменять кнопкой «Пробел».

• 6.2.8 Начать измерение частоты вращения, выбрав пункт меню «Измерять» нажатием кнопки F3. Провести перед рабочей частью датчика частоты вращения на расстоянии 1-2 см меткой (оптической или магнитной в зависимости

от типа датчика). В полях «Текущее» и «Среднее» должны появиться значения

измеряемой величины. В таблице «История измерений» должны появиться запи-

S

си, состоящие из порядкового номера измерения и результата измерения в [Гц] и [об/мин].

• 6.2.9  Переключить единицы измерения частоты вращения, выбрав соответствующий пункт меню нажатием кнопки F4. Единицы измерения в полях «Текущее» и «Среднее» должны измениться.

• 6.2.10 Повторить 6.2.5...6.2.8 для всех каналов измерения частоты вращения, выведенных на разъёмы для данной модификации БОК.

• 6.2.1 1 Остановить измерение, выбрав пункт меню «Остановить» нажатием кнопки F3.

• 6.2.12 Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.13 Выбрать пункт меню «Напряжение» нажатием кнопки F4. Должно появиться окно настройки измерения напряжения, соответствующее рисунку 3.



  						Лист
  					422210.001.78796572.2016 ДМГ1	10
  Изм	Лист	№ докум.	Подп.	Дата

  Тракт 1 Канал 1 Режим	Тракт 2 Канал 2     4 Режим	Тракт 3 Канал 3 Режим		Тракт 4 Канал 4     ’ Режим
  Л ин.вход 1 ... Постоянное напряжение Переменное напряжение Диапазон	Выключен Д Постоянное напряжение № Переменное напряжение Диапазон	Выключен ’j г Постоянное напряжение д. Переменное напряжение Диапазон		Выключен г Постоянное напряжение Переменное напряжение Диапазон
  -9 .. +9 В Д	Г	з		Д
  время наолюдения
  |1с.                                                     3
  Измерять		Назад

Рисунок 3. Окно настройки измерения напряжения

• 6.2.14 Установить следующие параметры измерения для всех трактов:

Каналы - «Канал 1», «Канал 2», «Канал 3», «Канал 4»; Режим работы     -    «ВДОЗ»;

Измеряемый параметр - «Постоянное напряжение»; Время наблюдения -     0,5 с.

Переключение между полями производить кнопкой «ТАВ», выбор канала, режима работы, диапазона измерения и времени наблюдения производить кнопками курсора, выбор измеряемого параметра производить кнопкой «Пробел».

• 6.2.15 Начать измерение напряжение, выбрав пункт меню «Измерять» нажатием кнопки F3. Должно появиться окно проведения измерения напряжения, соответствующее рисунку 4. Измерение должно начаться автоматически.

  						Лист
  					422210.001.78796572.2016 ДМП	11
  Изм	Л ист	№ докум.	Подп.	Дата

  Тракт 1	Тракт 2	Тракт 3	Тракт 4
  Среднее, мВ	Среднее, В	Среднее, мВ	Среднее, мВ
  0.12	0.020	КВ	-0.01
  СКЗ, мВ	СКЗ, В	СКЗ, мВ	СКЗ, мВ
  0.27	0.000	0.1	0.07
  Макс., мВ	Макс., В	Макс., мВ	Макс., мВ
  1.01	0.021	1.8	0.30
  Мин., мВ	Мин., В	Мин., мВ	Мин., мВ
  1.00	-0.018	-1.1	0.30
  .......................................

Остановить                                         Назад

Рисунок 4. Окно проведения измерения напряжения

• 6.2.16 Проверить мультиметром наличие напряжения (15±1) В на разъёмах, соответствующих каналам 1, 2, 3 и 4.

• 6.2.17 Вернуться к окну настройки измерения напряжения, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.18 Повторить 6.2.14...6.2.17 для всех каналов измерения, выведенных на разъёмы для данной модификации БОК.

• 6.2.19 Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.20 Выбрать пункт меню «Спектр» нажатием кнопки F5. Должно появиться окно настройки вычисления спектра, соответствующее рисунку 5.

  					422210.001.78796572.2016 ДМП	Лист
  						12
  Ичм	Л ист	№докум.	Подл.	Дата

Измерение завершено

Масштаб Сдвиг

Курсор

Назад

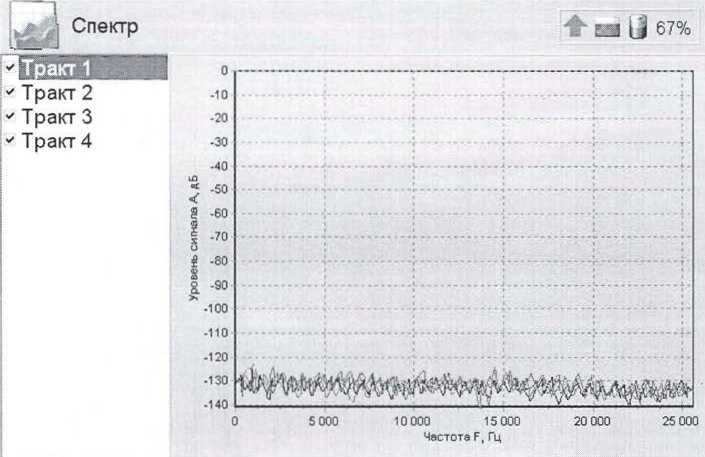

Рисунок 6. Окно проведения вычисления спектра

• 6.2.23 Вернуться к окну настройки вычисления спектра, выбрав пункт меню «Назад» нажатием кнопки F7. Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.



• 6.2.24 Завершить работу с программой, нажав на кнопку питания на лицевой панели БОК. Должно появиться окно завершения работы.

• 6.2.25 Выключить БОК, выбрав пункт «Да» нажатием кнопки F3.

  1^
  сс 1 к X
  1“ 1 X X
  1 л

  оз н сЗ

  X



• 6.2.26 Результат опробования считается положительным, если выполняются следующие условия:

• — идентификатор программы соответствует приведённому в формуляре;

• — для всех каналов измерения частоты вращения, выведенных на разъёмы для данной модификации БОК, датчик оборотов реагирует на метку;

• — для всех каналов измерения напряжения, выведенных на разъёмы для данной модификации БОК, в момент измерения в режиме «ВДОЗ» на разъёме присутствует напряжение (15± 1) В;

• — были построены спектры сигналов для всех трактов,

• 6.3 Проверка параметров питания датчиков вибрации.

• 6.3.1 Включить БОК и запустить программу проведения измерений. Вы-

  с ч о с



  брать пункт «Напряжение».

  Изм	Лист	№ докум.	Поди.	Дата

  422210.001.78796572.2016 ДМП

  Лист

  14

• 6.3.2  Установить следующие параметры измерения для всех трактов:

Каналы - «Канал 1», «Канал 2», «Канал 3», «Канал 4»; Режим работы     -    «ВДОЗ»;

Измеряемый параметр - «Постоянное напряжение»; Время наблюдения -     0,5 с.

• 6.3.3  Начать измерение напряжения.

• 6.3.4  Подключить мультиметр по схеме измерения постоянного тока к

  Инв.№ подп. Подп. и дата Взам.ипв№ Инв.№ дубл. Поди, и дата

разъёму «Канал 1». После окончания переходных процессов зафиксировать показания мультиметра с точностью до 0,01 мА.

• 6.3.5  Повторить 6.3.4 для разъёмов «Канал 2», «Канал 3», «Канал 4».

• 6.3.6  Подключить мультиметр по схеме измерения постоянного напряжения к разъёму «Канал 1». После окончания переходных процессов зафиксировать показания мультиметра с точностью до 0,01 В.

• 6.3.7  Повторить 6.3.6 для разъёмов «Канал 2», «Канал 3», «Канал 4».

• 6.3.8  Определить для каждого тракта (номер тракта соответствует номеру канала) собственное сопротивление, ограничивающее ток потребления датчика вибрации в режиме «ВДОЗ»,-К_ВДоз, кОм. по формуле:

воз

где 1_Вдоз - измеренное для тракта мультиметром значение постоянного тока, мА;

Пвдоз ^_ измеренное для тракта мультиметром значение постоянного напряжения, В.

• 6.3.9  Вернуться к окну настройки измерения напряжения.

• 6.3.10 Изменить режим работы всех трактов на «1СР».

• 6.3.11 Начать измерение напряжения.

• 6.3.12 Подключить мультиметр по схеме измерения постоянного тока к разъёму «Канал 1». После окончания переходных процессов зафиксировать показания мультиметра с точностью до 0,1 мА.

• 6.3.13 Повторить 6.3.12 для разъёмов «Канал 2», «Канал 3», «Канал 4».

  Изм	Лист	№ докум.	Подп.	Дата

  422210.001.78796572.2016 ДМП

  Лист

  15

  |Инв.№ поди.! Подп. и дата | Взам.инв№ |Инв,№ дубл.| Подп. и дата

• 6.3.14 Подключить мультиметр по схеме измерения постоянного напряжения к разъёму «Канал 1». После окончания переходных процессов зафиксировать показания мультиметра с точностью до 0,1 В.

• 6.3.15 Повторить 6.3.14 для разъёмов «Канал 2», «Канал 3», «Канал 4».

• 6.3.16 Результат проверки считается положительным, если для всех трактов в режиме работы тракта «ВДОЗ», напряжение питания соответствует (15±0,5) В и собственное сопротивление соответствует (2000±200) Ом, в режиме работы тракта «1СР» напряжение питания соответствует (22±2) В и сила тока соответствует (4±2) мА.

• 6.4 Проверка погрешности измерения частоты вращения.

• 6.4.1  Основная относительная погрешность комплекса при измерении частоты вращения определяется по результатам измерения частоты вращения в контрольных точках (75; 150; 300; 600; 1200; 2400; 4800; 7200) об/мин.

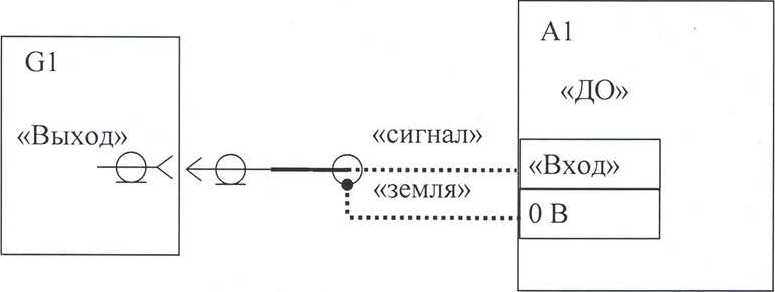

• 6.4.2  Подключить генератор согласно схеме приложения А. Проверка проводится отдельно для каждого канала измерения частоты вращения в соответствии с модификацией комплекса.

• 6.4.3  Установить на генераторе режим генерации импульсов положительной полярности со следующими параметрами: напряжение нижнего уровня сигнала 0,1 В; напряжение верхнего уровня сигнала 3,1 В; частота в соответствии с контрольной точкой; скважность 50%.

• 6.4.4  Включить БОК, запустить программу проведения измерений и подключиться к комплексу.

• 6.4.5  Выбрать пункт меню «Частота».

• 6.4.6  Установить следующие параметры измерения:

Канал            -    «ДО1»;

Количество меток  -

Период опроса, с   -

Количество усреднений    -

Не останавливать -     не установлено

Измерение

• 6.4.7 Начать измерение частоты вращения, выбрав пункт меню «Изме

рять».

• 6.4.8 По завершению измерения определить относительную погреш

ность измерения частоты 5_Г, %, по формуле:

(2)

О и_ЗМ- показания комплекса в поле «Усредненное», об/мин;

F_yCT - частота, установленная на генераторе, Гц.

• 6.4.9 Результат проверки считается положительным, если во всех кон

трольных точках относительная погрешность измерения частоты вращения не превышает 0,5 %.

• 6.5 Проверка погрешности измерения постоянного напряжения.

• 6.5.1 Основная абсолютная погрешность комплекса при измерении постоянного напряжения определяется по результатам измерениям постоянного на

  Инв.№> подл. Поди, и дата Взам.инв№ Ипв.№ дубл. Поди, и дата

пряжения в следующих контрольных точках:

• — для режима «Лин.вход 1»:      (-9; -5; 0; 5; 9) В;

• — для режима «Лин.вход 2»:      (1; 5; 10; 15; 19) В.

• 6.5.2 Подключить источник постоянного напряжения к БОК согласно

схемы приложения Б. Допускается вместо источника постоянного напряжения

использовать генератор.

• 6.5.3  Установить следующие параметры измерения для всех трактов:

Каналы      -     «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим      -     в соответствии с контрольной точкой;

Измеряемый параметр     - «Постоянное напряжение»;

Время наблюдения -     0,5 с.

• 6.5.4  Начать измерение напряжения, выбрав пункт меню «Измерять».

  Изм	Лист	№ докум.	Поди.	Дата

  422210.001.78796572.2016 ДМП

• 6.5.5 Установить на источнике величину постоянного напряжения в соответствии с проверяемой контрольной точкой. Величину напряжения контроли-

ровать мультиметром.

6.5.6 После окончания переходных процессов зафиксировать показания мультиметра и комплекса с точностью, равной дискретности показаний комплек-

са.

6.5.7 Определить для каждого тракта (номер тракта соответствует номе-

ру канала) погрешность измерения постоянного напряжения Д_ср, В, по формуле:

Д₍₇,=|У_г/.-С_/я.|,                                (3)

где Ucp - показания комплекса в поле «Среднее», В;

Upc -величина постоянного напряжения, измеренная мультиметром, В.

6.5.8 Определить предел допускаемой абсолютной погрешности измере-

для режима «Лин.вход 2»:

где Udc^- величина постоянного напряжения, измеренная мультиметром, В.

• 6.5.9 Результат проверки считается положительным, если во всех контрольных точках абсолютная погрешность измерения постоянного напряжения не превышает предела допускаемой основной абсолютной погрешности измерения.

• 6.6 Проверка погрешности измерения переменного напряжения.

• 6.6.1 Основная абсолютная погрешность комплекса при измерении СКЗ переменного напряжения определяется на частоте 1000 Гц по результатам измерениям СКЗ переменного напряжения в режиме «Лин.вход 1» в следующих кон-

  трольных точках:

  — для диапазона 0,01 В ..7 В:

  — для диапазона 1 мВ .. 1000 мВ:

  — для диапазона 1 мВ ..100 мВ:

  (0,01; 0,1; 1; 5; 7) В;

  (1; 10; 100; 500; 1000) мВ;

  (1; 3; 10; 30; 100) мВ.

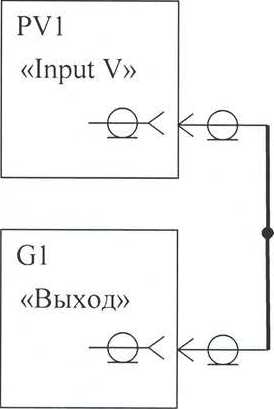

• 6.6.2 Подключить генератор к БОК согласно схемы приложения Б.

• 6.6.3 Установить следующие параметры измерения для всех трактов:

  Изм	Лист	№ докум.	Подп.	Дата

  422210.001.78796572.2016 ДМП

  Лист

  18

Каналы      -     «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим      -     «Лин.вход 1»;

Измеряемый параметр     - «Переменное напряжение»;

Диапазон          - в соответствии с контрольной точкой;

Время наблюдения -     0,5 с.

• 6.6.4  Начать измерение напряжения, выбрав пункт меню «Измерять».

• 6.6.5  Установить на генераторе режим генерации синусоидального сигнала со следующими параметрами: действующее значение напряжения в соответствии с контрольной точкой; частота 1000 Гц; напряжение смещения 0 В. Действующее значение переменного напряжения контролировать мультиметром.

• 6.6.6  После окончания переходных процессов зафиксировать показания мультиметра и комплекса с точностью, равной дискретности показаний комплекса.

• 6.6.7 Определить для каждого тракта погрешность измерения средне

  IHhb.J№ подп.| 11ОД11. и дата i Взам.инв№ [инв.Л» дубл.| иодй. и дата

  квадратического значения напряжения Д_Скз, В или мВ в соответствии с контрольной точкой, по формуле:

  ■•А<_И=Р<_И-Уж|.                        (6)

  где Искз ^_ показания комплекса в поле «СКЗ», В или мВ в соответствии с контрольной точкой;

  Uас - действующее значение напряжения переменного тока, измеренное мультиметром, В или мВ в соответствии с контрольной точкой.

  6.6.8 Определить предел допускаемой абсолютной погрешности измере

  ния переменного напряжения Д, В или мВ в соответствии с контрольной точкой,

  по формуле:

  для диапазона 0,01 В ..7 В:

  для диапазона 1 мВ .. 1000 мВ:

  для диапазона 1мВ..100мВ:

  Д = 0.02* \U_M |+0.01,

  Д = 0.02*| £7₁₍ 1+0.001.

  Д = 0.05* | U_M. | +0.0002 ,

  • (7)

  • (8)

  (9)

  где   Uдс - действующее значение переменного напряжения, измеренное муль

  тиметром, В или мВ в соответствии с контрольной точкой.

  И зм	Лист	№ докум.	Поди.	Дата

  422210.001.78796572.2016 ДМП

  Лист

• 6.6.9 Результат проверки считается положительным, если для всех трактов абсолютная погрешность измерения СКЗ переменного напряжения при всех значениях напряжения не превысила предел допускаемой абсолютной погрешности измерения.

• 6.7 Проверка рабочего диапазона частот измерения среднеквадратического значения напряжения.

• 6.7.1  Проверка рабочего диапазона частот производится определением основной абсолютной погрешности комплекса по результатам измерения СКЗ переменного напряжения в режиме «Лин.вход 1» в контрольных точках (10; 100; 1000; 10000) Гц при следующих действующих значениях напряжения:

• — для диапазона 0,01 В ..7 В: 6,3 В;

• — для диапазона 1 мВ ..1000 мВ: 900 мВ;

• — для диапазона 1 мВ .. 100 мВ: 90 мВ;

• 6.7.2 Подключить генератор к БОК согласно схемы приложения Б.

• 6.7.3 Включить БОК и запустить программу проведения измерений.

• 6.7.4 Выбрать пункт «Напряжение». Установить следующие параметры измерения для всех трактов:

Каналы      -     «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим      -     «Лин.вход 1»;

Измеряемый параметр    - «Переменное напряжение»;

Диапазон          - в соответствии с контрольной точкой;

Время наблюдения -     0,5 с.

• 6.7.5 Начать измерение напряжения, выбрав пункт меню «Измерять».

• 6.7.6 Установить на генераторе режим генерации синусоидального сигнала со следующими параметрами: действующее значение напряжения в соответствии с контрольной точкой; частота в соответствии с контрольной точкой; напряжение смещения 0 В. Действующее значение переменного напряжения контролировать мультиметром.

  Изм	Л ист	№ докум.	Подп.	Дата

  422210.001.78796572.2016 ДМП

• 6.7.7 После окончания переходных процессов зафиксировать показания мультиметра и комплекса с точностью, равной дискретности показаний комплекса.

• 6.7.8 Определить для каждого тракта погрешность измерения среднеквадратического значения напряжения по формуле (7).

• 6.7.9  Определить предел допускаемой абсолютной погрешности измерения переменного напряжения по формуле (8).

6.7.10Результат проверки считается положительным, если для всех трактов, погрешности измерения действующего значения переменного напряжения во всех точках измерения не превысили предел допускаемой абсолютной погрешности измерения в данной точке.

7 Оформление результатов поверки

• 7.1  При положительных результатах поверки оформляют свидетельство о поверке и делают соответствующую отметка в формуляре комплекса.

• 7.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности.



  Изм	Лист	№ докум.	Поди.	Дата

Приложение А

(обязательное)

Схема подключения приборов и оборудования при проверке погрешности

комплекса при измерении частоты вращения

АI - блок обработки и контроля комплекса (БОК)

G1 - генератор

Кабель для подключения генератора к входу «ДО» комплекса поставляется по заказу, допускается подключение генератора к комплексу производить кабелями, входящими в комплект его поставки.

Приложение Б

(обязательное)

Схема подключения приборов и оборудования при проверке погрешности

измерения напряжения

А1 - разветвитель (поставляется по заказу)

А2 - блок обработки и контроля комплекса (БОК)

G1 - генератор или источник постоянного напряжения

PVI - мультиметр

Подключение комплекса к генератору и мультиметру производить кабе

лями, входящими в комплект их поставки.
