Методика поверки «ГСИ. Рефрактометры Плазмон-БИО» (МП 056.М44-18)

УТВЕРЖДАЮ

Заместитель директора

ГУП «ВНИИОФИ»

Р.А. Родин $£1 » августа 2018 г.

МП 056.М44-18

Г лавный метролог ФГуИ«ВНИИОФИ» «21 » августа 2018 г.

Москва

2018 г.

1 ВВЕДЕНИЕ

• 1.1 Настоящая методика поверки распространяется на рефрактометры Плазмон-БИО (далее - рефрактометры), предназначенные для измерения показателя преломления жидкостей и устанавливает методы и средства проведения первичной и периодической поверки.

• 1.2 Интервал между поверками 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведениипдвеиии должны производиоьсвоперации,укгпиннУ1е в табли -це 1.

Таблица 1 - Операции проведения пивеиед

2.2 При получении отрицательных результатов при проведении хотя бы одной опе

рации поверка прекращается.

• 2.3 Пoвepвycpeдcтвизмооeнийoеyщeдту.щют аккредитованною н B'■<еl'aвoвлeнн<оNl порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 СРЕДДТВА ПОВВРКИ

• 3.1 При пpoведопио едениии попеIедяюиcязpeдотяамзмереоий, указиинью втaHлп-це 2.

Таблица 2 - Средства поверки

• 3.2 Средства поверки должны быть поверены и аттестованы в установленном порядке.

• 3.3 Допускается применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, изучившие настоящую методику, руководство по эксплуатации рефрактометров, прошедшие обучение на право поверки по требуемому виду измерений и имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н, прошедшие полный инструктаж по технике безопасности и обучение на право проведения поверки по требуемому виду измерений.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать требованиям ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 Помещение, в котором проводится поверки, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 УСЛОВШ1ПОВВРКИ

• 6.1 Все оперрции поверки проооддтсс при сле/дющих внешние условия:

• - температура окружающей среды, °С                            от 15 до 25

• - атмосферное давление, кПа                                   от 84 до 106

• - относительная влажность воздуха, %, не более                   80

• 6.2 Пoмeщeноe,гдeиpoгддяткоoпepетив поаеиии, должио бытьоистым и с>ыим, свободным от пыли, паров кислот и щелочей.

7 ПОДГОТОВКА К ПОВЕЕКЕ

• 7.1 Перед начером еIoю^{эг^и pвфpaетoмeтржеоИпoдимввьгдеижaот д роменюнио при условиях окружающей среды, соответствующих 6.1 в течение не менее трех часов.

магнитный замок

индикаторы включения

рефрактометр

измерительная ячейка

перистальтический насос

выходные трубочки

__входные трубочки

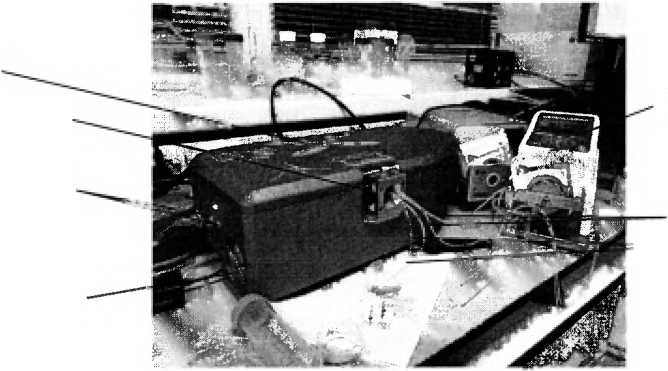

Рисунок 1 - Общий вид рефрактометра

• 7.2 Перед началом поверки комплект САХАРОЗКА 10-60 необходимо выдержать в помещении при условиях окружающей среды, соответствующих 6.1 в течение не менее трех часов, если СО находился в других температурных условиях.

• 7.3 Очистить видимую часть измерительной ячейки (рисунок 2) мягкой безворсовой салфеткой, смоченной Этанолом 70 %.

видимая часть измерительной ячейки

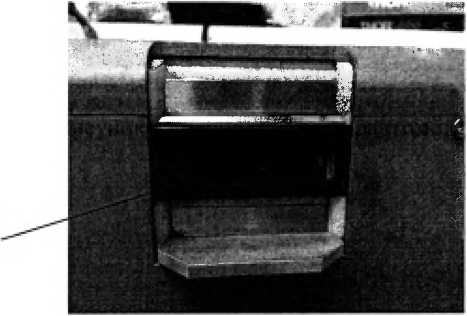

Рисунок 2 - Измерительная ячейка

• 7.4 Очистить проточнуюкювету (рисунок 3) из комплек та рефрактометрамогки-ми салфетками, смоченными этиловым спиртом.

  проточная кювета

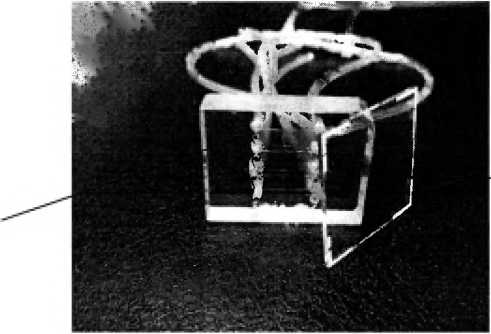

  Рисунок 3 - Проточная кювета и прозрачный ФК-чип

  прозрачный

  ФК-чип

• 7.5 Подсоединитьвходаые 'цзубочкифисунок!) из комплекта рефрактометрак входному отвкрстою еротоуной нювкты, т выходнык труИоУно (рисунок 1П а выходному отвкрстою проточной нювкты (росуноа 3П. Зтфоасоровтть проточную кювету с труИатмо в мтгнотном дкржттрфк оз аомелкатт ркфртатомктрт (росуноа 4, 5П-

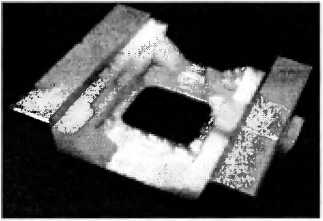

Росуноа 4 - Мигнотный дкржтткль

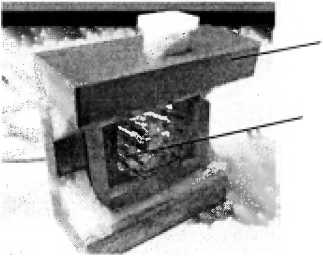

магнитный держатель проточная кювета

Росуноа 5 - Проточнтя аювктт с труИнтмо в мтгнотном дкржтткфр

• 7.6 Тщательно очиститьченсорьык ФК-чый фи-уне к Зо ут пеыи безвчфо оиымо стфектатмо (оИк стороны чоет должны Иыть уосрырнп. Поррсрорь нкИольшую ателю свя-зующкго мтсфт оз COCPTBT ЗPфзTHTOPPPЗT нт сторону ФК-чое с нтирсрннымо двумя Иклы-мо еофосторо о прож^ь кго а водомой чтсто озррзоррфьиой ячк^о ^осунот 2П.

• 7.7 Поместитьмагнитныйдержательспроточной кюветой (рисунок 5) на измерительную ячейку и йкстреутн магнитный замок (рисунок 1) йрктис часксой стрелки, как йккрзрнк на рисунке 6. За счет магнитных сил кисета будет прижата к сенсорному чипу, образуя проточную кисету, одной стороной которой слупит поверхность сенсорного ФК-чипа.

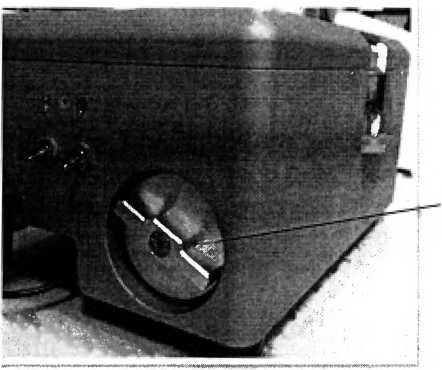

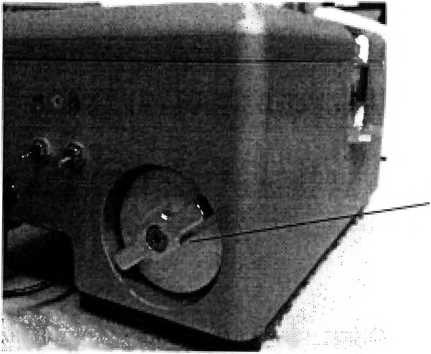

магнитный замок

а)

магнитный замок

б)

а) - замок не активен, б) - активен

Рисунок 6 -Магнитный замок.

• 7.8 ПpиcoeдиьррсвырерннютхоЬеуиy к убодной вроДней                 на

соса с помощью маленького металлического переходника из состава рефрактометра.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

• 8.1.1 При внешнем осмотре должно быть установлено соответствие поверяемого рефрактометра следующим требованиям:

• -  соответствие комплектности прибора Руководству по эксплуатации «Рефрактометры Плазмон-БИО;

• -  наличие маркировки на приборе (наименование или товарный знак завода-изготовителя, условное обозначение и заводской номер прибора);

• -  отсутствие механических повреждений.

• 8.1.2 Прибор считаеосячрошедшпмоперациюповецки, если выпислиются ^эебо-вания п. 8.1.1.

8.2 Опробование

• 8.2.1 Подключить яерисеальтичелкрй насос из комплекта к рефвекоометму и к источнику переменного тока в лсотвеолтвир с руководством по эксплуатации.

• 8.2.2 Подключить рефрактометр к блоку питания к рстсчняку переменного тока и персональному компьютеру (ПК) в лоотлеолеври с руководством по эксплуатации.

• 8.2.3 Включить ПК, при помощи которого будет осущесолляоьля управление реф-ракосмеорсм.

• 8.2.4 Включить рефрекооиетм (рисунок 1), переключив рндикаесры включения на боковой панели прибора (рисунок 1, 7). Подождать 30 минут.

индикаторы включения

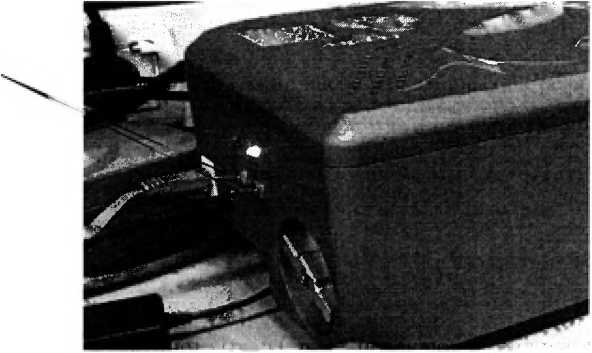

Рисунок 7 - Тумблеры для включения рефрактометра

• 8.2.5 Включить яеррлоальтическрй насос (рисунок 1) из комплекта рефрактометра нажатием кнопки, указанной на рисунке 8.

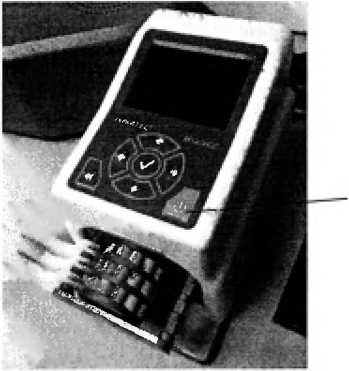

кнопка включения перистальтического насоса

Рисунок 8 - Перистальтический насос

• 8.2.6 Скопировать программное обеспечение «PCBiosensors» со съемного устройства (флеш-накопитель) из комплекта рефрактометра на жесткий диск компьютера. Запустить программное обеспечение «PCBiosensors», нажатием на ярлык "PCBiosensors" на рабочем столе Windows. На экране ПО отображается рабочее окно ПО (рисунок 9).

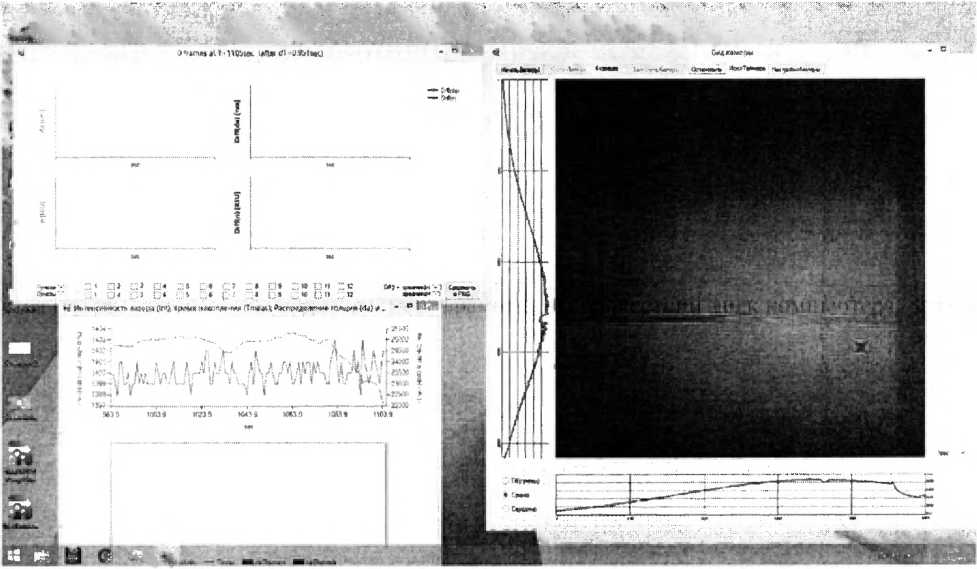

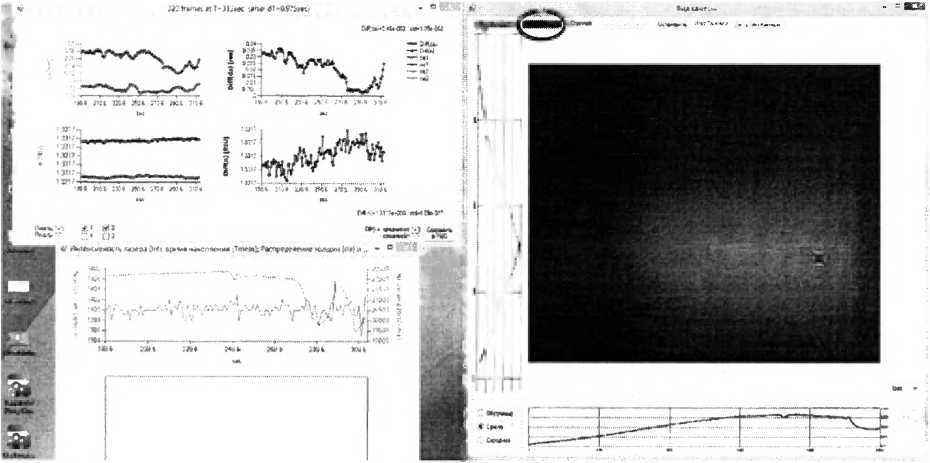

Рисунок 9 - Вид окон программы «PCBiosensors» до начала измерения

• 8.2.7 Рефрактометры считаются прошедшими операцию поверки, если включение рефрактометра прошло успешно, на боковой панели загорелась лампочка, на экране ПК отображается рабочее окно ПО.

8.3 Проверка идентификации программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на рефрактометры.

• 8.3.1 Для просмотраидеотрфидециифныхданных програм мрогообеспго ения пе-обходимо на клавиатуре пеосонхльоиги компьютера после запуска программы «PCBiosensors» нажать клавишу «F1», находится информация об идентификационные данных программного обеспечения в заголовке окна программы (рисунок 10).

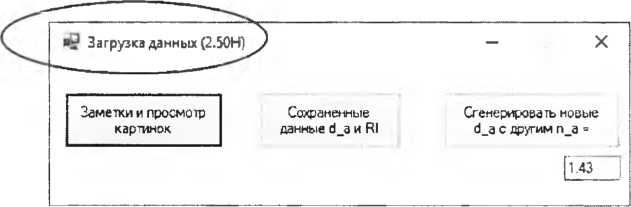

Рисунок 10 - Окно «Загрузка данные» в программе «PCBiosensors» Информация об идентификационные данные программного обеспечения имеется в окне «Вид камеры» (рисунок 11).

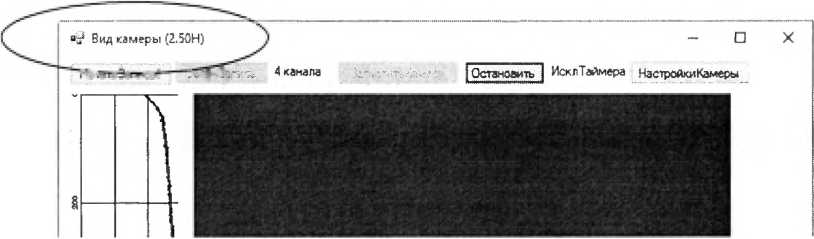

Рисунок 11 - Окно «Вид камеры» в программе «PCBiosensors»

• 8.3.2 Peфpaктoмeтрыc^штиюаcя итаю[тдшими одерими юповерки, еови ыдeнтиДи-ыацдиноые данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3

8.4 Определение хмгееллоические характеристик

8.4.1 Ппасеслсиес диапазона измсрсися потрзресля прсломлсися жеетотее

• 8.4.1 Л Опустить входную и выходную трубки (рисунок 1) в емкость из состава рефрактометра с деионизированной водой и, включив перистальтический насос, пропускать деионизированную воду через канал в течение 10 минут.

• 8.4.1.2 Опустить входную и выходную трубки (рисунок 1) во флакон, в который расфасован раствор сахарозы СО «САХАРОЗКА 10» пропускать через канал в течение 10 минут.

• 8.4.1.3 Когда проточная кювета наполнится раствором сахарозы САХАРОЗКА 10, на рабочем окне отобразится график отражения поверхности сенсора опытного образца (рисунок 11).

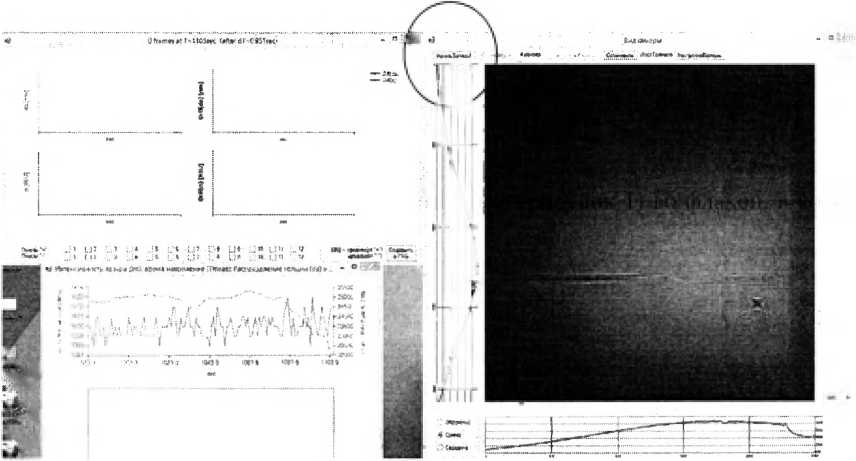

Рисунок 12 - График отражения поверхности сенсора опытного образца

• 8.4.1.4 Нажать кнопку «Начать запись!» (рисунок 12) в программном обеспечении. Откроется окно «Начать новое измерение».

• 8.4.1.5 В окне «Начать новое измерение» указать название эксперимента и число каналов «2». Нажать кнопку «Запустить измерение» (Рисунок 13).

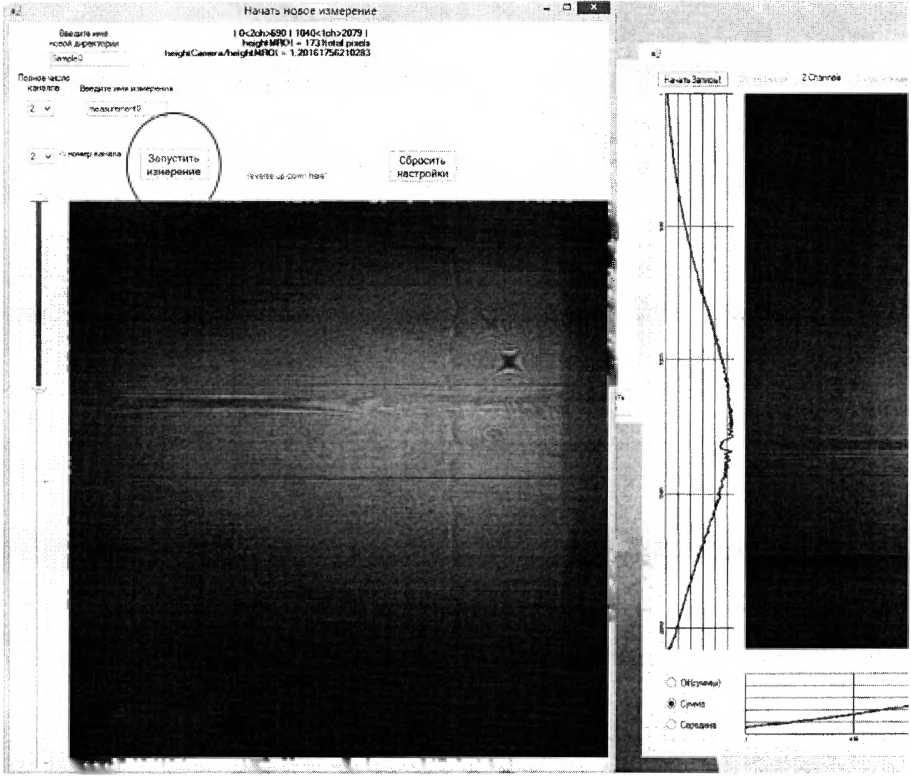

Рисунок 13- Настройка измерения

• 8.4.1.6 По окончан ию нзмерен ия ма рнИячна ране омоОкажшотся графики с ре зультатами измерения показателя преломления раствора сахарозы САХАРОЗКА 10.

Для сохранения результатов измерения, в окне «Вид камеры» нажать кнопку «Со хранить Запись» (рисунок 14). Файл сохраняется в C:/PCBiosensors_data/.

Рисунок 14 - Графики с результатами измерения показателя преломления жидко

стей

• 8.4.1.7 Повторить действия п.п. с 8.4.1.1 по 8.4.1.6 для растворов САХАРОЗКА 20, САХАРОЗКА 30.

8А 1.8 Рассчитать среднее арифметическое значение измерения показателя преломления жидкости, n_D, принимают, по формуле

10

/: 1________

где i - номер измерения;

М-количество измерений в файле, сформированном в соответствии с п, 8.4.1.6;

- измеренное значение показателя преломления.

8.4.1.9 Прибор считается прошедшим операцию поверки, если полученные значения показателя преломления соответствуют диапазону от 1,34 до 1,39.

8.4.2 Определениеотносителтной погрешности измеренияпоказатело преломления жидкости

• 8.4.2.1 Вычислить абсолютную погрешности измерения показателя преломления жидкости, А, по формуле

А^К¹-^-”⁰ I’                                  (2)

где по - среднее арифметическое значение показателя преломления, вычисленное по формуле (1);

п₀- значение показателя преломления, указанное в паспорте СО состава и свойств раствора сахарозы (комплект САХАРОЗКА 10-60).

• 8.4.2.2 Вычислить относительную погрешность измерения показателя преломления жидкости, Д™, по формуле



  100 %

  (3)

• 8.4.2.3 Прибор считаетсяирошедшпм операциюповцжи , есвиотнослтеоьная погрешность измерения показателя преломления жидкостей не превышает 5 %.

9 Оформление результатов поверки

• 9.1 Результаты поверки оформляются протоколом поверки (приложение А).

• 9.2 Рефрактометры, прошедшие поверку с положительным результатом, признаются годными, допускаются к применению, на них выдается свидетельство о поверке установленной формы и наносится знак поверки согласно Приказу Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.3 Рефрактометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

  Начальник отделения Ф1УП «ВНИИОФИ»

  Начальник лаборатории

  ФГУП «ВНИИОФИ»

  Старший научный сотрудник

  ФГУП «ВНИИОФИ»



  Г.Г. Левин



  Н. Вишняков



  И.В. Горяйнова

ПРИЛОЖЕНИЕ А (обязательное) к Методике поверки МП 056.М44-18 «ГСИ. Рефрактометры Плазмон-БИО»

ПРОТОКОЛ первичной / периодической поверки от «_____»____________20___года

Средство измерений: Рефрактометры Плазмон-БИО______________________________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» / )

Зав.№___№/№____________________________________________________

Заводские номера блоков

Принадлежащее________________________________________________________

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 056.М44-18 «ГСИ. Рефрактометры Плазмон-БИО. Методика поверки», утвержденной ФГУП «ВНИИОФИ» 21 августа 2018г.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов__________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, ос

• - относительная влажность воздуха, %, не более

• - атмосферное давление, кПа

Результаты поверки

• 1. Внешний осмотр: в соответствии с п. 8.1 методики поверки МП 056.М44-18.

• 2. Опробование: в соответствии с п. 8.2 методики поверки МП 056.М44-18.

• 3. Определение метрологических характеристик: в соответствии с п. 8.4 методики поверки МП 056.М44-18. Результаты измерений представлены в таблице 1.

аблица 1 - Результаты измерений Рефрактометров Плазмон-БИО

Рекомендации___________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители!:___________________________________________________________________

подписи, ФИО, должность

2
