УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель по научной работе ФГУП «ВНИИФТР

«/Л>

*иеиФ

ипунов

г.

ГАММА-СПЕКТРОМЕТР СКГ-01 «ИЗМЕРИТЕЛЬНЫЙ СИЧ» Методика поверки ВШКФ.415421.002 МП

2017 г.

Настоящая методика распространяется на гамма-спектрометры СКГ-01 «Измерительный СИЧ» (далее - ИСИЧ), изготавливаемые ООО НПП «РАДИКО», и устанавливает методы и средства их первичной и периодической поверок в производственных условиях без демонтажа.

Первичная поверка производится при выпуске вновь произведенных ИСИЧ и после их ремонта.

Периодическая поверка производится при эксплуатации ИСИЧ.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики

Операции, выполняемые при поверке

первичной

периодической

1 Внешний осмотр

п. 6.1

+

+

2 Опробование

п. 6.2

+

+

3 Определение интегральной нелинейности

п. 6.3

+

+

4 Определение энергетического разрешения спектрометра

п. 6.4

+

+

5 Определение относительной погрешности измерения активности источника 60Со в гсомсгрии "Фантом лёгкого"

п. 6.5

+

+

6 Идентификация программного обеспечения

п. 7

+

+

2 Средства поверки

  • 2.1 При проведении поверки применяются средства измерений и вспомогательные устройства, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

4.2

Термометр лабораторный по ГОСТ 28498-90.

Цена деления 0,1 °C, диапазон измерений от минус 50 °C до плюс 125 °C

4.2

Барометр кварцевый МД-20.

Диапазон измерений абсолютного давления от 60 до 120 кПа, пределы допускаемой абсолютной погрешности измерений ±0,2 кПа

4.2

Психрометр по ГОСТ 112-78.

Диапазон измерений относительной влажности от 20 до 90 %, пределы допускаемой относительной погрешности измерений ±5 %

4.2

Дозиметр-радиометр ДКС-96 с БДКС-96.

Мощность амбиентного эквивалента дозы в диапазоне от 0,1 мкЗв/ч до 1 Зв/ч.    Пределы    допускаемой    относительной

погрешности ± (15 + 6/Н) %, где Н - безразмерная величина, численно равная измеренному значению МАЭД в мкЗв/ч

6.2-6.5

Источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г.

Активность от 103 до 106 Бк, пределы допускаемой относительной погрешности воспроизведения активности ±4 %

6.2-6.5

Штатный держатель

2.2 Все средства измерений должны иметь действующие свидетельства о поверке.

2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИСИЧ, с требуемой точностью.

3 Требования по безопасности и квалификации поверителей
  • 3.1 При проведении поверки должны выполняться требования:

  • - «Норм радиационной безопасности (НРБ-99/2009)»;

-«Основных санитарных правил обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;

  • - «Правил технической эксплуатации электроустановок потребителей (ПТЭ)» и «Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ-84)»;

  • - действующих на предприятии инструкций по радиационной безопасности.

  • 3.2 Поверку могут проводить лица, имеющие квалификацию поверителя, ознакомленные с руководство по эксплуатации «Гамма-спектрометр СКГ-01 «Измерительный СИЧ» ВШКФ.415421.002 РЭ и допущенные к работам с источниками ионизирующих излучений.

4 Условия поверки
  • 4.1   Поверка ИСИЧ проводится в рабочих условиях эксплуатации без демонтажа.

  • 4.2   При проведении поверки должны выполняться следующие условия:

  • - температура окружающего воздуха от 10 до 35°С;

  • - относительная влажность окружающего воздуха при температуре 30 °C не более 95 %;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - напряжение питающей сети переменного тока 220^ В;

  • - уровень внешнего гамма-фона не более 0,25 мкЗв/ч.

5 Подготовка к поверке
  • 5.1   Перед проведением поверки ИСИЧ подготавливают к работе в соответствии с требованиями руководства по эксплуатации.

  • 5.2   Проводят измерения температуры, относительной влажности, давления окружающего воздуха и уровня внешнего гамма-фона в месте расположения ИСИЧ. Результаты измерений заносят в рабочий журнал.

6 Проведение поверки
  • 6.1 Внешний осмотр

При проведении внешнего осмотра необходимо установить:

  • - отсутствие механических повреждений и других видимых дефектов устройств и кабельных линий связи, входящих в состав ИСИЧ, которые могут повлиять на его работоспособность;

  • - наличие маркировки и пломб на устройствах, входящих в состав ИСИЧ;

  • - наличие руководства по эксплуатации ИСИЧ;

  • - наличие свидетельства о предыдущей поверке ИСИЧ (для периодической поверки).

Результаты считаются положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям

Руководства по эксплуатации.

  • 6.2 Опробование

Включить охлаждение детектора. Минимальное время охлаждения -8 ч. При опробовании проводится проверка работоспособности ИСИЧ в соответствии с руководством по эксплуатации.

Подключить к ИСИЧ персональный компьютер (далее по тексту - ПК) с установленным программным обеспечением «Измерительный СИЧ». Включить ИСИЧ.

Источник 60Со установить в штатном держателе в соответствии с рисунком 1. Для измерения скорости счета от контрольного источника 60Со провести набор спектра в течение 15 мин. Обработать результаты измерений в режиме «Контроль». При этом на экран выводится положение пика полного поглощения (ППГ1) 1332 кэВ (номер канала центра тяжести пика), значение скорости счета в ППП и допустимые интервалы значений этих параметров.

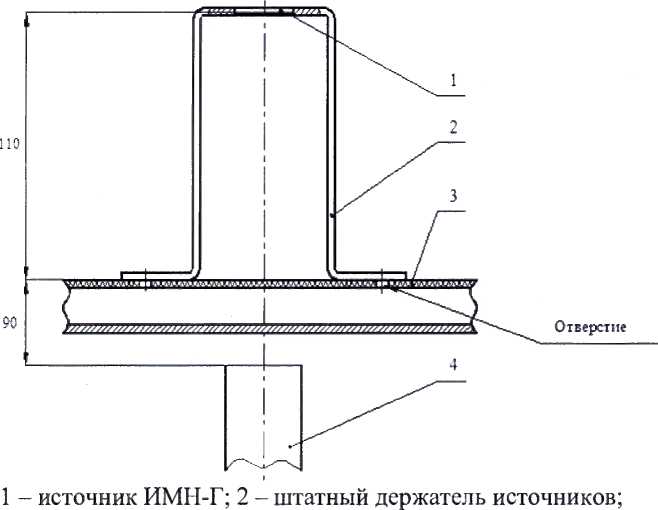

3 - верхняя крышка кожуха ложа; 4 - детектор

Рисунок 1 - Схема установки штатного держателя с источником

При первичной поверке значение скорости счета в ППП 1332 кэВ (60Со) фиксируется с указанием даты измерения. При последующих поверках скорость счета в ППП контролируется с учетом коррекции на распад и сравнивается со скоростью счета, зафиксированной при первичной поверке.

Результаты опробования считать положительными, если полученное в ходе периодической поверки отклонение значения скорости счета не превышает зафиксированное при первичной поверке значение более чем на ±10 %.

  • 6.3   Определение интегральной нелинейности спектрометра

Определение интегральной нелинейности проводить с гамма-источников, гамма-линии которых перекрывают весь рабочий диапазон энергий 59,5 кэВ (241Ат), 121,78 кэВ (152Еи), 356 кэВ (133Ва), 662 кэВ (137Cs), 1332 кэВ (60Со), 2614 кэВ (228Th) в следующем порядке:

  • - установить гамма-источники 241 Ат и 228Th в штатном держателе в соответствии с рисунком 1 (входная статистическая загрузка должна быть не более 2000 имп/с);

  • - провести в течение 10 мин набор спектра;

  • - определить номера каналов Ni и N2, соответствующие максимумам пиков Ei=59,5 кэВ (241Агп) и Е2=2614 кэВ (228Th);

  • - выполнить линейную градуировку, рассчитать градуировочные коэффициенты а и b линейной характеристики по энергии:

E = a + b-N,

b = (N2-N1)/(E2-E1),                         (1)

a = Ei-b-Ni;

  • - последовательно установить все источники в штатный держатель в соответствии с рисунком 1;

  • - включить набор спектра, для каждого пика Е; источника определяют Nj номер канала, на котором находится максимум этого пика;

  • - для каждого i-ro пика рассчитать отклонение от прямой линии, описывающей характеристику преобразования (AEj), в кэВ, по формуле (2):

AEf =Ej-En,                               (2)

где       Еп - вычисленная энергия, соответствующая каналу N, - максимуму i-ro пика;

  • - из полученных значений AEj выбрать максимальное AEjmax;

  • - рассчитать интегральную нелинейность в процентах по формуле (3):

А£‘пах

ИНЛ=------100%,                     (3)

■^niax ^min

где:      Ещах =2614 кэВ - верхнее значение энергии из измеряемого диапазона энергий,

кэВ;

Emin= 59,5 кэВ - нижнее значение энергии из измеряемого диапазона энергий, кэВ.

Результаты поверки считать положительными, если значение интегральной нелинейности находится в пределах ±0,02 %.

  • 6.4   Определение энергетического разрешения

Определение энергетического разрешения ИСИЧ для энергии 1332 кэВ (60Со) проводить в следующей последовательности:

  • - источник 60Со установить в штатном держателе в соответствии с рисунком 1;

  • - включить ИСИЧ и произвести набор спект ра;

  • - для ППП энергии 1332 кэВ определить ЗЕ ширину пика на полувысоте, в кэВ;

Результаты поверки считать положительными, если значение энергетического разрешения не превышает 2,0 кэВ.

  • 6.5 Определение относительной погрешности измерения активности источника б0Со в геометрии "Фантом лёгкого"

Установить источник на основе о0Со в штатный держатель в соответствии с рисунком 1. Включить набор аппаратурного спектра. Провести измерения активности источника Aj, количество измерений не менее пяти. Фоновая составляющая учитывается автоматически программным обеспечением. При выполнении измерения во вкладке «Измерения» необходимо, чтобы параметры пациента были: вес 70 кг, рост 170 см.

Вычислить среднее арифметическое значение активности Аизм по формуле (4) и относительное среднее квадратическое отклонение (СКО) результатов измерений S(AH3M) по формуле (5):

i=n

--к,                       (4) п

где А; - показания измеренной активности источника, Бк;

Афон - среднее арифметическое значение фоновых измерений, Бк;

п - количество наблюдений;

к = 0,75 - коэффициент перехода от эффективности регистрации в геометрии "Фантом лёгкого" к геометрии источника в штатном держателе.

.

S(A„) =—1Н---:--юо%.      (5)

А», »

где Аизм - среднее арифметическое значение показаний активности за вычетом фоновых значений. Бк;

А, - показания измеренной активности источника, Бк;

п - количество наблюдений.

Относительную погрешность измерений активности рассчитать по формуле (6):

ст = ^изм ~А° -100%,                     (6)

А

где Ао - значение активности эталонного источника (из свидетельства о поверке с учетом распада на дату проведения измерений), Бк;

Аизм - среднее арифметическое значение активности за вычетом фоновых

значений, Бк.

Рассчитать значения доверительных границ допускаемой относительной погрешности S, %, с доверительной вероятностью 0,95 по формуле (7):

8 = |СТ| + 2.^(Л.„,)г+г^/,                 (7)

где So - относительная погрешность измерения эталонного источника, согласно паспорту, %;

о - значение относительной погрешности измерений, рассчитанное по формуле (6), %;

Б(АИЗМ) - относительное СКО результатов измерений, рассчитанное по формуле (5), %.

Результаты поверки считать положительными, если значение 3 в диапазоне

активностей в геометрии "Фантом лёгкого" от 50 до 105 Бк. находится в пределах ±20 %.

7. Идентификация программного обеспечения (ПО)

Подключить к ИСИЧ ПК с установленным ПО «Измерительный СИЧ».

ПО идентифицируется в режиме администратора. После запуска ПО «Измерительный СИЧ» необходимо перейти на закладку "Журнал" и выбрать событие "Запуск". На экране ПК отобразится номер версии и цифровой идентификатор метрологически значимой части ПО (см. рисунок 2). Производителем не предусмотрен иной способ идентификации ПО.

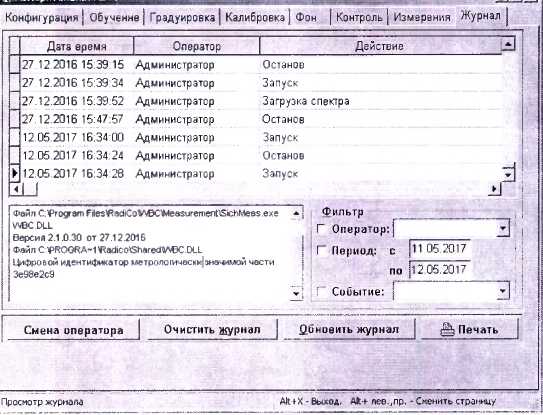

Рисунок 2 - Окно отображения идентификации ПО «Измерительный СИЧ»

Результаты поверки считать положительными, если идентификационные данные

ПО соответствуют данным, приведенным в таблице 7.1. В противном случае ИСИЧ направляется в ремонт.

Таблица 7.1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«Измерительный СИЧ»

Номер версии (идентификационный номер) ПО

1.63.14 0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Зе98е2с92)

Номер версии не ниже указанного

2) Контрольная сумма относится к текущей версии ПО

8 Оформление результатов поверки
  • 8.1   При положительных результатах поверки выдается свидетельство о поверке установленной формы. На оборотной стороне свидетельства приводятся метрологические характеристики, определенные в п.п. 6.2 - 6.5.

  • 8.2   Знак поверки размещается на свидетельство о поверки в виде наклейки или оттиска повелительного клейма

  • 8.3   При отрицательных результатах поверки ИСИЧ признается непригодным к применению, свидетельство о поверке аннулируется и выписывается извещение о непригодности к применению.

Начальник ПИО-4

ФГУП «ВНИИФТРИ»

Старший научный сотрудник

НИО-4 ФГУП «ВНИИФТРИ»

О.И. Коваленко

Т.П. Берлянд
