Методика поверки «Государственная система обеспечения единства измерений АНАЛИЗАТОРЫ КАБЕЛЬНЫХ ТРАКТОВ И АНТЕНН ZPH» (PT-MП-4671-441-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

А. Д. Меньшиков

«07» сентября 2017 г.

Государственная система обеспечения единства измерений АНАЛИЗАТОРЫ КАБЕЛЬНЫХ ТРАКТОВ И АНТЕНН ZPH Методика поверки

РТ-МП-4671-441-2017 г. Москва

2017 г.

Настоящий документ устанавливает методы и средства поверки анализаторов кабельных трактов и антенн ZPH (далее анализаторов), изготовленных фирмой “Rohde & Schwarz GmbH & Со. KG”, Германия.

Интервал между поверками - 1 год.

• 1.1 При первичной и периодической поверке анализатора выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и анализатор бракуется.

Таблица 1 - Перечень операций поверки.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

• 6.1 Поверитель должен изучить руководства по эксплуатации поверяемого анализатора и используемых при поверке средств измерений

• 6.2 Перед включением приборов должно быть проверено выполнение требований безопасности.

• 6.3 Определение метрологических характеристик поверяемого анализатора должно производиться по истечении времени установления рабочего режима, равного 15 мин.

• 7   Проведение поверки

При проведении внешнего осмотра необходимо проверить:

• - наличие маркировки, подтверждающей тип и заводской номер;

• - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу анализатора и его органов управления;

• - разъемы должны быть чистыми;

• - соединительные провода должны быть исправными;

• - комплектность анализатора должна соответствовать указанной в технической документации фирмы-изготовителя.

Анализаторы, имеющие дефекты, бракуются и направляются в ремонт.

Проверить отсутствие ошибок при включении анализатора. Идентификационное наименование и номер версии программного обеспечения анализатора отображаются при нажатии Setup-HW/SW Info.

Номер версии ПО должен соответствовать описанию ПО в описании типа на анализатор, ошибки при включении должны отсутствовать.

Погрешность частоты опорного генератора определить при помощи частотомера CNT-90.

На частотомере установить режим измерения частоты, подключить вход частотомера к порту 2 (рефлектометр) анализатора ZPH.

На анализаторе выполнить следующие установки:

-[PRESET]

-[FREQ:1 GHz]

-[SPAN :1 MHz]

- [SWEEP MODE: Single Sweep ]

Провести измерения частоты по частотомеру. Относительную погрешность частоты вычислить по формуле:

5f = (1,0005 ГГц - Бизм)/ Fh3m,               (1)

где Fh3m - показания частотомера.

Результаты поверки по данной операции считать удовлетворительными, если погрешность частоты опорного генератора не превышает ±2-10’⁶.

Погрешность измерения модуля и фазы коэффициента отражения определяют с помощью рассогласованной воздушной линии из комплекта 05СК200-150.

На анализаторе проводят полную однопортовую калибровку по порту 2 с помощью калибровочного модуля ZN-103. Модуль подключается к ZPH по USB и определяется автоматически. Для калибровки нажать:

• -  [PRESET]

• -  [CAL: Continue]

Подключают к порту прибора рассогласованную воздушную линию 25 Ом, нагруженную на согласованную нагрузку из набора ZV-Z270. С помощью маркера считывают показания SI 1 по модулю и фазе на частотах аттестации линии.

Абсолютную погрешность вычисляют по формуле:

АХ = (Хизм - Хмеры),                  (2)

где Хизм - показания анализатора,

Хмеры - действительные значения модуля и фазы обратных потерь линии.

Результаты поверки по данной операции считать удовлетворительными, если погрешность измерений коэффициента отражения по модулю/фазе в зависимости от величины модуля коэффициента отражения не превышает:

±0,3 дБ/±2,1³ для диапазона от минус 15 до 0 дБ,

Анализаторы кабельных трактов и антенн ZPH                                      лист 4

Методика поверки РТ-МП-4671-441-2017                                             листов 5

±1,0 дБ/±7,5° для диапазона от минус 25 до минус 15 дБ,

±3,1 дБ/±26° для диапазона от минус 35 до минус 25 дБ.

Определение абсолютной погрешности измерений мощности провести с помощью генератора SMB100A и ваттметра NRP-Z98.

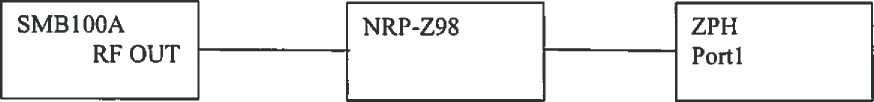

Выполнить соединение приборов по схеме рис. 1.

Рисунок 1

На генераторе установить частоту 100 МГц, уровень 6 дБмВт, ввести в ваттметр значение частоты проведения измерений.

Выполнить следующие установки на анализаторе:

-[PRESET]

-[РМЕТ: FREQ: 100 MHz]

Зафиксировать результат измерения мощности по показаниям анализатора Р и значение уровня мощности, измеренное ваттметром Ppowcrmeter- Вычислить погрешность измерения по формуле:

ДюОМГц^ Р — Ppowermcter                    (3)

Устанавливая соответствующие частоты в настройках генератора, ваттметра и анализатора, повторить измерения для частот 10 МГц, 50 МГц, 500 МГц, 700 МГц, 1 ГГц,

• 1,3 ГГц, 1,5 ГГц, 1,8 ГГц, 2 ГГц, 2,5 ГГц, 3 ГГц, при наличии опции В4 также провести измерения для частот 3,5 ГГц и 4 ГГц.

Результаты поверки по данной операции считать удовлетворительными, если значение погрешности измерений мощности не превышает ±1,2 дБ.

• 8.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

• 8.2 При положительных результатах поверки выдается свидетельство о поверке. Знак поверки наносится на переднюю панель анализаторов кабельных трактов и

антенн ZPH или на свидетельство о поверке.

• 8.3 При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании, или выполнении операций поверки, выдается извещение о непригодности с указанием причин.



Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Нач. сектора № 1 лаборатории № 441

ФБУ «Ростест-Москва»

Анализаторы кабельных трактов и антенн ZPH

Методика поверки РТ-МП-4671-441-2017

лист 5

листов 5
