Методика поверки «Система единого времени стартового комплекса "Союз-2" ТСЮИ.403511.011» (ТСЮИ.403511.011 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

А.И. Щипунов

________2015 г.

ИНСТРУКЦИЯ

Система единого времени стартового комплекса «Союз-2» ТСЮИ.403511.011

Методика поверки

ТСЮИ.403511.011 МП

р.п. Менделееву 2015 г.

• 1. Операции поверки

• 2. Средства поверки

• 3. Требования к квалификации поверителей

• 4. Требования безопасности

• 5. Условия поверки

• 6. Подготовка к поверке

• 7. Проведение поверки

• 8. Оформление результатов поверки

Настоящая методика поверки распространяется на систему единого времени стартового комплекса «Союз-2» ТСЮИ.403511.011 (далее - СЕВ-СК 1С) и устанавливает методы и средства первичной, периодической и внеочередной поверок.

Интервал между поверками 1 год.

• 1.1 Метрологические характеристики СЕВ-СК 1С, подлежащие поверке и операции поверки, приведены в таблице 1.

Таблица 1

• 1.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 СЕВ-СК 1С бракуется и направляется в ремонт.

• 2.1 Рекомендуемые средства поверки приведены в таблице 2.

Таблица 2

• 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства о поверке или знак поверки на приборе или в технической документации.

• 3.1 Поверка должна осуществляться лицами, имеющими опыт в области радиочастотных измерений.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.091-2012

• 4.2 К поверке СЕВ-СК 1С допускается персонал, имеющий квалификационную группу не ниже третьей для электроустановок с напряжением до 1000 В.

• 5.1 При проведении операций поверки должны соблюдаться следующие нормальные ус

ловия:

• - температура окружающего воздуха, °C ..........................................................20 ± 5;

• - относительная влажность воздуха, % .................................................... от 30 до 80;

• - атмосферное давление, кПа....................................................................от 84 до 106;

• - напряжение питающей сети, В ....................................................................220 ± 4,4;

• - частота питающей сети, Гц ...............................................................................50 ±1.

• 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого СЕВ-СК 1С и руководств по эксплуатации используемых средств поверки.

• 6.2 Перед проведением операций поверки необходимо:

-проверить комплектность поверяемого СЕВ-СК 1С;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

Перед проведением поверки необходимо подготовить к работе СЕВ-СК 1С в соответствии с разделом 6 документа «Система единого времени стартового комплекса «Союз-2». Руководство по эксплуатации. ТСЮИ.403511.011 РЭ» (далее - РЭ).

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Произвести внешний осмотр СЕВ-СК 1С, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность СЕВ-СК 1С.

  • 7.1.1.1 При проведении внешнего осмотра проверить:

• - сохранность пломб;

• - чистоту и исправность соединителей;

• - отсутствие внешних механических повреждений корпуса, мешающих работе с прибором, и ослабления элементов конструкции;

• - сохранность органов управления.

• 7.1.2  СЕВ-СК 1С, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

• 7.2.1 Опробование провести в соответствии с п. 6.2.3 РЭ.

• 7.2.2 Результаты опробования считать положительными, если по истечении 10 секунд не включается звуковая аварийная сигнализация, а индикаторы «ИСПРАВ.» не гаснут и (или) засвечиваются индикаторы «ОТКАЗ».

• 7.3.1 Определение номинальных значений частоты выходных сигналов 1 Гц и 5 МГц на нагрузке 50 Ом и 75 Ом

  • 7.3.1.1 Определение номинальных частот выходных сигналов произвести с помощью частотомера универсального CNT-90.

  • 7.3.1.2 Настроить «вход А» частотомера универсального CNT-90 в соответствии с параметрами входных сигналов 1 Гц и 5 МГц.

Поочередно подать на вход «вход А» выходные сигналы от СЕВ-СК 1С.

• 7.3.1.3 Результаты поверки считать положительными, если номинальные значения частоты находятся в пределах:

(1,000 000 ± 0,000 005) Гц;

(5 000 000, 000 00 ± 25) Гц.

• 7.3.2 Определение СКЗ напряжения выходных сигналов 5 МГц на нагрузке 75 Ом

  • 7.3.2.1 Измерения провести с помощью осциллографа DSO-X3012A и нагрузочных сопротивлений.

Для этого включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подключить на вход осциллографа последовательно выходные сигналы частотой 5 МГц на нагрузке 75 Ом. Произвести синхронизацию входного сигнала.

• 7.3.2.2 Результаты поверки считать положительными, если значения СКЗ выходных сигналов 5 МГц на нагрузке 75 Ом находятся в пределах (1,0±0,2) В.

• 7.3.3 Определение параметров импульсного сигнала 1 Гц на нагрузке 50 Ом.

  • 7.3.3.1 Определению подлежат следующие параметры импульсного сигнала:

• - уровень напряжения импульсного сигнала 1 Гц;

• - длительность импульсного сигнала 1 Гц;

• - длительность переднего фронта импульсного сигнала .

• 7.3.3.2 Определение параметров импульсного сигнала 1 Гц произвести с помощью осциллографа DSO-X3012A.

• 7.3.3.3 Включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подать выходной сигнал 1 Гц с выхода СЕВ-СК 1С на вход осциллографа при сопротивлении нагрузки 50 Ом. Произвести синхронизацию входного сигнала. Определить параметры импульсного сигнала 1 Гц.

• 7.3.3.4 Результаты поверки считать положительными, если параметры сигнала удовлетворяют требованиям:

• - уровень напряжения импульсного сигнала 1 Гц           - от 3,5 до 4,5 В;

• - длительность импульсного сигнала 1 Гц                 - от 1,9 до 2,1 мкс;

• - длительность переднего фронта импульсного сигнала - не более 10 нс.

• 7.3.4 Определение относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

• 7.3.4.1 Определение относительной погрешности частоты — (/”- номинальное значение частоты; А/=f_y-fy провести методом сравнения ШВ СЕВ-СК 1С со ШВ UTC(SU) частотомером универсальным CNT-90 по схеме, приведенной на рисунке 1.

Время прогрева СЕВ-СК 1С должно составлять не менее 1 суток.

• 7.3.4.2 Включить аппаратуру навигационно-временную потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C в соответствии с его Руководством по эксплуатации и прогреть в течении установленного времени.

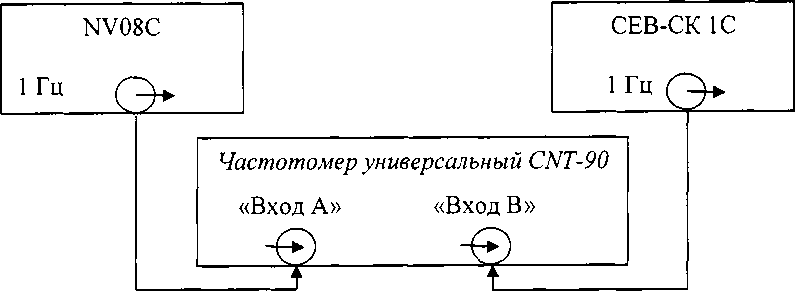

Рисунок 1 - Схема определения относительной погрешности по частоте

• 7.3.4.3 На вход «Вход А» частотомера CNT-90 подать сигнал 1 Гц от NV08C, на вход «Вход В» - сигнал 1 Гц от СЕВ-СК 1С с модуля МО блока БФШВ.

• 7.3.4.4 Запустить измерения интервала времени при минимальном интервале времени наблюдения 100 с. По истечении указанного времени зафиксировать среднее значение смещения ШВ СЕВ-СК 1С относительно ШВ UTC(SU).

• 7.3.4.5 По истечении интервала времени наблюдения 10⁵ с (немногим более 28 ч) повторить п. 7.3.4.3-7.3.4.4.

• 7.3.4.6 Вычислить изменение смещения ШВ СЕВ-СК 1С Дт. Рассчитать относительную погрешность по частоте по формуле (1):

= Дт/ 10⁵                   (1)

f

• 7.3.4.7 Результаты поверки считать положительными, если значения относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ± 1,0-Ю"¹².

7.3.5 Определение абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/ GPS

• 7.3.5.1 Абсолютное смещение собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

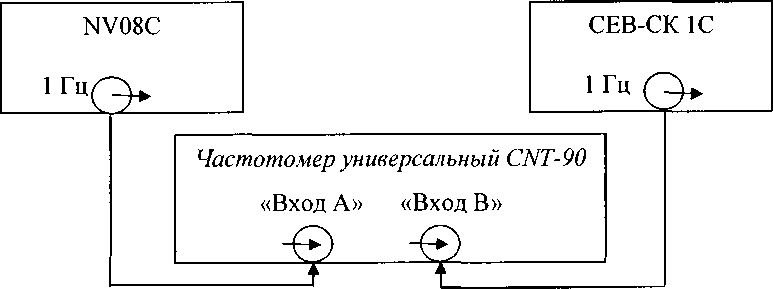

Рисунок 2 - Схема определения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

• 7.3.5.2 На вход частотомера «Вход В» подать импульсный сигнал 1 Гц от СЕВ-СК 1С, на вход частотомера «Вход А» подать импульсный сигнал 1 Гц от аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени. Настроить входы «А» и «В» в соответствии с параметрами импульсных сигналов 1 Гц:

• - импульсный сигнал;

• - измерения по переднему фронту;

• - входная нагрузка 50 Ом;

• - уровень напряжения точки привязки по переднему фронту 0,5 В.

• 7.3.5.3 Произвести не менее 100 измерений интервала времени между импульсными сигналами 1 Гц от СЕВ-СК 1С и NV08C (абсолютного смещения собственной ШВ относительно ШВ UTC (SU)).

• 7.3.5.4 Результаты поверки считать положительными, если значения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ± 200 нс.

7.3.6 Определение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

• 7.3.6.1 СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

• 7.3.6.2 Повторить п. 7.3.5.2.

• 7.3.6.3 На частотомере универсальном CNT-90 запустить измерения на интервале времени наблюдения 1 сут. По окончании измерений частотомер универсальный CNT-90 автоматически выдаст значение СКО.

• 7.3.6.4 Результаты поверки считать положительными, если значение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS не более 100 нс.

При положительных результатах поверки на СЕВ-СК 1С выдается свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства записывают результаты поверки.

• 8.3 Значения метрологических характеристик, определенные при поверке, заносят в формуляр.

• 8.4 В случае отрицательных результатов поверки применение СЕВ-СК 1С запрещается и на него выдается извещение о непригодности его к применению с указанием причин забракования.

Заместитель начальника

ГМЦ ГСВЧ (НИО-7) ФГУП «ВНИИФТРИ»

Инженер I категории отд. № 78

ФГУП «ВНИИФТРИ»

А.С. Гончаров
