Методика поверки «Тестеры HP83000-F330t» (651-17-011)

1

УТВЕРЖДАЮ Первый заместитель генерального директора-

ИНСТРУКЦИЯ

ТЕСТЕРЫ HP83000-F330t

МЕТОДИКА ПОВЕРКИ

651-17-011

2017 г.

Настоящая методика поверки распространяется на тестеры HP83000-F330t (далее - тестеры), и устанавливает методы и средства их первичной и периодических поверок.

Интервал между поверками - 1 год.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

• 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки системы допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ГОСТ Р 12.1.019-2009, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации системы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающей среды от 20 до 30 °C;

-относительная влажность воздуха при температуре от 50 до 80 %, -атмосферное давление от 97 до 105 кПа (от 650 до 800 мм рт.ст.).

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать тестер в условиях, указанных в п. 6 в течение не менее 30 мин.;

• - выполнить операции калибровки тестера в соответствии с РЭ;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств поверки для установления их рабочего режима;

• - установите на измерительный блок тестера плату калибровки PDPS.

При внешнем осмотре проверить:

• - отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность установки;

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность тестера.

• 8.2.1 Запустить программное обеспечение тестера.

• 8.2.2 Результаты опробования считать положительными, если при загрузке программного обеспечения тестера не отображается информация об ошибках.

• 8.3.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) системы проводить в следующей последовательности:

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО, для чего в окне «ui_report.ORG.PROD» переместиться вверх, найти запись, отображающей версию ПО, например «Agilent 83000 SmarTest Rev. 5.7.3»

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

При проведении поверки с помощью программы trace_cal результаты определения мет рологических характеристик находятся в формируемом программой файле trace_cal.log.

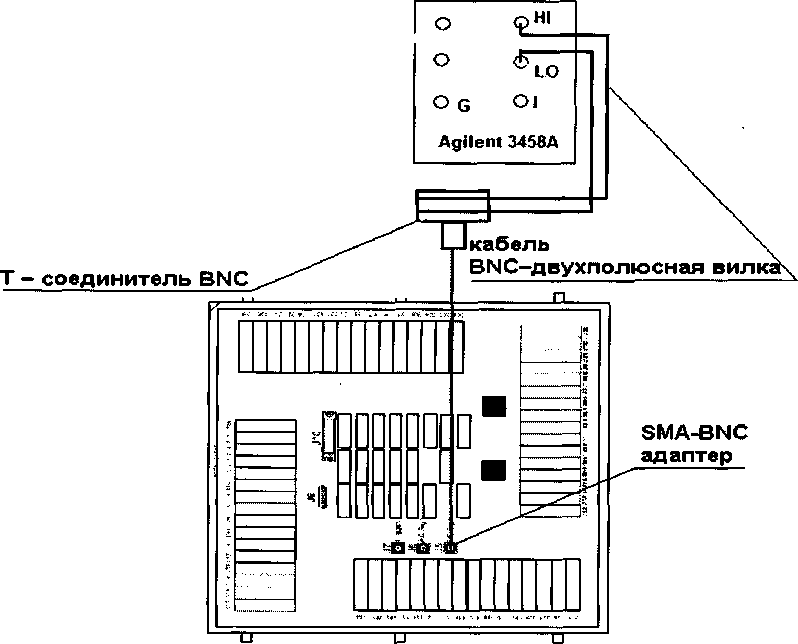

• 8.4.1.1 Собрать измерительную схему в соответствии с рисунком 1. Соединить мультиметр 3458А и гнездо DC OUT на контрольной панели блока измерительного с помощью кабеля BNC-двухполюсная вилка. Провод, отмеченный знаком “земля”, присоединить к гнезду вольтметра LO, другой к HI рис. 1.



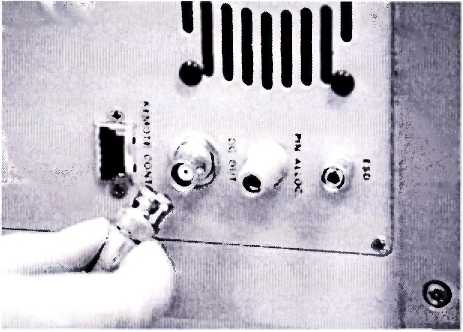

Рисунок 1

• 8.4.1.2 Перевести мультиметр 3458А в режим измерений напряжения постоянного тока.

• 8.4.1.3 В соответствии с РЭ тестера установить низкий уровень выходных напряжений тестера.

• 8.4.1.4 Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 4, измерить воспроизводимые тестером напряжения с помощью мультиметра и компараторами тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 4.

Таблица 4

• 8.4.1.5 Рассчитать значения погрешностей воспроизведения напряжения постоянного тока по формуле (1):

Авоспр. ^уст ^ИЗМ 5         (1)

где и_Уст- значение напряжения, установленное на выходе тестера, В; и_Изм - значение напряжения, измеренное мультиметром, В.

• 8.4.1.6 Рассчитать значения погрешностей измерения напряжения постоянного тока по формуле (2):

  ^измер^- ^Тест ^изм >

  (2)

где Ытест- значение напряжения, измеренное компараторами тестера, В; Иизм - значение напряжения, измеренное мультиметром, В.

• 8.4.1.7 В соответствии с РЭ тестера установить высокий уровень выходных напряжений.

• 8.4.1.8 Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 5, измерить воспроизводимые тестером напряжения с помощью мультиметра и измеряемых компараторов тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 5.

Таблица 5

• 8.4.1.9 Рассчитать значения погрешностей воспроизведения напряжения постоянного тока по формуле (1).

• 8.4.1.10 Рассчитать значения погрешностей измерения напряжения постоянного тока по формуле (2).

• 8.4.1.11 Результаты поверки считать положительными, если значения погрешности воспроизведения и измерения напряжений постоянного тока находятся в пределах, приведенных в таблицах 4-5.

• 8.4.2.1 Собрать измерительную схему в соответствии с рисунком 2. Соединить кабелем BNC-двухполюсная вилка через SMA-BNC адаптер гнездо “DC Sign” на плате калибровки PDPS и гнезда INPUT HI и LO на передней панели вольтметра Agilent 3458А.



Рисунок 2

• 8.4.2.2 Перевести мультиметр 3458А в режим измерений напряжения постоянного тока.

• 8.4.2.3 Установить диапазон выходного напряжения тестера 2 В.

• 8.4.2.4 Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 6, измерить воспроизводимые тестером напряжения с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 6.

Таблица 6 Диапазон 2 В

• 8.4.2.5 Установить диапазон выходного напряжения тестера 10 В.

8.4.2.6Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 7, измерить воспроизводимые тестером напряжения с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 7.

Таблица 7 Диапазон 10 В

8.4.2.7 Рассчитать значения погрешностей воспроизведения напряжения постоянного тока по формуле (3):

Д Uy_CT £Д1зм »          (3)

где и_Уст- значение напряжения, установленное на выходе тестера, В; и_Изм - значение напряжения, измеренное мультиметром, В.

8.4.2.8 Результаты поверки считать положительными, если значения погрешности воспроизведения напряжений постоянного тока находятся в пределах, приведенных в таблицах 6,7.

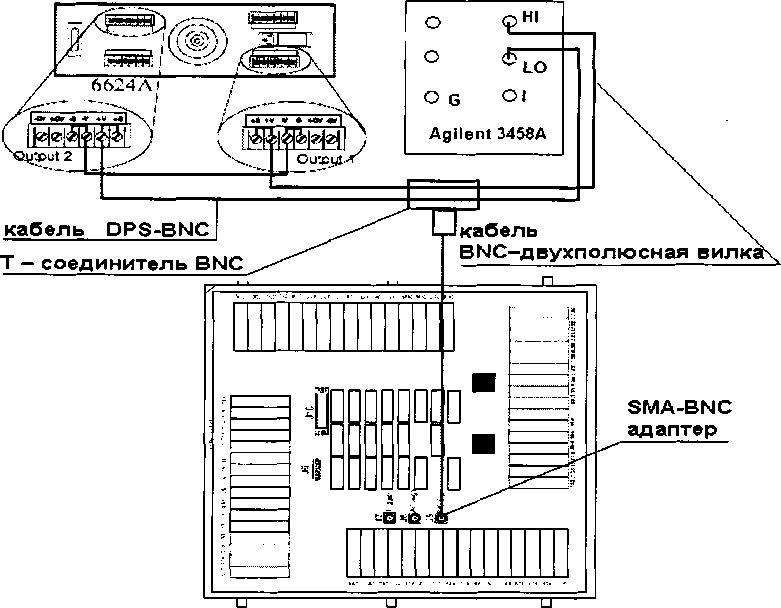

• 8.4.3.1 Собрать измерительную схему в соответствии с рисунком 3. Соединить источник питания и 50-омный Т-соединитель BNC с помощью кабеля DPS-BNC. Провод, отмеченный знаком “земля” подключите к “Output 2”, другой к “Output 1”.

Соединить кабель BNC-двухполюсная вилка от вольтметра к оставшемуся разъему Т-соединителю BNC. Провод, отмеченный знаком “земля”, присоединить к гнезду LO, другой к HI.

• 8.4.3.2 Перевести мультиметр 3458А в режим измерений напряжения постоянного тока.

• 8.4.3.3 Установить диапазон выходного напряжения тестера 2 В.

• 8.4.3.4 Последовательно задавая напряжения на источнике питания в соответствии с таблицей 8, измерить воспроизводимые источником питания напряжения с помощью мультиметра и тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 8.

• 8.4.3.5 Установить диапазон выходного напряжения тестера 10 В.

• 8.4.3.6 Последовательно задавая напряжения на источнике питания в соответствии с таблицей 9, измерить воспроизводимые источником питания напряжения с помощью мультиметра и тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 9.



Рисунок 3

Таблица 8. Диапазон 2 В

Таблица 9 Диапазон 10 В

• 8.4.3.7 Рассчитать значения погрешностей измерения напряжения постоянного тока по формуле (4):

Д— f/_TecTepa ^— U_H3M         (4)

где итестера- значение напряжения, измеренное тестером, В;

и_Изм - значение напряжения измеренное мультиметром, В.

• 8.4.3.8 Результаты поверки считать положительными, если значения погрешности измерений напряжения постоянного тока находятся в пределах, приведенных в таблицах 8, 9.

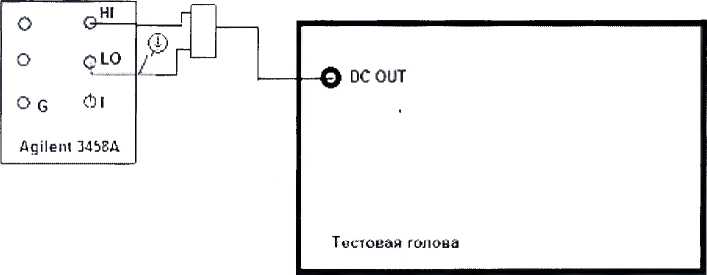

• 8.4.4.1 Собрать измерительную схему в соответствии с рисунком 4.

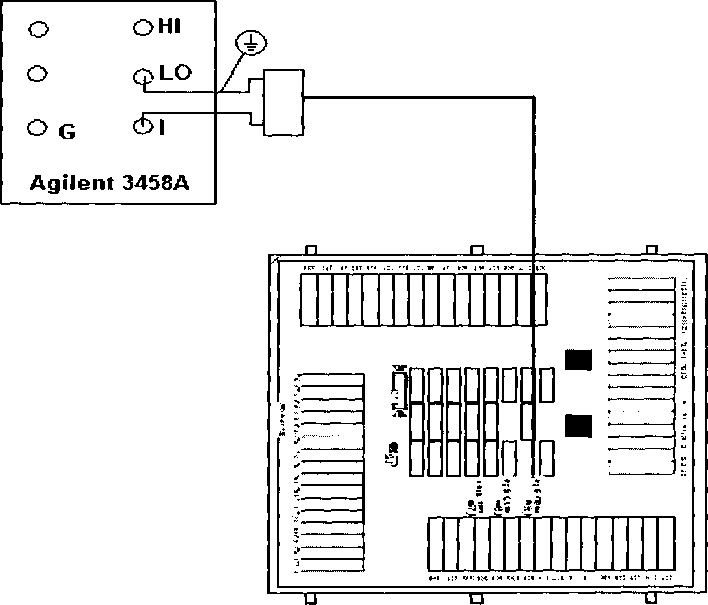

Рисунок 4

• 8.4.4.2 Перевести мультиметр 3458А в режим измерений силы постоянного тока.

• 8.4.4.3 Установить диапазон силы выходного тока тестера 0-0,002 мА.

• 8.4.4.4 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 10, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 10.

Таблица 10 Диапазон 0-0,002мА

• 8.4.4.5 Установить диапазон силы выходного тока тестера 0-0,02мА.

• 8.4.4.6 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 11, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 11.

Таблица 11 Диапазон 0-0,02мА

• 8.4.4.7 Установить диапазон силы выходного тока тестера 0-0,2мА.

• 8.4.4.8 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 12, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 12.

Таблица 12 Диапазон 0-0,2мА

• 8.4.4.9 Установить диапазон силы выходного тока тестера 0-2мА.

• 8.4.4.10 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 13, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 13.

Таблица 13 Диапазон 0-2мА

• 8.4.4.11 Установить диапазон силы выходного тока тестера 0-20мА.

• 8.4.4.12 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 14, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 14.

«

i

Таблица 14 Диапазон 0-20мА

• 8.4.4.13 Установить диапазон силы выходного тока тестера 0-200 мА.

• 8.4.4.14 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 15, измерить силу постоянного тока с помощью мультиметра. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 15.

Таблица 15 Диапазон 0-200мА

• 8.4.4.15 Рассчитать значения погрешностей воспроизведения сила постоянного тока по формуле (5):

  Д=

  ^уст А<зм

  (5)

где 1_уст- значение силы тока, установленное на выходе тестера, мА;

1изм - значение силы тока измеренное мультиметром, мА.

• 8.4.4.16 Результаты поверки считать положительными, если значения погрешностей воспроизведения силы постоянного тока находятся в пределах, приведенных в таблицах 10-15.

• 8.4.5.1 Собрать измерительную схему в соответствии с рисунком 4.

• 8.4.5.2 Перевести мультиметр 3458А в режим измерений силы постоянного тока.

• 8.4.5.3 Установить диапазон силы выходного тока тестера 0-0,002 мА.

• 8.4.5.4 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 16, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 16.

Таблица 16 Диапазон 0-0,002 мА

• 8.4.5.5 Установить диапазон силы выходного тока тестера 0-0,02 мА.

• 8.4.5.6 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 17, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 17.

Таблица 17 Диапазон 0-0,02мА

• 8.4.5.7 Установить диапазон силы выходного тока тестера 0-0,2 мА.

• 8.4.5.8 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 18, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 18.

Таблица 18 Диапазон 0-0,2мА

• 8.4.5.9 Установить диапазон силы выходного тока тестера 0-2 мА.

• 8.4.5.10 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 19, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 19.

Таблица 19 Диапазон 0-2мА

• 8.4.5.11 Установить диапазон силы выходного тока тестера 0-20 мА.

• 8.4.5.12 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 20, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 20.

Таблица 20 Диапазон 0-20мА

• 8.4.5.13 Установить диапазон силы выходного тока тестера 0-200 мА.

• 8.4.5.14 Последовательно задавая силу постоянного тока на выходе тестера в соответствии с таблицей 21, измерить силу постоянного тока с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерения. Результаты измерения занести в таблицу 21.

Таблица 21 Диапазон 0-200мА

• 8.4.5.15 Рассчитать значения погрешностей измерения сила постоянного тока по формуле (6):

^тестер ^— ^мультиметр »          (6)

где 1тестер - значение силы тока, измеренное тестером, мА; Ьультиметр - значение силы тока измеренное мультиметром, мА.

• 8.4.5.16 Результаты поверки считать положительными, если значения погрешностей измерения силы постоянного тока находятся в пределах, приведенных в таблицах 16-21.

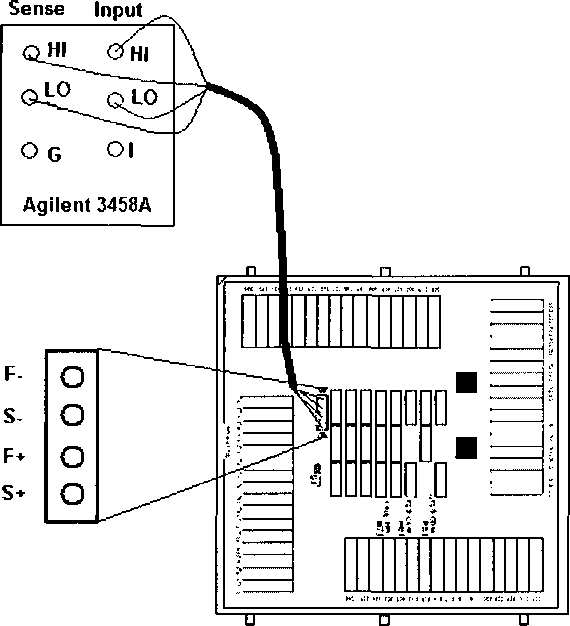

• 8.4.6.1 Собрать измерительную схему в соответствии с рисунком 5.

• 8.4.6.2 Перевести мультиметр 3458А в режим измерений напряжения постоянного тока.

• 8.4.6.3 Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 22, измерить воспроизводимое тестером напряжение с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 22.

F-

S-

F+

S+

Рисунок 5

Таблица 22

• 8.4.6.4 Рассчитать значения погрешностей воспроизведения напряжения постоянного тока по формуле (7):

Д— f/тестера ~ ^изм          (7)

где Цгестера- значение напряжения, установленное на выходе тестера, В;

и_Изм - значение напряжения измеренное мультиметром, В.

• 8.4.6.5 Результаты испытаний считать положительными, если значения погрешности воспроизведения напряжения постоянного тока находятся в пределах, приведенных в таблице 22.

• 8.4.7.1 Собрать измерительную схему в соответствии с рисунком 5.

• 8.4.7.2 Перевести мультиметр 3458А в режим измерения напряжения постоянного тока.

• 8.4.7.3 Последовательно задавая напряжения на выходе тестера в соответствии с таблицей 23, измерить воспроизводимые тестером напряжения с помощью мультиметра и с помощью тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 23.

Таблица 23

• 8.4.7.4 Рассчитать значения погрешностей измерения напряжения постоянного тока по формуле (8):

Д— t/уестера ~ ^мультиметра       ($)

где и_теСтера- значение напряжения, измеренное тестером, В; и_мультиметра - значение напряжения, измеренное мультиметром, В.

• 8.4.7.5 Результаты испытаний считать положительными, если значения погрешностей измерения напряжения постоянного тока находятся в пределах, приведенных в таблице 23.

• 8.4.8 Определение погрешности воспроизведения силы постоянного тока источниками питания.

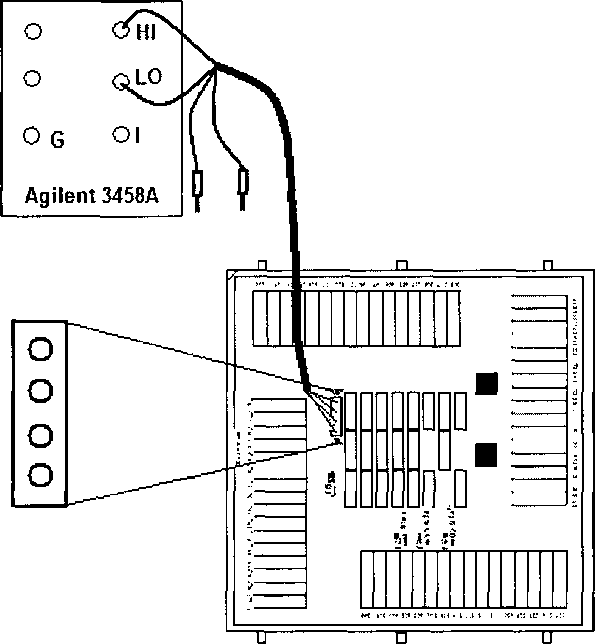

• 8.4.8.1.1 Собрать измерительную схему в соответствии с рисунком 6.

• 8.4.8.1.2 Перевести мультиметр 3458А в режим измерений электрического сопротивления.

• 8.4.8.1.3 В соответствии с РЭ на тестер подключить к выходу тестера эталонное сопротивление Ri номинальным значением 1,0 Ом.

• 8.4.8.1.4 Измерить величину электрического сопротивления с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 24.

• 8.4.8.1.5 Последовательно подключая эталонные сопротивления в соответствии с таблицей 24, измерить величину их электрического сопротивления с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 24.



Рисунок 6

Таблица 24

• 8.4.8.2.1 Собрать измерительную схему в соответствии с рисунком 5.

• 8.4.8.2.2 Перевести мультиметр 3458А в режим измерения напряжения постоянного тока.

• 8.4.8.2.3 Подключить к выходу тестера калибровочное сопротивление R1.

• 8.4.8.2.4 Последовательно задавая силу тока на выходе тестера в соответствии с таблицей 25, измерить напряжение на эталонном сопротивлении R1 с помощью мультиметра. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 25.

Таблица 25

• 8.4.8.2.5 Рассчитать значения погрешностей воспроизведения силы постоянного тока по формуле (9):

Д= /тестер -        ,          (9)

где Тестер - значение силы тока, воспроизводимое на выходе тестера, мА;

и_Мульт - значение напряжения измеренное мультиметром, мВ;

R -значение электрического сопротивления эталонного резистора определенное в п.

• 8.4.8.1

• 8.4.8.2.6 Результаты поверки считать положительными, если значения погрешностей воспроизведения силы постоянного тока находятся в пределах, приведенных в таблице 25.

• 8.4.9.1 Собрать измерительную схему в соответствии с рисунком 5.

• 8.4.9.2 Перевести мультиметр 3458А в режим измерения напряжения постоянного тока.

• 8.4.9.3 Установить диапазон силы выходного тока тестера 800 мА.

• 8.4.9.4 Последовательно задавая напряжение постоянного тока на выходе тестера в соответствии с таблицей 26, измерить напряжение на эталонном сопротивлении с помощью мультиметра и силу тока с помощью тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 26.

Таблица 26 Диапазон 800мА

• 8.4.9.5 Установить диапазон силы выходного тока тестера 80 мА.

• 8.4.9.6 Последовательно задавая напряжение постоянного тока на выходе тестера в соответствии с таблицей 27, измерить напряжение на эталонном сопротивлении с помощью мультиметра и силу тока с помощью тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 27.

Таблица Т1 Диапазон 80мА

• 8.4.9.7 Установить диапазон силы выходного тока тестера 1 мА.

• 8.4.9.8 Последовательно задавая напряжение постоянного тока на выходе тестера в соответствии с таблицей 28, измерить напряжение на эталонном сопротивлении с помощью мультиметра и силу тока с помощью тестера. Записать в протокол результаты измерений. Результаты измерения занести в таблицу 28.

Таблица 28 Диапазон 1мА

• 8.4.9.9 Рассчитать значения погрешностей измерения силы постоянного тока по формуле (Ю):

Д= /тестер -       ,         (Ю)

где Тгестер - значение силы тока, измеренное тестером, мА;

Гмультиметр - значение напряжения измеренное мультиметром, мА.

R -значение электрического сопротивления эталонного резистора определенное в п.

• 8.4.8.1

• 8.4.9.10 Результаты поверки считать положительными, если значения погрешностей измерения силы постоянного тока находятся в пределах, приведенных в таблице 26-28.

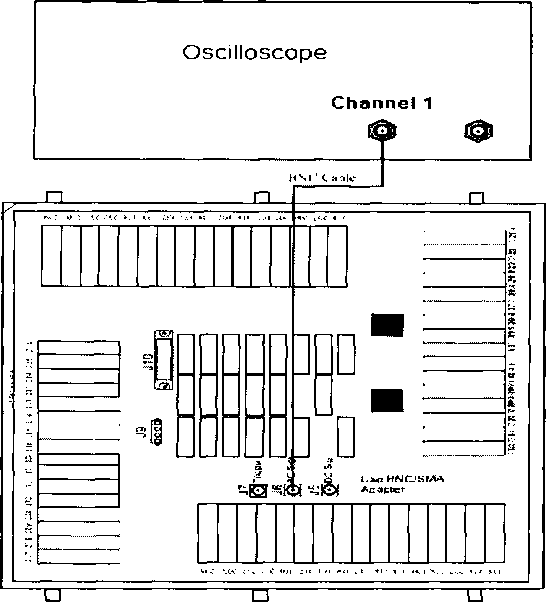

• 8.4.10.1 Собрать измерительную схему в соответствии с рисунком 7.

8.4.10.2.Установить амплитуду импульсов тестера равную 5 В и частоту следования импульсов 20 МГц.

• 8.4.10.3 Измерить длительность переднего и заднего фронтов импульса по уровню 10-90 %.

• 8.4.10.4 Результаты испытаний считать положительными, если значения длительности фронта импульсов не более 1,7 нс.



Рисунок 7

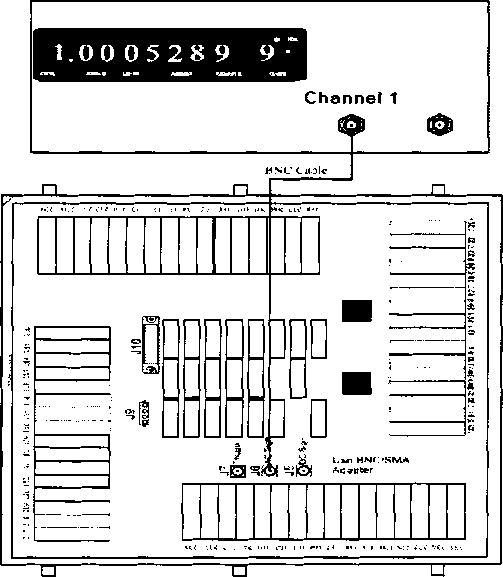

• 8.4.11.1 Собрать измерительную схему в соответствии с рисунком 8. Соединить BNC кабелем через SMA-BNC адаптер гнездо “AC Sign” на плате калибровки PDPS и разъем “Channel 1” на передней панели частотомера.



Рисунок 8

• 8.4.11.2 Перевести частотомер в режим измерения периода.

• 8.4.11.3 Установить период выходных импульсов тестера раным 240 нс.

• 8.4.11.4 Измерить период выходных импульсов с помощью частотомера.

• 8.4.11.5 Рассчитать абсолютную погрешность опорного генератора по формуле (11):

  ДТ = Т - Т

  1 тестер ^изм

  (11)

где Туестер - значение периода, установленное тестером, нс; Тизм - значение периода измеренное частотомером, нс.

• 8.4.11.6 Результаты поверки считать положительными, если значения абсолютной погрешность опорного генератора находятся в пределах ±0,24 нс.

• 9.1 При положительных результатах поверки системы выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемая система к дальнейшему применению не допускается. На неё выдается извещение об её непригодности к дальнейшей эксплуатации с указанием причин.

• 9.4 Знак поверки наноситься на свидетельства о поверке в виде наклейки или оттиска пове-рительного клейма.



  Н.В Нечаев

Начальник лаборатории 620

ФГУП «ВНИИФТРИ»
