Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000.» (МП 0003-2018)

АКЦИОНЕРНОЕ ОБЩЕСТВО «МЕТРОЛОГ»

УТВЕРЖДАЮ

Генеральный директор

АО

ИНСТРУКЦИЯ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000.

Методика поверки

МП 0003-2018

Начальник ЦАиЭ

САМАРА

2018

• 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 25

СОДЕРЖАНИЕ

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Операции поверки

• 6 Средства поверки

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки

• 10 .1 Внешний осмотр

  • 10.2 Измерение базовой высоты резервуара

  • 10.3 Сканирование внутренней полости резервуара

  • 10.4 Измерения прочих параметров резервуара

• 11 Обработка результатов измерении

• 12  Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

БИБЛИОГРАФИЯ

Инструкция. Государственная система обеспечения единства измерений.

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-2000. Методика поверки

МП 0003-2018

• 1 Область применения

Настоящая методика поверки распространяется на резервуар стальной вертикальный цилиндрический теплоизолированный (далее - резервуар) РВС-2000 №Р-40, расположенный на территории ООО «РН-Туапсинский НПЗ» и предназначенный для измерений объема, а также приема, хранения и отпуска жидкости при выполнении государственных учетных операций и устанавливает методику его поверки с применением ла-зерного-сканирующего устройства.

• 2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие стандарты:

• 3 Термины и определения

В настоящем стандарте применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стаеьипй вертикальный цилиндрический: Стальной сосуд в виде стоящего цилиндра с днищем, стационарной кровлей или плавающей крышей, применяемый для хранения и измерения объема жидкости.

• 3.2 резервуар стальной вертикальный цилиндрический теплоизолированный: Резервуар стальной вертикальный цилиндрический, наружная поверхность которой покрыта слоем теплоизоляции.

• 3.3 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 15 °С или 20 °С.

Примечания

а) таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости;

б) значение стандартной температуры, которой соответствуют данные в градуировочной таблицы указано на титульном листе.

• 3.4 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.5 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

• 3.6 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.8 росантиметрпвая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.9 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.10 точка касания днища грузом рулетки (начало отсчета): Точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня продукта при эксплуатации резервуара.

• 3.11 базовая высота резервуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

• 3.12 эталонная точка резервуара: Верхний край фланца измерительного люка резервуара или риски в планке измерительного люка резервуара.

• 3.13 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке.

• 3.14 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

• 3.15 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 3.16 жидкость при хранении: Жидкость для хранения которой предназначен резервуар.

• 3.17 исходный уровень: Уровень жидкости в резервуаре, соответствующий высоте «мертвой» полости.

• 3.18 высота «мертвой» полости: Расстояние по вертикали от точки касания днища грузом рулетки до нижнего среза приемо-раздаточного патрубка, приемораздаточного устройства.

• 3.19 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок, приемо-раздаточное устройство.

• 3.20 «мертвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

• 3.21 высота неровностей днища: Расстояние по вертикали от точки касания днища грузом рулетки до уровня покрытия неровностей днища.

• 3.22 объем неровностей днища: Объем днища резервуара в пределах высоты неровностей днища.

• 3.23 степень наклона резервуара: Величина д , выражаемая через тангенс угла наклона вертикальной оси резервуара к горизонтальной плоскости, рассчитываемая по формуле

П = ^7 3.                                             (1)

где р - угол наклона вертикальной оси резервуара (далее - угол наклона резервуара), в градусах.

• 3.24 лазерный сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

• 3.25 станция: Точка стояния лазерного сканера во время проведения измерений.

• 3.26 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

• 3.27 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

• 3.28 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

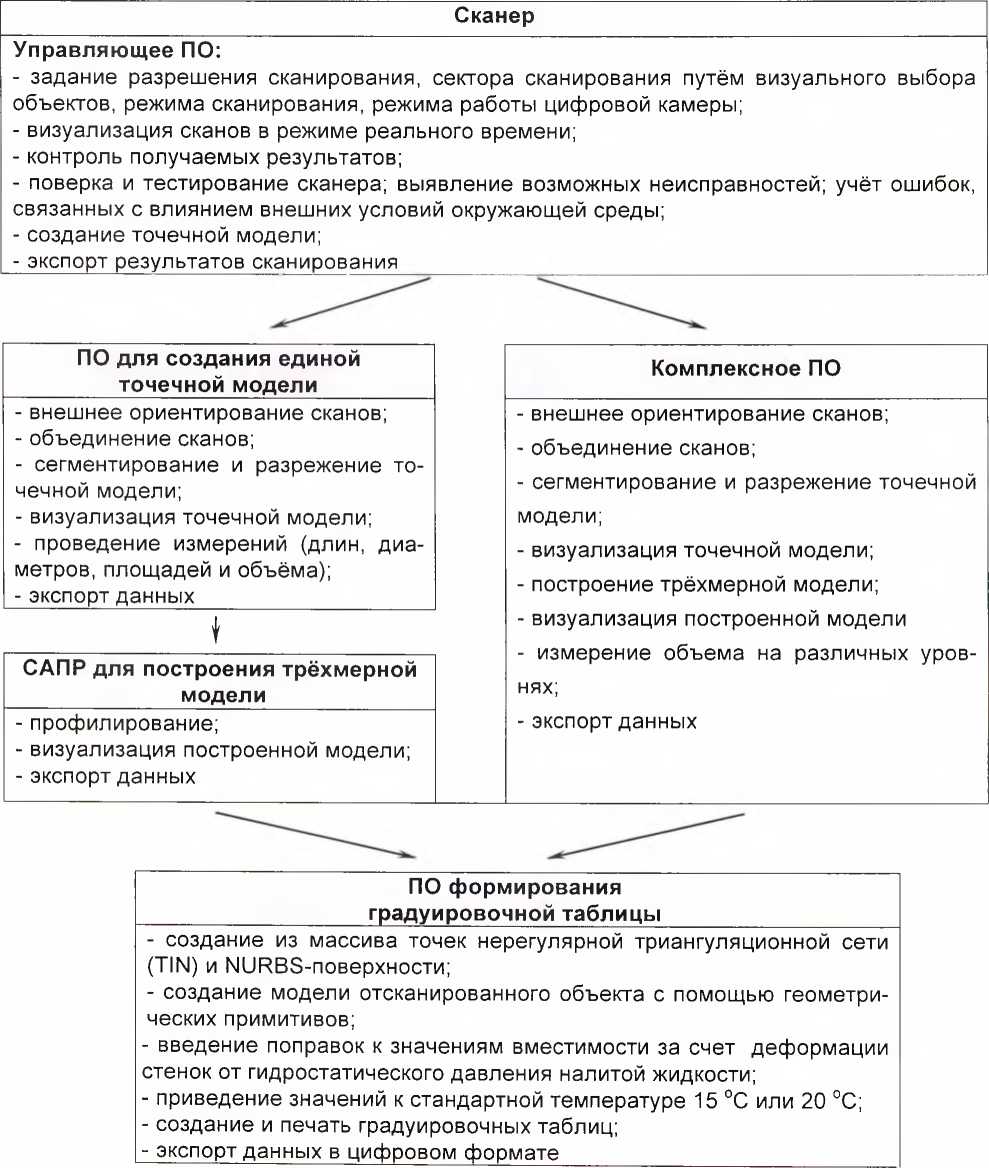

• 3.29 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ (по ГОСТ 19781).

• 3.30 скан: Визуализированное трехмерное изображение облака точек.

• 3.31 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах (по ГОСТ 19781).

• 3.32 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

• 3.33 САПР: Программное обеспечение реализующая метод трехмерного геометрического проектирования объекта по заданным точкам.

• 4 Метод поверки

  • 4.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

При поверке резервуара вместимость резервуара определяют на основании вычисленного объема ЗО-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

• 4.2 Поверку резервуара проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

• 4.3 Поверки резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

• 4.4 Интервал между поверками определяется при проведении испытаний в целях утверждения типа средств измерений.

• 5 ОппрЭЦИИ поверки

  • 5.1 При выПолнении измерений г^еон^(^трических пасаметаов внуто^енней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

• 6          поверки

  • 6.1 При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства:

    • 6.1.1 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

    • 6.1.2 Рабочий эталон йдиаицн i ддины в диапаз онд значений от 0,6 до 120 м , регистрационный номер ФИФ 3.2.ГАФ.0003.2017. Машину координатно-измерительную мобильную FARO Laser Scanner Focus 3D120), зав. № LLS061304047.

Применяемое ПО:

• - FARO Scene ver. 5.1.6.32766 или более поздняя;

• - АРМИГ (Автоматизированное Рабочее Место Инженера Геодезиста) версия 1995 года или более поздняя;

• - Geomagic Studio 2013.0.1.1206 (при наличии VGS использовать не обязательно);

• - VGS (Vessel Graduation Systems) версия 9.5 модуль ver.3.

• 6.1.3 Пирометр по ГОСТ 28243, с диапазоном измерений температуры от минус 10 °С до плюс 65 °С, показателем визирования не менее 16:1, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ± 2°С.

• 6.1.4 Метеометр типа МЭС-200А с диапазоном измерений: скорости ветра - до 20 м/с; влажности воздуха - до 98 %, температуры окружающей среды: от минус 20 °С до плюс 50 °С.

• 6.1.5 Вспомогательные средства:

• - сферическая марка (не менее 3 шт.), входящая в комплект сканера;

• - мел;

• - переносные светильники (прожекторы) во взрывозащищенном исполнении.

• 6.1.6 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены! в установленном порядке.

• 6.1.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

• 6.2.1 Пределы! допускаемой погрешности измерений параметров резервуара приведены! в таблице 2.

Таблица 2

• 6.2,2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений, пегвештесть епвеуеиетия вместимости резервуара ± 0,20 %.

• 7 Требования безопасности

  • 7.1 Измерения параметров при поверке резервуара процедит группа иир (не менее укул чеиевек), включая не менее еунеге специалиста, прешеушеге курсы повышения квалификации, и других иир (при нееИлеуимести), аттеетецантыл в еИиасти премышует-ней Иезепаснести в сеетвететции с РД-03-20 [2].

  • 7.2 К превеуению раИет уепускают иир, изучивших настоящий уекумент, техническую уекументарию на резервуар и еге конструкцию, среуства измерений и прешеушил инструктаж по Иезепаснести трууа в сеетветствии с ГОСТ 12.0,004, по премышиенней Иезепаснести в сеетветствии с РД-03-20.

  • 7.3 Лира, прецеуящие раИеты, испеиьзуют суереуежуу по ГОСТ Р 12.4.310, спер-оИувь по ГОСТ 12.4.137, стреитеиьную каску по ГОСТ 12.4.087.

  • 7.4 Преуеиьно уопустимая кенрентрария (ПДК) вреуных паров и газов в цезуухе, измеренная газеанауизатерем внутри резервуара на высоте 2000 мм, не уоижна превышать ПДК, опреуеиенной пе ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

  • 7.5 Дия освещения при прецеуении измерений параметрев резервуара применяют сцетиуьники во взрышезащитном испеутетии.

  • 7.6 Переу тхчхуем раИет проверяют исправность:

• - иестнир с поручнями и поуножками;

• - помостов с огражуениями.

• 7.7 При измерении Иазовой цысетб (ежегоуном) изИытечнее уавиение в незапои-неннем (газовом) пространстве резервуара уеижне Иыть равно нуию.

• 8 Условия поверки

При превеуении поверки сеИиюуают сиеуующие усиевия:

• 8.1 Температура окружающего цезуула:......................................ет 5 °С уо 35 °C.

• 8.2 Отнеситеиьтхя виажность везуула:..........................................не Иоиее 95 %.

• 8.3 Атмосферное уавуетие..................................................от 84,0 до 106,7 кПа.

Примечание - Усиевич окружающей евеуб уеижны! соответствовать значениям, пвпкеуеттбр в описании типа, применяемого этхунтх фаиее - евеуеткн измерений).

• 8.4 Допуск к преизвеуству раИет есуществияется пе тхряуу-уепуску ергатизарии -цуауеиьра резервуара.

• 8.5 Резервуар при поверке уеижен Иыть порожним.

• 8.6 Внутренняя поверхность резервуара уеижна Иыть очищена, уо состояния, пе-звеуяющеге провоуи^ измерения.

• 8.7 Загазованность в цезууле вИиизи иии внутри резервуара не Иоиее ПДК вреу-ных веществ, установиенны^ пе ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1],

• 9 Подготовка к поверке

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

    • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 В сервисном ПО сканера формируют файл проекта записи данных.

    • 9.1.4 Измеряют параметры окружающего воздуха.

    • 9.1.5 Проводят измерение температуры стенки резервуара с применением пирометра (6.1.3). Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 9.1.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• - акт на зачистку резервуара;

• - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

• - наряд-допуск на проведение работ с повышенной опасностью.

• 10 Проведение поверки

  • 10.1 Внешний осмотр

    • 10.1.1 При внешнем осмотре резервуара проверяют:

• - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - чистоту внутренней поверхности резервуара.

• 10.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

• 10.1.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней сферическую марку (рисунок А. 1).

• 10.2 Измеррени бааовой вв1соты ррзеррваар

  • 10.2.1 Базовую высоту Н_б измеряют рулеткой с гткзо м чероз измери тельный еюк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.1).

Результаты измерений Hq вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.2 Базовую высоту измеруют ежегодно. Еждгод ные издере ния ерзовяй высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ожогодных измерениях базовой высотр| резервуара может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от оо значения, указанного в протоколо поверки розорвуара, болоо чом на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резорвуара, отличающимся от его уровня наполнения, указанного в протоколе поворки резервуара, но болое чом на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой врсотр| по сравнению с ео значением, установленные при поверке розорвуара, болоо чом на 0,1 % устанавливают причину и устраняют ое.

При отсутствии возможности устранения причины проводят вноочородную поворку розорвуара.

• 10.3 Сканирование внутренней полости резервуара

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 10.3.1 Подготавливают сканер к работе в соответствии с требованиями ого технической документации.

Прибор горизонтвруют с применением трогора, с дальнейшим контролом электронные встроенные уровнем (при наличии).

• 10.3.2 Определяют необходимое количество станций сканирования и место их расположения, обеспечивающих исключение но просканированного пространства (теней).

Количество станций должно быть но менее трох.

Схема размещения станций должна обеспечить видимость с каждой станции сферической марки (рисунок А.2).

• 10.3.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в продолах: от 3 до 5 мм.

• 10.3.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты! измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

• 10.4 Измерения прочих параметров резервуара

При наполнении резервуара продуктом, его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

• 10.4.1 Вносят значение плотности , кг/м³, жидкости, для хранения которой предназначен резервуар (графа 8 таблица Б.2).

• 11 Обработка результатов измерений

  • 11.1 Обработка результатов измерений

    • 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

    • 11.1.2 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

  • 11.2 Составление градуировочной таблицы резервуара

    • 11.2.1 Градуировочную таблицу составляют, с шагом ДН_И = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня /-/_Пр , равного суммарной высоте поясов резервуара.

    • 11.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, V [Н) вычисляют при приведении к стандартной температуре 20 °С - по формуле (Д.З).

Примечания

1 Значение температуры указано на титульном листе градуировочной таблицы.

• 11.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп , соответствующей высоте «мертвой» полости.

• 11.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.6 Обработка результатов измерений проводят программным обеспечением.

• 11.2.7 Результаты измерений должны быть оформлены протоколом, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 Оформление результатов поверки

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке.

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол подписывает поверитель.

Подпись заверяют знаком поверке.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись заверяют знаком поверки.

• 12.4 Градуировочную таблицу утверждает руководитель организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки данного типа средств измерений.

(справочное)

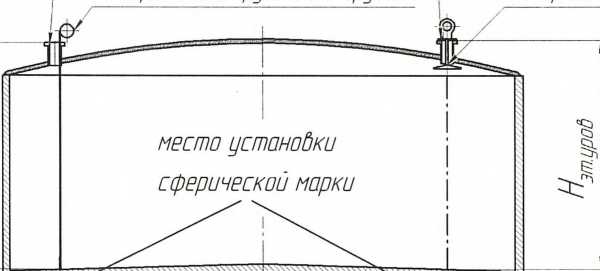

Фланец установки уровнемера

Радарный уровнемер

Измерительный люк

:    Измерительная рулетка о грузом |

...............^!                ч                   .......

I                                    \ Проекция на днище оси уровнемера

) точка касания днища грузом рулетки днище резервуара

Рисунок А.1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки сферической марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

Рисунок А,2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений и параметры резервуара

окончание таблицы Б.2

Таблица Б.З - Базовая высота резервуара                   В миллиметрах

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»______________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________. в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического РВС-________N_______________

при температуре окружающего воздуха_______________°С.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                            В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле

)

— • 100, где значения величин (Н_б ) - , (Н_б) _п , приведены в 1-й, 2-й графах.

Вывод - требуется (не требуется) внеочередная поверка резервуара. Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы*

Приложение к свидетельству о поверке №___________

УТВЕРЖДАЮ

«____»_________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация__________________________________________________

Данные соответствуют стандартной температуре 20 °С

Погрешность определения вместимости___%

Срок очередной поверки__________________________

Поверитель

ПОДПИСЬ

М.П.        _________________________

должность, инициалы, фамилия

'' Форма титульного листа не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара¹'

Организация______________________

Резервуар №_____________________

Место расположения_______________

Таблица Г.1- Посантиметровая вместимость поясов резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара²¹

¹¹ Форма градуировочной таблицы не подлежит изменению

^2> Заполняют по согласованию с Заказчиком

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

АО «Метролог»                                                                                              Страница 19 из 25

8

о с

ф S т ф

ГО о

S q

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление внутренних диаметров и высот поясов

Таблица Е.1- Вычисление внутренних диаметров          В миллиметрах

Е.2 Вычисление параметров резервуара

Таблица Е.2 - Вычисление параметров резервуара

Вычисление провел

(должность)               (подпись)            (расшифровка)

«____»_________201 _ г.

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны, утвержден Постановлением Главного государственного санитарного врача РФ от 13.02.2018 г. № 25

Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору, утвержден приказом Ростехнадзора от 29.01.2007 № 37

АО «Метролог»

Страница 25 из 25
