ВВЕДЕНИЕ

Настоящая методика поверки распространяется на "Комплексы измерительные спектральной обработки данных КИСОД" (далее - комплексы), находящиеся в эксплуатации и вновь выпускаемые, и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При проведении поверки необходимо использовать Руководство по эксплуатации комплексов РАКУРС. КБ2.02.50.00РЭ.

Интервал между поверками - 2 года.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. При проведении поверки комплекса должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Проверка диапазонов и определение погрешностей измерений (преобразования).

7.1; 7.2; 7.3

Проверка соответствия ПО идентификационным данным

8

Оформление результатов поверки

9

Таблица 1 (Измененная редакция, Изм. №1)

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки комплекса должны быть применены следующие средства:

  • - калибратор универсальный Н4-7,

воспроизведение напряжения переменного тока, предел 2 В, +(0,005%U + 0,0005%Un); предел 200 В, ±(0,004%Ux +0,0004%Un);

  • - генератор сигналов сложной формы AFG3022B, от 1 мГц до 25 МГц, ± 110'6

  • - частотомер электронно-счетный 43-85/3, от 0,1 Гц до 100 МГц, Sf = (5о +&зал+7-10’9/tc4). Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C. Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах

от 15 до 40 °C, кл.1.

Барометр-анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст. Примечания. 1. Все перечисленные средства измерений должны бьпь технически исправны и своевременно поверены.

2. Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке комплекса допускаются работники государственных и ведомственных метрологических органов, аккредитованных на право поверки данного средства измерения, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации комплекса и настоящей методикой.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1.   Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

  • 4.2.   При выполнении операций поверки комплекса должны соблюдаться требования технической безопасности, регламентированные:

  • - ГОСТ12.1.030-81 «ССБТ. Электробезопасность. Защитное заземление, зануление».

  • - Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

- Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ
  • 5.1. При проведении операций поверки комплекса должны соблюдаться следую

    щие условия:

    • -  диапазон температуры окружающего воздуха,°C..............от 15 до 25

    • -  относительная влажность воздуха, %...................................до 80

    • -  диапазон атмосферного давления, кПа...........................от 84 до 106

Питание комплекса осуществляется от источника постоянного тока напряжением 24 В.

Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации комплекса РАКУРС.КБ2.02.50.00РЭ.

  • 5.2. Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1.   Внешний осмотр

    • 6.1.1. При проведении внешнего осмотра должно быть установлено соответствие комплекса следующим требованиям.

      • 6.1.1.1. Комплекс должен соответствовать заводскому номеру и комплекту поставки (включая эксплуатационную документацию).

      • 6.1.1.2. Механические повреждения наружных частей компонентов комплекса, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики комплекса, должны отсутствовать.

      • 6.1.1.3. Защитные наклейки-пломбы на компонентах комплекса не должны иметь нарушений. Маркировка и надписи на передних панелях компонентов комплекса должны быть четкими, хорошо читаемыми.

      • 6.1.1.4. Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

6.1.1.4(Измененная редакция, Изм. №1)

6.2. Опробование.

Опробование работы комплекса выполняется следующим образом:

  • - на вход одного из каналов подать от генератора сигналов специальной формы AFG3022B импульсную последовательность с частотой следования импульсов 100 Гц;

  • - наблюдать реакцию на экране монитора вычислительного устройства верхнего уровня (ВУВУ).

  • 6.2 (Измененная редакция, Изм. №1)

  • 7. Проверка диапазонов и определение погрешностей измерений (преобразования).

7.1 Проверка диапазонов и определение относительной погрешности измерений базовой частоты разложения - периодических импульсов положительной полярности (ИК типа AS и SA).

Проверка производится по следующей методике:

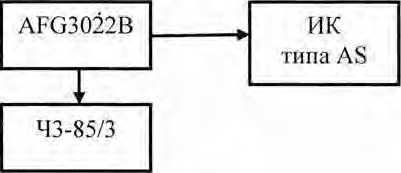

- собирают схему в соответствии с рисунком 1;

AFG3022B - генератор сигналов сложной формы AFG3022B: 43-85/3 - частотомер электронно-счетный 43-85/3.

Рисунок 1

  • - на генераторе AFG3022B (в режиме воспроизведения импульсов положительной полярности) последовательно устанавливают значения F, в соответствии с таблицей 1 Приложения А, контролируя частоту выходного сигнала генератора по показаниям частотомера 43-85/3;

  • - снимают с экрана монитора вычислительного устройства верхнего уровня (ВУВУ) результаты измерений FH™ й

- вычисляют относительную погрешность измерений частоты ИК типа AS в i-той точке диапазона по формуле

5н= 100|F.„Mi-Fi|/Fi %

  • - рассчитывают максимальное значение относительной погрешности (отдельно для точек 2; 50 Гц и для точек 100; 150: 200 Гц) по формуле

S| = тах{ 5п}

Результаты заносят в таблицу 1 Приложения А.

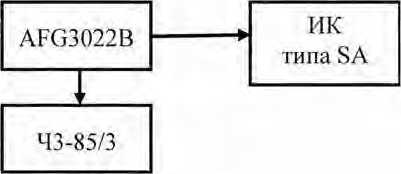

  • - собирают схему в соответствии с рисунком 2:

Рисунок 2

- повторяют операции для ИК типа SA и заносят результаты в таблицу 2 Приложения А.

Комплекс считается прошедшим поверку с положительными результатами в режиме измерения базовой частоты разложения, если полученные значения 6г лежат в пределах допускаемых значений :

  • - относительной погрешности измерений - для ИК типа AS:

  • - основной относительной погрешности измерений - для ИК типа SA.

  • 7.2 Проверка диапазонов и определение абсолютной погрешности измерений амплитуд и углов сдвига фаз гармоник (ИК типа AS) и основной абсолютной погрешности измерений амплитуд гармоник (ИК типа SA) при спектральном разложении периодических сигналов.

7.2 (Измененная редакция, Изм. №1)

Проверка производится по следующей методике:

- собирают схему в соответствии с рисунком 3;

Н4-7 - калибратор универсальный Н4-7. AFG3022B - генератор сигналов сложной формы AFG3022B

Рисунок 3

  • - для всех значений амплитуд гармоник Un в пределах диапазона измерений (в соответствии с таблицей 1 Приложения Б) вычисляют их действующие значения Uri‘ по формуле

Uri-Uri/1,4142

- на вход синхронизации по частоте ИК типа AS подают с выхода генератора AFG3022B импульсный сигнал (меандр) с частотой 10 Гц;

  • - на калибраторе Н4-7 последовательно устанавливают значения Un’;

  • - снимают с экрана монитора вычислительного устройства верхнего уровня (ВУВУ) результаты измерений амплитуды гармоник Ur |ПМ ■;

  • - вычисляют абсолютную погрешность измерений амплитуды i-той гармоники по формуле

Дш = | и, |вм | — Ur | |

  • - рассчитывают максимальное значение абсолютной погрешности измерений амплитуд гармоник ( для ИК типа AS) по формуле

Ди = шах { Дщ }

Результаты заносят в таблицу 1 Приложения Б.

  • - повторяют операции для базовых частот разложения 50 Гц (таблица 2).

100 Гц (таблица 3) и 200 Гц (таблица 4) Приложения Б.

- собирают схему в соответствии с рисунком 4;

Н4-7 - калибратор универсальный Н4-7

AFG3022B - генератор сигналов сложной формы AFG3022B Рисунок 4

- для всех значений амплитуд гармоник Un в пределах диапазона измерений (в соответствии с таблицей 8) вычисляют их действующие значения Un’ по формуле

U, Un/ i.4142

- на вход синхронизации по частоте ИК типа SA подают с выхода генератора AFG3022B импульсный сигнал (меандр) с частотой 45 Гц;

- на калибраторе Н4-7 последовательно устанавливают значения Un’;

  • - снимают с экрана монитора вычислительного устройства верхнего уровня (ВУВУ) результаты измерений амплитуды гармоник Ut 1)iMi;

  • - вычисляют основную абсолютную погрешность измерений амплитуды i—той гармоники по формуле

Д(Л = | Ur IBM I ~ Ur I |

Результаты заносят в таблицу 5 Приложения Б.

- повторяют операции для базовой частоты разложения 55 Гц; результаты заносят в таблицу 6 Приложения Б.

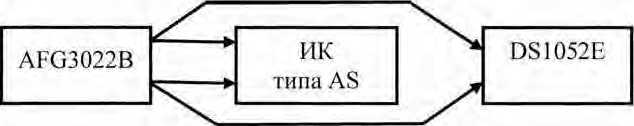

- собирают схему в соответствии с рисунком 5;

AFG3022B - генератор сигналов сложной формы AFG3022B

DS1052E - осциллограф цифровой двухканальный DS1052E

Рисунок 5

  • - на вход синхронизации по частоте ИК типа AS подают с выхода генератора AFG3022B импульсный сигнал (меандр) с частотой 10 Гц (базовая частота разложения);

  • - на втором выходе генератора AFG3022B. подключенном к измерительному входу И К типа AS, устанавливают синусоидальный сигнал напряжения с амплитудой 1 В (действующим значением 0.707 В);

  • - рассчитывают временные сдвиги 1-ой гармоники Т, i относительно сигнала базовой частоты. соответствующие выбранным углам сдвига их начальных фаз ф, ;, по формуле

Iri фг J э601‘г I

  • - последовательно устанавливают на генераторе AFG3022B рассчитанные значения временных сдвигов, используя кнопку "Phase/Delay"; контроль установленных значений Т( , выполняют по показаниям осциллографа DS1052E. подключенного к выходам генератора AFG3022B;

  • - снимают с экрана монитора вычислительного устройства верхнего уровня (ВУВУ) результаты измерений углов сдвига фазы 1-ой гармоники ф, HJM U

  • - вычисляют абсолютную погрешность измерений угла сдвига фазы i-той гармоники по формуле

Дф| = | фг him I ~ фг i |

Результаты заносят в таблицу 7 11риложения Б.

- повторяют операции, последовательно подавая с выхода генератора AFG3022B на вход синхронизации по частоте ИК типа AS импульсный сигнал (меандр) с частотами 25 Гц и 55 Гц (базовые частоты разложения); результаты заносят в таблицу 7 Приложения Б.

Комплекс считается прошедшим поверку с положительными результатами в режиме измерений амплитуд и углов сдвига фаз гармоник при спектральном разложении периодических сигналов произвольной формы, если все полученные значения

  • - Ат и Аф| лежат в пределах допускаемых значений — для ИК типа AS:

  • - Aui лежат в пределах допускаемых значений - для ИК типа SA.

  • 7.3 Определение относительной погрешности преобразования амплитуд гармоник разложения в значения виброускорения, виброскорости и виброперемещения (ИК типа AS).

Проверка производится по следующей методике:

  • - собирают схему в соответствии с рисунком 3:

  • - для всех значений амплитуд гармоник Пп в пределах диапазона измерений (в соответствии с таблицей 1 Приложения В) вычисляют их действующие значения Un* по формуле

и,Г= Uh/1,4142

  • - на вход синхронизации по частоте ИК типа AS подают с выхода генератора AFG3022B импульсный сигнал (меандр) с частотой 10 Гц:

  • - на калибраторе Н4-7 последовательно устанавливают значения Un’;

  • - снимают с экрана монитора вычислительного устройства верхнего уровня (ВУВУ) результаты преобразования амплитуд Ur, гармоник в значения амплитуд виброускорения апр i. среднего квадратического значения виброскорости Vl)pi и размаха виброперемещения Anpi:

  • - для каждого значения Ui i определяют номинальные (расчетные) значения амплитуд виброускорения aIIOM i. среднего квадратического значения виброскорости У,юм i и размаха виброперемещения А,юм, по формулам:

Оном i = Uri / Кс (М/С")

VHOMi=aIioMi/(‘'/2a)i) (м/с)

Апом | = 2«HOM I / <ЙГ (м),

где Кс - коэффициент чувст вительности виброакселерометра; Кс задаётся с ВУВУ и хранится в памяти ПО DMC-AS01 (от 0,090 до 0.110 B/g) - при поверке берегся из Формуляра; Mi = Fi -6,28 (рад);

F,- частота i-ой гармоники (Гц);

g = 9,81 (м/с2).

  • - для каждого значения амплитуды входного сигнала ИК типа AS рассчитывают относительные погрешности преобразования по формулам:

5a | — 1 00’ I Г1||Р | - Ином I I / Ином I %

5vi= 100- IVnpi-VnoMi 1/VnoMi % 5Ai= 100' I Апр i - Аном i I/ Аким i %

Результаты заносят в таблицу 1 Приложения В.

7.3 (Измененная редакция, Изм. №1)
  • - повторяют операции для базовых частот разложения 50 Гц и 200 Гц в соответствии с таблицами 2 и 3 Приложения В соответственно.

Комплекс считается прошедшим поверку с положительными результатами в режиме преобразования амплитуд гармоник разложения в значения виброускорения, виброскорости и виброперемещения, если все полученные значения 5П j, 5v i и Sa i лежат в пределах допускаемых значений.

8. ПРОВЕРКА СООТВЕТСТВИЯ ПО ИДЕНТИФИКАЦИОННЫМ ДАННЫМ.

Для проверки идентификационных признаков встроенного программного обеспечения КИСОД и сервисных ПО Midas Tools и ПО Midas необходимо выполнить операции в следующей последовательности:

Для проверки контрольной суммы программы необходимо воспользоваться любой программой для вычисления контрольной суммы файлов, поддерживающей алгоритм вычисления MD5. В комплект поставки сервисного ПО входит свободно распространяемая бесплатная программа-расширение проводника HashTab версии 5.1 или выше. Для получения или обновления эта программа доступна по адресу http://hashtab.ru/. Если эта программа установлена на компьютере, то контрольные суммы файлов необходимо проверить в том же окне свойств файла во вкладке «Хеш-суммы файлов». Сравнение контрольной суммы производится автоматически, если ввести её в поле «Сравнение хеша». Контрольные суммы для файлов midas.exe и mtools.exe приведены на рисунке 6.

Назначение файла

Имя файла

Номер версии

Контрольная сумма

Алгоритм вычисления контрольной СУММЫ "__________________

Сервисное ПО Midas

midas.exe

1.0.15

6FE85CBB4DC9BBB740031BFBFBBE7F

93

MD5

Сервисное mtools.exe 0.43   8284C50471451B18BC2BC63D39CD685C MD5

ПО Midas

Tools

Рисунок 6. Контрольные суммы файлов сервисного ПО

- проверка идентификационных данных встроенного ПО выполняется в следующей последовательности:

для ПК типа AS: установив связь с устройством в ПО Midas Tools перейти на закладку «Сервис» и в поле «Время прошивки» прочитать номер версии программного обеспечения (рисунок 7).

▲ Сервис

Информация об устройстве

Тип:

DMC-AS01

Версия прошивки:

Порт:

Протокол:

Скорость:

Адрес:

07/17/14 13:56:14

COM3

modbusjtu

115200

10

Рисунок 7

Для ИК типа SA: После поиска устройства в ПО Midas в левом нижнем поле «Дата прошивки» прочитать номер версии программного обеспечения (рисунок 8).

Дата прошивки: 25/28/1015:34:55 Часы устройства:

Рисунок 8

Идентификаторы встроенного ПО приведены на рисунке 9.

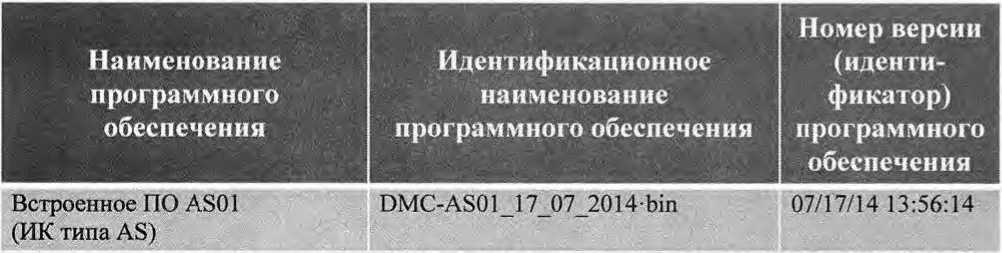

Встроенное ПО SA02           DMC-SA02_25-12-13.bin            12/25/13 15:21:23

(ИК типа SA)

Рисунок 9.

Программное обеспечение считается прошедшим испытания с положительными результатами, если полученные идентификационные данные, приведенные в таблицах 2-5 (идентификационные наименования, номера версий программного обеспечения, контрольные суммы исполняемых кодов сервисных ПО), соответствуют идентификационным данным, указанным в разделе "Программное обеспечение" описания типа средства измерений (таблицы 1-4).

Таблица 2 Встроенное ПО ИК типа AS

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DMC-AS01 17-07-2014.bin

Номер версии (идентификационный номер) ПО

Не ниже 07/17/14 13:56:14

Цифровой идентификатор ПО

-

Таблица 3 Встроенное ПО ИК типа SA

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DMC-SA02 25-12-13.bin

Номер версии (идентификационный номер) ПО

Не ниже 12/25/13 15:21:23

Цифровой идентификатор ПО

-

Идентификационные данные сервисного ПО Midas Tools (ИК типа AS) и ПО Midas (для ИК типа SA) приведены в таблицах 4 и 5 соответственно.

Таблица 4

Идентификационное наименование ПО Midas Tools

mtools.exe

Номер версии (идентификационный номер) ПО

Не ниже 0.43

Цифровой идентификатор ПО по алгоритму MD5

8284С50471451В18В

C2BC63D39CD685C

Идентификационное наименование ПО Midas Tools

mtools.exe

Таблица 5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО Midas

midas.exe

Номер версии (идентификационный номер) ПО

Не ниже 1.0.15

Цифровой идентификатор ПО по алгоритму MD5

6FE85CBB4DC9BBB

740031BFBFBBE7F93

  • 9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1.      При положительных результатах поверки комплекса оформляется свидетельство о поверке в соответствии с приказом Минпромторга №1815 от 02.07.2015 г.

К свидетельству прилагаются протоколы с результатами поверки.

  • 9.2.      При отрицательных результатах поверки комплекса свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

Приложение А

Протокол поверки №

от

г.

Наименование СИ

Комплекс измерительный спектральной обработки данных КИСОД

Заводской номер СИ

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ____________________________________зав. №_______

(Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблицах А.1, А.2.

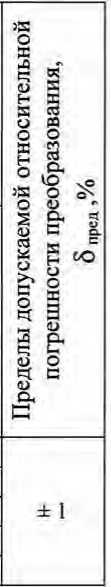

Таблица А. 1

Тип ИК

Диапазон измерения частоты, Гц

Fi,

Гц

F изм i, Гц

Относительная погрешность измерений частоты 5fi, %

5f, %

Пределы допускаемой относительной погрешности измерений частоты 8р пред, 0//°

AS

от 2 до 200

2

±0,15

50

100

± 1,0

150

200

Таблица А.2

Тип ИК

Диапазон измерения частоты, Гц

F,, Гц

F изм i, Гц

Основная относительная погрешность измерений частоты 3fi ,%

&F, %

Пределы допускаемой основной относительной погрешности измерений частоты

Sf пред, 0//°

SA

от 45 до 55

45

±0,1

47

51

53

55

Выводы:___________________

Поверку проводили:

Приложение Б

Протокол поверки №

Наименование СИ

Комплекс измерительный спектральной обработки данных КИСОД

Заводской номер СИ

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ________________________________зав. №_______ (Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблицах Б.1-Б.7.

Таблица Б. 1. Базовая частота разложения 10 Гц

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой абсолютной погрешности измерений амплитуды гармоники Ац пред, мВ

№ гармоники,

i

амплитуда гармоники uri,

В

частота гармоники

Fri,

Гц

амплитуда гармоники Ur изм ь в

абсолютная погрешность измерений амплитуды гармоники Диь мВ

AS

1

2,00

10

±20

3

0,70

30

5

0,25

50

20

0,075

200

50

0,010

500

Таблица Б.2. Базовая частота разложения 50 Гц

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой абсолютной погрешности измерений амплитуды гармоники Ди пред, мВ

№ гармоники,

амплитуда гармоники иг1, В

частота гармоники

Fri,

Гц

амплитуда гармоники U г изм i, В

абсолютная погрешность измерений амплитуды гармоники Auij мВ

AS

1

2,00

50

±20

3

0,70

150

5

0,25

250

10

0,15

500

20

0,075

1000

Таблица Б.З. Базовая частота разложения 100 Гц

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой абсолютной погрешности измерений амплитуды гармоники

Ди пред, мВ

№ гармоники, i

амплитуда гармоники

uri,

В

частота гармоники

Fri,

Гц

амплитуда гармоники

U г изм i, В

абсолютная погрешность измерений амплитуды гармоники Диь мВ

AS

1

2,00

100

± 100

2

1,00

200

4

0,70

400

8

0,50

800

10

0,25

1000

Таблица Б.4. Базовая частота разложения 200 Гц

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой абсолютной погрешности измерений амплитуды гармоники Ди пред, мВ

№ гармоники, i

амплитуда гармоники

Urf,

В

частота гармоники

Fri,

Гц

амплитуда гармоники Ur изм i,

В

абсолютная погрешность измерений амплитуды гармоники Диь мВ

AS

1

2,00

200

± 100

2

1,00

400

3

0,70

600

4

0,50

800

5

0,25

1000

Таблица Б.5. Базовая частота разложения 45 Гц.

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой основной абсолютной погрешности измерений амплитуды гармоники Ди пред, В

№ гармоники, i

амплитуда гармоники

Uri, В

частота гармоники

Fri,

Гц

амплитуда гармоники Ur изм i, в

основная абсолютная погрешность измерений амплитуды гармоники Диь В

SA

100

10

4500

±0,2

140

3

6300

200

2

9000

Таблица Б.6. Базовая частота разложения 55 Гц.

Тип ИК

Установленные значения

Результаты измерений

Пределы допускаемой основной абсолютной погрешности измерений амплитуды гармоники Ди пред, В

№ гармоники, i

амплитуда гармоники

Uri,

В

частота гармоники

Fri,

Гц

амплитуда гармоники

Ur изм i, В

основная абсолютная погрешность измерений амплитуды гармоники

Д(Л, В

SA

100

10

5500

±0,2

140

3

7700

200

2

11000

Таблица Б.7

Тип ИК

Параметры выходных сигналов гене-

Базовая частота разложения

Пределы допускаемой абсолютной погрешности измерений угла сдвига фазы, градус

рато

за AFG3022B

10 Гц

25 Гц

55 Гц

№ гармоники, i

амплитуда гармоники иГ1

фаза гармоники фг i, градус

частота гармони

ки, Гц

Q

&

Z

и

и

9-

о

<1

частота гармони

ки, Гц

о

Z п X

U

9-

О

9-

<

частота гармони

ки, Гц

—о—

&

Z

S

9-

Q

<?

AS

1

1,0

0

10

25

55

± 15

90

180

270

Выводы:___________________

Поверку проводили: ______________

Приложение В

Протокол поверки №

г.

Наименование СИ

Комплекс измерительный спектральной обработки данных КИСОД

Заводской номер СИ

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ___________________________зав. №_______ (Свидетельство о поверке №________от________г.)

Результаты поверки приведены в таблицах В.1-В.З.

Таблица В.1 Базовая частота

10 Гц

Установленные на калибраторе Н4-7 параметры выходного сигнала

Виброускорение aj, м/с(амплитуда)

Виброскорость, У,, м/с

(СКЗ)

•» о S

1 X    0s

я |

1 8 О,      '

о С

Относительная погрешность преобразования,

8,%

№ гармоники, i

амплитуда гармоники Ur |, В

частота гармоники

Fi, Гц

Расчетное значение

Результат преобразования

Расчетное значение

Результат преобразования

Расчетное значение

Результат преобразования

виброускорения

виброскорости

виброперемещения

1

2,00

10

2

1,00

20

3

0,70

30

4

0,50

40

5

0,25

50

Выводы:_________

Поверку проводили:

> СЛ

Тип ИК

-U

bJ

№ гармоники, i

Установленные на калибраторе Н4-7 параметры выходного сигнала

0,25

0,50

0,70

О О

2,00

амплитуда гармоники Uri, В

1000

оо о о

О\ о о

о о

К) о о

частота гармоники Fr ь Гц

Расчетное значение

Вибро-Ускорение а, м/с2

(амплитуда)

Результат преобразования

Расчетное значение

Вибро-скорость, V, м/с (СКЗ)

Результат преобразования

Расчетное значение

Виброперемещение, А, м (размах)

Результат преобразования

виброускорения

Относительная погрешность преобразования,5,%

виброскорости

виброперемещения

± 10

Пределы допускаемой относительной погрешности преобразования, 5прсд

Таблица В.З Базовая частота 200 Гц

> сл

№ гармоники, i

амплитуда гармоники Uri, В

частота гармоники Fj, Гц

я

о

ж

в

«<

н В

О S

•а

СП

33

X о

Н

w

tn

я

н

Й

со

05

о

5

Е

■о

X

р

X

Л)

X

§

я

g

ГВ

я о

о

1 'J

X рз

Расчетное значение

Результат преобразования

Расчетное значение

Результат преобразования

Расчетное значение

Результат преобразования виброускорения виброскорости виброперемещения

Виброускорение а„ м/с(амплитуда)

Виброскорость, Vj, м/с

(СКЗ)

Таблица В.2 Базовая частота разложения 50 Гц

Виброперемещение, Aj, м (размах)

Относительная погрешность преобразования, 5,%

Пределы допускаемой относительной погрешности преобразования,

8 прел

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
