УТВЕРЖДАЮ

Генеральный директор

. Никитин

2015 г.

СИСТЕМЫ АНАЛИЗА ДВИГАТЕЛЕЙ FSA 050, FSA 450, FSA 500, FSA 720,

FSA 740, FSA 750, FSA 760

МЕТОДИКА ПОВЕРКИ

МП АПМ 52-15

л .р . V\6

г. Москва

2015 г.

Настоящая методика поверки распространяется на системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760, производства «Robert Bosch GmbH», Германия и устанавливает методику их первичной и периодической поверки.

Интервал между периодическими поверками -1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование этапа поверки

№ пункта документа по поверке

1

Внешний осмотр, проверка маркировки и комплектности

7.1

2

Опробование, идентификация программного обеспечения

7.2

3

Определение метрологических характеристик

7.3

3.1

Определение погрешности измерений частоты вращения коленчатого вала двигателя

7.3.1

3.2

Определение погрешности измерений угла замкнутого состояния контактов прерывателя (УЗОК)

7.3.2

3.3

Определение погрешности измерений силы постоянного электрического тока

7.3.3

3.4

Определение погрешности измерений напряжения постоянного тока в первичной цепи

7.3.4

3.5

Определение основной погрешности измерений напряжения постоянного тока во вторичной цепи

7.3.5

3.6

Определение погрешности измерений сопротивления постоянного электрического тока

7.3.6

3.7

Определение погрешности измерений частоты

7.3.7

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки

Основные технические характеристики

1

Осциллограф цифровой DS2202

Полоса пропускания 200 МГц;

ПГ±25-10'бГц

2

Генератор сигналов произвольной формы DG4102

1 мГц — 200 МГц, 40 нс — 600 с, 1 мВ — 10 В,

ПГ±(0,01-иуст + 2мВ)

3

Частотомер универсальный GFC-8270H

0,01 Гц — 2,7 ГГц, ПГ± (10'b + 1 ед.), 8 нс — 100с,

ПГ ± (10'6 + разрешение)

4

Магазин              электрического

сопротивления Р4834 3 шт.

Воспроизведение сопротивления постоянного тока 0,01-10 Ом, КТ 0,02

5

Калибратор универсальный Fluke 9100

ипост (0,000 — 1050,00) В, ПГ ± (0,00006-ивЫх + 4,16 мкВ) —

(0,00006-иВых + 19,95 мкВ); иперем (0,000 — 1050,00) В, ПГ ± (0,0004-UBbIX + 384 мкВ) — (0,0012-иВых + 315 мВ);

(0,000 — 20,00) А, ПГ ± (0,000141вых + И нА)— (0,00055 1ВЬ1Х + 4,5 мА)

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760, имеющие достаточные знания и опыт работы с ними.

4. Требования безопасности
  • 4.1. Перед проведением поверки следует изучить техническое описание и инструкцию по эксплуатации на поверяемое устройство и приборы, применяемые при поверке.

  • 4.2.  К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3. Перед проведением поверки должны быть выполнены следующие работы:

все детали устройств и средств поверки должны быть очищены от пыли и грязи;

поверяемые устройства и приборы, участвующие в поверке должны быть заземлены.

5. Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

температура окружающей среды ,°С

(20±5);

относительная влажность воздуха,%

65±15;

атмосферное давление, кПа (мм рт.ст.)

100±4.

6. Подготовка к поверке

Перед проведением поверки должны быть

выполнены следующие

подготовительные работы:

проверить наличие действующих свидетельств о поверке на средства поверки;

системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 и средства поверки должны быть выдержаны в лабораторном помещении не менее 1ч.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие систем анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 следующим требованиям:

наличие маркировки (наименование или товарный знак изготовителя, тип и заводской номер системы или ее отдельных частей);

комплектность системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 должна соответствовать эксплуатационной документации;

соединители должны быть чистыми; соединительные кабели должны быть исправными;

наличие четких надписей и отметок на органах управления.

7.2. Опробование
  • 7.2.1. При опробовании должно быть установлено соответствие систем анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 следующим требованиям:

работоспособность переключения параметров в меню системы анализа двигателей;

работоспособность всех функциональных режимов;

проверить воспроизведение режимов зажигания и проверить показания системы анализа двигателей, изменяя обороты вращения вала.

  • 7.2.2. При проведении идентификации программного обеспечения (далее - ПО) необходимо выполнить следующие процедуры:

включить персональный компьютер;

запустить программу «FSA Engine System Testing»;

в процессе запуска программы зафиксировать наименование программного обеспечения по экрану монитора;

номер версии зафиксировать в правом нижем углу окна программы.

Номер версии и наименование программного обеспечения должны быть не ниже, указанного в таблице 3:

Таблица 3

Идентификационное наименование ПО

FSA

Engine System Testing

Номер версии (идентификационный номер ПО), не ниже

5.10.0.1000

Если требование п.7.2, не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

  • 7.3. Определение метрологических характеристик

7.3.1. Определение погрешности измерений частоты вращения коленчатого вала двигателя.
  • 7.3.1.1. Собрать схему, приведенную на рисунке 1.

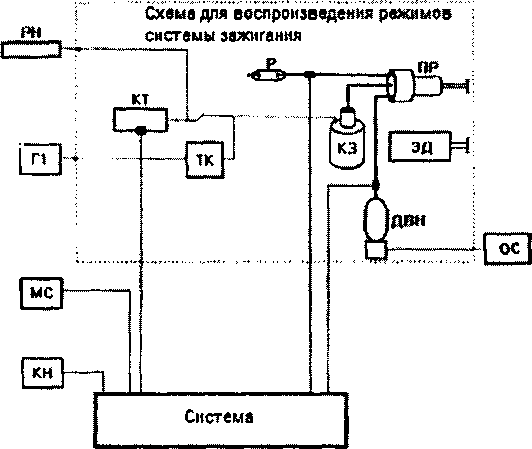

Рисунок 1

где: PH - реостат нагрузочный; КН - калибратор универсальный 9100; КТ - контур тока; ТК - транзисторный коммутатор; Р - разрядник; КЗ - катушка зажигания; ПР -прерыватель; ЭД - электродвигатель; ДВН - делитель высокого напряжения; ОС -осциллограф; Система - система анализа двигателей серии FSA, моделей 050, 450, 500, 720, 740, 750, 760.

7.3.1.2. Систему включить в режим измерения скорости вращения коленчатого вала двигателя. С помощью генератора последовательно устанавливать поверяемые точки периода Тк (параметры импульса: длительность 1,5 мс, амплитуда 10 В, полярность положительная) в соответствии с таблицей 4 и снимать показания nm с системы.

Таблица 4

Поверяемые точки

Тк, мс

200

100

50

20

10

5

Пк, об/мин

150

300

600

1500

3000

6000

nm, об/мин

  • 7.3.1.3. Абсолютная погрешность измерений частоты вращения коленчатого вала двигателя рассчитывается по формуле:

Л = п — И,..

где Д - абсолютная погрешность измерений частоты вращения коленчатого вала двигателя, об/мин;

Пк - значения, задаваемые генератором, об/мин;

nm - показания системы, об/мин.

  • 7.3.1.4. За окончательный результат принять наибольшую из величин Д, полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений частоты вращения коленчатого вала не должны превышать значений, указанных в Приложении 1.

Если требование п.7.3.1.4, не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.2. Определение погрешности измерений угла замкнутого состояния контактов прерывателя (УЗСК)
  • 7.3.2.1. Систему включить в режим измерения угла замкнутого состояния контактов прерывателя. Генератором последовательно устанавливать поверяемые точки задержки Dk (параметры импульса: период 100 мкс, длительность 1,5 мс, амплитуда 10 В, полярность отрицательная) в соответствии с таблицей 5 и снимать показания с системы Ckn-

Таблица 5

Поверяемые точки

Dk, мс

ак,...°

30

40

50

60

70

ат,...°

  • 7.3.2.2.  Абсолютная погрешность измерений угла замкнутого состояния контактов прерывателя рассчитывается по формуле:

Д1 т~ак

где Д1 - абсолютная погрешность измерений угла замкнутого состояния контактов прерывателя,...°;

ат - значения, показываемые по дисплею системы,...°;

ак - значения, задаваемые генератором,...°

  • 7.3.2.3. За окончательный результат принять наибольшую из величин Дь полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений угла замкнутого состояния контактов прерывателя не должны превышать значений, указанных в Приложении 1.

Если требование п.7.3.2.3. не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.3.   Определение погрешности измерений силы постоянного электрического тока
  • 7.3.3.1. Собрать схему измерения, приведенную на рисунке 1. Включить систему в режим измерения силы тока и произвести корректировку нуля.

  • 7.3.3.2. С помощью реостата нагрузочного последовательно задать на контуре тока значения токов 1^ 10, 50, 100, 200 и 300 А контролировать соответствующие значения силы тока на дисплее системы Im.

  • 7.3.3.3. Абсолютная погрешность измерений силы постоянного электрического тока рассчитывается по формуле:

7 = Ли _ Л»

где г] - абсолютная погрешность измерения силы тока, А;

Im - сила тока, показываемая по дисплею системы, А;

1К - сила тока создаваемая на контуре, А.

  • 7.3.3.4. За окончательный результат принять наибольшую из величин г), полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений силы постоянного электрического тока не должны превышать значений, указанных в Приложении 1.

Если требование п.7.3.3.4, не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.4. Определение погрешности измерений напряжения постоянного тока в первичной цепи
  • 7.3.4.1. Собрать схему поверки в соответствии с рисунком 2.

Рисунок 2.

где: 1 - калибратор универсальный Fluke 9100;

  • 2 - системы анализа двигателей серии FSA, моделей 050, 450, 500, 720, 740, 750, 760;

  • 3 - кабель из комплекта системы с красным насадочным зажимом;

  • 4 - кабель из комплекта системы с черным зажимом;

  • 7.3.4.2. Подготовить к работе и подать электрическое питание к приборам, указанным на рисунке 2.

  • 7.3.4.3. Систему включить в режим измерения напряжения постоянного тока. На калибраторе задавать последовательно значения напряжения постоянного тока 1; 5; 10; 50; 100, 150, 200 В, одновременно контролируя значения напряжения на дисплеях калибратора (Ui) и системы (Un).

  • 7.3.4.4. Абсолютная погрешность измерений напряжения в первичной цепи автомобиля рассчитывается по формуле:

Д2 = ии-ц,

где Д2 - абсолютная погрешность напряжения в первичной цепи автомобиля, В;

Ui - напряжение, показываемое калибратором, В; Un - напряжение, показываемое системой, В.

  • 7.3.4.5. За окончательный результат принять наибольшую из величин Д2, полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в первичной цепи не должны превышать значений, указанных в Приложении 1.

Если требование п. 7.3.4.5. не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.5. Определение погрешности измерений напряжения постоянного тока во вторичной цепи
  • 7.3.5.1. Собрать схему в соответствии с рисунком 1.

  • 7.3.5.2. Подготовить к работе и подать электрическое питание на приборы, указанные на рисунке 1.

  • 7.3.5.3. Систему включить в режим измерения скорости вращения коленчатого вала двигателя. С помощью делителя высокого напряжения последовательно задать значения 2000, 4000, 6000, 8000 В, контролируя значения напряжения на калибраторе (U2) и осциллографе системы (U12).

  • 7.3.5.4. Абсолютная погрешность измерения напряжения во вторичной цепи автомобиля рассчитывается по формуле:

Д3 = Ul2 — и2,

где Д3 - абсолютная погрешность измерений напряжения во вторичной цепи автомобиля, В;

U2 - значения напряжения, показываемые по калибратору, В;

U12- значения напряжения, показываемые осциллографом системы, В;

  • 7.3.5.5. За окончательный результат принять наибольшую из величин Д3, полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока во вторичной цепи не должны превышать значений, указанных в Приложении 1.

Если требование п. 7.3.5.5. не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.6. Определение погрешности измерений сопротивления постоянного электрического тока
  • 7.3.6.1. Собрать схему, приведенную на рисунке 1. Систему включить в режим измерения сопротивления постоянному току и произвести корректировку нуля.

  • 7.3.6.2. С помощью магазина сопротивлений последовательно задать значения сопротивлений в соответствии с таблицей 6 и контролировать соответствующие значения сопротивлений на дисплее системы.

Таблица 6

Поверяемые точки

R, Ом

10

50

100

1-Ю3

10-Ю3

50-103

100-103

10-10°

20-10б

30-106

R1, Ом

  • 7.3.6.3.  Абсолютная погрешность измерений сопротивления постоянному электрическому току рассчитывается по формуле:

д4=я,-я

где Д4 - абсолютная погрешность измерения сопротивления постоянному электрическому току, Ом;

R - сопротивление, задаваемое магазина сопротивлений, Ом; R1 - сопротивление, показываемое по дисплею системы, Ом.

  • 7.3.6.4. За окончательный результат принять наибольшую из величин Д4, полученную из этих вычислений. Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному электрическому току не должны превышать значений, указанных в Приложении 1.

Если требование п. 7.3.6.4. не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.7. Определение погрешности измерений частоты
  • 7.3.7.1. Собрать схему, приведенную на рисунке 1. Систему включить в режим измерения частоты.

  • 7.3.7.2. С помощью генератора последовательно установить частоты следования импульсов положительной полярности, скважностью от 10 до 50 %: 100, 500 Гц; 10, 100, 500 кГц; 1, 2, 3 МГц и контролировать соответствующие значения частот на дисплее системы.

  • 7.3.7.3. Относительная погрешность измерения частоты рассчитывается по формуле:

к -V

8V = ---100%,

v

где - относительная погрешность измерений частоты, %;

v - частота следования импульсов, задаваемая генератором, Гц; V| - частота, показываемая по дисплею мотортестера, Гц.

  • 7.3.7.4. За окончательный результат принять наибольшую из величин <5Г, полученную из этих вычислений. Пределы допускаемой относительной погрешности измерений частоты не должны превышать значений, указанных в Приложении 1.

Если требование п. 7.3.7.4. не выполняется, систему анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признают непригодной к применению, дальнейшие операции поверки не производят.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 8.2. При положительных результатах поверки системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признается годным к применению и на него выдается свидетельство о поверке установленной формы с указанием фактических результатов определения метрологических характеристик.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.

  • 8.3. При отрицательных результатах поверки системы анализа двигателей FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

Начальник сектора

Скрипник В.И.

ООО «Автопрогресс-М»

ПРИЛОЖЕНИЕ 1

Метрологические и технические характеристики

Наименование характеристики

Значение характеристики/Модификация

050

450

500    720    740   750

760

Диапазоны измерений напряжения:

  • -  первичной цепи, В

  • -  вторичной цепи, кВ

±600

±400

8-400

±500 ±50

Пределы допускаемой абсолютной погрешности измерений напряжений:

  • - первичной цепи, В

  • - вторичной цепи, В

»-ч ^~ч      1

-н -н

±1 ±100

Диапазоны измерений силы тока, А

0,2-30

4-1000

0-30

0-1000

Пределы допускаемой абсолютной погрешности измерений силы тока, А

-

±0,1

±0,1

±0,1

±0,1

±0,1

±0,1

Диапазоны измерений сопротивления постоянному электрическому току, Ом

0-10-109

0-20-109

0-50-109

0-100-109

0-200-109

0-400

0-40-106

1-1000

1-10000

10-9,99-105

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному электрическому току в диапазоне, Ом: 0-400; 1-1000

1-10000

0-40-106; 10-9,99-105 0-10-109

0-20-109 0-50-100-100-100-200-109

0,3-109

0,6-109

1,5-109

3,0-109

6,0-109

0,001

0,1

100

Диапазон    измерений

частоты, Г ц

5-20000

5-4-10'

Пределы допускаемой относительной погрешности измерений частоты, %

±1

±0,01

Диапазон    измерений

оборотов коленчатого вала двигателя, об/мин

100-8000

100-12000

Наименование характеристики

Значение характеристики/Модификация

050

450     500    720    740   750

760

Предел    допускаемой

абсолютной погрешности измерений оборотов   коленчатого

вала двигателя, об/мин

±10

Диапазон    измерений

угла        замкнутого

состояния    контактов

прерывателя       (угла

начала        впрыска),

ОЮО (0-360)

Предел    допускаемой

абсолютной погрешности измерений угла        замкнутого

состояния    контактов

прерывателя,

±0,1 (±0,1)

Номинальное напряжение питания, В

7,5

zzu_15o/o

19

^^л+10%

ZZV-15%

Частота питающей сети, Гц

50±1

50±1

Габаритные размеры, не более, мм

220x92x50

261 х 248x44,5

1

X X ООО

Г4 ОО

С4 С4 —'

210х

550х

200

1785x680x670

Масса, не более, мм

0,8

1,4

1,5

8

85     91

85

Рабочий      диапазон

температур, ...°C

от минус

20     до

плюс 55

от 0 до плюс 40

от плюс

5 до плюс

40

от 0 до плюс 40

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
