Методика поверки «Эквивалент сети ESH2-Z5» (651-17-015 МП )

УТВЕРЖДАЮ

Первый заместитель

ФГУП

Инструкция

Эквивалент сети ESH2-Z5

МЕТОДИКА ПОВЕРКИ 651-17-015 МП

р.п. Менделееве 2017 г.

стр.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на эквивалент сети ESH2-Z5, заводской номер 100477 (далее по тексту - эквивалент сети), изготовленный фирмой «Rohde & Schwarz GmbH & Со. KG», Германия, и устанавливает объём, методы и средства проведения первичной и периодических поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на эквивалент сети (руководством по эксплуатации ESH2-Z5-16 РЭ) и используемое при поверке оборудование.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2,1 - Средства поверки

Продолжение таблицы 2.1

• 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и квалифицированные на право проведения поверки.

• 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на эквивалент сети и используемое при поверке оборудование.

• 5.1 Поверку проводить при условиях:

• - температура окружающего воздуха (20 ±5)°С,

• - относительная влажность от 30 до 80 %,

• - атмосферное давление от 84 до 106 кПа,

• - напряжение сети питания (220 ±22) В,

• -  частота сети питания (50 ± 1) Гц.

• 6.1 Поверитель должен изучить эксплуатационные документы на эквивалент сети и используемые средства поверки.

• 6.2 Перед проведением поверки используемое оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра устанавливают выполнение следующих требований:

-соответствие комплектности эквивалента сети и маркировки с указанными в руководстве по эксплуатации ESH2-Z5-16 РЭ (п.п 1.3.1 и 1.5.1);

• - отсутствие механических повреждений разъемов эквивалента сети или неисправностей, влияющих на его нормальную работу;

• - сохранность органов управления, четкость фиксации их положения.

• 7.1.2 Результаты поверки считать положительными, если указанные в п. 7.1.1 требования выполнены, надписи и обозначения маркировки эквивалента сети имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а эквивалент сети признают непригодным к применению.

• 7.2 Опробование

  • 7.2.1 Подключить к сети порт питания переменного тока для LI, L2, L3, N и РЕ эквивалента сети.

  • 7.2.2 Подключить вольтметр В7-78 к входам (L1 и N) разъема подключения трехфазного испытуемого технического средства (ИТС) эквивалента сети и измерить напряжение. Поочередно измерить напряжение на входах (L2 и N), (L3 и N).

  • 7.2.3 Результат опробования считать положительным, если измеренные значения напряжения находятся в пределах (220 ± 22) В.

• 7.3 Определение значений модуля и аргумента входного полного сопротивления эквивалента сети, относительной погрешности модуля входного полного сопротивления и абсолютной погрешности аргумента входного полного сопротивления.

Внимание! Напряжение на порт питания переменного тока для LI, L2, L3, N и РЕ эквивалента сети не подавать!

• 7.3.1 Подключить измеритель LCR Е4980А к входам подключения ИТС эквивалента сети питания (L1 и РЕ) и провести измерения модуля и аргумента входного полного сопротивления в диапазоне частот от 9 кГц до 2 МГц включительно на частотах в соответствии с таблицами 7.1 (модуль) и 7.2 (аргумент).

Таблица 7.1

Продолжение таблицы 7.1

* Пределы допускаемых значений модуля входного полного сопротивления определены из выражения: .      , Аном ■20

Аном ±--------

• 7.3.2 Измеренные значения модуля входного полного сопротивления занести в таблицу 7.1.

• 7.3.3 Измеренные значения аргумента входного полного сопротивления занести в таблицу 7.2.

Таблица 7.2

* Пределы допускаемых значений аргумента входного полного сопротивления определены: <^_Н0Л/± Л

• 7.3.4 Выполнить операции пп.7.3.1 -7.3.3 для входов (L2 и РЕ), (L3 и РЕ), (N и РЕ).

• 7.3.5 Выполнить операции пп. 7.3.1-7.3.4, подключив эквивалент сети к измерителю импеданса и передачи ВЧ ВМ-538 для измерений в диапазоне частот свыше 2 до 30 МГц.

• 7.3.6 Результаты поверки считать положительными, если измеренные значения модуля и аргумента входного полного сопротивления находятся в пределах допускаемых значений, указанных в графах 7 таблиц 7.1 и 7.2. В противном случае эквивалент сети бракуется и направляется в ремонт.

7.4 Определение диапазона частот и коэффициента калибровки

Внимание! Напряжение на порт питания переменного тока для LI, L2, L3, N и РЕ эквивалента сети не подавать!

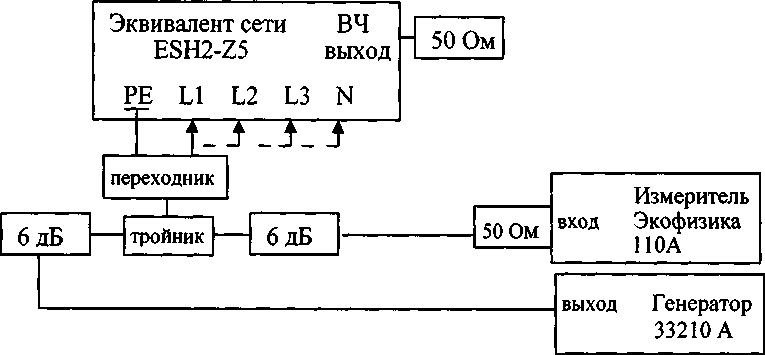

ТАЛ Собрать схему измерений в соответствии с рисунком 7.1.

• 7.4.2 Установить на генераторе 33210А напряжение 3,16 В. С помощью измерителя «Экофизика 110А» (режим селективного микровольтметра) провести калибровку выходного напряжения (Свх, дБмкВ) генератора 33210А в диапазоне частот от 9 кГц до 300 кГц на частотах, указанных в таблице 7.3 для входов (Ы-РЕ), (L2-PE), (L3-PE), (N-PE).



  Рисунок 7.1

Таблица 7.3

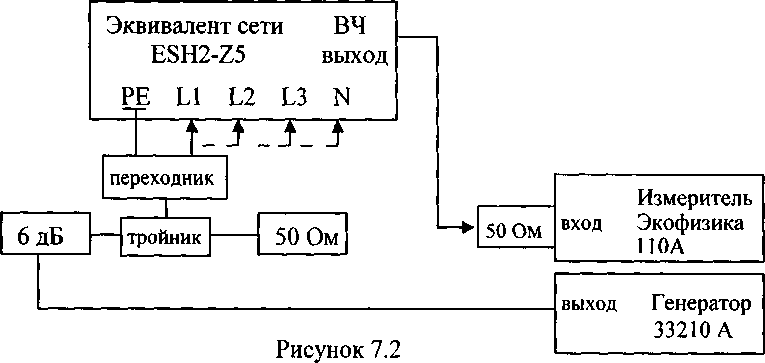

• 7.4.3 Собрать схему измерений в соответствии с рисунком 7.2 для входа (L1 и РЕ) и провести измерения (С/выхц, дБмкВ) на высокочастотном разъеме эквивалента сети при тех же частотах.

• 7.4.4 Рассчитать коэффициент калибровки по формуле (1):

Кц~ Ubx. - Свыхц

• 7.4.5 Повторить операции пп. 7.4.2 - 7.4.4 для входов (L2 и РЕ), (L3 и РЕ), (N и РЕ) эквивалента сети.

• 7.4.6 Результаты вычислений значений коэффициента калибровки К_и, Ки, Kl3, Kn занести в таблицу 7.3.

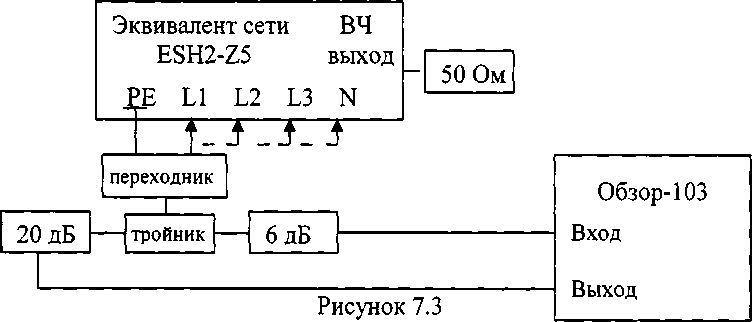

• 7.4.7 Собрать схему измерений в соответствии с рисунком 7.3, подключив выход измерителя комплексных коэффициентов передачи «Обзор-103» (далее «Обзор-103) через тройник ко входам подключения ИТС эквивалента сети питания (L1 и РЕ).

• 7.4.8 Измерить коэффициент передачи (Авх, дБ) для L1 в диапазоне частот свыше 300 кГц до 30 МГц на частотах в соответствии с таблицей 7.3.

• 7.4.9 Подключая выход «Обзор-103» с помощью переходника ко входам подключения ИТС эквивалента сети питания (L2 и РЕ), (L3 и РЕ), (N и РЕ), измерить (ТГвх, дБ) для L2, L3 и N.

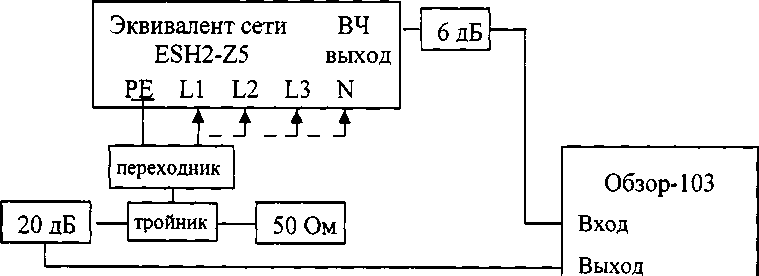

• 7.4.10 Собрать схему измерений в соответствии с рисунком 7.4 и провести измерения коэффициента передачи на высокочастотном выходе эквивалента сети (Лвых, дБ) на частотах, указанных в таблице 7.3, для LI, L2, L3 и N.



Рисунок 7.4

• 7.4.11 Рассчитать коэффициент калибровки К, дБ для каждого входа LI, L2, L3, N по формуле (2):

(3)

• 7.4.12 Результаты вычислений занести в таблицу 7.3.

• 7.4.13 Результаты поверки считать положительными, если рассчитанные значения коэффициентов калибровки эквивалента сети (Ки. Л"L2> К_L3 и К к) находятся в пределах от минус 0,5 до плюс 2 дБ.

В противном случае эквивалент сети бракуется и направляется в ремонт.

• 8.1 При положительных результатах поверки эквивалента сети оформить свидетельство о поверке, по установленной форме. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

• 8.2 При отрицательных результатах поверки эквивалент сети к применению не допускается и оформляется извещение о непригодности по установленной форме с указанием причин забракования.

Начальник лаборатории 140

ФГУП «ВНИИФТРИ»
