ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

-Москва»

Е.В. Мории рта 2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Нагрузки электронные серии АКИП-1370

МЕТОДИКА ПОВЕРКИ РТ-МП-3151-551-2016 г. Москва 2016

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодической поверки нагрузок серии АКИП-1370, изготавливаемых «1ТЕСН ELECTRONIC Со.,Ltd», Китай. Нагрузки электронные серии АКИП-1370 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).

Межповерочный интервал 1 год.

Периодическая поверка нагрузок в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца нагрузок, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

1 Внешний осмотр

7.2

Да

Да

2 Опробование

7.3

Да

Да

3 Определение абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы тока

7.4

Да

Да

4 Определение абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения.

7.5

Да

Да

5 Определение абсолютной погрешности установки и измерений мощности при работе в режиме стабилизации мощности

7.6

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

1

2

7.4-7.6

Источники питания постоянного тока программируемые серии Genesys (мощностью от 0,75 до 5 кВт). Максимальное напряжение 600 В, максимальный ток 30 А, максимальная мощность 1800 Вт.

Источники питания переменного тока серии АКИП-1202. Максимальный ток 20 А, максимальная мощность 1800 Вт.

Вольтметр универсальный цифровой В7-78/1. Пределы измерений напряжения постоянного/переменного тока от 0,1 до 1000 В/ от 0,1 до 750 В. Пределы допускаемой основной абсолютной погрешности от ± (0,0035-10‘2-иизм. + 5 е.м.р.) до ± (0,06-10’2-иизм.+ 400 е.м.р.).

Шунты токовые PCS-71000. Номинальные значения сопротивлений 10 Ом; 1 Ом; 0,1 Ом; 10 мОм; 1 мОм. Пределы допускаемой относительной погрешности воспроизведения значения сопротивления от 0,01 % до 0,02%.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

1

2

3

4

Температура

от 0 до 50 °C

± 1 °C

Термометр ртутный стеклянный лабораторный ТЛ-4

Давление

от 80 до 106 кПа

± 200 Па

Барометр-анероид метеорологический

БАММ-1

Влажность

от 10 до 100 %

± 1 %

Психрометр аспирационный М-34-М

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •    температура окружающего воздуха (20 ± 5) °C;

  • •    относительная влажность от 30 до 80 %;

  • •    атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

  • •    напряжение питания - в зависимости от модификации;

  • •    частота питающего напряжения (50,0 ± 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 1 Проверены документы, подтверждающие электрическую безопасность.

  • 2   Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 3    Средства измерений, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Метрологические характеристики, подлежащие определению. Метрологические характеристики нагрузок, подлежащие определению приведены в таблицах 4-9.

Таблица 4 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации силы тока

Модификация

Верхние пределы установки стабилизируемого значения силы тока 1цРЕД, А

Разрешение, мА

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы тока, А

1

2

3

4

АКИП-1370

3

30

0,1

1

± (0,0005 • 1уст + 0,0005 • 1пред)

АКИП-1370/1

6

60

0,1

1

АКИП-13 70/2

3

15

0,1

1

АКИП-1371

12

120

1

10

АКИП-13 72

3

6

12

24

1

1

1

1

± (0,0005 • Густ + 0,001 • 1пред)

30

10

± (0,001 • 1уст + 0,0015 • 1пред)

АКИП-1372/1

3

30

0,1

1

± (0,0005 • 1уст + 0,0005 • 1пред)

АКИП-13 73

20

2

± (0,001 ■ 1уст + 0,002 • 1пред)

Примечания

  • 1 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц, среднеквадратическое значение.

  • 2 Для модификации АКИП-1373 минимальное значение напряжения на нагрузке 50 В - в режиме переменного тока, 10 В - в режиме постоянного тока, максимальное значение напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение, минимальное значение тока в нагрузке 0,1 А.

  • 3 1уст - установленное стабилизируемое значение силы тока в нагрузке, А.

  • 4 1пред - значение верхнего предела установки, стабилизируемого значения силы тока в нагрузке, А.

Таблица 5 - Основные метрологические характеристики нагрузок при работе в режиме стабили

зации напряжения

Модификация

Верхние пределы установки стабилизируемого значения напряжения ипРЕД, В

Разрешение, мВ

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения, В

1

2

3

4

АКИП-1370

18

1

± (0,0005 • Иуст + 0,0002 • Ппред)

120

10

± (0,0005 • иуст + 0,00025 • Ипред)

АКИП-1370/1

18

1

± (0,0005 • Иуст + 0,0002 • Ипред)

120

10

± (0,0005 • Иуст + 0,00025 • Ипред)

АКИП-1370/2

50

1

± (0,0005 • Иуст + 0,0002 • Ипред)

500

10

± (0,0005 • иУСт + 0,00025 • Ипред)

АКИП-1371

18

1

± (0,0005 • Иуст + 0,0002 • Ипред)

120

10

± (0,0005 • иуст + 0,00025 • Ипред)

АКИП-1372

18

1

± (0,0005 • Иуст + 0,0002 • Ипред)

500

10

± (0,0005 • иуст + 0,00025 • Ипред)

АКИП-1372/1

50

1

± (0,00025 • Иуст + 0,0005 • Ипред)

500

10

± (0,00025 • иуст + 0,0005 ■ Ипред)

АКИП-1373

600

10

± (0,002 • Иуст + 0,002 • Ипред)

Примечания

  • 1 Для модификаций АКИП-1370, АКИП-1370/1, АКИП-1370/2, АКИП-1371, АКИП-1372, АКИП-1372/1 минимальное значение напряжения на нагрузке 0,1 В.

  • 2 для модификации АКИП-1373 параметры нормируются в режиме постоянного тока; минимальное значение напряжения на нагрузке 10 В - в режиме постоянного тока.

  • 3 Иуст - установленное стабилизируемое значение напряжения на нагрузке, В.

  • 4 Цпред - значение верхнего предела установки стабилизируемого напряжения на нагрузке, В.

Таблица 6 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности

Модификация

Верхние пределы установки Рпред, Вт

Разрешение, мВт

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения мощности, Вт

1

2

3

4

АКИП-1370

300

10

± (0,001 ■ Руст + 0,001 • Рпред)

АКИП-1370/1

300

10

± (0,001 • Руст + 0,001 ■ Рпред)

АКИП-1370/2

300

10

± (0,001 • Руст + 0,001 • Рпред)

АКИП-1371

600

10

± (0,002 • Руст + 0,002 • Рпред)

АКИП-1372

100

600

1

100

± (0,01 ■ Руст + 0,001 • Рпред)

АКИП-1372/1

750

10

± (0,002 • Руст + 0,002 • Рпред)

Продолжение таблицы 6

1

2

3

4

АКИП-1373

1800

400

± (0,005 • Руст + 0,005 • Рпред)

Примечания

  • 1 Для модификации АКИП-1372 минимальные значения напряжения на нагрузке и тока в нагрузке > 10 % от верхнего предела установки.

  • 2 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц.

  • 3 Для модификации АКИП-1373 минимальное значение напряжения на нагрузке 50 В - в режиме переменного тока, 10 В - в режиме постоянного тока, максимальное значение напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение;

  • 4 Руст - установленное стабилизируемое значение мощности в нагрузке, Вт;

  • 5 Рпред - значение верхнего предела установки стабилизируемого значения мощности в нагрузке, Вт.

Таблица 7 - Основные метрологические характеристики нагрузок при измерении силы тока

Модификация

Верхние пределы измерений,А

Разрешение, мА

Пределы допускаемой абсолютной погрешности измерений, А

1

2

3

4

АКИП-1370

3

30

0,1

1

АКИП-1370/1

6

60

0,1

1

± (0,0005 • 1изм + 0,0005 • 1пред)

АКИП-1370/2

3

15

0,1

1

АКИП-1371

12

120

1

10

АКИП-1372

3

6

12

24

1

1

1

1

± (0,001 • 1Изм + 0,001 • 1пред)

30

10

± (0,002 • 1изм + 0,0015 • 1пред)

АКИП-1372/1

3

30

0,1

1

± (0,0005 • 1изм + 0,0005 • 1пред)

АКИП-1373

20

1

± (0,001 • 1изм + 0,002 • 1пред)

Примечания

  • 1 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц, среднеквадратическое значение.

  • 2 1изм - значение силы тока, измеренное нагрузкой, А.

  • 3 1пред ~ значение предела измерений силы тока, А.

Таблица 8 - Основные метрологические характеристики нагрузок при измерении напряжения

Модификация

Верхние пределы измерений ИпРЕД, В

Разрешение, мВ

Пределы допускаемой абсолютной погрешности измерений, В

1

2

3

4

АКИП-1370

18

0,1

± (0,00025 • Иизм + 0,00052 ■ Ипред)

120

1

± (0,00025 • Иизм + 0,00025 ■ Ипред)

Продолжение таблицы 8

1

2

3

4

АКИП-1370/1

18

1

± (0,00025 • Иизм + 0,00025 • Упред)

120

10

± (0,00025 • Иизм + 0,00025 ■ Упред)

АКИП-1370/2

50

1

± (0,00025 • Иизм + 0,00025 • Упред)

500

10

± (0,00025 ■ Иизм + 0,00025 • Упред)

АКИП-1371

18

1

± (0,00025 • Иизм + 0,00025 • Упред)

120

10

± (0,00025 • Иизм + 0,00025 ■ Упред)

АКИП-1372

18

1

± (0,0002 • Инзм + 0,0002 • Упред)

500

10

± (0,0002 • Иизм + 0,00025 ■ Упред)

АКИП-1372/1

50

1

± (0,00025 • Иизм + 0,00025 • Упред)

500

10

± (0,00025 ■ Иизм + 0,00025 ■ Упред)

АКИП-1373

600

10

± (0,001- Уизм + 0,001 • Упред)

Примечания

  • 1 Для модификации АКИП-1373 параметры нормируются в режимах постоянного тока и переменного тока частотой от 45 до 450 Гц, эффективное значение.

  • 2 Для модификации АКИП-1373 максимальное значение напряжения на нагрузке 420 В среднеквадратическое значение или 600 В амплитудное значение.

  • 3 Иизм - значение напряжения, измеренное нагрузкой, В.

  • 4 Упред - значение предела измерений напряжения, В.

Таблица 9 - Основные метрологические характеристики нагрузок при измерении мощности

Модификация

Верхние пределы измерений Рпред, Вт

Разрешение, мВт

Пределы допускаемой абсолютной погрешности измерений, Вт

1

2

3

4

АКИП-1370

300

10

± (0,001 • Ризм + 0,001 • Рпред)

АКИП-1370/1

300

10

± (0,001 ■ Ризм + 0,001 • Рпред)

АКИП-1370/2

300

10

± (0,001 • Ризм + 0,001 • Рпред)

АКИП-1371

600

10

± (0,002 • Ризм + 0,002 • Рпред)

АКИП-1372

100

600

1

100

± (0,01 • Ризм + 0,001 ■ Рпред)

АКИП-1372/1

750

10

± (0,002 ■ Ризм + 0,002 • Рпред)

АКИП-1373

1800

100

± (0,005 • Ризм + 0,005 ■ Рпред)

Примечания

1 Для модификации АКИП-1372 минимальные значения напряжения на нагрузке и тока в на-

грузке > 10 % от верхнего предела установки.

  • 2 Ризм - значение мощности, измеренное нагрузкой, Вт.

  • 3 Рпред - значение предела измерений мощности, Вт.

  • 7.2 Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - комплектность прибора должна соответствовать руководству по эксплуатации;

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

  • 7.3 Опробование.

Опробование нагрузок проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

  • 7.4 Определение абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы тока.

Определение абсолютной погрешности установки и измерений силы тока при работе в режиме стабилизации силы тока проводить с помощью источника питания (ИП), вольтметра универсального цифрового (В) и шунта токового (Ш) следующим образом:

  • 1 Собрать схему поверки, приведенную на рисунке 1.

  • 2 В зависимости от модели электронной нагрузки выбрать R шунта таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1макс на Rhom шунта

  • 3 На источнике питания постоянного установить значение силы тока на выходе, равное верхнему значению предала тока в нагрузке.

  • 4 На поверяемой нагрузке установить режим стабилизации тока (СС MODE), согласно руководству по эксплуатации. В модификации АКИП-1373 предварительно устанавливают режим DC, согласно руководству по эксплуатации.

  • 5 При помощи стрелочных кнопок управления и (или) поворотного регулятора установить значения силы тока, соответствующие 10%, 50%, 90% от диапазона значений воспроизводимой величины.

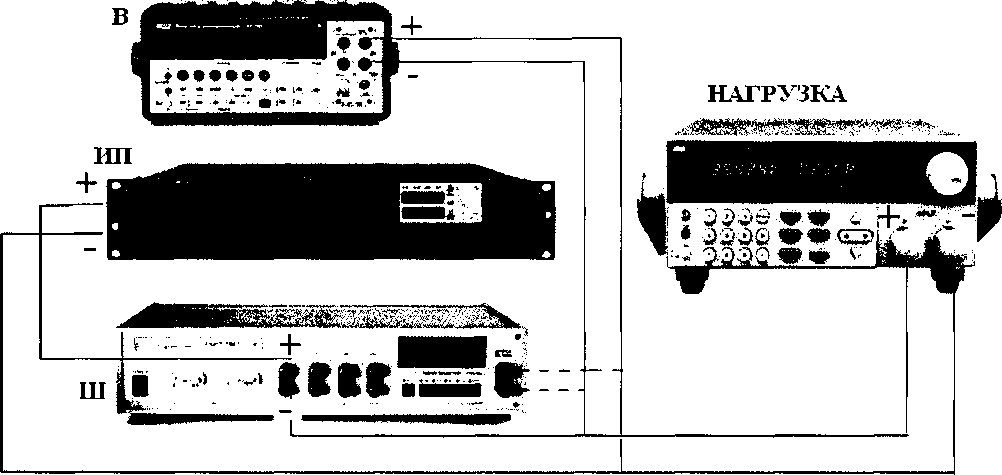

Рисунок 1 - Схема подключения приборов при определении абсолютной погрешности установки силы тока при работе в режиме стабилизации силы тока и измерений силы тока.

  • 6 Включить нагрузку, в соответствии с руководством по эксплуатации;

  • 7 При помощи шунта и вольтметра измерить ток, протекающий через нагрузку 1действ,

1действ UB?/RujyHTa

где: Ub7 - значение падения напряжения на шунте, измеренное образцовым вольтметром;

RmynTa - действительное сопротивление токового шунта.

  • 8 Абсолютную погрешность установки постоянного тока определить по формуле (2):

где: 1уст - значение силы постоянного тока, установленное на поверяемой электронной нагрузке;

1действ. - действительное значение силы постоянного тока, протекающего через нагрузку, измеренное с помощью токового шунта.

  • 9 Для определения погрешности измерений постоянного тока, считать показания тока в режиме измерений 1ИЗМ с индикатора нагрузки.

  • 10 Абсолютную погрешность измерений силы тока определить по формуле (3):

    изм.

    -I

    действ.

    (3)

где: 1изм - значение силы постоянного тока, измеренное поверяемой нагрузкой;

Гдейств. - действительное значение силы постоянного тока, протекающего через нагрузку, измеренное с помощью токового шунта.

  • 11 Для модификации АКИП-1373 провести измерения в режиме АС. Для этого - перевести нагрузку в режим АС согласно руководству по эксплуатации. Вместо источника постоянного тока подключить источник переменного тока (например, АКИП-1202/4). Повторить измерения по п.п. 2-10. Измерения проводятся при частоте сигнала с источника 50 Гц.

Результаты поверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, приведенных в п.7.1 данной методики поверки.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

  • 7.5 Определение абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения.

Определение абсолютной погрешности установки и измерений напряжения в режиме стабилизации напряжения проводить с помощью источника питания постоянного тока (ИП) и вольтметра универсального цифрового следующим образом:

  • 1 Собрать схему поверки, приведенную на рисунке 2.

Рисунок 2 - Схема подключения приборов при определении абсолютной погрешности установки напряжения в режиме стабилизации напряжения и измерений напряжения.

  • 2 на источнике питания устанавливают значение напряжения на выходе, равное верхнему значению предала напряжения на нагрузке.

  • 3 На поверяемой нагрузке установить режим стабилизации напряжения (CV MODE), согласно руководству по эксплуатации. В модификации АКИП-1373 предварительно устанавливают режим DC, согласно руководству по эксплуатации.

  • 4 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения напряжения, соответствующие 10%, 50%, 90% от диапазона значений воспроизводимой величины.

  • 5 Включить нагрузку, в соответствии с руководством по эксплуатации.

  • 6 При помощи вольтметра универсального цифрового зафиксировать напряжение на зажимах нагрузки.

  • 7 Абсолютную погрешность установки напряжения постоянного тока определить по формуле (4):

А = иуст - U В7                                   (4)

где: UycT - значение напряжения постоянного тока, установленное на поверяемой электронной нагрузке;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового.

Для определения погрешности измерений напряжения постоянного тока, считать показания напряжения в режиме измерений UH3M с индикатора нагрузки.

  • 8 Абсолютную погрешность измерений напряжения постоянного тока определить по формуле (5):

А — иизм - U В7                                   (5)

где: UH3M - значение напряжения постоянного тока, измеренное поверяемой нагрузкой;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового.

Результаты поверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, приведенных в п.7.1 данной методики поверки.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

  • 7.6 Определение абсолютной погрешности установки и измерений мощности при работе в режиме стабилизации мощности.

Определение абсолютной погрешности установки и измерений мощности при работе в режиме стабилизации мощности проводить с помощью источника питания (ИП), вольтметра универсального цифрового (В) и шунта токового (Ш) следующим образом:

  • 1 Собрать схему поверки, приведенную на рисунке 3.

Рисунок 3 - Схема подключения приборов при определении абсолютной погрешности установки и измерений мощности при работе в режиме стабилизации мощности.

  • 2 В зависимости от модели электронной нагрузки выбирают Rhom шунта токового таким образом, чтобы протекающий ток через нагрузку не превышал максимального тока 1макс на Rhom шунта.

  • 3 На источнике питания установить значение мощности, равное верхнему значению предала мощности нагрузки (допускается параллельное объединение источников для достижения заданной мощности)

  • 4 На поверяемой нагрузке устанавливить режим стабилизации мощности (СР MODE), согласно руководству по эксплуатации. В модификации АКИП-1373 предварительно установить режим DC, согласно руководству по эксплуатации.

  • 5 При помощи стрелочных кнопок управления и (или) поворотного регулятора устанавливают значения мощности, соответствующие 10%, 50%, 90% от диапазона значений воспроизводимой величины

  • 6 Включить нагрузку, в соответствии с руководством по эксплуатации.

  • 7 При помощи вольтметра универсального цифрового фиксируют напряжение на зажимах нагрузки

  • 8 При помощи шунта и вольтметра вычисляют ток, протекающий через нагрузку 1действ по формуле (1) (вольтметр подключают к клеммам шунта).

  • 9 Подключить вольтметр к клеммам нагрузки и измерить падение напряжения Ub7

  • 10 Вычислить значение мощности, протекающей через нагрузку, по формуле (6):

Рдейств. - Ub7 ’ 1действ                                     (6)

где: Рдейств - действительное значение мощности, протекающей через нагрузку;

Ub7 - значение напряжения постоянного тока, измеренное с помощью вольтметра универсального цифрового на клемма нагрузки;

1действ. - действительное значение силы постоянного тока, протекающего через нагрузку, вычисленное по формуле (1).

  • 11 Абсолютную погрешность установки мощности, протекающей через нагрузку, определить по формуле (7):

    А Р уст.

    дейтв

где: Руст - установленное значение мощности , установленное на поверяемой нагрузке;

Рдейств - действительное значение мощности, протекающей через нагрузку.

  • 12 Для определения погрешности измерений мощности, считать показания мощности в режиме измерений РИЗмС индикатора нагрузки.

  • 13 Абсолютную погрешность измерений мощности определить по формуле (8):

А Р изм. “ Рдейтв»                                       (8)

где: Р цЗМ - значение мощности, измеренное поверяемой нагрузкой;

Рдейств - действительное значение мощности, протекающей через нагрузку.

  • 14 Для модификации АКИП-1373 провести измерения в режиме АС. Для этого -перевести нагрузку в режим АС согласно руководству по эксплуатации. Вместо источника постоянного тока подключить источник переменного тока (например, АКИП-1202/4). Повторить измерения по п.п. 2-13. Измерения проводятся при частоте сигнала с источника 50 Гц.

Результаты поверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, приведенных в п. 7.1 данной методики поверки.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей

поверки гасится, свидетельство непригодности.

о поверке аннулируется и выдается извещение о

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
