У ГВЕРЖДАЮ

Система измори тельная автоматизированной системы управления

i ехиологическим процессом контроля транспортировки азота. Доменный цех АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МН РИЦ1 10.01-16

2016г.

Содержание

Приложение А

(обязательное)

Метрологические характеристики измерительных каналов ИУС

Приложение Б

(обязательное)

Образец оформления протокола поверки

Приложение В

(справочное)

Перечень ссылочных нормативных документов

1 Общие положения
  • 1.1 Настоящая методика поверки распространяется на систему измерительную автоматизированной системы управления технологическим процессом контроля транспортировки азота. Доменный цех АО «ЕВРАЗ ЗСМК» (далее - ИУС), заводской № РИЦ 110.01, изготовленную ООО “ЕвразТехника» и устанавливает методы и средства ее первичной и периодической поверок.

  • 1.2 Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А.

  • 1.3 Первичную поверку ИУС выполняют перед вводом в эксплуатацию, а также после ремонта.

  • 1.4 Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками.

  • 1.5 Периодичность поверки (интервал между поверками) ИУС - 1 год.

  • 1.6 Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.

  • 1.7 При замене измерительных компонентов на однотипные или на компоненты с аналогичными техническими и метрологическими характеристиками подвергают поверке только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью описания типа ИУС для Госреестра РФ.

  • 1.8 Допускается применение измерительных преобразователей аналогичных типов, внесенных в Госреестр РФ с аналогичными техническими и метрологическими характеристиками.

  • 1.9 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.

  • 1.10 В случае обновления программного обеспечения ИУС, расширении/модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.

В тексте приняты следующие сокращения:

АРМ оператора - автоматизированное рабочее место оператора;

МП - методика поверки;

MX - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений;

ФВ - физическая величина.

2 Операции поверки
  • 2.1 При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операций при поверке

первичной

периодической

при вводе в эксплуатацию

при вводе нового

ИК

после ремонта

ИК

после переустановки ПО или замены компьютера АРМ оператора

1 Рассмотрение документации

8.1

да

да*

да*

да*

да*

2 Внешний осмотр

8.2

да

нет

нет

да

да

3 Проверка сопротивления защитного заземления

8.3

да

да*

да*

нет

да

4 Опробование

8.4

да

да

да

да

да

5 Проверка идентификационных данных ПО

8.5

да

да*

нет

да

да

6 Проверка защиты ПО от несанкционированного доступа

8.6

да

да*

да*

да

да

7 Определение погрешности синхронизации и измерений времени

8.7

да

нет

нет

да*

да

8 Проверка метрологических характеристик измерительных каналов МУС

8.8

да

да*

да*

да

да

* В объеме вносимых изменений.

  • 3.1  При проведении поверки применяют основные и вспомогательные средства поверки:

  • - средства измерений и эталоны в соответствии с документами на методики поверки первичных измерительных преобразователей и ПЛК;

  • - мегаомметр ЭСО2Ю/3-Г (Госреестр № 21320-01);

  • - измеритель параметров заземляющих устройств MRU-200 (Госреестр № 41925-09);

  • - радиочасы МИР РЧ-02 (Госреестр № 46656-11).

  • 3.2 При проведении поверки допускается замена указанных средств измерений аналогичными, обеспечивающими определение (контроль) метрологических характеристик ИК ИУС с требуемой точностью измерений.

  • 3.3 Средства поверки должны иметь действующие свидетельства о поверке или оттиски поверительных клейм.

4 Требования к квалификации поверителей
  • 4.3  Поверка ИУС выполняется специалистами, аттестованными в качестве поверителей средств измерений, ознакомившиеся с технической и эксплуатационной документацией и настоящей методикой поверки, имеющие удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей).

  • 4.4  При проведении поверки соблюдают требования охраны труда предприятия, на котором проводят поверку ИУС. Выполняют требования действующих нормативных актов, инструкций по охране труда и окружающей среды.

5 Требования безопасности
  • 5.3 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

  • - ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»;

  • - «Правила устройств электроустановок», раздел I, III, IV;

  • - «Правила технической эксплуатации электроустановок потребителей» (утверждены Минэнерго России от 13.01.03 №6);

  • - «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001, РД 153-34.0-03.150-00;

  • - СНиП 3.05.07-85 «Системы автоматизации»;

  • - эксплуатационная документация на СИ, испытательное оборудование и компоненты ИУС;

  • - СанПиН 2.2.2.542-96 «Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы»;

ПБ11-493-02 Общие правила безопасности для металлургических и коксохимических предприятий и производств (утверждены постановлением Госгортехнадзора России от 21.06.02 № 35);

  • - Инструкция по работе с компьютерной техникой (АСНи 01-99);

- Нормы освещенности рабочих мест должны быть обеспечены в соответствии со СНиП 23- 05-95 «Естественное и искусственное освещение»;

6 Условия поверки

а) Измерительные и связующие компоненты ИУС:

  • 1) температура окружающего воздуха для преобразователя давления, расходомера,

термопреобразователя                                         от минус 40 до плюс 40 °C;

  • 2) температура окружающего воздуха для анализатора влажности

от минус 30 до плюс 50 °C;

  • 3) температура окружающего воздуха для газоанализатора кислорода

от 0 до плюс 45 °C;

4) относительная влажность окружающего воздуха при 25 °C

5) атмосферное давление

б) Комплексные и вычислительные компоненты ИУС:

1) температура окружающего воздуха

от 40 до 95 %;

от 84,0 до 106,7 кПа.

от минус 10 до плюс 40 °C;

2) относительная влажность окружающего воздуха при 25 °C

  • 3) атмосферное давление

  • 4) напряжения питания переменного тока

  • 5) частота питающей сети

от 40 до 80 %;

от 84,0 до 106,7 кПа; от 198 до 242 В;

от 49,6 до 50,4 Гц.

7 Подготовка к поверке
  • 7.1 На поверку ИУС предоставляют следующие документы:

  • - система измерительная автоматизированной системы управления технологическим процессом контроля транспортировки азота. Доменный цех АО «ЕВРАЗ ЗСМК». Паспорт;

  • - свидетельства о поверке измерительных и комплексных компонентов, входящих в состав ИК ИУС;

  • - свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);

  • - эксплуатационную документацию на ИУС и ее компоненты;

  • - эксплуатационную документацию на средства измерений, применяемые при поверке.

  • 7.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС и её компоненты.

  • 7.3 Непосредственно перед проведением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

  • 8 Проведение поверки

8.1  Рассмотрение документации
  • 8.1.1 Проверяют наличие следующих документов:

  • - система измерительная автоматизированной системы управления технологическим процессом контроля транспортировки азота. Доменный цех АО «ЕВРАЗ ЗСМК». Паспорт;

  • - свидетельство о предыдущей поверке ИУС (при проведении периодической поверки);

  • - документы, удостоверяющие поверку средств измерений, входящих в состав ИУС;

  • - эксплуатационная документация на ИУС и ее компоненты;

  • - эксплуатационная документация на средства измерений, применяемые при поверке ИУС.

  • 8.1.2 Проверяют перечень измерительных каналов, представленных на поверку, в соответствии с перечнем, приведенным в паспорте на ИУС и в приложении А настоящей МП. Эксплуатационная документация на средства измерений, применяемые при поверке ИУС, должна содержать информацию о порядке работы, их технических и метрологических характеристиках.

Результат проверки положительный, если вся вышеперечисленная документация в наличии, перечень измерительных каналов соответствует перечню, приведенному в паспорте на ИУС и в приложении А настоящей МП, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все компоненты ИУС имеют действующие свидетельства о поверке.

8.2 Внешний осмотр
  • 8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:

  • - соответствие комплектности ИУС перечню, приведенному в паспорте и в таблице А. 1 приложения А настоящей МП;

  • - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;

  • - наличие и прочность крепления разъёмов и органов управления;

  • - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.

  • 8.2.2 Внешним осмотром проверяют наличие и месторасположение АРМ оператора.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

8.3 Проверка сопротивления защитного заземления
  • 8.3.1 Проверку сопротивления цепи защитного заземления проводят только у тех компонентов ИУС, которые в соответствии с эксплуатационной документацией, должны быть подключены к защитному заземлению.

  • 8.3.2 Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонентов, которая может оказаться под напряжением, не должно превышать 0,1 Ом.

  • 8.3.3 Сопротивление цепи защитного заземления определяют измерителем параметров заземляющих устройств или устанавливают по протоколам испытаний компонентов ИУС.

Результат проверки положительный, если значение сопротивления защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0,1 Ом.

8.4 Опробование
  • 8.4.1 Непосредственно перед выполнением экспериментальных исследований необходимо подготовить ИУС и СИ к работе в соответствии с их эксплуатационной документацией.

  • 8.4.1.1 Перед опробованием ИУС в целом необходимо выполнить проверку функционирования её компонентов.

  • 8.4.1.2 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об ошибках, авариях.

  • 8.4.1.3 При опробовании линий связи проверяют:

  • - поступление информации по линиям связи;

  • - наличие сигнализации об обрыве линий.

  • 8.4.1.4 При опробовании ИУС проводят первичное тестирование ИУС средствами программного обеспечения АРМ оператора (опрос измерительных преобразователей, ПЛК; установление связи с компонентами и оборудованием ИУС и т.д.).

  • 8.4.1.5 Мониторы АРМ оператора должны быть включены. Исправность АРМ оператора оценивают, выполнив переключение между экранными формами ИУС. Проверяют отображение на мониторах АРМ оператора экранной формы "Основной экран" и возможность вызова через нее остальных экранов.

  • 8.4.1.6 При проверке функционирования ИУС с АРМ оператора проверяют выполнение следующих функций:

  • - отображение текущих значений технологических параметров;

  • - отображение текущих значений даты и времени.

  • 8.4.2 Проверка функционирования ИУС.

  • 8.4.2.1 На АРМ оператора проверяют наличие экранных форм согласно РИЦ110.01-ИЭ.01 ОАО «ЕВРАЗ ЗСМК». Кислородный цех №1. Автоматизация инфраструктурных объектов проекта "Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи". Подсистема "Контроль транспортировки азота". Руководство пользователя, РИЦ110.01-ИЭ.02 ОАО «ЕВРАЗ ЗСМК». Доменный цех. Автоматизация инфраструктурных объектов проекта "Строительство установки по приготовлению и вдуванию пылеугольного топлива в доменные печи". Подсистема "Контроль транспортировки азота". Инструкция по эксплуатации для обслуживающего персонала.

  • 8.4.2.2  На экранных формах проверяют отображение текущих значений технологических параметров и информации о ходе технологического процесса, текущих значений даты и времени. Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений и синхронизации времени. СОЕВ ИУС включает в состав: контроллер программируемый SIMATIC S7-300, АРМ оператора, сервер связи синхронизирующий время с корпоративным сервером времени АО "ЕВРАЗ ЗСМК". Сервер времени осуществляет прием точного времени через интернет с использованием протокола NTP от тайм-серверов 2 уровня (Straturm 2). Сервер и АРМ оператора один раз в 15 минут считывают точное время и осуществляют синхронизацию времени, программируемый контроллер осуществляют синхронизацию времени один раз в 10 минут.

Результат проверки положительный, если по всем ИК (перечень ИК приведен в приложении А) на технологических экранах отображаются текущие значения даты и времени, значения технологических параметров в установленных единицах измерений и результаты измерений находятся в заданных диапазонах.

8.5 Проверка идентификационных данных ПО
  • 8.5.1 Проверку идентификационных данных ПО ИУС проводят в процессе штатного функционирования. Прикладное ПО ИУС включает в свой состав программное обеспечение, функционирующее на панели оператора и в контроллерах.

  • 8.5.2 Идентификационные данные метрологически значимой части Г1О ИУС -контрольные суммы файлов конфигурации проектов PLC и станций визуализации.

  • 8.5.3 Определение значений контрольных сумм для файлов метрологически значимой части ПО проводится с помощью программатора с предустановленной утилитой HashCalc (допускается использование другой сторонней утилиты, реализующей расчет контрольной суммы по алгоритму MD5).

Определение значений контрольных сумм проводится следующим образом:

  • - запустить Hashcalc.exe;

  • - в выпадающем списке «Data Format» необходимо выбрать «File»;

  • - в текстовом поле «Data» указать путь до файла конфигурации проекта PLC;

  • - флажок «MD5» установить в положение включен;

  • - нажать кнопку «Calculate» и сравнить полученные данные с указанными в таблице 2 в соответствии с рисунком 1.

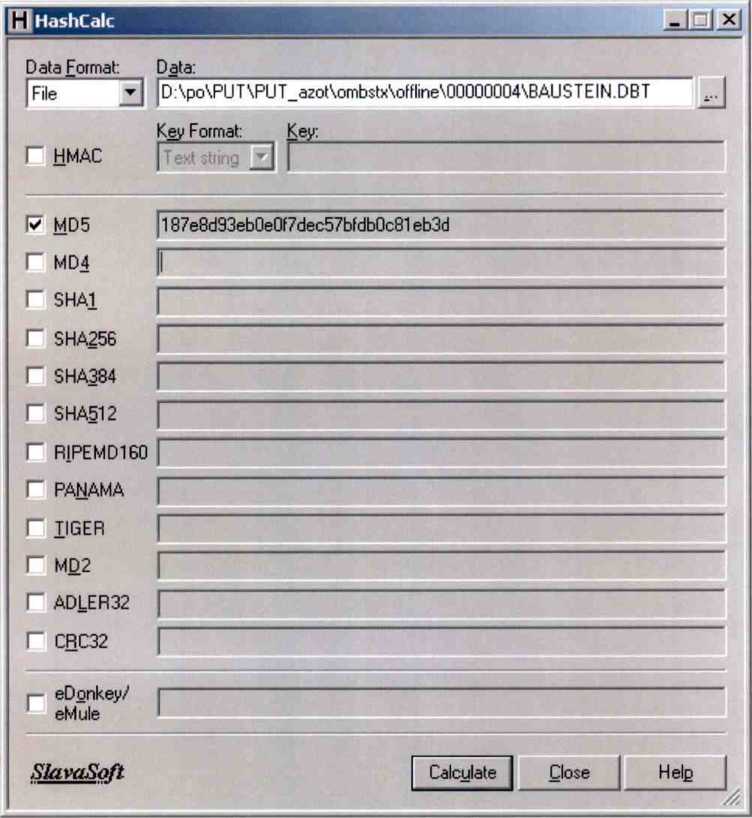

Рисунок 1 - Расчет контрольной суммы MD5 файла конфигурации проекта PLC

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Проект контроллера PLC: «PUT azot»

Проект WinCC подсистемы визуализации: «KCl_Azot»

Номер версии

(идентификационный номер ПО)

-

Цифровой идентификатор ПО

Для файла конфигурации проекта «КС1 Azot»: \PUT_azot\ombstx\offline\00000004\BAUSTEIN.DBT

187e8d93eb0e0f7dec57bfdb0c81eb3d

Для файла конфигурации проекта «PUT azot»: \КС l_Azot\ КС lAzot.mcp

6d20c409dd7a43c0d00251ac629be6c4

Алгоритм вычисления цифрового идентификатора ПО

MD5

  • - в текстовом поле «Data» указать путь до файла конфигурации проекта WinCC станции визуализации;

  • - нажать кнопку «Calculate» в соответствии с рисунком 2 и сравнить полученные данные с указанными в таблице 2.

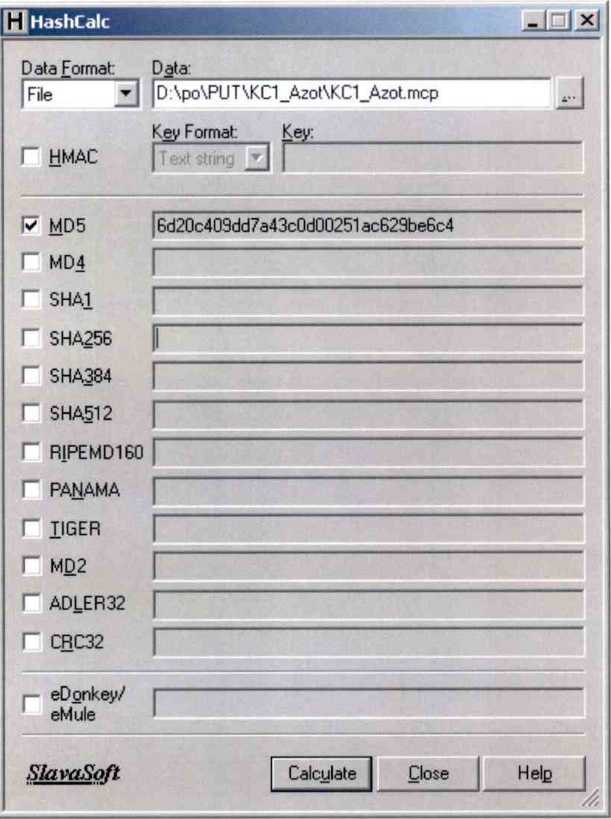

Рисунок 2 - расчет контрольной суммы MD5 файла конфигурации станции визуализации

  • 8.5.4 Результат проверки положительный, если контрольные суммы файлов конфигурации проектов совпадают с приведенными в описании типа на ИУС.

8.6 Проверка защиты ПО от несанкционированного доступа
  • 8.6.1 Проверку защиты метрологически значимой части ПО ИУС и данных от несанкционированного доступа проводят на физическом и программном уровнях.

  • 8.6.2 На физическом уровне проверяют наличие замков на дверях шкафов и помещений, в которых установлены измерительные преобразователи, а так же срабатывание сигнализации при несанкционированном открывании дверей.

Результат проверки положительный, если на дверях шкафов и помещений, в которых установлены измерительные преобразователи имеются замки и срабатывает сигнализация при несанкционированном открывании дверей.

  • 8.6.3 На программном уровне проверку защиты метрологически значимой части ПО и данных от несанкционированного доступа проводят следующим образом:

проверяют наличие средств защиты (обнаружение и фиксацию событий в журнале сообщений);

  • - проверяют корректность реализации управления доступом пользователя к ПО и данным при вводе неправильных идентификационных данных пользователя (при вводе неверного пароля должно появиться окно с сообщением);

  • - проверяют соответствие полномочий пользователей, имеющих различные права доступа;

  • - проверяют возможность получения доступа без авторизации пользователя.

Результат проверки положительный, если осуществляется авторизованный доступ к выполнению функций ПО АРМ оператора.

8.7. Определение погрешности измерений и синхронизации времени

Мониторы АРМ оператора переводятся в режим индикации времени. К АРМ оператора подключают радиочасы МИР РЧ-02. В соответствии с руководством пользователя на радиочасы определяют отличие показаний.

ИУС считается прошедшей проверку, если:

  • - отличие показаний панелей оператора и контроллера от значения астрономического времени не превышает ± 10 с (привязка к Государственной шкале единого времени);

  • - расхождение текущего времени панелей оператора с показаниями контроллера не превышает ± 5 с.

8.8. Проверка метрологических характеристик измерительных каналов ИУС
  • 8.8.1 Метрологические характеристики (MX) ИК ИУС определяют расчетноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик компонентов ИУС (измерительных преобразователей, модулей аналогового ввода контроллера) выполняют в соответствии с утвержденной методикой поверки на каждый тип средств измерений. MX измерительных каналов рассчитывают по MX компонентов ИУС в соответствии с методикой, приведенной в разделе 8.8.4 настоящей МП. Допускается не проводить расчет погрешности ИК ИУС при условии, что подтверждены MX компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей МП.

  • 8.8.2 Проверка метрологических характеристик компонентов ИК ИУС

  • 8.8.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) СИ при наличии на них действующих свидетельств о поверке.

  • 8.8.2.2 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А. 1 приложения А настоящей МП.

  • 8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС:

  • - погрешности компонентов ИУС относятся к инструментальным погрешностям;

  • - факторы, определяющие погрешность - независимы;

  • - погрешности компонентов ИУС - не коррелированны между собой;

  • - законы распределения погрешностей компонентов ИУС - равномерные.

  • 8.8.4 Методика расчета метрологических характеристик ИК ИУС

Для ИК, в которых ИП являются преобразователи температуры и влажности погрешность нормируется в абсолютной форме. Для ИК, в которых ИП являются преобразователи давления и газоанализаторы погрешность нормируют в приведенной форме. Для ИК, в которых ИП являются расходомеры погрешность нормируют в приведенной форме.

Определение основной погрешности измерительного канала ИУС

  • 1) Границы основной абсолютной погрешности ИК температуры дЖос„,°С, определяют исходя из состава ИК ИУС по формуле (1)

^ж«„Лпип+Лвп+Лк+Ллс,                            (1)

где Дпип - абсолютная погрешность первичных измерительных преобразователей, °C; двп - абсолютная погрешность вторичного преобразователя, °C (при наличии); дк - абсолютная погрешность контроллера, °C;

длс- абсолютная погрешность линий связи, °C.

Примечание - Погрешность дс определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (далее - ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet. Передача данных по каналам связи Ethernet имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

Для расчета погрешности ИК по формуле (1) погрешность компонента ИК ИУС переводят в абсолютную форму А, ед. ФВ, для случая ее представления в приведенной форме по формуле (2)

^ = уХв~Хн                             (2)

  • 1 100

  • 2) Границы основной приведенной погрешности ИК давления уик осн, %, определяют следующим образом:

а) переводят погрешность компонентов ИК в относительную форму 8 , %, для случая ее представления в абсолютной или приведенной формах по формуле (3);

3 = -^-l00=r-X‘~Xll ,                       (3)

Л ном              ном

где А - пределы допускаемой абсолютной погрешности компонента ИК ИС;

у - пределы допускаемой приведенной погрешности, нормированной для разности пределов измерений компонента ИК ИУС;

Хв, Хн - верхний и нижний пределы измерений компонента ИК ИУС (в тех же единицах, что и Хном);

Примечание - Если приведенная погрешность у нормирована для верхнего предела измерений, то Хн = 0.

Хтои - номинальное значение измеряемого параметра ФВ, для которого рассчитывается погрешность измерений.

б) границы основной относительной погрешности ИК 8ИК осн, % определяют (в соответствии с РМГ 62), исходя из состава ИК ИУС по формуле (4);

SHK_och - К ‘ Л/ 5ПИП + 5ВП + $ПЛК + SL + SJIC ’                   (4)

где K= 1,2;

8ПИП ~ относительная погрешность первичного преобразователя, %;

8ВП - относительная погрешность вторичного преобразователя, % (при наличии);

5ПЛК - относительная погрешность ПЛК, %;

8аяг - относительная погрешность алгоритма, % (при наличии);

8ЛС - относительная погрешность линии связи, % лс = о)-

Примечание - Погрешность 5ЛС, определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи (ЛС) построены из кабелей контрольных и/или кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление контроллера велико, поэтому потери в ЛС пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Погрешность линий связи во всех ИК принимаем равной нулю.

в) В соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках , соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений и выбирают максимальное

значение (i=l,..., 5)

г) для модулей аналогового ввода ПЛК, погрешность которых нормирована в приведенной форме, необходимо определить значение тока, соответствующего номинальному

у

значению       . Расчет значения тока IUOMi, мА, соответствующего номинальному

X

значению ном ФВ, проводят по формуле (5)

п . у

т __ сигнала х ноли

1 ноли                           9

^ФВ

где ОСигнала - разница между верхним и нижним пределами диапазона входного сигнала, мА;

X

нож - номинальное значение ФВ, в единицах измерений ФВ;

D<t>/j - разница между верхним и нижним пределами диапазона измерений ФВ, в единицах измерений ФВ. Числовые значения ФВ приведены в таблице А.1 приложения А настоящей МП.

Примечание - Если диапазон сигнала равен (4-20) мА, то к вычисленному по формуле (3) значению IH0Mi необходимо прибавить 4 мА

д) переводят значения погрешности ИК, соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (6)

(6)

Из пяти полученных выбирают максимальное значение и приписывают погрешности ИК.

  • 3) Границы основной приведенной погрешности ИК расхода уик осн, % определяют в соответствии с РМГ 62.

Примечание - Относительная погрешность алгоритма является существенной только для ИК расхода, определяемого методом переменного перепада давления.

Для расчета погрешности ИК по формуле (4) погрешность компонента ИК ИУС переводят в относительную форму 8 , %, для случая ее представления в абсолютной или приведенной формах по формуле (3)

В соответствии с ГОСТ 8.508 относительную погрешность вычисляют в точках Х11()Л11, соответствующих 5. 25. 50. 75 и 95 % от диапазона измерений и выбирают максимальное значение (i=l.....5):

Переводят значения погрешности НК. соответствующие пяти точкам диапазона, из относительной формы в приведенную по формуле (6)

Из пяти полученных выбирают максимальное значение и приписывают погрешности

ИК.

  • 9 Оформление результатов поверки

  • 9.1. Результаты поверки оформляют протоколом по форме, приведенной в приложении настоящей МП.

  • 9.2. При положительных результатах поверки ИУС (первичной и периодической) оформляют свидетельство о поверке по форме приложения 1 приказа Минпромторга России от 02.07.2015 № 1815. Знак поверки наносится па свидетельство о поверке ИУС в виде оттиска поверительного клейма. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к Свидетельству о поверке.

Примечание - Каждая страница Приложения к Свидетельству о поверке должна быть заверена подписью поверителя и оттиском поверительного клейма.

  • 9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС и в новом приложении прописывают новый состав и метрологические характеристики измерительных каналов ИУС. согласно ГОСТ ИСО/МЭК 17025. без изменения даты очередной поверки. Новое свидетельство о поверке должно содержать ссылку на оригинал, который оно заменяет.

  • 9.4  Отрицательные результаты поверки оформляются в соответствии с приложением 2 приказа Минпромторга России от 02.07.2015 № 1815. Измерительные каналы ИУС. прошедшие поверку с отрицательным результатом, не допускаются к использованию.

Начальник отдела элекзрических радио-технических средств измерений ФБУ «КЦСМ» НФ

И. 'Гестов

А. Е. Репин

Разработал

Инженер по метрологии отдела электро-радиотехнических средств измерений ФБУ «КЦСМ» НФ

Приложение А

(обязательное) Метрологические характеристики измерительных каналов ИУС

Таблица А.1- Метрологические характеристики измерительных каналов ИУС

№ ик

Наименование ИК ИУС

Диапазон измерений физической величины, ед. измерений

Параметры нормального (технологического) режима

СИ, входящие в состав ИК ИУС

Основная погрешность ИК

Наименование, тип СИ, зав. №

№ в Гос. реестре СИ

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

фактическая

Пределы допускаемой погрешности

1

2

3

4

5

6

7

8

9

10

1

Давление азота

от 0 до 2,1

МПа

от 0 до 2,1

МПа

Преобразователь давления измерительный EJA, мод. EJA 530 зав. № 643916

14495-09

у=±0,25 %

у=±0,01 %/10 °C

у=±0,6 %

Модуль 6ES7 331-7KF02-

ОАВО № C-CDTT5753

15772-11

у=±0,5 %

у=±0,7 %

2

Расход азота

от 0 до

20000 м3

от 0 до

20000 м3

Расходомер-счетчик вихревой        объемный

YEWFLO DY зав. № 801649

17675-09

5=±1,0 %

-

у=±1,2 %

Модуль 6ES7 331-7KF02-

ОАВО № C-CDTT5753

15772-11

у=±0,5 %

у=±0,7 %

3

Температура азота

от минус

50 до плюс

50 °C

от минус

50 до плюс

50 °C

Термопреобразователь     с

унифицированным выходным сигналом Метран-274 зав. № 2082905

21968-06

у=±0,25 %

у=±0,25 %/10 °C

Д=±0,8 °C

Модуль 6ES7 331-7KF02-

ОАВО № C-CDTT5753

15772-11

у=±0,5 %

у=±0,7 %

4

Влажность азота

от минус

100 до плюс 20 °C

(от 0 до 100 мкг/л)

от минус

100 до плюс 20 °C

(от 0 до

100 мкг/л)

Анализатор      влажности

Xentaur мод. XDT зав. № 1903

32122-13

Д=±2 °C

-

Д=±2,5 °C

Модуль 6ES7 331-7KF02-

ОАВО № C-CDTT5753

15772-11

у=±0,5 %

у=±0,7 %

таблицы А. 1

Содержание кислорода в азоте

от 0 до 100 %

от 0 до 100 %

Газоанализатор кислорода Teledyne серии 3000, мод. ЗОООМАзав. № 297956

38662-10

у=±5 %

у=±5 %/10 °C

Модуль 6ES7 331-7KF02-

ОАВО № C-CDTT5753

15772-11

у=+0,5 %

у=±0,7 %

у=±6 %

Примечания

  • 1 Л - абсолютная погрешность; 8 - относительная погрешность; у- приведенная погрешность к верхнему значению диапазона измерений;

  • 2 при замене измерительных компонентов на однотипные, собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью описания типа ИУС для Госреестра средств измерений;

  • 3 допускается применение измерительных преобразователей аналогичных типов, внесенных в Госреестр РФ с аналогичными техническими и метрологическими характеристиками.

Приложение Б

(обязательное)

Образец оформления протокола поверки

ПРОТОКОЛ ПОВЕРКИ

№____от«____»______20___г.

Средство измерений (СИ)____________________________________________________

наименование, тип

заводской номер (номера)_____________________________________________________

принадлежащее__________________________________________________________

наименование юридического (физического) лица

поверено в соответствии с________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:_______________________________________________________

наименование, заводской номер, разряд, класс или погрешность

при следующих значениях влияющих факторов:

- температура окружающего воздуха

°C;

- атмосферное давление

кПа.;

- относительная влажность

%;

- напряжение питания

В;

- частота

Гц.

Результаты операций поверки:

  • 1 Рассмотрение документации_____________________

  • 2 Внешний осмотр_______________________

  • 3 Проверка сопротивления защитного заземления______________

  • 4 Проверка условий эксплуатации компонентов ИУС_____________

  • 5 Опробование________________________

  • 6 Проверка идентификационных данных ПО_______________

  • 7 Проверка защиты ПО от несанкционированного доступа___________

  • 8 Определение погрешности синхронизации и измерений времени_________

  • 9 Проверка метрологических характеристик измерительных каналов ИУС

Результаты проверки метрологических характеристик измерительных каналов ИУС представлены в таблице по форме таблицы А. 1 приложения А настоящей МП.

Заключение СИ (не) соответствует метрологическим требованиям_________________

Поверитель

Приложение В

(справочное) Перечень ссылочных нормативных документов

ГОСТ 8.508-84 ГСИ. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля ГОСТ 18404.0-78 Кабели управления. Общие технические условия

ГОСТ 26411-85 Кабели контрольные. Общие технические условия

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров

РМГ 62-2003 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений

МИ 2439-97ГСИ. Метрологические характеристики измерительных систем.

Номенклатура. Принципы регламентации, определения и контроля

ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 8.417-2002 ГСИ. Единицы величин

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений.

Основные положения

РМГ 29-99 ГСИ. Метрология. Основные термины и определения

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения

РМГ 74-2004 ГСИ. Методы определения межповерочных и межкалибровочных интервалов средств измерений

МИ 2440-97 ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов

Р 50.2.077-2014 ГСОЕИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

МИ 3290-2010 ГСИ. Рекомендация по подготовке, оформлению и рассмотрению материалов испытаний средств измерений в целях утверждения типа

ГОСТ Р 8.736-2011 ГСИ Методы обработки результатов измерений. Основные

положения

Лист регистрации изменений

Номер измене

ния

Номер извещения об изменении

Номера листов

Всего листов (после изменения)

Дата изменения

ФИО

ответственного за внесение изменения

Подпись

измененных

замененных

новых

аннулированных

1

2

3

4

5

6

7

8

9

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
