Методика поверки «ГСИ. Аппаратура ПС ТДЦК.468139.004» (651-21-023 МП)

Методика поверки

Тип документа

ГСИ. Аппаратура ПС ТДЦК.468139.004

Наименование

651-21-023 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Первый заместитель генерального

директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Аппаратура ПС ТДЦК.468139.004

МЕТОДИКА ПОВЕРКИ

651-21-023 МП

р. п. Менделеево

2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика распространяется на аппаратуру ПС ТДЦК.468139.004 (далее -аппаратура), изготовленную АО «Конструкторское бюро навигационных систем», г. Москва, и устанавливает методы и средства ее первичной и периодической поверок.

Прослеживаемость результатов измерений при поверке по государственной поверочной схеме для координатно-временных измерений, утвержденной приказом Госстандарта № 2831 от 29 декабря 2018 г., обеспечена.

  • 1.2 Объем первичной и периодической поверок приведен в таблице 1.

  • 1.3 Интервал между поверками - один год.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 При проведении поверки выполнить операции, указанные в таблице 1.

Таблица 1 - Операции проведения поверки

Наименование операции поверки

Номер раздела методики поверки

Проведение операций при:

первичной поверке

периодической поверке

1 Внешний осмотр средства измерений

7

да

да

2 Подготовка к поверке и опробование средства измерений

8

да

да

3 Проверка программного обеспечения (далее -ПО) средства измерений

9

да

да

4 Определение метрологических характеристик средств измерений

10

4.1 Определение абсолютной погрешности измерений длины базиса в режимах «Статика» и «Быстрая статика» (при доверительной вероятности 0,997)

10.1

да

да

4.2 Определение абсолютной погрешности измерений длины базиса в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» (при доверительной вероятности 0,997)

10.2

да

да

4.3 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «Автономный» (при доверительной вероятности 0,997)

10.3

да

да

4.4 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «дифференциальные кодовые измерения» (при доверительной вероятности 0,997)

10.4

да

да

4.5 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «Абсолютное высокоточное позиционирование в реальном времени (РРР)» (при доверительной вероятности 0,997)

10.5

да

да

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 2.3 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и аппаратура признается непригодной к применению.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться в климатических условиях, соответствующих рабочим условиям применения эталонов и поверяемой аппаратуры:

  • - температура окружающего воздуха от 15 до 25 °C в лабораторных условиях;

  • - температура окружающего воздуха от минус 40 до плюс 60°С в полевых условиях;

  • - атмосферное давление от 90 до 100 кПа;

  • - относительная влажность окружающего воздуха до 80 %.

  • 3.2 Перед проведением поверки выполнить следующие подготовительные работы:

  • - проверить комплектность аппаратуры, в соответствии с формуляром;

  • - проверить наличие действующих свидетельств о поверке средств измерений;

  • - аппаратура и средства поверки должны быть выдержаны при нормальных условиях не менее 1 ч.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, аттестованные в качестве поверителей в области геодезических средств измерений и изучившие настоящую методику, документацию на аппаратуру и эксплуатационную документацию на используемые средства поверки.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 Для поверки применять средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

Номер

пунктов методики

поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

10.1, 10.2

Рабочий эталон 3-го разряда - эталонные базисы и эталонные пространственные полигоны в диапазоне длин до 4000 км в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной Приказом Госстандарта от 29.12.2018 № 2831, предел допускаемой абсолютной погрешности эталонных базисов и эталонных пространственных полигонов А от 1,5 до 300 мм

10.1,10.2

Линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде

10.1,10.2

Рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде

10.1,10.2

Термогигрометры ИВА-6Н-КП-Д, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °C; регистрационный номер № 46434-11 в Федеральном информационном фонде

10.3, 10.4,

10.5

Рабочий эталон единиц координат местоположения 1 разряда согласно государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом Госстандарта №2831 от 29 декабря 2018 г., предел допускаемой погрешности хранения абсолютных координат 0,02 м, предел допускаемой погрешности измерения приращения координат в системах координат (0,003 + 0,5-10-3-L) м, предел допускаемой погрешности воспроизведения безза-просной дальности по фазе дальномерного кода 0,05 м, предел допускаемой погрешности воспроизведения скорости изменения беззапросной дальности 0,01 м/с

  • 5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.

  • 5.3 Применяемые при поверке средства измерений должны быть исправны, поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма на аппаратуре или в технической документации.

6 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать:

  • - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

  • - правила по технике безопасности, действующие на месте поверки;

  • - ГОСТ 12.2.007.0-75 «ССТБ. Изделия электротехнические. Общие требования безопасности».

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре аппаратуры установить:

  • - комплектность аппаратуры и наличие маркировки (заводской номер, тип) путём сличения с ЭД на аппаратуру, наличие поясняющих надписей;

  • - исправность переключателей, работу подсветок, исправность разъемов и внешних соединительных кабелей;

  • - качество гальванических и лакокрасочных покрытий;

  • - наличие и исправность съёмных накопителей измерительной информации или управляющего ПЭВМ (в соответствии с ЭД);

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики.

Если перечисленные требования не выполняются, аппаратуру признают негодной к применению, дальнейшие операции поверки не производят.

  • 7.2 Результаты поверки считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1. В противном случае аппаратура бракуется, дальнейшие операции поверки не производят.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 При опробовании установить соответствие аппаратуры следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность аппаратуры с использованием всех функциональных режимах;

Если перечисленные требования не выполняются, аппаратуру признают негодной к применению, дальнейшие операции поверки не производят.

  • 8.2 Результаты поверки считать положительными, если результаты опробования и проверки работоспособности удовлетворяют п. 8.1.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Идентификационное наименование и идентификационный номер ПО получить при подключении аппаратуры к персональному компьютеру средствами ОС «Windows», основное меню/свойства файла.

Результаты поверки считать положительными, если идентификационные данные (признаки) метрологически значимой части ПО соответствуют приведенным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Наименование ПО

«Комплект         программного

обеспечения ГЕО»

Идентификационное наименование ПО

geo 4 krca.swu

Номер версии (идентификационный номер) ПО

Не ниже 4.38.00

Цифровой идентификатор ПО (контрольная сумма)

726bacl632flc75cbee9cc5e3352d6e8

Алгоритм вычисления цифрового идентификатора ПО

MD5

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

10.1 Определение абсолютной погрешности измерений длины базиса в режимах «Статика» и «Быстрая статика» (при доверительной вероятности 0,997)
  • 10.1.1 Для определения абсолютной погрешности измерений длины базиса в этих режимах следует выбрать пять базисных линий протяженностью 75±10% м, 950±10% м, 10000±10% м, 35000±10% м и 95000±10% м, входящих в состав эталонного базиса или эталонного пространственного полигона (далее - эталон), аттестованного в качестве рабочего эталона 3-го разряда.

  • 10.1.2 Установить поверяемую аппаратуру на пункты, расположенные на концах базисной линии, произвести измерения в режимах «Статика» и «Быстрая статика» в соответствии с руководством по эксплуатации (далее - РЭ). Повторить измерения, указанные в данном пункте не менее 10 раз.

Используя USB-кабель произвести передачу результатов полученных измерений в персональный компьютер, на котором установлено ПО, с помощью данного ПО произвести постобработку результатов выполненных измерений, используя сигналы всех ГНСС, и получить координаты пунктов, определяющих базисные линии.

  • 10.1.3 Вычислить приращения координат между пунктами по формулам (1):

&Bu3Mjt = Baji — Bbji,

^Ьизмл = Lajt - Lbji,                         (1)

kHu3Mjt = Haji ~ Hbj[,

где Bji, Lji, Hji - значения координат пункта, полученные в j-ый прием измерений;

aj,bj,номера пунктов в j-ый прием измерений;

j - номер приема измерения;

i - номер базисной линии;

АВ; AL; АН - приращения координат между пунктами в плане и по высоте.

Перевести значения приращения координат в плане (широты и долготы) из угловых секунд в метры по формулам (2):

- для широты:

/ "7Г

а-(1-е2)

- для долготы:

V(l-e2-sin2BHCT)3

(2)

ат / \  ^изм;'71

lg0 где а — большая полуось эллипсоида, м; е - первый эксцентриситет эллипсоида;

■(l-e2)-cosB3T l-e2-sin2BHCT)3?

Вист - широта пункта эталонного геодезического стенда, градус.

  • 10.1.4 Определить по полученным данным расстояние, полученное по i-ой линии с помощью поверяемой аппаратуры в j-ом приеме измерений между пункта в плане по формуле (3):

5изму1- = ^(лВизм^(м)) + (/1£изм;-£(м))2

и по высоте ДНИЗМji по формуле (1).

  • 10.1.5 Определить систематическую составляющую погрешности измерения длины базиса в плане по формулам (4) и (5):

Д5ц = 5изм;7 — 5исТр           (4)

,                 (5)

где Su3Mji - измеренная длина базиса; Sucmi - действительное значение длины базиса; j - номер измерения; N - количество измерений.

Определить систематическую составляющую погрешности измерения длины базиса по высоте по формулам (6) и (7):

LHji = Яизм;7Hhcti,     (6)

dHt=±* S?=1 ДНу( ,      (7)

где Яизмд - измеренная высота; Нист^ - действительное значение высоты; j - номер измерения; N - количество измерений.

Определить среднее квадратическое отклонение (далее - СКО) случайной составляющей погрешности измерения длины базиса в плане по формуле (8):

Ъ = у/—----

Определить СКО случайной составляющей погрешности измерения длины базиса по высоте по формуле (9):

<Тн‘ \

(9)

Определить максимальную абсолютную погрешность (при доверительной вероятности 0,997) измерений длины базиса в плане по формуле (10):

nSi = ±(1^1 + 30-5,)      ,

и по высоте по формуле (11):

ПЯ[ = ±(|<(Я(| + ЗаН() ,

  • 10.1.6 Результаты поверки считать положительными, если значения абсолютной погрешности измерений длин базиса в режимах «Статика» и «Быстрая статика» (при доверительной вероятности 0,997) в диапазоне длин базиса от 0,07 до 100 км находятся в границах ±3-(5,0+0,5-10’6-D) мм в плане и ±3 (10,0+0,5-10’6 D) мм по высоте, где D - измеренная длина базиса в миллиметрах.

  • 10.2 Определение абсолютной погрешности измерений длины базиса в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» (при доверительной вероятности 0,997)

    • 10.2.1 Для определения абсолютной погрешности измерений длины базиса в режиме «Кинематика с постобработкой» выбрать десять пунктов из состава эталона с известными координатами и их взаимного планового и высотного положения дополнительно к центральному пункту эталона.

Установить на центральном пункте эталона базовую станцию из состава эталона и ввести в ее память точные координаты точки установки антенны.

Поверяемую аппаратуру поочередно устанавливать на выбранных пунктах эталона. Произвести на них совместные измерения в режиме «Кинематика с постобработкой», используя сигналы ГЛОНАСС/GPS/GALILEO/BEIDOU/SBAS, выбрав время инициализации и время наблюдений в соответствии с РЭ.

Используя USB-кабель, произвести передачу полученных результатов измерений на персональный компьютер (ПК), на котором установлено ПО, с помощью данного ПО произвести обработку выполненных результатов измерений, используя сигналы всех ГНСС и получить координаты пунктов.

Вычислить приращения координат между пунктами по формуле (1).

Перевести значения приращения координат в плане (широты и долготы) из угловых секунд в метры по формулам (2):

Определить по полученным данным расстояние, полученное по i-ой линии с помощью поверяемой аппаратуры в j-ом приеме измерений между пункта в плане по формуле (3)и по высоте AHH3M.ji по формуле (1).

Определить систематическую составляющую погрешности измерения длины базиса в плане по формулам (4) и (5).

Определить систематическую составляющую погрешности измерения длины базиса по высоте по формулам (6) и (7).

Определить СКО случайной составляющей погрешности измерения длины базиса в плане по формуле (8).

Определить СКО случайной составляющей погрешности измерения длины базиса по высоте по формуле (9).

Определить максимальную абсолютную погрешность (при доверительной вероятности 0,997) измерений длины базиса в плане по формуле (10) и по высоте по формуле (11).

  • 10.2.2 Для определения абсолютной погрешности измерений длины базиса в режиме «Кинематика в режиме реального времени (RTK)» следует выбрать десять пунктов из состава эталона с известными координатами и их взаимного планового и высотного положения дополнительно к центральному пункту эталона.

Установить на центральном пункте эталона базовую станцию из состава эталона и ввести в ее память точные координаты точки установки антенны (с поправкой за высоту).

Поверяемую аппаратуру поочередно устанавливать на выбранных пунктах эталона. Произвести на них измерения в режиме «RTK», используя сигналы ГЛОНАСС/GPS/ GALILEO/BEIDOU/SBAS, выбрав время инициализации и время наблюдений в соответствии сРЭ.

Сравнить координаты пунктов, измеренные поверяемой аппаратурой, с их действительными значениями. Вычислить абсолютную погрешность измерений длины базиса в плане и по высоте по формулам (1) - (11).

  • 10.2.3 Результаты поверки считать положительными, если значения абсолютной погрешности измерений длины базиса в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» (при доверительной вероятности 0,997) в диапазоне длин базиса от 0,07 до 100 км находятся в границах ±3*(8,0 + 0,5-10’6-D) мм в плане и ±3-(15,0 + 0,5- 10'6-D) мм по высоте, где D-измеренная длина базиса в мм.

10.3 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «Автономный» (при доверительной вероятности 0,997)

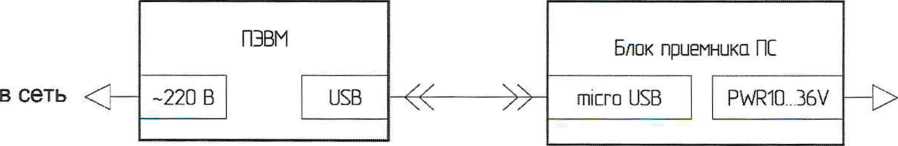

  • 10.3.1 Собрать схему измерений в соответствии с рисунком 1, установив блок приемника аппаратуры ПС ТДЦК.461513.183 (далее - БП) на одном из геодезических пунктов из состава рабочего эталона единиц координат местоположения 1 разряда.

в сеть

Рисунок 1 - схема подключения БП аппаратуры для определения абсолютной погрешности измерений координат в абсолютном режиме

  • 10.3.2 Включить ПЭВМ и БП аппаратуры согласно РЭ.

  • 10.3.3  Запустить на ПЭВМ браузер и в поисковой строке ввести IP-адрес -192.168.200.200 для перехода в Web-интерфейс БП аппаратуры.

  • 10.3.4 Пройти аутентификацию согласно РЭ.

  • 10.3.5 Перейти на страницу Web-интерфейса «Настройка режима работы» и выбрать в контейнере «Режимы определения местоположения» - «Автономный».

  • 10.3.6 Перейти на страницу Web-интерфейса «Накопления BINR2/NMEA» и включить режим накоплений.

  • 10.3.7 Выждать 2 ч.

  • 10.3.8 Выгрузить файл с результатами измерений БП аппаратуры с расширением «*.пте», находящийся по адресу ftp://192.168.200.200/data.

Примечание - Файл содержит координаты местоположения БП аппаратуры согласно протоколу NMEA 0183.

  • 10.3.9 Выбрать из полученного файла измерения, соответствующие режиму работы «Абсолютный» - шестой параметр в строках «$**GGA» должен быть равен 1.

  • 10.3.10 Пересчитать координаты геодезического пункта на фазовый центр БП аппаратуры, получив координаты опорной точки.

  • 10.3.11 Рассчитать абсолютную погрешность измерения широты по формуле (12):

А/3 — В—В

i i       ref ’

где Bi - широта, измеренная БП аппаратуры, градус;

Bref - широта опорной точки, градус.

  • 10.3.12 Рассчитать абсолютную погрешность измерения долготы по формуле (13):

где Ц -долгота, измеренная БП аппаратуры, градус;

Uef - долгота опорной точки, градус.

  • 10.3.13 Перевести полученные значения абсолютной погрешности измерения широты и долготы в метры по формулам (14) и (15) соответственно:

(I-*2)     :

антенны

(12)

(13)

а-

■>    . о _   \3

(14)

1 180

ге/

где ABj, AL -абсолютная погрешность измерения широты и долготы на i-ю эпоху, градус; а - большая полуось общеземного эллипсоида, м;

е - эксцентриситет общеземного эллипсоида.

  • 10.3.14 Рассчитать математическое ожидание абсолютной погрешности измерения широты по формуле (16) и долготы по формуле (17):

(16)

(17)

где N - количество измерений.

  • 10.3.15 Рассчитать СКО абсолютной погрешности измерения широты по формуле (18) и долготы по формуле (19):

£(ДД'-л^)2

(18)

2V-1

(19)

  • 10.3.16 Рассчитать максимальную абсолютную погрешность (при доверительной вероятности 0,997) измерения координат в плане по формуле (20):

П/ = ±^М2В + М2Ь + 3 • 7°"/ + crL2 j-                    (20)
  • 10.3.17 Рассчитать абсолютную погрешность измерения высоты по формуле (21):

(21)

где hi - высота, измеренная БП аппаратуры, м;

href - высота опорной точки, м.

  • 10.3.18 Рассчитать математическое ожидание абсолютной погрешности измерения высоты по формуле (22):

(22)

  • 10.3.19 Рассчитать СКО абсолютной погрешности измерения высоты по формуле (23):

А-1

  • 10.3.20 Рассчитать максимальную абсолютную погрешность (при доверительной вероятности 0,997) измерения высоты по формуле (24):

П*=±(|Л/А| + 3-СГА).                            (24)

  • 10.3.21 Результаты поверки считать положительными, если значения абсолютной погрешности определения координат в неподвижном состоянии в режиме «Автономный» (при доверительной вероятности 0,997) находятся в границах ±3,6 м в плане и ±6,0 м по высоте.

  • 10.4 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «дифференциальные кодовые измерения» (при доверительной вероятности 0,997)

    • 10.4.1 Собрать схему измерений в соответствии с рисунком 2.

      Имитатор сигналов

      -220 В

      RS-232

      Безэхойая камера

      Переизлучающая азтенна

      Рисунок 1 - Схема подключения БП аппаратуры для определения абсолютной погрешности измерений координат в дифференциальном кодовом режиме

      1

      1 L

      ПЭВМ

      //

      -220 В          USB

      Блок приемника ПС

      RS-232

      PWR10 36V

      micro USB

    • 10.4.2 Запустить имитатор сигналов из состава государственного рабочего эталона координат местоположения 1 разряда согласно РЭ.

    • 10.4.3 Выполнить операции п.п. 10.3.2-10.3.4.

    • 10.4.4 Перейти на страницу Web-интерфейса «Настройка режима работы» и выбрать в контейнере «Режимы определения местоположения» - «Дифференциальный».

    • 10.4.5 Перейти на страницу Web-интерфейса «Интерфейс ровера», выбрать поток данных от опорной станции «Последовательные порты» и сконфигурировать параметры порта в соответствии с сетевыми настройками имитатора сигналов для получения поправок по протоколу RTCM2.

    • 10.4.6 Запустить на имитаторе сценарий согласно таблице 4.

Таблица 4 - Параметры сценария

Наименование характеристики

Значение

Формируемые спутниковые навигационные сигналы

ГЛОНАСС в частотном диапазоне LI, L2 и GPS в частотном диапазоне L1 и L2

Количество HKAGPS/ГЛОНАСС

Текущая группировка

Продолжительность, ч

2

Дискретность записи, с

1

Параметры среды распространения навигационных сигналов

Тропосфера присутствует Ионосфера присутствует

Формируемые сигналы функциональных дополнений

Нет

Продолжение таблицы 4

Наименование характеристики

Значение

Модель движения

Объект в неподвижном положении с координатами местоположения:

  • - Широта 56°00'00" N

  • - Долгота 37°28’54,61763" Е

  • - Высота 0 м

Координаты   местоположения   базовой

станции

широта 56°00'00" N долгота 37°00'00" Е высота 0 м

Формируемые сообщения RTCM2

1, 3,15, 31

  • 10.4.7 Выполнить операции п.п. 10.3.6-10.3.8.

  • 10.4.8 Выбрать из полученного файла измерения, соответствующие режиму работы «Дифференциальные кодовые измерения» - значение в шестом поле строки «$**GGA» должно быть равно 2.

  • 10.4.9  Выполнить расчёты п.п. 10.3.11-10.3.20 для измерений, полученных БП аппаратуры в ходе исполнения сценария, и координат местоположения объекта, указанных в таблице 4.

  • 10.4.10 Результаты поверки считать положительными, если значения абсолютной погрешности определения координат в неподвижном состоянии в режиме «Дифференциальные кодовые измерения» (при доверительной вероятности 0,997) находятся в границах ±1,8 м в плане и ±2,7 м по высоте.

  • 10.5 Определение абсолютной погрешности определения координат в неподвижном состоянии в режиме «Абсолютное высокоточное позиционирование в реальном времени (РРР)» (при доверительной вероятности 0,997)

    • 10.5.1 Собрать схему измерений, приведенную на рисунке 3, установив БП аппаратуры на одном из геодезических пунктов из состава рабочего эталона единиц координат местоположения 1 разряда.

      NTRIP-костер

      Рисунок 2 - Схема измерений для определения абсолютной погрешности измерения координат в режиме РРР

      Блок приемника ПС

      micro USB

      PWR1D...36V

      ETH

      ■[> в сеть
    • 10.5.2 Выполнить операции п.п. 10.3.2-10.3.4.

    • 10.5.3 Перейти на страницу Web-интерфейса «Настройка режима работы» и выбрать в контейнере «Режимы определения местоположения» - «РРР».

    • 10.5.4 Перейти на страницу Web-интерфейса «Интерфейс ровера», выбрать поток данных от опорной станции «NTRIP» и сконфигурировать его параметры для получения поправок по протоколу RTCM3 доступного сервиса, например с параметрами, указанными в таблице 5.

Таблица 5 - Пример параметров точки доступа для получения поправок с опорной станции по

протоколу RTCM3

ПАРАМЕТР

ЗНАЧЕНИЕ

Сервис

IGS

NTRIP-кастер

products.igs-ip.net

Порт

80

Точка подключения

SSRA00CNE0

Логин

vrsware

Пароль

ntrip

  • 10.5.5 Выполнить операции п.п. 10.3.6-10.3.8.

  • 10.5.6 Выбрать из полученного файла измерения, соответствующие режиму работы «Абсолютное высокоточное позиционирование (РРР)» - значение в шестом поле строки «$**GGA» должно быть равно 3.

  • 10.5.7 Выполнить операции 10.3.10-10.3.20.

  • 10.5.8 Результаты поверки считать положительными, если значения абсолютной погрешности определения координат в неподвижном состоянии в режиме «Абсолютное высокоточное позиционирование в реальном времени (РРР)» (при доверительной вероятности 0,997) находятся в границах ±0,3 м в плане и ±0,4 м по высоте.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

11.1 Соответствие аппаратуры метрологическим требованиям подтверждается обработкой результатов измерений, полученных по методам, приведенных в п.п. 10.1-10.5.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки аппаратуры подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца аппаратуры или лица, представившего его на поверку, на аппаратуру наносится знак поверки, и (или) выдается свидетельство о поверке и (или) в формуляр аппаратуры вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

  • 12.2 Результаты поверки оформить в соответствии с приказом Минпромторга № 2510 от 31.07.2020.

    О.В. Денисенко

    И.С. Сильвестров

    А.В. Мазуркевич

Заместитель генерального директора-начальник НИО-8 ФГУП «ВНИИФТРИ»

Заместитель начальника НИО-8

ФГУП «ВНИИФТРИ»

Начальник отдела № 83

ФГУП «ВНИИФТРИ»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
