ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора ФБУ «РостесРгМосква» •А: ФБУ

Л,

А\ Моск,

А.Д. Меньшиков

» августа 2021 г.

Государственная система обеспечения единства измерений

СИСТЕМЫ ИЗМЕРИТЕЛЬНЫЕ АВТОМАТИЗИРОВАННЫЕ «КАСКАД»

Методика поверки

РТ-МП-479-441-2021 г. Москва

2021 г.

1 Общие положения

Настоящая методика распространяется на систему измерительную автоматизированную «Каскад» (далее - система), изготовленную Обществом с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»), г. Москва, и устанавливает порядок и объём её первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к государственным первичным эталонам:

  • - ГЭТ 1-2018. Государственный первичный эталон единиц времени, частоты и национальной шкалы времени;

  • - ГЭТ 26-2010. Государственный первичный эталон единицы мощности электромагнитных колебаний в волноводных и коаксиальных трактах в диапазоне частот от 0,03 до 37,50 ГГц;

  • - ГЭТ 193-2011. Государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц;

  • - ГЭТ 160-2006. Государственный первичный эталон единицы плотности потока энергии электромагнитного поля в диапазоне частот 0.3 - 178 ГГц;

  • - ГЭТ 45-2011. Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.

Для обеспечения реализации методики поверки при определении метрологических характеристик по пунктам 10.1 - 10.4 применяется метод прямых измерений.

2 Перечень операций поверки средства измерений

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность выполнения операции при поверке

первичной

периодической

1

2

3

4

Внешний осмотр средства измерений

п.7

да

да

Подготовка к поверке и опробование средства измерений

п.8

да

да

Проверка    идентификации    программного

обеспечения

п.9

да

да

Определение метрологических характеристик средства измерений

п.10

да

да

Продолжение таблицы 1

1

2

3

4

Анализатор спектра АСВЧ-10

п.10.1

- определение диапазона частот, динамического

п.10.1.1

да

да

диапазона измерений уровня сигналов и погрешности измерений уровня мощности синусоидального сигнала;

п.10.1.2

- определение диапазона перестройки полосы

да

да

пропускания измерительного фильтра ПЧ;

- определение уровня спектральной плотности

п.10.1.3

да

да

мощности собственного шума, приведённой к полосе пропускания 1 Гц;

- определение уровня спектральной плотности

п.10.1.4

да

да

мощности фазового шума

Генератор ВЧ-сигналов ГСВЧ-10

п.10.2

- определение диапазона частот, максимального

п.10.2.1

да

да

и минимального значения установки уровня мощности выходного сигнала, и погрешности установки уровня мощности выходного сигнала;

- определение уровня спектральной плотности

мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц

п.10.2.2

да

да

Антенна логопериодическая ЛПА-2000

п.10.3

- определение диапазона рабочих частот;

п.10.3.1

да

да

- определение коэффициента калибровки;

п.10.3.2

да

да

- определение пределов допускаемой

п.10.3.3

да

да

абсолютной погрешности коэффициента калибровки

Антенна измерительная рупорная широкополосная П6-223

п.10.4

- определение диапазона рабочих частот;

п.10.4.1

да

да

- определение коэффициента усиления;

п.10.4.2

да

да

- определение пределов допускаемой

п.10.4.3

да

да

абсолютной погрешности коэффициента усиления

3 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться нормальные условия, установленные в ГОСТ 8.395-80 «Государственная система обеспечения единства измерений. Нормальные условия измерений при поверке. Общие требования»:

  • - температура окружающей среды, °C             от +15 до +25

  • - относительная влажность воздуха, %             от 30 до 80

4 Требования к специалистам, осуществляющим поверку

К проведению поверки системы допускаются специалисты имеющие:

  • - высшее образование или дополнительное профессиональное образование по специальности и (или) направлению подготовки, соответствующему области аккредитации;

  • - опыт работы по обеспечению единства измерений в области аккредитации, указанной в заявлении об аккредитации или в реестре аккредитованных лиц, не менее трех лет;

  • - освоившие работу с системой и применяемыми средствами поверки;

  • - изучившие настоящую методику.

5 Метрологические и технические требования к средствам поверки

При проведении поверки системы измерительной автоматизированной «Каскад» применяют средства поверки, указанные в таблице 2.

Вместо указанных в таблице средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

Применяемые средства поверки должны быть исправны и поверены.

Применяемые средства поверки утверждённого типа СИ в качестве эталонов единиц величин, должны быть исправны и поверены с присвоением соответствующего разряда, по требованию государственных поверочных схем.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование средства поверки

Требуемые характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

1

2

3

4

5

10.1.1

10.2.1

10.2.2

Приёмник измерительный

  • - диапазон рабочих частот от 100 кГц до 50 ГГц

  • - диапазон входных сигналов от минус 140 до 0 дБм и от 0 до 20 дБм

Измерений отношений уровня входного синусоидального сигнала, дБ

±(0,01 + 0,005 на 10 дБ шага)

Приёмник измерительный R&S FSMR50

10.4.2

Анализатор электрических цепей

диапазон рабочих частот от 10 МГц до 50 ГГц КСВН: от 1,05 до 10

5КСВН<±5%

Анализатор электрических цепей векторный ZVA50

Продолжение таблицы 2

1

2

3

4

5

10.1.2

10.1.4

Генератор сигналов

  • - диапазон частот от 9 кГц до 20 ГГц;

  • - диапазон установки уровня выходного сигнала от минус 130 до плюс 30 дБ

+110-6

±0,7 дБ

Генератор сигналов N5183А опция 520

10.2.2

Аттенюатор

  • - диапазон частот от 0 Гц до 40 ГГц

  • - диапазон установки ослабления от 0 до 75 дБ

±(0,03... 0,06) дБ

Аттенюатор ступенчатый R&S RSC

  • 10.3.1

  • 10.3.2

Установка для поверки антенн

Динамический   диапазон

измеряемой напряжённости электрического поля не менее ЮдБ

Установка образцовая П1-5

  • 10.4.1

  • 10.4.2

Антенна

диапазон рабочих частот от 1 до 18 ГГц;

Пределы допускаемой относительной погрешности передачи эффективной площади антенн ±9%

Антенна измерительная

П6-59

  • 10.4.1

  • 10.4.2

Антенна

диапазон рабочих частот от 1 до 18 ГГц;

Пределы допускаемой относительной погрешности передачи эффективной площади антенн ±9%

Антенна измерительная П6-59

Термогигрометр

Диапазон измерений температуры от 0 до плюс 50 °C

Диапазон измерений относительной влажности от 10 до 90 %

Диапазон измерений атмосферного давления от 86 до 106 кПа

Пределы допускаемой абсолютной погрешности

± 0,3 °C Пределы допускаемой относительной погрешности ± 3,0 % Пределы допускаемой абсолютной погрешности ± 0,2 кПа

Лабораторный термогигрометр

ТНВ1

6 Требования (условия) по обеспечению безопасности проведения поверки

- При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности с Изменением №1».

  • - К проведению поверки допускаются специалисты, изучившие требования безопасности по ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия с Изменением №1» и ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования», имеющие 3 группу допуска по электробезопасности и прошедшие инструктаж по технике безопасности на рабочем месте.

  • - На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

7 Внешний осмотр средства измерений

При проведении внешнего осмотра установить соответствие систем следующим требованиям:

  • - внешний вид системы должен соответствовать рисунку, приведённому в описании типа на данное средство измерений;

  • - наличие маркировки, подтверждающей тип и серийный номер;

  • - наличие пломб от несанкционированного доступа, установленных в местах согласно описанию типа на данное средство измерений;

  • - наружная поверхность и органы управления не должны иметь следов механических повреждений, которые могут влиять на работу системы;

  • - комплектность системы должна соответствовать указанной в технической документации фирмы-изготовителя.

Результаты выполнения операции считать положительными, если выполняются вышеуказанные требования.

Установленный факт отсутствия пломб от несанкционированного доступа при периодической поверке не является критерием неисправности средства измерения и носит информативный характер для производителя средства измерений и сервисных центров, осуществляющих ремонт.

Факт отсутствия пломб от несанкционированного доступа при периодической поверке фиксируется в протоколе поверки в соответствующем разделе.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Подготовка к поверке

Порядок установки системы на рабочее место, включения, управления и дополнительная информация приведены в документе «Система измерительная автоматизированная «Каскад». Руководство по эксплуатации» МСШЕ.411734.005РЭ.

Убедиться в выполнении условий проведения поверки.

Выдержать систему в выключенном состоянии в условиях проведения поверки не менее двух часов, если она находился в отличных от них условиях.

Выдержать систему во включенном состоянии не менее 30 минут.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

  • 8.2 Опробование

Для опробования системы, необходимо выполнить следующие действия:

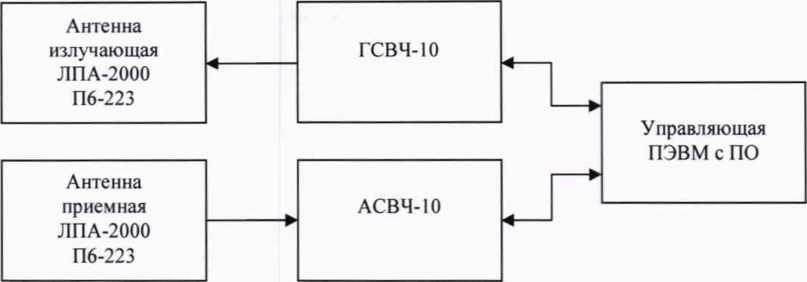

  • 8.2.1 Собрать систему в соответствии со схемой, приведённой на рисунке 1.

Рисунок 1 - Схема измерений

Перед каждым запуском ПО системы «Каскад» идентификационный ключ защиты от несанкционированного использования ПО необходимо подключить к USB-порту ПЭВМ.

В течение всего времени работы ПО этот электронный ключ должен быть подсоединен к ПЭВМ.

  • 8.2.2 После сборки системы необходимо включить все устройства и дождаться окончания процесса их самотестирования. Убедиться, что на блоках АСВЧ-10 и ГСВЧ-10 светится зелёный индикатор «Режим».

Результаты опробования считать удовлетворительными, если после включения и прохождения внутреннего теста не возникают сообщения об ошибках.

9 Проверка идентификации программного обеспечения
  • 9.1 Запустить программное обеспечение «Сигурд-Лайт» системы двукратным нажатием левой кнопки мыши на ярлыке программы на рабочем столе. После завершения загрузки программной оболочки выводится окно (рисунок 2).

  • 9.2 На стартовой панели ПО убедиться на основании информационных надписей, что подключены: РПУ - АСВЧ-10, Модуль ЦОС - АСВЧ-10, а версия ПО «Сигурд-Лайт» - 5.3.2.9

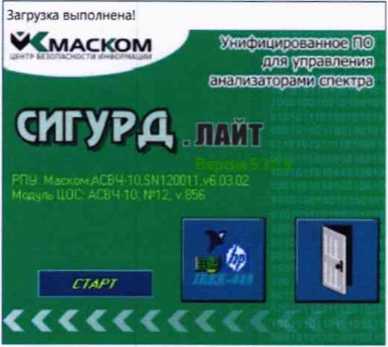

Рисунок 2 - Окно завершения загрузки программной оболочки «Сигурд-Лайт»

  • 9.3 На стартовой панели ПО «Сигурд-Лайт» нажать кнопку «СТАРТ».

  • 9.4 После автоматического запуска ПО «Каскад-Интерфейс», на основании информационных надписей, убедиться, что установлена версия ПО - 3.1.3.9, а на вкладке «Генератор ВЧ» присутствует подтверждение о том, что подключен ГСВЧ-10 (рисунок 3).

    (3.13.9;Каскад-Иитерфейс C\MASCOM\Kac<aa заданиям00 MHz -10 GHzJsi

    Задание Таблица Отчет

    Частот в списке 1

    Ч-та       lunec

    МГц      | дБ мкВ

    Поиск АЗП Измерение АЭЛ Генератор ВЧ Звук

    Выбрать | ГСВЧ-IOUJSB                      К.а<мброе».а частоты |

    Мастом. ГСВЧ-10. SN220082. v41113

    (10 МГц 10 ГГц)

    Рч^ое чпраслешн? генератором

    Уроеетк

    $ 27 дБм ................................

    Частота МГц (101.000

    р Синхротмо с анализатором Шаг частоты ВЧО. МГц

    X

    Диапазоны частот

    Г Пауза после иэмеретмя

    Г И змеретые модуляции

    Мощность дБ мВт

    Исследование | Горизонтальная поляризация, вь»гзочено

    Просмотр

    Г Звук ВКЛ

    Г ВЧ вкл

Рисунок 3 - Вкладка «Генератор ВЧ» ПО «Каскад-Интерфейс»

  • 9.5 Результаты опробования считать положительными, если:

  • - на ПК установлены ПО «Сигурд-Лайт» и ПО «Каскад-Интерфейс», все виртуальные кнопки (окна) функционируют;

  • - подключены РПУ - АСВЧ-10, Модуль ЦОС - АСВЧ-10, установлена версия ПО «Сигурд-Лайт» - 5.3.2.9;

  • - подключен ГСВЧ-10, установлена версия ПО «Каскад-Интерфейс» - 3.1.3.9.

Результат проверки считать удовлетворительными, если система выполняет перечисленные команды поверителя и номера версий ПО соответствуют номерам, указанным в описании типа на средство измерения.

10 Определение метрологических характеристик средства измерений

Определение метрологических и технических характеристик системы проводить после времени прогрева эталонов и испытательного оборудования не менее 30 минут.

10.1 Анализатор спектра АСВЧ-10
  • 10.1.1 Определение диапазона частот, динамического диапазона измерений уровня сигналов и погрешности измерений уровня мощности синусоидального сигнала.

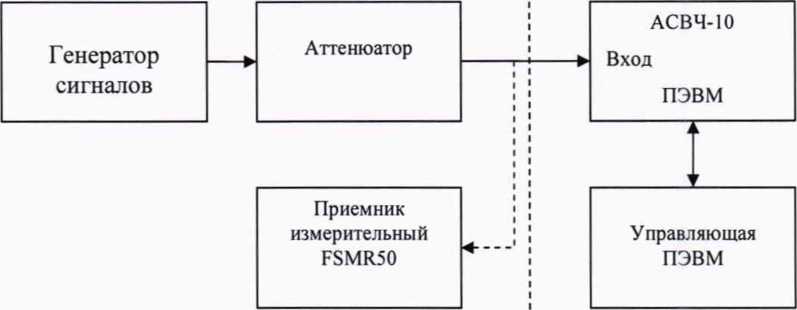

    • 10.1.1.1 Для выполнения поверки собрать стенд согласно рисунку 4.

      I    ”---------------  -     I

      Рисунок 4 - Схема стенда поверки

      I                                                                                                                       I

      Система «Каскад»

    • 10.1.1.2 Включить оборудование стенда, на управляющей ПЭВМ запустить ПО «Сигурд-Лайт» и открыть окно «Анализ сигналов».

    • 10.1.1.3 На генераторе сигналов установить частоту 100 МГц и уровень выходного сигнала

10 дБм (Рг), а значение ослабления аттенюатора установить 0 дБ.

Примечание - при проведении измерений для уровня выходного сигнала генератора равного 10 дБм, допускается аттенюатор не подключать.

  • 10.1.1.4 Убедиться, что сигнал обнаружен, и зафиксировать значение его уровня (иизм), установив в окне отображения спектра метку на измеряемой частоте 100 МГц.

Примечание - при фиксации уровня сигнала необходимо учитывать затухание соединительного кабеля «Генератор-ВЧ - АСВЧ-10» и погрешность установки уровня мощности выходного сигнала генератора путём контроля уровня мощности сигнала на входе АСВЧ-10 в измеряемых точках диапазона при помощи приёмника измерительного FSMR50.

  • 10.1.1.5 Аналогичным образом выполнить измерения уровня сигнала, последовательно установив на генераторе сигналов соответственно частоты измерения 1001 и 10000 МГц. Зафиксировать значение уровня сигнала на измеряемых частотах, установив в окне отображения спектра последовательно метку на измеряемой частоте 1001 и 10000 МГц.

  • 10.1.1.6 На генераторе сигналов установить нижнюю частоту диапазона измерения 100 МГц и уровень выходного сигнала минус 90 дБм (Рг), а значение ослабления аттенюатора установить 20 дБ.

  • 10.1.1.7 Убедиться, что сигнал обнаружен АСВЧ-10 и зафиксировать значение его уровня (иизм), установив в окне отображения спектра метку на измеряемой частоте 100 МГц.

  • 10.1.1.8 Установить на генераторе сигналов последовательно частоты измерения 1001 и 10000 МГц.

  • 10.1.1.9 Зафиксировать значение уровня сигнала на измеряемых частотах, установив в окне отображения спектра метку на измеряемой частоте 1001 и 10000 МГц

  • 10.1.1.10 Вычислить погрешность измерения уровня мощности синусоидального сигнала на всех частотах для уровней выходного сигнала генератора плюс 10 и минус 90 дБм по формуле 1:

= Uu3M - Pi—107, дБ                      (1)

Результаты поверки по данному пункту считать положительными, если диапазон частот измерений анализатора находится в пределах от 100 до 10000 МГц, динамический диапазон измерений уровня сигналов не менее 120 дБ и абсолютная погрешность измерения уровня мощности синусоидального сигнала АСВЧ-10 не более ±1 дБ.

  • 10.1.2 Определение диапазона перестройки полосы пропускания измерительного фильтра ПЧ.

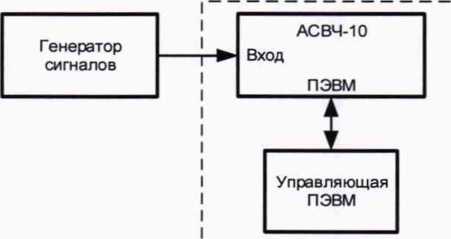

    • 10.1.2.1 Для определения диапазона перестройки полосы пропускания измерительного фильтра ПЧ, собрать стенд согласно рисунку 5.

    • 10.1.2.2 Включить оборудование стенда, на управляющей ПЭВМ загрузить ПО «Каскад-Интерфейс» и открыть окно «Измерение модуляции», установив галочку в поле «Измерение модуляции». В окне «Анализ сигналов» установить частоту 1000 МГц.

Система «Каскад»

Рисунок 5 - Схема стенда поверки

  • 10.1.2.3 В окне «Измерение модуляции»: из списка «Полоса фильтра» выбрать значение «1 Гц», из списка полоса анализа выбрать, например, «16,9 кГц».

  • 10.1.2.4 С выхода генератора сигналов подать сигнал с уровнем 0 дБм и частотой 1000 МГц, амплитудно-модулированный гармоническим сигналом частотой 1000 Гц, глубина модуляции 10%.

  • 10.1.2.5 В окне «Измерение модуляции» установить галочку «Измерение модуляции» и убедиться, что в области отображения спектра зафиксирован только один сигнал шириной 1 Гц.

  • 10.1.2.6 Повторить действия по пп. 10.1.2.3 - 10.1.2.5 выбирая последовательно из списка «Полоса фильтра» значения «2 Гц», «5 Гц» и «10 Гц», и убедиться, что в области отображения спектра зафиксирован только один сигнал шириной, соответственно, 2, 5 и 10 Гц.

  • 10.1.2.7 Результаты поверки по данному пункту считать положительными, если диапазон перестройки полосы пропускания измерительного фильтра ПЧ соответствует диапазону от 1 до 10 Гц.

  • 10.1.3 Определение уровня спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц.

    • 10.1.3.1 Для определения уровня спектральной плотности мощности собственного шума АСВЧ-10 собрать стенд согласно рисунку 6.

Система «Каскад»

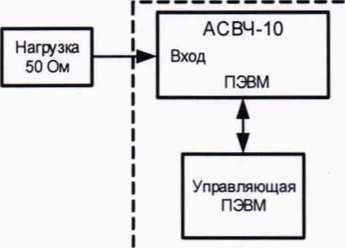

Рисунок 6 - Схема стенда поверки

  • 10.1.3.2 Включить оборудование стенда, на управляющей ПЭВМ загрузить ПО «Сигурд-Лайт», открыть окно «Анализ сигналов» (кнопка «Сигналы» на «Панели управления ВЧО-К») и установить

  • - «Спектр» - «Сред»;

  • - значение «RBW ЦОС» - например, 1,03 Гц.

  • - «Пост, врем.»-«нет»;

  • - «Окно БПФ» - вкл. (установить галочку);

  • - во вкладке «РПУ» установить «Ref» - «70 дБ».

  • 10.1.3.3 Выполнить измерение значений напряжения собственного шума на частотах 100, 300. 1000, 3000 и 10000 МГц.

  • 10.1.3.4 Вычислить значения спектральной плотности мощности собственного шума

S, дБ (мВт/Гц), по формуле 2:

S=Uin-104gRBW-107                    (2)

где Um - значение напряжения собственного шума на измеряемой частоте, дБ (1 мкВ);

ВВИ^-значение установленной полосы фильтра (RBW ЦОС), Гц.

  • 10.1.3.5 Результаты поверки по данному пункту считать положительными, если рассчитанные значения спектральной плотности мощности собственного шума АСВЧ-10 не превышает значения минус 154 дБ (1 мВт)

  • 10.1.4 Определение уровня спектральной плотности мощности фазового шума на частоте

100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц

  • 10.1.4.1 Для определения спектральной плотности мощности фазового шума АСВЧ-10 собрать стенд согласно рисунку 5.

  • 10.1.4.2 Включить оборудование стенда, на управляющей ПЭВМ загрузить ПО «Сигурд-Лайт» и открыть окно «Анализ сигналов» (кнопка «Сигналы» на «Панели управления ВЧО-К»).

  • 10.1.4.3 В окне «Анализ сигналов» установить:

  • - «Развертка» - «Ампл + Фаза»;

  • - «НЕПР» - вкл. (установлена галочка);

  • - «SSB 1 Гц»-вкл. (установлена галочка);

  • - «ФАПЧ» - «нет»;

  • - «Спектр модуляции» - вкл. (установлена галочка);

  • - «Усредн.» - вкл. (установлена галочка);

  • - «RBW РПУ» - «16,9 кГц»;

  • - «АРУ» - включить и после установления масштаба выключить;

  • - «F» - 100 МГц (частота установленная на генераторе частоты);

  • - во вкладке «РПУ» установить «Ref» -«110 дБ».

  • 10.1.4.4 С выхода генератора сигналов подать сигнал с частотой 100 МГц (Fn) и уровнем

3 дБм.

  • 10.1.4.5 Зафиксировать сигнал в окне «Анализ сигналов» (график «ФМ»).

  • 10.1.4.6 Определить на графике «ФМ» уровень фазового шума при отстройке от

Fn =100 МГц на 1 кГц.

  • 10.1.4.7 Результаты поверки по данному пункту считать положительными, если значение спектральной плотности мощности фазового шума АСВЧ-10 не превышают значений минус 120 дБн/Гц*.

* - здесь и далее дБн/Гц - дБ относительно уровня мощности колебания несущей частоты при измерении спектральной мощности фазовых шумов в полосе частот 1 Гц.

10.2 Генератор ВЧ-сигналов ГСВЧ-10
  • 10.2.1 Определение диапазона частот, максимального и минимального значения установки уровня мощности выходного сигнала, и погрешности установки уровня мощности выходного сигнала;

    • 10.2.1.1 Для выполнения поверки собрать стенд согласно рисунку 7.

Примечание - если используемый анализатор спектра поддерживается ПО «Сигурд-Лайт», то его можно подключить к управляющей ПЭВМ испытуемой системы.

I                                                                                                                       I

I                                                                                                                       I

;        Система «Каскад»        [

I                                                                                                                       I

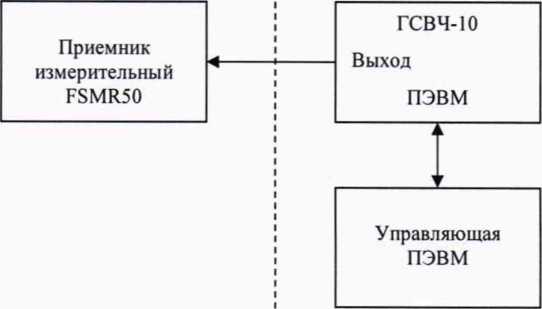

Рисунок 7 - Схема стенда поверки

  • 10.2.1.2 Включить оборудование стенда, на управляющей ПЭВМ запустить ПО «Каскад-Интерфейс».

Примечание - при старте ПО «Сигурд-Лайт», для корректного запуска ПО «Каскад-Интерфейс» при отсутствии в схеме измерений АСВЧ-10, в настройках оборудования необходимо установить: для модуля ЦОС - «Имитатор ЦОС», для РПУ (СОМ) - «Имитатор ESPI».

  • 10.2.1.3 С помощью ПО «Каскад-Интерфейс» во вкладке «Генератор ВЧ» установить:

  • - уровень выходного сигнала Рг равным 0 дБм (движок уровня выходного сигнала), соответствующий минимальному уровню выходного сигнала;

  • - шаг частоты 0,000001 МГц (1 Гц) (поле «Шаг частоты ВЧО, МГц»).

  • 10.2.1.4 В поле «Частота, МГц» (вкладка «Генератор ВЧ») ввести частоту 100 МГц.

  • 10.2.1.5 В окне «Каскад-Интерфейс» включить ГСВЧ-10 (флаговая кнопка «ВЧ ВКЛ»). Убедиться, что сигнал обнаружен на анализаторе спектра, и зафиксировать значение его уровня (Ризм), установив в окне отображения спектра метку на измеряемой частоте 100 МГц.

  • 10.2.1.6 Последовательно установить на ГСВЧ-10 в поле «Частота, МГц» частоты 1000 и 10000 МГц. Зафиксировать значение уровня сигнала на измеряемых частотах, установив в окне отображения спектра на анализаторе спектра метку на измеряемой частоте 1000 и 10000 МГц.

  • 10.2.1.7 С помощью ПО «Каскад-Интерфейс» во вкладке «Генератор ВЧ» установить уровень выходного сигнала Рг равным 27 дБм (движок уровня выходного сигнала), соответствующий максимальному уровню выходного сигнала.

  • 10.2.1.8 Последовательно установить на ГСВЧ-10 в поле «Частота, МГц» частоты 100, 1000 и 10000 МГц. Зафиксировать значение уровня сигнала (Ризм) на измеряемых частотах, установив в окне отображения спектра на анализаторе спектра метку на измеряемой частоте 100, 1000 и 10000 МГц.

  • 10.2.1.9  Вычислить погрешность установки уровня мощности выходного сигнала (минимального и максимального) для всех частот по формуле 3:

(3)

  • 10.2.1.10 Результаты поверки по данному пункту считать положительными, если диапазон частот выходного сигнала генератора находится в пределах от 100 до 10000 МГц включительно, максимальный и минимальный уровень мощности выходного сигнала составляет соответственно 27 дБ (1 мВт) и 0 дБ (1 мВт), и пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала ГСВЧ-10 не более ±1 дБ.

  • 10.2.2 Определение уровня спектральной плотности мощности фазового шума на частоте

1 ГГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц

  • 10.2.2.1 Для поверки спектральной плотности мощности фазового шума ГСВЧ-10 собрать стенд согласно рисунку 7.

Сигнал с ГСВЧ-10 на приемник измерительный подавать через аттенюатор 10 дБ

  • 10.2.2.2 Включить оборудование стенда, на управляющей ПЭВМ запустить ПО «Каскад-Интерфейс».

Примечание - При старте ПО «Сигурд-Лайт», для корректного запуска ПО «Каскад-Интерфейс» при отсутствии в схеме измерений АСВЧ-10, в настройках оборудования необходимо установить: для модуля ЦОС - «Имитатор ЦОС», для РПУ (СОМ) - «Имитатор ESPI».

  • 10.2.2.3 На ГСВЧ-10 с помощью ПО «Каскад-Интерфейс» во вкладке «Генератор ВЧ» установить уровень выходного сигнала Рг равным 25 дБм (движок уровня выходного сигнала).

  • 10.2.2.4 В поле «Частота, МГц» (вкладка «Генератор ВЧ») ввести частоту измерения 1000 МГц.

  • 10.2.2.5 На приемнике измерительном установить центральную частоту измерений 1000 МГц, полосу обзора SPAN, например, 3 кГц, полосу пропускания RBW 1 Гц.

  • 10.2.2.6 В окне «Каскад-Интерфейс» включить ГСВЧ-10 (флаговая кнопка «ВЧ ВКЛ»).

  • 10.2.2.7 Убедиться, что сигнал обнаружен приёмником измерительным.

  • 10.2.2.8 Включить на приемнике измерительном режим измерения фазового шума.

  • 10.2.2.9 Выполнить измерение спектральной плотности мощности фазового шума на частоте 1000 МГц (Fn) при отстройке от Fn на 1 кГц.

  • 10.2.2.11 Результаты поверки по данному пункту считать положительными, если значение спектральной плотности мощности фазового шума ГСВЧ-10 не превышает значений минус 100 дБн/Гц.

10.3 Антенна логопериодическая Л ПА-2000
  • 10.3.1 Определение диапазона рабочих частот;

    • 10.3.1.1 Операции поверки по определению диапазона рабочих частот при измерении коэффициента калибровки антенны логопериодической ЛПА-2000 при её использовании в составе системы, проводить одновременно с операциями поверки по определению коэффициента калибровки.

  • 10.3.2 Определение коэффициента калибровки;

    • 10.3.2.1 Определение коэффициента калибровки антенны проводить в диапазоне частот от 100 до 1000 МГц на частотах 100, 300 и 1000 МГц при использовании установки образцовой П1-5 (per. № 7833-80).

Измерения проводить по методике, изложенной в документе «Установка образцовая типа П1-5. Техническое описание и инструкция по эксплуатации ПИ2.090.013 ТО»

В качестве излучателя использовать антенну П6-21А из состава комплекта установки образцовой П1-5

В качестве образцовых антенн использовать антенны из состава комплекта установки образцовой П1-5:

  • -  ПИ5.092.019 для диапазона частот от 100 до 400 МГц;

  • -  ПИ5.092.020 для диапазона частот от 500 до 800 МГц;

  • -  ПИ5.092.024 для частоты 1000 МГц;

  • 10.3.2.2 Значения калибровочных коэффициентов для расчётов коэффициентов калибровки поверяемых антенн, использовать из протоколов Приложения к свидетельству о поверке установки образцовой П1-5.

  • 10.3.3 Определение пределов допускаемой абсолютной погрешности коэффициента калибровки.

    • 10.3.3.1 Абсолютную погрешность коэффициента калибровки поверяемой антенны вычислять по формуле 5:

ЛКисп = Кпасп ~ Кисп, дБ                          (5)

где Кпасп ~ значение коэффициента калибровки, указанное в паспорте (формуляре) поверяемой антенны;

Кисп ~ значение коэффициента калибровки поверяемой антенны, полученное в процессе испытаний.

  • 10.4.3.2 Результаты поверки по данному пункту считать положительными, если значения абсолютной погрешности коэффициента калибровки поверяемой антенны в диапазоне частот от 100 до 1000 МГц на частотах 100, 300 и 1000 МГц составляют не более ±2дБ.

10.4 Антенна измерительная рупорная широкополосная П6-223
  • 10.4.1 Определение диапазона рабочих частот;

    • 10.4.1.1 Операции поверки по определению диапазона рабочих частот при измерении коэффициента усиления антенны измерительной рупорной П6-223 при её использовании в составе системы, проводить одновременно с операциями поверки по определению коэффициента усиления.

  • 10.4.2 Определение коэффициента усиления.

    • 10.4.2.1 Определение коэффициента усиления антенны проводить в диапазоне частот от 1000 до 10000 МГц на частотах 1000, 3000 и 10000 МГц методом сравнения с эталонной антенной при использовании вспомогательной (излучающей) антенны.

В качестве излучателя использовать антенну измерительную П6-59.

В качестве эталонной антенны использовать антенну измерительную П6-59.

  • 10.4.2.2 Собрать схему поверки, приведенную на рисунке 8.

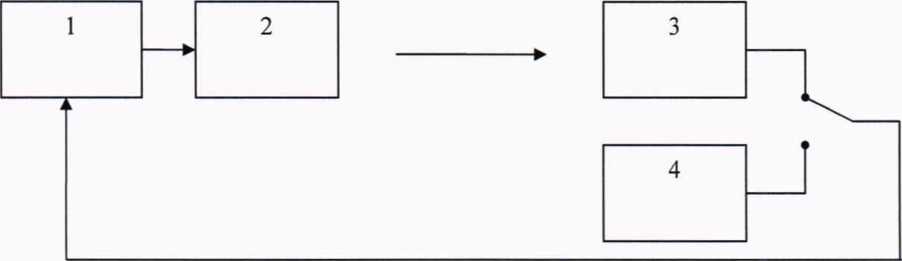

1 - анализатор цепей векторный; 2 - излучающая антенна;

3 - эталонная антенна; 4 - поверяемая антенна.

Рисунок 8 - Схема стенда поверки

  • 10.4.2.3 Установить антенны друг напротив друга соосно. Выполнить юстировку антенн по максимуму принимаемого сигнала.

Расстояние между антеннами выбрать в соответствии с условием нахождения антенн в дальней зоне, минимальное расстояние между антеннами вычислить по формуле 6:

(6)

где D - максимальный размер апертур используемых вспомогательных антенн, м.

х - длина волны, м.

Расстояние от антенн до пола, потолка и стен должно составлять не менее 1,5 м.

  • 10.4.2.4 Исходя из выбранной полосы конвертации частот антенны (опция ZVA-K4), установить на векторном анализаторе цепей частоту смещения между портами.

  • 10.4.2.5 Векторный анализатор цепей установить в режим измерений коэффициента передачи S12.

Выход измерительного порта «2» подключить к входу излучателя, а порта «1» к приемной антенне.

Установить полосу обзора равной исследуемой полосе частот. Полосу пропускания, уровень выходной мощности и количество усреднений установить таким образом, чтобы обеспечивалось отношение сигнал/шум не менее 30 дБ, а уровень сигналов на входе приемного измерительного порта не превышал 0 дБм.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

  • 10.4.2.6 Зафиксировать зависимость уровня сигнала Аур (f) с выхода эталонной антенны от частоты.

  • 10.4.2.7 В точку расположения эталонной антенны установить поверяемую антенну и подключить к измерительному порту «1». Выполнить юстировку антенн по максимуму принимаемого сигнала.

  • 10.4.2.8 Зафиксировать зависимость уровня сигнала Аисп (f) с выхода поверяемой антенны от частоты.

  • 10.4.2.9 Коэффициент усиления поверяемой антенны для каждой частотной точки вычислить по формуле 7:

    исп (f) ~ ^эт (f) + G3T (f), дБ

    (7)

где А цеп (f) - частотная зависимость мощности на выходе поверяемой антенны;

Аэт (f) ~ частотная зависимость мощности на выходе эталонной антенны;

Gjp (f) ~ частотная зависимость коэффициента усиления эталонной антенны;

Результаты поверки считать положительными, если значения коэффициента усиления антенны в диапазоне частот от 1000 до 10000 МГц на частотах 1000, 3000 и 10000 МГц составляют соответственно 4,7; 6,2 и 10,7 дБ не менее.

10.4.3. Абсолютную погрешность коэффициента усиления поверяемой антенны вычислить по формуле 8:

исп ~ Ghach — Gncn, дБ где GnACn ~ значение коэффициента усиления, указанное в паспорте (формуляре) поверяемой антенны;

(8)

Gncn ~ значение коэффициента усиления поверяемой антенны, полученное в процессе поверки.

  • 10.4.3.1 Результаты поверки считать положительными, если значения абсолютной погрешности коэффициента усиления поверяемой антенны в диапазоне частот от 1000 до 10000 МГц на частотах 1000, 3000 и 10000 МГц составляют не более ±2дБ.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1  Процедуры обработки результатов измерений, полученных при определении метрологических характеристик поверяемого средства измерений, указаны в п. 10.1 - 10.4 настоящей методики поверки.

  • 11.2 Критерием принятия решения о пригодности средства измерений к дальнейшей эксплуатации является подтверждение соответствия средства измерений метрологическим требованиям, установленным в описании типа.

12 Оформление результатов поверки
  • 12.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

Протокол должен наглядно отображать полученные результаты измерений в поверяемых точках и диапазонах частот, которые указаны в соответствующих пунктах данной методики, а также сравнение полученных действительных и допустимых значений нормируемых погрешностей.

  • 12.2 Сведения о результатах поверки систем измерительных автоматизированных «Каскад» в целях их подтверждения передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений.

  • 12.3 Свидетельство о поверке или извещение о непригодности к применению средства измерений выдаётся по заявлению владельцев систем или лиц, представивших их в поверку.

  • 12.4 Свидетельство о поверке или извещение о непригодности к применению средства измерений должны быть оформлены в соответствии с действующими правовыми нормативными документами. Знак поверки наносится на свидетельство о поверке.

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
