Руководство по эксплуатации «Частотомер электронно-счетный Ч3-57» (ЕЯ2.721.043 ТО)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЕЯ2.721.043 ТО

Наименование неисправности, внешнее проявление и дополнительные признаки

• 21. В режиме КОНТР отсутствуют показания в одном из положений переключателя mS/МНОЖ, при этой отсутствует периодическое мигание лампочки ООО

• 22. В режиме КОНТР неправильные показания в каком-либо нз положений псрехл ю ч а т е л с й НФ f, mS/МНОЖ

или 0Ф t, S

• 23. В режиме КОНТР отсутствуют показания либо при налички памяти, либо при отключенной памяти

• 24. В режиме ЧАСТОТА отсутствуют показания прибора в каком-либо из положений аттенюатора 1 ••1/1: Ю А

• 25. В режиме ПЕРИОД Б отсутствуют показания прибора в каком-либо из положений аттенюатора I : 1/1 :10 Б

Неисправен один из декадных делителей частоты D12- DIG делителя частоты. Отсутствует управляющее напряжение на одном из коктаитов 45, 4!, 44. 46. 40 делителя частоты

Неисправен один из декадных делителей частоты D9...D16 делителя частоты

Отсутствует управляющее напряжение на к. 15 или '16 блока автоматики. Вышла из строя одна нз микросхем D1.1, D1.2. D3-1. D4.3.

Отсутствует управляющее напряжение на к- 21 усилителя. Вышла из строя одна из микросхем. D4.2, усилителя D1.3 или D1.4 декады 100 МГц

Отсутствует упра вл я • ющее напряжение на к. 32 усилителя. Вышла из строя одна нз микросхем D6.1. D21.  D2.3

усилителя

Проверить наличие выходных сигналов микросхем Д12...Д16, неисправную заменить. Проверить цепи подачи управляющих напряжении, н е и с-правкость устранить

Проверить правильность декадного деления частоты (правильность кода 8-4-2-1) микросхемами Д9-Д16, неисправную заменить

Проверить цепи подачи управляющих напряжении. Проверить правильность логических состояний микросхем, неисправную заменить

Проверить цепи подачи управляющих напряжений, правильность логических состояний микросхем, неисправную заменить

Проверить цепи подачи управляющих напряжений, правильность логических состояний микросхем, неисправную заменить

• 13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 13.1. Общие указания

    • 13.1.1. Техническое обслуживание производится лицами, непосредственно эксплуатирующими прибор, для обеспечения его работоспособности в течение эксплуатации.

    • 13.1.2. Техническое обслуживание включает в себя: проверку комплектности прибора;

осмотр внешнего состояния прибора;

проверку общей работоспособности прибора.

• 13.1.3. Проверка комплектности проводится путем сличения комплекта прибора с приведенным в формуляре.

• 13.1.4. Осмотр внешнего состояния прибора проводится один раз в гол к после ремонта. Осмотр производится при вынутой из сети вилке шпура питания прибора-

Проверяется: крепление переключателей и тумблеров, плавность их действия н четкость фиксации, крепление разъемов и сетевой колодки прибора; состояние лакокрасочных я гальванических покрытий; исправность кабелей, придаваемых к прибору.

• 13.1.5. Проверка общей работоспособности прибора проводится перед измерениями. При этом прибор проверяется в режиме самоконтроля в соответствии с п. 11.1.2.

• 13.1.6. Внешний осмотр рекомендуется проводить перед периодической поверкой прибора.

• 14. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства первичной и периодической поверкн прибора (при выпуске из производства н ремонта, при эксплуатации н хранении).

Поверка прибора должна пронзводпться с периодичностью, определяемой нормативно-техническими документами Госст айда рта- СССР.

Рекомендуемый межповерочпый интервал периодической поверкн — пе более 12 мес.

• 14.1. Операции и средства поверки

  • 14.1.1. При проведении поверки должны выполняться операции н применяться средства поверкн, указанные в табл. 9.

Продолжение табл. 9

Примечания: 1. Вместо указанных в таблице средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

Q. Все средства поверки должны быть исправны и поверены в установленном- порядке.

• 14.2. Условия поверки и подготовка к ней

  • 14.2.1. При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C—20±5; относительная влажность воздуха, %—65±15;

атмосферное давление, кПа (мм рт. ст.) — 100±4 (750+ 30);

напряжение питающей сети, В — 220+4,4;

частота питающей сети, Гц — 50±0,5, содержание гармоник, % — до 5.

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за "пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

Недопустима вибрация рабочего места.

• 14.2.2. Перед проведением поверкн должны быть выполнены следующие подготовительные работы:

проверить наличие технической документации;

разместить прибор на рабочем месте, обеспечив при-этом удобство работы и исключив попадание на него прямых солнечных лучей;

выполнить указания мер безопасности (разд. 9).

• 14.3. Проведение поверки

Внешний осмотр

• 14.3.1. При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

отсутствие механических повреждений, влияющих на работоспособность прибора;

наличие и прочность крепления органов управления, четкость фиксации их положения, плавность вращения ручек органов настройки и т. п.;

чистота соединительных разъемов;

исправность соединительных кабелей, переходов и т. д. При обнаружении дефектов прибор должен быть направлен в ремонт.

Опробование и самоконтроль

• 14.3.2. Для опробования прибора выполните следующие операции:

проверьте работоспособность прибора в режиме самоконтроля в соответствии с п. 11.1.2, при этом результаты измерений не должны отличаться от значений, приведенных в табл. 3, более чем на ±1 единицу счета, иа табло должна подсвечиваться надпись «кГц», положение децимальных точек должно соответствовать табл. 3;

включите кнопку ЧАСТОТА, при этом положение децимальных точек при различных положениях переключателя Hi 1, тБ'МНОЖ должно соответствовать табл. 3, на табло должна подсвечиваться надпись «кГц»;

включите кнопку ПЕРИОД Б, при этом высвечивание единиц измерения и положение децимальных точек в зависимости от положений переключателей ♦♦♦'. mS/МНОЖ и ♦Ht, S должно соответствовать табл. 11;

включите кнопку ДЛИТ Б, при этом высвечивание единиц измерения и положение децимальных точек в зависимости от положения переключателя t, S должно соответствовать табл. 12;

включите кнопку А/Б, при этом на табло не должно высвечиваться единиц измерения, положение децимальных точек в зависимости от положения переключателя 4Н f, mS/МНОЖ должно соответствовать табл. 3;

включите кнопку СУММ Л, при этом на табло прибора не должны подсвечиваться единицы измерения и децимальные точки;

оставьте прибор в режиме суммирования, подключите к разъему входа А генератор ГЗ-11О, затем Г4-102 н Г4-107, и, изменяя частоту генератора, проверьте правильность свечения всех цифр индикаторных ламп во всех разрядах.

Прн обнаружении неисправности прибор должен быть направлен в ремонт.

• 14.3.3. Проверка измерения прибором частоты проводится с. помощью генераторов сигналов ГЗ-11О, Г4-102 и Г4-107 при синусоидальной форме сигнала и генераторов импульсов Г5-56 к Г5-59 при импульсной форме сигнала. Измеряемый сигнал с выхода генератора подается на разъем ■© А прибора. Кнопка —А должна быть включена. При измерении частоты до 10 МГц кнопку Л/Л включить, свыше 10 МГц — выключить. При измерении частоты свыше 10 МГц включить кнопку 50 Ом (при наличии у генератора своей согласующей нагрузки 50 Ом она не используется). Устанавливается минимально необходимое напряжение входного сигнала и производятся измерения на частотах 1 и 10 Гц, 1 и 100 кГц, 1, 10, 50, 80 н 100 МГц, при этом ручка УРОВ А должна находиться

Таблица II

Положение децимальных точек и единицы измерения

в режиме ПЕРИОД Б

Положение переключателей

Ш «.S

Таблица 12

Положение децимальных точек и единицы измерения

в режиме ДЛИТ Б

Положение переключателя Щ t. S

10-’

ооооооо. мс

посредине зоны, в которой прибор дает правильные устойчивые показания.

Напряжение входного сигнала контролируется: при сину-юидальной форме сигнала — по милливольтметру ВЗ-Зб, а иа частотах до 10 кГц — по генератору ГЗ-110; при импульсной форме сигнала — по генератору импульсов.

Результаты проверки считаются удовлетворительными, если прибор производит измерении указанных частот при напряжении входного сигнала не более:

0,1 В — для сигнала синусоидальной формы;

0,3 — для сигнала импульсной формы.

• 14.3.4. Проверка измерения прибором периода проводится

с помощью генератора сигналов ГЗ-110 при синусоидальной форме сигнала и генератора импульсов Г5-56 при импульсной форме сигнала. Измеряемый сигнал с выхода генератора подается на разъем -9Б_ При этом кнопка —Б должна быть включена, кнопка       ;_| |_ Б должна быть уста

новлена в зависимости от полярности импульсного сигнала (при синусоидальной форме сигнала положение кнопки без-’ различно). Устанавливается минимально необходимое напряжение входного сигнала и производится измерение периода частот 1 Гц, I и 10 кГц и 1 МГц, прн этом ручка УРОВ. Б должна находиться посредине зоны, в которой прибор дает правильные устойчивые показания.

Напряжение входного сигнала контролируется при синусоидальной форме сигнала — по милливольтметру B3-36, а на частотах до 10 кГц — по генератору ГЗ-110; при импульсной форме сигнала —- по генератору Г5-56.

Результаты проверки считаются удовлетворительными, если прибор производит измерение периода указанных частот при напряжении входного сигнала не более:

0,1 В — для сигнала синусоидальной формы;

0,3 В — для сигнала импульсной формы.

Определение метрологических параметров

• 14.3.5. Проверка относительной погрешности измерения частоты включает в себя проверку составляющей погрешности из-за дискретности счета (±1 сд. счета). Проверка проводится путем измерения образцовой частоты 100 МГц. подаваемой от синтезатора частоты 46-71 или от умножителя частоты 46-2, работающего с частотомером 43-54. Во втором случае необходимо соединить кабелем разъем 50 МГц (на задней панели) частотомера 43-54 с разъемом ВХОД умножителя 46-2, включить кнопку «х2ь переключателя КОЭФ- УМНОЖЕНИЯ п кнопку «45—50> переключателя ВХОДНАЯ 4А-СТОТЛ, МГц умножитель 46-2, и соединить кабелем разъем ВЫХОД 1 умножителя с входом А прибора.

Источник образцовой частоты (синтезатор частоты пли частотомер 43-54) и поверяемый прибор должны быть засии-хронизированы от одного источника опорной частоты 5 МГц.

Напряжение плодного сигнала образцовой частоты устанавливается равным 0,1 В н контролируется милливольтметром B3-36. (Установка напряжения может производиться с помощью переменного резистора типа СП или СПО величиной порядка 100 Ом, включенного потенциометром).

Результаты проверки считаются удовлетворительными, если значения измеренной образцовой частоты 100 МГц соответствуют приведенным в табл. 13 или отличаются от них не более чем па ± I ед. счета.

Таблице 13

• 14.3.6. Проверка относительной погрешности измерения периода включает в себя проверку составляющей погрешности '4-        ) Для сигналов синусоидальной формы.

Проверка проводится путем измерения периода образцовой частоты 100 кГц, подаваемой от синтезатора частоты, ■при метках времени 10~⁷ с.

Синтезатор п поверяемый прибор должны быть засинхро-нпзировапы от одного источника Опорной частоты 5 МГн.

Напряжение входного сигнала образцовой частоты устанавливается равном 0,1 В и контролируется милливольт-        •

метром B3-36. (Установка напряжения может производиться с помощью переменного резистора типа СП нлн СПО величиной порядка 100 Ом, включенного потенциометром). Отношение Uc/Utn определяется с помощью анализатора спектра. Результаты проверки считаются удовлетворительными, еелп значения измеренных периодов не отличаются от номинальных значений более чем на составляющую погрешности, рассчитанную по формуле (2).

Примечание. В табл. 14 приведены показания прибора при проверке погрешности периода синусоидальных сигналов при метках времени 10-7 с для отношения Uc/Uiu не менее 40 дБ.

Таблица 14

• 14.3.7. Определение относительной погрешности по частоте кварцевого генератора (за межповерочный интервал) проводится путем измерения его частоты с помощью аппаратуры, собранной по функциональной схеме, приведенной на рис. 6.

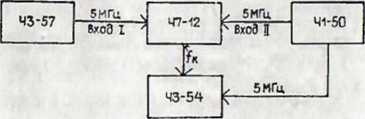

Функциональная схема измерения частоты кварцевого генератора

Рис. 6.

Сигнал кварцевого генератора для этих измерений подается с разъема 5 МГц поверяемого прибора па разъем ВХОД 1 компаратора.

С источника образцовой частоты - стандарта частоты — сигнал частотой 5 МГц подается на разъем ВХОД II 5 МГц компаратора и па частотомер 43-54, использующий этот сигнал вместо собственного кварцевого генератора. Сигнал 1к с компаратора частотой 1 МГц поступает на частотомер 43-54, работающий в режиме измерения частоты при времени счета т! или 10 с. Записывается не менее десяти Поспелова-тельных показаний частотомера н находится их среднее арифметическое (кер по формуле

л

Е1й

f_Kp=2zL .                     (9)

^F п

где fjci — значение частоты выходного сигнала компаратора единичного измерения, Гц;

п — число проведенных единичных измерений.

Относительная погрешность по частоте кварцевого генератора 6о определяется по формуле

,   >кср—fKH                        -- „_пч

⁽¹⁰⁾

где Гкн — значение частоты компаратора, соответствующее номинальному значению частоты кварцевого генератора, Гц (fKH—IO⁵ Ги);

М — коэффициент умножения компаратора (М = -2-10³);

1н — номинальное значение частоты кварцевого генератора, Гц (Гн=51О⁵ Гц).

При регистрации результата измерения частотомера 43-54 с помощью цнфропечатающего устройства, не фиксирующего положения запятой, записывается не менее десяти последовательных показаний частотомера и находится их среднее арифметическое Nep по формуле

п

£Ni

Ncp= tL •                     (11)

где Ni — показание частотомера единичного измерения без учета запятой, безразмерная величина;

п — число проведенных единичных измерений. Относительная погрешность по частоте кварцевого генератора определяется по формуле

.   Nep—Nh

⁶⁰ “ кпйт

где Nil — показание частотомера, соотЬетствующее номинальному значению частоты кварцевого генератора (Кн=10⁵ при т = 1 с, Nh=10⁷ при т=10 с); М и Гн — см. формулу (10);

т —- время счета частотомера, с.

Относительная погрешность по частоте кварцевого генератора за межповсрочный интервал 12 (6) месяцев должна быть в пределах ±5-10“’ (±2,5-10“’). Время 12 (6) месяцев отсчитывается со дня выпуска прибора изготовителем или с момента предыдущей поверки, когда действительное значение частоты кварцевого генератора было установлено с погрешностью в пределах ±2-10'⁸.

• 14.3.8. После определения относительной погрешности по частоте кварцевого генератора необходимо установить его частоту с погрешностью в пределах ±2-10 ⁸. Подстройка частоты кварцевого генератора производится путем вращения шлица КОРРЕК ЧАСТОТЫ.

При длительной эксплуатации или хранении прибора (порядка одного года и более) может создаться положение, при котором уход частоты кварцевого генератора ие удается выбрать с помощью корректора. В этом случае подстройка частоты кварцевого генератора должна быть произведена подбором и заменой дросселя ДрI (плата 3.661.102). Для этого необходимо:

установить корректор в среднее положение, .тля чего измерить частоту кварцевого генератора при крайних положениях корректора ((, и fj) и установить его в такое положение, чтобы частота кварцевого генератора f равнялась среднему значению измеренных частот

(13)

выключить прибор п извлечь из него кварцевый генератор;

снять с генератора кожух и сосуд Дюара;

извлечь из подогревателя плату 3.661.102 и заменить дроссель Др 1. При этом следует учитывать, что увеличение индуктивности дросселя приводит к уменьшению частоты кварцевого генератора и наоборот. Изменение индуктивности дросселя на 1 мкГц изменяет частоту кварцевого генератора примерно на (3—5)-10“’;

собрать кварцевый генератор, подключить его к прибору и прогреть в течение 2 ч;

проверить значение частоты кварцевого генератора (как это указано в п. 14.3.7);

при необходимости произвести подстройку частоты кварцевого генератора с помощью корректора;

закрепить кварцевый генератор и закрыть прибор.

14.4. Оформление результатов поверки

• 14.4.1. Положительные результаты первичной поверки должны оформляться путем записи в формуляре прибора, заверенной поверителем с нанесением оттиска повернтельио-го клейма.

Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

• 14.4.2. В случае отрицательных результатов поверки выпуск прибора в' обращение н применение запрещается. При этом на прибор выдается извещение о непригодности его к применению.

• 15. ПРАВИЛА ХРАНЕНИЯ

  • 15.1. Прибор является сложным радиоэлектронным устройством и требует аккуратного обращения и ухода в процессе эксплуатации, транспортирования и хранения на складе. Прибор, прибывший па склад предприятия и предназначенный для эксплуатации ранее или через 12 месяцев со дня поступления, от транспортной упаковки может нс освобождаться и храниться в упакованном виде.

Предельные условия кратковременного хранения: ' температура окружающего воздуха, °C — от минус 50 до плюс 65;

относительная влажность воздуха, % — до 98 при температуре до 35°С.

• 15.2. При постановке на длительное хранение (продолжительностью более 12 месяцев) прибор укладывается в полиэтиленовый или другой влагозащитный чехол. Внутри чехла размещаются влагопоглошаюшие патроны (силикагель), причем не ранее чем за час до упаковки прибора. Затем чехол герметично зашивается методом сварки или оплавления пленки.

Прибор может храниться в неотапливаемых хранилищах. Условия длительного хранения:

температура окружающего воздуха, °C — от минус 30 до плюс 30;

относительная влажность воздуха, % — до 80 при температуре 20°С (среднемесячное значение).

• 15.3. В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

Срок сохраняемости прибора — 10 лет.
