УТВЕРЖДАЮ

Заместитель директора по развитию

ФГУП«ВНИИР»

■у

А.С. Тайбинский

2017 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Расходомеры 3051SFP

Методика поверки

МП 0657-1-2017

г. Казань

2017

Настоящая инструкция распространяется на расходомеры 3051SFP (далее - 3051SFP), предназначенные для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям, и устанавливает методику и последовательность их первичной и периодической поверок.

Интервал между поверками - 5 лет.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют следующие операции:

  • - внешний осмотр (6.1);

  • - подтверждение соответствия программного обеспечения (6.2);

  • - опробование (6.3);

  • - определение метрологических характеристик (6.4).

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении работ по пункту 6.4.2 применяют:

  • - нутромер трехточечный самоцентрирующийся Micromar 44 A, Micromar 44 EWR, Micromar 844 А (регистрационный номер 52425-13), диапазон измерений от 6 до 200 мм, предел допускаемой абсолютной погрешности не более ±0,007 мм;

  • - прибор измерительный двухкоординатный ДИП-6 (регистрационный номер 12437-90), диапазон значений воспроизведения длины: в продольном направлении от 0 до 200 мм, в поперечном направлении от 0 до 100 мм, предел допускаемых значений доверительных границ абсолютной погрешности составляет ±( 1+L/200) мкм;

  • - лупа ЛП-1-20х в соответствии с ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования».

  • 2.2 При поверке средств измерений, входящих в состав 3051SFP, применяются средства поверки в соответствии с методиками поверки, указанными в разделах «Поверка» описаний типа, являющихся обязательным приложением к свидетельствам об утверждения типа на данные средства измерений.

  • 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2.4 Все эталоны, используемые в качестве средств поверки, должны быть аттестованы в установленном порядке.

  • 2.5 Все средства измерений, используемые в качестве средств поверки, должны быть поверены и иметь действующие свидетельства о поверки.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 Перед началохм проведения поверки по 6.4.2 необходимо выполнить требования безопасности:

  • - действующие на предприятии, на котором производится поверка;

  • - изложенные в руководстве по эксплуатации 3051SFP;

  • - изложенные в эксплуатационных документах на средства поверки.

При проведении поверки должны соблюдаться требования «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей», «Правил пожарной безопасности в Российской Федерации» и «Правил безопасности в нефтяной и газовой промышленности».

К выполнению измерений при поверке допускаются лица, изучившие руководство по эксплуатации 3051SFP и эксплуатационные документы на средства поверки, применяемые при поверке.

  • 3.2 Перед началом поверки средств измерений, входящих в состав 3051SFP, необходимо выполнить требования безопасности в соответствии с методиками поверки, указанными в разделах «Поверка» описаний типа, являющихся обязательным приложением к свидетельствам об утверждения типа на данные средства измерений.

4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки применяются следующие условия:

  • 4.1 Окружающая среда с параметрами:

  • - температура окружающей среды, °C                        (20±5)

  • - относительная влажность окружающей среды, %             не более 80

  • - атмосферное давление, кПа                                 от 86 до 106,7

  • 4.2 При проверке средств измерений, входящих в состав 3051SFP, должны быть соблюдены условия поверки в соответствии с их методиками поверки.

  • 4.3 Допускается проведение поверки отдельных измерительных каналов из состава 3051SFP в соответствии с заявлением владельца СИ. Соответствующая запись должна быть сделана в свидетельстве о поверке 3O51SFP.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При подготовке к поверке выполняют следующие работы:

  • - проверка выполнения условий разделов 2-4 настоящего документа;

  • - при периодической поверке диафрагму 1195 (далее - диафрагму) и преобразователь многопараметрический 3051SMV или преобразователь разности давлений 3051S, входящие в состав 3051SFP, демонтируют с измерительного трубопровода в соответствии с руководством по эксплуатации на 3051SFP. Диафрагму очищают от грязи, накипи и других отложений, в необходимых случаях промывают нейтральным растворителем и/или продувают сжатым воздухом.

  • - средства поверки подготавливают к работе в соответствии с их эксплуатационными документами;

  • - 3051SFP и средства поверки выдерживают в условиях, указанных в разделе 4 настоящего документа не менее 2 часов;

  • - 3051SFP подготавливают к работе в соответствии с его руководством по эксплуатации.

  • 5.2 При подготовке к поверке средств измерений, входящих в состав 3051SFP, должны быть выполнены работы в соответствии с их методиками поверки.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

Визуальным осмотром устанавливают:

  • - наличие руководства по эксплуатации, паспорта 3051SFP и методик поверки;

  • - отсутствие механических повреждений, влияющих на работоспособность 3051SFP;

  • - наличие на корпусе 3051SFP таблички с маркировкой, соответствующей паспорту.

Результаты внешнего осмотра считаются положительными, если выполнены указанные в настоящем пункте требования.

  • 6.2 Подтверждение соответствия программного обеспечения

Для подтверждения соответствия идентификационных данных программного обеспечения необходимо подключить к преобразователю многопараметрическому 3051SMV или к преобразователю разности давлений 3051S, входящих в состав 3051SFP, полевой коммуникатор модели 475 или коммуникатор Тгех (протоколы HART, WirelessHART, Foundation Fieldbus), или HART-модем (протоколы HART, WirelessHART), или преобразователь интерфейса Fieldbus - USB с программным обеспечением для связи с персональным компьютером и считывания информации с цифрового выхода преобразователя или другие устройства, указанные в руководстве по эксплуатации преобразователей. Подключение коммуникатора или HART-модема к беспроводному преобразователю на базе протокола WirelessHART производится через сот-клеммы преобразователя. Определение идентификационных данных программного обеспечения проводится в соответствии с эксплуатационными документами на преобразователь многопараметрический 3051SMV или преобразователь разности давлений 3051S, входящий в состав 3051SFP.

Результат подтверждения соответствия программного обеспечения считается положительным, если номер версии (идентификационный номер) программного обеспечения 3051SFP соответствует номеру версии программного обеспечения, указанному в паспорте на 3051SFP и описании типа.

  • 6.3 Опробование

Опробование 3051SFP проводят в соответствии с разделом «Опробование» методики поверки преобразователей многопараметрических 3051SMV или преобразователей разности давления 3051S, входящих в состав 3051SFP.

  • 6.4 Определение метрологических характеристик

    • 6.4.1   Определение погрешности средств измерений, входящих в состав 3051SFP

      • 6.4.1.1  Определение погрешности преобразователя разности давления 3051S проводят по

  • 5.4 и 5.5 методики поверки, указанной в описании типа преобразователя разности давления 3051S.

  • 6.4.1.2 Определение погрешности преобразователя многопараметрического 3051SMV проводят по методике поверки, указанной в описании типа преобразователя многопараметрического 3051SMV:

  • - при измерении разности давления по 6.5;

  • - при измерении давления (при наличии такого канала) по 6.4;

  • - при измерении температуры (при наличии такого канала) по 6.6.

  • 6.4.1.3 Определение характеристик термопреобразователя сопротивления платинового с номинальной статической характеристикой PtlOO проводят по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» (10.2-10.4).

  • 6.4.1.4 Определение погрешности преобразователя многопараметрического 3051SMV или преобразователя разности давления 3051S допускается проводить без демонтажа с 3051SFP . Давление подается в дренажные отверстия фланца преобразователя, при этом полость диафрагмы должна быть перекрыта.

  • 6.4.1.5 При определении характеристик термопреобразователя сопротивления платинового с номинальной статической характеристикой PtlOO демонтаж выполняется в соответствии с руководством по эксплуатации 3051SFP.

6.4.2 Определение параметров диафрагмы

  • 6.4.2.1  При первичной поверке до ввода в эксплуатацию и первичной поверке после замены диафрагмы устанавливают наличие протокола измерений линейных размеров изготовителя на конкретную диафрагму, где приведены фактические размеры диафрагмы.

  • 6.4.2.2 При периодической поверке и при первичной поверке после ремонта проводят определение линейных размеров диафрагмы посредством измерений внутреннего диаметра цилиндрической части отверстия QAB диафрагмы по 6.4.2.3 и определения параметров диафрагмы по 6.4.2.4.

При определении параметров диафрагмы необходимо осуществлять демонтаж диафрагмы с 3051SFP.

  • 6.4.2.3 Определение внутреннего диаметра цилиндрической части отверстия QAB диафрагмы (Приложение А).

Измерения диаметра отверстия QAB диафрагмы проводят с помощью нутромера трехточечного самоцентрирующегося Micromar 44 A, Micromar 44 EWR, Micromar 844 А или прибора измерительного двухкоординатного ДИП-6.

Измерения проводят не менее чем в четырех направлениях, расположенных под приблизительно равными (визуально контролируемым) углами друг к другу. В качестве значения диаметра отверстия QAB диафрагмы принимают среднее арифметическое значение результатов измерений диаметра отверстия QAB.

Результаты проверки считаются положительными, если среднее арифметическое значение результатов измерений диаметра отверстия QAB диафрагмы равно б±Д, мм (d±A указано в паспорте 3051SFP).

  • 6.4.2.4 Определение параметров диафрагмы.

При определении параметров диафрагмы проводиться проверка входной кромки отверстия QAB диафрагмы. Параметры входной кромки диафрагмы определяются визуально.

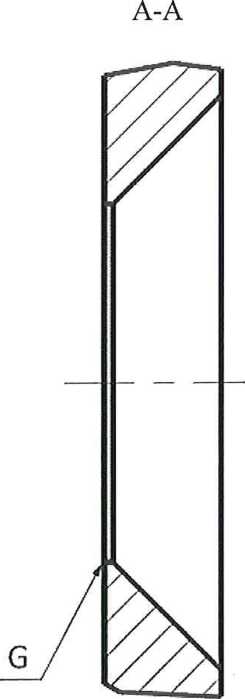

При определении параметров входной кромки диафрагмы с диаметром отверстия 1,68 мм и более визуально определяют отсутствие отражений света от входной кромки (G) (Приложение А) при рассмотрении под углом 45° к плоскости диафрагмы при 20-кратном увеличении и отсутствие на входной кромке (G) диафрагмы скруглений и заусенцев.

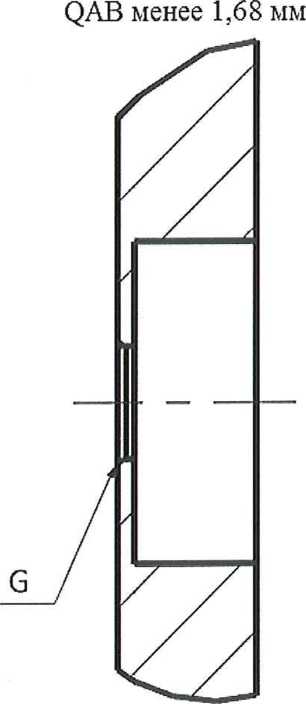

При определении параметров входной кромки диафрагмы с диаметром отверстия менее 1,68 мм визуально при рассмотрении при 20-кратном увеличении определяют отсутствие на входной кромке (G) диафрагмы забоин.

Результаты проверки параметров диафрагмы считаются положительными, если соблюдаются условия, приведенные выше.

  • 6.5 Результаты поверки 3051SFP считаются положительными, если по 6.1 - 6.4 настоящей методики получены положительные результаты.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1  Результаты поверки, измерений и вычислений вносят в протокол поверки 3051SFP произвольной формы.

  • 7.2  При положительных результатах поверки оформляют свидетельство о поверке 3051SFP в соответствии с Приложением 1 к приказу Минпромторга России от 2 июля 2015г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», в паспорте делают отметку о дате поверки и номере свидетельства. Наносят знак поверки на свидетельство о поверке 3051SFP.

  • 7.3  При отрицательных результатах поверки 3051SFP к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают «Извещение о непригодности к применению» с указанием причин в соответствии с Приложением 2 к приказу Минпромторга России от 2 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

ПРИЛОЖЕНИЕ А

(справочное)

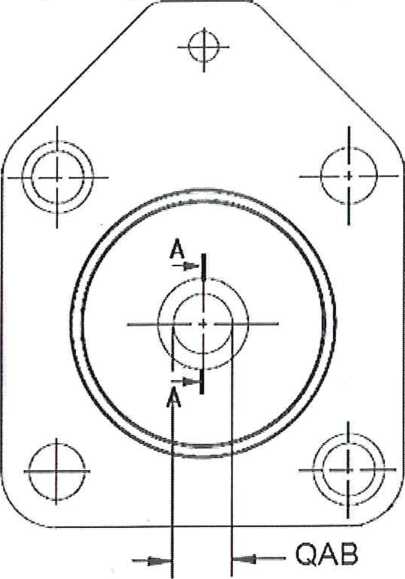

Схема измерений линейных размеров диафрагмы

Рисунок А.1. - Схема измерений линейных размеров диафрагмы
