Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ Руководитель ГЦИ СИ

В.Н. Яншин

2012 г.

Государственная система обеспечения единства измерений

Теплосчетчики КСТ-22

МЕТОДИКА ПОВЕРКИ

ИВКА.407281.004 МП

Г. МОСКВА

2012

Содержание

Настоящий документ распространяется на теплосчетчики КСТ-22 ТУ 4218-005-476366452011 (далее - теплосчетчики), производства ЗАО «ИВК-САЯНЫ» и устанавливает методику его первичной и периодической поверок.

Поверка теплосчетчиков проводится:

  • при выпуске из производства;

  • в случае утраты документа (паспорта или свидетельства о поверке), подтверждающего факт поверки теплосчетчика;

  • периодически по окончанию межповерочного интервала.

Поверка проводится поэлементно. Решение о положительном результате поверки теплосчетчика выносят в том случае, если положительными являются результаты испытаний всех элементов теплосчетчика.

1.ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки выполняют операции, приведенные в табл. 1.1.

табл. 1.1

Наименование операции

Номер пункта

1. Внешний осмотр

5.1

2. Проверка версии программы и контрольной суммы, отображаемой на ЖКИ теплосчетчика

5.2

3. Проверка герметичности и прочности

5.3

4. Проверка работоспособности каналов измерений объема

5.4

5. Определение абсолютной погрешности преобразования значения сопротивлений в значения температур и разностей температур

5.5

6. Определение приведенных погрешностей преобразования значения тока в значение давления

5.6

7. Определение погрешности измерения объема

5.7

8. Определение погрешности преобразования значения объема в количество импульсов

5.8

9. Определение отклонения статической характеристики термометров сопротивления НСХ по ГОСТ Р 8.625, определение погрешности измерения разности температур комплекта термометров.

5.9

1.2. При проведении поверки применяют основные и вспомогательные средства поверки, указанные в табл. 1.2

табл. 1.2

Наименование оборудования

Кол-

во

Технические характеристики

Номер пункта

Магазин сопротивлений Р4831

2

Диапазон воспроизводимых значений сопротивлений: 0,001...1000 Ом. Погрешность: не более ± 0,02 Ом

5.5

Калибратор тока программируемый

П321

1

Диапазон тока: 4...20. Погрешность

± [10 • Ik • (0,005 + У нэ + У rn) + 0,1] мкА

5.6

Установка стационарная поверочная расходомерная СПРУТ

1

Диапазон расходов 0.03...1000 м3/ч.

Погрешность не более 0.2 %

Термостат нулевой ТН-1М

1

Температура 0 оС

Термостат паровой ТП-1М

1

Температура 100 оС

Термостат масляный Т-2

1

Температура 150 оС

Термометр лабораторный ТЛ-4

1

Диапазон температур 0.150 оС

Мультиметр HP34401A %

1

Базовая погрешность от 0,004%

________________________________________________________ИВКА.407231.004 МП Примечания 1. Допускается использование других средств поверки с характеристиками, не уступающими указанным в таблице 1.2.

  • 2. Взамен калибратора тока допускается использовать стабилизированный источник напряжения 5...24 В, милиамперметр с диапазоном измерений 4...20 мА, класса 0,05 (например, В7-64) и магазин сопротивлений. Схема соединений приведена в приложении 1.

  • 3. Допускается применять несколько термометров с более узкими диапазонами, но -обязательно перекрывающими значения температур, при которых проводятся испытания.

Для автоматизации проверки работоспособности каналов измерения объема и определения абсолютной погрешности измерения температур и разности температур рекомендуется применять аппаратно-программный комплекс КТ-2002, поставляемый ЗАО «ИВК-САЯНЫ», в котором реализованы вышеназванные в соответствии с настоящей методикой.

При получении в процессе любой из операций отрицательных результатов поверку прекращают. Теплосчетчик после ремонта, настройки и регулировки подвергают повторной поверке в полном объеме.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И КВАЛИФИКАЦИ ПОВЕРИТЕЛЯ 2.1. К работе по проведению поверки теплосчетчиков допускают лиц, изучивших настоящий документ и «Теплосчетчик КСТ-22. Руководство по эксплуатации. ИВКА.407281.004 РЭ» а также средства поверки, указанные в табл. 1.2. 2.2. Во время подготовки и проведении поверки соблюдают порядок выполнения работ, требования безопасности и правила, установленные в эксплуатационной документации на поверяемый прибор и средства поверки. 3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ 3.1. При проведении поверки соблюдают условия, указанные в таблице 3.1.

табл. 3.1

Наименование параметра

Единица измерений

Значение

Температура окружающего воздуха

оС

20 ± 5

Относительная влажность

%

30...80

Атмосферное давление

кПа

84...106,7

4. ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ 4.1. Перед проведением поверки:
  • убеждаются, что средства измерений поверены;

  • собирают электрическую схему поверки;

  • включают средства поверки и прогревают их в соответствии с требованиями их эксплуатационной документации.

4.2. Перед поверкой теплосчетчик выдерживают в нормальных условиях, указанных в табл.
  • 3.1, не менее 1 часа.

5.ПРОВЕДЕНИЕ ПОВЕРКИ 5.1. Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемого теплосчетчика следующим требованиям:

  • типы и заводские номера средств измерений, входящих в состав теплосчетчика, соответствуют указанным в разделе «Комплектность» паспорта теплосчетчика;

  • цены импульса каналов измерений объема тепловычислителя соответствуют ценам

импульса преобразователей расхода, входящих в состав теплосчетчика.

  • отсутствуют видимые механические повреждения в виде сколов и вмятин, а также следов коррозии;

  • маркировочные обозначения четкие, легкочитаемые и соответствуют их функциональному назначению;

  • индикация должна быть контрастной, легкочитаемой, все сегменты индикатора должны функционировать;

  • значение напряжения питания, индицируемое на ЖКИ должно находиться в диапазоне 3,55...3,7 В.

Нажатием кнопки «Режим» выводят тепловычислитель теплосчетчика из режима пониженного потребления. Контролируют качество индикации. Цифры на индикаторе должны быть контрастными, легко читаемыми.

Нажимая кнопку «Режим», устанавливают режим индикации напряжения питания, контролируют значение напряжения. Значение должно находиться в диапазоне 3,5.3,7 В.

Результат поверки по данному пункту считают положительным, если выполняются все требования данного пункта.

5.2. Проверка контрольной суммы, отображаемой на ЖКИ теплосчетчика.

Для этого:

  • последовательно нажимая кнопку «РЕЖИМ» переводят теплосчетчик в режим индикации «Версия ПО»;

  • на индикаторе считывают версию программного обеспечения и контрольную сумму файла программы.

Результат считается положительным, если на дисплее отображаются контрольная сумма и версия программы, в соответствии с табл. 5.1:

табл. 5.1

Тип прибора

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Контрольная сумма П.О. отображаемая на ЖКИ

Алгоритм вычисления контрольной суммы П.О.

Тепловычислители теплосчетчиков «КСТ-22 Дуэт РМД»

«КСТ-22 Прима РМД»

«КСТ-22 Комбик-В РМД»

3.7

A7C9

CRC16

Моноблоки

«КСТ-22 Компакт ВР РМД» «КСТ-22 Компакт-ЭР РМД» «КСТ-22 Компакт-УР РМД» «КСТ-22 Комбик-М»

«КСТ-22 Комбик-М РМД»

3.8

b8A5

CRC16

5.3. Проверка герметичности и прочности.

Проверку герметичности и прочности проводят для моноблоков «КТС-22 Компакт-ВР РМД», «КСТ-22 Компакт-ЭР РМД», «КСТ-22 Компакт-УР РМД» и преобразователей расхода «ВР», «ЭР», «УР», «СР».

Входной патрубок моноблока или преобразователя расхода подсоединяют к гидросистеме стенда, выходной патрубок герметично закрывают заглушкой. Заполняют моноблок или преобразователь расхода водой от гидросистемы стенда. Расположение моноблока или

____________________________________________________ИВКА.407231.004 МП преобразователя расхода должно обеспечивать полное вытеснение воздуха из его проточной части.

В рабочей полости моноблока или преобразователя расхода создают давление:

  • 2,5 МПа - для «КТС-22 Компакт-ВР РМД», «КСТ-22 Компакт-ЭР РМД», «КСТ-22 Компакт-УР РМД», «ВР», «ЭР», «УР».

  • 1,6 МПа - для «КСТ-22 Комбик - Т РМД», «СР».

Выдерживают созданное испытательное давление в течение 15 мин.

Результаты испытаний считают положительными, если в течение 15 мин, не наблюдается падение давления по контрольному манометру установки, а также нет микротечей, кап-леотделений, а так же не обнаружено повреждений моноблока или преобразователя расхода.

5.4. Проверка работоспособности каналов измерений объёма

Проверку работоспособности каналов измерения объема проводят для тепловычисли-телей «КСТ-22 Дуэт РМД», «КСТ-22 Прима РМД» и моноблоков «КСТ-22 Компакт-ВР РМД», «КСТ-22 Компакт ЭР РМД», «КСТ-22 Компакт УР РМД», «КСТ-22 Комбик-М», «КСТ-22 Ком-бик-М РМД».

Проверку работоспособности каналов измерений объема проводят поочередно для каждого канала, в следующей последовательности:

  • подключают к каналу кнопку-имитатор входных импульсов;

  • кнопкой «Режим», расположенной на передней панели теплосчетчика (моноблока), выбирают режим индикации объема испытуемого канала;

  • записывают в протокол начальное значение объёма испытуемого канала;

  • нажимают на кнопку-имитатор не менее 10 раз. Число нажатий должно быть кратно 4. Частота нажатий: не более 3 Гц. Время, в течении которого кнопка находится в замкнутом или разомкнутом состоянии: не менее 0,15 с;

  • записывают в протокол конечное значение объема испытуемого канала;

  • вычисляют приращение объема по формуле

AV = Vk - Vн, м3,

гДе Vk, Vн - конечное и начальное значения объема, соответственно, м3;

вычисляют расчетное значение приращения объема по формуле

A=

n c

1000

, м3,

где n - количество нажатий;

с - цена импульса канала, л/имп.

Результат поверки по данному пункту считают положительным, если для каждого канала выполняется равенство:

AV = AVр.

5.5. Определение абсолютной погрешности преобразования значений сопротивлений в значение температур и разностей температур

Определение абсолютной погрешности преобразования значений сопротивлений в значения температур проводят для тепловычислителей «КСТ-22 Дуэт РМД», «КСТ-22 Прима РМД» и моноблоков «КСТ-22 Компакт-ВР РМД», «КСТ-22 Компакт ЭР РМД», «КСТ-22 Компакт УР РМД», «КСТ-22 Комбик-М», «КСТ-22 Комбик-М РМД» в следующей последовательности:

  • подключают магазины сопротивлений к каналам измерения температур Т1 и Т2;

  • устанавливают сопротивления магазинов в соответствии с табл. 5.2.

табл. 5.2

№ измерения

R1 (R3), Ом

Tip (T3p), оС

R2 (R4), Ом

T2p (T4p), оС

(T1-T2)p (T3-T4)p, оС

доп

, оС

(T1-T 2)

1

549

25,17

530

15,39

9,78

0,07

2

598

50,53

549

25,17

25,36

0,10

3

636

70,33

598

50,53

19,80

0,09

4

731

120,35

636

70,33

50,02

0,15

кнопкой «Режим», расположенной на передней панели теплосчетчика, выбирают режимы индикации температур испытуемых каналов;

записывают в протокол значения температур и разностей температур испытуемых каналов;

вычисляют значения погрешностей преобразования значений сопротивлений, оС, в значение температур по формуле

Д T = T - Tp, оС

гДе T - значение температуры, индицируемое теплосчетчиком, оС;

Тр - расчетное значение температуры, соответствующее подключенному к каналу значению сопротивления (приведены в табл. 5.2), оС;

  • вычисляют значение абсолютной погрешности преобразования значений сопротивлений в значение разностей температур по формуле

ДДT = ДГ Гр, оС

гДе      ДТ - значение разности температур, индицируемое теплосчетчиком, оС;

Д1р - расчетное значение разности температур, соответствующее подключенному к каналу значению сопротивления (приведены в табл. 5.2), оС.

Для теплосчетчиков «КСТ-22 Дуэт РМД», «КСТ-22 Дуэт-С РМД» повторяют испытание по для каналов Т3 и Т4 (кроме версии ХХХ Р2, ХХХ P3c).

Для теплосчетчиков «КСТ-22 Прима РМД» повторяют испытание для канала Т3 за исключением вычисления погрешности измерения разности температур.

Допускается проводить измерения с использованием одного магазина сопротивлений.

Результат поверки считают положительным, если значения погрешностей измерений температур не выходят за пределы + 0,15 оС, а значения погрешностей измерений разностей температур не выходят за пределы + д^ T2), приведенные в табл. 5.2.

5.6. Определение приведенных погрешностей преобразования значения тока в значение давления «КСТ-22 Дуэт РМД», «КСТ-22 Дуэт-С РМД».

Определение приведенных погрешностей преобразования значения тока в значение давления проводят для каждого канала измерений давления тепловычислителей «КСТ-22 Дуэт РМД», «КСТ-22 Дуэт-С РМД в следующей последовательности:

  • подключают калибратор тока к каналу измерения давления с обязательным соблюдением полярности либо миллиамперметр, источник напряжения и магазин сопротивлений в соответствии со схемой приложения 1;

  • устанавливают ток 20 мА. При применение схемы приложения 1 допускается устанавливать значение тока в диапазоне 18...20 мА;

  • кнопкой «Режим», расположенной на передней панели теплосчетчика, выбирают режимы индикации давления поверяемого канала;

  • записывают значение давления;

  • устанавливают ток 5 мА. При применение схемы приложения 1 допускается устанавливать значение тока в диапазоне 4.6 мА;

  • записывают значение давления;

вычисляют расчетные значения давлений по формуле PP = I-4,

гДе I - значение тока, мА;

вычисляют приведенные погрешности преобразования значения тока в значение

давления по формуле

YP = P Pp 100%. гр 16

Результат поверки считают

положительным, если максимальное из ур не превышает

значения 0,5 % для каждого канала измерений давления.

5.7. Определение относительной погрешности измерения объема.

Определение относительной погрешности измерения объема проводят для моноблоков «КСТ-22 Компакт-ВР РМД», «КСТ-22 Компакт ЭР РМД», «КСТ-22 Компакт УР РМД», «КСТ-22 Комбик-М», «КСТ-22 Комбик-М РМД»

Измерения могут производиться двумя способами:

«старт с хода»;

«старт с места».

Для проведения измерений в режиме «старт с хода», установка должна быть оборудована устройством, генерирующим сигнал синхронизации измерений в соответствии с диаграммой рис. 5.1.

V

> I

3.5... 12 В--«1»-

ожидание

«0»-

измерение

ожидание

Старт

Стоп T

рис. 5.1

При этом измерение объема поверочной установкой должно производиться при состоянии сигнала синхронизации «1» (режим «измерение»). Уровень сигнала синхронизации ниже 3 В будет восприниматься моноблоком как состояние «0» (режим «ожидание»), а уровень выше 3 В - как состояние «1» (режим «измерение»).

5.7.1. Подготовка к проведению измерений

Для проведения данного пункта поверки необходимо:

  • снять верхнюю крышку моноблока;

  • отвинтить винт, крепящий плату, вынуть плату из корпуса;

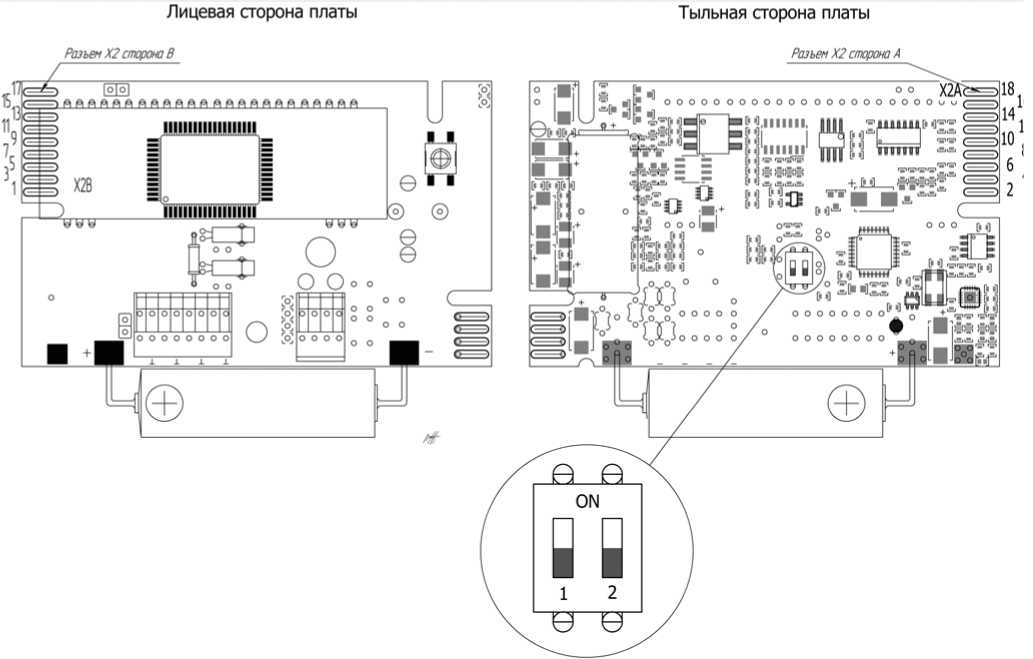

  • установить оба переключателя (см. рис. 5.3) в положение «ON», проконтролировать факт перехода теплосчетчика в режим индикации значения объема с двумя дополнительными разрядами после запятой (см. рис. 5.2)

    рис. 5.2

п

рис. 5.3

установить моноблок на поверочную установку согласно ее эксплуатационной документации. При этом направление потока должно соответствовать направлению стрелки, нанесенной на корпус моноблока.

при проведении измерений в режиме «старт с хода» - подключить к моноблоку сигнал синхронизации измерений. Вход сигнала синхронизации выведен на разъем X2 (см. рис. 5.3). При этом «+» сигнала синхронизации выведен на контакт 9, «общий» - на контакт 18.

5.7.2. Проведение измерений, определение погрешностей

Измерения проводят при расходах в соответствии с табл. 5.3, табл. 5.4, табл. 5.5, табл. 5.6. На каждом из расходов делают не менее, чем по три измерения. При этом - объем воды, прошедший через моноблок за одно измерение должен быть не менее 300 единиц младшего разряда на индикаторе моноблока.

табл. 5.3

Значения расходов для моноблоков «КСТ-22 Компакт-ВР РМД» и преобразователей расхода «ВР»

Ду

Значения расходов, м3/ч

g1

g2

g3

g4

g5

g6

25

10

4

1.6

0.63

0.25

0.16

32

16

6.3

2.5

1

0.4

0.25

40

25

10

4

1.6

0.63

0.4

50

40

16

6.3

2.5

1

0.63

65

63

25

10

4

1.6

1

80

100

40

16

6.3

2.5

1.6

100

160

63

25

10

4

2.5

150

325

160

63

25

10

5,2

200

630

250

100

40

16

10

250

1000

400

160

63

25

16

табл. 5.4

Значения расходов для моноблоков «КСТ-22 Компакт-ЭР РМД» и преобразователей расхода «ЭР»

Ду

Значения расходов, м3/ч

g1

g2

g3

g4

g5

g6

10

2,5

1

0,4

0,16

0,063

0,0025

20

10

4

1,6

0,63

0,25

0.01

32

30

16

6,3

2,5

1

0.03

50

75

40

16

6,3

2,5

0.075

80

180

63

25

10

4

0,18

150

570

250

100

40

16

0,57

табл. 5.5

Значения расходов для моноблоков «КСТ-22 Компакт-УР РМД» и преобразователей расхода «УР»

Ду

Значения расходов, м3

g1

g2

g3

g4

g5

g6

10

1,6

0,63

0,25

0,1

0.04

0.016

15

3,5

1,6

0,63

0,16

0.063

0.035

20

6,3

2,5

1

0,4

0.16

0.063

25

10

4

1,6

0,63

0,25

0.1

32

16

6,3

2,5

1

0,4

0,16

40

25

10

4

1,6

0,63

0,25

50

40

16

6,3

2,5

1

0,4

65

63

25

10

4

1,6

0,63

80

100

40

16

6,3

2,5

1

100

160

63

25

10

4

1,6

табл. 5.6

Значения расходов для моноблоков «КСТ-22 Комбик-М» и преобразователей расхода «СР»

Ду

Значения расходов, м3

g1

g2

g3

g4

g5

g6

15

3

1,6

0,63

0,25

0.12

0.03

20

5

2,5

1

0,4

0.20

0.05

Измерения проводят в следующей последовательности:

настраивают поверочный расход в соответствии с эксплуатационной документацией установки;

при проведении измерения способом «старт с места» - обнуляют показания нажатием кнопки «Режим»;

производят измерение объема, прошедшего через моноблок измерительными средствами установки;

считывают значение объема с ЖКИ моноблока (визуально либо компьютером). Определяют отклонения при каждом измерении по формуле:

V Vм - Vny

SV = V1, .nVi -100% ,

vny

гДе Vмi - значение объема, измеренное моноблоком, м3;

Vny i - значение объема, измеренное поверочной установкой, м3;

За основную относительную погрешность измерения объема принимают максималь-V ное значение из S i

Результат испытания считается положительным, если значение относительной погрешности измерения объема не выходит за пределы:

±1%

±1%

±2%

±3%

±1%

±2% для

для

для

для

для

для

моноблоков «КСТ-22 Компакт-ВР РМД» моноблоков «КСТ-22 Компакт-ЭР РМД» моноблоков «КСТ-22 Компакт-ЭР РМД» моноблоков «КСТ-22 Компакт-ЭР РМД» моноблоков «КСТ-22 Компакт-УР РМД» моноблоков «КСТ-22 Компакт-УР РМД»

в диапазоне от gmin до gmax; » от gt2 до gmax;

от gt2 до gt1;

от gmin до gt1;

от gt до gmax;

от gmin до gt;

  • ±1% для моноблоков «КСТ-22 Комбик - М кл.1» от gt до gmax;

  • ±2% для моноблоков «КСТ-22 Комбик - М кл.2» от g t до g max;

  • ±3% для моноблоков «КСТ-22 Комбик - М кл.1» от gmin до gt;

  • ±5% для моноблоков «КСТ-22 Комбик - М кл.2» от gmin до gt;

5.8. Определение относительной погрешности преобразования объема протекшей жидкости в количество импульсов на выходе для преобразователей расхода «ВР», «ЭР», «СР».

Определение основной относительной погрешности преобразования объема протекшей жидкости в количество импульсов на выходе производят на расходомерной установке в следующей последовательности:

  • устанавливают преобразователь расхода на испытательный участок расходомерной установки согласно ее эксплуатационной документации; При этом направление стрелки, нанесенной на корпус преобразователя расхода должно совпадать с направлением потока воды в проточной части.

  • подключают выход преобразователя расхода к устройству, производящему подсчет импульсов (измерение частоты);

  • при значениях расходов в соответствии с табл. 5.3, табл. 5.4, табл. 5.5, табл. 5.6, производят не менее чем по три синхронизированных измерения объема расходомерной установкой и количества импульсов на выходе преобразователя расхода;

Примечания 1. Для обеспечения требуемой точности измерения, объем жидкости, протекшей через преобразователь расхода за одно измерение, должен быть не менее 500*с литров, (с - цена импульса на выходе, л, указанная в паспорте).

2. Измерения объёма и количества импульсов могут быть заменены измерением среднего за период расхода расходомерной установкой и измерением средней за период частоты на выходе. Используемый метод измерения частоты должен обеспечивать измерение с погрешностью не более 0,1%.

  • при каждом измерении определяют значения основной относительной погрешности преобразования значения объема в количество импульсов gN на выходе по формуле:

Ni c - g ру eN = 1000 i 100% Si =—Gpy—100% ,

где Ni - количество импульсов;

GR\ - значение объема, измеренное расходомерной установкой, м3;

с - цена импульса, л.

В том случае, если производились измерения расхода расходомерной установкой и частоты на выходе преобразователя расхода, значение основной относительной погрешности gN определяют по формуле:

3N =

i

fi c 3,6 - gPy

РУ gj

100%

гДе      fi - частота на выходе ВРТК-2000, Г ц;

gpyi - значение расхода, измеренное расходомерной установкой, м3/ч;

За основную относительную погрешность преобразования значения объема в количе-

N

ство импульсов принимают максимальное значение из о i.

Результат испытания считается положительным, если значение относительной погрешности преобразования объема в количество импульсов не выходит за пределы:

  • ±1% для преобразователей расхода «ВР» в диапазоне от gmin до gmax;

  • ±1% для преобразователей расхода «ЭР» от gt2 до gmax;

  • ±2% для преобразователей расхода «ЭР» от gt2 до gt1;

  • ±3% для преобразователей расхода «ЭР» от gmin до gt1;

  • ±1% для преобразователей расхода «УР» от gt до gmax;

  • ±2% для преобразователей расхода «УР» от gmin до gt;

  • ±1% для преобразователей расхода «СР-кл.1» от gt до gmax;

  • ±2% для преобразователей расхода «СР-кл.2» от gt до gmax;

  • ±3% для преобразователей расхода «СР-кл.1» от gmin до gt;

  • ±5% для преобразователей расхода «СР-кл.2» от gmin до gt;

5.9. Отклонение зависимости статической характеристики термометров сопротивления от НСХ по ГОСТ Р 8.625, определение погрешности измерения разности температур.

Измерения проводят для трех значениях температур tio- 0, 100, 150 оС в следующей последовательности:

  • термометр погружают в термостат на максимальную глубину не менее 200 мм. Допускается погружать в термостат несколько термометров одновременно.

  • выдерживают не менее 20 мин.

  • определяют фактическое значение температуры образцовым термометром с погрешностью не более + 0,02 оС.

  • измеряют сопротивлений термометра Ri измерителем сопротивления с погрешностью не более + 0,05 Ом.

Для каждого измеренного значения сопротивления определяют расчетное значение температуры по формуле:

у+Ro -1]-а

2.B             , ос

где      Ri - измеренные значения сопротивлений.

Значение постоянных:

А = 3,9083403 °C1;

В = -5,77540-7 °C-2;

С = -4Д834012 °C-4.

Для каждого расчетного значения температуры определяют отклонение от НСХ (номинальной статической характеристики) по формуле:

Ati = tP - ti , °С

Термометры считают выдержавшими испытания, если значения отклонений не превышают:

± (0,15 + 0,002 tpi) - для термометров класса допуска «А»;

± (0,3 + 0,005 tpi) - для термометров класса допуска «В».

Где tpi - расчетное значение температуры.

а разность отклонений дД для термометров одного комплекта не превышает значений, указанных в табл. 5.7

табл. 5.7

t1 ("горячий")

t2 ("холодный")

Дд, °С

Класс А

Класс В

0

0

+0,05

+0,1

100

0

+0,25

+0,6

160

0

+0,37

+0,9

100

100

+0,05

+0,1

150

100

+0,17

+0,4

150

150

+0,05

+0,1

6.Оформление результатов поверки 6.1. Оформление результатов поверки

6.1.1. Результаты поверки оформляют протоколом, форма которого приведена в ПРИЛОЖЕНИИ 2.

6.1.2. Результат поверки теплосчетчика считают положительным, если положительными признаны результаты испытаний по всем пунктам методики поверки для всех элементов теплосчетчика.

6.1.3. При положительных результатах поверки делают отметку в паспорте по ПР 50.2.006.

В том случае, если паспорт утерян - выписывают свидетельство о поверке, в котором указывают типы и заводские номера приборов, входящих с в состав КСТ-22.

6.1.4. В паспорте или свидетельстве указывают дату поверки, а также дату следующей поверки. Датой поверки считают самую позднюю дату поверки элемента теплосчетчика. Датой следующей поверки считают самую раннюю дату поверки элементов теплосчетчика.

6.1.5. При отрицательных результатах поверки КС-202 к эксплуатации не допускают, повери-тельное клеймо гасят, свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин по ПР 50.2.006.

ПРИЛОЖЕНИЕ 1 Схема соединений миллиамперметра, источника напряжения и магазина сопротивлений, используемых взамен калибратора тока

ПРИЛОЖЕНИЕ 2

Форма протокола поверки

ПРОТОКОЛ № ___________

от «_____»_________ г.

Теплосчетчика «КСТ-22                             2», зав. №________________

п. 1 Внешний осмотр

Предъявляемое требование

Отметка о результате

типы и заводские номера приборов, входящих в состав ствовать, указанным в разделе «Комплектность» паспорта

КСТ-22, должны соответ-

КСТ-22

цены импульса каналов измерений объема теп-ловычислителя должны соответствовать ценам импульса преобразователей расхода, входящих в состав КСТ-22

Канал

Цена имп.

Цена импульса ПР

V1

V2

V3

V4

V5

видимые механические повреждения в виде сколов и вмятин, а также следов коррозии должны отсутствовать

маркировочные обозначения длжны быть четкие, легкочитаемые и соответствовать их функциональному назначению

индикация должна быть контрастной, легкочитаемой, все сегменты индикатора должны функционировать.

значение напряжения питания, индицируемое на ЖКИ должно находиться в диапазоне 3,55...3,7 В.

Результат __________________

п.2 Проверка версии и контрольной суммы, отображаемой на ЖКИ теплосчетчика

Тип прибора

Номер версии (идентификационный номер) программного обеспечения

Контрольная сумма П.О. отображаемая на ЖКИ

Результат

фактическое значение

требование

фактическое значение

требование

Тепловычислители теплосчетчиков «КСТ-22 Дуэт РМД»

«КСТ-22 Прима РМД»

«КСТ-22 Комбик-В РМД»

3.4

A7C9

Моноблоки

«КСТ-22 Компакт ВР РМД» «КСТ-22 Компакт-ЭР РМД» «КСТ-22 Компакт-УР РМД»

«КСТ-22 Комбик-М»

«КСТ-22 Комбик-М РМД»

3.0

b8A5

Результат __________________

п. 3 Провека герметичности и прочности

Тип преобразователя расхода или моноблока

Заводской номер

Испытательное давление

Результат

п. 4 Проверка работоспособности каналов измерений объема

Канал

Цена импульса, л

Количество импульсов

Расчетное при-

ЛРр ращение ,     ,

м3

Фактическое приращение,

AV, м3

Результат

1

2

3

4

5

Результат __________________

п. 5 Определение погрешности преобразования значений сопротивлений в значения температур и разностей температур

№ измерения

Т1р

оС

T1,

оС

ДТ1

oC

Т2р

оС

Т2р

оС

ДТ2

oC

(Т1-Т2)р

oC

Т1-Т2

oC

Д(Т 1-T 2)

оС

доп

Д(Т 1-T 2)

оС

1

25,17

15,39

9,78

0,07

2

50,53

25,17

25,36

0,10

3

70,33

50,53

19,80

0,09

4

120,35

70,33

50,02

0,15

№ измерения

Т3р, оС

Т3 оС

ДТ3

oC

Т4р оС

Т4р оС

ДТ4

oC

(Т3-Т4)р

oC

Т3-Т4

oC

Д(Т3-Т 4)

оС

доп

Д(Т3-Т 4)

оС

1

25,17

15,39

9,78

0,07

2

50,53

25,17

25,36

0,10

3

70,33

50,53

19,80

0,09

4

120,35

70,33

50,02

0,15

Результат __________________

п. 6 Определение приведенной погрешности преобразования значения тока в значение давления

№ измерения

Канал

Ток I, мА

Расчетное значение Pp, атм

Измеренное значение P, атм

Yp

1

1

20

16

2

1

5

1

3

2

20

16

4

2

5

1

5

3

20

16

6

3

5

1

7

4

20

16

8

4

5

1

Результат __________________

п. 7 Определение относительной погрешности измерения объема

Наименование моноблока ____________ Ду ____________

зав. № ___________________

№ измерения

Расход, м3

Объем по установке, V™, м3

Объем по ЖКИ моноблока, Vм, м3

Относительная по-0 V грешность, О i, %

Результат __________________

п. 8 Определение относительной погрешности измерения объема

Наименование преобразователя расхода ____________ Ду ____________

зав. № ___________________цена импульса _________________

№ измерения

Расход по установке, м3

Объем по установке, V™, м3

Количество импульсов на выходе ПР, N

Частота на выходе ПР, F, Гц

Относительная погрешность, V

0 i, %

Результат __________________

п.9 Отклонение зависимости статической характеристики термометров сопротивления от НСХ по ГОСТ Р 8.625, определение погрешности измерения разности температур.

Комплект термометров КТП - _________, зав.№ ___________ класс комплекта ________

«Горячий» термометр ТП - _______, зав. №___________ класс _______

№ из-ме-рения

Фактическая температура в термостате, ti, oC

Сопротивление термометра, Ri, Ом

Расчетное значение температуры, соответствующее сопротивлению термометра, tpi, оС

Отклонение от НСХ, оС

1

2

3

«Холодный» термометр ТП - _______, зав. №___________ класс ______

№ из-

ме-

рения

Фактическая температура в термостате, ti, oC

Сопротивление термометра, Ri, Ом

Расчетное значение температуры, соответствующее сопротивлению термометра, tpi, оС

Отклонение от НСХ, оС

1

2

3

Погрешность измерения разности температур

t1 ("горячий")

t2 ("холодный")

Разность отклонений,

Дд , °С

Допуск Дд доп, оС

Класс А

Класс В

0

0

+0,05

+0,1

100

0

+0,25

+0,6

150

0

+0,37

+0,9

100

100

+0,05

+0,1

150

100

+0,17

+0,4

150

150

+0,05

+0,1

Результат __________________

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
