Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева

ФГУП "ВНИИМ им. Д.И.Менделеева"

Государственная система обеспечения единства измерений

Контроллеры программируемые логические серии SAMBA

Методика поверки

МП2064-0121-2017

Руководитель лаборатории

Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на контроллеры программируемые логические серии SAMBA (далее - контроллеры) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

Методика поверки составлена на основании рекомендации РМГ51-2002. При проведении поверки необходимо пользоваться Руководством по эксплуатации контроллеров.

При наличии соответствующего заявления от владельца средства измерений допускается проведение поверки отдельных ИК в указанных в заявлении конкретных выбранных диапазонах.

Интервал между поверками - 2 года.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. При проведении поверки контроллера должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операций

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Проверка соответствия ПО идентификационным данным

6.3

Проверка диапазонов и определение основных приведенных погрешностей преобразования/воспроизведения.

6.4.1; 6.4.2; 6.4.3;

6.4.4; 6.4.5; 6.4.6.

Оформление результатов поверки

7

2. СРЕДСТВА ПОВЕРКИ

  • 2.1. При проведении поверки контроллера должны быть применены следующие средства:

    предел 20 мА, ±(0,004 % 1х+0,0005 % 1п) предел 0,2 В, ±(0,002 % Ux+0,0005 % Un) предел 20 В, ±(0,002 % Ux+0,0001 % Un)

- калибратор универсальный Н4-17,

(регистрационный № 46628-11)

диапазон от 10’2 до 106 Ом, кл. 0,02

- магазин сопротивления Р4831,

(регистрационный № 6332-77)

- вольтметр универсальный цифровой GDM-78261, предел 10 В, ±( 0,0040 % Ux+ 0,0007 % Un). (регистрационный № 52669-13).

  • - термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C.

  • - гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

  • - барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ±0,8 мм рт.ст.

Примечания: 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

  • 2.Допускается замена указанных средств измерений на другие типы, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке контроллеров допускаются работники государственных и ведомственных метрологических органов, аккредитованных на право поверки данного средства измерения, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации контроллеров и настоящей методикой.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1.   Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

  • 4.2.   При выполнении операций поверки контроллера должны соблюдаться требования технической безопасности, регламентированные:

  • -    ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

  • -    Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

  • -   Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ
  • 5.1. При проведении операций поверки контроллера должны соблюдаться сле

    дующие условия:

    • -  диапазон температуры окружающего воздуха,°С............от 15 до 25

    • -  относительная влажность воздуха, %, не более..........................80

    • -  диапазон атмосферного давления, кПа.........................от 83 до 106

Питание контроллера осуществляется от источника постоянного тока напряжением 24 В.

  • 5.2.   Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации контроллера.

  • 5.3.   Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1.   Внешний осмотр

    • 6.1.1.      При проведении внешнего осмотра должно быть установлено соответствие контроллера следующим требованиям.

      • 6.1.1.1.     Контроллер должен соответствовать заводскому номеру и комплекту поставки (включая эксплуатационную документацию).

      • 6.1.1.2.     Механические повреждения наружных частей контроллера, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики контроллера, должны отсутствовать.

      • 6.1.1.3.     Маркировка и надписи должны быть четкими, хорошо читаемыми.

      • 6.1.1.4.     Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1 - 6.1.1.3.

  • 6.2. Опробование.

Опробование работы контроллера выполняется следующим образом:

  • - на вход контроллера в режиме измерения напряжения постоянного тока подать сигнал, ориентировочно соответствующий 70 процентам диапазона измерения напряжения достоянного тока;

  • - наблюдать реакцию на мониторе PC.

  • 6.3 Проверка соответствия ПО идентификационным данным.

Просмотр идентификационного наименования и номера версии на контроллере производится с использованием информационного режима Info Mode

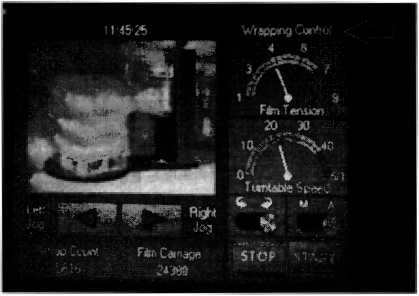

Для входа коснитесь правого верхнего угла HMI-панели (рисунок 1) и не отпускайте палец до тех пор, пока не появится экран информационного режима Info Mode

Рисунок 1

Для хода используйте вкладки Enter Info Mode (рисунок 2). Рисунок 2

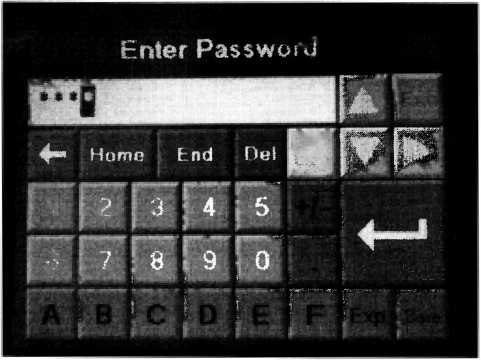

Далее введите пароль (Заводской 1111) (рисунок 3).

Рисунок 3

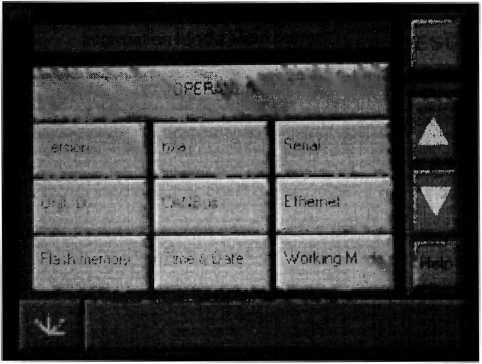

В появившемся окне выберите меню Version, (рисунок 4).

Рисунок 4

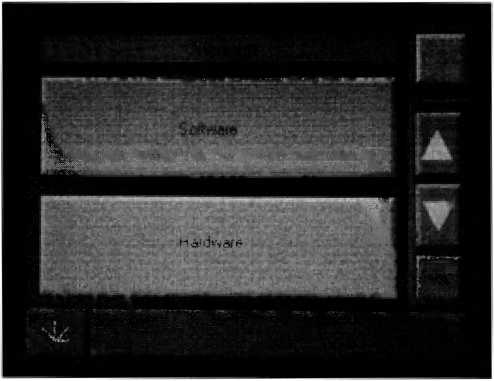

В следующем окне выберите Software (рисунок 5).

Рисунок 5

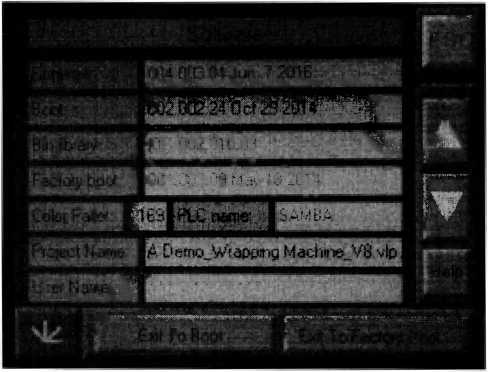

В открывшемся окне можно увидеть Firmware (рисунок 6).

Таблица 2 - Идентификационные данные ПО контроллеров модификаций SM35xxxxx.

Идентификационные данные (признаки)

Значения

Идентификационное наименование

Firmware

Номер версии

(идентификационный номер)

не ниже v.001.010.01

Цифровой идентификатор

-

Таблица 3 - Идентификационные данные ПО контроллеров модификаций SM43xxxxx.

Идентификационные данные (признаки)

Значения

Идентификационное наименование

Firmware

Номер версии

(идентификационный номер)

не ниже v.001.010.01

Цифровой идентификатор

-

Таблица 4 - Идентификационные данные ПО контроллеров модификаций SM70xxxxx.

Идентификационные данные (признаки)

Значения

Идентификационное наименование

Firmware

Номер версии

(идентификационный номер)

не ниже v.001.010.01

Цифровой идентификатор

-

  • 6.4 Проверка диапазонов и определение основных приведенных погрешностей измерений / воспроизведений.

  • 6.4.1 Проверка диапазона и определение основной приведенной погрешности измерений напряжения постоянного тока.

  • - подключить к входу калибратор универсальный Н4-17 в режиме воспроизведения напряжения постоянного тока на пределе 20 В;

  • - выбрать 5 точек UHOm i, равномерно распределенных внутри диапазона измерений;

  • - последовательно устанавливать на выходе Н4-17 выбранные значения UHom i;

  • - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать измеренные значения напряжения постоянного тока Киизм i;

Примечание: результаты измерений индицируются в виде десятичных кодов (Киизм О в диапазоне от 0 до N. Для определения приведенной погрешности измерений напряжения постоянного тока необходимо перевести установленные на Н4-17 значения UHOm i в десятичные КОДЫ Кином i по формуле

Ки ном i = N-UH0Mi/(U max - Umin),

где N = 1023 (для контроллеров с символами "R20" и "Т20" в наименовании);

N = 16383 (для контроллеров с символами "RA22" и "ТА22"в наименовании);

Umax, Umin - максимальное и минимальное значение диапазона измерений напряжения постоянного тока;

  • - для каждого установленного значения UHom i вычислять приведенную погрешность измерений по формуле

Yui = 100‘ (Кином i — Киизм i) / N (%)

Результаты поверки занести в Протокол Приложения А.

Контроллеры в режиме измерений напряжения постоянного тока считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) Yunpaa.

  • 6.4.2 Проверка диапазонов и определение основной приведенной погрешности измерений силы постоянного тока.

  • - подключить к входу контроллера калибратор универсальный Н4-17 в режиме воспроизведений силы постоянного тока на пределе 20 мА;

  • - для каждого проверяемого диапазона измерений выбрать 5 точек 1Ном i, равномерно распределенных внутри каждого диапазона измерений;

  • - последовательно устанавливать на выходе Н4-17 выбранные значения 1Ном i,

  • - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, сниматьизмеренные значения силы постоянного тока Kim i;

Примечание: результаты измерений индицируются в виде десятичных кодов (KiH3M 0 в диапазоне от 0 до N. Для определения приведенной погрешности измерений силы постоянного тока необходимо перевести установленные наН4-17 значения Ihom i В десятичные КОДЫ KlHOM i по формулам

KiHOM i = N- (Ihom i - 4)/ (Imax- Imin) - для диапазона от 4 до 20 мА,

где N = 1023 (для контроллера с символами "R20" и "Т20" в наименовании);

N = 16383 (для контроллеров с символами "RA22" и "ТА22"в наименовании);

Imax, Imin - максимальное и минимальное значение диапазона измерений силы постоянного тока;

  • - для каждого установленного значения 1Ном i вычислять приведенную погрешность измерений по формуле

YIi ~ 100’ (Kihom i ~ Юизм i) / N (%),

Результаты поверки занести в Протокол Приложения Б.

Контроллеры в режиме измерений силы постоянного тока считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений уп не превышает (по абсолютной величине) у1пред.

  • 6.4.3 Проверка диапазона и определение основной приведенной погрешности преобразований сигналов от термопреобразователей сопротивления.

  • - подключить к входу контроллера магазин сопротивления Р4831;

  • - для каждого проверяемого диапазона преобразования выбрать 5 точек Тном ь равно-мерно распределенных внутри диапазона преобразований;

  • - для термопреобразователей сопротивления типа PtlOO (W=l,385) по таблицам ГОСТ 6651-2009 определить значения сопротивления RH0Mi, соответствующие выбранным значениям Тном s;

  • - последовательно устанавливать на магазине Р4831 значения RHOm i',

  • - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать значения температуры Ктизм i (в десятичных кодах);

Примечание: результаты преобразований индицируются в виде десятичных кодов (Ктизм 0. Для получения результатов в градусах ТИзм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

  • - для каждого значения ТНОм i вычислять приведенную погрешность преобразований по формуле

Yri RTD ~ 100 (Тном i — Тизм i) / (Tmax- Tmin), (%)

где Tmin, Ттах - нижний и верхний пределы диапазона температуры;

Результаты поверки занести в Протокол Приложения В.

Контроллеры в режиме преобразований сигналов от термопреобразователей сопротивления считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений уп rtd не превышает (по абсолютной величине) ympeaRTD.

  • 6.4.4 Проверка диапазонов и определение основной приведенной погрешности преобразований сигналов от термопар.

  • - подключить к входу контроллера калибратор универсальный Н4-17 в режиме воспроизведения напряжения постоянного тока на пределе 0,2 В;

  • - выбрать 5 точек ТНом i, равномерно распределенных внутри диапазона преобразований;

  • - по таблицам ГОСТ Р 8.585-2001 определить значения термоЭДС UBXi, соответствующие выбранным значениям Тном i;

  • - последовательно устанавливать на калибраторе Н4-17 значения UBXi;

  • - снимать в окне сенсорной панели значения температуры Ктизм i (в десятичных кодах);

Примечание: результаты преобразований индицируются в виде десятичных кодов (Ктизм i). Для получения результатов в градусах ТИЗм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

  • - для каждого установленного значения UBX i вычислять приведенную погрешность преобразований по формуле

Уптс = 100-(Тном i-ТизмО (Ттж-Tmin),   (%)

где Tmin, Ттах - нижний и верхний пределы диапазона температуры;

Результаты поверки занести в Протокол Приложения Г.

Контроллеры в режиме преобразования сигналов от термопар считаются выдержавшими поверку с положительными результатами, если ни одно из полученных значений yTi тс не превышает (по абсолютной величине) утпредтс.

  • 6.4.5 Проверка диапазона и определение основной приведенной погрешности воспроизведений напряжения постоянного тока.

  • - определение погрешности выполняют не менее чем в 5 точках Кином i, равномерно распределенных в пределах диапазона воспроизведений, выраженного в десятичных кодах (от 0 до 4095);

  • - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, последовательно устанавливать на выходе контроллера значения Кином i;

Примечание: установка значений выходного напряжения постоянного тока выполняется в окне программы VisilLogic, установленной на подключенном к контроллеру PC, в виде десятичных кодов (Кином i) в диапазоне от 0 до 4095. Для определения приведенной погрешности воспроизведений необходимо перевести установленные на экране монитора значения Кином i в единицы напряжения UHom i,no формуле

Uhom i Кином i (U max- Umin) / 4095,

где Umax, Umin - максимальное и минимальное значение диапазона воспроизведений напряжения постоянного тока;

  • - к выходу контроллера подключить вольтметр универсальный цифровой GDM-78261 (в режиме измерения напряжения постоянного тока);

  • - для каждого установленного значения Кином i наблюдать соответствующие показания GDM-78261 Uh3M ь

  • - вычислять приведенную погрешность воспроизведений по формуле

yui = 100’(Uhom i Uh3m i) / (Umax- Umin)   (%),

где Umax, Umin - максимальное и минимальное значения диапазона воспроизведений напряжения постоянного тока;

Результаты поверки занести в Протокол Приложения Д.

Контроллеры в режиме воспроизведений напряжения постоянного тока считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) уипред-

  • 6.4.6 Проверка диапазона и определение основной приведенной погрешности воспроизведений силы постоянного тока.

- определение погрешности выполняют не менее чем в 5 точках KiHOm i, равномерно распределенных в пределах диапазона воспроизведений;

  • - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, последовательно устанавливать на выходе контроллера значения KiHOm i;

Примечание: установка значений силы выходного постоянного тока выполняется в окне в окне программы VisilLogic, установленной на подключенном к контроллеру PC, в виде десятичных кодов (Ki Ном О в диапазоне от 0 до 4095. Для определения приведенной погрешности воспроизведений необходимо перевести установленные на экране монитора значения К[НОМ i в единицы силы тока 1Ном i по формуле

Ihom i = {К! ном i ’ (Imax Imin ) / 4095} +4 - для диапазона от 4 до 20 мА

где Imax, Imin - максимальное и минимальное значение диапазона воспроизведений силы постоянного тока;

  • - к выходу контроллера подключить магазин сопротивления Р4831, на котором установить значение R=100 Ом; падение напряжения иИзм i на магазине контролировать вольтметром универсальным цифровым GDM-78261 (в режиме измерений напряжения постоянного тока);

  • - вычислить основную приведенную погрешность воспроизведений силы постоянного тока по формуле

Yli =Ю0 (1ном i СГизм i /R) / (Imax Imin) , % где Imax, Imin - максимальное и минимальное значение диапазона воспроизведений силы постоянного тока.

Результаты поверки занести в Протокол Приложения Е.

Контроллеры в режиме воспроизведений силы постоянного тока считаются прошедшими поверку с положительными результатами, если ни одно из полученных значений уп не превышает (по абсолютной величине) у^ред-

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки контроллера оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 7.2 При отрицательных результатах поверки контроллера свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

  • 7.3 Документы по результатам поверки оформляются в соответствии с требованиями приказа Минпромторга №1815 от 02.07.2015 г.

  • 7.4 Знак поверки наносится на свидетельство о поверке.

от "____"_____________г.

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки: температура окружающего воздуха, °C.................

- относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка произведена по документу МП2064-0121-2017.

Результаты поверки приведены в таблице 1.

Таблица 1

Диапазон измерений напряжения постоянного тока, В

Uhom i ,

В

Кином i

Киизм i

Yui, %

Y ипред, %

от 0 до 10

0

±0,9

2,5

5,0

7,5

10

Кином i = 1023- Ином i /(Umax - Umin) - (для контроллеров с символами "R20" и "Т20" в наименовании);

Кином i = 16383- Ином i /(Umax - Umin) - (для контроллеров с символами "RA22" и "ТА22"в наименовании).

Выводы:__________________

Поверитель:___________

Рисунок 6

В появившемся окне будет отображено название и номер версии

ПО считается прошедшим испытания с положительными результатами, если установлено, что

  • - идентификационное наименования ПО соответствуют заявленным (таблицы 2-4);

  • - номера версий ПО соответствуют заявленным (таблицы 2 - 4).

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка производилась по документу МП2064-0121-2017. Результаты поверки приведены в таблицах 1,2.

Таблица 1

Диапазон измерений силы постоянного тока, мА

I ном i, мА

Kihom i

Юизм i

Yu, %

У1пред»

%

от 0 до 20

1

±0,9

5

10

15

20

Таблица 2

Диапазон измерений силы постоянного тока, мА

I ном i, мА

Kihom i

Кызм i

уп, %

УI пред, %

от 4 до 20

4

±0,9

8

12

16

20

Kihom i — 1023 ■ Ihom i / (Imax — Imin ) - (для контроллеров с символами "R20" и "Т20"в наименовании);

KlHOM i = 16383- Ihom i / (Imax - Imin) “(ДЛЯ КОНТрОЛЛерОВ С СИМВОЛЗМИ "RA22" И "ТА22"в наименовании).

Выводы:__________________

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки:

температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка производилась по документу МП2064-0121-2017.

Результаты поверки приведены в таблице 1.

Таблица 1.Сигналы от термопреобразователей сопротивления PtlOO (а=0,00385 °C'1)

Диапазон преобразований, °C

Тном i , °C

R ном i, Ом

Ктном i

Ктизм i

YTi ТС, %

Y Тпред

ТС, %

±0,1

Ктном i 16383’ Тном i /(Tmax-Tmin)

Выводы:__________________

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка производилась по документу МП2064-0121-2017.

Результаты поверки приведены в таблице 1.

Таблица 1. Сигналы от термопары типа________

Таблица 1. Сигналы от термопары типа________

Диапазон преобразований, °C

Тном i , °C

Ubx i, мВ

U*Bxi, мВ

Кгном i

Ктизм i

YTi ТС, %

Y Тпред ТС, %

±0,1

Тхс -___________(°C); Uxc__________(мВ)

Ктном i - 16383-

Thom i / (Tmax

Tmin),

Выводы:__________________

Протокол поверки №

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка производилась по документу МП2064-0121-2017.

Результаты поверки приведены в таблице 1. Таблица 1

Диапазон воспроизведений напряжения постоянного тока, В

Ки ном i

UhOM i , в

Uh3m i,

В

Yui, %

Y 1'пред, %

от 0 до 10

0

0,0

±0,1

1024

2,5

2048

5,0

3072

7,5

4095

10,0

Uном i Кином i ’ (Umax — Umin)/4095

Выводы:__________________

Наименование СИ

Контроллер программируемый логический серии SAMBA

Заводской номер СИ

Принадлежит

Дата поверки

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

(Свидетельство о поверке №________от________г.)

Поверка производилась по документу МП2064-0121-2017.

Результаты поверки приведены в таблице 1.

Таблица 1

Диапазон воспроизведений силы постоянного тока, мА

К1 ном i

I ном i, мА

и, мВ

I изм i , мА

Гь

%

Y1пред, %

от 4 до 20

0

4,0

±0,1

1024

8,0

2048

12,0

3072

16,0

4095

20,0

R = 100 Ом; I изм i = U/R (мА)

Ihom i {KlHOMi ’ (Imax-Imin)/ 4095} +4

Выводы:__________________

Поверитель:___________

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
