Настоящая методика поверки распространяется на модули AI, AI-DI/DQ, AQ (далее - Модули), изготовленные фирмой «Siemens AG», Германия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 3 года.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки модули признают непригодным и их поверку прекращают.

• 1.3 По письменному заявлению владельца модулей допускается проведение поверки отдельных измерительных каналов на меньшем числе поддиапазонов измерений и на меньшем числе измеряемых величин с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2.1 При проведении поверки модулей должны применяться основные средства поверки (эталоны), указанные в таблице 2.

• 2.2 Допускается применение не приведённых в таблице 2 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых модулей и условий проведения поверки с требуемой точностью.

• 2.3 Все применяемые средства поверки должны быть поверены (аттестованы) в установленном порядке и иметь действующие свидетельства о поверке (аттестации).

Таблица 2 - Средства поверки

К поверке модулей допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

• 4.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 4.2 При проведении поверки модулей необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах на калибратор и поверяемый модуль.

• 4.3 К работам по поверке модулей следует допускать лиц, прошедших инструктаж по технике безопасности. Специалист, осуществляющий поверку модулей, должен иметь квалификационную группу по электробезопасности не ниже третьей.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C ...................................от 18 до 28

• - относительная влажность воздуха, %.....................................от 10 до 95

Допускается проводить поверку в рабочих условиях эксплуатации модулей, если при этом соблюдаются условия применения средств поверки.

Перед проведением поверки необходимо выполнить следующие операции.

• 6.1 Выдержать модули в рабочем состоянии не менее 30 минут.

• 6.2 Средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 6.3 Проверить условия поверки по пункту 5 настоящей методики.

• 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого модуля требованиям:

• - отсутствие механических повреждений корпуса;

• - все надписи на модулях должны быть четкими и ясными;

• - разъемы не должны иметь повреждений и должны быть чистыми.

Модули, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

• 7.2 Опробование

Опробование работоспособности модулей проводят путем подачи или выдачи на измерительный вход аналоговых сигналов силы постоянного тока, напряжения или сопротивления соответствующе 0,2-0,5 % диапазона измерений. При этом должна наблюдаться соответствующая реакция на выходе, наблюдаемая на экране монитора компьютера или калибратора.

При неверном функционировании модуль бракуется.

• 7.3 Определение приведенной погрешности измерений напряжения постоянного тока модулей AI проводят с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R) следующим образом:

- подключить соответствующие контакты модуля 1 (Мо+) и 3 (Мо.) к выходам калибратора в соответствии с рисунком 1, назначение контактов модулей приведено в таблице 3;

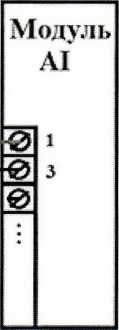

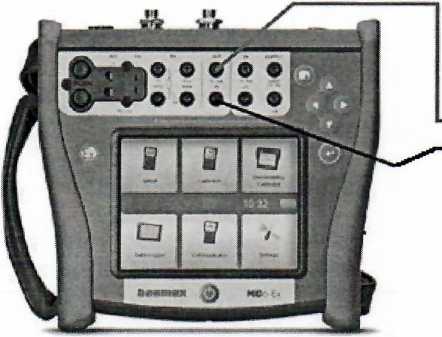

Рисунок 1 - Условная схема подключения при определении погрешности напряжения постоянного тока

• - на калибраторе последовательно задавать значения напряжения постоянного тока в соответствии с таблицей 4;

• - записать измеренные модулем значения, полученные с дисплея компьютера в таблицу 4;

• - рассчитать приведенную погрешность по формуле (1):



(1)

где у_изм. - приведенная погрешность измерений напряжения постоянного тока, %

Uy_CT. - напряжение постоянного тока, задаваемое на калибраторе, мВ и_изм. - измеренное модулем напряжение постоянного тока, мВ а_верх. - верхняя граница диапазона измерений напряжения постоянного тока, мВ а_Нижн. - нижняя граница диапазона измерений напряжения постоянного тока, мВ

- повторить операции для всех 16 каналов измерения напряжения постоянного тока, изменяя соответствующие контакты подключения (1-32);

Таблица 3 - Назначение контактов модуля AI

Таблица 4 - Значения напряжения постоянного тока

Продолжение таблицы 4

Результаты поверки считают положительными, если приведенная погрешность поверяемого модуля при измерении напряжения постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 7.4 Определение приведенной погрешности измерений силы постоянного тока модулей AI-DI/DQ проводят с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R) следующим образом:

-подключить соответствующие контакты модуля 1 (AI0+/DI0) и 1Р2 (М) к выходам калибратора в соответствии с рисунком 2, назначение контактов модулей приведено в таблице 5;

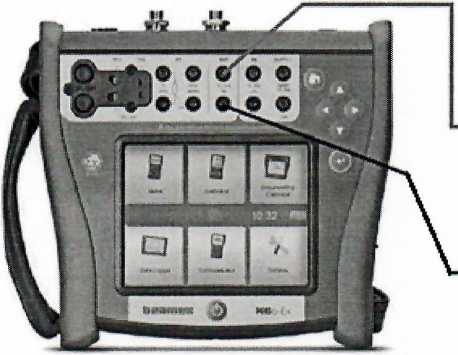

Рисунок 2 - Условная схема подключения при определении погрешности силы постоянного тока

• - на калибраторе последовательно задавать значения силы постоянного тока в соответствии с таблицей 6;

• - записать измеренные модулем значения, полученные с дисплея компьютера в таблицу 6;

• - рассчитать приведенную погрешность по формуле (2):



  100

(2)

где Уизм. - приведенная погрешность измерений силы постоянного тока, % 1_уст. - сила постоянного тока, задаваемая на калибраторе, мА 1_ИЗМ - измеренная модулем сила постоянного тока, мА а_Верх. - верхняя граница диапазона измерений силы постоянного тока, мА а_Нижн. - нижняя граница диапазона измерений силы постоянного тока, мА

1Р2: “Земля” шины питания нагрузки 1Р 2Р2: “Земля” шины питания нагрузки 2Р

Таблица 6 - Значения силы постоянного тока

Результаты поверки считают положительными, если приведенная погрешность поверяемого модуля при измерении силы постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 7.5 Определение приведенной погрешности измерений электрического сопротивления постоянного тока модулей AI с помощью калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R) следующим образом:

-подключить соответствующие контакты модуля 17 (IC8+/Ms+) и 19 (IC8-/Mg.) к выходам калибратора в соответствии с рисунком 3 по 2-х проводной схеме, назначение контактов модулей приведено в таблице 3;

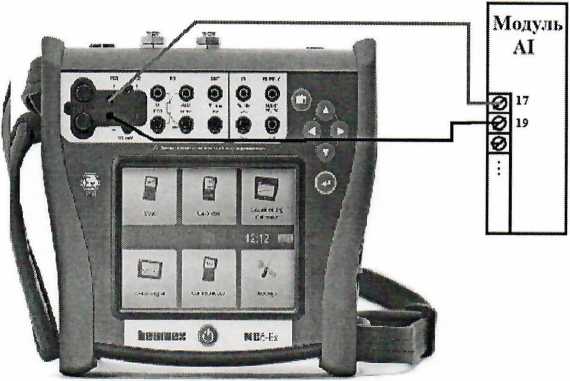

Рисунок 3 - Условная схема подключения при определении погрешности электрического сопротивления постоянного тока

• - на калибраторе последовательно задавать значения напряжения постоянного тока в соответствии с таблицей 7;

• - записать измеренные модулем значения, полученные с дисплея компьютера в таблицу 7;

• - рассчитать приведенную погрешность по формуле (3):




  •100
  (3)

где у_изм. - приведенная погрешность измерений сопротивление постоянного тока, %

Ryc-r. - сопротивление постоянного тока, задаваемое на калибраторе, Ом

Rh3m. - измеренное модулем сопротивление постоянного тока, Ом

а_верх. - верхняя  граница  диапазона  измерений  сопротивления  постоянного

тока, Ом

а_Нижн. - нижняя  граница диапазона измерений  сопротивления  постоянного

тока, Ом

Таблица 7 - Значения сопротивления постоянного тока

- повторить операции для всех 8 каналов измерения сопротивление постоянного тока, изменяя соответствующие контакты подключения (17-32);

Результаты поверки считают положительными, если приведенная погрешность поверяемого модуля при измерении сопротивления постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 7.6 Определение абсолютной погрешности измерений сигналов от термопар модулей AI с помощью калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) следующим образом:

-подключить соответствующие контакты модуля 1 (Мо+) и 3 (Мо.) к выходам калибратора в соответствии с рисунком 4, назначение контактов модулей приведено в таблице 3;

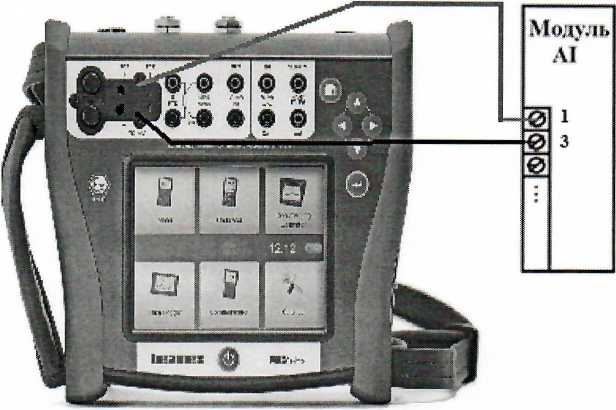

Рисунок 4 - Условная схема подключения при определении погрешности термопар

• - на калибраторе последовательно задавать значения постоянного напряжения, соответствующего температуре в соответствии ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования» для выбранного типа термопары в 5-ти равномерно распределенных точках диапазона;

• - записать измеренные модулем значения, полученные с дисплея компьютера;

• - рассчитать абсолютную погрешность по формуле (4) для каждой точки:



(4)

где ДТ - абсолютная погрешность измерений сигналов от термопар, °C

Тизм. - измеренное модулем значение температуры, °C

Туст. - установленное в соответствии с ГОСТ Р 8.585-2001 значение температуры, °C

- повторить операции для всех      каналов измерения сигналов от

термопар, изменяя соответствующие контакты подключения (1-32).

Результаты поверки считают положительными, если абсолютная погрешность поверяемого модуля при измерении сигналов от термопар не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 7.7 Определение абсолютной погрешности измерений сигналов от термопреобразователей сопротивления модулей AI с помощью калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) следующим образом:

-подключить соответствующие контакты модуля 17 (1Сз₊/Мз₊) и 19 (ICgTMg.) к выходам калибратора в соответствии с рисунком 5, назначение контактов модулей приведено в таблице 3;

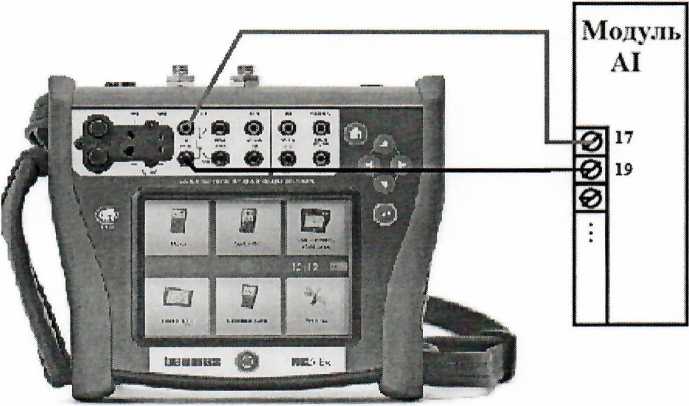

Рисунок 5 - Условная схема подключения при определении погрешности сигналов от термопреобразователей сопротивления

• - на калибраторе последовательно задавать значения сопротивлений, соответствующие температуре в соответствии с ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний» для выбранного термопреобразователя сопротивлений в 5-ти равномерно распределенных точках диапазона;

• - записать измеренные модулем значения, полученные с дисплея компьютера;

• - рассчитать абсолютную погрешность по формуле (5) для каждой точки:



(5)

где ДТ - абсолютная погрешность измерений сигналов от термопреобразователей сопротивления, °C Тизм. - измеренное модулем значение температуры, °C

Туст. - установленное в соответствии с ГОСТ 6651-2009 значение температуры, °C

• -   повторить операции для всех 8 каналов измерения сигналов от термопреобразователей сопротивлений, изменяя соответствующие контакты подключения (17-32).

Результаты поверки считают положительными, если абсолютная погрешность поверяемого модуля при измерении сигналов от термопреобразователей сопротивления не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 7.8 Определение приведенной погрешности воспроизведений силы постоянного тока модулей AQ проводят с помощью калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) следующим образом:

• - подключить соответствующие контакты модуля 1 (QIo+) и 17 (QIo-) к входам калибратора в соответствии с рисунком 6, назначение контактов модулей приведено в таблице 8;

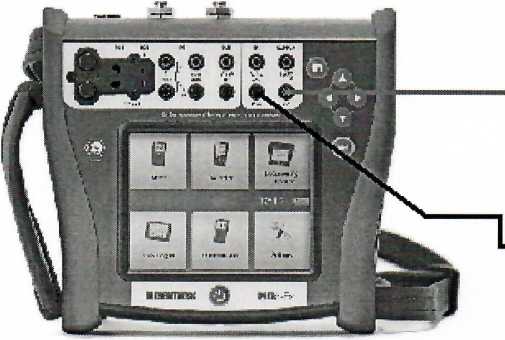

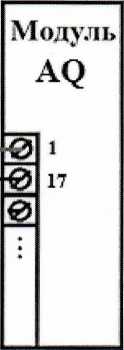

  Рисунок 6 - Условная схема подключения при определении приведенной погрешности воспроизведений силы постоянного тока



• - на модуле с помощью компьютера последовательно устанавливать для воспроизведения значения, указанные в таблице 9;

• - записать измеренные калибратором значения в таблицу 9;

• - рассчитать приведенную погрешность по формуле (6):

  Y1I3M.



(6)

где Уизм. - приведенная погрешность воспроизведений напряжения постоянного

тока, %

и_и3м. - напряжение постоянного тока, измеренное на калибраторе, мВ

U_ycT. - напряжение постоянного тока, задаваемое на модуле, мВ

Дверх. - верхняя граница диапазона измерений напряжения постоянного тока, мВ а_Нижн. - нижняя граница диапазона измерений напряжения постоянного тока, мВ

- повторить операции для всех 8 каналов воспроизведения напряжения постоянного тока, изменяя соответствующие контакты подключения (1-8) и (17-24);

Таблица 8 - Назначение контактов модуля AQ

Таблица 9 - Значения силы постоянного тока

Результаты поверки считают положительными, если приведенная погрешность поверяемого модуля при воспроизведении выходных сигналов силы постоянного тока не превышает пределов допускаемой погрешности, указанных в описании типа, для каждой поверяемой точки во всех измерительных каналах модуля.

• 8.1 Положительные результаты поверки модулей оформляют в соответствии с действующими нормативными документами.

• 8.2 Знак поверки наносят в месте, установленном в описании типа средства измерений.

• 8.3 При отрицательных результатах поверки выдают извещение о непригодности с указанием причин непригодности.

Начальник лаборатории № 551

Ведущий инженер по метрологии лаборатории № 551

Ю.Н. Ткаченко

А.Д. Чикмарев
